Монтаж секционных ворот в гараже — все тонкости установки

Виды

Секционные вертикальные ворота пользуются большим спросом. Полотно в них составляется из нескольких блоков, которые соединяются между собой петлями на шарнирах. Каждая панель бывает шириной не более 50 см. Во время открытия секции, образуя дугу, смещаются.

Бывает два вида секционных ворот:

  1. для гаражей;
  2. промышленного предназначения.

Преимущество такой конструкции:

  • безотказность в работе;
  • простота;
  • удобство в эксплуатации;
  • резистентность к механическим повреждениям.

На рынке представлен большой выбор секционных ворот разных форматов. Проще купить готовый комплект, так как сделать подобное изделия своими руками – задача сложная.

Схема функционирования секционных ворот довольно проста: секции соединяются друг с другом петлями, которые передвигаются вверх по особым шинам. Между двумя прослойками закладывается утеплитель из ПВХ или минеральной ваты, внешняя поверхность обшивается профлистом. Толщина панелей – порядка 4 см, чего вполне достаточно, чтобы гараж в холодное время года был теплым.

Преимущества:

  • экономия площади;
  • эстетическая привлекательность;
  • надежность;
  • экономическая целесообразность.

Секционные ворота дифференцируются также по типу подъема:

  • обычный – это самый распространенный вид ворот;
  • низкий – монтируется такой вид ворот с небольшим размером притолоки;
  • высокий – дает возможность экономить пространство в районе притолоки;
  • наклонный – горизонтальные направляющие имеют такой же угол наклона, что и потолок.

Вертикальный подъем – это когда ворота вертикально двигаются вдоль стены. Пружинные растяжения – секционные ворота в этом случае спроектированы под притолоку 10 см и являются самыми маленькими. В подъемном механизме присутствует специальная пружина (торсионная или простая), которая дает возможность найти оптимальный режим, необходимый для закрытия и открытия.

Управление механизмом возможно на расстоянии с помощью пульта. Сэндвич-панели соединяются между собой специальными замками, что позволяет конструкции быть монолитной.

Большую популярность получили откидные ворота. Этот вид ворот позволяет избежать «невидимой зоны» при выезде из гаража, нередко этот фактор является причиной аварий.

Когда нет распашных створок, обзор гораздо больше. Достоинства откидных ворот:

  1. стоят недорого;
  2. просты в эксплуатации.

Ворота собираются из двух рам, которые закрывают дверной проем. Присутствует главная опора, на которую прикрепляются направляющие. При работе главная часть движется на подшипниках вверх до тех пор, пока не окажется в районе горизонтальных балок. При этом активно бывают задействованы компенсационные пружины или противовесы.

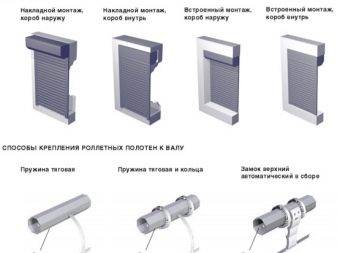

Жалюзийные конструкции встречаются в самых разнообразных вариантах. Принцип устройства несложен: гибкая сматывающаяся завеса во время работы накручивается на специальный вал, он находится в области перемычки.

Конец гибкого полотна фиксируется на валу. Во время открывания непрерывно увеличивается рулон из слоев завесы, которые плотно ложатся один на другой.

Достоинства:

  • стоят недорого;
  • имеют небольшой вес;
  • потребляют минимальное количество энергии.

Из недостатков можно отметить, что витки полотна, находясь в рулоне, трутся друг о друга, микрочастицы оказывают нежелательное механическое воздействие на слой покрытия.

Подобный узел обладает достоинством: когда длина в рычагах консолей самая большая, приводное напряжение позволительно слегка ослабить.

В период открывания действенное плечо становится короче, полотно заходит в центральную часть ворот. Этим фактором объясняется, почему энергозатраты минимальны. Заметно снижаются нагрузки на сам электропривод, что способствует его надежному функционированию и долговечности. Еще одно положительное качество заключается в том, что скорость движения таких ворот высока.

Нередко вместо металлического каркаса делают раму из брусьев, обработанных специальной антисептической грунтовкой. Устройство деревянного каркаса будет стоить дешевле, по устойчивости и надежности он будет мало отличаться от металлического.

В вертикальные ворота часто врезается дверь, технически сделать это просто. Складывающиеся ворота, к сожалению, оборудовать дверью не представляется возможным.

Переходим к устранению провисания и обрыва тросов своими руками

Секционные ворота делятся на 2 типа: разрезные и неразрезные. Ремонтировать каждый из этих типов конструкций необходимо по-разному.

Устранение неравномерного натяжения левого и правого тросов с разрезным валом

Алгоритм регулировки конструкций с разрезным валом следующий:

  1. Закрепление нижних кронштейнов.
  2. Монтаж шпонки на секции.
  3. Фиксация барабана посредством затяжки установочного винта.
  4. Поворот вала. Поворачивать его нужно, пока провисание перестанет быть заметно. Чтобы натянуть тросы, пружины необходимо прокрутить 1.5-2 оборота. После затягивания пружин выполните затягивание болтов натяжных наконечников. Это необходимо, чтобы надежно зафиксировать пружины.

Если конструкция все равно провисает, необходимо использовать метод взаимного поворота валов. Ввиду того, что поворот осуществляется посредством муфты, ослабьте ее затяжные болты. Затем поверните вал, расположенный с провисающей стороны. Следите за тем, чтобы второй вал сохранял изначальное положение.

Как устранить неравномерное натяжение левого и правого тросов с неразрезным валом

Если конструкция оборудована неразрезным валом, последовательность действий по регулировке будет такой:

  1. Поднятие рабочей панели, фиксация ее в приподнятом положении. Это необходимо для ослабления троса, который натянут.
  2. Откручивание винта, фиксирующего трос в барабане.
  3. Регулировка длины на требуемую величину. Если трос провисает, его рабочую длину необходимо сделать меньше.
  4. Затягивание винта, который фиксирует трос.
  5. Возврат панели на место.
  6. Проверка состояния конструкции. Удостоверьтесь, что она больше не провисает.

Если ремонт оказался успешным, ничего больше не провисает, дополнительных действий выполнять не понадобится. В противном случае выполните перечисленные действия заново. Не забывайте, что натягивать тросы требуется одинаково.

Регулировка пружины секционных ворот

Чтобы осуществить настройку пружины, сделайте следующее:

  1. Открутите крепеж (болты).
  2. Поверните пружину на один-три оборота (точное число оборотов зависит от конкретного случая).
  3. Закрутите болтовой крепеж.

На этом регулировка пружины завершена.

Способы автоматизации ворот


Варианты автоматизации ворот Автоматизация ворот требует источника питания управляющих механизмов – электросети. В подавляющем большинстве современных гаражей она присутствует. Но её наличие решает проблему лишь частично.

Приводы подъёмных ворот функционируют таким образом, что после закрывания срабатывает блокировка. И подъём полотна с внешней и внутренней стороны проема становится невозможным. Для того чтобы управляющий механизм заработал, необходим сигнал, поступающий на электронику от источника: дистанционного пульта или кнопки на стене гаража.

Поэтому при перебоях с электроснабжением, от которых никто не застрахован, открыть или закрыть гараж будет проблематично.

Проблему решают двумя способами:

  1. Включением в систему управления воротами механизма ручной разблокировки. Эта опция не предусмотрена стандартной комплектацией подъёмных ворот. Поэтому её нужно заказывать и оплачивать дополнительно.
  2. Установкой резервного источника электроэнергии. Самый простой способ решения этой задачи – использование аккумулятора, от которого запитывают управляющий механизм. Но при низких температурах воздуха аккумулятор может сесть, и проблема останется. Поэтому оптимальным выбором будет установка генератора.

Практичные автолюбители снижают риск отказа системы управления воротами до нуля: устанавливают систему механической разблокировки и подключают резервный источник электроэнергии.

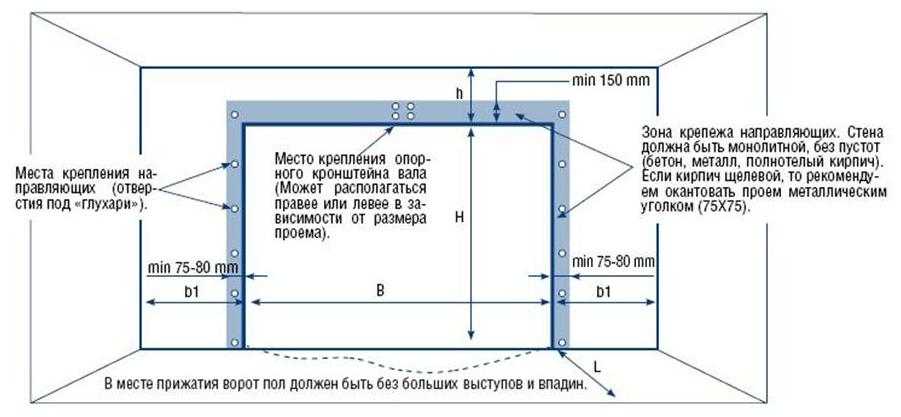

Монтаж направляющих на проём

При установке направляющих важно соблюсти вертикаль и горизонталь

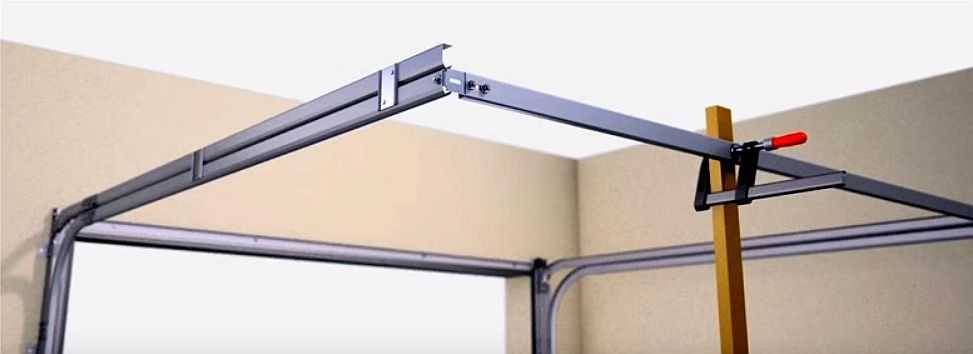

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема

Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень

Этапы работ:

  1. От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
  2. С помощью болтовых соединений собирают раму из несущих профилей.
  3. Вставляют уплотнитель в пазы профилей.
  4. В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
  5. Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
  6. Устанавливают раму вплотную в проём.
  7. В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
  8. Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
  9. В верхних угловых точках вертикальных стоек крепят ролики.

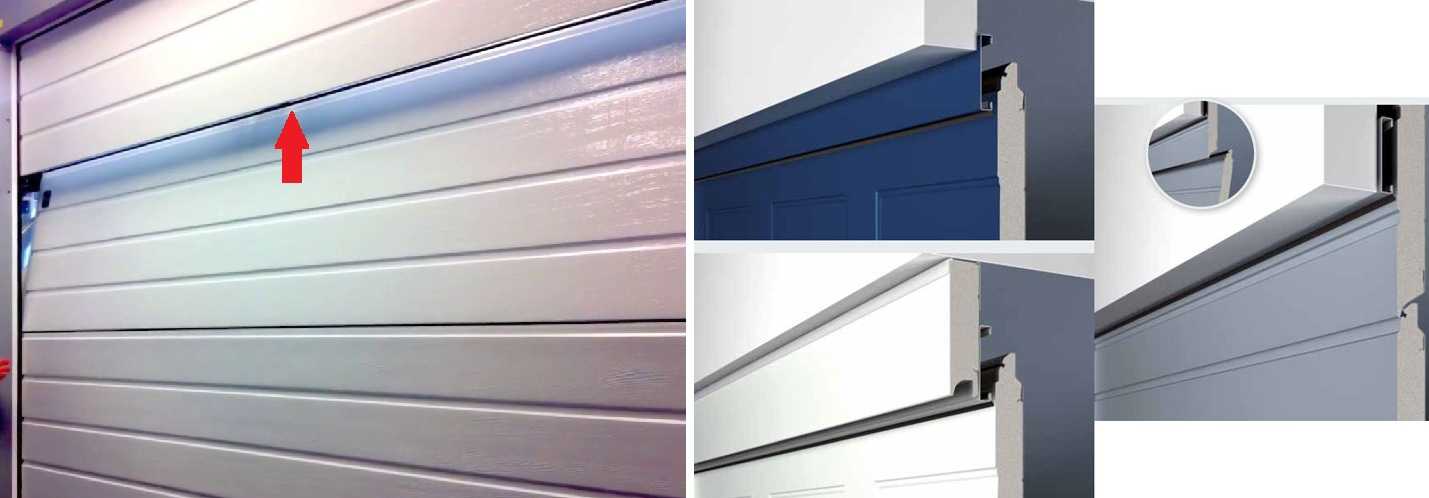

Сборка секционных элементов

Перед самостоятельной установкой секционных панелей надо их собрать. Несмотря на то, что сборка очень простая, все равно лучше ознакомиться с рекомендациями по собиранию элементов панели.

Все секционные элементы пронумерованы, и поэтому сборку начинают с нижнего компонента, который является первым. Для крепления ламелей между собой используют специальные петли, установленные в просверленные отверстия. После установки промежуточных крепежных петлей прикручиваются ролики и затягиваются крепежные винты. Затем монтируются держатели с нащельником и угловыми кронштейнами.

Перечень необходимых инструментов

Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:

  • Строительный уровень. Незаменимая вещь, особенно если ворота устанавливаются в большой проем, ширина которого больше шести метров. Специалисты советуют пользоваться изделиями лазерного типа, так как они исключают любую погрешность.
  • Электрическая дрель. Ею пользуются, чтобы прикреплять отдельные элементы к дверному проему.
  • Перфоратор. Инструмент часто сравнивают с дрелью, так как он тоже позволяет просверливать отверстия. Однако перфоратор отличается от электродрели своей мощностью, которая позволяет ему работать с плотными бетонными поверхностями.
  • Рулетка. Этот измерительный инструмент обязательно используется при проведении расчета размеров. Для выполнения работ пользуются обычными или улучшенными лазерными рулетками.
  • Болгарка. Иногда габариты ворот не соответствуют дверному проему и приходится самостоятельно подгонять размеры. Для этого часто применяют болгарку, которая без проблем разрезает металлические изделия любой плотности.
  • Сверла. При использовании электродрели обязательно понадобятся сверла, с помощью которых просверливаются отверстия в металлических изделиях. Для работы с железными конструкциями пользуются сверлами по металлу.

Что нужно знать о секционных воротах?

Перед тем как перейти к инструкции по сборке и установке гаражных ворот, мы более подробно расскажем о секционных воротах. Понимая принцип работы и особенности их механизма, вы сможете произвести установку без лишних сложностей.

Секционные ворота представляют собой подъемный механизм, который убирает гибкое полотно ворот вверх. Само полотно представляет собой цельную створку, собранную из нескольких панелей (как правило – 4-6), которые соединяются между собой специальными петлями на шарнирах. Когда ворота открываются секции поднимаются и складываются друг на друга. Подъем происходит за счет барабанов и тросов, которые уравновешиваются пружинным механизмом.

Стандартные размеры секционных ворот для гаража:

  • высота – 2-6 м;
  • длина – до 5 м;
  • ширина секции – 35-61 мм.

Если есть возможность выбора, то лучше остановиться на минимально возможных для вас размерах. Ворота небольшого размера работают более стабильно и их легче устанавливать.

Преимущества секционных ворот:

  • такой тип ворот позволяет значительно сэкономить место, ведь они не требуют дополнительного пространства ни перед гаражом, ни внутри его;
  • секции из sandwich-панелей обладают высокой теплоизоляцией (0,5 Вт/кв.м) и звукоизоляцией (29 Дб);
  • секционные ворота обеспечивают надежную и долговечную герметизацию дверного проема (при условии качественной сборки);
  • универсальность ворот позволяет устанавливать их в проемах разных размеров, что делает их еще удобнее;
  • современные системы секционных ворот изготавливаются из негорючих материалов, что позволяет обеспечить безопасность в гараже;
  • на секции ворот можно нанести любой рисунок, что позволяет им вписаться в любой дизайн;
  • секционные ворота имеют довольно долгий гарантийный срок – до 10 лет;
  • для проведения ремонта достаточно будет заменить поврежденную секцию.

Недостатков у секционных ворот гораздо меньше, чем достоинств. К ним можно отнести относительно высокую стоимость и необходимость в перманентном обслуживании систем.

Многие автолюбители изготавливают секционные ворота своими руками. Это довольно трудоемкий процесс, требующий специальных материалов и навыков, так как самостоятельно спроектировать и создать систему таких ворот непросто. Довольно часто в попытках сэкономить, рукодельники только усложняют себе жизнь, ведь из-за несовершенства и сложности конструкций, такие самодельные ворота могут обойтись только дороже и работать нестабильно. Поэтому лучше довериться проверенным системам и купить уже готовые ворота, которые останется только установить.

Разновидности конструкции секционных ворот

Секционные ворота представляют собой серьезную конструкцию, совокупность механизмов, секций, полотна, которые передвигаются внутри помещения, по специальным направляющим. Последние особым образом закреплены под потолком.

Современный рынок содержит большое разнообразие въездных систем, отличающихся размерами, иными параметрами. Это позволяет применять их в быту, промышленности.

Преимущества секционных конструкций:

  • необходимость минимальной свободной площади, как внутри, так и снаружи помещения;
  • разнообразие внешних обрамлений;
  • легкость проведения монтажных работ;
  • надежность конструкции;
  • пожаробезопасность;
  • получение высокого уровня звуко- и теплоизоляции;
  • автоматическая блокировка системы при выходе механизмов из строя;
  • удобство дистанционного управления.

Помимо явных преимуществ, нужно отметить пару недостатков:

  • высокая стоимость, особенно в сравнении со стандартными стальными конструкциями;
  • дороговизна сервисного обслуживания.

Подъемно-секционные системы можно условно разделить на:

  1. Гаражные: ставят в гаражах, частных домах. Конструкция легко монтируется, может быть установлена взамен уже существующей.
  2. Промышленные: ставят на строительных, промышленных объектах. Предполагают наличие постоянной нагрузки высокой интенсивности.

Конструкции вертикального подъема

Здесь пружина может располагаться снизу или наверху. Когда предполагается последний вариант, необходимо, чтобы общая высота равнялась высоте проема и 70 см сверху. При нижнем варианте установки необходимо добавить только 40 см. Для автоматизации требуется оснащение осевого привода, главное ставить на них систему, вес которой не превышает одной тонны.

Главным преимуществом данной разновидности является компактность её размещения, длительный срок безотказной эксплуатации. среди недостатков находятся высокая стоимость, связанная с использованием усиленных материалов.

Конструкции высокого подъема

Чтобы смонтировать конструкцию с высоким подъемом, понадобится высота притолоки от 60 см, максимально этот параметр может равняться пяти метрам.

Автоматизированные механизмы здесь ставят только посредством оснащения вертикальной направляющей. Основным достоинством является надежность, длительный эксплуатационный срок. Среди недостатков, специалисты отмечают высокую цену проведения монтажных работ, приобретения механизма, усиленных креплений, барабана.

Конструкции стандартного подъема

Установка секционных ворот с ориентировкой на стандартный подъем требует притолоки с высотой от 35 до 60 см. Этот подъем позволяет монтировать конструкции, высота которых может достигать 10 метров, а ширина 7 метров. Этот вариант принято считать наиболее дешевым в сравнении с иными моделями, он оказывает минимальное воздействие на механизм движения.

Существует также и высокий вариант, его ставят в тех случаях, когда высота потолочной части будет увеличиваться за счет задней стены помещения. Эта разновидность отличается нестабильностью, часто ломается, отличается высокой стоимостью. Если есть возможность остановиться на иной модели, лучше так и поступить.

Конструкции низкого подъема

Для монтажа системы низкого подъема понадобится минимальная высота, находящаяся в пределах от 15 до 30 см. Когда такой вид открывается, нижняя секция свисает, за счет чего закрывается некоторая часть проема.

Этот вид монтажа позволяет ставить систему «барабан», его ставят спереди, с высотой верхней рельсы на уровне тридцати сантиметров. Чтобы провести установочный процесс понадобятся специальные направляющие, повышающие финансовые затраты.

Когда монтаж производится сзади со стандартными креплениями, нужно будет озаботиться приобретением особых фиксаторов, удерживающих вал. Этот вариант установки автоматического механизма крепится только на потолочной части.

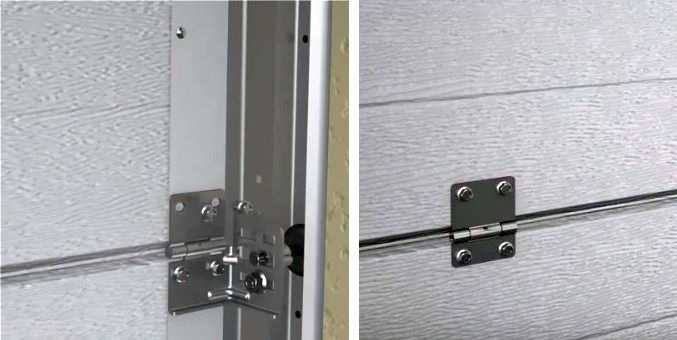

Сборка секций ворот


Переходим к сборке секций

Полотно ворот собирают, устанавливая секции в вертикальные направляющие, зафиксированные в проёме. Для выполнения задачи потребуются:

  • петли;
  • крепёжные элементы;
  • секции.

Этапы работ:

  1. Выравнивают пол между стенками проёма. Отклонения по горизонтали не должны превышать 5 мм.
  2. Устанавливают первую секцию на пол.
  3. К выставленной секции крепят петли и ролики. Ролики заводят в пазы направляющих.
  4. К нижнему торцу первой секции крепят нижние ролики.
  5. Над первой устанавливают вторую секцию и соединяют эти детали петлями.
  6. Устанавливают ролики для второй секции.
  7. Продолжают набор ламелей до тех пор, пока полотно ворот не будет готово.

Установка автоматики

В процессе установки гаражных ворот своими руками немаловажно знать как устанавливается автоматика. Независимо от типа конструкции все они бывают с электроприводом, что значительно облегчает использование гаража

Автоматика для распашных ворот

Чертеж автоматических гаражных ворот.

Определившись с автоматикой можно приступать к монтажу:

Сначала важно проверить лёгкость открывания створок, они должны без проблем открываться.
Далее в проёме устанавливается автоматика, занимающая около 15 см с каждой стороны, если проём узкий система крепится сверху ворот. Монтажные пластины привариваются к столбам, если колонны из кирпича – в них необходимо сделать закладные.
К открытым на 90 градусов створкам приваривается кронштейн.
Установка приводов к кронштейнам.
Затем важно протестировать оборудование – после полного открытия ворот должен оставаться хотя бы 1 см свободного хода червячной передачи, иначе короткий ход приведёт к сбою механизма.
После проверки выполняется установка систем упора для открытия, к ним присоединяют двигатели приводов.
Монтаж перемычек, соответствующих выбранному типу электропривода

На этом же этапе следует соединить перемычки к пультам и активировать устройство.
Последний шаг заключается в установке концевых выключателей.

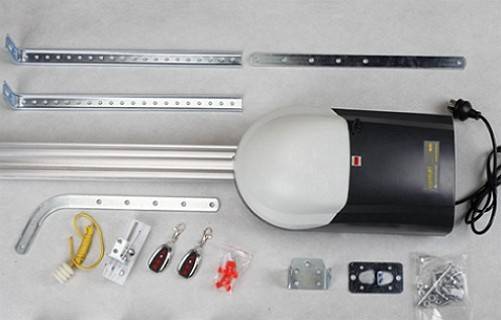

Монтаж автоматики на секционные ворота

Чтобы подключить систему нужно сделать следующее:

  1. Проверить работу самой конструкции, она должна плавно передвигаться.
  2. Собрать привод в согласно инструкции, внимательно следуя указаниям.
  3. Прицепить направляющую балку по центру поверхности потолка напротив гаражного проёма. Функционирование системы напрямую зависит от этого фактора.
  4. Прикрепить к потолку подвесные кронштейны с задней стороны направляющей балки. Затем следует установить на них привод.
  5. Установить тяговый рычаг – одна часть крепится к створке, другая – к цепи либо тросу.
  6. Провести электропроводку.
  7. Проверить работу автоматики и настроить под себя.

Установка привода для откатных ворот

Распашные ворота для гаража.

Автоматика на откатные ворота устанавливается в несколько этапов:

  1. Установка монтажного основания.
    При необходимости поднятия привода следует использовать профильные трубы, приваренные к фундаменту.
  2. Далее понадобится прикрепить зубчатую рейку, затем концевые выключатели.
  3. Проверить перемычки на плате управления, подать питание и запрограммировать пульты.
    Также не стоит забывать о настройке времени и усилия.
  4. Устанавливаются фотоэлементы и сигнальная лампа.
    Теоретически, ворота будут работать и без них, но лучше не игнорировать данный пункт.
  5. Проверяется работа конструкции.

Этап 1. Подготовка оборудования

Инструменты

До того как приступить к работе, следует подготовить все необходимые инструменты.

  1. Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
  2. Электродрель для крепления отдельных элементов на высоте.
  3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
  4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

Фурнитура

Работы по регулировке

Чтобы ворота правильно функционировали, придется заранее отрегулировать натяжение тросов. Регулировочные работы проводятся в такой последовательности:

  • Фиксация кронштейнов, установленных в нижней части ворот.
  • Закрепление шпонки на полотне.
  • Ставим ручку вала и поворачиваем ее, пока тросы не перестанут провисать. Для обеспечения оптимального уровня натяжения достаточно провернуть вал 2-3 раза.

После выполнения перечисленных действий тросы хорошо натянутся, и вороты будут правильно работать. Работы по регулировке тросов необходимо периодически повторять, так как со временем их натяжение может ослабнуть.

Монтаж потолочных направляющих


Процесс монтажа потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем, во-первых, должен иметь достаточную несущую способность, во-вторых, по бокам и сверху должно быть достаточно места для установки направляющих, в-третьих, он должен быть ровным. Исправим по порядку.

Чтобы уточнить, почему секционные ворота можно устанавливать только на плоские стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепиться секционные ворота, будут выполнены из полнотелого кирпича, бетона, шлакоблока, даже ракушечника, то можно закрепить направляющие. Для этих материалов обычно используют анкеры или дюбеля. Хуже, если стены будут из пустотелого кирпича, пеноблоков. В них нельзя сложить тяжелую конструкцию без модификации. Придется усилить открытость. Есть два пути:

  • Усильте проем металлическими уголками и закрепите на них систему. Все выдержит, но затраты высоки.
  • Стены оштукатурить и попытаться закрепить в штукатурном шве. Если что-то пойдет не так, вы все равно можете использовать химические анкеры. Этот вариант самый дешевый, но не самый надежный, поэтому его лучше не использовать.

лучше серьезно подойти к усилению несущей способности стены и сделать каркас из углов. Да, недешево, но ворота устанавливают не на день и не на год, поэтому затраты оправданы.

Способы усиления проема, если стены из щелевого кирпича или пенобетона

Если вы планируете утеплить гараж, если он усилен уголками, не забудьте положить под металл теплоизоляцию. В этом случае лучше всего подойдет стеклопластиковая плита. Имея небольшую толщину, он хорошо предотвращает потери тепла.

Если места для монтажа конструкции недостаточно

Также бывает, что для установки конструкции не хватает места сверху или по бокам. Если высота потолка слишком мала, есть стандартное решение – фальшпанель. Изготавливается из того же материала, что и створка, и крепится к опорной балке в проеме. При этом уменьшается высота двери, но появляется возможность установить в установку более удобную стандартную подъемную систему.

Вот что такое фальшивая панель. Его можно прикрепить несколькими способами

Еще бывает, что не хватает расстояния не только сверху, но и по бокам. Металлические гаражи обычно страдают этим недугом.

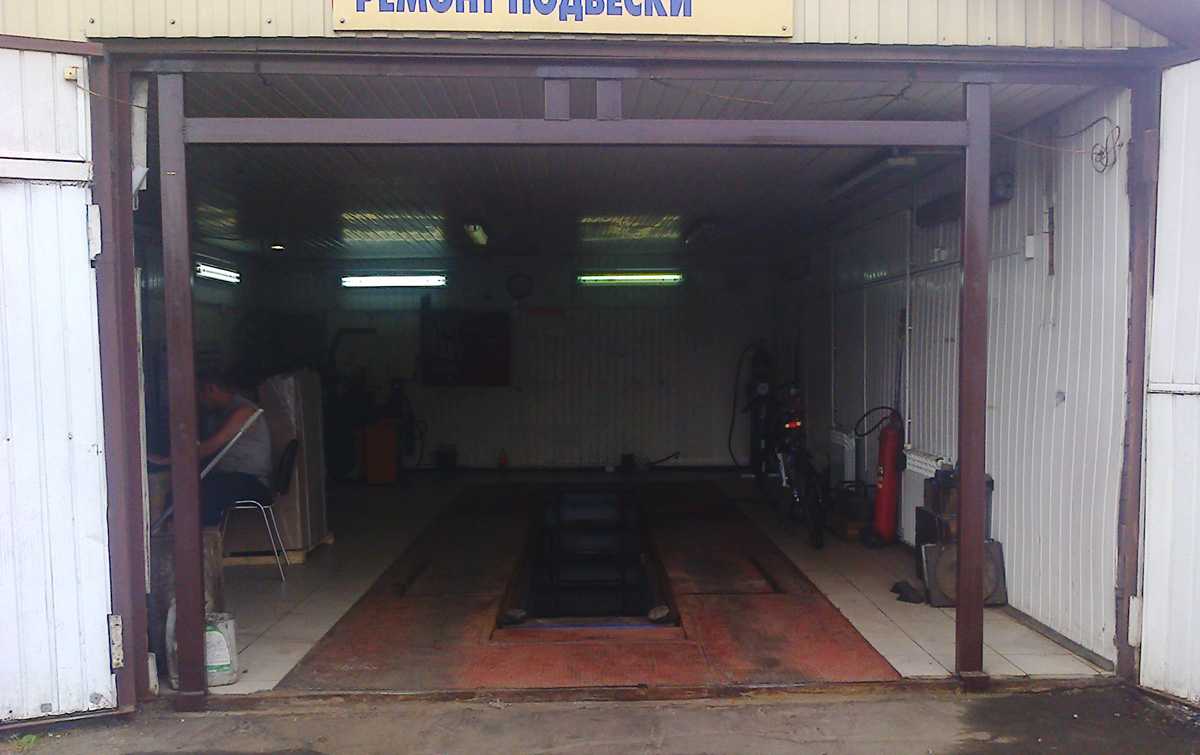

В металлических гаражах обычно нет бокового или верхнего места. Такой каркас необходимо сварить и закрепить к нему калитку, закрыть зазоры и утеплить

Самый удобный способ корректировки размеров дверного проема в этом случае – приварить по периметру профильную трубу необходимого сечения. Сечение выбирается таким образом, чтобы было достаточно места как сверху, так и по бокам. Другой вариант – сделать как на фото выше: сделать калитку не на всю ширину гаража.

Выравнивание проема и потолка

Помимо несущей способности и параметров проема необходимо проверить, чтобы его поверхность была однородной и гладкой. Также следует выровнять стены вокруг проема и две планки на потолке. К ним будет прикреплена система направляющих, все они должны быть плоскими и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений – 210 мм. Это при установке стандартного оборудования и стандартного подъема. Для других систем требуется немного больше. Таким образом, вы можете вынуть за один раз около 300 мм. Вы точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, кирпичей по маякам используется штукатурка. Поверхность проверяется на всех плоскостях. Монтаж секционных ворот начинается после высыхания штукатурки.

Конструкция секционных ворот

Утрировано ворота секционные гаражные состоят из сэндвич-панелей и подъемного механизма.

конструкция сэндвич-панелей

Ворота представляют собой полотно из набора сэндвич-панелей (до 8-10 шт) толщиной до 40 мм и высотой до 600 мм. Секционная сэндвич-панель имеет многослойную структуру, состоящую из двух слоев тонкой оцинкованной стали.

Между стальными слоями находится сердцевина или наполнитель. Это впрыскиваемый под давлением пенополиуретан, обеспечивающий улучшенные теплоизоляционные и прочностные характеристики панелей. Стальные листы при изготовлении панелей проходят двухстороннюю термообработку и гальванизацию. По периметру и на стыках секций имеются системы уплотнителей, которые обеспечивают превосходную герметизацию.

Это шпунтовые соединения секций. Так, например, секционные гаражные ворота алютех обладают огнезащищенностью и коэффициентом теплопроводности от 1,0 до 1,6 6 Вт/м*К.

Такой коэффициент полностью отвечает европейским стандартам качества (EN12604  и EN 12453).

С обоих концов сэндвича имеются ролики, оснащенные встроенными подшипниками качения, которые обеспечивают перемещение по стальным направляющим.

Секционный вариант ворот гаражных автоматических помимо простоты и удобства, а также безопасной эксплуатации, обеспечивает хорошую защиту от неблагоприятных внешних погодных условий.

конструкция и принцип работы подъемного механизма

Подъемный механизм секционных ворот оснащают простой торсионной или экстензионной пружиной, которая обеспечивает режим регулировки поднятие-опускание и приемлемые механические усилия.

Электропривод подъемного механизма с дистанционным управлением обеспечивает максимально комфортную эксплуатацию гаражных ворот. Для примера: гаражные секционные ворота дорхан оснащены программным обеспечением, которое позволяет координировать и осуществлять проверку слаженности гаражных систем.

Подача команд с дистанционного пульта управления осуществит необходимый алгоритм действий: закрыть-открыть-поднять-опустить, обеспечивая тем самым срабатывание замковой системы.

Полезные советы

Для обеспечения эксплуатации въездов гаражных секционных ворот имеется великое множество элементов безопасности: это индуктивные металлодетекторы, пневматические бордюры, фотоэлементы и сигнальные лампы. Каждая фирма производитель электроприводов выпускает блоки управления, а также элементы безопасности, которые можно установить при монтаже секционных ворот самостоятельно.

Настройка системы с разрезным валом.

Во время использования ворот даже незначительное ослабление натяжения тросов недопустимо — это может повлечь за собой деформации секций и направляющих. Настройка троса производится следующим образом:

  • Нижние кронштейны крепко фиксируются на стене с учетом того обстоятельства, что им предстоит испытывать значительные нагрузки;
  • На каждую сэндвич-панель монтируется шпонка — действия должны производиться предельно аккуратно, чтобы не деформировать секции;
  • Необходимое положение барабана выставляется при помощи установочного винта;
  • Чрезвычайно медленно вал поворачивается до абсолютного устранения недостаточного напряжения каната — действие производится очень аккуратно, чтобы не возникло перенатяжение троса;
  • Чтобы полностью гарантировать отсутствие провисания каната, несколько подкручивают пружины, обычно в 2-3 оборота.

Окончание настройки — добавочная фиксация пружин путем затягивания головок болтов. В ситуации разного натяжения канатов с обеих сторон, исправить положение можно при помощи одновременного поворота двух частей вала — конструкция соединительной муфты дет возможность это выполнить. Чтобы произвести действие, необходимо отпустить стяжку муфты, повернуть ту секцию, со стороны которой обнаружено слабое напряжение троса. Другая секция остается неподвижной. Иногда требуется произвести взаимный проворот валов по отдельности или в одну сторону. Трос натягивается до необходимой степени, после муфты фиксируются болтами.

Установка автоматики

В процессе установки гаражных ворот своими руками немаловажно знать как устанавливается автоматика. Независимо от типа конструкции все они бывают с электроприводом, что значительно облегчает использование гаража

Автоматика для распашных ворот

Для классических ворот монтаж механизма начинается после выбора электропривода. Он может быть линейный либо рычажный. Если расстояние между внутренней частью столба и петлёй не более 1,5 см, то потребуется линейный механизм. Он будет стоить меньше и выглядеть привлекательнее.

Определившись с автоматикой можно приступать к монтажу:

Сначала важно проверить лёгкость открывания створок, они должны без проблем открываться.
Далее в проёме устанавливается автоматика, занимающая около 15 см с каждой стороны, если проём узкий система крепится сверху ворот. Монтажные пластины привариваются к столбам, если колонны из кирпича – в них необходимо сделать закладные.
К открытым на 90 градусов створкам приваривается кронштейн.
Установка приводов к кронштейнам.
Затем важно протестировать оборудование – после полного открытия ворот должен оставаться хотя бы 1 см свободного хода червячной передачи, иначе короткий ход приведёт к сбою механизма.
После проверки выполняется установка систем упора для открытия, к ним присоединяют двигатели приводов.
Монтаж перемычек, соответствующих выбранному типу электропривода. На этом же этапе следует соединить перемычки к пультам и активировать устройство.
Последний шаг заключается в установке концевых выключателей.

На этом же этапе следует соединить перемычки к пультам и активировать устройство.
Последний шаг заключается в установке концевых выключателей.

Монтаж автоматики на секционные ворота

Чтобы подключить систему нужно сделать следующее:

  1. Проверить работу самой конструкции, она должна плавно передвигаться.
  2. Собрать привод в согласно инструкции, внимательно следуя указаниям.
  3. Прицепить направляющую балку по центру поверхности потолка напротив гаражного проёма. Функционирование системы напрямую зависит от этого фактора.
  4. Прикрепить к потолку подвесные кронштейны с задней стороны направляющей балки. Затем следует установить на них привод.
  5. Установить тяговый рычаг – одна часть крепится к створке, другая – к цепи либо тросу.
  6. Провести электропроводку.
  7. Проверить работу автоматики и настроить под себя.

Установка привода для откатных ворот

Автоматика на откатные ворота устанавливается в несколько этапов:

  1. Установка монтажного основания. При необходимости поднятия привода следует использовать профильные трубы, приваренные к фундаменту.
  2. Далее понадобится прикрепить зубчатую рейку, затем концевые выключатели.
  3. Проверить перемычки на плате управления, подать питание и запрограммировать пульты. Также не стоит забывать о настройке времени и усилия.
  4. Устанавливаются фотоэлементы и сигнальная лампа. Теоретически, ворота будут работать и без них, но лучше не игнорировать данный пункт.
  5. Проверяется работа конструкции.

Чаще всего установкой гаражных ворот занимаются профессионалы, однако некоторые автолюбители предпочитают выполнить работу своими руками

В таком случае важно уделить внимание этапу подготовки, следовать инструкциям, после чего тщательно проверить работу конструкции

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича

И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником. «В одни руки» справиться будет тяжелее, но и это возможно

Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно

«В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
