Крепление умывальника на стене
Раковину закрепляют после завершения подключения к водопроводу:
- мойку со смонтированным смесителем помещают на крепежные шпильки, которые вкручены в стену;
- вставляют на место пластиковые вкладыши;
- в завершение затягивают гайки.
Что касается умывальников, имеющих опору, то их подключение начинают с установки на пьедестал или тумбочку.Подключение шлангов к системе водопровода
. Между краном и уплотняющей гайкой помещают прокладку. Гайку при этом не нужно сильно затягивать, поскольку резиновая прокладка обычно хорошо уплотняет. Ее можно будет подтянуть после проведения испытания (после включения подачи воды). При возникновении протечки в месте соединения необходимо будет дополнительно затянуть гайку.
Разновидности конструкций
Подвесная конструкция
Ассортимент кухонных моек включает в себя разнообразие моделей. Так, каждый покупатель сможет подобрать для себя подходящий вариант, ориентируясь на свои возможности и вкус.
Подвесные
Такие мойки — самый бюджетный вариант. В дизайн современной кухни они вписываются плохо, но свои плюсы у них есть: установка производится быстро, подгонка под поверхность стола не требуется. Подвесные конструкции бывают стальными и эмалированными, реже (из-за небольшого размера) используют обычные керамические раковины для ванной комнаты. Это хороший выбор для подсобного помещения, дачного участка. Они будут долго служить везде, где требуется не столько эстетическая красота, сколько функциональность.
Врезные
Эти мойки отличаются большой функциональностью и разнообразным дизайном. Есть модели с двумя-тремя отделениями, в том числе на разных уровнях. Некоторые виды имеют наклонные поверхности, которые удобно использовать для размораживания продуктов и сушки кастрюль. Дополнительные отделения облегчают обработку большого количества овощей и фруктов. Диаметры слива у этих моделей бывают до 100 мм, поэтому подключение измельчителя отходов к ним не вызывает проблем. Большой выбор форм — угловые модели, круглые, овальные, прямоугольные, квадратные — позволяет подобрать вариант для любой кухонной мебели.
Интегрированные
Такие раковины выглядят, как единое целое с моечным шкафом. Эстетично, герметично и практично. Часто они оборудованы предустановленным измельчителем отходов. У такой мойки только два недостатка — приобрести ее можно лишь в составе гарнитура, а изменить место размещения раковины нельзя.
Накладные
Монтаж накладного изделия
Эти модели сочетают в себе доступную стоимость, функциональность и простоту монтажа. Цена дополнительных материалов для установки раковин невелика. Их недостатки — невозможность использования в гарнитурах со сплошной рабочей поверхностью, необходимость надежной герметизации зазора между стеной и задней частью мойки. Установку изделия в кухне малогабаритной квартиры, оборудованной секционной мебелью, производят на шкафчик между столом и плитой. Накладную конструкцию подбирают точно под размер установленной секции, в противном случае придется подгонять шкаф.
Подстольные
Это разновидность врезных раковин, с той разницей, что раковина располагается ниже поверхности шкафа — ровно на толщину крышки. Модели подстольных моек отличаются эстетичностью и удобством, поскольку вода из крана, ударяясь о более глубокое дно, не разбрызгивается. Это позволяет размещать раковины в непосредственной близости от плиты. Они также хорошо подходят для открытых кухонь-столовых.
Недостаток — приспособления можно встраивать только под водостойкие поверхности: керамические, мраморные, акриловые.
Установка раковины своими руками: демонтаж
1. Чтобы заменить раковину в ванной, для начала необходимо отсоединить водопроводные трубы от крана. Будьте осторожны: при этом возможно вытекание скопившейся воды. Подготовьте заранее ведро и тряпку.
2. Найдите место, где соединяются сливной сифон раковины и сток в канализацию. Используя инструмент, отсоедините раковину от стока, направляя раструбок сифона по направлению к ведру.
3. При помощи разводного ключа произведите демонтаж системы водоснабжения (холодного и горячего потока).
4. Отсоедините крепления, которыми раковина фиксируется к стене.
5. При помощи шпателя аккуратно удалите старый герметик и отделите раковину от стены и поверхности прилегания.
6. Снимите старую раковину и очистите место установки под новый умывальник.
Чтобы грамотно заменить раковину своими руками, учитывайте размеры нового оборудования: проанализируйте, достаточно ли пространства для ее установки на старом месте. При этом удобно пользоваться специально изготовленным шаблоном или просто рулеткой. Часто в комплекте с раковиной идут готовые шаблоны для выреза под раковину. Возможно, с учетом новых размеров, замена раковины в ванной потребует дополнительной доработки.
В случае монтажа на новом оборудовании кранов и смесителя со старого умывальника – снимите краны и закрепите их на новой раковине, не забывайте при этом обрабатывать места стыков герметиком.
Обычно новые раковины идут в комплекте с зажимами и винтами. Кран комплектуется сливом. Если их нет, приобретите дополнительное оборудование отдельно. Убедитесь, что подводящие трубы соответствуют крану и арматуре под моющей поверхностью.
Демонтаж прежнего оборудования
Чтобы произвести своими руками установку раковины в ванной, потребуется демонтаж сантехнического прибора, отработавшего положенный срок. Сначала перекрывают воду, после чего нужно ослабить крепление смесителя путем откручивания гайки, фиксирующей его. Изделие отсоединяют от подводящих трубопроводов, аккуратно снимают и потом убирают.
Далее приступают к демонтажу элементов слива:
- Внизу наружной части сантехнического устройства откручивают гайки.
- Стакан сифона отсоединяют от выпуска слива, выливают из него воду и прочищают от собравшейся грязи.
- Слив освобождают от стоков и ручным методом откручивают запорную гайку, проворачивая ее против часовой стрелки.
Если замена сифона должна производиться во время демонтажа, его отделяют от сливной трубы, открутив запорную гайку, которая находится в точке соединения слива с гидрозатвором. Далее приподнимают слив и потом отводят сифон.
В завершение этапа демонтажа старого оборудования для предотвращения распространения весьма неприятного запаха нужно плотно закрыть пробкой или сложенной несколько раз тряпкой отверстие трубы канализации.
Когда требуется снять старую раковину, закрепленную на стене комбинированными подставками, точки ее фиксации следует искать сбоку, поближе к дну прибора. При отсутствии у чащи напольной опоры раковину в процессе откручивания гаек нужно придерживать для того, иначе она под собственным немаленьким весом может рухнуть на пол.
Чтобы при разборе элементов старого сантехнического оборудования, скопившаяся вода не лилась на напольное покрытие, под сифоном ставят ведро или любую другую емкость.
Монтаж раковины кувшинки
Навесные модели «Кувшинка» устанавливаются поверх стиральной машины. Монтаж выполняют так:
- Размечают места расположения бытовой техники и рукомойника. Размещают машину, не подключая ее. Между корпусом прибора и мойкой оставляют расстояние 2-3 см. Придерживая раковину, наносят разметку под кронштейны.
- По сделанным заранее отметкам сверлят отверстие. Если старое оборудование имело крепежи, новое можно устанавливать на них.
- Сифон начинают монтировать после изучения инструкции. Каждое резьбовое соединение снабжают уплотнителем. После чего сантехническую арматуру устанавливают под чашу. Поверх раструба ставят резиновую прокладку, закрепляют декоративную решетку. К специальному отводу сифона подсоединяют шланг стиральной машины. Гофрированную часть сливной системы выводят в канализационную трубу.
- Фиксируют чашу. В отверстие на задней стенке вводят крюк. Его закрепляют с помощью дюбеля и самореза. Болты кронштейнов вввинчивают до упора. Поверхности держателей предварительно обрабатывают герметиком.
- Монтируют смеситель. Для этого предусмотрено отверстие, располагающееся между ним и корпусом. Вкладывают уплотнитель.
После завершения работ возобновляют подачу воды, проверяют качество соединений.
Конструкция сифона
Наиболее простое описание типа сифона — это S-образный изгиб отводящего гофрированного шланга, повернутый на 90 градусов вертикальным образом. В основном это является достаточным для умывальника, поскольку в раковину не проникает израсходованная туалетная бумага, объедки с посуды и гигиенические прокладки.
Однако тут есть нюанс: в процессе прочистки канализации при помощи вантуза гофра может быть повреждена. Если же прочищать канализацию пневмовантузом (работающим от баллончика со сжатым газом инертного типа), она и вовсе может порваться мгновенно. Выполнять очистку гофры при помощи тросика недопустимо
Соответственно, если канализация не является предметом первой важности в квартире, но «пробивать» ее приходится довольно часто, для этих целей следует использовать жесткий сифон с наличием ревизии (съемной крышки для прочистки и осмотра). На кухне же данный прибор не понадобится
Монтаж мойки в столешницу.
Сифоны жесткого типа могут быть классифицированы следующим образом: сифон-бутылка и колено со съемным люком (устаревший образец). В первом случае конструкцию составляют две концентрические трубы, меньшего и большего диаметра. Меньшая вставляется в крупную с определенным промежутком в нижней части. Нижняя, в свою очередь, труба сифона-бутылки вставляется в специальный люк на резьбе; отвод монтируется в боковой части.
Статья по теме: Причины протекания воды из смесителя, их устранение
Прочистка бутылки — это достаточно несложный процесс. При этом надевают перчатки, подставляют ведро, откручивают нижний люк, и все отходы разом падают в емкость
Важно четко проследить в процессе покупки, чтобы наружная труба была оборудована своеобразным сужением кверху. В противном случае загрязнение может закупориться и придется принимать дополнительные меры по прочистке (подключение затянется)
Наиболее современный сифон — это декоративный хромированный сифон с ревизией. Кроме эффективных качеств его сооружения, он обладает стопроцентной гигиеничностью и функциональностью. Тем не менее его стоимость гораздо выше стандартного. Разводка канализации в данном случае является встроенной в стены, что также является довольно дорогим делом.
Подключение сифона с ревизией выполняется до подвески раковины, сифона из гофры — ориентируясь на место установки и удобство для пользователя. В обоих случаях следует использовать переходную манжету с 32 мм диаметром отвода раковины на наличный диаметр патрубков канализационной разводки, от 40 до 100 мм (стоит смотреть по месту монтажа).
Подсоединение сифона к инженерным коммуникациям
При установке раковины особое внимание уделяют монтажу сифона. Сначала нужно закрепить выпуск, для чего в отверстие слива помещают сетку, прокладку из силикона или резины, а также прижимной винт
Применение прокладки является непременным условием, поскольку благодаря ее наличию создается герметичность соединения.
В процессе ее установки нужно контролировать, чтобы она прилегала максимально плотно и без малейших смещений или зазоров облегала слив сантехнического прибора. Сначала следует убедиться в правильном монтаже прокладки, а только потом затягивать прижимной винт, тем самым стыкуя сифон и выпуск.
Далее конец отводной трубы, изготовленной из гофрированной трубки или жесткого пластика, стыкуют с канализационным раструбом. Выполняя подключение к канализационному трубопроводу, непременно задействуют уплотнители, функцию которых выполняют прокладки из резины или манжеты для гофрированных труб.
Их нравы
В странах Европы распространена практика, когда умывальник используют как резервуар для воды при умывании. Чтобы вода не вытекала, в сливное отверстие раковины устанавливают донный, клапан — в закрытом состоянии он работает как пробка, в открытом же не мешает стоку воды в канализацию. От обычных пробок донный клапан отличается тем, что для его открытия и закрытия не потребуется даже прикасаться к нему руками: управляют клапаном с помощью маленького рычажка на смесителе (обычно он расположен позади его корпуса).
В России донными клапанами пользуются далеко не все, поэтому в линейке смесителей часто предусмотрены модели без рычагов для клапанов.
Еще одна традиция, характерная для стран Западной Европы, это мытье головы под смесителем умывальника. Она породила спрос на модели с высоким корпусом и привела к появлению смесителей с механизмом подъема излива.
Способ установки (монтажа)
По способу монтажа на гарнитур различают врезные, накладные и консолидированные (монолитные, встроенные) кухонные раковины.
Врезная
Буквально врезается в столешницу, при этом последняя остаётся открытой. Поэтому выбирайте водоустойчивые материалы. Такой тип двойной мойки очень популярен. В продаже можно найти широкий ассортимент форм и цветовых решений. Для столешницы стандартных размеров подходят изделия шириной до 55 см. Мойки с большим крылом, неправильной формы, широкие (до 75 см и более) нужно устанавливать на широкую тумбу или гарнитуру типа острова. Если у вас гарнитур с узкой тумбой, выбирайте вытянутую мойку до 40 см шириной.
Под врезные мойки довольно трудно сделать отверстие точной формы, но они всё равно остаются самым популярным вариантом. Ещё один недостаток такого варианта установки мойки — щель между столешницей и чашами, куда будет забиваться грязь.
Накладная
Накладные модели делают в основном из нержавейки. Их фиксируют герметиком к любой поверхности, так что закрытым получается и отверстие, и покрытие стола. Поэтому столешницу под такую модель можно сделать из любого дешёвого материала.
Интегрированная
В отличие от предыдущих вариантов, интегрированная раковина и столешница являют собой сплошную конструкцию. У этого способа размещения мойки есть как плюсы, так и минусы. Прежде всего, монолитные мойки — это залог удобства и чистоты. В них ничего не будет отклеиваться и протекать. Не будет щелей, в которые забивается грязь. С эстетической точки зрения такие мойки просто идеальны.
Их часто делают из искусственного камня и акрила. Но материалом изготовления может быть также закалённое стекло, нержавейка и даже натуральный камень. В обычных магазинах вы вряд ли найдете монолитную мойку из стекла или натурального мрамора — их делают только на заказ.
Установка чаши и подключение умывальника
Чашу помещают в столешницу и заглубляют. Для обеспечения плотной посадки ее слегка проворачивают в направлении вперед-назад. Дальше затягивают установленные крепежи и удаляют салфеткой силикон, который выдавился при монтаже изделия на место.
До того как поставить умывальник в ванную и подключить сантехническое оборудование, собранную конструкцию нужно оставить на 24 часа до полного высыхания клея. Потом в отверстие помещают смеситель, подсоединяют его к шлангам и фиксируют крепежными деталями.
Выпуск сифона помещают в раковину и подключают к нему трубу, которую выводят в раструб канализации. В общем, способ монтажа смесителя и сифона раковины встроенного типа аналогичен технологии установки консольных моделей.
Установка навесной раковины
Технология закрепления консольного (навесного) умывальника значительно отличается от схемы монтажа врезных моделей.
До того, как начинать устанавливать раковину, надо решить вопрос с кронштейнами, которые выпускаются в трёх вариантах:
- Г-образные,
- рамки прямоугольные, квадратные, дугообразные литые и/или сварные,
- специализированные.
В качестве материала чаще всего выступает хромированная сталь. Цена специализированных креплений в разы выше стандартных аналогов.
После демонтажа старого оборудования и разметки поверхности стены приступает к сверлению основных отверстий.
У каждого типа умывальника и смесителя расположение подводки коммуникаций, горячая и холодная вода, канализационный слив делается в первую очередь. Позиция определяется с учётом размеров раковины.
- Резьбовая часть запорного крана закрывается фум-лентой. Это необходимо для повышения изоляционных свойств и прочности соединений. Фум-лента в случае необходимости заменяется технической паклей с небольшим количеством силиконового герметика или масляной краски для гидроизоляции.
- Разводка сантехники осуществляется после приобретения сантехнического комплекта.
- В отмеченных местах высверливаем отверстия под диаметр и глубину дюбеля. Вставляем подготовленные дюбеля в отверстие.
- В дюбеля вкручиваем кронштейны. При этом следим за перпендикулярностью оси кронштейна по отношению к полу.
Навешиваем раковину и проверяем герметичность стыков. Расстояние между стеной и краем умывальника покрываем слоем силикона или масляной краски.
Этап #4: подключение мойки к канализации
Как подключить умывальник к канализации? Этот этап завершающий. К сантехническому прибору подключают сифон, к которому прикрепляют трубу – гофрированную или жесткую с изгибом. Потом трубу подключают к канализации. Если ее диаметр не совпадает с канализационным выпуском, используют специальный резиновый переходник.
Когда работа окончена, остается только проверить герметичность соединений. Для этого открывают краны и проводят по трубам сухой рукой или белой салфеткой. Если все нормально и нет протечек, сантехника готова к эксплуатации.
Подключение сифона мойки к канализации
Как определить место установки тумбы в ванной комнате
Так как для кухонь чаще всего используется полноценный набор мебели, в конструкции имеется специально отведенное место для установки раковины. Соответственно вопрос с выбором места для размещения решается сам-собой. Что касается ванной, то здесь нужно учесть несколько простых, но крайне важных моментов:
- Измерьте площадь помещения и сделайте разметку сантехнических инсталляций прямо на стенах и на полу. Начертите реальные размеры тумбочки с раковиной, душевой кабинки или ванны.
- Обязательно продумайте, как удобнее прокинуть коммуникации к тем местам, где сделана разметка. В идеале чертите схему размещения сантехнических объектов в тех зонах, где были установлены старые приборы.
- Если без крепления конструкции при помощи анкеров и саморезов к стене не обойтись, то выбирайте ту перегородку, которая на ваш взгляд является очень прочной и с годами не разрушится при постоянном использовании тумбочки и раковины.
Раковина с навесной тумбочкой в виде комодаИсточник remontnik.ru
Конечно же, идеальное место для установки сантехнического прибора — в старом месте. Но, если планируется сделать полную перепланировку комнаты, то руководствуйтесь советами из этого раздела.
Как установить умывальник с тумбой своими руками.
Советы по выбору
Хорошее оформление кухни – это гармоничное сочетание установленной мебели с бытовой техникой и сантехническими приборами
Подбирая мойку, обратите внимание на такие факторы:
- Цвет. При оформлении кухни цвет мойки подбирают под варочную поверхность, столешницу или фартук. При этом не забывайте учесть, какой будет установлен кран. Например, латунный смеситель для кухни хорошо сочетается с белыми или кремовыми раковинами.
- Толщина. Чем толще стенки мойки, тем она прочнее и менее шумная. Но не обязательно выбирать самые толстые варианты. Они дорогие, имеют большой вес (в особенности гранитные), что вызывает определенные трудности. Наличие дополнительного крыла.
- Наличие крыла увеличивает удобство использования мойки. На него можно ставить мокрую посуду, положить продукты для размораживания.
- Отверстие под смеситель. Такие мойки для кухни преимущественно представлены моделями из нержавеющей стали, у гранитных отверстие нужно проделывать самостоятельно. Преимущество последних – вы можете выбрать оптимально расположение крана.
Важные аспекты установки накладной мойки
Крепление раковины на тумбу — простой способ сборки, с которым справится даже человек, не имеющий строительных навыков. Специфика изделия в том, что оно полностью закрывает ящик по типу крышки, ваша задача лишь закрепить мойку. Есть 3 способа, как это сделать.
Фиксация на герметик
Если края чаши полностью покрывают тумбу, ее можно герметично приклеить. Для этого обработайте торцы ящика силиконом, поставьте раковину и придавите на несколько минут — конструкция надежно зафиксируется.
Монтаж накладной мойки с помощью саморезов
В накладных моделях предусмотрены отверстия, за счет которых чаша плотно прижимается к ящику саморезами. Вкрутите шурупы на ¾ в торцы стенок тумбы. Проденьте винтовые шляпки в круглые части отверстий конструкции. Сдвиньте раковину, чтобы шурупы подошли к основанию отверстий. Пошатайте мойку, если она двигается, снимите ее и подкрутите винты. Если в модели есть металлический плинтус, он должен плотно упираться в стену.
Разновидности моек

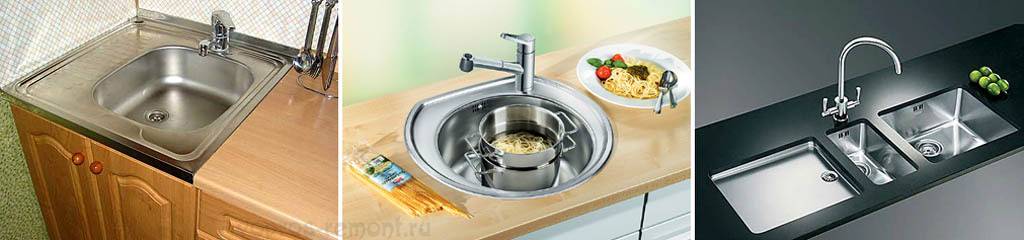

Основные виды кухонных моек показаны на рисунке. Самая распространенная всем знакомая накладная мойка; на рисунке – слева. Она полностью заменяет собой столешницу, способы и особенности ее монтажа хорошо известны и многократно описаны.
Следующий вид, на рисунке в центре – мойка, врезанная в разделочный стол. Ее преимущество перед накладной только эстетическое, установка довольно сложна, а столешница должна быть из водо- и химически стойкого материала. Врезная мойка может быть без крыла, как на рисунке, или с крылом под мокрое – полунакладная.
На упаковке врезной мойки обязательно должен быть напечатан шаблон для вырезки проема под нее. Проверьте при покупке и, если таковой отсутствует, не берите: самостоятельно снять шаблон практически невозможно, нужен штангельрейсмус с параллелограммным копиром или лазерный пространственный сканер.
Дадим некоторые рекомендации по врезке мойки в столешницу:
- прежде чем очерчивать вырезанный из упаковки шаблон, осмотрите и промерьте столешницу с изнанки. Резать ее раму и поперечные поддерживающие брусья нежелательно;
- перед вырезкой (электролобзиком) оклейте очерченный проем по периметру снаружи малярным (бумажным) скотчем. Башмак лобзика, которым уже пользовались, может испачкать или поцарапать декоративное покрытие;
- распил ведите, не очень налегая на инструмент. От сильного нажима тонкое гибкое лезвие пилы может изогнуться в вертикальной плоскости, уйти вбок, и придется долго дорабатывать срез шерхебелем или стамеской, чтобы раковина встала на место;
- герметизируйте силиконом не только срез, но и столешницу на 3-5 мм по периметру, чтобы от затекания под ободок раковины не развелась там зараза;
- выступившие при установке раковины потеки силикона немедленно удалите тряпочкой, смоченной столовым уксусом.
Врезные мойки устанавливаются и под столешницу (на верхнем рисунке справа); держат такую раковину накладные скобки и силикон. Столешница должна быть из натурального камня или модифицированной древесины ценных и стойких пород: тика, эбенового дерева, красного квебрахо.
Мойка под столешницей – принадлежность элитной кухни. Выполняются они двух- или трехчашечными, для установки требуют высокого мастерства, никаких явных преимуществ перед иными не имеют, поэтому ограничимся упоминанием, что есть на свете и такие вот. Технологию монтажа желающие могут посмотреть в видеоролике ниже.
Нормы установки раковины по ГОСТу и СНиПу
В советское время было создано и учреждено много государственных стандартов, строительных норм, которые определяют правила установки разной сантехники. При этом нормами пользуются и сейчас. Рассмотрим основные варианты монтажа согласно существующей утвержденной документации:
| Вид изделия | Название стандарта | |||
| Внутренние санитарно-технические системы | Детские дошкольные учреждения | Мойки и раковины стальные эмалированные и кронштейны стальные для моек | Изделия санитарные керамические | |
| СНИП 3.05.01-85 п. 3.15 | СНиП II-64-80 п.4.7 | ГОСТ 24843-81 приложение 1,2 | ГОСТ 30493-2017 п. 3.3.6 | |
| Высота установки от уровня чистого пола до верха борта, мм | ||||
| В жилых, общественных, промышленных зданиях | В школах и детских лечебных учреждениях | В ясельных группах | В дошкольных группах | |
| Умывальники | 800 | 700 | 400 | 500 |
| Раковины | 850 | 850 | 850 | |
| Керамический пьедестал с умывальником | 800 |
Также есть и другие более новые документы, например СП 73.13330.2012 (актуализированная редакция СНиП 3.05.01-85), где в пункте 6.3.4 указаны те же характеристики, что и в первоисточнике.
Вариант установки раковины на специальные тумбы тоже во многом зависит от высоты и конструкции самой тумбы и делает раковину малорегулируемой по высоте.
