Правильные замеры перед установкой окон
Даже в домах, построенных по типовому проекту, нет двух одинаковых окон. Для замера проемов можно вызвать специалиста: стоимость замеров будет колебаться в пределах 400-600 рублей – фактически, вы платите только за выезд мастера. Вызвать замерщика имеет смысл, если вы будете заказывать изготовление окон. При покупке готовых – а фирмы, которые устанавливают пластиковые окна, часто предлагают готовые оконные конструкции, под оконные проемы типовых домов – можно замерить проемы самостоятельно.
Замеряем:
- Ширину оконного проема в трех местах – в верхней и нижней частях проема и посередине.
- Высоту оконного проема – справа, слева и в середине.
- Если есть четверть – замеряем параметры проема от правой до левой боковой четверти и от верхней четверти до низа проема.
Снимаем размеры пластикового окна
Из полученных размеров вычитаем, если окно без четверти:
- 5 см по вертикали.
- 3 см по горизонтали.
Если окно с четвертью, то вычитаем из расстояния между верхней четвертью и низом 3 см.
На этом замеры ещё не закончились, поскольку нам нужно прикинуть, какова будет длина и ширина подоконника и отлива. Меряем:
- Длину подоконника, прибавляем к нему по 5-10 см.
- Ширину подоконника, прибавляем к ней 4-5 см.
- Длину отлива – по возможности точно.
- Ширину отлива, прибавляем к ней 5 см.
Замеры закончены.
Подводим итоги замеров
Вы можете идти в фирму, которая занимается производством и продажей пластиковых окон, если у вас есть следующие цифры:
- Высота окна.
- Ширина окна.
- Длина и ширина отлива.
- Длина и ширина подоконника.
По этим замерам можно подобрать окно из готовых решений или сделать заказ на изготовление.
Совет: уточните, на что производитель дает гарантию. Если гарантийные обязательства распространяются на фурнитуру, целостность (герметичность) стеклопакета и профилей – все хорошо. Если только на фурнитуру – тоже неплохо. Если производитель отказывается давать гарантию на фурнитуру или стеклопакеты, мотивируя это тем, что «вы же сами ставите, мы ничего гарантировать не можем», смело идите в другую фирму.
Убедились, что с гарантией все в порядке? Уточните комплектность поставки. Кроме окна заданных размеров и стеклопакета в сборе вам должны доставить:
- Подоконник.
- Проставочный профиль.
- Заглушки для подоконника.
- Отлив.
- Анкерные пластины, с помощью которых будет закреплено в проеме окно.
Элементы пластикового окна
Заказывая окно, уточните:
- Ширину профиля.
- Количество камер в стеклопакете.
- Ширину и длину поставляемых заглушек, отлива и подоконного и проставочного профиля.
Совет: поинтересуйтесь толщиной стеклопакета и тем, каково расстояние между стеклами в двух- и трехкамерном пакете. Если оно не одинаковое – вам продают хороший стеклопакет, сделанный в соответствии с рекомендациями ГОСТ.
Мы намеренно не касаемся вопросов выбора окна по типу фурнитуры, стеклопакета и особенностей конструкции (глухие, одно- и двухстворчатые, с фрамугой или форточкой и т.д.) Это тема для отдельного объемного материала. Пока же, подробно, с примерами об этом могут рассказать специалисты фирм, которые изготавливают и устанавливают пластиковые окна.
Пластиковые окна. Устройство пластикового окна.
Собираясь выбрать пластиковые окна, люди часто задаются вопросами:
- Какие пластиковые окна теплее?
- В каких пластиковых окнах не будет собираться конденсат?
- Какие пластиковые окна в большей степени безвредны для здоровья?
- Не опасны ли пластиковые окна для детей?
- Какие пластиковые окна дешевле?
- Какой профиль лучше для пластиковых окон?
- Как надо ухаживать за пластиковыми окнами?
- Можно ли пластиковое окно установить самостоятельно, или все же лучше обратиться к специалисту?
- Как правильно установить пластиковое окно?
- И, наконец, какие пластиковые окна все же лучше поставить?
И, так как пластиковые окна ставятся не на год и даже не на два, то в этих вопросах следует хорошенько разобраться.
Чтобы ответить на многие вопросы относительно пластиковых окон, необходимо разобраться в том, как устроены пластиковые окна.
Пластиковые окна, несмотря на большое разнообразие, устроены по одному типу. (устройство пластикового окна см на рис выше).
Рама пластикового окна — это изготавливаемый из различного типа профилей ПВХ неподвижный элемент пластикового окна, который устанавливается в оконный проем.
Створка пластикового окна — это подвижный элемент окна, который крепится к раме. Она состоит из ПВХ-профиля, стеклопакета, штапика и фурнитуры.
Стеклопакет пластикового окна — это элемент, состоящий из двух или трех стекол, герметично соединенных с рамой в пластиковом окне. Это прозрачный элемент пластикового окна.
Стекла образуют между собой воздушную прослойку — камеру. Чем больше камер в стеклопакете пластикового окна, тем больше защита от холода и шума.
Штапик пластикового окна — это узкий пластиковый элемент, который обеспечивает прижим стеклопакета к пластиковой части створки пластикового окна.
Штапик в пластиковых окнах бывает различной формы, с прямыми и с округленными углами.
Резиновый уплотнитель пластикового окна — это черная или серая резиновая прокладка, которая обеспечивает герметичность установленных пластиковых окон.
Отлив пластикового окна — это элемент, который устанавливают с внешней стороны пластикового окна вдоль нижней части рамы, и который предназначен для отвода дождевой воды, попадаемой на пластиковое окно.
Замер проемов для установки пластикового окна
Для замера вам понадобиться рулетка. Правильный замер – первый шаг к успешной установке окон ПВХ. Если замер производится в панельном доме, то здесь все просто, замер производится от линий пересечения плоскостей откоса и стен.
Замер проема под пластиковое окно для панельных домов.
Особенностями проемов панельных домов является Г – образное сечение которое удерживает окно в стене.
При замерах в панельных домах необходимо уделить особое внимание размерам проема со стороны квартиры. Внутри, измеряем расстояние между боковыми откосами по верху и низу, так же высоту от подоконника до верхнего откоса справа и слева
Подоконник должен иметь ширину = толщина стены – ширина профиля окна (60мм) – расстояние от наружной стены до Г – образной ступеньки в стене + выступ (5-100мм).
Замер проема под пластиковое окно в кирпичном доме
В случае замера под установку окон в кирпичном доме, важно определиться с границей несущей стены, то есть с начинающейся кладкой из кирпича
Здесь штукатурка на откосах может составлять значительную толщину, именно на эту толщину и следует делать поправку, порядка плюсом к размеру от 1-2 см. Внутри, измеряем расстояние между боковыми откосами по верху и низу, так же высоту от подоконника до верхнего откоса справа и слева. Снаружи, измеряем ширину проема от стены к стене с верху и с низу, так же, высоту от отлива до верхней части проема слева и справа.
Измерение снаружи и внутри необходимы для определения возможного угла непрепендикеулярности откоса окна относительно стены. Подоконник должен иметь ширину = толщине стены – 50 мм. 50 мм оставляется на отделку наружных откосов.
Замер проема под пластиковое окно в деревянном доме
В деревянном доме проем для окон имеет паралелльные откосы и фактически замеряется так же как и для кирпичного дома.
Стоит заметить и то, что в случае замены старых деревянных окон на новые, во вторичном деревянном жилье часто расширяют проемы, так как пластиковые окна более “теплые”. В этом случае при установке окна потребуется бензо или электро – пила для изменения геометрии проема. Подоконник должен иметь ширину = толщине стены.
Как производят замеры
Большинство квартир имеют проёмы без четверти. Под понятием «четверть» предусматривается внутренняя рамка. Ее ширина — 6 см. Другими словами — четверть кирпича, потому так и называется. Ее предназначение:
- воспрепятствовать выпадению окна;
- укрепить всю конструкцию.
Верные замеры окна обеспечивают правильный монтаж окна
Допустим, четверть отсутствует. Тогда рама устанавливается на анкеры. Дальше потребуется закрыть пену нащельниками.
Можно выявить, есть ли четверть, простым способом. Достаточно определить визуально, разнятся ли наружная и внутренняя ширина рамы. Если они разные, то четверть предусмотрена изначально.
Первое действие. Определяют ширину проёма, то есть дистанцию между откосами. Для уточнения результата штукатурку удаляют.
Второе действие. Измеряют высоту. Это размер от подоконника до откоса сверху.
Чтобы точно определить ширину окна, берут ширину проёма и из этого показателя вычитают величину монтажного зазора в двойном размере. А высоту определяют таким способом: берут высоту проёма и от нее отнимают два монтажных зазора, а еще, с целью получения окончательного результата, вычитают высоту профиля для подставки.
Дальше сверяют, насколько проём симметричен, прямолинеен. С определением помогут:
- отвес;
- уровень.
Любая из неровностей и дефектов непременно должна быть отражена в чертеже.
Определение ширины водоотлива
Для этого следует взять показатель имеющегося отлива и прибавить 5 см, этот добавок предназначен для загиба. К тому же приходится учитывать ширину:
- утеплителя;
- последующей облицовки, если фасад будет впоследствии специально облицовываться.
С чего начать
Монтаж окон имеет ряд особенностей:
- Запомните самое главное – оконная рама должна быть надежно зафиксирована.
- Монтаж не производится при температуре ниже 15 градусов.
- Правильно рассчитывайте время – монтаж одного окна у специалистов занимает 2-3 часа.
- Чтобы избежать деформации и оседания монтажной пены в будущем, ее следует заштукатурить.
- Во избежание перекоса оконной рамы, тщательно выравнивайте конструкции по вертикали и горизонтали. В этом вам поможет строительный уровень.
Теоретическая подготовка к монтажу
Теперь рассмотрим инструменты, которые вам понадобятся:
- маркер
- метр
- строительный уровень
- шуроповерт и перфоратор
- монтажная пена
- уголок
- пистолет для силикона
- шпатель
- анкера
Лучшее время для монтажа
Когда приходит решение о смене окон в доме, люди задаются вопросом, а когда же это лучше делать, в какое время года? Уже давно существует мнение, о том, что установка конструкций начинается с ранней весны и заканчивается осенью. Однако сегодня это правило уже не актуально, и вот почему.
Конечно тем, кто знает, как замерить оконный проем под пластиковое окно, или уже имел практический опыт в этом, скажет, что комфортней всего выполнять работу, когда тепло. Кроме этого, большинство строительных материалов не адаптированы под работу в минус по Цельсия. К примеру, пена для монтажа.
К её особенностям можно отнести изменение состояния в зависимости от температуры и влажности. Именно пена являлась самым распространенным материалам при установке окон.
На этом можно и закончить говорить о преимуществах летней работы. К одним из значимых недостатков можно отнести высокий спрос, а следовательно, более высокая стоимость на продукцию и услуги.
Именно за счет этого, с приходом весны во всех фирмах, специализирующихся на ПВХ конструкциях начинается “жаркий” период, и происходит либо снижение качества, либо повышение цен.
Кроме этого, летом не предоставляется возможным проверить насколько качественно ли прошла установка окон, нет ли проникновения холодных воздушных потоков, не образовывается ли конденсат или изморозь. В то время как зимой все эти недостатки можно заметить практически сразу.
А если вы вновь захотите вернуться к строительной пене, то мы скажем вам, что данный вопрос больше не актуален, ведь наука не стоит не месте. Рынок увидел продукт, который позволяет работать даже при минусовой температуре. Комплекты зимней монтажной пены, и специальные тепловые ограждения помогут вам с комфортом провести замену окон тогда, когда вы пожелаете.
После подробного изучения информации вы должны отчетливо понимать, как правильно сделать замер под пластиковое окно. Если это выполнять вдумчиво, без спешки, то результаты будут правильными.
И все же если у вас есть сомнения по поводу того, как померить пластиковое окно, и вы не очень верите в свои силы, стоит доверить работу профессионалу, который полностью возьмет на себя ответственность за результат.
Установка окон ПВХ по ГОСТу
В большинстве случаев, ГОСТ по установке пластиковых окон носит исключительно рекомендательный характер. Тем не менее, мы рекомендуем придерживаться основных требований — это необходимо, в первую очередь, для самого владельца дома.
Существует две технологии монтажа. Установка стеклопакетов своими руками может производиться с распаковыванием окон и без распаковывания. В первом случае необходимо полностью разобрать окно — снять штапики, вытащить стеклопакет, после чего зафиксировать раму с помощью анкерных болтов в проеме, а затем монтировать стеклопакеты и штапики. Во втором случае окно не разбирается, а крепится с помощью специальных крепежных элементов, анкерных пластин, без использования сквозного закрепления с помощью дюбелей. Первый способ считается сложнее и требует определенных навыков работы. Именно поэтому мы будем рассматривать только второй случай, как наиболее предпочтительный для большинства обывателей.
Устанавливаем окна
Прежде чем начать установку окон по ГОСТу, необходимо создать собственный план. Это может быть как самостоятельно разработанный чертеж, так и инструкция, которая идет в комплектации от производителя. Следование плану поможет выполнить работы без ошибок и с максимальной точностью.
Работы выполняются следующим образом:
Установка пластиковых окон по ГОСТу требует придерживаться определенных правил при создании монтажного шва
- Поверхность заранее подготовленного оконного проема обрабатывается праймером для того, чтобы обеспечить лучшую адгезию с гидро- и пароизоляционными лентами. Наносить праймер нужно обычной малярной кистью.
- Снимаем упаковку с окон и на полупериметре рамы проклеиваем уплотнительную ленту ПСУЛ. Это обеспечит дополнительную защиту монтажной пены от вредного воздействия УФ-лучей и атмосферных осадков.
- Оконная рама устанавливается в проем. Данный момент далее мы рассмотрим детальнее.
- Заполняем шов монтажной пеной.
- Следующим шагом необходимо оклеить раму внутренней пароизоляцией. Для этого по внутренней стороне рамы проклеивается паронепроницаемая лента.
Пользуемся следующими правилами при установке пластикового окна:
- Наносим метки на те места рамы, где впоследствии будет происходить крепление.
- К рамам крепятся с боковых сторон крепежные элементы, при этом выдерживается шаг в 50 см. Нужно учитывать, что максимальный отступ с краев должен быть не более 15 см.
- К оконному проему прикрепляются саморезами крепежные элементы — анкерные пластины.
- Окно выставляется на пластиковые монтажные клинья по строительному уровню. Необходимо избегать каких-либо отклонений.
- Для дополнительной фиксации по бокам используются монтажные клинья или обычные деревянные бруски — они вставляются в промежутках между крепежными элементами.
- На внешней стороне окна, после установки рамы, закрепляется диффузная лента под отлив.
- Проемы, которые остались между оконной рамой и стенами, необходимо задуть монтажной пеной.
Установка подоконника
Подоконник идет в одном комплекте с металлопластиковыми окнами. Мастер сам определяет, какая у него должна быть ширина. Проводятся замеры, после чего подоконник аккуратно подрезается под нужную длину. Далее подоконник устанавливается следующим образом:
Установка подоконника
- На деревянные бруски устанавливается подоконник и регулируется по высоте. Регулировка должна проводиться со строительным уровнем, чтобы подоконник находится строго горизонтально по отношению к оконному проему.
- После того, как положение будет окончательно установлено, подоконник снимается, на его боковые части надеваются заглушки. На деревянные бруски, которые являются основанием для подоконника, укладывается клеящая смесь (рекомендуется использовать СМ-11 или аналогичный материал).
- Подоконник повторно устанавливается на бруски и немного прижимается. При этой процедуре необходимо использовать строительный уровень, поскольку подоконник при монтаже может немного повести в сторону.
- После того, как клеящий раствор закрепится, пространство между подоконником и оконным проемом задувается монтажной пеной.
Установка отлива
Установка отлива на окнах
Может устанавливаться как самодельный отлив, так и тот, что идет в комплекте с металлопластиковым пакетом. Если вы приобретаете слив, то нужно учитывать, что он крепиться с помощью саморезов на донный профиль, а выступающая над ним часть окна должна защищать место соединения профиля со сливом. Сам слив монтируется предельно просто: на оконный проем крепится профиль, после чего с помощью саморезов на нем закрепляется слив. Для дополнительной защиты места крепления производится задувание монтажной пеной.
Основные этапы подготовки в частном доме
Подготовка может быть произведена 2-мя способами:
- с помощью опорных арматур;
- путем цельного крепления.
Действия:
- Извлечь старый стеклопакет вместе со штапиками. Пронумеровать их, чтобы при монтаже установить в том же порядке, не допустить появления зазоров.
- Наклонить на себя слегка раму, вынуть стекло.
- Снять с навесов заглушки, открутить болты.
- Повернуть ручку в режим проветривания, приоткрыть. Снять фрамугу так, чтобы с рамы не слетели специальные перемычки для разделения створок.
- Разметить точки под анкера, по 2 снизу и сверху стекольного пакета, по 3 с каждой стороны. Просверлить отверстия.
Если стены изготовлены из ячеистого бетона ((в панельном доме), т.е
хрупкие, то важно выполнять крепежи из анкерных подвесов. Фиксировать к стене закаленными саморезами
Если старые элементы (например, металлические) никак не поддаются снятию, то можно их распилить. Далее очистить рабочую область от пыли.
Изменения с 2002 года
Уже в начале 2000-х стало ясно, что в РФ требования к пластиковым окнам в доме должны быть дополнены требованиями к монтажу пластиковых окон – чтобы хоть как-то держать упомянутого в предисловии к этой заметке монтажного «дядю Васю» в рамках приличия.
Деревянные или пластиковые окна: какие лучше? – вы тоже найдете на нашем сайте.
Если вас интересуют ПВХ-окна с климат-контролем, о них – читайте по адресу: https://oknanagoda.com/okna/otveti/okna-s-klimat-kontrolem.html
Для экономии места на балконе – раздвижные пластиковые окна в следующей статье на нашем сайте.
Так появился на пластиковые окна ГОСТ 30971-2002. Точное его название – «Швы монтажные узлов примыкания оконных блоков к стеновым проемам».
Почему именно швам – такое внимание?
Как уже было сказано: и профили, и стеклопакеты изготавливаются промышленным способом на высокоточном оборудовании, что обеспечивает их потребительские качества – стабильное сопротивление теплопередаче, шумоизоляцию. А вот монтажный шов выполняется вручную. Запенивается монтажной пеной и прикрывается декоративными накладками. Которые не защищают пену ни от влаги, ни от ультрафиолетового излучения Солнца.
Запенивание монтажного шва окна ПВХ
А пропитанная водой монтажная пена – отличный проводник холода. Замечено, что всего после двух лет эксплуатации небрежно установленного окна, через монтажный шов, который занимает менее 5% площади оконного проёма, уходит тепла в 2,5 раза больше, чем через профиль и стеклопакет вместе взятые.
ГОСТ 30971-2002 задает требования к установке окон ПВХ и устройству монтажного шва.

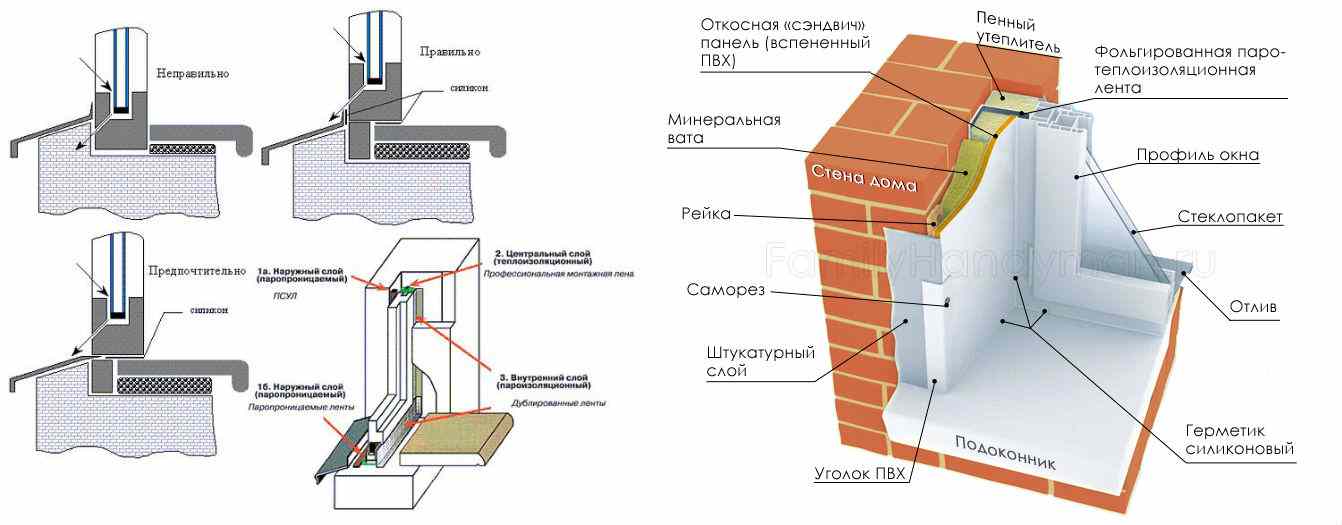

Монтажный шов окон ПВХ ГОСТ 30971-2002 обязует делать трёхслойным. Наружный слой защищает монтажную пену от влаги, ультрафиолета, но является паропроницаемым (в зимнее время парциальное давление пара в теплом помещении в несколько раз выше, чем на улице, и выходящий наружу пар не должен задерживаться в монтажной пене).
Монтажный шов по ГОСТ 30971-2002
Центральный слой – монтажная пена. Требования к установке пластиковых окон предусматривают, чтобы ее сопротивление теплопередаче было в 2 раза выше приведенного сопротивления теплопередаче профиля и стеклопакета. Установка пластиковых окон по ГОСТу предписывает использование монтажной пены с низкими водопоглощающими свойствами: при погружении такой пены на сутки в воду она не должна впитывать более 3% влаги.
Монтаж окон ПВХ по ГОСТ 30971-2002 предусматривает и внутренний слой защиты монтажной пены. Это – пена с низкой паропроницаемостью.
В качестве наружного изоляционного слоя монтаж пластикового окна по ГОСТу 30971-2002 рекомендует использование паропроницаемой саморасширяющейся ленты ПСУЛ которая применяется для уплотнения оконных швов.
Уплотнительная лента ПСУЛ
Что самое важное и даже революционное: установка ПВХ окон по ГОСТу 30971-2002 сопровождается контролем качества монтажа. Исполнитель работ должен предоставить заказчику паспорт на монтажный шов с указанием гарантийного срока (не менее 5 лет). В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества
В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака
В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества. В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака.
Контроль монтажных швов при установке окон ПВХ
Понятно, что ГОСТ на установку пластиковых окон в большей мере – подмога заказчикам-юрлицам. Физическому лицу реализовать прописанную в нем методологию контроля за «дядей Васей» будет сложнее. Мы надеялись, что ГОСТ на пластиковые окна 2017 г. будет адаптирован к возможностям по приёмке окон частными заказчиками – то бишь нами, обычными квартировладельцами. Но в прошлом году такого стандарта издано не было, и, очевидно, его появления придётся подождать еще неопределенный срок.
https://youtube.com/watch?v=ORcLKpyr7NE
Крепление по ГОСТ
Также ГОСТ предусматривает четко указанные расстояния, на которых должны располагаться крепежи и другие конструктивные элементы. Все эти параметры разработаны, исходя из того, что в зависимости от условий и температуры окна могут слегка деформироваться.
Минимальные расстояния между крепёжными элементами не должны превышать:
- для коробок профилей ПВХ белого цвета: 700 мм;
- для коробок из цветных профилей ПВХ: 600 мм;
- расстояния от внутреннего угла оконного блока: 150 — 250 мм;
- импостного соединения до крепёжного элемента: 120 — 180 мм
Эти размеры всегда можно проверить с помощью лазерной линейки.
Рекомендуемые минимальные заглубления (глубина ввинчивания) и посадки дюбелей
| Наименование стенового материала | Минимальное заглубление, мм |
| Бетон | 40 |
| Кирпич полнотелый | 40 |
| Кирпич щелевидный | 60 |
| Блоки из пористого природного камня | 50 |
| Легкие бетоны | 60 |
Крепление на гибкие анкерные пластинынаиболее эффективно сопротивляется нагрузкам, направленным перпендикулярно плоскости оконного блока, таким как ветровые нагрузки, а также эксплуатационные нагрузки, возникающие при открывании створок светопрозрачной конструкции.
Угол изгиба пластины выбирается по месту и зависит от величины монтажного зазора. Пластины крепят к оконным блокам до их установки в проемы с помощью строительных шурупов диаметром не менее 5 мм и длиной не менее 40 мм. Гибкие анкерные пластины крепят к внутреннему слою многослойной стены пластмассовыми дюбелями со стопорными шурупами (не менее 2 точек крепления на каждую пластину) диаметром не менее 6 мм и длиной не менее 50 мм. Одно из условий применения монтажных пластин — это дальнейшая отделка откосов оконного проема оштукатуриванием или облицовкой «сухим» способом.
Обратите внимание на то, что анкерная пластина крепится к стене, а не к штукатурному откосу и должна находиться под уплотнительными лентами, которые используются при монтаже!!!
Особенность анкерных пластин заключается в том, то их применение делает невозможной установку наличников, закрывающих монтажный шов без дополнительных мероприятий по заглублению пластин в откос и последующей заделки углублений штукатурным раствором, шпатлевкой.
Пластиковые окна из цветного ПВХ лучше крепить только на анкерные пластины, т.к. коэффициент линейного расширения цветного пластика в 1,5-2 раза выше, чем у белого, и соответственно температурные деформации больше.
Способы закрепления рамы
Перед тем как установить пластиковое окно своими руками немаловажным моментом является и выбор метода крепления, что будет использоваться в дальнейшем. Фиксацию оконного профиля можно осуществить посредством анкеров или монтажных пластин. Оба варианта обладают собственными сильными и слабыми сторонами, ввиду чего прежде чем отдавать окончательное предпочтение нужно не только ознакомиться с ними более подробно, но и учитывать некоторые особенности помещения.
Первоначально необходимо обращать внимание на материал, из которого состоит стена. Если предстоит поставить окно в кирпичном или панельном доме, то кардинальных преимуществ или недостатков использования того или иного типа крепления почти нет
Когда же возникает потребность производить установку в здании, сооруженном из пеноблоков или газобетона, то более предпочтительным вариантом является закрепление при помощи монтажных пластин.
Особенности монтажа с применением анкерных болтов
Анкера в качестве крепежей в основном используются при монтаже крупногабаритных оконных конструкций, а также тех, что имеют огромный вес. При таком способе фиксации окно устойчиво сопротивляется множеству ударных нагрузок, что возникают, к примеру, в ходе эксплуатации окон с наличием створок, открытие которых можно осуществлять в два разных положения. Кроме этого проходящие насквозь через раму анкерные болты предоставляет возможность выполнить более точное регулирование вертикалей и горизонталей устанавливаемой оконной конструкции. При соблюдении всех правил такое крепление обладает большей прочностью, гарантируя отсутствие вибраций, что могут возникать при сильных порывах ветра. Еще одной положительной стороной является минимальный риск проседания установленной оконной конструкции в ходе дальнейшей эксплуатации.
Существенный недостаток при их использовании заключается в том, что ввиду сквозного просверливания возникает огромная вероятность разгерметизации камер нового окна. Учитывая это, может произойти нарушение баланса температуры внутри них. Второй недостаток фиксации рамы посредством анкеров заключается в необходимости соблюдать предельную точность и избегать даже мелких недочетов при проделывании отверстий в профиле, поскольку в ином случае в результате их некорректного сверления может произойти образование зазоров, неполное закрытие оконных створок и другие отрицательные последствия.
Особенности закрепления пластиковых окон при помощи монтажных пластин
Этот способ является более простым, благодаря чему им может без сложностей воспользоваться даже человек, что впервые столкнулся с такой задачей. При закреплении пластикового окна посредством монтажных пластин удается наверняка избежать разгерметизации стеклопакетов, а также сохранить существенное количество своего времени. Монтажные пластины являются подходящим вариантом для оконных конструкций с глухими стеклопакетами и небольшими габаритами. В конечном счете, внешний вид окна не испортится, поскольку в дальнейшем будет осуществляться отделка откосов, которая позволит полноценно замаскировать их наличие.
Недостаток тоже имеется и заключается в возможном некотором дрожании, которое способно возникать из-за недостаточно плотного прилегания скрепляемых компонентов между собой, поскольку фиксация монтажных пластин производится к профилю, а не как при применении анкеров, когда в нем проделываются сквозные отверстия.
Обратите внимание! Для крепления монтажных пластин в проеме из бетона или кирпича рекомендуется сделать мелкие углубления, благодаря чему удастся избежать потребности в нанесении лишнего выравнивающего слоя перед созданием внутренних откосов.
Крайне часто при установке специалисты сочетают оба вида крепежей. Фиксация с использованием анкеров производится в стены через боковые элементы рамы и профиль окна, а сверху для закрепления задействуют исключительно монтажные пластины. Если установка пластикового окна совершается в деревянной бане, то второй вид креплений применяется в редких случаях, поскольку может произойти их расшатывание. В некоторых ситуациях вместо анкеров используются оцинкованные саморезы.
Правильный монтаж – залог успеха
В соответствии с нормами и требованием ГОСТ в окнах из белого ПВХ расстояние между креплениями должно быть не более 700 мм. и 150-180 мм от внутреннего угла рамы. Диаметр сверла должен быть меньше диаметра самореза.
В рамах просверливаются отверстия для соединения. В эти отверстия вставляются саморезы и скручиваются рамы. При креплении конструкции анкерными дюбелями заранее просверливаются отверстия в раме. Согласно ГОСТу от угла рамы должно быть 150-180 мм. Между крепежными элементами не более 700 мм. Отверстия под дюбели сверлятся с внешней стороны рамы.
Затем подкладываются опорные колодки под рамы. Опорные колодки могут быть изготовлены из древесины твердых пород или пластика. Далее конструкцию необходимо вставить в проем и зафиксировать раму подушками. Затем нужно взять уровень и с его помощью выровнять оконную конструкцию по горизонтали, помогая опорными колодками и подушками.
После горизонтального выравнивания раму необходимо выровнять вертикально относительно фасада с помощью того же уровня и подушек. С внешней стороны необходимо отметить место, где будет приклеена лента ПСУЛ (паропроницаемая саморасширяющаяся уплотнительная лента). После отметки рама вынимается.
Если планируется отделка откосов панелями ПВХ, то необходимо защелкнуть на раму стартовый профиль для откосов.
Со сдвигом 5 мм. от нанесенных отметок наклеивается на внешнюю сторону рамы лента псул. Сначала на верхнюю часть, потом на боковые стороны.
ПСУЛ – предварительно сжатая уплотнительная лента – применяется для соединения паронепроницаемого водоотталкивающего слоя с внешней стороны монтажного шва.
С внутренней стороны для защиты монтажного шва от влаги необходимо наклеить полнобутиловую пароизоляционную внутреннюю ленту и закрепить ее по углам. Затем конструкцию необходимо снова поставить в проем и окончательно выровнять с помощью подушек и опорных колодок.
После этого в стене просверливаются отверстия под дюбеля и вставляются вертикальные распорные колодки по бокам рамы и окно закрепляется.
После закрепления окна можно навешивать створки. Следующий этап – это утепление оконного шва монтажной пеной. Для качественной герметизации лучше использовать профессиональную пену под пистолет с низким вторичным расширением. Перед нанесением пены нужно увлажнить проем с помощью пульверизатора.
Тщательно встряхнуть баллон с пеной и заполнить проемы на 70% их глубины. Швы более 5 мм заполняются пеной в несколько слоев.
Если окно устанавливается зимой, то необходимо использовать морозостойкие материалы и зимнюю монтажную пену. Через 15-20 минут после нанесения пены необходимо закрыть внутреннюю ленту. Под подоконник устанавливается металлизированная пароизоляционная лента. С внешней стороны под отлив устанавливается внешняя диффузионная паропроницаемая лента. Окно установлено.
