Каким должен быть уклон канализации

Возможные уклоны канализации на 1 погонный метр

Два показателя – наибольший и наименьший — определяются по тому, сколько в диаметре принятые трубы. Сам уклон считается из определения на один погонный метр. Так, например, если диаметр конструкций 110 мм, необходимо обеспечивать минимальный уклон величиной 20 мм (2 см). При увеличении размера угол наклона канализационной трубы уменьшается.

Чтобы подсчитать уклон канализации на 1 метр, необходимо вычислить отношение его высоты к длине конструкции. Таким образом, при d50 мм и длиной конструкции в 1 п.м. потребуется обеспечение опустить низ трубы на 0,03 м (3 см).

Простыми словами об уклоне канализации

В нормативной литературе также прописано наибольшее значение
уклона, которое не должно
превышать 15 сантиметров
на 1 м.

Подсчет трубы d110 мм для устройства наружной системы

Чтобы понять последовательность маленьких расчетов, стоит решить одну задачу. Ниже будет рассмотрен расчет уклона канализационной трубы 110 мм для наружной канализации к септику, так как эта конструкция считается наиболее встречаемой при укладке системы. Если читать ГОСТ, то минимальный уклон канализационной трубы равняется 0,02 м (2 см) при расчете на один метр.

Для определения угла уклона, необходимо величину уклона из СНиПа, СП или ГОСТа перемножить с длиной трубы (в данном случае 600 мм). Таким образом, получается выражение 6*0,02=0,12 м. Таким образом, труба длиной 6 метров d110 мм: угол уклона составляет 12 см

Уклон канализации

С помощью этой формулы можно принять во внимание любую длину
трубопровода, будь она хоть 10 метров, хоть 400 сантиметров. Иногда уклон подсчитывается в градусах, но зачастую такое восприятие неудобно.
Существуют также онлайн-калькуляторы
для определения нужного наклона

У них имеется программа для расчетов

Иногда уклон подсчитывается в градусах, но зачастую такое восприятие неудобно.
Существуют также онлайн-калькуляторы
для определения нужного наклона. У них имеется программа для расчетов.

Полезно — наружная система канализации

Внутренняя канализация: необходимый уклон трубопровода

Для устройства внутреннего стока применяются трубы из поливинилхлоридного материала. Диаметр таких отводящих путей может быть 100 мм либо 50 мм. Выполняя монтаж и подключение, нужно непременно брать в учёт нижеследующие допустимые требования:

1. Если есть ответвления, расположенные в горизонтальных плоскостях, между такими ответвлениями необходимо монтировать косой тройник либо крестовину. Данные конструкции представляют из себя фитинги. Кроме того, подобными конструкциями достигается организация перепадов. Отсутствие таких элементов в конструкции может стать причиной возникновения проблем с безопасностью подачи воды к главному стоку.
2. Запрещена организация горизонтальных поворотов сточной системы. Если же без горизонтальных поворотов сточного трубопровода обойтись ни как нельзя, таковые допускается организовать, но следует избегать образования поворотов под прямым углом.
3. Образование прямоугольных поворотов на всём протяжении сточного трубопровода возможно исключительно в вертикальных плоскостях.
4. Организацию стандартного склона трубопровода рекомендуется организовывать таким образом, чтобы он ни как не превышал максимально допустимое значение — 10-20 мм (1-2 см) на каждый погонный метр трубопровода.
5. Канализационная система должна выходить из строения исключительно со стороны улицы, которая наиболее близко расположена к общему приёмнику сточных вод (септику).
6. Между стоком и трубами с холодной и горячей водой необходимо выдерживать нормативное расстояние.
7. Если в строении имеется подвал либо цокольный этаж, в этих помещениях необходимо организовать так называемый лежак для подсоединения к нему магистрали со всеми стояками, с дальнейшим направлением вод к ближайшему сточному колодцу (септику).

Для разных приборов — разные уклоны

Помимо этого, степень уклона для внутреннего бытового стока может быть разным, зависимо от типа применяемых приборов. К примеру, 100-миллиметровая труба, отходящая непосредственно от унитаза, должна располагаться под уклоном 20 мм (2 см) на 1 погонный метр.

Для ванны же всё иначе: 50-миллиметровая труба, какая стандартно устанавливается для вывода воды с этого прибора, должна быть расположена под уклоном 30 мм (3 см) на 1 погонный метр. Для душевой кабинки этот показатель равен 48 мм, для кухонной раковины — 12 мм.

Стояки, предназначенные для отвода трубопроводов от бытовых приборов, обладают диаметром 50 мм (5 см) либо 110 мм (11 см). Уклон 50-миллиметрового сточного трубопровода внутренних канализационных систем высчитывается как для стояков с подведёнными к ним трубами от кухонной раковины и ванны.

Для 110-миллиметрового сточного трубопровода внутренних канализационных систем подсчёт уклона производится как для стояков с подведёнными к ним трубами от унитазов. Что же касается центральных стояков, расчёт уклона стока для таковых СНиПом не нормируется.

Расчет по СНиП

Ссылаясь на правила СНиП, можно трактовать, что минимальный уклон для канализации в квартире или загородном доме зависит, прежде всего, от ее диаметра.

Как пример, уклон канализационной трубы 50 мм составляет 3 сантиметра на один метр на сотку.

Основные правила СНиП:

• Для коллекторов угол наклона рассчитывается в зависимости от наполнения, расхода и скоростей транспортировки отходов.
• Наклон трубы должен находиться в допустимых границах и не превышать их.
• Коэффициент наклона указывает на количество метров наклона на один погонный метр канализационной трубы.
• В СНиП вы никогда не найдете вычисление угла наклона в градусах.

Подбор правильного угла уклона

Прокладывая канализацию, следует рассмотреть вопрос наклона трубы и применить правильные методы достижения такого уклона. Итак, начну с того, что делать запрещается:

Уклон сливной трубы не должен выполняться под острым углом. Да, такое обустройство слива позволяет воде быстрее достигать точки назначения.

Однако при таком устройстве значительно снижаются эксплуатационные характеристики трубопровода.

Различные виды грязи, мусор либо же другого рода нечистоты не будут успевать смываться водой при слишком большой скорости стока и останутся в трубе, что со временем станет причиной образования засора.

Помимо того, фракции фекалий не будут выводится в полной мере. Особенно негативное влияние на функционирование канализационной системы оказывают чересчур большие уклоны или контруклоны.

Отсюда видно, что назвать верным данный способ нельзя, поскольку следует брать в учёт максимально допустимое и минимально допустимое значения угла.

Делать уклон минимально допустимым либо вообще пренебрегать им, монтируя канализационные стоки. Такой подход является совершенно неправильным. Поскольку в случае игнорирования организации правильного уклона становится неизбежным застой воды.

Наиболее верной методикой, которой и следует придерживаться, является выполнение уклона строго в согласии с нормативами и требованиями. Указанными в специально предназначенной для этих целей литературе.

Зачем рассчитывать наклон?

Благодаря правильной организации уклона сточного канала, возможно свести на нет или хотя бы минимизировать вероятность возникновения следующих проблем:

• Застой воды. Является достаточно часто возникающей проблемой владельцев сточной системы.
• Прорыв трубопровода. Отсутствие оптимального потока жидкости способствует возникновению нежелательных отложений и развитию коррозийных поражений внутренних поверхностей конструкций.

Раньше, монтируя канализацию в зданиях многоквартирных типов, расчётами уклона стока на 1 метр практически не занимались. Это становилось причиной постоянных аварийных ситуаций в системах. И требовало регулярного проведения восстановительных работ.

Обеспечивать уклон необходимо не только лишь в помещениях городских домов. Стоковые системы обустраиваются непосредственно в домах, расположенных в частных секторах, в саунах и банях.

Неправильный монтаж канализационной трубы

Стоковые каналы, обустроенные в таких помещениях, заменяют выгребные ямы. Для этого устраиваются так называемые септики в виде колодцев, принимающих в себя сточные воды и иные отходы.

Выполнение работ

Для разбора старой канализации нужно:

1. определить трудные места, где потребуется дополнительная работа. К примеру, место, где трубопровод проходит через стену;
2. с использованием зубила демонтировать старые трубы. Нельзя допустить попадание чугунных частиц в главную магистраль;
3. если менять магистральный стояк не нужно, то трубу отпилить посредством болгарки.
4. После демонтажа работы прекращаются до полного остывания соединительных частей.

Что касается монтажа пластикового трубопровода – есть два способа. Первый основывается на монтаже с помощью клея:

1. нарезать трубы на нужные длины;
2. края зачистить наждачной бумагой, обезжирить;
3. в необходимых местах нанести клей;
4. соединить;
5. оставить до полного высыхания – 1 час.

Второй способ:

1. нарезать трубы, зачистить их;
2. нагреть паяльное устройство до 260 градусов;
3. зафиксировать соединитель и трубу на паяльнике;
4. соединить в разогретых местах;
5. проверить швы.

Уклон канализационной трубы

Казалось бы, что проще — сделать угол наклона больше, сбросовые воды быстрее попадут в канализационный колодец. Что получается на практике? Поток слишком сильный, вода быстро сливается в колодцы, твёрдые частицы не транспортируются, и отходы осаждаются на внутренней поверхности труб. По этой причине соединения трубной системы будут подвергаться излишним нагрузкам, отличным от расчётных величин. Со временем это приводит к износу и заиливанию. Потребуется ремонт менее чем через год.

Во втором варианте мастер игнорирует необходимость наклона слива, забывая о естественном движении воды под действием сил гравитации. Вода вместе с отходами стоит без движения, канализационная система засоряется.

Верный способ проектирования заключается в соблюдении строительных норм и правил. Рекомендован уклон канализации на один метр СНиП 2.04.01−85 “ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ” и СНиП 2.04.03−85 «КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ».

Как проверить правильность коэффициента наполненности

Следует выдерживать соотношение трёх составляющих: длины участка канализации, сечения и угла наклона. Чем меньше диаметр, тем больший наклон потребуется при прокладывании труб, так как скорость потока зависит от сечения и должна обеспечить транспортировку твёрдых отходов во избежание засорения или заиливания.

Уклон 1 на 1 метр СНиП регламентирован:

1. при диаметре 50 мм потребуется уклон в 30 мм;
2. при увеличении диаметра до 110 мм уклон снизится до 20 мм;
3. если диаметр составит 200 мм, уклон уменьшается до 7 мм.

Для упрощения работы уклон измеряют миллиметрами, хотя правильнее указывать в градусах.

Для каждого объекта, присоединённого к системе канализации, требуется свой наклон, так как сечение слива труб разное, и расстояние от центрального слива до сифона тоже определяется СНиП.

Правила установки сливов различных объектов

Угол наклона канализационной трубы для сливных объектов:

• Для слива ванны используются трубы сечением 40 мм или 50 мм. При отводе стока из ванны уклон принимается меньше допустимого, так как отсутствуют твёрдые частицы отходов. Угол уклона для труб такого диаметра 30 мм.
• При установке душа выполняется слив сечением 40 мм или 50 мм. Требуется превышение угла уклона до 48 мм для быстрого стока.
• К унитазу обычно подводят трубу диаметром 100 мм. Для труб такого сечения угол уклона – 20 мм.
• К раковинам подходят трубы 40 или 50 мм. Максимальное расстояние до сифона до 0,8 м. Требуется превышение уклона.
• Для биде подводят слив сечением от 30 до 40 мм, уклон рекомендуется 20 мм.
• Для мойки подойдут сливные трубы 40 или 50 мм при угле уклона 36 мм.

В многоэтажных домах раньше не делали уклоны канализационных труб, это часто приводило к их повреждению и засорению.

Что такое угол уклона канализационных труб

Канализация в жилых домах и в квартирах работает в основном за счет гравитации. Поэтому вся система канализации должна быть наклонена. Наклон измеряется в сантиметрах на 1 погонный метр трубы. Такая единица измерения выбрана из-за того, что измерять наклон в градусах сложнее, а отклонение в 1° может вызвать сильное отклонение от цели на нескольких метрах трубопровода.

Для сантехприборов допустимы разные уклоны:

• для раковины со сливом Ø 40-50 мм нормальный уклон составляет 0,035;
• для унитаза со сливом Ø 100 мм — 0,02;
• для мойки со сливом Ø 50 мм — 0,035;
• для ванны со сливом Ø 40-50 мм — 0,035.

Для чего нужен уклон канализационной магистрали

Если канализация выполняется безнапорной, то движение стоков организовывается самотеком. Это значит, что движение сточных вод будет определяться действием сил гравитации, для чего, собственно, и требуется укладка канализационной трубы под наклоном.

Как функциональность канализационной системы зависит от уклона

Ровно уложенная труба заиливается, т.к. содержащиеся в воде твердые частицы из-за отсутствия напора оседают на дне трубопровода. В результате сужается просвет канализационной магистрали, а также возникает риск срыва гидрозатвора в сифонах и, как следствие, выброса в помещение зловонных запахов. Гидроудар, спровоцированный одновременным сливом большого количества воды, вообще может привести к протечке контура. Застой воды в чугунном трубопроводе активирует коррозийные процессы.

Чтобы избежать подобных проблем, самотечная система канализации должна укладываться с уклоном, причем его значение не должно определяться самостоятельно. На это строительными нормами предусмотрены определенные стандарты.

Чем плох излишний уклон?

У неопытных строителей может возникнуть соблазн сделать трубу как можно более наклонной, чтобы нечистоты уходили быстрее. Но и такой подход неверен. При слишком крутом спуске происходит заиливание трубы из-за того, что вода сходит слишком быстро, не успевая смыть более твердые фракции нечистот, которые затем прилипают к внутренней поверхности.

Кроме этого, может происходить срыв водяных запоров в сифонах, а значит, воздух из очистной системы попадет в жилые помещения. Стоит ли объяснять подробнее, какой именно запах он принесет в них?

Есть и еще одна причина, по которой трубы не следует оставлять недозаполненными. В условиях агрессивных сред приток воздуха к поверхностям приводит к их ускоренной коррозии, и в результате снижается срок их службы.

Провисы канализационнойтрубы.

Так же особенно важно избежать отрицательных углов при прокладке канализации. Ведь в провисшем участке трубы скапливаются стоки, что приводит к засорам, а зимой и к замораживанию стока

Как рассчитать самостоятельно наклон канализационных труб

Вы можете самостоятельно найти значение уклона труб, обустраивая своими руками канализацию в доме. Как это сделать, я расскажу дальше.

Определение уклона

Основной трудностью, с которой вы столкнетесь, как непрофессиональные строители, будет то, что мера наклона непонятна. В СНиПах и справочниках, являющихся руководством к действию для любого строителя, показываются дроби, например 0.035 либо 0.007. Скорее всего, вы привыкли использовать градусы и не поймете, какой же уклон труб обозначают данные числа.

Спешу вас успокоить, тут все предельно просто: данные дроби показывают отношение высоты понижения к метровой длине труб. Легче всего параметром оперировать в сантиметрах, например 3.5 см на 1 м либо 0.7 см на 1 м, как в выше приведенных мною примерах.

Длина сети в метрах при умножении на значение наклона даст вам общую его высоту на всем протяжении ветки.

Приведу пример:

1. Допустим, общая длина трубопровода составляет 6 метров и необходим его уклон 0.08.
2. Следовательно, меж началом (ближним к сливу) и концом (вход в стояк) трубы должен быть такой перепад: 6∙0.08=0.48 м или 48 см.

Как вычислить наполненность труб

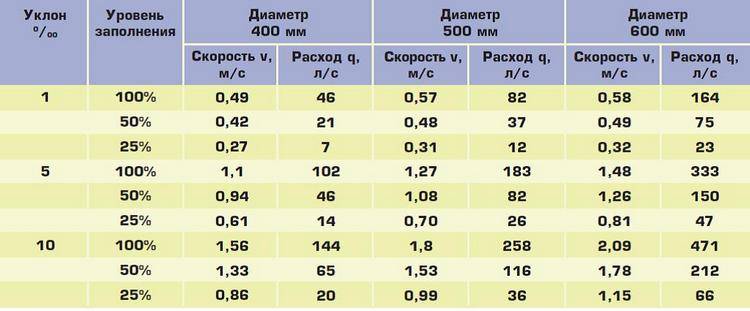

Наполненность трубы канализации.

Основным параметром, которым следует руководствоваться при укладке канализационной трубы, является ее наполненность. Вы можете определить ее, согласно формуле: u=H/d. В ней:

• H является высотой уровня стоков в трубе;
• d обозначает ее диаметр.

При этом:

• когда u=0, то это значит, что труба пуста;
• когда u=1, то она наполнена полностью;
• оптимальные величины для наполненности (К), при которых слив работает наиболее эффективно – это вилка 0.5-0.6.

Подобный диапазон объясним разными характеристиками материалов изготовления труб и уровнем потенции к созданию разграничивающего слоя, удерживаемого подле их внутренних стенок.

Приведенные мною величины наполненности дадут возможность течь отходам со скоростью около 0.7 метров в секунду. Она даст возможность твердым фракциям держаться во взвешенном виде и не оседать на стенках труб.

Подытоживая все вышенаписанное, я подвожу вас к мысли, что проектные характеристики трубопровода вам надо рассчитать по формуле K≤V√u. В ней:

• К — является оптимальной степенью наполненности (0.5-0.6);
• V — обозначает скорость тока отходов;
• √u – это квадратный корень из заполняемости труб.

Как отмерить необходимый угол

Для определения нужного угла можно использовать пузырьковый угол.

Как вы уже поняли, минимальный уклон сети в квартирах зависим от сечения укладываемых труб. Так, для 50-миллиметровых изделий он должен быть 3 сантиметра на 1 метр их длины, для 85 и 100-миллиметровых — 2 сантиметра.

1. Вы можете озадачиться вопросом, как выставить уклон трубы канализации, чтобы не вышло ошибки. Ведь полы далеко не всегда имеют абсолютно правильную горизонтальность. Я вам настоятельно рекомендую для этого использовать лазерный либо пузырьковый уровень.
2. Также я советую вам натянуть разметочный шнур. Вы можете применить его при входе ветки в стояк и как эталонную вертикаль.

Угол входа трубы в стояк.

Ниже я публикую для вас еще одну таблицу с оптимальными и минимальными уклонами канализационных труб.

Сантехнический прибор	Диаметр трубы, в миллиметрах	Наклоны
Оптимальный	Минимальный
Раковина	40	0.035	0.025
Унитаз	100	0.02	0.012
Ванна, умывальник, писсуар	40-50	0.035	0.025
Мойка	40	0.035	0.025

Уклон для труб внешней канализации

Профессиональная схема укладки канализационных труб.

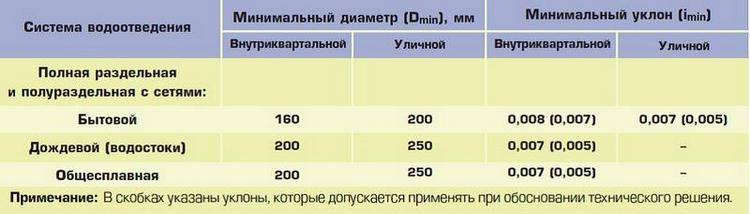

В таблице ниже я привожу правильные наклоны для труб внешней канализации, обладающих большим сечением, относительно внутренней части системы.

Сечение трубы, в миллиметрах	Оптимальный уклон, в метрах на 1 м длины трубы	Наклон в условиях особых, в метрах на 1 м длины трубы
150	0.008	0.007
200	0.007	0.005

Под особыми условиями инструкция подразумевает необходимость строительства системы, когда какие-либо причины мешают обустроить оптимальный наклон. Иными словами, это минимально допустимая степень снижения внешних канализационных труб.

Как я уже писал, существует и максимальная величина данного параметра. Оно равна 0.15. При уклоне больше чем 15 см на один метр труб, отводящая стоки система будет функционировать малоэффективно. Сеть станет заиливаться при слишком быстром сбросе жидкости и быстро закупорится.

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Тип прибора	Расстояние между стояком и сифоном (без учета вентиляции), м	Диаметр сливной трубы, мм	Оптимальное значение уклона системы
Биде	0,7-1	30-40	1:20
Мойка	1,4	30-40	1:36
Раковина	0,1-0,8	40	1:12
Ванна	1,1-1,3	40	1:30
Душевая кабинка	1,6	40	1:48
Слив комбинированного типа (душевая кабинка, мойка, ванна)	1,8-2,3	50	1:48
Труба для сливов от стояка	—	1000	—
Унитаз	не более 6	1000	1:20
Центральный стояк	—	65-75	—

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

• уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
• минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
• рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

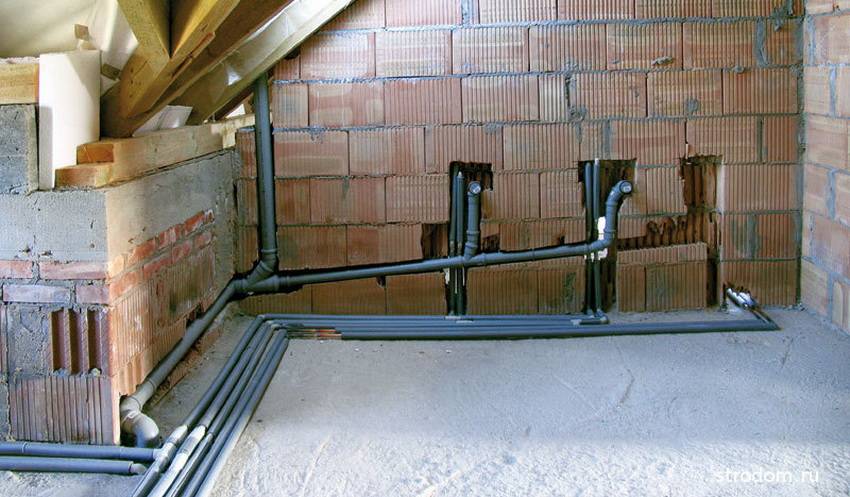

Монтаж внутренней канализации согласно всем требованиям СНиП

• не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
• использование прямых углов в вертикальной системе категорически запрещено;
• допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

• трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
• нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
• работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка

При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.
