Коллекторно-смесительная группа
В разных схемах это оборудование может указываться по-разному. Где-то есть отдельно смесительный узел и коллектор. Где-то они объединены. Или есть только коллектор. Все это рабочие варианты, просто подобраны они для разных систем.
Различная комплектация и выполняемые функции
Смесительный узел: для чего и когда нужен
Как уже говорили, обычно теплый водяной пол — часть системы отопления. Причем, дополнительная часть. Основное тепло дают радиаторы. На них подается горячий теплоноситель. Вплоть до 95°С. Для теплого пола максимальная температура — 50°С. Чтобы понизить почти кипяток до просто горячей воды и нужен смесительный узел.
Смесительная группа — это регулируемая перемычка между подачей и обратным трубопроводом. С ее помощью в горячий теплоноситель от котла подается некоторое количество холодного. Таким образом понижается температура до заданного значения.
Смесительный и насосно-смесительный узел. Необходимая вещь для большинства систем водяного подогрева
В этот узел обычно включают и насос. Даже если есть насос в котле, на водяной теплый пол нужен свой. Это система с высоким гидравлическим сопротивлением. И чтобы обеспечить нормальное движение теплоносителя, требуется свой насос, способный преодолеть это сопротивление.
Всегда ли нужен смесительный узел? Не всегда. Он не нужен, если от котла или из стояка идет теплоноситель с требуемой температурой. Например, если стоит конденсационный газовый котел. Или есть стояк с теплоносителем +40-50°C. В таком случае просто ставят насос на подающий или обратный трубопровод. И это все.
Коллектор и его комплектация
Коллектор теплого пола (называют еще гребенка) выполняет сразу несколько функций. Основная — распределение теплоносителя по контурам на подаче и сбор его на приеме. С этим справляется самая элементарная труба с наваренными отводками. Вернее, два подобных устройства. К отводкам подключаются трубы. К одной — подача, к другой — обратка. Элементарное устройство.
Так выглядят коллекторные группы теплого пола
К необходимым компонентам этого узла также относятся два крана — на подающей и обратной гребенке. Через них система заполняется теплоносителем, а затем опрессовывается (при помощи специального устройства проверяется повышенным давлением). Через эти же краны теплоноситель сливается. Также очень желательно иметь тут манометр для контроля давления. Это то, без чего обойтись сложно.
Вроде с обоими узлами понятно. Но почему группа может называться коллекторно-смесительной. Потому что в большинстве случаев требуются оба этих узла. Ставить отдельно, один за другим — это дополнительные фитинги. А они всегда самые дорогие компоненты системы. А еще дополнительные соединения увеличивают риск протечки. Поэтому производители и делают в одном корпусе смеситель и коллекторный узел. И называют его соответственно.
Расходомеры
Такой вариант — просто труба с отводками — работает нормально только при условии, что все подключенные контура имеют одинаковую длину. Так рекомендуют делать специалисты. Но на деле получается так спланировать систему очень редко. А если контура будут разной длины, то греться они будут по-разному. Самым горячим будет самый короткий. Он будет иметь наименьшее гидравлическое сопротивление, так что большая часть теплоносителя потечет именно через этот контур. Самым холодным, соответственно, будет самый длинный.
Расходомеры — часть комплектующих, позволяющая сбалансировать гидравлическое сопротивление различных по длине контуров теплого водяного пола
Чтобы избежать подобной картины, на подаче ставят расходомеры, которые выравнивают гидравлическое сопротивление контуров. Они ставятся на каждый из контуров. Все что они делают — при необходимости уменьшают просвет, что повышает гидравлическое сопротивление. Таким образом выравнивается интенсивность движения теплоносителя по контурам различной длины.
Терморегуляторы
Есть еще одно устройство, которое ставят на отводки коллектора теплого пола. Это терморегуляторы. Могут быть ручные или с сервоприводами. Ручные вам придется крутить самостоятельно, а сервоприводы требуют наличия термостата с датчиком температуры, от которого тянут провода управления. Система получается более дорогая и сложная в установке, но и дает более высокий уровень комфорта. С таким устройством вы можете задавать температуру пола в каждой комнате независимо от других.
Устройство теплого водяного пола с возможностью автоматической регулировки его температуры
Какие выбрать: расчеты и нюансы
Рынок строительных материалов предлагает потребителю множество видов труб, которые используются при монтаже отопительных систем, водоснабжения горячего и холодного типа.
Какие трубы лучше для теплого водяного пола? На какие критерии необходимо ориентироваться при выборе?
Перед покупкой нужно сравнить показатели стоимости материала, сложности его монтирования и длительности эксплуатационного срока.
Гарантией качественности может служить бренд, но только при том условии, что продавец готов предоставить все сертификаты соответствия.
Трубы для теплого пола какие лучше? Практикуют установку металлопластиковых и полимерных систем. Последние производятся из сшитого полиэтилена. Однако, если финансовая сторона вопроса не является проблемой, то приобретают и медные изделия.
Но на практике это происходит весьма редко. Для каждого вида характерны свои эксплуатационные и технические параметры, различен и подход к монтажу.
При закладке пола нужно учесть, что одна петля может быть выполнена исключительно из одного цельного куска
Рекомендовано обратить внимание на такой среднестатистический подсчет: 100 м бухты хватит на покрытие площади в 20м2
Ориентируясь на общую площадь, рассчитывают примерный расход
Крайне важно, чтобы при проведении такого подсчета, в нем не учитывались бы участки, где пол обогревать не нужно. Так экономят лишние погонные метры
Укладку обычно производят при размере «шага» в 30 см. Отклониться от такого значения нужно около окна, дверей и у наружных стен. Поскольку в этих частях комнаты теплопотери всегда будут больше, чем в укладки становится равен 15 см.
Нельзя укладывать трубу ближе 7 см от стены. Если величина «шага» будет превышена, то живущие в квартире будут ощущать перепад температур по зонам пола, а его поверхность не прогреется равномерно.
Для комнаты средних габаритов необходимо примерно 60 м трубы. Если длину теплопровода предполагается увеличить, то устанавливается второй коллектор, утроить – третий.
Каждый из них обслуживает равную часть системы. Какой диаметр трубы для теплого пола лучше? Обычно труба диаметром 16-20 мм прогревает 10-15 мс2 поверхности по обе стороны от себя.
Помимо параметров длины и способов укладки – нужно прос
Как рассчитать необходимое количество для теплого пола?
Протяженность трубопровода в контуре водяного пола зависит от:
- способа укладки труб и шага между их витками;
- площади активной зоны (где нужен нагрев напольного покрытия);
- удаленности смесительно-коллекторного шкафа.
Теплый пол устраивается только на открытом пространстве помещения. Под мебелью и бытовой техникой класть трубы напольного водяного отопления нельзя из-за риска локального перегрева стяжки в этом месте. Плюс от стены они должны быть отведены на 30–50 см.

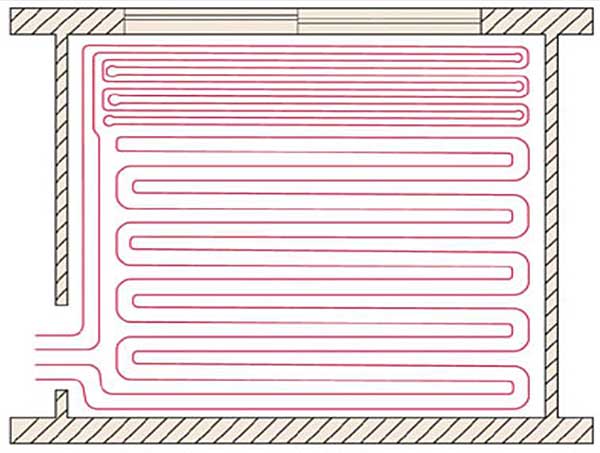

Виды укладки труб
Самый оптимальный вариант расчета ТП – на миллиметровой бумаге нарисовать схему с раскладкой трубы и формированием одного или нескольких контуров. Это позволит точно подсчитать требуемый метраж и необходимое количество бухт. Только не забываем добавить несколько метров на каждый змеевик про запас.
Чтобы зафиксировать трубы на положенных местах, используется сетка для стяжки пола либо они укладываются на плитный ЭППС со специальными выступами сверху. Влияния на метраж способ монтажа не оказывает.
Особое внимание надо уделить конфигурации трубопровода с теплоносителем. Превышать его длину в отдельном контуре выше 100 м не рекомендуется из-за излишнего роста гидравлического сопротивления
Каждый такой напольный змеевик должен закрывать 15–30 м2 пола, максимум допустимы – 40 м2. Если помещение больше, то контуров придется делать несколько, что также повлияет на метраж требуемого трубного материала.
Шаг между витками труб теплого пола варьируется в пределах 100–300 мм. Чем ближе их расположить, тем теплее будет на этом участке комнаты. Однако делать шаг менее 100 мм нельзя из-за ограничений, связанных с допустимым радиусом изгиба конкретного трубного изделия. А увеличивать его не стоит из-за риска появления на полу холодных и горячих полос под ногами.
Расчет необходимого количества труб
Требования, предъявляемые к трубам
Перед тем как планировать обустройство теплого пола, важно знать о правилах монтажа и регламентированных ограничениях:
- проект предусматривает толщину и длину труб в контуре теплого пола и соотношение этих параметров с несущей способностью перекрытия, особенно, если квартира находится не на первом этаже дома;
- для обустройства теплого пола нужны специальные трубы;
- к качеству и прочности труб для создания контура предъявляются высокие требования, т.к. большинство современных систем предполагают заливку труб цементной стяжкой.
Побочным эффектом теплого пола является поднятие уровня пола и сокращение технологического пространства между потолком и напольным покрытием. При расширении площади жилых помещений прямо пропорционально увеличивается толщина труб, чтобы обеспечить необходимый теплообмен. В результате установки толстой трубы с бетонной стяжкой теряется до 10 см от высоты помещения.
Для теплого пола применяются трубы, способные выдерживать не только давление теплоносителя, но и бетонной стяжки. Лопнувшая труба с горячей водой приведет к неизбежным материальным потерям, придется делать ремонт помещения, а часто и не в одной квартире.
Советы по расчёту тёплого пола водного типа
Перед тем как приобретать инструменты и материалы для организации подогревающей коммуникации в полу, обязательно необходимо определиться с будущей схемой трубопровода и произвести его расчёт. Схему укладки труб для водяного тёплого пола выполняют как чертёж, который учитывает расположение контуров. Это необходимо для того, чтобы упростить проведение ремонтных работ в случае поломки того или иного элемента коммуникации.
Диаметр трубы — важный параметр, который связан с определением длины того или иного участка отопительной системы
Правила, которые помогут выполнить расчёт будущей коммуникации для подогрева напольного покрытия:
- протяжённость контура, который имеет показатель сечения 16 мм, не должна быть выше, чем 100 м. В свою очередь, контур с показателем сечения 20 мм должен обладать длиной не более 120 м. Такие ограничения необходимы, так как при превышении определённого размера контура понижается давление в системе;
- разница между показателями длины нескольких контуров должна быть минимальной;
- как правило, большие комнаты подразделяются на несколько контуров;
- в случае если трубопровод в полу оснащён достаточной изоляцией, то тогда его показатель шага должен составлять 15 см. В холодных регионах страны, где температура зимой может опускаться ниже -20 °C рекомендуется сокращать шаг коммуникации до 10 см;
- пятнадцатисантиметровый шаг учитывает определённый расход труб на 1 м² (примерно 6,7 м трубопровода). При десятисантиметровом шаге расход трубных элементов на 1 квадратный метр составляет около 10 м;
- для определения показателя плотности потока теплоносителя необходимо воспользоваться следующим уравнением: общий показатель теплопотерь помещения, измеряемый в Ваттах, необходимо поделить на площадь прокладки трубопровода (без учёта отступов от стен);
- чтобы определить средний температурный показатель в системе необходимо измерить температуру на входе в контур и на выходе из обратной линии, после чего сложить эти два показателя и разделить на 2;
- максимальная температура воды, транспортируемой по трубам подогревающей коммуникации этого типа, не должна быть выше 55 °C;
- протяжённость контура вычисляется следующим образом: активную площадь обогрева делят на шаг прокладки коммуникации. В таком случае активная площадь исчисляется в метрах квадратных, а шаг прокладки — в метрах. К полученной цифре необходимо прибавить размер загибов и дистанцию до коллекторного устройства.
При расчете частоты шага укладки трубы учитывается тип помещения, теплопотери в нем и климат региона в целом
Какой материал труб лучше?
Зная основные требования к трубам, легче оценить преимущества и недостатки материалов, наиболее часто используемых для монтажа гидравлического пола.
Сшитый полиэтилен
В отличие от обычного полиэтилена, в котором связи между углеводородными цепочками очень слабы, его усовершенствованный аналог гораздо плотнее. В результате прессования под высоким давлением получается сшитый полиэтилен (РЕХ), обладающий множеством положительных свойств:
- устойчивость к механическим нагрузкам – полимер не лопается, не трескается, не стирается, его невозможно поцарапать;
- термостойкость – изделие нормально работает в диапазоне 0-95 оС, плавление начинается после 150 оС, горение – при 400 оС;
- коррозионная и биологическая устойчивость – на сшитом полиэтилене никогда не появится ржавчина или грибок;
- экологичность – материал полностью безопасен для здоровья, ни при каких условиях он не выделяет вредных соединений.
Трубы из сшитого полиэтилена
Часто спрашивают: если сравнивать разные трубы для теплого пола – какие лучше укладываются? Самыми пластичными считаются именно РЕХ-трубы: они легко гнутся и не ломаются даже после нескольких перегибов на одном и том же участке.
Специалисты рекомендуют при выборе РЕХ-труб обратить внимание на две важные характеристики:
- степень сшивания — она должны быть не менее 65-80%, иначе материал будет непрочным;
- способ сшивки молекул.
В таблице ниже указаны разновидности труб из сшитого полиэтилена, которые можно использовать для изготовления водяного пола.
Таблица 2
| Вид трубы | Минимальная плотность сшивки |
| PEX-a | 75% |
| PEX-b | 65% |
| PEX-c | 60% |
Наивысшим качеством обладают трубы категории РЕХ-a, но цена их достаточно высока. Более доступна по стомости категория РЕХ-b, тоже имеющая хорошие технические характеристики.
Теплый пол с трубопроводом из сшитого полиэтилена
Металлопластик
Это недорогой и надежный вариант, пользующийся повышенным спросом. Материал состоит из нескольких слоев, склеенных между собой. Внутренняя сторона стенок идеально гладкая за счет полимерного покрытия. Оно предохраняет алюминиевую основу и клеевые составы от разрушительного действия воды.
Металлопластиковые трубы также состоят из полиэтилена (сшитого или термостойкого) и имеют дополнительный алюминиевый слой
Плюсы металлопластиковых труб:
- продолжительный срок эксплуатации – производители гарантируют их работоспособность в течение 50 лет;
- коррозионная стойкость;
- безопасность для здоровья – полимеры химически нейтральны, не реагируют с растворенными в воде веществами;
- малый удельный вес;
- хорошие звукоизоляционные качества – теплоноситель перемещается по контуру практически бесшумно.
Трубы из металлопластика
Полипропилен
Однако есть много существенных минусов для использования этого материала для системы теплого пола. Один из них — неудобство при монтаже. Полипропилен достаточно жесткий, поэтому минимальный радиус гибки соответствует 8-9 диаметрам трубки (у сшитого полиэтилена -5-6). К примеру, 16-миллиметровую полипропиленовую трубу можно укладывать с шагом не менее 128 мм. Иногда этого недостаточно для обеспечения заданной тепловой мощности. Кроме этого полипропилен обладает невысокой теплопроводностью и высокой степенью линейного расширения. Еще один нюанс – жесткое требование к температуре: в помещении, где монтируется контур должно быть не менее 15 оС.
Трубопроводы из полипропилена широко востребованы для монтажа водопроводных систем и радиаторов отопления, а для теплого пола это не лучший вариант
Медь
Этот металл успешно конкурирует с синтетическими материалами. Преимущества меди таковы:
- высокая теплопроводность;
- долговечность – при выполнении всех технических требований к монтажу и эксплуатации трубы прослужат не менее 50 лет;
- пластичность;
- термическая и механическая прочность – медная трубка ни при каких условиях не лопнет, не потрескается и не расплавится.
К недостаткам медных труб относятся:
- высокая стоимость материала – к расходам на сами трубы добавляется стоимость медных соединений;
- сложность монтажа — он осуществляются с помощью трубогиба и пресс-машины, для обслуживания такого оборудования нужна профессиональная подготовка;
- чувствительность к качеству воды – если она щелочная или кислотная, начинается коррозия труб (то же самое происходит при контакте меди со стальными фитингами).
Теплый пол из медных труб
Подводя итоги сравнения материалов, отметим, что специалисты рекомендуют остановить свои выбор на полиэтилене или металлопластике.
Выбор типа трубы для теплого пола: какие лучше
Все материалы имеют положительные и отрицательные стороны в использовании. Ниже будут рассмотрены 4 вида самых популярных для тёплого пола труб, которые применяют в основном профессионалы.
Популярными являются металлопластиковые трубы для утепления пола
А именно:
- Медные;
- Металлопластиковые;
- Полипропиленовые;
- РЕХ-трубы.
Первый вариант дорогостоящий, медь – универсальный стройматериал, и укладка пола медными трубами, гарант долговечности. Несмотря на то, что время не стоит на месте, и появляются все новые материалы, «красная» медная трубка все еще остается актуальной в устройстве напольного покрытия. Основное достоинство материала – долговечность.
Медь устойчива к образованию ржавчины, а трубки из нее отлично выносят сложные температурные режимы, механические нагрузки. Трубы из меди для тёплого пола не треснут, не расплавятся, не лопнут. Благодаря высочайшим эксплуатационным характеристикам, стройматериал можно смело использовать в современных системах отопления. Если соблюдаются все условия, которые рекомендует изготовитель, медные трубы прослужат более 50 лет. Это окупает первоначальные денежные вложения. Приобрести их можно в любом строительном торговом центре, таком, например, как Леруа Мерлен.
При всех преимуществах и отличных технических характеристиках, трубы из меди имеют и недостатки. Материал восприимчив к жёсткости, кислотности воды, трубы могут быстро испортиться. Не следует очень часто выполнять слив воды из систем с медными трубками. Также не следует сочетать медь/сталь, чтобы не было отрицательных электрохимических процессов. Что касается монтирования, то соединения трубок из меди с помощью специальных пресс-фитингов надежны. Они иногда прочнее, чем сами трубы. Пресс-машины дорого стоят, поэтому для монтажа, необходимо приглашать мастеров, что приведет к дополнительным финансовым тратам.
№1. Требования к трубам
Преимуществ у водяной системы теплых полов хоть отбавляй. Это и экономичность, и равномерный прогрев, и долговечность, и возможность регулировать температуру, и отсутствие радиаторов отопления, которые часто только мешают организовать интерьер мечты. Проще всего организовать отопление водяным теплым полом в частном доме – в многоэтажке задача значительно усложняется. Потребуется проводить реконструкцию существующей системы отопления либо устанавливать собственный электрический котел, чтобы не нарушать систему отопления всего дома и не отнимать тепло у соседей.
Надежность и долговечность теплого пола зависят во многом именно от труб, которые должны будут десятки лет находиться под стяжкой, сохраняя целостность и герметичность. К ним выдвигаются такие требования:
долговечность и способность выдерживать перепады давления и температуры. Трубы, предназначенные для горячего водоснабжения не подходят
Обращайте внимание на продукцию известных и зарекомендовавших себя производителей, которые дают гарантию на трубы 50 лет и более;
надежная изоляция и герметичность, ведь отопительная система должна быть защищена от окисления;
эластичность и устойчивость на изгиб. В процессе монтажа трубы сгибаются для достижения равномерного прогрева пола, поэтому при их установке и дальнейшей эксплуатации они не должны ломаться и трескаться, нарушая тем самым герметичность системы;
оптимальный диаметр труб – 16 или 18 мм, при этом высота пола увеличивается незначительно, а необходимость в дополнительном оборудовании, обеспечивающим нормальную гидравлику системы, отпадает;
коэффициент расширения должен составлять 0,25 мм/мК, теплопроводность – 0,43 Вт/мК.
В системах теплого пола используются преимущественно металлопластиковые и полиэтиленовые трубы, реже – медные, полипропиленовые и гофрированные стальные трубы. Нормами запрещено использовать чугунные трубы.
Преимущества и недостатки водяного тёплого пола
Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.
Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.
Эффективность работы водяных полов зависит от хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.
Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.
Сшитый полиэтилен или металлопластик для теплого пола
В завершение сравнения труб из сшитого полиэтилена и металлопластиковых, мы можем сделать следующий вывод – эти два вида имеют приблизительно одинаковые характеристики.
Отличия заключаются в том, что металлопластиковая труба имеет большую теплопроводность, быстрее прогревается, и позволяет сократить время при монтаже, однако такие трубы имеют стоимость несколько выше, нежели из сшитого полиэтилена.
Сшитый полиэтилен все чаще сейчас применяется для обустройства внутрипольного обогрева. Сам материал, конечно же, достаточно дорог. Однако сшитый полиэтилен очень удобен в работе и отвечает всем обозначенным выше требованиям, в том числе долговечности эксплуатации и высокой теплопроводности.
- Характеристики и свойства этих двух типов очень похожи:
- соединение элементов не требует специальных инструментов и особой квалификации исполнителя;
- процесс монтирования не занимает долгого времени;
- оба типа изделий поддаются сгибанию. Кстати, именно эта особенность выгодно отличает их от еще одной разновидности труб – полипропилена, который требует различных тройников и уголков.
Если анализировать степень надежности, то тут, конечно, на первом месте сшитый полиэтилен, потому как системы с его применением используют специальные фиксирующие гильзы, роль которых – герметизировать место стыка отрезков.
Металлопластик не имеет такого элемента и там соединение трубы и фитинга открытое, что со временем может стать причиной течи.
Оба типа располагают разными температурными режимами: если сшитый полиэтилен эксплуатируется при +95°С, а в одиноких случаях и при +110°С, то металлопластик не рекомендуется эксплуатировать при температуре выше +75°С.
Что касается кислородной непроницаемости, то оба типа располагают довольно высоким уровнем этого фактора, но если принимать во внимание вопрос прочности, то тут, конечно, преимуществом владеет сшитый полиэтилен. Вот, к примеру, цикличное замораживание и размораживание никак не влияет на PEX, но если вода замерзнет в металлопластике, то такое изделие, скорее всего, попросту разорвет
Вот, к примеру, цикличное замораживание и размораживание никак не влияет на PEX, но если вода замерзнет в металлопластике, то такое изделие, скорее всего, попросту разорвет.
Совсем недавно отечественные строительные рынки были переполнены металлопластиковыми трубами, так как этот материал был весьма популярным. В нынешнее время — это давно уже не лидер продаж.
- Этому предшествовали две проблемы:
- появление некачественного поддельно материала;
- протечки на месте стыковки.
В заключение хочется указать, что трубу для теплого пола лучше всего использовать известных официальных производителей, у которых тщательный контроль качества производства труб гарантирует бесперебойную эксплуатацию в течение всего заявленного срока службы, и немаловажным фактором является наличие сертификатов качества и предоставление гарантии.
Это такие торговые марки, как Rehau, Valtec, Tece, Uponor, Ekoplastik, Aquapex, Kan, Fado, Icma. Все они предоставляют гарантию, имеют европейскую сертификацию, и самое главное – давно зарекомендовали себя на рынке.
При наличии газа наиболее экономичным способом отопления частного дома является двухконтурный газовый котел.
Или как вариант электрокотел.
Требования к трубам для теплых полов
Обычно водяной теплый пол (ТП) устраивается в стяжке из бетона. Существует также сухая технология с использованием вместо цементно-песчаной смеси настила из древесных и гипсоволокнистых плит. Но в большинстве случаев мастера и хозяева частных домов выбирают мокрый бетонный вариант. Трубы в стяжке более эффективны и лучше защищены от механических повреждений, нежели те, что закрыты слоем ДВП или ГВЛ.
Конструкция водяных полов
Трубопровод для водяного теплого пола должен собраться из изделий с:
высокой теплопроводностью;
низким гидравлическим сопротивлением;
малым коэффициентом теплового расширения;
повышенной коррозионной стойкостью;
хорошей гибкостью для укладки «змейкой» или «спиралью».
Водяные полы относятся к низкотемпературным системам обогрева. Температура теплоносителя в них редко превышает +50 0С, обычно это +30–40 0С. Тепло от воды в бетон стяжки должно передаваться максимально быстро. Если теплопроводность труб будет низкой, то отопительная системы окажется низкоэффективной.
Плюсы водяных полов
Немаловажен и фактор гидравлического сопротивления. Длина трубопровода в одном контуре водяного ТП может достигать 100 метров. Если трубы для обогрева пола взять «шершавые» внутри, то насос потребуется устанавливать более мощный и дорогой. С тепловым расширением еще все проще – расширяться от нагрева трубным изделиям в бетонной стяжке просто некуда.
Трубы для водяного пола: выбор конструкционных материалов
Выбор «трубного» материала определяется условиями эксплуатации арматуры.
В системе отопления теплый пол трубчатый нагревательный контур работает в следующих условиях:
- Давление – до 4-6 атмосфер.
- Температура – 40-55 градусов Цельсия.
- Окружающая среда – неармированный бетон сортов М150 или М200.
- Эксплуатационная нагрузка – 150 килограмм/ метр квадратный.
Технология обустройства нагревательного контура теплого пола
Эти условия нельзя назвать суровыми. Подобное давление и температуру может выдержать любая сантехническая труба. Но в процессе обустройства нагревательного контура трубу заливают жидким бетоном. А в процессе эксплуатации по трубам течет вода. Следовательно, «трубный» материал должен уметь сопротивляться и внутренней, и внешней коррозии.
Кроме того, технология обустройства нагревательного контура теплого пола предполагает укладку труб по спирали, с относительно небольшим радиусом. Следовательно, труба должна быть гибкой.
А еще на трубу действует внешняя нагрузка – около 150 кг/м2 – генерируемая весом мебели, бытовой техники и жильцов. Впрочем, эту нагрузку частично нивелирует сама бетонная стяжка. Поэтому к кольцевой жесткости труб особых требований попросту нет.
В итоге, исходя из условий эксплуатации, в качестве основы для нагревательного контура следует выбирать такие типы арматуры:
- Трубы из сшитого полиэтилена – они переносят и высокие температуры, и риски коррозии. К тому же, они не вызывают затруднений в процессе монтажа – РЕ-Х трубу можно согнуть по любому радиусу. Но кольцевая жесткость таких труб далека от идеала.
- Медные трубы – они переносят достаточно большие нагрузки, устойчивы к коррозии, но при укладке плохо гнутся и стоят очень дорого.
- Металлопластиковые трубы – они устойчивы к нагрузкам до 50 атмосфер, выдерживают нагрев до 90 градусов Цельсия и абсолютно нечувствительны к коррозии. При монтаже их можно гнуть руками, без дополнительного инструмента. А еще они очень дешевы.
То есть, оптимальным вариантом «трубного» материала, который пойдет на монтаж системы водяного теплого пола является либо сшитый полиэтилен (РЕ-Х), либо металлопластик (РЕ-Х – Al – РЕ).
Расход трубы на теплый пол: методика подсчета габаритов и метража
Нагревательный контур должен поднять температуру бетонной стяжки хотя бы до 24 градусов Цельсия. Для этого в трубу нужно закачать теплоноситель температурой около 40-55 °С и «разогнать» его до такой скорости, чтобы на выходе из нагревательного контура температура равнялась, как минимум 30 градусам Цельсия.
Трубы для теплого пола
Поэтому, исходя из того, что максимальное внутренне давления в нагревателе не может быть больше 6 атмосфер, пропускной диаметр трубы для водяного теплого пола не может быть менее 16 миллиметров. То есть, на контур нужно расходовать полиэтиленовую или металлопластиковую трубу типа DN16 или больших габаритов.
Впрочем, выбирая больший номинальный диаметр нужно помнить, что от его значения зависит толщина стяжки. И если для 16-миллиметровой трубы достаточно 6-10 сантиметров, то арматуру с большими габаритами придется заливать в 15, а то и 20-сантиметровой стяжкой.
Определившись с диаметром можно переходить к метражу трубы. Уточним сразу, с учетом минимальной температуры теплоносителя в обратке и максимального давления в системе общий метраж контура не может превышать 120 метров.
Ну а точный метраж арматуры можно вычислить либо на «калькуляторе теплого пола» — особой программе, которая подсчитает метраж по габаритам опаливаемой зоны, либо по графической методике.
Причем графический расчет трубы водяного теплого пола предполагает построение в границах утепляемой зоны эскиза нагревательного контура, укладываемого «улиткой» (двойная спираль от центра к краю), «змейкой» (подъем и зигзагообразный спуск) или «двойной змейкой» (зигзагообразный подъем и такой же спуск).
Причем построение эскиза осуществляется либо на миллиметровке, либо натурным способом – прямо на полу. Шаг трубы водяного теплого пола (расстояние между двумя соседними «петлями» в контуре) при этом равен 10-15 сантиметрам. Этот параметр определяется исходя из теплостойкости основы стяжки – бетона, который должен прогреваться равномерно, на всю глубину и площадь.
При большем шаге (более 15 сантиметров) в бетоне возникнут «зоны холода» увеличивающие риск коробления стяжки вследствие температурных деформаций. А при меньшем шаге (менее 10 сантиметров) пол прогреется выше 27 градусов, что скажется на комфорте использования. К тому же, температуру пола выше 27 °С выдержит лишь кафельная плитка, а ламинат или линолеум придется исключить из перечня вероятных облицовочных покрытий.
Достоинства и недостатки тёплого пола
Для того, чтобы получилось полное и объективное представление о тёплых полах, необходимо оценить как плюсы, так и минусы.
Преимущества:
- малозатратный монтаж (само оборудование для водяного тёплого пола требуют определённых финансовых вложений, поэтому экономия на монтаже предоставляется приятным бонусом);
- совместимость с любыми видами половых покрытий (система может устанавливаться как под ламинат, так и под ковролин, плитку, линолеум и т. д.);
- экономность теплоэнергии 30−50%;
- система водяного тёплого пола может заменить различные обогреватели, это позволит освободить больше места в помещении;
- в автономном режиме система работает независимо от перебоев электроэнергии;
- отсутствует вред от электромагнитного излучения.
Недостатки:
- установка данной системы возможна только в частных домах, так как в квартире осуществить это практически невозможно;
- регулирование нагрева при автономном отоплении сильно ограничено или вообще невозможно, как при центральном;
- если вы вовремя не заметите поломку трубопровода, то возникает серьёзная возможность затопления.
