Сливной трап для бани

Организация отвода стоков из бани

• Под полом бани, отступая от фундамента полметра, выкапывается приямок глубиной до 1,5 м.
• От него с выходом наружу прокладывается траншея до дренажного колодца, расположенного на расстоянии более трех метров от бани и имеющего площадь дна 2,5 м2.
• Колодец и траншея обмазывается глиной.
• Дну траншеи придается форма лотка и уклон в направлении колодца.
• По завершении монтажа системы канализации приямок, траншея и колодец засыпается гравием, песком и грунтом в качестве наружного слоя.

При строительстве солидной бани больших размеров и интенсивным посещением будет логичным подключение ее канализации к домовой или к центральной системе, которая позволит забыть навсегда о периодическом вывозе стоков и сэкономит семейный бюджет. Кроме того, это исключит проблемы, связанные с нарушениями санитарных норм и соответствующими органами.

Как сделать сухой затвор самостоятельно?

Для того чтобы сделать данное устройство самостоятельно, потребуется пластиковый шарик и прокладка. Шарик должен немного больше, нежели диаметр сточного отверстия.

1. Пластиковый шарик нужно разместить на отверстие стока.
2. После этого надо его закрепить по краям. Фиксация шарика должна быть надежной.
3. Для осуществления данной задачи нужно надеть на канализационную трубу прокладку, которая надежно зафиксирует шарик в трубе. Высота стенки над уровнем сточной трубы не должна быть меньше 5 см.

Во время использования системы шарик всплывает, и вода легко проникает в канализацию. При бездействии конструкции шарик лежит на отверстии стока, чем перекрывает путь канализационным газам.

Виды сливных трапов

Типы затворов

В банях могут применяться различные конструкции для удаления сточных жидкостей и твердых отходов

Для выбора подходящей и максимально надежной системы необходимо принимать во внимание такие факторы: тип почвы на земельном участке, глубину промерзания земли в данном регионе, размеры постройки и интенсивность ее использования, наличие домовой канализации на участке, возможность подключения к центральной системе приема стоков

Под полом бани, отступая от фундамента полметра, выкапывается приямок глубиной до 1,5 м.

В случае большой протяженности канализационной системы в нее дополнительно включаются специальные колодцы. Они предназначены для осмотра и очистки трубопроводов. Смотровой колодец представляет собой бетонный или кирпичный резервуар с двойной крышкой, предохраняющей в нем расположенный трубопровод от промерзания. Внутренняя крышка колодца укрыта теплоизолирующим материалом, а внешняя может быть засыпана грунтом.

Дренажный колодец — это обустроенная выемка в грунте. Он выкапывается в небольшом удалении от бани глубиной, достаточной для защиты стоков от замерзания. Устройство такого колодца потребует значительного объема земляных работ.

1. Выбрать место и выкопать колодец нужной глубины. Например, при уровне промерзания почвы 0,7 м дно колодца будет располагаться ниже него на 0,8 м с учетом расположения сточной трубы и подсыпки. Общая глубина выемки грунта составит 1,5 м. В плане размеры углубления составляют обычно 1х1 м и более в зависимости от количества постоянных гостей, посещающих заведение.

Канализационные системы с устройством приямка устраиваются на плотных грунтах. Он предназначен для сбора и удаления за пределы постройки загрязненных стоков.

Ввод в приямок сливной трубы размещается на расстоянии 9-12 см от его дна.

Гигиенические нормы банных построек требуют устройства септиков при планировании санузлов. Для изготовления такой конструкции необходимо:

1. Выкопать небольшой котлован и забетонировать его стены. Дно выемки должно содержать песок или гравий.

Работает септик так: под влиянием анаэробных бактерий отходы человеческой жизнедеятельности разлагаются в первом резервуаре, а из второго сосуда — поступают в грунт, очищаясь в слоях дренажа основания септика. При достаточном его объеме ассенизаторы не понадобятся. Несмотря на то, что устройство септика требует много времени и материальных вложений, полученная система будет оптимальна в соотношении ее цены и качества.

Для устройства канализации не рекомендуется использовать деревянные короба или металлические трубы. Материал их изготовления подвержен быстрому гниению и коррозии во влажных условиях. Целесообразным будет применение труб из пластика или чугуна. Для транспортирования сточной воды при устройстве канализации для бани хорошо подходят прочные полиэтиленовые трубы. Их крепления позволят подключить к системе не только парилку и моечное отделение бани, но и санузел.

Трапы для сбора грязной воды устраиваются в полу парилки и моечного помещения бани. Для удаления стоков из комнаты отдыха при ее влажной уборке в пороге оставляется отверстие. Через него вода перемещается в моечное отделение, оборудованное приемным трапом. Для реализации такой возможности полы в бане выполняются с небольшим уклоном в направлении размещения водосборников.

Надеемся, что общее представление об отводе стоков вы получили и обустроить своими руками канализацию для бани теперь сможете. Работа займет немало времени и потребует определенной сноровки, но результат этого заслуживает.

Модели сливных систем для деревянных бань

Если быть точным, то от правильного выбора конструкции сливного трапа для бани зависит сохранность полов в парилке и моечном отделении. Кроме лаговых балок и половиц черновой подбивки пола, начинают отсыревать углы и часть утепления стен.

Можно вообще отказаться от использования слива. Например, в небольших банных срубах с парилкой на пару человек помывочный пол укладывают с небольшим пятиградусным уклоном. Поверх него выкладывают слой из пленки, только чтобы защитить теплоизоляцию и доски черновой подбивки. Поверх пленки устанавливают деревянные трапы для бани. Сток оборудуют по кромке стены, обычно это стандартный желоб, по которому вода уходит в канализационную трубу и в канаву.

Как сделать слив, гидрозатвор и канализацию для бани своими руками

Практически всегда слив воды в бане организуется таким образом: черновой бетонный пол заливается с небольшим уклоном от каждой стены помещения и сводится в одной точке, которая является самой низкой точкой пола. В ней делается сливное отверстие, через которое вода поступает в сливную трубу, расположенную под наклоном, через нее вода уходит в сливную яму или колодец центральной канализации.

Разумеется, уклон трубы должен быть таким, чтобы точка слива воды в помывочном помещении бани была выше точки входа трубы в канализационный колодец. Такое устройство слива воды для бани чревато тем, что в помещение будут попадать неприятные и токсичные пары из колодца или сливной ямы. Чтобы этого не происходило, если будете делать канализацию в баню своими руками, обязательно устанавливайте гидрозатвор.

Самый простой тип гидрозатвора представляет собой изогнутую трубу в виде буквы “U”, будет вполне достаточно, если его высота будет около 5 см. Это самодельное устройство подключается одним концом к сливу в бане, а другим к канализационной трубе.

В настоящее время можно приобрести и гидрозатвор, изготовленный промышленным способом: он сочетает в себе и устройство гидрозатвора, и сливную воронку. Устанавливается в самой нижней точке пола и подключается сразу к канализационной трубе. Изготавливаются как для 55-ой, так и 110-ой канализационной трубы.

Оба данных устройства с успехом применяются для канализации бани в тепле время года, при больших морозах вода в них может замерзать, что может приводить к повреждениям и разрывам элементов изделия.

Если вы планируете использовать баню круглогодично, предлагаем вам следующий вариант защиты от неприятных запахов в бане: в точке слива труба устанавливается вертикально, а на ее конец надевается легкий шарик чуть большего размера, нежели диаметр трубы. Из подручных средств делаем ограничитель для шарика, чтобы он не мог свободно перемещаться более чем на несколько мм.

Наверное, вы уже догадались, что при появлении воды шарик будет всплывать и пропускать в трубу воду, а при отсутствии воды будет плотно закупоривать сливное отверстие. Таким устройством канализации в бане можно пользоваться и в холодное время года, т.к. даже если шарик примерзнет к трубе, теплая вода быстро растопит лед и заставит устройство работать правильно. Следует упомянуть о том, что сливную трубу удобней всего прокладывать еще на этапе заливки фундамента для бани. Для нормального слива воды достаточно 10 мм перепада высоты на один метр трубы.

Теперь, когда мы изучили устройство слива и знаем, как правильно сделать канализацию в бане, самое время поговорить о том, куда мы будем отводить эти воды.

Основные технические характеристики

Перед тем, как приобрести сухой канализационный трап, необходимо изучить его технические характеристики

В первую очередь стоит обратить внимание на такие моменты:

• расположение отвода;
• показатели сечения отвода;
• высота;
• пропускной коэффициент.

Чтобы приобрести подходящий трап, нужно точно знать его размеры и диаметр сливного отверстия

Отвод у трапов для душа с сухим затвором может иметь два варианта расположения:

• вертикально;
• горизонтально.

Следующий фактор, на который стоит обратить внимание — показатель сечения отвода. На сегодняшний день в продаже можно встретить приспособления, которые имеют диаметр 50 и 100 мм

Перед приобретением этого устройства большое внимание следует уделить такому показателю, как высота трапа. На сегодняшний день существуют модели, высота которых колеблется в пределах от 7 до 18 см

Особенности монтирования траповых систем для бани

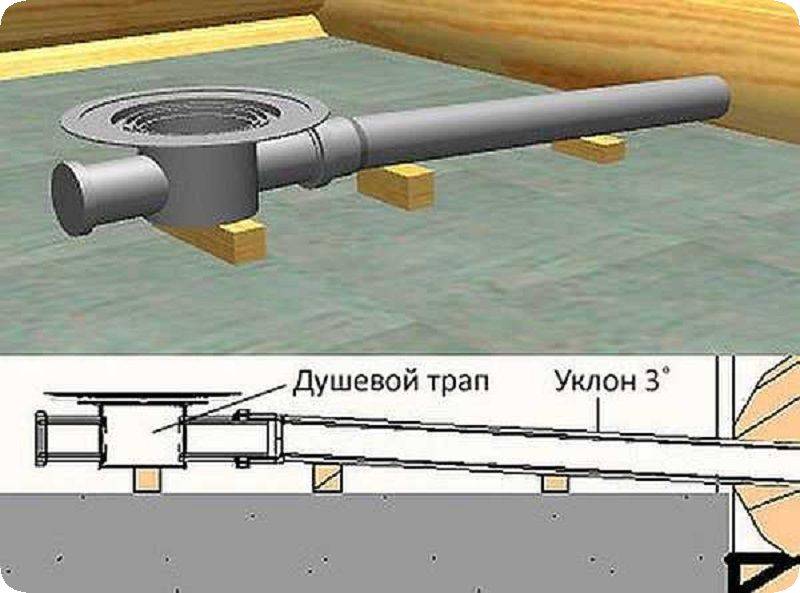

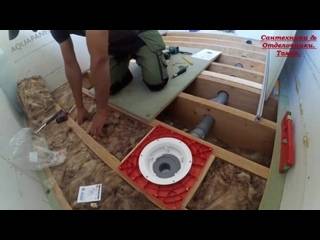

Установка трапа в бане требует соблюдения некоторых основополагающих принципов, суть которых мы отразим в поэтапном разборе:

1. Определяем жесткость готового подлежащего пола и позиционируем место, где будет определена точка сбора воды. Для этого поверх пола укладывается гидроизоляционная мембрана, стыки которой изолируются специальной лентой. Далее на пол устанавливаются деревянные трапики и выливается небольшое количество воды, порядка 5 литров, и по полу начинает перемещаться человек достаточно большой массы. По поведению плоскости пола и перемещению воды можно выбрать оптимальное место расположения водосборника.
2. Сливной пол, формируется поверх несущего, и уложенной на него теплоизоляции. Это могут быть плиты пеноплекса, должным образом защищенные от воздействия влаги изоляционной мембранной. Роль чистового пола в этом случае будут играть съемные деревянные трапики решетки с опорными брусками сечением 40×40 мм, укрепленные на уровне линии плинтуса. Возможно обустройство промежуточного, так называемого поддерживающего пола, в пространстве которого, будут проложены все коммуникации сливной системы. Общая высота пола, в таком варианте, окажется несколько большей, при более лучших теплоизоляционных и эстетических качествах. На этом же этапе, оценивают оптимальную схему размещения коммуникаций, расположения труб и прорезают технологические монтажные отверстия, непосредственно для трапа.
3. На чистовом полу выбирается постель для установки фланца трапа. На этом этапе можно использовать, как электрический инструмент, типа ручного фрезера, так можно обойтись и ручным, типа киянки и стамески.
4. Гидроизоляционную мембрану на помывочный пол стоит укладывать с припуском на стену порядка 35 мм, это поможет предотвратить «подтягивания» влаги на стены. Полотно натягивается и фиксируется алюминиевой полосой. Отверстие в пленке под трап вырезается с натягом 15 мм от его диаметра. Например, если корпус имеет диаметр 90 мм, то посадочное отверстие в пленке должно иметь диаметр 75 мм. Края надсекаются прямыми резами, для принятия формы по монтажной площадке и вклеивается с помощью сантехнического герметика.
5. Трап устанавливается в посадочное место после состыковки отвода с канализационной трубой. Места сопряжений и швы герметизируются.

Как выбрать трап

При выборе данного устройства для банных помещений следует учитывать такие основные характеристики.

1. Расположение отводящего патрубка, т. е. тип присоединения. Для горизонтального устройства необходима высота 7–10 см, а при подсоединении вертикального трапа придется подыскать пространство высотой 14–19 см.
2. Диаметр канализационной трубы. Для типовой семейной бани чаще всего делается подвод диаметром 5 см. В больших банях с интенсивной эксплуатацией рекомендуются трубы диаметром 10 см.
3. Пропускная способность. Этот параметр напрямую связан с предыдущей характеристикой. Так при использовании трубы 10 см скорость слива воды превышает 2,3 л/с.
4. Внешний вид. В настоящее время предлагается огромный ассортимент трапов с различным дизайнерским оформлением. По конфигурации накладной решетки выделяется 3 основных разновидности – круглые, прямоугольные (квадратные) и угловые. Последний вариант обычно используется, когда сток расположен в самом углу помещения. Здесь он будет практически незаметен. Дизайн трапов подчеркивает рисунок расположение щелей или отверстий на решетке. Цвет изделия надо подбирать так, чтобы он гармонировал с напольным покрытием.
5. Не менее важны размеры устройства. При выборе учитывается диаметр сливного отверстия и трубы канализации, величина пространства под полом. Трап должен прочно устанавливаться в отверстии.

Устройства делаются из металла или пластика, а также могут использоваться комбинированные конструкции. Наибольшей прочностью обладают металлические трапы, но с учетом банных условий подойдет нержавеющая сталь, алюминий или медные сплавы. Они значительно дороже пластиковых трапов, что и объясняет популярность последних. Комбинированные устройства имеют металлический корпус, а сифон и накладная решетка могут изготавливаться из пластика и дерева.

Как сделать водоотвод в общую канализационную систему

Если неподалёку от будущей парной пролегает канализационная система, то можно подключить водоотвод напрямую к ней. Этот вариант отлично подходит для тех, кто думает как сделать слив в бане, чтобы пользоваться ей зимой. Никаких дополнительных очисток фильтра делать будет не нужно, плюс нет ограничений по количеству человек, которые могут пользоваться парной.

Работы проводят также на начальных этапах строительства. В самой низкой точке пола устанавливается жёлоб для стока.

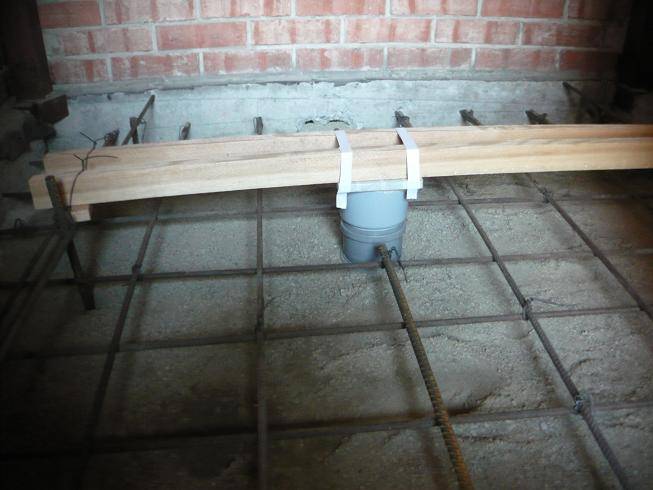

Монтаж канализационных труб проводится на первом этапе строительстваИсточник техно-сан.рф

Перед тем как вмонтировать исходящую трубу в общую систему канализации требуется получить разрешение. Для этого обращаются в обслуживающую компанию с:

• Договором проектного бюро, которое разрабатывало систему слива. Организация должна быть сертифицирована и уполномочена проводить монтажные работы.
• Согласием соседей на проведение монтажа трубопровода в общую канализационную систему.

На участке должен быть размещён смотровой колодец, который даст прямой доступ к трубам в случае аварии.

Пол и канализация

С прокладкой трассы канализации хлопот гораздо больше, чем непосредственно со сливом из бани, но и его лучше делать, чем аккуратнее, тем лучше.

Даже если пол в бане будет накрыт деревянными решетками, то все равно лучше сделать стяжку по маячкам с небольшим равномерным уклоном к трапу, а по ней положить плитку. Окончательную обрезку надставного элемента трапа можно сделать, когда будет точно известно, на какой высоте плитка будет подходить к точке слива. Если работа сделана очень аккуратно, то даже при минимальном уклоне не будет никаких луж.

Обеспечить доступ, с возможностью замены всех элементов – слишком большая роскошь для обычной бани. Поэтому не стоит избегать работы, которая может показаться лишней, например, глубина прокладки канализации не должна быть меньше глубины промерзания. Утеплить пол под стяжкой 20 см слоем керамзита с жирным цементным раствором – отнюдь не излишество. Сухой трап тоже не панацея – грязь, попавшая в затвор, может помешать его плотному закрытию. В конце сезона не помешает промыть съемные элементы. Покупать сухой гидрозатвор в магазине или делать его самому – этот вопрос совсем необязательно связан с финансовыми затруднениями.

https://youtube.com/watch?v=2kuo4UiDxGM

Основные этапы монтажа

Для самостоятельной установки сухого сифона, следует внимательно изучить этапы его установки. Если соблюдать определенные условия и все делать правильно, то монтаж данной конструкции не вызовет проблем. Самой распространенной проблемой после самостоятельной установки гидрозатвора являются протечки. Если нет уверенности в собственных силах, стоит обратиться за помощью к мастеру, который сможет осуществить данную задачу легко и качественно.

Установка данного устройства осуществляется достаточно легко. Вот основные этапы:

1. Вначале нужно проверить прибора. Прокладки и уплотнители должны находиться на своих местах ровно.
2. Во время второго этапа между сифоном и раковиной помещается уплотнительное резиновое кольцо. Данное кольцо необходимо для герметизации стыка.
3. Устанавливается сифон, а на стыки наносится уплотнительный герметик, позволяющий сделать швы более надежными и позволит уменьшить шанс протечки конструкции.

Любое устройство обладает своими преимуществами и недостатками. Рассмотрим основные достоинства сухого затвора:

• такое устройство не нуждается в частых проверках;
• благодаря тому, что сухая модель не требует наличия воды для выполнения своих функций, её можно устанавливать и в неотапливаемых помещениях;
• полимерные материалы, из которых делают сухие модели, обладают прекрасными эксплуатационными характеристиками и соответствуют современным техническим требованиям;
• такие приборы являются очень удобными и компактными;
• обладают хорошей устойчивостью к механическим воздействиям (в отличие от водной модели такой затвор довольно трудно сорвать);
• регулируют передвижение среды в системе;
• имеют неплохую резистентность к засорам;
• их монтаж можно проводить горизонтальным и вертикальным способом (водные приборы устанавливаются только вертикально);
• исключают скапливание и застой воды, поэтому развитие вредной для здоровья человека бактериальной флоры маловероятно;
• обладают отличными показателями шумоизоляции.
• очень долговечны.

Такие затворы, в отличие от водных, можно устанавливать горизонтально

Трап как вариант покрытия пола в парилке

Стоит отметить, что приемник воды в канализацию также называется трапом, его также важно выбрать правильно, ведь он должен удерживать запахи из труб. Для этого используются специальные гидрозатворы, которые нужно ставить по ходу стока воды для обеспечения необходимого уровня надежности

О требуемом устройстве уклонов говорить излишне. Сверху укладывается керамическая плитка либо поверхность покрывается влагозащитным составом. После чего самым разумным вариантом представляется трап в баню из дерева.

При этом следует помнить несколько простых правил:

Некоторые застройщики закрывают трапами весь пол в помещении

Размер трапа должен подбираться достаточно точно . Это нужно для того, чтобы он не ездил по полу и стоял довольно жестко. Во многих случаях найти готовый вариант нужной конфигурации бывает сложно, необходимо делать его под заказ (при этом цена может быть неоправданно высокой), но гораздо проще изготовить трапик своими руками.
Материалом изготовления может быть самая разная древесина, все зависит от ваших предпочтений и возможностей . Мостки из сосны отличаются низкой ценой, но при этом их надежность оставляет желать лучшего

Лучше использовать более твердые виды древесины, оптимальный вариант – лиственница, она хорошо переносит высокую влажность и устойчива к вредителям и грибку, но при этом ее стоимость значительно выше.
Изготавливая трапики самостоятельно, советуем уделить большое внимание качеству отделки – все углы должны быть скруглены, а поверхность тщательно отшлифована, чтобы по ней можно было безопасно передвигаться даже босиком .

Слишком большое расстояние между рейками может привести к травмам

Как самостоятельно изготовить трапы

Как отмечалось выше, изготовление мостков своими руками – самый оптимальный вариант ввиду экономии средств и тому факту, что готовое изделие будет максимально адаптировано к вашей бане.

Чтобы трап вышел надежным и долговечным, делая его, следует соблюдать несколько рекомендаций:

• Выбирая древесину, помните, что она должна быть сухой, это минимизирует вероятность ее деформации впоследствии. Особенно это актуально для мягких пород дерева, так как клен, лиственница и другие твердые материалы обычно поставляются с низкой влажностью.
• Для изготовления лучше брать брус или рейки толщиной от 30 мм и больше, это обеспечит необходимую надежность конструкции. Ширина реек выбирается исходя из ваших предпочтений, и может составлять от 3 до 10 см.
• Для обеспечения удобства материал лучше вначале нарезать на куски необходимой длины, после чего обработать поверхность и углы с помощью наждачной бумаги или шлифовальной машинки. После этого можно приступать к сборке.
• Сборку лучше производить с помощью саморезов. Для этого в брусках просверливаются тонкие отверстия, после чего в верхней части выбирается 3-5 мм сверлом, диаметр которого не меньше, чем шляпка у самореза. Благодаря этому крепеж утапливается, что придает конструкции аккуратность и предотвращает ожог о металлические части во время эксплуатации парилки бани.
• Количество поперечных реек зависит от длины и ширины конструкции, они должны обеспечивать необходимую жесткость трапу.
• Размер трапов должен быть таким, чтобы их комфортно было поднимать для просушки одному человеку. Слишком большие конструкции тяжелы и их сложно проносить сквозь дверные проемы, особенно в небольших помещениях бани.
• Готовое изделие можно пропитать специальным составом для повышения устойчивости к гниению и разбуханию. Красить их не рекомендуется, так как такое покрытие очень недолговечно при использовании в бане, кроме того, при нагревании краска может выделять различные химические соединения.

Края трапа должны быть скруглены, а поверхность тщательно отшлифована

Основные правила эксплуатации трапов

Трапик для бани будет служить гораздо дольше при соблюдении элементарных условий использования:

• Чем мягче древесина, тем больше внимания она требует в процессе эксплуатации. Поэтому лучше не экономить и приобрести стойкие материалы, менее подверженные воздействию влаги.
• После каждого посещения бани трапы необходимо поднимать и ставить перпендикулярно, открывая двери и окна в помещении для максимального проветривания и просушки. Как свидетельствует практика, это продлит их жизнь как минимум вдвое.
• При регулярном использовании в теплое время года трапики желательно выносить для просушки на свежий воздух.

Трап из лиственницы отличается долговечностью

Яма против канализации

Решая, что лучше устроить на участке – выгребную яму для бани или стационарный септик (который является вариантом автономной канализации) берут в соображение следующие

преимущества и недостатки

этих устройств:

• срок эксплуатации – у септиков он больше в разы;
• экологическая безопасность;
• практичность, удобство в использовании;
• объём устройств ( у септиков есть целый «модельный ряд», максимально соответствующий разным запросам потребителей).

Недостаток у септиков только один – высокая цена. Зато выгребная яма недостатков имеет гораздо больше. Это и заиливание, и необходимость регулярных чисток, и неизбежное попадание в почву вредных веществ, которые не все являются «удобрениями».

Установка сухого трапа

Для бани на даче подойдет любая модель системы автоматического или полуавтоматического слива. Чаще всего ставят поплавковые или маятниковые трапы, они просты в обслуживании и не требуют особых условий эксплуатации. Почти все модели рассчитаны на слив воды температурой до 85оС. Единственным важным условием является обеспечение уклона отводящей трубы, для исключения обратного тока потребуется угол наклона не менее 3-5о.

Поплавковый и маятниковый варианты

Мембранные трапы для бани менее практичны, так как для нормальной эксплуатации требуется постоянное увлажнение гибкого элемента, иначе теряется плотность запирания лючка.

Если пол в бане кафельный, покрытый деревянными трапиками, то под установку корпуса нужно будет вырезать цилиндрическую полость, диаметром 100-120 мм. Фланец вклеивают в полость на мастике так, чтобы после сборки защитная решетка находилась на 1-2 мм ниже поверхности кафельного покрытия.

Фланец обязательно сваривают или склеивают с гидроизоляцией сливной поверхности

Часто сухой трап устанавливают в комплекте с водосборными желобами и непротекающим деревянным полом. В этом случае корпус устройства заделывают непосредственно в бетонную стяжку, покрытую гидроизоляцией. К приемному окну трапа подводятся желоба, а сливные функции обеспечивают тонкие прорези, выполненные в деревянном полу бани.

Подготовка к монтажу водоотвода

Слив использованной воды из бани, если он не связан с применением приямка, осуществляется в два этапа: сначала по внутренней части водоотвода, проходящей непосредственно под баней, затем по наружному участку трубы. Для этого способ прокладки трубы нужно спланировать ещё на этапе создания проекта бани – с разведкой свойств грунта вокруг предполагаемого строительства объекта, расчётом сечения труб, их типа и глубины размещения колодцев.

Проектирование внутренней части водоотвода

Проектирование внутренней части водоотвода напрямую связано с типом устройства сбора воды. Которое, в свою очередь, зависит от устройства пола, который бывает:

• проливной – с лаговой конструкцией. Обустройство такого пола возможно только в регионе с тёплым климатом и с почвой, состоящей из лёгких сыпучих частичек (легкая галька, песок всех видов, ракушечник и т. д.).В дощатом настиле такого пола есть небольшие зазоры, через которые вода скатывается прямо в грунт под установленную на столбчатые опоры или свайный фундамент баню. В регионах с зимами, когда температура опускается ниже нуля градусов по Цельсию, строительств такой бани нецелесообразно.
• Протекающий. Пол из досок, опирающихся на лаги, а лаги, в свою очередь, опираются на нижние венцы деревянного сруба или на опоры несущего основания. Пол слегка наклонный в одну сторону или воронкообразный, с самой нижней точкой обычно в центре помещения, где и монтируется сливной трап. Такая конструкция – оптимальная для бань на столбчатом или сваном фундаменте.
• Не протекающий. Обустраивается на ленточном типе фундамента. Представляет собой бетонную заливную конструкцию с уклоном к одной из стен или в виде пологой воронки к центру пола. В первом случает для вывода воды наружу вдоль стены делают сливной жёлоб, по котором вода и стекает в трап, во втором – такой трап монтируют прямо в толще бетонной стяжки.

Кроме того, сразу делаются предварительные расчёты потребления воды на каждого человека и в соответствии с этим – диаметр труб слива, от которого зависит пропускная способность сливной системы.

В любом случае труба, соединяющая внутреннюю часть водоотвода с наружной, должна иметь небольшой, как минимум 2 градуса, уклон для самотёка воды и невозможности её застаивания ни на одном участке протекания наружу.

Проектирование наружного участка водоотвода

Наружный участок водоотвода – прямое продолжение внутреннего, и обустраивается по тем же физическим принципам: наклон к месту слива не менее 2 градусов, трубы такого же, как внутри (или, по крайней мере, не меньшего) сечения. Сечение же труб, связанное с их пропускной способностью, выбирается по следующим критериям:

Если количество людей, разово посещающих баню в течение примерно 12 часов, не превышает 5 человек, то достаточно трубы сечением 7 см. Если же больше пяти или среди этих пяти есть особенно «рьяные» любители париться, то лучше выбрать сливную трубу диаметром в 11 см.

Контролировать угол наклона сливных труб можно не измеряя градусы наклона, а учитывая разницу уровней каждых последующих участков уложенных труб. Для оптимально стока достаточна разница в уровнях в 2 см на каждый метр, с понижением той части трубопровода, которая ближе к колодцу/септику/канализации.

Предъявляемые требования

Несмотря на всю простоту конструкции, решетки на пол в баню своими руками должны быть выполнены правильно. Необходимо учитывать такие факторы:

Безопасность. Зазоры между планками должны быть таких размеров, чтобы дети не провалились между ними, а также следует исключать травмы пальцев ног при их попадании в эти щели. Это обеспечивается правильным выбором ширины зазора

Кроме того, площадка должна быть устойчивой и не переворачиваться при неосторожном нажатии на её край. Поверхность брусьев должна быть хорошо обработана для исключения заноз, а соединительные элементы (шурупы, гвозди) заглублены в материал.
Надежность
Важное условие – достаточная механическая прочность

Площадка должна выдерживать массу тела грузного человека
Материал выбирается без трещин и сколов.
Санитарные нормы. При воздействии экстремальных температур парилки материал решетки не должен выделять веществ, вредных для человеческого организма. Недопустимо наличие гниения и плесени.
Специфические требования. Вода должна свободно уходить через зазоры, не скапливаясь на поверхности площадки. Высота решетки должна обеспечивать все функции конструкции. Для обеспечения санитарных норм материал пропитывается антисептическим средством.
Внешний вид. Даже небольшой элемент, выполненный неряшливо, может испортить весь банный интерьер. Решетки не должны быть излишне громоздкими. При изготовлении следует учитывать внешнее восприятие. Нередко для создания особого интерьера, применяется не просто параллельная укладка наружных планок, а их фигурное расположение.

Устройство сифона и выводящего патрубка

Назначение сифона — препятствовать проникновению неприятных ароматов из канализационных труб в ванную комнату. Эту функцию выполняет гидрозатвор, размещенный внутри сифона. Но если регулярно не пользоваться душем, водосток постепенно пересыхает, и запахи начинают просачиваться.

В этом случае сливную систему надо оснащать не только гидро-, но и «сухим» затвором. Ее надежность многократно повысится, так как в трапе с «сухим» затвором стоят несколько заслонок, перекрывающих водосток под собственным весом. Заслонки открываются потоком сливной воды, а потом снова закрываются.

В нежилых холодных помещениях трапы должны быть оснащены еще и механическим затвором, который не замерзает на морозе и имеет специальное водоотводящее кольцо. Если происходит разрыв гидроизоляции, вода возвращается в сток сквозь отверстия в этом кольце.

Трап необходимо «утопить» в уже имеющийся пол. Если такой возможности нет, то придется пол приподнимать, т.е. строить что-то наподобие подиума

Трапы для душа различаются также по сечению канализационной трубы, к которой они подсоединяются. Он имеет вертикальный или горизонтальный выходной патрубок. Диаметры патрубка и канализационного трубопровода должны соответствовать один другому.

Если вертикальный слив, то в сечении будет 110 мм. Такой вариант подходит для загородных домов и коттеджей, канализация в этом случае присоединяется снизу.

Второй вариант, где соединение с канализационной трубой боковое (горизонтальное), считается более универсальным, а для квартир в многоэтажных домах — единственно возможным. Для бытовых целей в этом случае достаточно диаметра 40-50 мм.

Вывод

Надеемся, что наша краткая инструкция поможет подобрать качественные трапики в вашу баню без лишних затрат и посторонней помощи. Эти простые конструкции несут как практическое значение, предотвращая несчастные случаи и позволяя воде беспрепятственно стекать в канализацию бани, так и эстетическое – дерево прекрасно вписывается в интерьер.

Можно изготовить и мебель в баню, сочетающуюся по стилистике с трапиками на полу

Кроме того, древесина является экологичным материалом, в котором не содержится химических соединений, вредных для организма человека. А некоторые виды дерева при воздействии температуры выделяют в воздух полезные вещества, делая атмосферу в бане еще благоприятнее.Видео в этой статье поможет разобраться в данной тематике более наглядно.

Трап для бани не следует считать небольшой малозначащей деталью. Он помогает обустроить надежный сток в банных помещениях, где вода льется потоками по полу. Несмотря на всю простоту конструкции, он выполняет важные функции, обеспечивая безопасность и привлекательный внешний вид

Трап можно установить при любом исполнении сливной системы, но важно правильно подойти к его выбору и монтажу
