Зачем нужна торцовочная пила по дереву — проверяем инструмент в деле

Преимущества и недостатки домашней отделки

  • Создание инструментов своими руками экономит деньги. Например, около 500 рублей было потрачено на развитие болгарского языка. Стоимость самодельного стола и пильного механизма доступна для большинства мастеров;
  • основные параметры: глубина разреза, скорость вращения, диаметр диска, , размер стола, выбранный для собственных нужд;
  • собрав инструмент своими руками, мастер легко найдет причину сбоев и устранит его.
  • Качество сырья зависит от срока службы инструмента, а домашняя одежда обычно собирается из любого мусора;
  • отделка домашнего производства редко бывает достаточно сильной. В конце концов, для качественной работы оборудования необходим тщательный подбор деталей;
  • иногда деньги, сэкономленные при покупке заводского инструмента, расходуются на ремонт и улучшение самодельного инструмента;
  • мастера часто экономят на своей безопасности без оснащения стола и пилы защитными устройствами;
  • Фабричные пилы оснащены градуированной шкалой, которая точно указывает угол распиловки дерева. Трудно построить такой механизм на домашнем устройстве.

Еще несколько удобных и интересных домашних продуктов, среди которых отличные стационарные, мобильные и сделанные за пару минут от нескольких виниров и винтов:

Эксплуатация и обслуживание

Рассматриваемая нами пила является инструментом режущего типа, а значит правила ТБ важно соблюдать, ведь всем хочется избежать каких-либо травм и несчастных случаев. Что нужно делать?

  1. Расчистить рабочее место от посторонних предметов.
  2. Надеть защитное обмундирование – очки и перчатки.
  3. Убедиться в исправности диска перед запуском. Если диск неисправен – срочно заменить на аналогичный, но новый.
  4. При работе пилы нельзя прикасаться руками к диску во избежание серьезных травм.
  5. Использовать направляющие и упоры, если планируется проведение продольного разреза.
  6. При плохой работе диска – срочно выключить устройство. Если оно не будет работать – заменить диск, удостовериться в четкости фиксации и лишь после – продолжать работу.
  7. Избавиться от гвоздей в материале, чтобы не испортить оборудование.

Нужно знать, как правильно уметь ими пользоваться, если хочется, чтобы они служили долго и верно Как уже говорилось в правилах, важно фиксировать заготовку, чтобы защитить инструмент и пользоваться от разброса мусора. И лучше не использовать для распила уже и так распиленные части

Правила обслуживания устройства также важны, как и правила работы с ним. Расскажем о них подробнее.

  1. Защитить шнур инструмента от негативных условий, особенно от масла и воды.
  2. Следить за тем, чтобы и шнур не был слишком сильно натянут, а пила – не перегревалась.
  3. Позаботиться о защитном кожухе, храня его в подходящих условиях без подвязываний и прочих «лайфхаков».
  4. Время от времени проводить диагностический запуск пилы. При каких-либо дефектах – относить в сервисный центр, где её отремонтируют.

Дополнительные приспособления

Практически во всех современных моделях торцовочных пил имеются те или иные дополнительные приспособления и функции, направленные на облегчение работы и повышение безопасности. Будущему пользователю инструмента предстоит на стадии выбора самому разобраться, какие из них действительно необходимы для решения стоящих перед ним типовых задач, а какие будут неоправданной тратой денег.

1. Система пылеудаления состоит из патрубка и подсоединенного к нему мешка-пылесборника или шланга промышленного пылесоса. Второй вариант предпочтительнее, поскольку он позволяет более эффективно улавливать мелкодисперсную пыль обрабатываемого материала, образующуюся при выполнении точного реза, когда пила работает на больших оборотах и/или дисками с увеличенным количеством зубьев.

Систему пылеудаления не стоит рассматривать в качестве дополнительной, необязательной функции, даже если перед вами стоит задача выбора торцовочной пилы для дома, т.е. предполагается малоинтенсивная эпизодическая работа на ней. Работая без системы пылеудаления, вы рискуете не только сохранностью имеющегося в мастерской оборудования (и в первую очередь самой пилы), но и собственным здоровьем.

2. Защитный кожух полностью закрывает рабочий диск до тех пор, пока тот не погрузится в распиливаемый материал, что значительно снижает риск несчастных случаев при работе с торцовочной пилой.

3. Ограничение глубины пропила служит для осуществления работ по выборке пазов или торцеванию профилей.

4. Лазер «рисует» направляющую линию на заготовке в том месте, где пила сделает рез. Наличие этой опции повышает точность реза (особенно при пилении под углами, отличными от 90 градусов), облегчает работу, сокращает время на предподготовку.

5. Подсветка рабочей зоны бывает полезна при работе в мастерских или цехах с недостаточным общим освещением.

6. Плавный пуск обеспечивает постепенный набор оборотов двигателем при включении, благодаря чему предотвращается «рывок» инструмента при старте, снижаются риск выхода пилы из строя из-за резкого скачка тока и вероятность заклинивания оснастки в начале работы.

7. Автоматическое отключение при заклинивании пильного диска – еще одна полезная функция, направленная на повышение безопасности при работе с торцовочной пилой.

8. Регулировка количества оборотов позволяет варьировать скорость распила. У большинства моделей торцовочных пил эта функция отсутствует. Однако она позволяет лучше подстроить процесс пиления под особенности обрабатываемого материала. Рекомендуется тем, кто предполагает работать не только с древесиной, но с различными материалами на ее основе, пластмассой, оргстеклом и т.д.

9. Поддержка постоянных оборотов во время повышения нагрузки. При наличии такой функции обороты двигателя при сильном нажиме не падают, поскольку электроника вносит свои поправки в скорость. В итоге распил получается аккуратный и чистый.

Комбинированные

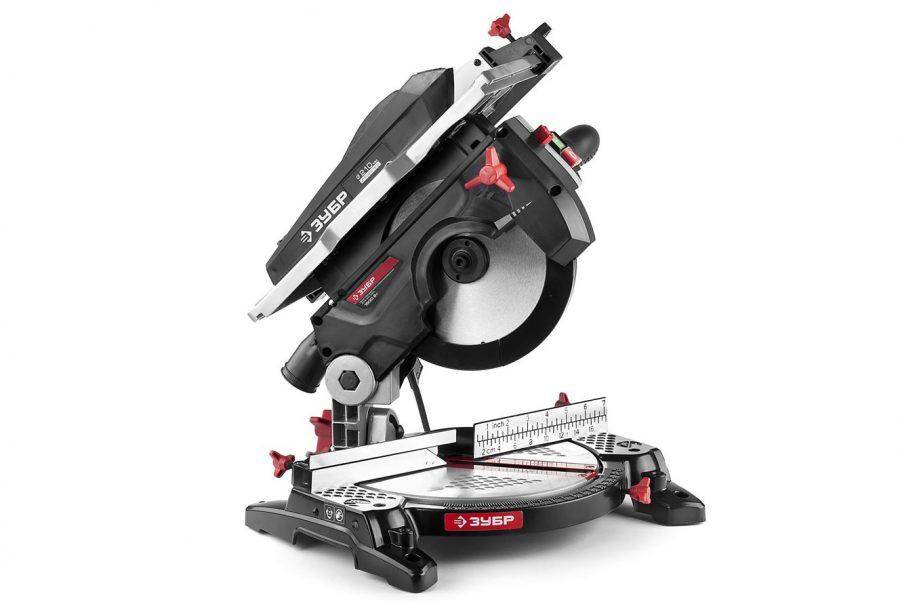

ЗУБР ЗПТK-210-1500

Плюсы

  • Глубина и ширина распила корректируется;
  • Фиксация заготовки;
  • Долговечность материалов изготовления;
  • Блок кнопки пуска;
  • Комплектация.

Минусы

Шумит и плохо без внешнего пылесоса собирает пыль.

От 6400 ₽

Мобильный электроинструмент с двигателем  мощностью 1,5 кВт весит 9 кг. Легкая трансформация настольной пилы в торцовочную. Дисковый круг 210 мм, с оборотами в 5000, легко меняется при блоке шпинделя. Все виды распила доступны на деревянных материалах, в т.ч. с покрытием из пластика. Угол наклона/поворота — 45°/47°.

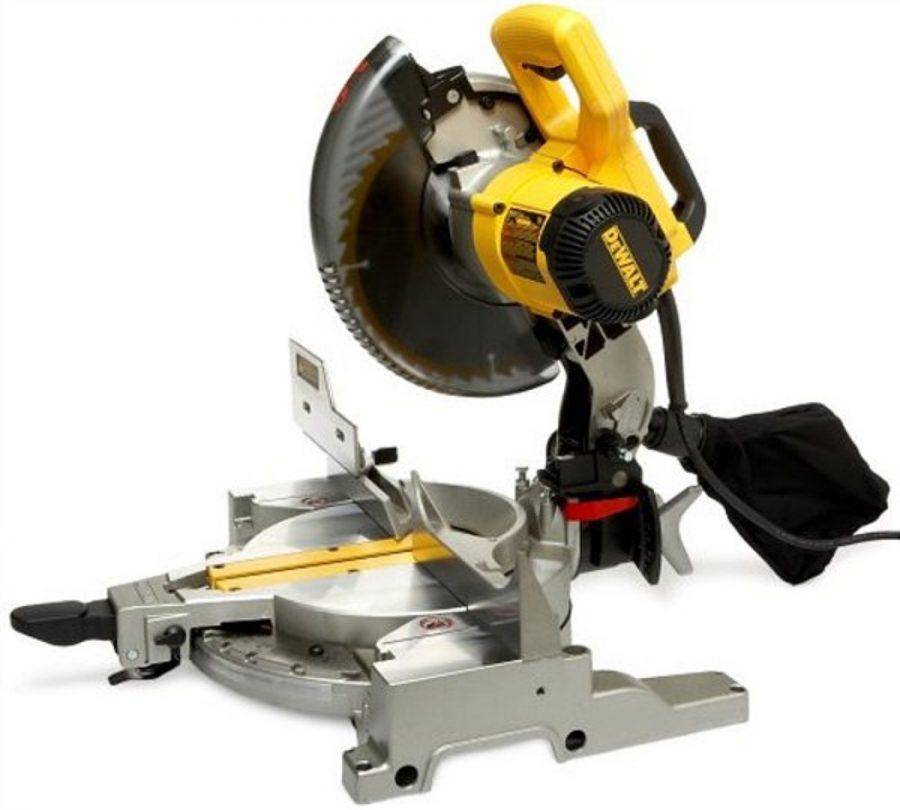

DeWALT DW713

Плюсы

  • Компактность;
  • Качество сборки;
  • Механизм углового настраивания;
  • Торможение двигателя;
  • Пылесборник, в т.ч. подключается внешний;
  • Шпиндель блокируется.

Минусы

  • Нет лазера и светодиода;
  • Запуск неплавный.

От 22400 ₽

Мощность двигателя агрегата — 1,6кВт, вес 13,6 кг. 11 пазов быстро фиксирует пилу в любом положении. Диск — 254 мм дает 89 мм высоты и 162 мм ширины качественного распила при повороте на 50° и левом наклоне 48°.

Interskol PTK-250/1200P

Плюсы

  • Габариты пропила;
  • Подсоединяется пылесос
  • Плавный пуск;
  • Устойчивость;
  • Срок службы;
  • Бесшумность.

Минусы

  • Вес 22 кг;
  • Нет ключа на 4 мм в комплекте.

От 17600 ₽

Профессиональный торцовочно-усорезный инструмент 1,2 кВт мощности и с доп. функцией циркулярки для распила различных материалов продольно. Один из лучших среди моделей торцовочных пил в категории комбинированных. Можно вырезать дефекты, применять в изготовлении мебели и т.д. Диаметр диска — 250 мм помогает при распиловке любых параметров.

Так, представленный ассортимент торцовочных пил богат характеристиками, функциональностью и разнообразием стоимости. Данный рейтинг поможет сузить спектр моделей и определиться с покупкой.

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о

Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом

Такой инструмент соорудить достаточно просто. Для этого необходимо:

  1. Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
  2. Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
  3. Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
  4. Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
  5. Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.

Как сделать торцовочную пилу с возможностью реза под углом — видео

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Для основных элементов конструкции использовано дерево

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

  1. Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
  2. Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.
  3. Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.
  4. Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

  1. Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
  2. Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
  3. Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.
  4. Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

Работа торцовочной пилой

        Итак, для начала работы с инструментом нужно вначале занять правильное рабочее положение, став возле стола лицом к направлению распила. При этом нужно стать в стороне от пильного диска, для того, чтобы стружка не попадала на Вас. Следует понимать, что обрабатывать слишком короткие заготовки не стоит, так как их сложно надолго закрепить в неподвижном положении.

      При распиле широких или длинных заготовок нужно применять опорные роликовые стойки. Убедитесь перед включением пилы, что защитный кожух находится в правильном положении и нажав на выключатель на внутренней стороне рукоятки начинайте работать. Не начинайте пилить заготовку опустив неработающий диск вниз, при включении заготовку может вырвать и отбросить в пользователя.

       Для торцевания различных по ширине заготовок можно использовать распил с использованием и без использования функции выдвижения головы. Кстати, конструкция торцовочной пилы в данном варианте предусматривает плавную установку головы пилы под углом от – 46до + 46.

            А вот для рекомендации для комбинированного распила под углом: выберите необходимое положение головы пилы и упора заготовки для такого распила под углом;

      Если в процессе нужно будет заменить пильный диск, делать это следует следующим образом. Нормальный диск должен соответствовать указанным техническим характеристикам, рекомендуем всегда тщательно это проверять. Отключите станок от сети питания. Снимите защитный кожух диска пилы, для чего освободите оба винта его крепления и отведите кожух вверх. Разблокируйте вал пилы с помощью клавишного блокировочного выключателя вала пилы и освободите прижимной винт пильного диска, применяя для этого гаечный ключ.

         Далее снимите наружный фланец и замените пильный диск. Но перед тем как его установить требуется почистить фланец. Затем снова установите его в рабочее положение и затяните с помощью гаечного ключа прижимной винт. Установите защитный кожух на место.


Работа торцовочной пилой

Популярные производители торцовочных пил

Несмотря на большое разнообразие представленных торцовочных станков, среди них можно выделить продукцию производителей, которые пользуются наибольшей популярностью у потребителей. Речь идет о таких компаниях, как Bosch, Metabo, Hitachi, DeWalt и Makita. Помимо них немало интересных решений можно найти в линейке производителя «Корвет».

https://youtube.com/watch?v=ZGrG3Dm6Mlg

Профессиональный агрегат Makita L. S. 1040

Многие владельцы этого отрезного станка называют его очень эффективным инструментом для выполнения точных и чистых резов. Из отличительных особенностей следует выделить высокие показатели мощности (1650 Вт) и оборотистость, которая составляет 4600 оборотов в минуту. Оборудование для деревообработки отвечает всем нормам безопасности, чему в немалой степени способствует наличие выполненного из прозрачного пластика защитного кожуха.

Как следует из отзывов, многие владельцы пользуются такими торцовками на протяжении многих лет и не жалуются на снижение их качественных характеристик. Эта модель подойдет и тем, кто ищет мобильный вариант инструмента для деревообработки, ведь он обладает небольшими размерами и имеет вес не более 11 кг.

Модель рассчитана на работу с диском диаметром 26 см. Это идеальное значение для расходного материала, чтобы эффективно выполнять с его помощью торцевание плоских заготовок шириной 13 см. При использовании инструмента под углом 45 градусов можно выполнять пропил глубиной до 67 мм, а под прямым — 95 мм. Многие пользователи отмечают высокий уровень качества исполнения рабочих узлов этой модели пилы. Агрегат оснащен протяжным механизмом, что положительно отметили пользователи, вынужденные работать с широкими деревянными заготовками.

Особенности торцовок различных производителей

Из особенностей торцовок, которые производит компания Makita, следует выделить небольшую ширину распила. Все модели поставляются с протяжным механизмом. В оснащении этих торцовок имеются две специальные штанги для надежного удержания блока. Именно такой конструкцией обладает одна из популярных моделей LS 0714. Для обработки крупных деталей идеально подходят пилы LF 1000, которые поставляются со вспомогательными опорами, значительно упрощающими процесс эксплуатации.

В ассортименте компании Bosch также имеется немало моделей торцовочных пил с протяжкой по дереву, оснащенных вспомогательными опорами и станинами, которые изготавливаются из алюминиевых и магниевых сплавов. Многие владельцы находят это решение правильным, поскольку это повышает прочность и мобильность торцовок. Одной из востребованных моделей производителя является торцовка GCM 10, рабочий вес которой составляет 15 кг.

Устройства для распиловки, выпускаемые компанией Корвет, оборудованы специальным механизмом для продольной протяжки. Среди прочих конструкционных элементов присутствует специальный лазерный указатель. Пользователи с одобрением оценили это новшество, которое повышает точность распилов.

Решения, которые предлагает компания Dewalt, отличаются от конкурентов использованием системы XPS. Подобный механизм также можно обнаружить и в торцовках от компании Корвет, однако в устройстве, внедренном компанией Dewalt, имеется функция смещения с тенью, которая проецируется от распиловочного диска. Многие потребители называют эту систему очень удобной благодаря повышению точности распиливания.

Изделия, выпускаемые компанией Hitachi, оснащаются рабочими лезвиями, идеально подходящими для выполнения реза под углом 30 и 15 градусов. Прежде таких торцовок на рынке никто не выпускал, поскольку все предлагавшиеся ранее устройства могли работать только под стандартным углом 45 градусов.

Отрезные пилы от компании Metabo имеют повороты и наклоны распилочных дисков. Потребители в целом довольны выпускаемыми торцовками, называя их несложными в обращении.

Где изготавливают японские торцовки

Линейка обрезных пил от этого производителя включает порядка 450 разных видов устройств. Их производством занимается 8 предприятий. К изготовлению торцовок привлечены предприятия, располагающиеся в Германии, Великобритании и Румынии. На территории каждой из этих стран расположено по одному заводу. Есть ещё дополнительно 5 фабрик, находящихся на территории Японии.

Makita LS 1216

Инструмент Makita LS 1216 от японского разработчика. Отличается наличием функции поддержания оборотов под нагрузкой, которая гарантирует высокое качество реза. Протяжка и большой диаметр диска позволяют обрезать заготовки шириной более 350 мм. Двойные направляющие на линейных шариковых опорах обеспечивают идеальную точность реза широких заготовок при протяжке. Установка параметров резки осуществляется с помощью стопорных винтов. Углы поворота рабочего стола и наклона рабочей головки фиксируются с точностью до половины градуса. Электродинамический тормоз двигателя, защита от случайного включения, кожух на рабочем диске гарантируют безопасность работы.

Основные технические характеристики Makita LS 1216
ХарактеристикиЗначение
Мощность, Вт1650
Количество оборотов, об/мин3200
Диаметр диска, см30,5
Максимальная глубина пропила, мм107
Максимальная ширина пропила, мм363
Вес, кг26,1
Функции и возможности
  • протяжка
  • регулировка глубины реза
  • поддержание оборотов под нагрузкой
  • функция пылеудаления
Наклон головки влево – вправо, град.45 / 45
Поворот рабочего стола влево / вправо, град52 / 60
Дополнительные опции
  • расширители рабочего стола
  • струбцина для фиксации заготовки
  • плавный пуск
Расположение разработчика / ПроизводстваЯпония / Великобритания
Цена, руб.49390

Смотреть видеоролик с подробным разбором особенностей инструмента:

Разновидности торцевых пил по дереву

Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:

  • типом и мощностью двигателя, а также его расположением;
  • типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
  • наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
  • наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок;

    Протяжка позволяет маятнику с диском перемещаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов

  • типоразмером применяемых дисков.

Пилы торцовочные оснащаются тремя видами двигателей:

  • асинхронными;
  • коллекторными;
  • вентильными.

Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.

Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.

По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок

Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

  • для обеспечения плавного пуска двигателя;
  • для его торможения при отключении мотора;
  • для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.

Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.

Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:

  • посадочный диаметр;
  • наружный диаметр;
  • число зубьев — чем оно больше, тем более качественным получится разрез;
  • толщина диска;
  • максимальная скорость вращения.

Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.


Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент
