Как выбрать токарный станок по металлу в гараж

Разновидности

Есть много разновидностей токарных станков

Перед приобретением важно ознакомиться с особенностями каждого вида, чтобы сделать правильный выбор

Настольный для домашней мастерской

Небольшой станок фиксируется на специальном столике. Имеет небольшой вес и габариты, но позволяют выполнить большое количество операций. Помимо наружной обработки, можно выполнить сверление и расточку. Его преимущества — низкая стоимость и энергопотребление. Во время работы почти нет шума.

Бытовые, миниатюрные (мини), малогабаритные

Масса таких станков часто не превышает 50 кг, но технические характеристики многих моделей не уступают крупногабаритным аналогам. Станина выполнена в основном из чугуна — это снижает вибрацию во время работы. Рабочий диаметр патрона составляет 50–100 мм, частота вращения шпинделя 100–3800 оборотов в минуту, мощность двигателя варьируется от 0,55 до 2,25 кВт.

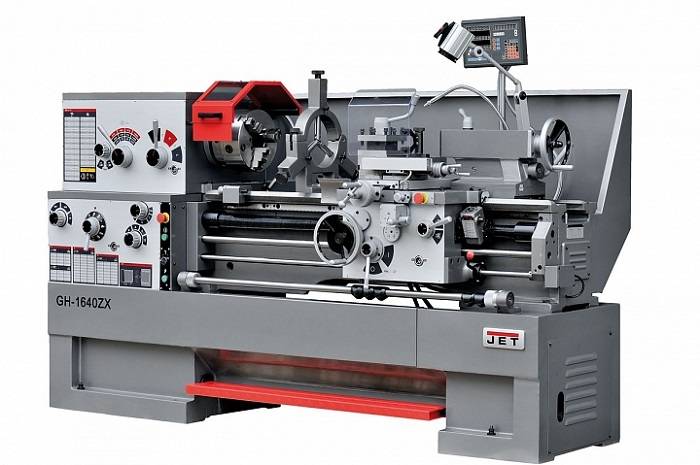

Винторезный

Распространенная группа токарных станков различной модификации. Пользовались популярностью еще во времена СССР на крупных производствах. Отличаются габаритами, длиной и диаметром обрабатываемых деталей. На заводах часто встречаются модификации 16К20, 1К62.

Автоматический с поперечной подачей

Используются в серийном производстве для разных операций с небольшими деталями, в том числе обработки фасонных поверхностей. На них практикуется также точение изделий из меди, латуни, легированной стали.

Универсальные

Распространенная группа станков, которые встречаются в серийном и массовом производстве. Сюда как раз входит токарно-винторезный станок. Такое оборудование отличается широким диапазоном режимов (частота вращения шпинделя, скорость подачи инструмента), а также возможностью выполнять работы разного профиля.

Классификация универсальных станков:

  • Тяжелые — на них можно обрабатывать крупногабаритные детали диаметром 1600–4000 мм.
  • До 15 тонн — предназначены для обработки деталей диаметром 600–1250 мм.
  • До 4 тонн — максимально допустимый диаметр заготовки составляет 500 мм.
  • Легкие — для работы с небольшими изделиями диаметром 100–200 мм.

К универсальным агрегатам относятся также токарно-револьверные станки. Они предназначены для массового и серийного изготовления деталей из прутка. Главное, его отличие от токарно-винторезного станка — наличие револьверной головки, к которой можно закрепить сразу несколько инструментов в необходимой для работы последовательности.

Мобильные

Переносные станки отличаются компактными размерами и мощной конструкцией с гидравлическим или пневматическим приводом. В зависимости от модификации возможна обработка наружных и внутренних цилиндрических поверхностей, труб, фланцев, канавок. Станок крепится к краю заготовки.

Особенности и преимущества:

  • Простая установка и фиксация детали.
  • Выполнение операций в труднодоступных местах.
  • Возможность использовать дополнительные приспособления.
  • Высокая точность и качество обработки.

Необычные

В промышленности встречаются необычные типы токарных станков. Это дорогостоящее узкопрофильное оборудование, которое обслуживают высококвалифицированные работники.

К ним относятся:

  1. Многошпиндельные — позволяют обрабатывать одновременно несколько деталей. Применяются в условиях серийного производства.
  2. Копировальные полуавтоматы — выполняют сложные операции с использованием нескольких инструментов.
  3. Лоботокарные — предназначены для деталей, диаметр которых во много раз превышает высоту (шкивы, фланцы, колеса).
  4. Карусельные — промышленные станки для точной обработки крупногабаритных деталей.
  5. Затыловочные — предназначены для заточки режущих инструментов (фрез, метчиков, разверток, зенковок).

Ручные

Группа объединяет типы токарных станков с ручным управлением (не ЧПУ). Они не оснащены автоматикой, все действия токарь выполняет вручную. Перемещение задней бабки и подача пиноли осуществляется рабочим без помощи дополнительных механизмов.

Автоматизирована только подача режущего инструмента. Ручные станки постепенно вытесняются аналогами с ЧПУ, автоматами и полуавтоматами.

Микро

Оборудование ограничивается весом 30–35 кг. Станки применяются для мелкосерийной работы в домашней мастерской. Питаются в основном от розетки 220 В. Малое энергопотребление и отсутствие шума позволяет работать, не мешая соседям.

Лучшие токарные станки по металлу

Для обработки металлов требуется высокая скорость вращения шпинделя. Для охлаждения заготовки в рабочую зону подают СОЖ. Высокие требования предъявляются к точности настроек, качеству кулачковых зажимов.

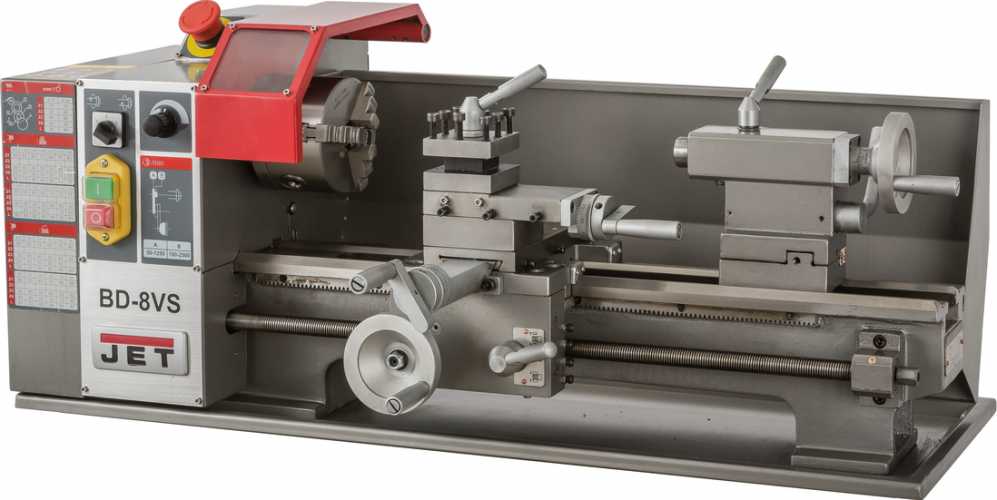

Jet BD-8VS 50000911M

Швейцарский мини токарный станок по металлу укомплектован коллекторным электродвигателем мощностью 600 Вт, который вращает шпиндель со скоростью до 2500 об/мин. Параметры вращения плавно регулируются в двух диапазонах. На лицевой панели расположены кнопки управления и метрические таблицы для настройки на резьбу. Скорость вращения выводится на дисплей, позволяет точно контролировать базовые параметры. В стандартной комплектации установлен трехкулачковый патрон с диаметром 100 мм.

Модель имеет две продольные подачи, работающие в автоматическом режиме. В резцедержатель можно установить до 4 резцов. Вращение этого узла производится точно перпендикулярно оси вращения. Все шестерни гитары изготовлены из закаленного металла, имеют продолжительный срок службы и высокую устойчивость к истиранию.

Достоинства:

  • Все органы управления расположены удобно в одном месте;
  • Заготовка позиционируется с высокой точностью;
  • Массивная задняя бабка;
  • Рабочая зона имеет длину 400 мм;
  • Надежный защитный экран;
  • Прямой привод шпинделя.

Недостатки:

Небольшой вес.

Для исправления недостатка необходимо внимательно отнестись к рекомендациям производителя по монтажу. Токарно-винторезный станок через поддон для сбора стружки прикручивается к верстаку. Это заметно снижает вибрацию и позволяет выполнять обработку металла с высокой точностью.

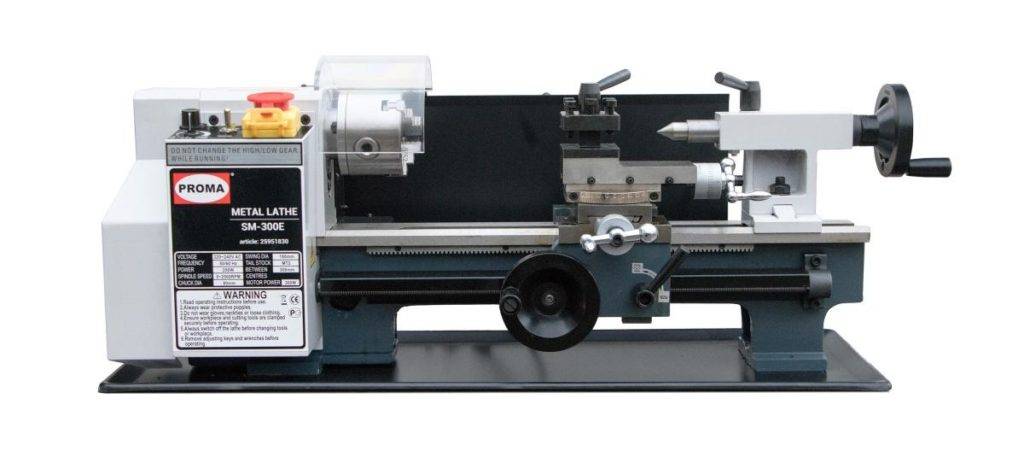

Proma SM-300E 25951830

Легкий настольный токарный станок известного чешского бренда предназначен для обработки цилиндрических и конических поверхностей. Коллекторный двигатель разгоняет шпиндель до 2500 об/мин. Скорость плавно регулируется в широком диапазоне. Легко справляется с нарезкой резьбы на металле и пластике. Заготовка позиционируется с высокой точностью, это способствуют направляющие с идеальной геометрией. При небольших размерах длина рабочей зоны составляет 250 мм.

Пользователи отмечают плавный ход задней бабки и суппорта, отсутствие люфтов. По этим показателям станок не отличается от профессионального оборудования. Модель предназначена для подключения бытовой электросети, а экономичный двигатель потребляет в среднем не более 300 Вт энергии. Качественно обрабатывает любой металл.

Достоинства:

  • Ровная станина;
  • Две скорости;
  • Информативное управление;
  • Защитный кожух;
  • Удобная регулировка для дюймовой резьбы.

Недостатки:

Небольшой вес.

Ferrox ML 110×125 Vs 44924

Мини станок по металлу весит всего 13 кг. Производитель установил компактный коллекторный электродвигатель мощностью 250 Вт. Мотор легко разгонят шпиндель до скорости в 3600 об/мин, что является высокими показателями для своего класса. Предназначен для обработки цилиндрических заготовок, можно выполнять шлифование и сверление.

Скорость шпинделя варьируется в широком диапазоне, для регулировки на панели управления предусмотрены удобные рычаги. Обороты увеличиваются плавно, что гарантирует высокое качество обработки. Способствует этому и хорошо отшлифованные направляющие суппорта. При небольших размерах устройства, на нем обрабатываются детали, длиной до 125 мм.

Достоинства:

  • Экономичность;
  • Занимает мало места в мастерской;
  • Не нуждается в сложном техническом обслуживании;
  • Прочный корпус;
  • Станина изготовлена из чугуна.

Недостатки:

Нет метрической и дюймовой резьбы.

Triod Lamt-500P/400 113016

Шесть скоростей и расстояние между центрами в 550 мм делает этот токарный станок для дома универсальным. Двигатель мощностью 370 Вт разгоняет шпиндель в диапазоне от 170 до 1950 об/мин, позволяя использовать твердосплавные резцы. Удобно расположенные рычаги управления скоростями помогают выбрать оптимальный режим быстро и с высокой точностью. Пиноль задней бабки выдвигается и позволяет надежно зафиксировать заготовку. Подача суппорта вперед и вбок расширяет возможности, позволяет выполнять мастеру фигурную проточку.

Резцедержатель четырехсторонний, в нем устанавливается 4 режущих инструмента, что помогает увеличить производительность. Защитный экран прочный, устойчивый к динамическим нагрузкам и не мешает обзору. При желании можно изменить величину подачи, установив другие шестерни гитары, которые идут в комплекте.

Достоинства:

  • Точность при обработке;
  • Хорошая комплектация;
  • Устойчивость;
  • Метрическая и динамическая резьба.

Недостатки:

  • Высокая цена;
  • Требуется подключение к трехфазной электросети.

Лучшие токарные станки для мастерской

Для небольшой мастерской требуется станок компактного размера, но при этом с широким диапазоном функций и хорошей мощностью — ведь заказы могут быть самые разные.

Примеры подходящих моделей:

  • JET BD-920. 120 тысяч рублей. Производится в Швейцарии. Качественно работает с мелкими элементами. Люфт суппорта отсутствует, гайка фиксируется очень плотно, что удобно при обработке мягких металлов. Мощность двигателя 0,97 кВт, потребляет 550 Вт.
  • FDB MASCHINEN TURNER 320 X 1000 S. 260 тысяч рублей. Производится в Германии. Показывает очень высокую точность обработки деталей, однако само устройство тяжелое и массивное — весит 650 кг. Это можно назвать и достоинством, так как за счет большого веса вибрации минимальны, станок стоит на полу как влитой.
  • ZENITECH MD250-550 VARIO. 140 тысяч рублей. Производится в России. Обладает стильным дизайном, которым и привлекает многих покупателей. Качество обработки тоже находится на высоте. Мощность 1,1 кВт. Скорость вращения шпинделя отображается на специальном дисплее, поэтому ее удобно отслеживать.
  • ТВ-9 «РУСТАН». 470 тысяч рублей. Производится в России. Функциональный представитель рейтинга, отличающийся высоким качеством сборки и работы каждого узла. Оснащен цангой, патроном, центрами, поэтому позволяет выполнять самый широкий спектр работ. Для большего удобства ТВ-9 можно оснастить светодиодным станочным светильником .

Классификация металлорежущих станков

Металлорежущий станок – машина для обработки резанием металлических и др. материалов, полуфабрикатов или заготовок с целью получения из них изделий путём снятия стружки металлорежущим инструментом. Все металлорежущие станки классифицируются по определенным признакам, зависящим от рода технологического процесса, режущего инструмента, компоновки станка.

Металлорежущие станки подразделяются на 9 групп (рисунок 1).

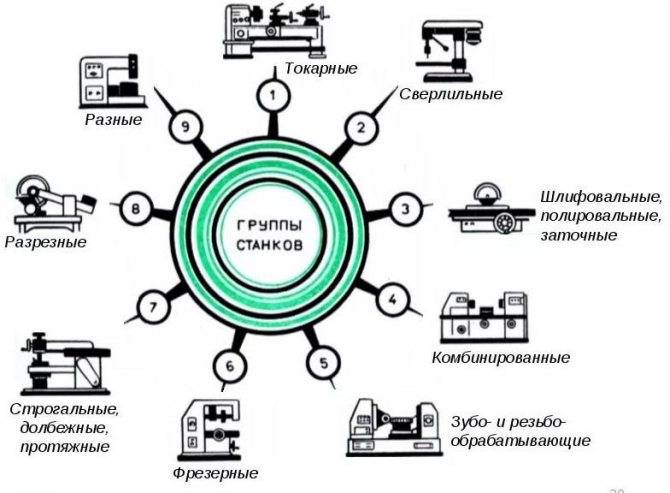

Рисунок 1 – Классификация станков по методу обработки

Каждая группа станков делится на типы. Так например, токарные станки бывают специализированные, одношпиндельные, многошпиндельные, револьверные, лобовые, многорезцовые, карусельные и т.д.

Станки одного и того же типа могут отличаться компоновкой (например, фрезерные универсальные, горизонтальные, вертикальные), кинематикой, т.е. совокупностью звеньев, передающих движение, конструкцией, системой управления, размерами и точностью обработки (рисунок 2).

Рисунок 2 – Основные виды фрезерных станков

При этом, например, если рассматривать операцию зубофрезерную, то для этой операции можно выбрать станки 5-й группы, но это будет зубофрезерный станок, а фрезерные станки расположены в 6-й группе. То есть четкого разграничения между группами нет, тем более появляются новые станки, реализирующие ранее неиспользуемые методы обработки.

Согласно стандартов, оборудование имеет основные размеры, характерные для станков каждого типа. Так, например, для токарных и круглошлифовальных станков это наибольший диаметр обрабатываемой заготовки (рисунок 3), для фрезерных станков — длина и ширина стола, на который устанавливаются заготовки или приспособления, для поперечно- строгальных станков — наибольший ход ползуна с резцом.

Рисунок 3 – Наибольший диаметр заготовки для токарных станков

Группа однотипных станков, имеющих сходную компоновку, кинематику и конструкцию, но разные основные размеры, составляет размерный ряд. Так, по стандарту, для зубофрезерных станков общего назначения предусмотрено 12 типоразмеров с диаметром устанавливаемого изделия от 80 мм до 12,5 м.

Конструкция станка каждого типоразмера, спроектированная для заданных условий обработки, называется моделью. Каждой модели присваивается свой шифр — номер, состоящий из нескольких цифр и букв. На рисунке 4 показан пример обозначения токарного станка с ЧПУ (числовое программное управление).

Рисунок 4 – Обозначение токарного станка с ЧПУ

Первая цифра означает группу станка, вторая – его тип, третья цифра или третья и четвертая цифры отражают основной размер станка. Например, модель 16К20Ф3 означает: токарно-винторезный станок с наибольшим диаметром обрабатываемой заготовки 400 мм. Буква между второй и третьей цифрами означает определенную модернизацию основной базовой модели станка.

Выделяют станки-автоматы и полуавтоматы. Автоматом называют станок, в котором после наладки все движения, необходимые для выполнения цикла обработки, в том числе загрузка заготовок и выгрузка готовых деталей, осуществляется автоматически, т.е. выполняется механизмами станка без участия оператора.

Цикл работы полуавтомата выполняется также автоматически, за исключением загрузки-выгрузки, которые производит оператор, он же осуществляет пуск полуавтомата после загрузки каждой заготовки.

С целью комплексной автоматизации для крупносерийного и массового производства создают автоматические линии и комплексы, объединяющие различные автоматы, а для мелкосерийного производства – гибкие производственные модули (ГПМ). Пример ГПМ приведен на рисунке 5.

Автоматизация мелкосерийного производства деталей достигается созданием станков с программным управлением (цикловым), в обозначение моделей вводится буква Ц (или числовым буква Ф).

Цифра после буквы Ф обозначает особенность системы управления:

  • Ф1 – станок с цифровой индикацией (с показом чисел, отражающих, например, положение подвижного органа станка) и предварительным набором координат;
  • Ф2 – станок с позиционной или прямоугольной системой; Ф3 – станок с контурной системой;
  • Ф4 – станок с универсальной системой для позиционной и контурной обработки, например, модель 1Б732Ф3 – токарный станок с контурной системой ЧПУ.

Станки с ЧПУ постепенно вытесняют другие установки, благодаря высокой точности обработки, повышенной производительности и соответственно сравнительно быстрой окупаемости.

Рисунок 5 – Пример гибкого производственного модуля

Кроме того, металлорежущие станки делятся по степени универсальности, по степени автоматизации и классу точности. Классификация станков представлена на рисунке 6.

Рисунок 6 – Классификация станков

Токарный станок для дома – как выбрать?

Как сделать правильный выбор

Для того, чтобы приобрести качественный аппарат, который будет долго служить, необходимо обращать внимание не только на технические характеристики, но и на специализацию. Подбирать в соответствии с тем, какие работы на нем планируется выполнять. Более мощные модели экономят время на обработку изделия, но и потребляют больше электроэнергии

Более мощные модели экономят время на обработку изделия, но и потребляют больше электроэнергии.

Вес агрегата играет немаловажную роль. Более легкие модели могут оказаться менее устойчивыми и не смогут выполнять сложную работу.

Асинхронный тип двигателя характеризуется более длительным сроком эксплуатации.

Размеры важны, когда рабочее пространство ограничено, поэтому лучше выбирать мини-станки. Если площадь дома позволяет, то лучше отдать предпочтение более габаритным вариантам, например, отечественным моделям Калибр – они устойчивы и позволяют обрабатывать делали с большей длиной.

Лучше отдать предпочтение моделям, которые можно модернизировать и расширить их функционал.

Приобретая установки зарубежного производства, необходимо учитывать возможность ремонта, узнать есть ли в свободной продаже запчасти, наличие сервисного центра в городе.

Как стать профессионалом в металлообработке

Обучение токарному делу, как, например, в профессии врача, длится целую жизнь, кроме существенного объема теоретической информации, книг и практических навыков которые предстоит освоит стоит есть постоянно обновляющийся парк техники, требующий изучения, токарные станки развиваются. Также увеличивается номенклатура обрабатываемых материалов, появляются новые композитные и полимерные материалы с неизученными свойствами.

Скачать учебное пособие по токарному делу

Помочь в овладении профессии могут уроки по токарному делу и обработке металлов от более опытных коллег и преподавателей. Сейчас в интернете стала доступна библиотека технической литературы по обработке металлов: справочники, пособия токаря и учебники. Дополнительное образование требует времени, которого постоянно не хватает, и денег, которые тоже не будут лишними, но эти затраты с лихвой окупятся в будущем.

Как соорудить своими руками

Нормальный станок стоит минимум 50 000 рублей. Если собрать его самостоятельно, то эта сумма значительно уменьшится.

Внимание. Для изготовления самодельного токарного станка желательно пользоваться типовыми чертежами. Там есть все размеры деталей и порядок сборки

Там есть все размеры деталей и порядок сборки.

Эти чертежи можно улучшить. Например, стоит добавить кнопку аварийного отключения, термореле, защищающее от перегрева, защитный кожух.

Подборка деталей

Определенные элементы устройства придется купить в собранном виде, например, двигатель и зажим. Некоторые приобретаются отдельно и заказываются в мастерских, где их изготовят по требуемым размерам. Чем лучше используемая сталь, тем дольше будет служить станок.

Основание

Лучшим выбором будет использование литой станины от старого нерабочего станка. От основания зависит устойчивость агрегата. В качестве альтернативы можно сварить раму из швеллеров или профильных труб. Нельзя брать дерево, так как оно не сможет выдержать рабочей нагрузки.

Электродвигатель и передача

Для двигателя можно использовать устройство от старой стиральной машины или другой бытовой техники, которая имеет достаточные показатели мощности. Также стоит подумать над приобретением нового двигателя, так как цена на него не слишком высока.

Лучше применять ременную передачу. Она намного проще в сборке. Также при использовании ремня непосредственно на вал оказывается меньшее воздействие, а это значительно увеличивает длительность эксплуатации.

Ведущий и ведомый центры

Два эти узла размещаются на одной оси. Также существует тип станков, имеющих один ведущий центр. Ведомый необходимо поставить на заднюю бабку (он может быть вращающимся или стабильным). Для изготовления подойдет заточенный конец болта.

Ленточные станки по дереву (пилы)

Ленточные станки (пилы) по дереву применяются для осуществления распила древесины и прочих древесных и деревосодержащих материалов. Станки способны выполнять как прямолинейный распил, так и криволинейный. При своих относительно небольших габаритах и прекрасной мобильности данный вид деревообрабатывающих станков обладает весьма внушительной производительностью, благодаря чему активно и повсеместно применяется в небольших столярных, мебельных и модельных производствах.

Ленточнопильные станки можно применять для выполнения торцевания больших заготовок, а так же для вырезания разнообразных фигурных изделий. На данном оборудовании, как правило, изготавливают ламели и разные детали к мебели. Ленточнопильные станки служат для ребрового деления брусьев, необрезных и обрезных досок.

Основной же функцией ленточнопильных станков является прямолинейный или криволинейный распил древесины. Обработка заготовок осуществляется с помощью стальных заостренных лент, другими слова пил, сваренных в цельные кольца. Сама ленточная пила надевается непосредственно на пильные шкивы, соприкасаясь с ободом боковой поверхности.

Ленточная пила является своего рода гибкой стальной лентой, у которой расположение зубьев идет только лишь по одному из ее краев. Ленту устанавливают на двух специальных шкива ленточного станка, каждый из которых вращается за счет работы электромотора передающего им энергию.

В зависимости от установленного типа механизма, ленточные пилы можно разделить на:

  • — зубчатые — при использовании данного типа пил в ленточнопильных станках по дереву пила производится замкнутой и имеет увеличенную длину;

  • — беззубые пилы трения —  отличается устройство данного вида пил, прежде всего, отсутствием зубьев привычного вида, в них назначение зубьев несколько иное, они позволяют увеличивать трение, что тем самым повышает производительность пилы;

  • — пилы электроискрового действия — пила электроискрового действия очень востребована в случаи необходимости распила заготовок имеющих толщину более 150 мм, ленточное устройство оснащенное данным видом пил великолепно справляется с заготовками диаметром более 300 мм.

Рабочий стол ленточных станков представляет собой мощную крепкую платформу, на которой установлены направляющие планки. Которые позволяют осуществлять движение заготовки ровно и четко вдоль линии разметки. Большинство моделей ленточных станков обладают возможность регулировки угла наклона стола и его поворота.

В большинстве станков используется электрический асинхронный двигатель, который за счет использования ременной передачи, которая подразумевает наличие нескольких рабочих скоростей, надежно защищен от перегрузок. Для достижения высокого уровня безопасности пользователя в станках данного типа, как правило, используется магнитный пускатель и концевой выключатель. Первый делает невозможным включение станка после временного отключения от электросети, второй автоматически выключает двигатель, как только открывается боковой кожух. Для вывода производственных отходов в станках предусмотрено наличие специального патрубка, к которому в большинстве случаев можно подключать производственный пылесос.

При выборе станка данного типа следует обращать внимание на такие важные технические характеристики:

  • — Глубина и ширина пропила. Эти параметры могу составлять от 80 до 360 мм и от 230 до 610 мм соответственно.

  • — Количество скоростей работы. Регулировка скоростей позволяет точно устанавливать рабочие режимы для определенного вида материалов.

  • — Наклон стола дает возможность производить раскрой под углом.

Критерии выбора

Покупка хорошего токарного станка для работ по металлу – дорогостоящее ответственное дело. Перед принятием решения следует трезво оценить необходимость и параметры оборудования, чтобы окупить потраченные деньги и получить желаемую прибыль от бизнеса. Большим спросом для работы в быту или в мастерской пользуются универсальные модели с числовым программным управлением.

Выбор модели определяется объемом работ, максимальными длиной и диаметром заготовок, с которыми придётся иметь дело. От размеров деталей подбираются технические характеристики станка, указанные в техпаспорте.

Рассмотрим важные параметры при выборе токарного станка нужной модели:

  1. Питание. Все токарные станки работают от переменного электрического тока. Большинство моделей для быта являются однофазными и подключаются к сети с напряжением 220 В. Но встречаются агрегаты, работающие от линии 380 В. Они более мощные, производительные, применяются в токарных цехах, автомастерских. Трёхфазное оборудование можно подключить к 220 В через специальные пускатели.

  2. Мощность электродвигателя. Она определяет производительность оборудования, типы работ. Настольные модели имеют мощность до 400 Вт. Они имеют ограниченные возможности и набор операций. Промышленные, мощностью более 7000 Вт, справляются с работами любой сложности и точности.

  3. Диаметр обработки над суппортом и станиной, высота центров станка и РМЦ (расстояние между центрами). Если детали имеют максимальную длину 450 мм, то РМЦ должно быть не менее 500 мм. Иначе деталь не поместиться в станок. Если максимальный диаметр заготовки 300 мм, то диаметр обработки над суппортом должен быть больше этого значения. Иначе деталь заблокирует работу станка.

  4. Масса. Бытовые станки весят в 50-200 кг. Есть мини-модели весом 30 кг. Они не занимают много места, имеют ограниченный функционал, низкую точность работы. Оптимальный вес для бытового оборудования – не менее 80 кг. При таком весе станок обеспечит высокое качество обработки, будет иметь необходимый набор функций.

  5. Габариты. Для бытового оборудования этот показатель играет важную роль. Это стационарный агрегат, которому обычно отводится определённое место в помещении. Его располагают так, чтобы на нём было удобно работать, чистить, обслуживать с соблюдением правил техники безопасности.

  6. Количество скоростей и способ их регулировки. Переход от одной скорости к другой может быть плавным или ступенчатым. Скорости определяются частотой вращения шпинделя. Максимальное число оборотов влияет на скорость обработки деталей. Средняя частота вращения – 500-2500 об/мин. Оптимальное для работы количество скоростей при ступенчатой регулировке равно 10-15.

  7. Перечень операций. Показатель определяет необходимость приобретения нужной модели. Возможность расширения функций за счет покупки дополнительного оборудования повышает ценность агрегата.

  8. Литая станина. Она должна быть без трещин и сколов, чтобы выдерживать максимальную нагрузку на оборудование. Чугун – оптимальный сплав для изготовления станины.

  9. Обратный ход. Функция, которая отсутствует в некоторых моделях. Её наличие облегчает работу с металлом.

  10. Гарантия и ремонт. Любой механизм может дать сбой, поэтому наличие гарантии на узлы и детали имеет большое значение. Профилактическое обслуживание, возможность ремонта – дополнительные преимущества того или иного бренда.

  11. Цена. Мощность, габариты, количество функций, производительность, бренд – основные факторы, определяющие цену токарных станков. Продукция малоизвестных производителей может не уступать по качеству известным брендам, но выигрывать в цене.
