Как в бане сделать теплый пол

Кабельный теплый пол

Кабель для теплого пола представляет собой специальный провод, преобразующий электрическую энергию в тепловую. Тепло равномерно распределяется по всей поверхности, на которой выложен отопительный контур

Выбирая нагревательный кабель необходимо обратить внимание на его удельное тепловыделение. Эта величина может иметь значения от 150 до 400 Вт на каждый квадратный метр, в зависимости от производителя

Для бани выбирают кабель с удельной мощностью не более  250 Вт. Cледует учесть, что некоторые производители указывают единицы мощности не на квадратный метр, а на один погонный метр кабеля.

Термостат, который обязательно ставится в такой системе, позволяет регулировать мощность и быстроту обогрева банного пола и всего помещения. Кроме того, в кабельные полы монтируется датчик температуры.

Кабель для электрического теплого пола бывает одножильным и двужильным.

Особое внимание следует уделить пожаробезопасности системы кабельного пола, проложенной по деревянным полам. Такие полы обязательно обрабатывают антипиренами, даже если между древесиной и проводом нет прямого контакта

Перед монтажом чистого пола необходимо тщательно проверить все стыки и контакты. Они должны быть надежно соединены и качественно заизолированы. Перед монтажом измеряют сопротивление, которое имеют токопроводящие жилы.

Для удобства укладки можно использовать монтажную сетку, которая оборудована специальными крепежными направляющими устройствами. Заданный шаг направляющих не только облегчит укладку кабеля, но и позволит максимально учесть нормативную ширину шага.

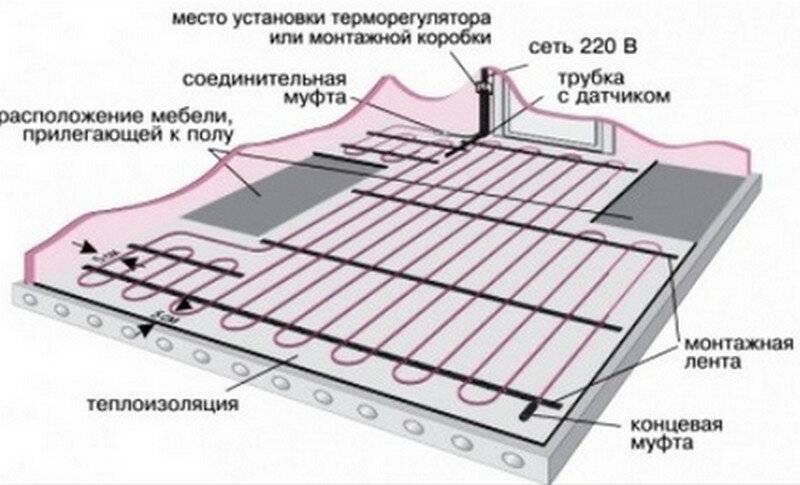

Кабель укладывается одним из выбранных вариантом. От стены делают отступ не менее пяти сантиметров. Производитель обычно указывает минимальное расстояние между соседними витками и другие требования к укладке. Нарушать эти рекомендации нельзя. Расстояние до любых нагревательных приборов должно быть не менее десяти сантиметров. Провод укладывается равномерно по всей площади поверхности. Нельзя допускать перегибов и сильного натяжения кабеля.

При несоблюдении требований к укладке кабель перегревается, что, в свою очередь, чревато коротким замыканием и возгоранием. Поэтому при монтаже следует четко придерживаться инструкции производителя. После проведения тестирования греющий кабель накрывают армирующей сеткой и сверху заливают слоем стяжки. Можно использовать традиционную цементно-песчанную смесь или самовыравнивающийся специальный состав для наливных полов. В первом случае включать теплый пол и приступать к его финишной отделке можно только через 28 дней, то есть когда бетонная смесь наберет максимальную крепость.

Создание тёплого пола от печи

Такой вариант достаточно основателен. Тепловым источником становится каменка. Отопительная конструкция базируется на металлической «рубашке». В ней имеется продольная труба. От неё пойдут отводы. Соединения между ними устраивают трубки. В итоге происходит образование этих соединений в единую систему. Ставится «рубашка» над топочным отделом в самой печи. Насос или водяной обмен заставляют воду циркулировать.

Так формируется технология тёплого бетонного пола с использованием водяного ресурса. В теплый пол в бане от печки монтируется система труб. Она согревает его в отопительные периоды. Функции котла здесь выполняет указанная рубашка. Полноценная эффективность системы возможна при наличии буферной ёмкости, которая ставится вне печи и соединяется с «рубашкой». Соединителями служат металлические трубы.

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

ИллюстрацияОписание
Контур для теплого полаВ качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узелПечь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
ТеплообменникЭто емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насосЧтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе.От площади помещения зависит мощность прибора.
Система водоотведенияПри изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

контур для теплого полаСмесительный узелЦиркуляционный насос

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация Описание Структура черновой стяжки Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку. Структура черновой стяжкиГидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее. Укладка утеплителя Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия. Арматурная сетка По утеплителю укладывают арматурную стеку

Демпферная лента По периметру помещения вдоль стен фиксируют демпферную ленту. Фиксация контура При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть. Заливка стяжки В процессе заливки стяжки в контурах должно поддерживаться давление

Запускать систему следует после полного высыхания стяжки.

Варианты устройства

В первую очередь следует обратить внимание на то, что речь идет об обустройстве помещения с повышенным уровнем влажности. Поэтому следует особое внимание уделить гидроизоляционному материалу

При этом не лишним будет обработать все деревянные элементы, такие как паркет, лаги и черновой пол, антисептическими пропитками. Основных конструкций всего две: теплый пол электрический (кабельный) и инфракрасный (пленочный).

Пленочный

Инфракрасный пол представляет собой термопленку, которая продается в рулонах. Состоит из гибких полос, изготовленных из карбона, толщина которых не превышает 0,3 мм. Каждая полоса находится в собственной полимерной оболочке, которая выполняет защитную роль.

Преимущества использования:

  1. Высокий уровень прочности, что позволяет производить укладку под клинкер и керамогранит.
  2. Имеющееся электромагнитное излучение минимально и не способно нанести вред здоровью человека.
  3. Подключение всех элементов производится параллельным способом. При этом если вышел из строя один элемент, остальные не теряют своей работоспособности.
  4. Для установки можно исключить необходимость монтажа стяжки, но для большей уверенности ее все же лучше использовать.

К недостаткам можно отнести сравнительно низкий показатель гидростойкости по сравнению с кабельными конструкциями. Рекомендуется использовать в помещениях с оптимальным уровнем влажности, таких как комнаты отдыха и предбанники.

Кабельный

В бане электрический пол должен иметь мощность в 250 Ватт на один квадратный метр площади. Возможно использование как двухжильного, так и одножильного кабеля. Предпочтительнее использование двухжильного, так как его проще монтировать. При этом излучение слегка увеличится, что устраивает далеко не каждого. Наиболее удобным является использование матов, которые представляют собой плиты теплоизолятора, в структуре которого уже имеется кабель. Монтировать подобный теплый пол в баню можно и самостоятельно, не привлекая третьих лиц.

Недостатки устройства:

  • если происходит повреждение одного из нагревательных элементов, то из строя выйдет вся конструкция;
  • уровень потребления электрической энергии, по сравнению с пленочными конструкциями, значительно выше;
  • понадобится монтаж стяжки, что осложняет весь процесс монтажа.

К преимуществам относят возможность использования любого типа напольных покрытий, самостоятельная регулировка и выставление температурного режима, и надежность устройства.

Плёночный инфракрасный пол

Инфракрасный плёночный теплый пол под плитку в бане — является самым экономичным вариант. Так же данный вид пола очень прост в монтаже. Инфракрасный мат представляет собой прозрачный материал с инфракрасной плёнкой внутри.

Установка данного типа тёплых полов начинается с монтажа теплоизоляции. Хотя, его можно стелить на любой вид поверхностей.

Пошаговая инструкция по укладке тёплого плёночного пола в бане

  • Рассчитывается количество материала и осуществляется его подготовка, обязательно все срезы греющих элементов должны быть изолированы;
  • расстилается плёнка по разработанной схеме, и отмечаются места, где будет устанавливаться кабель;
  • очищается площадь от мусора;
  • укладывается теплоизолирующий материал и фиксируется на скотч;
  • укладывается инфракрасная плёнка, и так же фиксируется;
  • присоединяются плёночные каналы к питающему кабелю, и закрепляются соединительными зажимами;
  • изолируются стыки специальной пропиткой;
  • проводится замер рабочего сопротивления;
  • завершающий этап, перед монтажом кафеля — плёнка покрывается плиточным клеем.

Сделать такой тёплый пол под плитку можно за день. Ведь особенность такой модели — нет необходимости в заливке стяжки.

Монтаж

Если укладка производится на грунт, то понадобится монтаж нескольких слоев стяжки (покрывающей и черновой). Если использовать пленочные конструкции, то верхний слой не понадобится. При наличии лаг между ними укладывается утеплительный материал, а поверх монтируется арматурная сетка. Она понадобится для изоляции дерева от греющего кабеля. Поверх сетки укладывается нагревательные элементы и сам кабель.

При наличии чернового покрытия, пирог будет состоять и таких элементов:

  • в качестве основы используются ОСБи листы;
  • мембрана для защиты от ветра и влаги;
  • между лагами укладывается утеплительный материал;
  • дополнительный слой на основе ОСБи;
  • маты из пенополистирола;
  • пароизоляционный слой;
  • стяжка армированная;
  • кабель и сетка;
  • чистовая стяжка;
  • напольное покрытие.

Пленочные нагреватели

Эти теплые полы тоже работают от электрической энергии, но в них нет нагревательного кабеля. Вместо него используется пленка с полупроводниковым покрытием.

Физически, принцип работы не отличается от мощного инфракрасного светодиода, только вместо кристалла используется полупроводники на пленке. При подаче тока пленка начинает излучать инфракрасное излучение на одну сторону. Другая ее сторона остается холодной.

Информация. Пленочные полы дороги, но у них хороший КПД. Бани компактнее, чем жилые помещения, поэтому дорогие материалы там использовать проще.

Пленочные нагреватели популярны в саунах. Там они используются в открытом виде. Вы можете приобрести рулон нагревательной пленки и часть ее использовать для строительства теплого пола, а часть установить в открытых нагревателях.

Электрический тёплый пол в баню

Электрическая система для бани не опасна, так как  нет прямого взаимодействия с водой. Основа конструкции — кабель: одножильный или двужильный.

Монтаж тёплого электрического пола под плитку, необходимо начинать с выбора схемы укладки, наиболее распространена змейка, она проще в установке.

Сам принцип действия не сложный, главное соблюдать следующие правила, отступать:

  • от всех стен по 5 см;
  • по 10 см от источников тепла;
  • делать шаг между витками, у каждого производителя он свой, согласно инструкции указанной на упаковке.

Краткая инструкция по установке

В остальном, процедура укладки в бане электрических тёплых полов под плитку простая:

  1. На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.

Вдоль него делается желобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб — взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезана вдоль.

При помощи водостойкого силиконового герметика можно соединить стенки трубы. Желобок накрывается решёткой.

Основание включает в себя глиняный слой и подушку из песка и гравия. Каждый слой следует хорошо утрамбовать.

  • Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
  • Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания – если цементный слой 5 см, то продолжительность цикла составит 4 недели.

Расход материала зависит от площади помещения и толщины самой стяжки. К примеру: если баня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона ( 3 х 4 х 0,05). Соотношение воды к цементу — 0,45.

Для крепления основания можно использовать армированную сетку, она существенно увеличивает прочность поверхности.

  • Следующий этап заключается в укладке теплоизолирующегослоя из твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническим характеристикам идеально подойдёт экструдированный вид толщиной 3 см. Он укладывается в два слоя, стыки склеиваются скотчем.
  • Завершающий этап перед укладкой керамической плитки — монтаж электрической системы обогрева (матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуется располагать его в местах, где планируется установка мебели.

Мощность у всех нагревательных матов одинакова – 150 вт/м². Поэтому перед приобретением необходимо нарисовать схему расположения. Если в бане электрический теплый пол под плитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсеке нужен отдельный контур.

Электроустройство должно быть накрыто армированнойсеткой. Размещать датчики, заземлять и подключать систему следует согласно инструкции.

Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.

Толщина электрического теплого пола в баню под плитку 23 см, от грунта до покрытия.

При установке матов важно руководствоваться следующими требованиями:

  • не резать и не сгибать их;
  • не перекрывать один другим;
  • не класть тяжёлые предметы;
  • не ходить по неустановленным матам;
  • не укладывать маты при температуре меньше 5 градусов;
  • не устанавливать их под стены;
  • не класть под деревянные полы.

Структура пола вместе с теплоизоляцией

Бетонирование тёплого пола

Сегодня самый сложный метод утепления – бетонный пол. И ещё на стадии его формирования учитываются некоторые нюансы теплоизоляции. И чтобы в будущем у вас сохранялась возможность устроить тёплый пол в бане своими руками и без кардинальных переделок, необходимо разобраться в структуре утеплённой стяжки.

Сначала следует заливка фундамента, затем кладётся бетонная плита. Её покрывает гидрозащита, на которую затем устраивают утеплитель. Потом приходит черёд бетонной прослойки с армирующими элементами. Здесь можно уложить тёплый пол и заключительное покрытие.

Чтобы состав получился с максимальной теплоизоляцией, в него нужно внедрить керамзит. Также можно после каждого бетонного слоя стелить специальный изолятор.

Особенности системы теплого пола

Теплу свойственно подниматься вверх, соприкасаемся мы в основном только с полом – логично нагревать пол! Именно холодный пол чаще всего бывает причиной ощущения недостаточного комфорта в бане и моечной, ведь чтобы нагрелся пол другие источники должны основательно прогреть помещение. Учитывая, что теплый воздух все равно поднимается вверх, пол часто остается холодным даже при довольно высокой температуре в помещении.

Если теплый пол устроить так, чтобы нагревательной установкой была печь, нужно предусмотреть теплообменник. Обычно это бак из нержавейки или другого защищенного от коррозии металла. От теплообменника ведут трубопровод и монтируют систему отопления на полу.

Труба водяного контура теплого пола укладывается по всей площади под внешним покрытием пола, а под и над нею укладываются слои теплоизоляции.

Особенности системы

При установке в бане водяного тёплого пола функционирующего от дровяной печи, нет необходимости устанавливать котёл. Однако над топкой, нужно соорудить теплообменник. Для этого подойдёт любой бак из нержавеющей стали не склонной к коррозии. От него протягивается контур в помещение, где будет монтироваться тёплый пол.

Для возврата отработанной жидкости в бак, потребуется установить небольшой насос. Без него, конструкция будет работать лишь, когда печка находится, нижи уровня полового покрытия. Диаметр трубы при такой схеме нужно брать равным 16 мм, обычные 24-ех миллиметровые не подойдут.

Основной особенностью печной напольной конструкции является отсутствие возможности регулировки температурного уровня. Рекомендованная температура тёплых полов в бане — 40 градусов, от печи же теплоноситель будет нагреваться до состояния кипятка.

Видео

ТЕПЛЫЙ ПОЛ в бане с помощью ПЕЧИ? Банная печь Горыныч-3.

Поэтому, требуется сделать смесительный блок, в котором горячая вода будет смешиваться с уже отработанной, тем самым достигая нужного температурного уровня.

Поскольку установить большую ёмкость в печи нет возможности, то можно около неё разместить аккумуляторный бак, и протянуть стальные трубы от него к теплообменнику.

Схема и устройство «пирога»

Если рассматривать устройство тёплого водяного пола в бане от печи в виде «пирога», то оно состоит из:

  • чернового пола — бетонного или деревянного;
  • гидроизоляционного слоя — он препятствует образованию конденсата;
  • утеплителя — уменьшает теплопотери;
  • арматурной сетки — защищает изоляцию;
  • отражателя из фольги — направляет тепло в нужном направлении;
  • нагревательного элемента — трубы уложенные спиралью;
  • бетонной стяжки — имеющей уклон по направлению стока;
  • финишного покрытия.

При самостоятельной укладке тёплого пола на грунт, требуется обустроить песчаную подушку, сверху её необходимо засыпать керамзитом, на него расстелить гидроизоляционный слой.

Помимо этого, понадобится дополнительная установка смесительного узла, теплообменника и насоса.

Особенности укладки

Для электрического типа

Альтернативой водяному отоплению зимой является электрический теплый пол на основе нагревающего кабеля. Элемент обеспечивает выделение тепловой энергии с учетом площади нагрева: на 1 кв. м – от 160 до 450 Вт. Для обустройства теплого пола в бане рекомендуется выбирать кабель мощностью свыше 240 Вт.

Такого рода системы оснащены термостатом для автоматического поддержания заданной температуры на основе температурных датчиков, вмонтированных в напольное основание.

Конструкция кабеля бывает одно- и двухжильной. Кабель монтируется на деревянное основание, при этом соблюдаются требования пожарной безопасности. Пол обрабатывается антисептиками и антипиренами.

Кабель укладывается на ровное основание с соблюдением отступов от стеновых поверхностей – 6 см, от отопительного оборудования – 12 см.

После завершения монтажа система тестируется на герметичность и работоспособность. Затем устанавливается сетка и заливается бетон. После высыхания основания монтируется декоративное покрытие.

Преимущества и недостатки печного подогрева

Пол в бане, сделанный по схеме обогрева от печки, имеет свои плюсы и минусы. Среди преимуществ стоит выделить следующие:

  • экономия при укладке и впоследствии (в отличие от электрического) – на энергоресурсах;
  • экологическая чистота и безопасность для здоровья — нет электромагнитного излучения как при обустройстве электрического тёплого пола;
  • возможность обогрева большой площади;
  • постоянный комфортный микроклимат в бане.

К недостаткам относятся:

  • в зимний период придётся либо постоянно топить печь, либо сливать воду, чтобы замерзшая жидкость не разорвала трубы;
  • при одновременном обогреве нескольких банных помещений потребуется больший объём теплоносителя, что увеличит время нагревания полов;
  • сложность в регуляции температурного режима;
  • невозможность смонтировать протекающие полы — намокнет утеплитель, и работа всей система будет нерезультативной.

Но в целом обустройство подогрева банных полов от печи заслуживает внимания.

Его несложно сделать своими руками, если придерживаться методики монтажа и учитывать некоторые особенности.

  1. Поскольку вместо котла будет использоваться печь, то надо сделать над топкой теплообменник, от которого уже прокладывается система отопления в нужные помещения. Для теплообменника вполне подойдёт металлический бак.
  1. Чтобы в отопительной системе не нарушалось движение воды, потребуется циркуляционный насос. Без него можно обойтись лишь в случае, когда печь расположена ниже уровня пола и уложены трубы большого диаметра (Ø 24 мм). Но даже при таком раскладе система подогрева будет не слишком эффективной.
  1. Помимо насоса следует установить смесительный узел, иначе есть большой риск получить не тёплые, а горячие полы, поскольку печь может нагревать воду до температуры кипения и в ней отсутствует регулятор температуры. А установить его в самой печи невозможно.
  1. Вмонтировать в любую печь большой теплообменник не получится, поэтому возле печи устанавливают аккумуляторный бак и соединяют с теплообменником.

Электрический пол

Двужильный кабель проще укладывать, поскольку не нужно второй конец присоединять к термостату

Внешне кабель для отопления пола очень напоминает обычный телевизионный провод. Но его функциональное назначение совсем иное. Нагревательный кабель преобразует электрическую энергию в тепло и передаёт её соседним материалам. Основной показатель, которым характеризуются разные виды электрических систем подогрева пола, – это удельное тепловыделение.  В продаже можно найти системы с показателем от 150 до 400 Вт/м². Но электрический тёплый пол в бане должен иметь значение удельного тепловыделения не меньше 250.

Если в моечном отделении нижние перекрытия деревянные, то при укладке кабеля своими руками особое внимание стоит обратить на пожарную безопасность.  Все деревянные конструкции обрабатываются антипиренами. Несмотря на то, что прямого контакта кабеля с деревянными элементами не будет, все соединения и стыки должны быть тщательно изолированы

Кроме того перед укладкой в русской деревянной бане необходимо проверить целостность изоляционного слоя нагревательного кабеля.

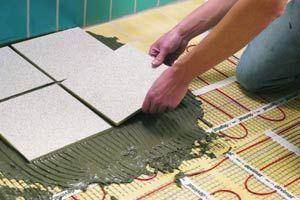

После укладки электрических матов и проверки работы, можно укладывать стяжку или плитку

Работу по устройству полов с электрической системой подогрева ведут в таком порядке:

  1. После подготовительных работ по гидроизоляции и утеплению основания пола можно переходить к укладке нагревательных элементов.
  2. Для облегчения укладки кабеля своими руками производители тёплых электрических полов продают их на специальных сетках, идущих в комплекте со специальными крепёжными устройствами и направляющими. Направляющие элементы помогут при укладке выдержать нормируемые расстояния между кабелями, а крепежи облегчат фиксацию элементов на полу.
  1. Кабель укладываем на поверхность пола равномерно, без перегибов и натяжения. Не забывайте соблюдать требуемые расстояния, иначе это может привести к перегреву и короткому замыканию.
  2. После укладки кабеля система подключается и проверяется.
  3. Только после этого на поверхности пола раскладывается армирующая сетка и заливается стяжка.
  4. Через 28 дней цементно-песчаная стяжка станет прочной и будет готова к укладке лицевого покрытия, например, керамической плитки. Если использовать сухие заводские смеси для заливки стяжки, то сроки застывания значительно сокращаются. К тому же такую стяжку можно дополнительно армировать фиброволокном.

Видео инструкция по укладке тёплого электрического пола:

Как сэкономить время на протапливании бани

Наверное, каждому владельцу бани приходилось мысленно ругаться, протапливая баню в морозный зимний день. И правда, иногда, чтобы поднять температуру в парилке от -20 до +60…+80 градусов, приходится потратить довольно много времени и усилий. И даже когда воздух прогрелся до нужной температуры, стены и полки ещё долго будут оставаться холодными. Для кого-то это не имеет значения, но если время строго ограничено, и вам нужно поскорее расслабиться в бане и отправиться домой, в город, каждый час может быть важным.

Кто-то мирится с утратой лишних часов, а кто-то предпочитает потратить дополнительные деньги при строительстве бани, заказывая установку конвекторов.

На сегодняшний день в продаже можно увидеть как электрические, так и газовые конвекторы. Они имеют свои плюсы и минусы. Газовый обходится чуть дешевле в эксплуатации, зато электрический отличается простотой и точно не станет причиной взрыва из-за утечки топлива, что всерьёз пугает многих потенциальных владельцев.

Конвекторам не нужно работать в режиме максимальной мощности. Напротив, даже при работе в самом экономичном, «антизамерзающем», режиме, они легко поддерживают температуру на уровне +5…+10 градусов даже в самые морозные дни. При этом расход газа или электричества будет минимальным, а значит, тратить больших денег на содержание конвектора не придётся. Зато каждый раз, протапливая баню зимой, вы будете экономить немало времени, которое сможете провести с большей пользой.

Общие принципы устройства тёплых полов в бане

Схема пирога электрического теплого пола под плиткой

По фото очень сложно составить представление о том, как сделать тёплый пол в бане. Для этого нужно знать общие и частные принципу устройства таких конструкций. В зависимости от планировки бани устройство тёплого пола обычно делается в моечном отделении. Для любого пола с подогревом нужна качественная теплоизоляция снизу. После этого делается стяжка из цементно-песчаного раствора или сухой смеси. После стяжки можно укладывать напольное покрытие, будь то керамическая плитка или деревянные настилы.

Некоторые мастера советуют помимо теплоизоляции укладывать под стяжку и гидроизоляционный слой. Это позволит избежать образования конденсата в пироге пола во время работы нагревательной системы. В качестве гидроизоляции можно использовать обычную полиэтиленовую плёнку. Теплоизоляцию лучше делать пенополистиролом, минватой, керамзитом или фольгированным пенофолом.

Если вы решите построить русскую баню с туалетом, парной, моечным помещением и комнатой отдыха, например, размером 6х5 м, то устройство тёплого пола может понадобиться не только в моечном отделении. Такая планировка предполагает сооружение тёплых полов и в других помещениях (туалете, комнате отдыха).

Настилаем водяной пол своими руками

Водяной тёплый пол считается одним из наиболее удобных и выгодных для установки в бане. Система представляет из себя замкнутый трубопровод, по которому благодаря насосу циркулирует жидкость — это может быть как обычная вода, так этиленгликоль или антифриз (либо его водный раствор). Источником тепла для нагрева воды в трубах выступает котёл, сами трубы могут быть пластиковыми или медными. Также вам понадобятся насос и арматура.

Водяной пол — пожалуй, самый популярный вид подогрева для бани

Преимущества водяного обогрева:

  • возможность обогреть большую площадь при умеренных энергозатратах;
  • система мало подвержена механическим повреждениям и деформации из-за того, что целиком находится под поверхностью пола;
  • равномерное распределение тепла по всей площади;
  • не требует вложения больших денежных средств.

Недостатки водяного обогрева:

  • требует значительных усилий, наличия аналитического склада ума от мастера;
  • из-за того, что основа системы водяного тёплого пола — насос, который должен обеспечивать циркуляцию тёплой воды в круглосуточном режиме, возможен довольно значительный расход энергоресурсов;
  • регулировать температурный режим может быть довольно сложно (многое зависит от источника тепла);
  • если в системе появляется течь, обнаружить место её возникновения крайне сложно.

Инструкция по установке

Устройте теплоизоляцию поверхности пола, используя для этого матовый материал (минеральную вату или полистирол). Основная задача — обеспечить хороший уровень защиты от потери тепла. Таким же материалом утепляются и стены бани. Чтобы увеличить КПД системы, желательно постелить поверх теплоизоляционного слоя зеркальную плёнку (плёнка должна смотреть блестящей стороной вверх).

Поверх изоляции необходимо настелить арматурную сетку, к которой трубы будут крепиться с помощью пластиковых хомутов или клипс. Однако ни арматура, ни дополнительные пластиковые крепления не понадобятся в том случае, если вы подобрали для теплоизоляции полистирольные плиты со специальными планками для гибких труб, с помощью которых сразу можно закрепить ваш трубопровод.

Очень важно сразу же определить те участки пола, на которых будет располагаться мебель

Под мебелью не должно быть труб! Особое внимание уделите зонам возле наружных стен и дверного проёма — советуем сократить шаг укладки, чтобы помещение лучше прогревалось. Основные типы укладки труб, которые применяются не только для бани, но и для любых других помещений:

  • змейкой — система простая и надёжная, но не обеспечивающая равномерный обогрев пола;
  • улиткой — сможет обеспечить равномерный прогрев поверхности, но более сложна в монтаже.

Уложить трубы «змейкой» проще и быстрее, чем «улиткой»

Совсем необязательно располагать центр «змейки» или «улитки» в центре бани. Шаг укладки вы можете выбрать самостоятельно, однако не следует располагать трубы слишком далеко друг от друга — при расстоянии между ними в 40 см и более обеспечить эффективный обогрев в помещении будет довольно сложно. Но укладывать трубы слишком близко тоже не стоит: жидкость в слишком длинном трубопроводе быстро остывает.

Важный элемент системы водяного обогрева пола — коллекторный шкаф, к которому подведены концы трубопровода и в котором располагаются запорные вентили и регулировочные приспособления. Перед выравниванием пола и фиксацией стяжкой следует провести опрессовку системы, чтобы исключить возможность протечки.

Основные элементы сложной системы водяного обогрева пола, помимо труб, — котёл и коллектор

Осуществив проверку работоспособности системы, необходимо залить поверхность цементно-песчаной или сухой стяжкой, после застывания которой (около 28 дней) можно укладывать напольное покрытие.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
