Изучаем прибор: для чего нужен, и как работает тепловизор для обследования зданий и сооружений

Отчет о проведении комплексного ТВО объекта

Если ТВО проводит сторонняя компания, то по завершении работ обычно изготовляются карточка тепловизионного обследования объекта или тепловой паспорт. Если обследование выполнено в соответствии с правилами и нормами ГОСТ, то оно будет иметь юридическую силу, а использовать такой документ можно в суде.

К тепловым снимкам прилагается отчет, который обычно содержит следующие сведения технического и практического характера:

  1. Полные сведения об исследуемом объекте, дата и обстоятельства проведения ТВО.
  2. Ссылки на государственные нормативы и требования, на которые опирался эксперт.
  3. Условия проведения ТВО (температурный режим, уровень влажности, ветер и так далее).
  4. Полный перечень применяемого ТВО-оборудования, а также его краткое техническое описание.
  5. Перечень обнаруженных дефектов, недостатков, повреждений, трещин (если они есть).
  6. Советы и рекомендации по устранению вышеперечисленных недостатков (если они обнаружены).
  7. Сведения о компании + информация юридического характера, позволяющая идентифицировать организацию.

Как проводится тепловое исследование

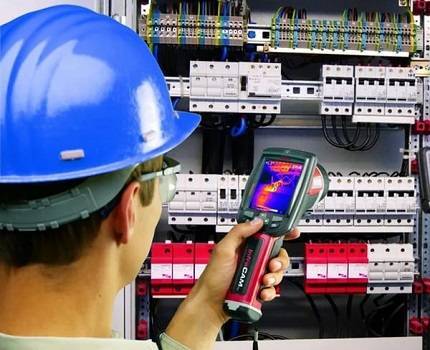

Методика тепловизионного обследования электрооборудования, зданий, отдельных объектов предельно проста.

В общем случае алгоритм ТВО выглядит следующим образом:

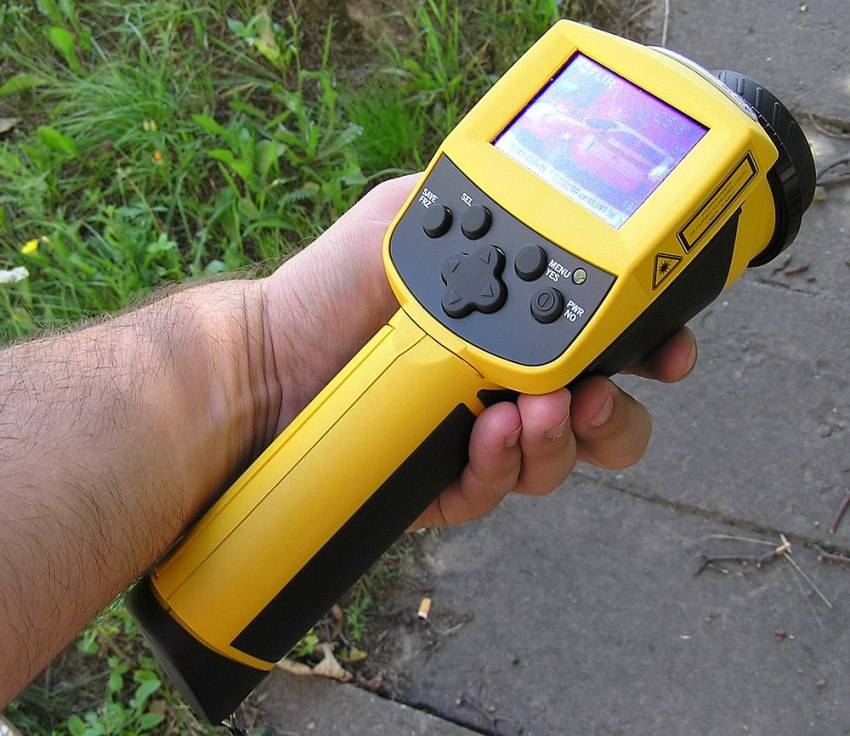

Тепловизоры работают от аккумулятора, поэтому перед его применением следует выполнить зарядку. Если Вы планируете записывать какую-либо информацию (фото, видео), то необходимо проверить свободное место на карте памяти, поскольку в противном случае данные не смогут сохраниться.

Включите тепловизор, дождитесь запуска рабочего режима — и наведите устройство на нужный участок, который Вы хотите исследовать. Перемещать камеру-тепловизор следует медленно, поскольку разные устройства обладают разной чувствительностью (прибору нужно какое-то время, чтобы начать получать точные данные).

Если нужно сделать снимки или фотографии, активируйте соответствующий элемент интерфейса. Расположение нужного пункта или кнопки может сильно отличаться в зависимости от устройства и установленных программ. Если используете прибор впервые, под рукой должна быть инструкция по проведению тепловизионного обследования.

По завершении ТВО можно распечатать полученные фотографии, сохраненные на флэшку или карту памяти. Фото будут выступать в качестве доказательств Ваших слов.

Основные правила и рекомендации при проведении обследований

Чтобы полученные данные имели прогностическую ценность и соответствовали современным требованиям и нормам, должны быть выполнены определенные рекомендации по результатам тепловизионного обследования.

Перечислим основные из них:

  • Исследование рекомендуется проводить в ясную безветренную погоду, когда на небе отсутствуют тучи и не идет дождь.
  • Дело в том, что в случае ветренной погоды потоки воздуха могут распространяться в соответствии с направлением ветра, что сделает результаты экспертизы неточными. Однако это правило касается только внешних исследований.
  • Если Вы хотите выполнить исследование комнаты или дома изнутри, то наличие ветра или осадков серьезного значения играть не будет, поэтому правила можно не придерживаться.

Вопрос эксперту
При какой температуре проводят тепловизионное обследование? На самом деле этот вопрос лишен практического смысла. Дело в том, что для точного исследования важна не столько температура окружающего воздуха, сколько факт наличия перепадов температур. Большинство приборов отличаются средней точностью — для них будет достаточно перепада на улице или в здании в 10-15 градусов. В таком случае можно получить четкие точные снимки, где все необходимые сведения будут четко просматриваться.

Нужно ли проветривать помещение перед тепловизионным обследованием? Большинство экспертов склоняются, что делать этого не нужно и даже вредно. Дело в том, что при проветривании активизируется теплообмен между окружающей природой и помещением/объектом. Поэтому прекратить проветривание следует минимум за 2-3 часа до проведения экспертизы

Важно создать естественные условия в помещении (не нужно открывать окна, приоткрывать двери и так далее)

Способы отображения информации с тепловизора

Цена телескопического обследования также зависит от способа передачи полученной информации после обследования. Существует несколько вариантов. Первый способ имеет название Full IP, представляет собой полноэкранное инфракрасное изображение.

Режим Picture-in-Picture создает картинку в картинке. Тепловое изображение отображается в виде обычной фотографии, благодаря чему облегчается поиск участка с пониженным уровнем тепла. Режим Аlpha Blеnding способствует наложению обычной и тепловой фотографий друг на друга. Такая возможность способствует получению более наглядного, понятного и информативного изображения.

При использовании режима IR/Visiblе Аlarm можно получить инфракрасное изображение тех мест, которые характеризуются температурой, находящейся в пределах заданного интервала. Остальные участки отображаются в виде обычных цифровых фотографий.

Инфракрасная камера поможет диагностировать целый ряд проблем

Создать такие снимки, как с помощью цифрового фотоаппарата, позволит режим Full Visible Light. Здесь не учитывается температура здания. Такой режим полезен в определенных случаях. Данной функцией обладают даже некоторые модели бюджетных тепловизоров, оснащенных встроенной цифровой камерой, рассчитанной на 3-5 Мп.

Можно ли проводить диагностику самостоятельно

Реальное и термофото

В предыдущих наших обзорах мы уже упоминали о том, что тепловизионное обследование может проводиться в двух режимах: энергетический аудит и выявление аварийных ситуаций.

В первом случае предполагается, что в ходе обследования будет проведена полная покадровая съемка контролируемых поверхностей, сопровождаемая составлением подробных термограмм и отчётов с интерпретацией полученных данных.

При этом, надо учитывать, что далеко не всегда результаты, полученные напрямую с дисплея прибора, соответствуют реальным температурам, и для приведения их «готовому» виду необходима специальная компьютерная обработка, учитывающая корректировки по результатам контактных измерений.

Очевидно, что для выполнения всех этих действий в полевых условиях необходимо не просто знание принципов работы тепловизора, а реальный практический опыт термографических исследований.

Отметим, что только такие данные могут быть основанием для оформления юридически корректных документов, поэтому результаты измерений подписываются с указанием квалификационного уровня специалиста, их выполнявшего.

Во втором случае, когда тепловизионная съёмка нужна лишь для того, чтобы быстро обнаружить аварийный узел или место протекания трубопровода, проверку можно выполнить и без составления отчётной документации (то есть, провести самостоятельный осмотр).

Но даже в этом случае необходимо знать, как правильно связать координаты термографического изображения и светового снимка объекта. В дорогих моделях тепловизоров такая привязка происходит автоматически, но в большинстве случаев приходится придерживаться специальной технологии съёмок.

Специально для таких случаев предусмотрен тариф «Аренда тепловизора с оператором», стоимость которого заметно меньше стоимости услуг с детальной проработкой отчёта.

Тест тепловизоров среднего ценового сегмента для обследования объектов

Имеет лестные отзывы тепловизор Flukе Tі32. Устройство характеризуется разрешением детектора 320х240р, экрана – 640х480р, тепловой чувствительностью 0,045 °С. Тепловизор идеально подходит для обследования жилых, общественных и типовых промышленных строений. Для объектов повышенной ответственности лучше использовать высокотехнологичное оборудование.

Тепловизор Flukе Tі32 характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов

Благодаря наличию функции «картинка в картинке» удается объединить инфракрасное изображение со снимками в реальном диапазоне, что позволяет быстро определить отклонения в состоянии объекта. Для получения качественных снимков используются сменные объективы: телескопический – для дальнего расстояния, широкоугольный – для близкого. Стоимость тепловизора Flukе составляет 390 тыс. руб.

Легким, компактным и простым в управлении является устройство Flіr E8. Прибор характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов, систем отопления и вентиляции в многоэтажных домах. Однако не подходит для крупных промышленных строений.

Разрешение экрана и детектора тепловизора «Флир» составляет 320х240 пикселей. Прибор улавливает температуру в диапазоне от -20 до 250 ºС. Устройство характеризуется тепловой чувствительностью 0,06 ºС. Питание осуществляется от двух батареек, которые обеспечивают работу прибора в течение 4 часов. Купить оборудование можно за 400 тыс. руб.

Стоимость тепловизора Flukе составляет около 390 тыс. руб Flіr E8

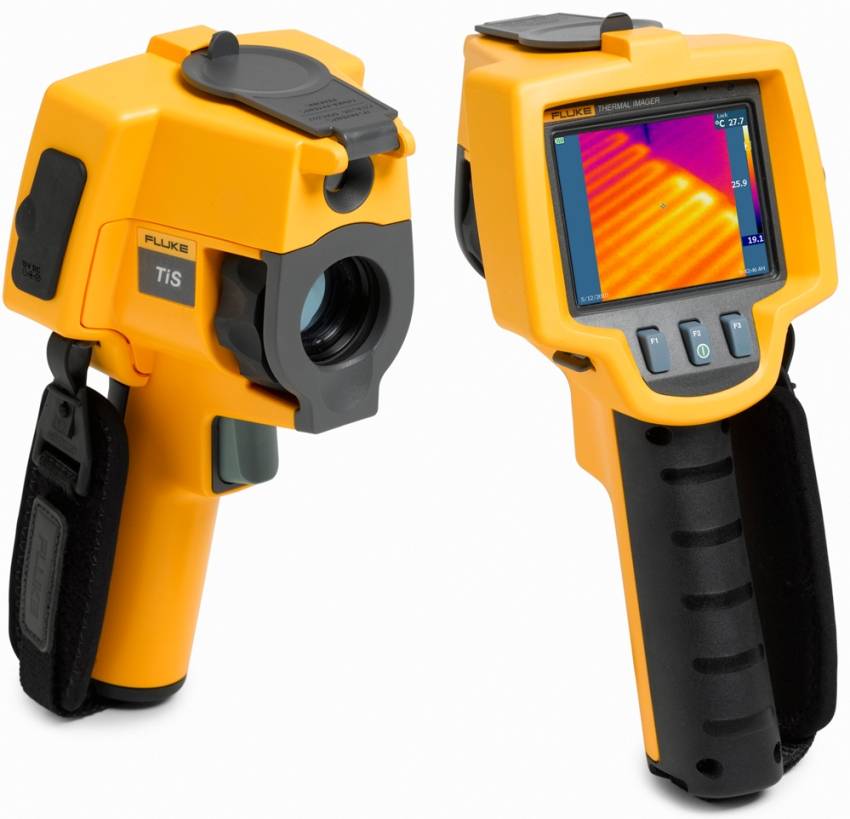

К устройствам повышенной эффективности относится модель Flukе TіS 75, которая характеризуется расширенной программной начинкой. Тепловизор отличается высоким разрешением детектора и экрана, составляющим 320х240р. Для камеры видимого диапазона данный параметр равен 5 Мп. Устройство имеет тепловую чувствительность 0,08 ºС. Наличие возможности ручной фокусировки позволяет выполнять при помощи прибора качественные снимки на расстоянии 15 см.

Тепловизор имеет внутреннюю память объемом 8 Гб для записи видео. Благодаря особой опции к нему можно прикрепить голосовые и текстовые комментарии. Прибор может объединять все элементы в единый файл, что не требует упорядочивания большого массива изображений. Питание осуществляется от литий-ионных батареек, которые оснащены светодиодным индикатором, сообщающим об уровне заряда. Купить такой тепловизор можно за 490 тыс. руб.

Сферы применения

Применение тепловизоров в военном деле Область применения связана со способностью преобразовывать тепловое излучение в спектр, который воспринимает человеческий глаз, обнаруживать самые незначительные объекты, излучающие электромагнитные волны. Если определить интенсивность излучения, то можно рассчитать температуру исследуемого объекта и предположить, что это. При помощи аппарата определяется разница температур, при отсутствии контакта с объектами, они не реагируют на помехи, не могут быть обнаружены системами слежения, имеют большую дальность действия: от 100 м до 3 км. Эти принципы работы позволяют применять их в самых различных областях.

В военной технике

Новая современная техника поступает сегодня на вооружение, имея в своем арсенале встроенные тепловизорные камеры. Их использование позволяет вести боевые действия в условиях плохой видимости, обнаруживать противника и технику. Помимо этого, устройства устанавливаются на беспилотных самолетах и на технике, управляемой дистанционно.

Возможность «видеть» объекты в ночное время – основной показатель, имеющий значение приборов в военной сфере. Принцип успешной работы аппаратуры заключается в четком обнаружении теплового излучения. Для армии производятся специальные аппараты в виде биноклей, прицелов для оружия, ими оснащаются системы наведения. Они оснащены мощными оптическими механизмами, что увеличивает возможности военных тепловизоров многократно.

В морских приборах

Морской или речной порт является сложным транспортным узлом, и его безопасность может обеспечить только самая совершенная охранная аппаратура. Морские тепловизоры предназначены для обеспечения безопасности водных и прибрежных объектов: портов, причалов, складов, речных вокзалов.

Охота

Тепловизор для охоты – хорошее подспорье для тех, кто увлечен выслеживанием добычи

Использование прибора позволяет отслеживать самого осторожного зверя в любое время суток независимо от погоды и видимости

Обследование зданий

С помощью тепловизорных датчиков есть возможность обследовать любое сооружение, чтобы определить место утечки тепла. Результаты исследования станут весомым аргументом для того чтобы доказать плохое качество теплоизоляции стен. Для коммунальщиков применение тепловизора для обследования зданий – хорошее средство правильно определить проблемные зоны и направить силы на утепление конкретных мест.

Применение тепловизора в медицине

Медицина

Использование тепловизора в медицине производилось еще во времена СССР. Приборы позволяют распознать характер заболевания, а также увидеть инфицированного человека среди здоровых по температуре тела, характерной для той или иной болезни.

Обследование с помощью специальной аппаратуры, реагирующей на электромагнитные волны, помогает обнаружить воспалительный процесс с точностью до микрона и найти область патологии. Использование аппарата позволит определить, болен пациент или здоров, увидеть источник заболевания, поставить диагноз.

Чрезвычайные ситуации и АСР

Пожарные, вооруженные прибором, могут увидеть наиболее безопасный путь выхода из огня, минуя самые горячие участки. Спасатели, вооруженные аппаратом, в самых трудных ситуациях имеют возможность найти человека в зоне плохой видимости.

На эту тему ▼

Тепловизор пожарный ISG К250

Технические характеристики и описание устройства

Помимо перечисленных сфер, где применение измерительной тепловой техники – необходимое условие успешной деятельности, данные приборы используются и в других областях промышленности и в повседневной жизни людей. Поэтому сегодня производится много их разновидностей, и выбор тепловизора зависит только от цели его использования.

Технические характеристики устройства свидетельствуют о том, можно ли использовать его как универсальный или его специализация более узкая. Границы температур, на которые ориентирован прибор – главный критерий при выборе. Чтобы не допустить ошибку при покупке, необходимо учитывать, что температурный диапазон устройства должен быть больше температуры исследуемого объекта как минимум на 25%.

Требования к организациям, специалистам и оборудованию

Показательная темограмма

Из информации, приведенной в предыдущем разделе, следует простой вывод: измерения, выполненные с нарушением рекомендуемой технологии, не имеют юридической силы, поскольку не гарантируют достоверность полученных результатов.

Ввиду чего, к квалификации специалистов и метрологическому контролю оборудования предъявляются достаточно строгие требования, требующие документального подтверждения.

Так, согласно ПБ 03-372-00 специалист, непосредственно выполняющий осмотр и тепловизионную съемку, должен иметь квалификационный уровень в области неразрушающего теплового контроля не ниже первого, что должно быть подтверждено соответствующим удостоверением.

Техник, выполняющий интерпретацию полученных данных, должен иметь квалификацию не ниже второй категории.

Не менее важна и своевременная метрологическая поверка тепловизоров и вспомогательного оборудования, так как при ошибках в калибровках прибора всего на 1-2 градуса можно получить совершенно противоположные заключения.

Важный момент: если помимо тепловизора для замеров используется вспомогательное оборудование – оно тоже должно быть поверено (контактные термометры, пирометры, гигрометры и др.).

Как правило, соответствие дат метрологических поверок проверяется при выдаче лицензии электротехнической лаборатории или другой экспертной организации, предлагающей услуги тепловизионного обследования.

В тех случаях, когда термографическая диагностика выполняется одновременно с испытаниями электрических сетей, сотрудники, выполняющие съёмку, также должны иметь удостоверение электротехнической безопасности соответствующей категории.

Виды тепловизоров

В зависимости от функций, которые выполняет инструмент, различают несколько его видов:

  1. Измерительные – выдают радиометрическое изображение, в результате чего можно определить температурные показатели всех объектов в зоне наблюдения. Данный вид аппаратуры применяется в медицине, строительстве, промышленности, при тестировании электрооборудования, механических коммуникаций.
  2. Наблюдательные – обеспечивают только визуализацию объектов, находят применение в военном деле, охранных и силовых структурах, в спасательных операциях и т. п.
  3. Пирометры визуальные – разновидность инструментов для наблюдения, которые способны выявить зоны с аномальным температурным режимом.

На эту тему ▼

Пожарные тепловизоры

Назначение, устройство и принцип работы

Несколько лет назад применение тепловизоров было доступно только военным ведомствам. Сегодня эти устройства используют во многих областях производственной деятельности, так как это позволяет решить многие технические вопросы.

Производство развернулось не только в виде отдельно взятых приборов, но и как составная часть гражданских биноклей, прицелов для охотничьего оружия, других оптических механизмов.

Измерительный диапазон – один из факторов, который определяет температурные возможности и условно разделяет модели на 3 типа:

  • Строительные: реагируют на температуру до +3500, применяются для аудита строительных сооружений, определяют качество изоляции, находят места утечек тепла из зданий.
  • Промышленные: температурные границы – более +3500, применяются для диагностики электросетей, промышленных систем.
  • Высокотемпературные: определяют тепловые параметры более +10000, диагностируют технологические процессы с высоким уровнем нагрева.

Их использование получило широкое распространение в современной жизни как в производственных целях, так и в гражданских нуждах.

Правила применения тепловизора

Главная задача тепловизионного обследования – безошибочно выявить потери тепла и дефекты в работе инженерных систем, а также обнаружить возможные слабые места жилого объекта на этапе строительства.

Тепловизионная диагностика зданий включает:

  • обследование в длинноволновой ИК-области спектра в диапазоне 8-15 мкм;
  • построение температурной карты исследуемых предметов и поверхностей;
  • мониторинг динамики тепловых процессов;
  • точный расчет тепловых потоков.

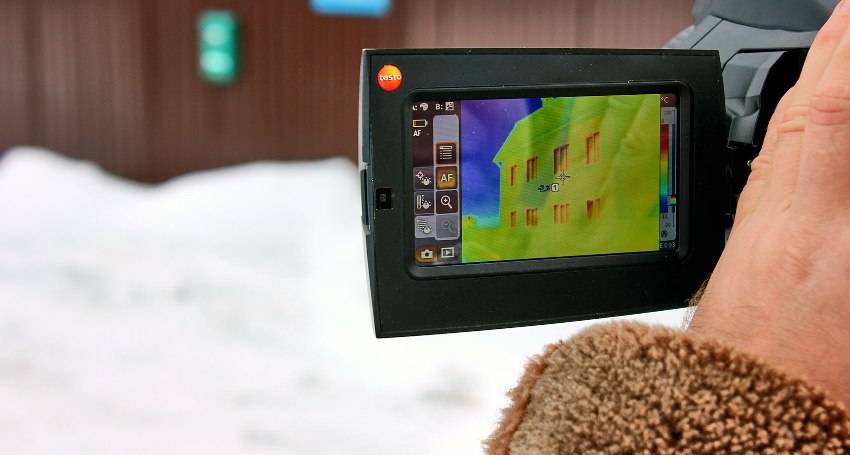

Проверку жилого объекта выполняют как снаружи, так и внутри здания. В первом случае инфракрасная съемка позволяет обнаружить грубые дефекты инфильтрации воздушных потоков через ограждающие конструкции дома и дефекты теплоизоляции. Во втором — выявить ошибки в функционировании отопительной системы и сети электроснабжения.


Проводить тепловизионную диагностику лучше в холодную пору, когда разница температурных показателей на улице и в доме составляет больше 10 градусов по шкале Цельсия

Чем выше перепад температур, тем точнее результаты проверки. Кроме того, чтобы получить корректные данные, обследуемый жилой объект должен бесперебойно отапливаться не меньше 2-х суток. В летний период обследовать здание тепловизором практически бесполезно из-за минимальной разницы температур.

Проверка зданий приемниками теплового излучения показывает распределение температурных полей по поверхностям предметов или конструкций в конкретный момент времени. Поэтому проведение съемки инфракрасной камерой сильно зависит от ряда условий, соблюдение которых критично для получения корректных результатов.

На работу прибора влияет сильный ветер, солнце и дождь. Под их воздействием дом будет охлаждаться или нагреваться, а значит проверку можно считать неэффективной. Обследуемые конструкции и поверхности не должны находиться в зоне попадания ярких прямых лучей солнца или отраженного излучения в течение 10-12 часов до старта тепловизионной диагностики.

Дверные и оконные блоки рекомендовано сохранять в фиксированном положении 12 часов перед съемкой инфракрасной камерой и в процессе проверки здания.

До начала обследования дома на устройстве необходимо выставить базовые настройки, а именно:

  • установить нижний и верхний предел температуры;
  • настроить диапазон тепловизионной съемки;
  • выбрать уровень интенсивности.

Другие показатели регулируют в зависимости от типа теплоизоляции, материалов стен и перекрытий. Энергоаудит частного дома начинают с проверки фундамента, фасада и крыши здания.

На этом этапе очень важно провести тщательную диагностику, поскольку участки на одной плоскости значительно отличаются и приемники теплового излучения обязательно это покажут. После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания

Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем

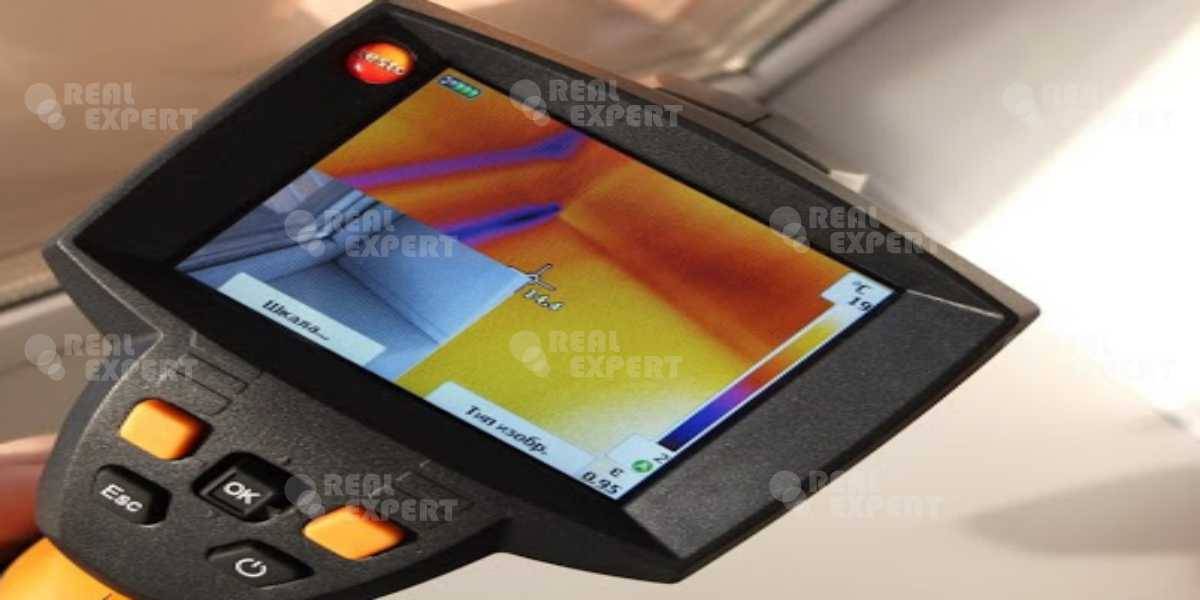

После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания. Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем

Съемку проводят в направлении от оконных блоков к дверям, неспешно исследуя все технологические проемы и стены. При этом двери между комнатами оставляют открытыми, чтобы стабилизировать потоки нагретого воздуха и свести к минимуму вероятность погрешностей при измерениях.

Стены на время внутренней термографии здания необходимо освободить от ковров и картин, отслоившихся старых обоев и прочих предметов, которые препятствуют прямой видимости исследуемого объекта.

Дома, оснащенные радиаторами отопления, принято снимать только с внешней стороны. Диагностику фасадов проводят при благоприятных погодных условиях – отсутствии влажного тумана, задымленности, атмосферных осадков.

RGK TL-80 (Россия)

Съёмка

Встроенная в RGK TL-80 камера видимого диапазона помогает быстро обнаружить утечку тепла: для этого на картинку накладывается радиометрическое изображение. А подсветка, лазерный указатель и функция 32-кратного масштабирования упрощают специалисту обнаружение дефектов в слабо освещённых помещениях или на большом расстоянии.

Кроме того, у пользователя RGK TL-80 есть возможность записать видео или голосовой комментарий

Обратите внимание на частоту обновления кадров: у RGK она составляет 50 Гц, в то время как у других моделей данной ценовой категории — всего 9 Гц. Это помогает специалисту получить качественное видео во время быстрого сканирования объекта

Обработка результатов

Вместе с прибором компания поставляет и программное обеспечение — RGK Vision. Здесь 3 активных окна: «Настройки», «Анализ» и «Отчёты». В первом окне можно изменять параметры видимого и инфракрасного изображения: коэффициент излучения, отражённую температуру и расстояние до объекта. Во втором окне — анализировать показатели прибора в различных точках. В третьем — сохранять результаты в удобных форматах *.RTF или *.PDF.

Производитель подготовил руководство пользователя: в нём есть подробные описания всех 3 активных окон. Например, для третьего окна производители дают советы по правильному составлению отчётов.

Лучшие производители

Российский бренд. На рынке с 2010 года. Специализация – поисковое тепловизионное оборудование для МЧС, армии, охоты. Популярность ее моделей объясняется применением инновационных технических решений и их высокой функциональностью.

Condtrol

Российский производитель приборов неразрушающего контроля. Компания продавала свои разработки известным производителям: Trible, Laserliner, Ryobi. С 2007 г. производит недорогие модели с использованием качественных компонентов от ведущих мировых производителей.

Elitech

Российский бренд. Заводы в Китае, Республике Беларусь. Узлы и компоненты производят на заводах в Италии. Благодаря столь широкой географии производственных подразделений, компании удается бюджетные и качественные аппараты.

Pulsssar

Белорусское подразделение американской компании Ykon Advanced Optics. На рынке с 2006 года. Основные направления работы – изделия для охотников, поисковиков, спасателей, туристов и охранных систем. Популярные модели ее тепловизионных прицелов Pulsssar Thermion пользуются повышенным спросом

Flir

Крупнейший производитель тепловизоров из США. На рынке более 40 лет. Заводы в Европе, головной офис в Портленде. Выпускает аппараты бесконтактного исследования объектов любого формата и назначения в огромном ассортименте.

ANT

Американская компания, специализируется в выпуске наблюдательных приборов, прицелов, лазерных дальномеров.

Fluke

Еще один крупный американский производитель, являющийся мировым лидером в производстве КИП. Головной офис в Эверетте, заводы в США, Европе и Азии. Профессионалы широко используют модели серий Fluke Ti, TiS и TiR, выполняя энергоаудит в строительной сфере. Приборы фирмы отличает резкость, автоматическая фокусировка, матрицы с высоким разрешением.

Testo

Германская компания более 50 лет производит КИП. Выпускает оборудование для бытового и профессионального применения. Большинство ее аппаратов присутствуют в Госреестр средств измерений РФ и выполняют задачи промышленного, технического и строительного энергоаудита.

Seek Thermal

Американская частная компания из Санта-Барбары. Ее специализация – бытовые изделия массового потребления хорошего качества с широким функционалом и по доступной цене.
Список достойных производителей можно продолжить. Какой фирмы прибор лучше купить, решать вам. Для начала следует прочесть описание товара, выяснить, сколько стоит интересующая вас модель, выслушать советы и рекомендации опытных пользователей
