Теплообменник для банной печи

Что нужно знать об эксплуатации теплообменника

Достаточно ответственным делом является выбор печи, оснащенной таким устройством. Рассматривая различные модели, нужно быть предельно внимательным, чтобы не пропустить мельчайших нюансов. Предлагаем ознакомиться с основными правилами, определяющими безопасность эксплуатации устройств :

1. крепление за счет подвижных соединений компенсирует температурную деформацию и изменение размеров узлов теплообменника во время их нагрева.
2. Полезная мощность является важным показателем, который должен учитываться при проведении всех необходимых расчетов.
3. Габариты теплообменника должны соответствовать характеристикам печки. На выполнение функций устройства должна отдаваться лишь десятая часть всего тепла, вырабатываемого печью.
4. выносной бак должен вмещать в себя столько воды, сколько может нагреться буквально за 2 часа с момента растопки печи.
5. все уплотнители, устанавливаемые в местах соединения элементов системы, должны быть изготовлены из материалов, устойчивых к воздействию высокой температуры.

Основных требований немного, но их обязательно нужно соблюсти при установке и эксплуатации теплообменника. Это значительно увеличит долговечность устройства.

Печи, в конструкции которых имеются теплообменники, можно устанавливать в банях, где планируется поддерживаться режим как русской бани, так и финской сауны. С приобретением такого агрегата вам не потребуется установка бойлеров или других подобных устройств, осуществляющих нагрев воды в бане. Совершенство новых технологий, применяемых при производстве банных печей с теплообменниками, позволяет значительно продлить срок службы таких отопительных агрегатов. Главное – правильный монтаж и ответственная эксплуатация системы.

Принципы монтажа, подключения и безопасной эксплуатации

Варианты монтажа зависят только от выбора расположения обменника. Сложнее всего придется в том случае, если решено ставить его внутрь готовой печи, где он не планировался изначально. Под это придется разбирать корпус, делать отверстия

Гораздо проще воспользоваться навесной конструкцией или надеть змеевик, либо же «самовар» на дымоходную трубу.

Что касается труб, которые соединяют теплообменник с баком, то для самотечной конструкции важно соблюдать уклоны, а также помнить о том, что крепление труб не должно быть жестким — позвольте им свободно «ходить» при тепловом расширении.

Материал для труб — лучше всего медь, а соединения — латунь
Приобретая уплотнители, обращайте внимание на их способность выдерживать большие температуры.

Безопасность эксплуатации зависит от вашей памятливости. Главное не забывать о двух вещах:

• покидая баню, нужно сливать всю воду из системы;
• протопку не стоит начинать, не убедившись в том, что накопительный бак полон воды.

Если кирпичная печь с внутренним водяным контуром затоплена, а воду вовремя залить забыли, лучше не делать это, когда печь нагрета.

Важно также не допускать закипания жидкости в системе

Выбираем конструкцию прибора

Выбирая подходящий теплообменник для печи, стоит стремиться к тому, чтобы общая площадь поверхности готового изделия была наибольшей. Это позволит обеспечить наиболее эффективный обогрев помещения.

Змеевик

Наибольшее распространение получили регистры (змеевики). Такие теплообменники варят из гладкостенных труб диаметром 40 – 50 мм. Внешне они напоминают решетку характерной Г-образной формы. Для их изготовления можно использовать не только круглые, но и профильные трубы с близкой площадью поперечного сечения.

Обратку и выход горячей воды можно располагать как с одной стороны регистра, так и с разных.

Вариант выхода определяется конструктивными особенностями самой печи и схемой разводки труб в системе отопления.

Следующими по популярности можно назвать прямоугольные или цилиндрические баки, внутри которых располагается труба или змеевик. Длина такого теплообменника зависит от параметров топливника печи. Теплообменник, устанавливаемый на дымоход, как правило, имеет цилиндрическую форму. Внутри него проходит труба, диаметр которой равен диаметру дымохода. Патрубки привариваются снизу. Может использоваться как для обогрева помещения, так и для нагрева воды.

Такая конструкция требует особого внимания. Из-за быстрого остывания продуктов сгорания значительно снижается тяга в самом дымоходе. Это способствует замедлению горения топлива.

Установка изделия на отопительно-варочную печь требует особого внимания. Необходимо позаботиться о том, чтобы горячие газы проходили над его верхней полкой и входили в дымоход в передней части топливника.

Основные достоинства

Несомненными плюсами применения теплообменника в конструкции печи являются:

• Одновременное осуществление нескольких функций: нагрев воды, воздуха в нескольких  помещениях, а также парообразование;
• Варианты установки бака на значительном расстоянии от печи (даже в другом помещении);
• Долговечность. При использовании современных материалов и соблюдении технологии монтажа срок эксплуатации достигает 20 лет.
• Эстетичный внешний вид
• Доступность ухода;
• Простота монтажа;
• Высокая эффективность;
• Возможность установки как в русской традиционной бане, так и в современной финской сауне;
• Экономия места за счет компактных размеров;
• Высокая мощность и как следствие, быстрый нагрев до требуемой температуры;
• Отсутствие (или несущественность) деформаций при нагреве

Установка банной печи с теплообменником

1. Монтаж агрегата выполняется на предварительно углубленный в грунт (на 40 см) фундамент. Сооруженная основа не должна выступать над уровнем пола.
2. Вокруг печи выполняется кладка из кирпича с применением глиняного раствора.
3. Теплообменник для отопительного устройства устанавливается в смежном с парилкой помещении.
4. В стене бани выполняется отверстие для вывода топки.
5. В систему заливается жидкость, которая через трубы, обмотанные теплоизоляцией, подается в накопительный резервуар.
6. Устанавливается дымовой канал, верхний конец которого проходит через отверстие в потолке и прикрепленному к нему металлическому листу.
7. Производится тщательная герметизация проема и всех стыков.

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева

Мы рекомендуем обратить внимание на следующие условия эксплуатации:

• использование бака самоварного типа допускается только с печами для бань;
• запрещается эксплуатировать пустой бак во время работы печи;
• если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.

3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения. Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

• Вмонтирован в печь – при появлении накипи теряет КПД.
• Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Правила организации отопления в бане

Дровяное отопление бани

Самым простым вариантом является баня с отоплением из дома. Такая схема подразумевает подключение парилки, предбанника и других помещений к автономному теплоснабжению коттеджа. Но это может быть реализовано только в том случае, если строение бани вплотную примыкает к дому или находится на расстоянии от нее не более 3-4 м.

Наиболее распространенный вариант местонахождения строения на участке – удаленное от жилого здания. Как сделать водяное отопление в бане и при этом оптимизировать расходы на его организацию? Возможны варианты применения стандартных схем, однако вместе с этим следует учитывать специфику эксплуатации бани:

• Источник тепловой энергии (котел) должен обеспечивать нагрев воздуха в парилке до уровня от +90°С +100°С. Для этого используются специальные банные печи с емкостью для камней;
• Для помещений площадью более 60 м² рекомендуется установка трубного теплоснабжения. Вместе с ним можно сделать систему ГВС для повышения комфорта. При наличии второго этажа обязательно предусматривается отопление мансарды бани;
• Обеспечение отвода угарных газов вместе с продуманной системой вентиляции;
• Пожарная безопасность. Так как для отделки помещений в подавляющем большинстве случаев используется дерево, следует предотвратить его контакт с отопительными элементами – трубами, радиаторами.

Газовое отопление бани

Еще одним немаловажным моментом является выбор энергоносителя. Газовое отопление в бане целесообразно только при монтаже специализированного котла. Установка самодельных конструкций может привести к созданию аварийных и опасных ситуаций.

Помимо газа можно использовать и другие, не менее эффективные источники тепловой энергии:

• Дрова. Традиционный тип топлива, с помощью которого отопление бани зимой превращается в некий ритуал. Существенный недостаток – постоянный контроль за уровнем топлива в топке, а также невозможность оперативной регулировки уровня нагрева воды;
• Дизельное топливо или отработанное масло. Самый неприемлемый вариант энергоносителя для бани. Проблема заключается в неприятном запахе и сложностью в организации хранения топлива.

Как сделать газовое отопление бани самостоятельно? Для этого нужно правильно подобрать соответствующее оборудование и комплектующие для теплоснабжения – трубы, радиаторы, а также емкости для косвенного нагрева горячей воды.

При отоплении бани от системы теплоснабжения дома часть трубопровода, расположенного на улице, необходимо утеплить. Для решения этой задачи можно использовать специальные теплоизоляторы или электрический греющий провод.

Представленные в продаже готовые печи с теплообменником

Традиционные модели банных печей, выполняемые из кирпича, понемногу вытесняются более современными металлическими конструкциями. отличающимися доступной ценой, высоким качеством, компактностью и совершенством дизайна. При выборе достойной модели потребитель должен знать объемы парилки и бака для воды, а также мощность отопительного агрегата . Предлагаем рассмотреть наиболее популярные модели печей для бань, оснащенные теплообменником.

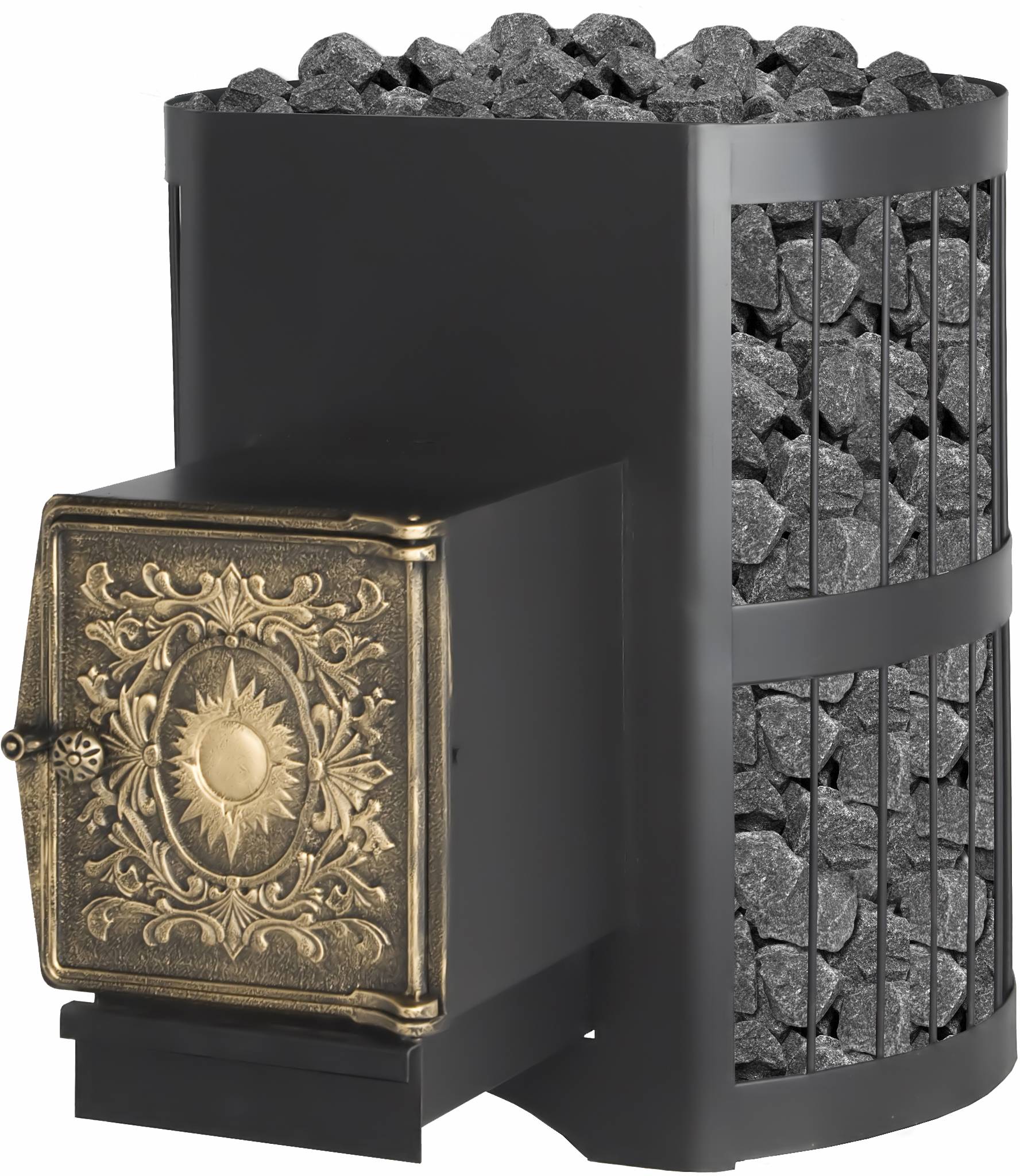

Печь с теплообменником Везувий модель Скиф 16 ВЧТ

Этот агрегат обладает достаточной мощностью для того, чтобы обеспечить высокую температуру в парилке, объем которой достигает 18 куб. м. В корпус печи встроен теплообменник, быстро нагревающий воду в баке, вынесенном в смежное с парилкой помещение. В зависимости от особенностей монтажа печи в своей бане, покупатель сам выбирает агрегат с левосторонним либо правосторонним размещением теплообменника. Этот представитель модельного ряда печей Везувий примечателен тем, что вокруг его корпуса в специальном кожухе располагаются камни, создающие эффект кирпичной кладки. Практически все остальные модели оснащаются каменкой, установленной сверху агрегата. Топка печи изготовлена из высокопрочной качественной стали, толщина которой составляет 8 мм. Такой материал сохраняет свои характеристики и пропорции изделия даже при самых высоких температурах.

Распределение цен на печи Везувий Скиф можно посмотреть в таблице:

Печь Торнадо 20М2

Модель с чугунной дверцей благодаря своей мощности способна обогреть помещение парилки объемом 20 куб. м. Отличительными чертами печки являются:

• внушительные габариты и вес;
• встроенный в корпус теплообменник;
• мощная топка;
• боковой кожух большой вместительности для закладки 240 кг камней.

Последний из списка элемент конструкции выполняет сразу две функции . предохраняет печь для бани с теплообменником от перегрева и эффективно разогревает наполнение боковой каменки.

Из-за того, что вес агрегата составляет 125 кг, а это достаточно солидный показатель, перед проведением монтажных работ нужно выполнить закладку фундамента, предварительно рассчитав его требуемую прочность.

Стоимость печей данной торговой марки определена в пределах 22–38 тысяч рублей.

Harvia 20 SL Boiler

Печь-каменка Harvia 20 SL Boiler – это разработка финских производителей отопительных агрегатов для бань и саун. Модель весом 75 кг прекрасно подходит для обогрева парилки, объем которой доходит до 20 куб. м. Оптимальная температура в помещении создается также за счет равномерного нагревания и плавной отдачи тепла от 40 кг камней. Каменка, работающая на дровах, пользуется большой популярностью среди потребителей в основном за счет современных технологий, заложенных в ее конструкцию.

В корпус печи встроен теплообменник в виде бака, заполненного водой. Образцовое устройство обеспечивает постепенный нагрев жидкости, не доводя ее до кипения. Только при очень длительном использовании печи вода может стать кипятком. Благодаря выносной конструкции топку можно размещать в смежном с парной помещении, таким образом, в парной постоянно будет поддерживаться тепло и порядок.

Плавность форм агрегата, рамка из нержавеющей стали, устойчивые ножки придают привлекательность внешнему виду каменки. Печь для бани с теплообменником для воды стоит в среднем 37,5 тысячи рублей.

Установка и подключение теплообменника и бака в бане

Чтобы решить проблему, как правильно подключить теплообменник в бане, необходимо изучить инструкцию. Основные положения пошаговых действий обеспечат безопасность установленной конструкции в процессе эксплуатации. Схема подключения теплообменника и резервуара в бане предполагает:

• Определить место для установки резервуара с водой. Теплообменник для бани на трубу потребует составления произвольного чертежа.
• С помощью дюбелей закрепите планки для размещения бака, чтобы горячий участок не соприкасался со стеной.
• Закрепите сборку на вертикальной плоскости крепежными элементами для надежности.
• Четыре отрезка трубопровода понадобятся для оснащения емкости. Один для присоединения душа, два для направления движения воды, один закройте клапаном.
• Присоедините кран для слива.
• Проверьте теплообменник в печи для бани на протечку.

Теплообменник для печи в баню своими руками требует качественной проверки для обеспечения пожаробезопасности. Как правильно проверить все элементы? В этом вопросе помогает изучение принципа работы теплообменника в бане, основанного на подаче теплой жидкости самотеком на выходе сверху.

Что нужно знать об эксплуатации

Купить теплообменник в банную печь необходимо у проверенного временем производителя. Прочитав инструкцию по эксплуатации, убедитесь, что выполняются необходимые условия. Купить теплообменник для печи на дровах можно только в случае исправности всех элементов. Проверьте теплостойкость материалов по указанным техническим характеристикам. При эксплуатации печи с теплообменником на дровах необходимо следить за дымоходами, очищать их от нагара.

Не закрывайте заслонку до полного прогорания топлива в печи с водяным контуром или любой другой модели. Угарный газ быстро наполняет помещение при неисправном оборудовании. Поэтому следите за факторами, влияющими на теплообменник для дровяной печи. Его работа исправна в случае запуска системы с полным баком, исправности составляющих деталей, отсутствия накипи в емкости с водой.

Безопасность при эксплуатации

Установка теплообменника в бане предполагает соблюдение мер предосторожности:

• Избегайте крепления труб к стене. Соприкосновение горячих конструкций с поверхностью повышает опасность возгорания предметов.
• Следите, чтобы теплообменники для печей всегда были соединены с резервуаром, в котором достаточно воды. Ее отсутствие приводит к образованию накипи, повышает пожароопасность при работе.
• Контролируйте работу системы, включающей теплообменник в баню на трубу, проводите осмотр конструкции.
• Используйте термостойкие материалы при установке теплообменника для банной печи со встраиваемыми деталями, обеспечивающими работу системы.

Чтобы теплообменник в печь купить в исправном состоянии, требуется проверить наличие сопроводительной документации, сертификата, с указанием технических характеристик устройства.

Рекомендации по монтажу теплообменника

Схема подключения теплообменника в бане зависит от конкретной модели конструкции. Устройства обладают разной сопротивляемостью перегреву. Каркасные системы и регистр на трубу в баню устанавливаются в кирпичных конструкциях. При строительстве аппарат размещают в верхней части топки или в свод печи, на дымоход. Патрубки располагают с тыла или боковой стороны.

Змеевик для печи на дровах, изготовленный из меди или нержавейки, заделывают в свод или устанавливают на вертикальной стене. Витой змеевик печи размещают на дымоходе или над резервуаром с теплой водой. В емкости подогревается вода для душа. Коробчатый и регистровый теплообменник на печь в баню располагают внутри печки так, чтобы уменьшить контактирование металла с горячим участком.

Специалисты рекомендуют осуществлять монтаж теплообменника в бане таким образом, чтобы тепло поступало в виде излучения от стен и свода. Для этого устанавливают листы из нержавейки вдоль труб. КПД повышается, жидкость в баке с теплообменником для бани нагревается равномерно.

Бак для бани на трубу – преимущества применения

Перед всеми, кто строит свою баню, встает вопрос, а как нагревать воду? Конечно, можно не озадачиваться таким вопросом, поставив просто бочку с водой в парную. Банька топится – вода греется. Так поступали наши предки. Зимой бочку наполняли снегом, а потом мылись талой водичкой.

Но прогресс идет вперед, да и современным снегом в окрестностях мегаполисов не стоит умываться, не та сейчас экология. Разве что в глухой сибирской тайге еще можно набрать чистого снежка.

Какие варианты можно предложить сейчас застройщику, как сделать процесс мытья в бане комфортным и удобным? Об этом и пойдет речь в статье.

Как сделать теплообменник самостоятельно?

Покупать дорогие изделия из нержавейки для эксплуатации в бане нецелесообразно. Теплообменник для печи в бане  можно легко изготовить самостоятельно. Как сделать теплообменник банной печи своими руками?  Пошаговая инструкция будет ниже.

Материалы и инструменты

Какие материалы имеют для теплообменника печи в бане первостепенное значение? Зависит от того, сколько воды нужно нагреть. Вот примерный список того, что понадобится:

• металлический лист, толщина 2-3 мм — S=2*(0,40*0,80+0,40*0,20)+0,80*0,20 = 2*(0,32+0,08)+0,16 = 0,96 м2
• кран Ø32 мм — 2 шт.
• обратный клапан Ø32 мм — 1 шт.
• фитинги Ø32 мм— 6 компл.
• патрубки Ø32 мм — 6 шт.
• вентиль Ø32 мм (для слива) — 1 шт.
• труба металлическая, гофрированная Ø32 мм — 3 м.
• труба Ø32 мм (холодный водопровод) — по необходимости.
• уплотнительный шнур для герметизации соединений — 1 упак.
• электроды — 1 пачка.

Какой инструмент используется? Вот список:

• сварочный инвертор;
• «болгарка»
• прочие инструменты.

Расчет размеров

Мощность нагревателя должна соответствовать мощности самой печи. Рекомендуют сделать теплообменник, руководствуясь следующим:

1. Теплообменник не должен потреблять больше 10% от мощности самой печи. В таком случае, мощности печи хватит и на обогрев помещения. Топливо будет расходоваться максимально эффективно. Время нагрева не увеличится.
2. Суммарная длина труб не должна превышать 3 метра. Нужно сделать необходимый уклон, который составляет 2500 на прямой подаче, а на обратной — больше 300 в сторону печки. Так теплоноситель будет эффективно подаваться самотеком. В противном случае, не обойтись без насоса.
3. Воды должно быть достаточно. Она должна нагреваться не более двух часов, но не закипать. Если сделать бак слишком малого объема, теплоноситель очень быстро закипит. Если котел находится непосредственно в парилке, мыться там будет очень тяжело. Тяжелый пар заполнит помещение и нормально дышать станет невозможно. При слишком большом объеме бака из металла, теплоноситель может и вовсе не нагреться.
4. Не забудьте, что когда печь прогорит, вода все же какое-то время должна оставаться горячей. Поэтому, нужно заложить необходимый запас мощности.

Учитывая все вышесказанное, попробуем подобрать оптимальный теплообменник из металла. Принимаем, что для прогрева воздуха в бане нужно 5 кВт. Тогда мощность теплообменника из металла  составит 10 кВт, а его площадь — 1 м2. На возможные теплопотери отнесем 3 кВт. Тогда монтаж 1 м2 теплообменника даст нам 7кВт энергии. Время нагрева воды — 2 часа. Тогда требуемую площадь теплообменник определим по формуле: S = 1/7*W, где

W = 0,00117*V*(t_k-t_н) /T= 0,00117*65*(70-10) /2= 2,3кВт, отсюда  S = 1/7*W=1/7*2,3 = 0,33 м2, где  S — требуемая площадь теплообменника, м2;

W — требуемая мощность теплообменника, кВт (важно определить ее правильно);
V — объем воды, которую надо нагреть, принимаем 65 л (достаточно для 4-х человек);
tk  – требуемая температура воды, принимаем 700С (оптимальная температура горячей воды);
tн – изначальная температура воды, принимаем 100С. Требуемая мощность печи — 5+2,3 = 7 кВт

0,3 кВт можно не учитывать, т. к. 10% от изначальной мощности печи — допустимая потеря (0,3кВт

Инструкция по изготовлению

1. Правильно изготовим 2 бака для воды: один лучше делать в форме цилиндра (для теплообменника), второй — прямоугольный (выносной). Размеры рассчитываем индивидуально, исходить лучше из расчета выше и собственных потребностей.

   Варианты конструкций

2. Изготавливаем змеевик, устанавливаем в бак.

   Пример конструкции змеевика 1

   Пример 2

   Пример 3

   Пример 4

3. Наполняем водой и испытываем в течении 6 часов. Все швы должны быть герметичны, отпотин и утечек быть не должно. Содержание воды в баке при отрицательной температуре запрещено.
4. Привариваем 2 патрубка для прямой и обратной (нижней) подачи, чтобы организовать циркуляцию.

Установка и подключение теплообменника и бака в бане

• Найдите подходящее место для монтажа выносного резервуара. Если все детали конструкции располагаются в одном помещении, его чаще всего вешают на ближайшую к нагревательному агрегату стену, выше рекуператора на 200-300 мм.
• Закрепите дюбелями деревянные плашки – это те направляющие, на которые вы навесите бак. Это нужно, чтобы емкость не прикасалась своей горячей поверхностью к элементам интерьера.
• Укрепите сборку кронштейнами – для большей надежности.
• Оснастите выносной бак 4 патрубками, после чего, используя фитинги, два первых соедините с соответствующими у бака (для прямой и обратной подачи воды), третий закройте клапаном, к четвертому подключите душ (кран).
• Установите (в нижней точке) вентиль на реверсной линии – для слива воды.
• Подключите все элементы и проверьте систему на отсутствие протечек.

Что нужно знать об эксплуатации

Если вы ознакомились с инструкцией, купили теплообменник в баню, убедитесь, что выполняются следующие условия:

Крепежные соединения должны быть подвижными – это поможет минимизировать деформацию узлов рекуператора под влиянием высоких температур.
Уплотнители обязаны быть изготовлены из термостойких материалов.
Емкость выносного резервуара выбирается из такого расчета, чтобы он вмещал объем воды, нагреваемый за 2 часа.
Важно, чтобы соблюдалась полная совместимость с отопительным агрегатом.
Устройство должно потреблять не более 10% энергии, вырабатываемой печью.

Безопасность при эксплуатации

Чтобы предупредить возникновение аварийных ситуаций, соблюдайте следующие меры предосторожности:

не крепите трубы непосредственно к стенам;
следите, чтобы в баке всегда хватало воды, иначе быстро столкнетесь с проблемой накипи или даже с пожароопасной ситуацией;
постоянно проверяйте работу аппарата и бейте тревогу при ее резком нарушении;
используйте только термостойкие прокладки и регулярно обращайте внимание на то, в каком они состоянии.

Что важно учесть при выборе правильной модели

Есть несколько факторов, от которых зависит интенсивность прогрева помещения и качество пара в парилке. Именно на них стоит ориентироваться при поиске правильной печки:

Мощность. Это главный критерий выбора любого отопительного прибора. Мощность должна быть достаточной для хорошего прогрева, но не чрезмерной, чтобы не создавать лишних проблем. При расчете ориентируются на объем помещения. Для нагрева 1 м.куб. требуется 1 кВт мощности.

Вид топлива. Необходимо выбирать такое топливо, которое всегда доступно в местности, где расположена баня. В идеале оно должно быть еще и дешевым. В газифицированных районах с этим нет проблем, но все же многие владельцы бань выбирают твердотопливные модели. Это дань традиции. Можно купить конструкцию, которая будет рассчитана одновременно на газ и дрова.

Способ установки. От расположения печки зависит тип ее растопки – изнутри или снаружи парилки. Модель с обычным топочным каналом подойдет, если растапливать будут из парилки. Если же планируется растопка из предбанника или комнаты отдыха, то лучше выбрать конструкцию с удлиненным топочным каналом.

Дизайн. Модель должна быть удобной в эксплуатации и вписываться в общую стилистику оформления бани. Внешний вид печки нельзя отнести к определяющим факторам выбора, но все-таки он важен, т.к. любому владельцу бани хочется оборудовать для себя уютное место отдыха и релакса.

Объем и тип водяного бака. Перед покупкой следует рассчитать желаемый объем резервуара для воды и место его расположения относительно печи. Для каждого конкретного помещения следует выбирать модель, ориентируясь на планировку. В некоторых случаях наилучшим решением будет приобретение печки со встроенным теплообменником.

Схема конструкции печи со встроенным баком

Каким может быть резервуар для воды

При покупке банной печи с баком для воды обращают внимание на его расположение и способ подключения. Различают такие основные виды резервуаров:

Навесной

Расположен на корпусе модели, нагревается по мере прогрева стенок печки. Есть и дополнительная выгода: за счет резервуара увеличивается площадь нагреваемой поверхности. Это самый простой вариант в плане монтажа, однако организовать душ с таким баком не получится, а вода греется слишком быстро

Навесной. Расположен на корпусе модели, нагревается по мере прогрева стенок печки. Есть и дополнительная выгода: за счет резервуара увеличивается площадь нагреваемой поверхности. Это самый простой вариант в плане монтажа, однако организовать душ с таким баком не получится, а вода греется слишком быстро.

Наставной. Резервуар с водой может быть установлен прямо на топочной камере. Это далеко не всегда удобно. Вода может нагреваться гораздо раньше, чем воздух в помещении. Кроме того, материал бака может быстро прогореть, а швы разойтись.

На трубе дымохода. Бак такого типа по внешнему виду напоминает самовар, поэтому конструкции нередко называют самоварными. Резервуар крепят на трубе, а вода в нем прогревается с помощью горячих газов, поднимающихся вверх. Это позволяет более рационально использовать топливо. По форме резервуары бывают квадратными или круглыми. Зачастую их размещают так, чтобы они служили проходным узлом на кровлю.

Выносной. Идеальный вариант для бань, где печь стоит в парилке, а бак следует расположить в моечной. Вода нагревается с помощью встроенного теплообменника. Благодаря особенностям конструкции такого резервуара исключена ситуация, когда вода уже закипает, а помещение еще недостаточно прогрелось. К минусам стоит отнести дороговизну и сложность монтажа по сравнению с другими видами баков.

Модель «Варвара» с навесным баком

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м 3 . Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Особенности работы устройства

Как уже упоминалось, теплообменник встроенного типа находится в печи между кожухом конвектора и топкой. При этом исключено воздействие открытого огня. Аппарат емкостью в 5 л способен быстро заполнить бак объемом до 120 л. Эффективность и правильность эксплуатации устройства обеспечивается за счет предварительного наполнения бака водой. Только затем уже можно приступить к растапливанию печки. Если не выполнить это основное условие, со временем теплоноситель потеряет герметичность и просто выйдет из строя.

С помощью циркуляционного насоса можно добиться бесперебойности в процессе подачи воды. При этом предотвращаются неприятные моменты, связанные с образованием пробок в трубопроводе. Сама же вода, подаваемая в бак при помощи насоса, нагревается значительно быстрее.Эффективная работа печи, оснащенной теплообменником, основывается на некоторых факторах :

1. открытые системы нагревания воды, которые без давления, считаются наиболее приемлемыми для отопления такой бани;
2. наиболее эффективной считается система нагрева воды, сумма протяженности труб которой не превышает 3 метра. Именно такой длины в суммарном исчислении вполне хватит, чтобы обеспечить сообщение между теплообменником и баком, размещенным в смежном с парилкой помещении;
3. для обустройства системы нужно использовать однодюймовую трубу. Именно такой размер соединяющего элемента способен обеспечить нормальное течение воды по трубопроводу даже без задействования циркуляционного насоса.

https://youtube.com/watch?v=qeoo08ExvQk
