Этапы строительства домов из СИП-панелей
Процесс возведения домов из SIP-панелей разбивается на ряд этапов.
Основные этапы
На подготовительном этапе строительства дома выбирается проект, производится его адаптация под конкретные условия строительства, либо осуществляется индивидуальное проектирование. Когда проект утвержден, на производстве СИП-панелей начинают подготавливать комплект материалов для строительства дома. Параллельно проводятся подготовительные работы на участке.
Второй этап строительства каркасного дома — устройство и обвязка фундамента. При возведении дома из СИП оптимальным является свайно-винтовой фундамент, который и возводят специалисты TERMOVILLA.
На третьем, основном, этапе строительства дома из СИП собирают перекрытия, производят монтаж наружных и межкомнатных стен, подготавливают оконные и дверные проемы.
Еще один этап — монтаж несущих конструкций кровли, а также покрытия крыши.
Когда строительства жилого дома в целом завершено, переходят к монтажу окон и дверей.
Дополнительные этапы
После завершения основных этапов строительства следуют дополнительные этапы, которые можно заказать как в комплексе, так и по отдельности. Дополнительные этапы строительства дома из СИП-панелей выполняют специальные подразделения компании TERMOVILLA. К данным этапам относятся:
Наружная отделка дома, для которой могут быть использованы любые популярные отделочные материалы.
Внутренняя отделка дома — монтаж потолков, напольных покрытий, межкомнатных дверей, лестниц, отделка стен, малярные работы и т. д.
Подключение и монтаж инженерных коммуникаций — системы отопления, водоснабжения, канализации.
Более подробно о каждом из отмеченных этапов строительства дома из СИП-панелей в компании TERMOVILLA читайте в соответствующих разделах. TERMOVILLA читайте в соответствующих разделах:
Подготовительные работы при строительстве дома
Первый этап строительства дома из СИП-панелей, как и любого другого, — подготовительный. Работы подготовительного периода в строительстве начинаются с выбора типового проекта для будущего строения, при необходимости его оптимизации под конкретные требования заказчика. Возможна также разработка индивидуального проекта. На этом этапе можно примерно рассчитать стоимость строительства дома.
Устройство фундамента
Одним из безусловных преимуществ малоэтажных домов, построенных из СИП, является лёгкость конструкции. Такие строения легче аналогов, возведенных из кирпича или бетона, во много раз. Небольшой вес домов из сэндвич-панелей позволяет применять при их строительстве передовые технологии, в частности, использовать современные и экономичные свайно-винтовые фундаменты . Свайные фундаменты для дома весьма популярны также при строительстве из древесины и пенобетона.

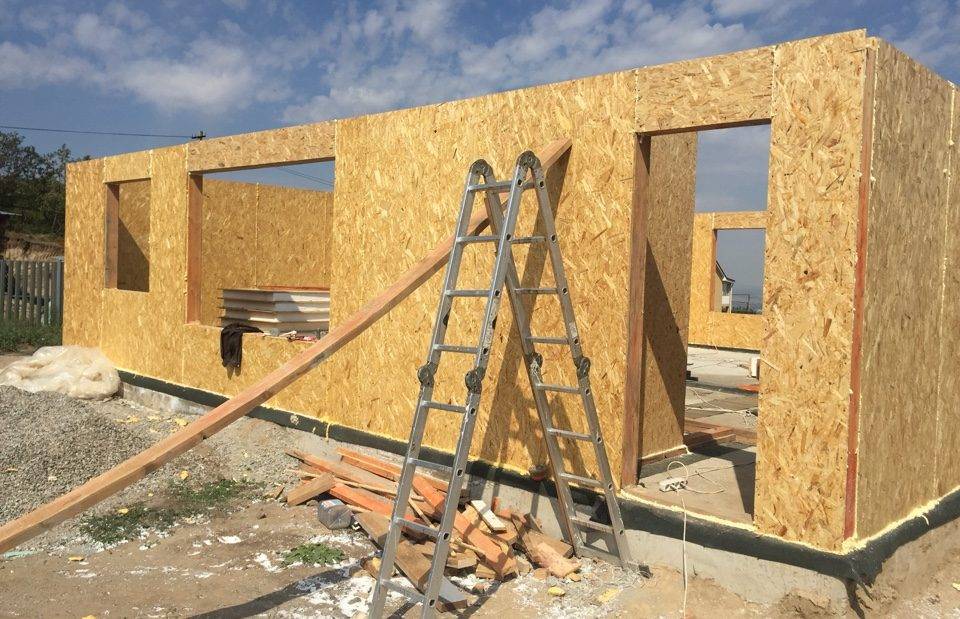

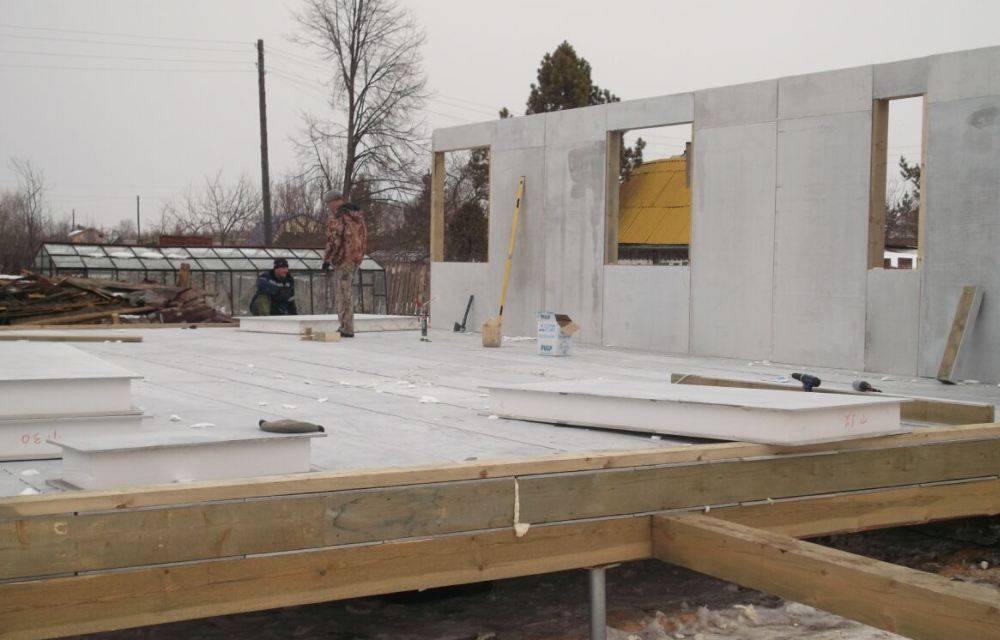

Монтаж и сборка дома из СИП-панелей
Монтируя дом из СИП, строители ориентируются на схему сборки, которая подготавливается на предварительном этапе. Утвержденная в компании TERMOVILLA технология сборки дома строго отработана и гарантирует высокую надежность всей конструкции.
Монтаж кровли
Согласно технологии монтажа кровли, приступая к сборке крыши, прежде всего, следует установить её несущие силовые конструкции. К ним относятся прогоны (коньковый, в том числе) и мауэрлаты. Как правило, все силовые элементы кровли опираются на несущие стойки и стены, передавая на них всю нагрузку от покрытия. При этом прогоны фиксируются при помощи саморезов. В тех случаях, когда монтируется сложная многоскатная крыша, после установки прогонов устанавливаются также рёбра и ендовы.
Монтаж окон и дверей
Когда основные работы по возведению дома из SIP подходят, наконец, к завершению, остаётся заняться оставшимися этапами, чтобы придать строению законченный вид. После того как возведены фундамент, перекрытия, каркас строения, установлены стены и смонтирована кровля, можно переходить к монтажу окон в доме из СИП-панелей и установке дверей. Качественное проведение этих работ поможет сохранить тепло в доме и в полной мере защитить его от проникновения злоумышленников.
Наружная отделка
Наружные стены всегда сильно подвержены воздействию внешней среды —температурных перепадов, влаги, ультрафиолетового излучения, агрессивных химических примесей в воздухе и многих других вредных факторов. Поэтому любой материал, из которого сделаны стены — дерево, кирпич, бетон, SIP-панели и прочие, находясь в контакте с внешней средой, подвергается постепенному разрушению.
Внутренняя отделкаМонтаж инженерных коммуникаций

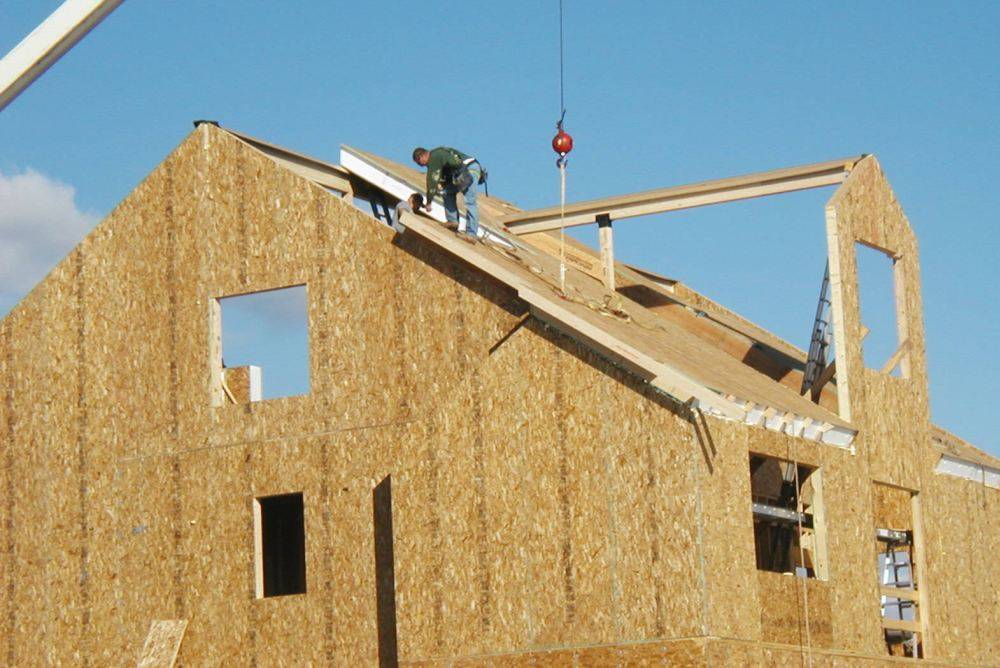

Укладка крыши
Схема крепления панелей крыши
Строительство крыши в панельном доме очень легко производится своими руками. Помимо того, что в этом случае не нужно делать обрешетку, сам кровельный пирог также не нужно собирать, ведь сендвич-панель – готовый элемент.
Вам просто необходимо уложить сип панели на стропила, зафиксировать их при помощи саморезов, и, оставив небольшой вентиляционный зазор, покрыть кровлей. Лучше всего подойдёт битумная черепица и металлочерепица.
Кроме того, если вы располагаете средствами и можете позволить себе услуги лёгкого крана – своими руками соберите крышу на земле, а после установите её на место при помощи крана.
№2. Особенности внутренней отделки домов из СИП-панелей
Внутренняя облицовка стен, полов и потолков в домах, построенных из сэндвич-панелей, практически не отличается от проведения отделочных работ в иных домах – это один из плюсов данной ускоренной технологии строительства. Самый важный нюанс, который стоит учесть перед началом всех работ, — это необходимость открытого монтажа всех коммуникаций. Делать штробы в панелях нельзя. На практике этот запрет некоторые нарушают, отчего страдает долговечность конструкции, и рождаются многочисленные мифы. Если не хочется, чтобы электропроводка оставалась на виду, придется хитрить и прятать ее за листами гипсокартона.
Сип панели или блоки – что лучше
Применение блоков более актуально в высотном строительстве для заполнения внешних простенков между монолитными несущими конструкциями. Это альтернатива более дорогому кирпичу или керамическому пустотелому камню. Для облегчения материала и повышения его теплоизоляционных свойств его вспенивают. Для этого в него добавляют специальные компоненты, способствующие образованию миллионов микроскопических пузырьков газа.
Что лучше – газобетон или СИП панели, если оценивать эксплуатационные характеристики?
Плюсы пеноблока:
- Сравнительно небольшой вес – допускается применение в строительстве на свайных фундаментах;
- Удобство обработки (легко режется), высокая адгезия к отделочным материалам;
- Повышенные теплоизоляционные свойства в сравнении с бетоном.
Минусы пенобетона:
- Невысокая прочность, низкая несущая способность;
- Пористая структура, склонная к накоплению влаги;
- Обязательно дополнительное утепление, несмотря на повышенные теплоизоляционные характеристики.
Всего 174 мм структурной изоляционной панели по теплоизоляционным характеристикам равно 630 мм пенобетона. Поэтому, выбрав его, вы не сэкономите, а наоборот – потратите больше, так как вам придется заливать монолитные несущие конструкции и утеплять все стены.
Но что лучше – пеноблок или СИП панель, с точки зрения прочности? Несущая способность одного квадратного метра SIP толщиной 174 мм составляет 640 кг, а для продольной нагрузки – до 11 тонн на погонный метр стены. Пенобетон значительно уступает по этому показателю.
Что лучше – СИП панели или сэндвич других типов
По сути, SIP – это разновидность сэндвича, для которого главной характеристикой является трехслойная структура, где два внешних слоя – это твердый листовой материал с высокой несущей способностью, а внутренний – утеплитель.
При изготовлении сэндвича могут использоваться различные материалы:
- Для внешних слоев – ОСП, ДСП, металл, ПВХ, магнезит, композиты. Главное – высокая прочность, устойчивость к внешним воздействиям;
- Для теплоизоляции – вспененный полиуретан, пенополистирол, минеральная вата, экспериментальные пористые или сотовые материалы;
- Для соединения – различные виды клеевых составов для горячего или холодного прессования.
В строительстве частных домов наибольшее распространение приобрели именно СИП панели. Их характеристики отлично подходят для зданий до 2-3 этажей под любую последующую отделку. А сэндвичи преимущественно применяются в промышленном строительстве складских комплексов, ангаров, производственных цехов.
Соединение панелей между собой и с другими конструктивными элементами
Качественное крепление СИП – это отсутствие мостиков холода, удобство сборки отдельных деталей, прочность их соединения. Каждый из основных конструктивных узлов имеет свои особенности.
Крепление панелей к фундаменту
Для монтажа стеновых SIP к фундаменту сначала настилают на него гидроизоляцию (рубероид), закрепляют доски обвязки (ДО).

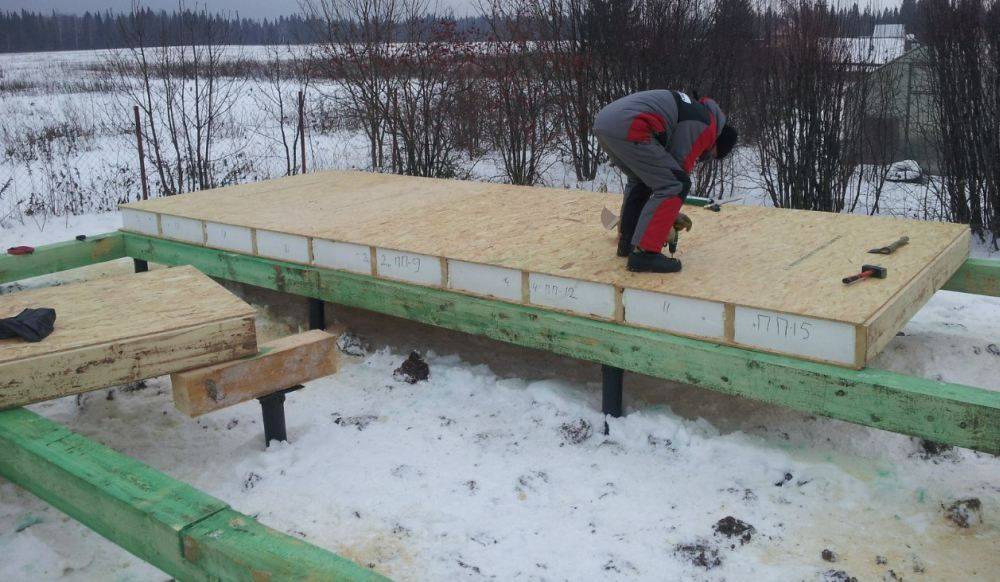

После этого укладывают панели перекрытия. Их фиксируют на основании с помощью анкеров. Расстояние между крепежами не должно превышать 2 м.
Монтаж этого вида СИП панелей происходит следующим образом:
- Саморезами диаметром 4,8 мм и длиной 95 мм соединяют перекрытие с досками обвязки.
- Саморезами 3,1х50 мм фиксируют стеновую панель к ДО. Расстояние между крепежами не должно превышать 150 мм.
В процессе монтажа проверяют ровность крепления СИП строительным уровнем.

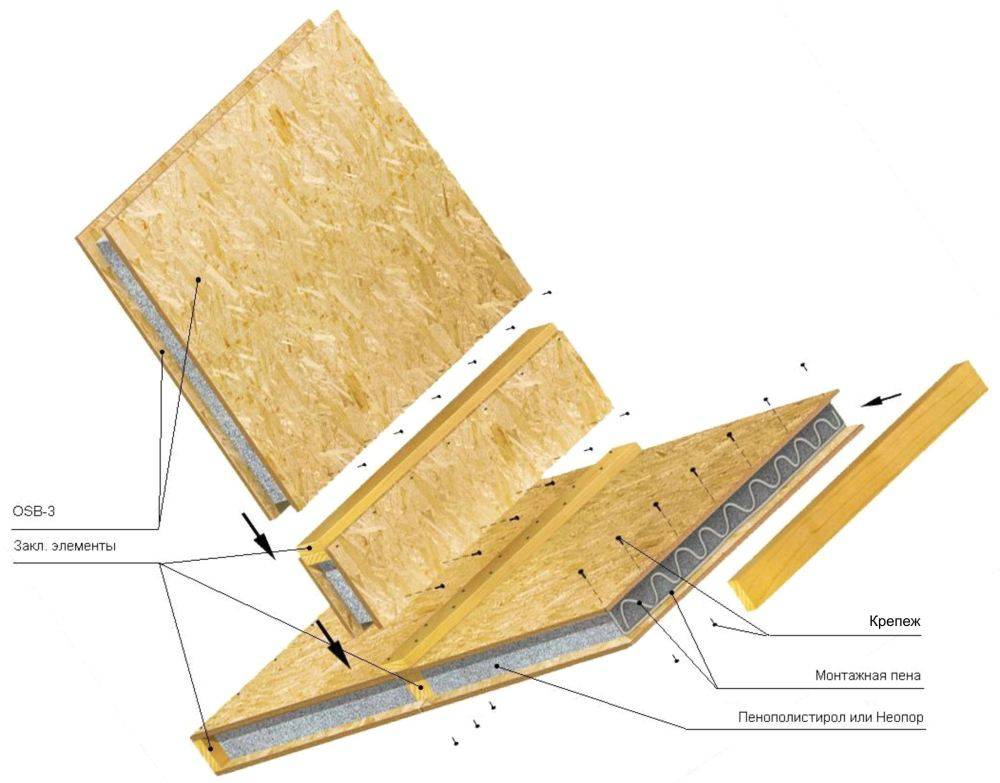

Угловое соединение стеновых элементов
В наружных и внутренних углах (90°) панели стыкуют между собой, используя деревянные шпонки. Обычно это доски толщиной 50 мм, шириной 150 мм. Альтернатива для постройки дома – двутавровые балки.
Обратите внимание: стыки отдельных элементов сначала запенивают монтажной пеной. К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром
Расстояние между ними не должно превышать 200 мм
К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром. Расстояние между ними не должно превышать 200 мм.
Панель другой стены фиксируют на шпонке саморезами 3,5 мм, выдерживая шаг не более 150 мм. Выступающую часть плиты OSB закрепляют на торце стеновой панели аналогичным образом.
Стыкование стеновых и панелей перекрытия
Это непростой соединительный узел СИП дома, предполагающий использование большого количества крепежных элементов.
- Плиту перекрытия фиксируют на нижней стене с помощью саморезов, диаметр и длина которых равны 6,3 и 240 мм, соответственно. Расстояние между ними не должно превышать 300 мм.
- Поверх перекрытия монтируют доску обвязки. Для этого используют саморезы 4,8х95 мм, вкручивая их с шагом в 100-200 мм.
- Саморезами 3,5х51 мм фиксируют панели верхней стены на доске обвязки. Расстояние между ними не должно превышать 150 мм.
- OSB по доске обвязки перекрытия также крепят саморезами на 3,5 мм. Однако при этом допустим шаг в 300 мм.
Все монтажные стыки при сборке дома предварительно пропенивают соответствующим составом.
Угол соединения кровли и стены
Для устройства стыка кровли и стены выполняют следующие действия:
- На стеновой панели фиксируют мауэрлат – опору для нижнего уровня стропильной системы. Для этого используют саморезы 4,8х95 мм с шагом до 200 мм.
- С торцевой стороны кровельной СИП крепят доску обвязки. Саморезы диаметром 3,5 мм устанавливают не реже, чем 150 мм друг от друга.
- Элементы кровли соединяют с мауэрлатом саморезами 6,3х240 мм. Расстояние между ними не должно превышать 300 мм.
Обратите внимание: крепежи диаметром 6,3 мм используют также для фиксации кровельных панелей на коньковой балке
Стоит ли возводить дом SIP
Самая крупная неприятность, которая может ожидать потребителя, выбравшего для возведения своего дома этот материал – плохое качество. Большую часть людей прежде всего волнует крепость конструкции и ее долговечность, а вот качество, почему-то отходит на второй, если не на последний план.
Панели, сделанные кустарным способом, обычно плохо склеены или выполнены с использованием непрочного пенополистерола. Соответственно стоять такой дом будет на порядок меньше, чем из продукции промышленного производства.
В строительстве такие панели использовать крайне опасно. Хоть об этом и написана масса предупреждающих материалов. Но поток некачественной продукции на рынки стройматериалов не иссякает, а даже, наоборот.
И большинство потребителей подкупает дешевизна данной кустарщины. Здесь, как нельзя кстати, могут помочь общепринятые требования любого покупателя показать сопроводительную документацию: сертификат качества или в случае, если покупка происходит у изготовителя – производственный. Любой отказ говорит сам за себя. Более проверенного и верного способа пока нет.
Даже попытки оторвать обшивку не смогут показать насколько качественный продукт вам предлагается. Разрывы по пенополистиролу случаются и у кустарно склеенной плиты, если он некачественный.
Кроме того, подобная проверка будет только лишь выборочной. Но ведь к разрушению конструкции может привести одна-единственная некачественная СИП плита. Поэтому и складываются плохие отзывы жильцов домов из СИП панелей, минусы некачественной продукции, ощутившие на личном опыте.
Подлинность документа легко можно проверить. А вот отсутствие их должно насторожить и перед покупкой хорошо подумать правильный ли выбор вы сделали.
Недостатки СИП – панелей
Дом из SIP панелей имеет не только положительные, но и отрицательные отзывы экспертов и самих владельцев.
Энергосбережение
Как утверждают производители СИП панелей, здания из этого стройматериала получаются достаточно теплыми и не требуют дополнительного утепления. В зимний период в закрытом помещении, сделанном из СИП панелей, температура воздуха за сутки понижается всего на 3-5º. А летом такие стены не пропускают внутрь здания жару. Т.е. эффективная термоизоляция позволяет владельцам СИП домов зимой экономить на отоплении, а летом на использовании кондиционеров.
Но многие производители забывают рассказать потребителям, что показатели энергосбережения рассчитаны для температуры внешней среды до -20º. При этом во всех помещениях здания должен осуществляться минимальный воздухообмен и установлены энергосберегающие дверные и оконные блоки. Без этого о значительной экономии энергоресурсов можно даже не говорить.
Звукоизоляция
Дома из СИП панелей, как показывают многочисленные отзывы жильцов, имеют плохую звукоизоляцию. От уличного шума здание защищает дополнительная финишная отделка фасада. А вот внутри дома легкие межкомнатные перегородки пропускают любые звуки.
Поэтому для создания более комфортных условий проживания внутри СИП дома обязательно необходимо выполнять шумоизоляцию стен.
Экологичность
Многие производители СИП панелей в качестве утеплительного наполнителя используют пенополистирол. Они утверждают о полной экологической безопасности данного материала. Но многие эксперты и пользователи с этим не согласны.
Подобные опасения имеют основания. Некоторая доля выделений самого пенополистирола и антисептических пропиток всегда будет находиться в воздушном пространстве помещений СИП домов. От этого никуда не деться.
Поэтому, чтобы такие выделения не превышали установленные предельно-допустимые нормы концентрации (ПДК), рекомендуется использовать исключительно сертифицированные стройматериалы, а также обязательно обустраивать в здании приточно-вытяжную вентиляционную систему.
Грызуны
Дома из SIP панелей, как показывают отрицательные отзывы владельцев, являются благоприятным местом для проживания грызунов. Некоторые из них утверждают, что вредители даже грызут сам строительный материал.
Но такое утверждение не совсем правдиво. Мыши могут попасть в деревянный панельный дом и обжиться в его стенах только в том случае, если при возведении конструкции не соблюдались установленные правила и требования монтажа. В результате этого в местах стыковки отдельных элементов конструкции образовались значительные зазоры, в стенах остались неизолированные отверстия и прочие нарушения.
При этом стоит помнить, что частные загородные дома, расположенные вблизи лесов, сельскохозяйственных полей, независимо от того из какого стройматериала они построены, всегда подвержены максимальному риску проникновения в здание грызунов и различных насекомых. Поэтому их владельцам необходимо периодически обрабатывать собственное жилье специальными защитными составами.
Пожароопасность
Это главный недостаток сооружений из СИП панелей. Такие дома по пожарной безопасности относят к категории К1 согласно строительному ГОСТу 30403-96
Поэтому планируя строить такой дом для постоянного проживания важно обращать внимание на качество строительного материала
Сертифицированные высококачественные панели отличаются хорошей стойкостью к возгоранию. Их достаточно тяжело поджечь открытым направленным огнем от горелки, тем более спичками или сигаретным окурком. Поэтому стройматериал или готовый домокомлект рекомендуется приобретать только у проверенных и известных на рынке поставщиков.
Понятие Сип панелей
Сип расшифровывается как структурированный изолированный панельный тип материала
СИП расшифровывается как структурированный изолированный панельный тип материала. Такая плита в большинстве случаев имеет 2 основы стружковой плитки с ориентиром. Середину изделия заполняют специальным утеплителем, например, пеностиролом или минеральной ватой. Изготовляют элементы заводским прессованием, под давлением около 18 т. Основными составляющими плит является деревянные стружки с щепками, соединение которых образует оптимальный уровень прочности.
Внутри изделия расположен пенополистирол, который имеет вид пенопласта с закрытыми порами. Материал имеет хорошие теплоизоляционные свойства, поэтому в строительной сфере и используют его для утепления конструкции. Таким образом, получается легкая, прочная, и эластичная СИП плита. Согласитесь, ведь это именно те преимущества, которые ищут специалисты строительного бизнеса.
Брус или сип панель что лучше
Деревянный клееный брус – это превосходный материал для строительства дома, экологически чистый, при правильной обработке – долговечный, очень прочный. Благодаря его особой структуре (склейка выполняется в несколько слоев с перпендикулярно уложенной доской) он способен выдерживать большие нагрузки при построении широких пролетов без дополнительных опор (устойчив к высоким поперечным нагрузкам). Он практически не дает усадки. Но в его применении есть ряд нюансов:
- Чтобы сохранить дышащую способность стен, придется отказаться от некоторых способов отделки;
- Для качественной укладки его нужно профилировать – это повышает себестоимость;
- Такие дома чувствительны к перепадам уровня влажности и температур, они «подвижны», поэтому есть дополнительные требования к технологии монтажа окон, дверей;
- Брус тяжелый – дому нужно мощное несущее основание;
- Чтобы сохранить красивую структуру дерева, нужно отказаться от отделки, а это сократит срок эксплуатации;
- Высокая цена – дом обойдется в 2-3 раза дороже.
Если рассматривать клееный брус и СИП панели – что лучше для большинства частных домов? Конечно, это SIP, ведь дом из этого материала обойдется втрое дешевле, будет построен быстрее, а у дизайнера будет полная свобода в выборе способов отделки. Еще одна проблема – выбор бруса, к которому нужно подойти крайне ответственно. Если он будет сырым, то со временем стены и перекрытия поведет.
Многие могут советовать обычный брус вместо клееного аналога. Это поможет сэкономить материально, но недостатков будет больше. Прочность такого материала ниже, технология строительства сложнее. Отвечая на вопрос, какой дом лучше – из бруса или СИП панели, не стоит забывать о теплоизоляционных свойствах материалов. Коэффициент теплопроводности SIP толщиной 174 мм равен 460 мм соснового бруса. Поэтому деревянные стены утеплять все равно придется.
Что такое SIP-панели?
SIP-панель (Structural insulated Panel, Структурно-Изоляционная Панель) – многослойный строительный материал из пары древесных плит с утеплителем внутри. Внешние слои этого “сэндвича” выполняются из влагостойких ОСП (OSB), которые обеспечивают ему нужную жесткость. Это позволяет из таких панелей возводить дома в несколько этажей, не усиливая их дополнительными несущими конструкциями.
Схема устройства SIP-панели
Самостоятельно сделать подобную плиту с должными характеристиками невозможно. Изготовленные своими руками не по стандартам SIP-панели можно использовать исключительно для обшивки надежного каркаса. Применять их в качестве конструкционного материала для стен дома нельзя.
После склейки ориентированно-стружечных плит и утеплителя готовую СИП-панель отправляют на стройку либо сразу на фабрике раскраивают под нужные размеры. Во втором случае строители получают набор деталей, из которых надо просто собрать дом как конструктор.
Схема устройства несущих стен из СИП-панелей
Главное достоинство этого материала – это высокие характеристики теплоизоляции. При пенополистирольном слое в 100 мм сопротивление теплопередачи у них выше, чем у кирпичных стен толщиной 2 м. Чтобы достичь подобных показателей, пенобетонные или бревенчатые дома должны иметь внешние стеновые конструкции в 50–60 см.
Возвести коттедж из дерева или кирпича с аналогичными параметрами теплоэффективности возможно. Но у домов из СИП-панелей в таком сравнении есть еще одно преимущество. Их строительство обойдется попросту дешевле. Если конечно не нарваться на излишне предприимчивых строителей с завышенными расценками на панели. Эти за любой дом запросят так будто он золотой. А сами материал при этом закупят дешевый и некачественный.
Как правильно выбрать СИП-панель
СИП-панели в первую очередь нужно выбирать по техническим характеристикам, чтобы они обладали достаточным уровнем теплоизоляции, а также были влагостойкими. Пенополистирол должен соответствовать марке ПСБ-25С и выше, меньшая будет свидетельством низкой прочности панели. Гарантией соответствия параметров реальным и классу качества является наличие сертификата производителя.
Поскольку ОСП-плиты изготавливаются из стружки, которая в момент прессования ложится перпендикулярно относительно друг друга, то визуально можно определить однородность поверхности, наличие геометрических дефектов. Идеальным вариантом является материал ОСП, который отвечает европейским стандартам Е0 или Е1.
Важно проверить, является ли пенополистирол горючим. Если он не воспламеняется, а только плавится, то это говорит о его высоком качестве
В противном случае лучше отказаться от приобретения СИП-панелей, так как высокий уровень пожароопасности недопустим.
Также стоит осмотреть панель на наличие отклеивания слоёв. Для этого можно аккуратно попытаться раздвинуть слои. Если видна щель в 1 мм, то такая панель была некачественно склеена. В ходе эксплуатации туда просочится влага или конденсат, потом появится плесень или грибок, либо панель расслоится и её потребуется заменить.
На слое утеплителя не должно быть значительных по размерам пустот. Материалу в торцевой части панелей надлежит быть однородным и без дефектов. Внутри проверить качество теплоизоляции хотя и не представляется возможным, но панель можно взять в руки и проверить смещается ли центр тяжести или нет.
Толщина пенополистирола внутри плит определяет уровень теплоизоляции, поэтому важно заранее определиться с его толщиной, чтобы впоследствии не устанавливать дополнительную изоляцию. Для умеренного климата рекомендуется использовать панели с толщиной теплоизоляционного материала 124 мм, а для северных областей — 160-200 мм, зависит от средней температуры в холодный период года
Как своими руками произвести монтаж панелей?
Несмотря на то, что процедура строительства каркасного дома проста и быстра, чтобы построить его, Вам понадобится множество вспомогательных инструментов, материалов отделки и крепёжных элементов.
Тщательный расчёт производится специально для того, чтобы выяснить, сколько материала будет затрачено на постройку. В этом расчёте должны быть учтены все расположения дверных и оконных проёмов, их ширина и высота, а также толщина всех внешних и внутренних стенок дома и места укладки коммуникационных сетей.
Панельные дачные дома — технология монтажа
Монтаж панельных домов своими руками производится следующим образом:
- на имеющееся основание фундамента ложится гидроизоляция (например, рубероид) и пропитанный антисептическим веществом обвязочный брус;
- на обвязочный брус, при помощи шурупов крепятся стартовые доски;
- стандартная ширина сип-панелей: 125, 250 и 280 см. Они крепятся друг к другу при помощи специальных пазов, в которые вставляются шпонки из дерева. Крепление должно происходить беспросветно, герметично, с дальнейшей задувкой монтажной пены, дабы будущая постройка не пропускала холод;
- если дом стоит на мелкозаглублённом основании, стартовые доски крепятся к композитным панелям, а не обвязке.
Фундамент из железобетонной плиты
Плиты — подвид ленточного МЗФ. Они укладываются на больших площадях, равномерно распределяют нагрузку. Эта база требует большого расхода бетона, арматуры. Ее не выбирают, когда бюджет на постройку строго ограничен.
Фундамент оправдывает стоимость только при укладке на пучинистом грунте. Плиты называют плавающими, потому что они передвигаются на грунте в плоскости по вертикали.
Формирование такого фундамента вместе с СИП происходит соединением железобетонных балок. В момент начала работ выкапывается часть почвы, потому, на получившейся освобожденной от грунта территории формируют подушку из песка. Это уменьшит степень пучения. Железобетонные плиты используются редко, потребуется много материалов, времени на строительство.
Основание из плиты
