Как соединять и монтировать металлопластиковые трубы
Стальные трубы постепенно вытесняются с рынка: появились достойные конкуренты, которые стоят меньше, монтируются проще, служат не меньше. Например, из металлопластика делают горячий и холодный водопровод, систему отопления. Как правильно провести монтаж металлопластиковых труб, какие фитинги когда использовать, как с их помощью соединять отрезки в единое целое — обо всем этом и пойдет речь.
Виды фитингов для металлопластиковых труб
Структура металлопластиковых труб такова, что варить их или паять невозможно. Потому все ответвления и некоторые изгибы делают при помощи фитингов — специальных элементов разной конфигурации — тройников, переходников, уголков и т.п. С их помощью собирается система любой конфигурации. Недостаток такой технологии — дороговизна фитингов и время, которое придется потратить на их установку.
Примерный ассортимент фитингов для монтажа металлопластиковых труб с прессом
Плюс металлопластиковых труб в том, что они хорошо гнутся. Это позволяет использовать меньшее количество фитингов (они дорогие). Вообще фитинги для металлопластиковых труб бывают:
Решить какого типа фитинги использовать просто. Обжимные применяются для трубопроводов, к которым всегда есть доступ — со временем требуется соединения подтягивать. Прессовые можно замуровывать. Вот и весь выбор — надо знать какого типа монтаж металлопластиковых труб будет на конкретном участке.
Внешний вид некоторых фитингов с накидными гайками — винтовых или обжимных
Общий недостаток металлопластиковых труб — из-за конструкции фитингов на каждом соединении происходит заужение сечения трубопровода. Если соединений немного и трасса недлинная, никаких последствий это иметь не может. В противном случае необходимо или увеличение сечения трубопровода, или насос с большей мощностью.
Подготовка к монтажу
Прежде всего необходимо на листе бумаги нарисовать всю систему водопровода или отопления. Во всех местах ответвлений прорисуйте фитинг, который необходимо установить и подпишите его. Так их удобно считать.
Инструменты
Для работы кроме трубы и купленных фитингов понадобится:
Труборез. Устройство, напоминающее ножницы. Обеспечивает правильное расположение среза — строго перпендикулярно поверхности трубы
Это очень важно
Этим инструментом режут металлопластиковые (и не только) трубы
Калибратор (калибр) для металлопластиковых труб. В процессе разрезания, труба слегка сплющивается, а края ее немного загибаются внутрь. Калибратор как раз нужен для того, чтобы восстановить форму и выровнять края. В идеале края развальцовываются наружу — так соединение будет надежнее.
Сферы применения металлопластиковых элементов
Трубы из металлополимеров широко используются при обустройстве индивидуальных домов, в промышленном строительстве и сельском хозяйстве.
Основными областями их использования являются:
- транспортировка жидкостей, газообразных агентов;
- прокладка систем водоотведения, водопроводов, отопления;
- в конструкциях, предусматривающих перенос сжатого воздуха;
- подводка компонентов отопления к радиаторам, устройство теплого пола;
- монтаж кондиционирующих схем;
- защита и экранирование проводов (в первую очередь силовых);
- сооружение поливочных систем.
Металлопластик не рекомендуется применять:
- при организации систем центрального отопления с предполагаемым устройством элеваторных узлов;
- в местах с присвоенным уровнем пожарной безопасности «Г»;
- при предполагаемой подаче горячей жидкости в трубопроводе с рабочим давлении >10 бар;
- в помещениях, где планируется разместить источники теплового излучения с поверхностной температурой свыше 150 градусов С.
Кроме того, металлополимерные трубы нежелательно использовать в предохранительных, сигнальных, переливных, расширительных схемах и в противопожарных водопроводах.
Изделия из металлопластика широко применяются в частном и промышленном строительстве. На этой фотографии представлены трубы, используемые для прокладки отопительных систем
Устройство труб из металлопластика
Металлопластиковая труба является достаточно простой, но надежной конструкцией.
Она состоит из трех слоев:
- Полиэтилен (внутренний слой).
- Прослойка из алюминия (армирующий средний слой).
- Пластиковое покрытие (наружный слой).
Все слои соединены между собой пластичным клеевым составом. Благодаря такому устройству внутренняя поверхность труб является очень гладкой, не создающей никаких препятствий прохождению жидкостей. Поэтому такие трубы не забиваются внутри отложениями. Алюминиевый слой дает возможность фиксировать трубы в согнутом положении, а также увеличивает их прочность. Слой пластика не допускает появления коррозии. Вот почему становится возможным монтаж своими руками металлопластиковых труб.
Монтаж металлопластиковых труб при помощи компрессионных фитингов

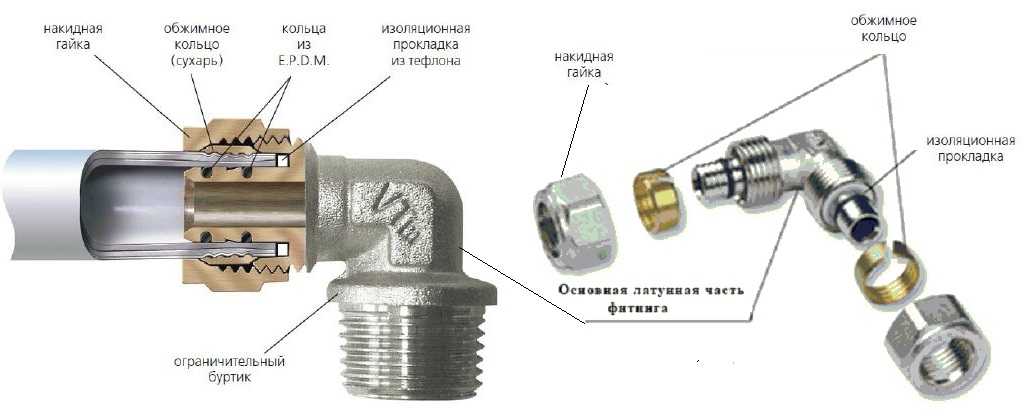

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.
Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.
Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.
Так выглядят компрессионные фитинги
Ассортимент фитингов широк уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.
Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:
- Гайка и кольцо надеваются на трубу.
- Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
- Кольцо натягивается тоже до упора на фитинг.
Перед затягивание гайки - Закручивается накидная гайка. Сначала руками, соединение металлопластиковых туб подтягивается при помощи двух ключей. Один удерживает корпус фитинга, второй крутит накидную гайку.
На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).
Фитинги Valtec
Фитинги торговой марки Valtec (Россия/Италия) характеризуются рабочей температурой до 115 градусов. Их типоразмеры соответствуют существующим диаметрам труб (16х2, 20х2, 26х3, 32х3 мм).
Корпус и накидная гайка обжимных фитингов изготовлены из сантехнической латуни с никелевым покрытием, уплотнители – каучук EPDM. В конструкции предусмотрены два уплотнительных кольца, диэлектрическая прокладка и буртик для ограничения захода резьбы во встречный соединитель.
Пресс-фитинги Valtec изготовлены методом горячей штамповки из латуни, покрыты никелем. Присутствует пресс-гильза из нержавеющей стали, уплотнительные кольца (EPDM) и фиксатор (диэлектрическая прокладка) из нейлона.
Инструмент для работы
Пресс-клещи
При использовании пресс-фитинга нам понадобится специальный инструмент для монтажа металлопластиковых труб. Это пресс-клещи.
Они могут быть механическими или гидравлическими. Для каждого вида пресс-фитинга используются свои инструменты. Они отличаются по конструкции и способу действия. В остальном же какой-то специальный инструмент не требуется или его можно будет заменить подручными средствами.
Нам понадобится:
- Измерительная рулетка;
- Ножницы или ножовка по металлу для обрезки труб;
- Калибровщик (можно заменить круглым напильником соответствующего диаметра;
- Эспандер (для надвижного пресс-фитинга);
- Пресс для фитинга;
- Гаечный ключ.
Советы по монтажу трубопровода из металлопластика
Вот некоторые полезные советы, которые помогут вам избежать основных ошибок при работе с металлопластиковыми трубами:
- Прокладывая сквозь стену нужно с применением защитных гильз, диаметр которых больше диаметра труб минимум на 5мм. Образовавшееся пустое пространство следует заполнить мягким негорючим материалом, который позволит трубе «гулять» в продольном направлении;
- Также такие трубы не выносят прямых солнечных лучей, поэтому нужно защитить их от этого влияния;
- Прокладка этих труб должна применяться в местах, где исключены механические повреждения. Хотя металлопластиковые трубы выдерживают высокое давление и температуру, но они не рассчитаны на противостояние механическим воздействиям извне;
- Если трубы будут монтированы под какой-либо панелью, то для них нужно обустроить смотровой люк. Нужно следить за тем, чтобы у этих элементов не было острых заусениц или выступов;
Больше советов по работе с трубами можно увидеть на видео.
Водопровод из металлопластика своими руками может сделать даже непрофессионал, тщательно изучив мастер-класс на видео. Для этого не нужно особых дорогостоящих приспособлений и особых навыков. Однако, несмотря на прочность и гибкость металлопластика, чтобы эти трубы прослужили вам как можно дольше, при их монтаже нужно соблюдать некоторые правила. Видео и советы в нашей статье помогут вам выполнить все работы по монтажу водопровода из металлопластика.
https://youtube.com/watch?v=aoLHgOIxH3I
Как соединять и монтировать металлопластиковые трубы
Стальные трубы постепенно вытесняются с рынка: появились достойные конкуренты, которые стоят меньше, монтируются проще, служат не меньше. Например, из металлопластика делают горячий и холодный водопровод, систему отопления. Как правильно провести монтаж металлопластиковых труб, какие фитинги когда использовать, как с их помощью соединять отрезки в единое целое — обо всем этом и пойдет речь.
Виды фитингов для металлопластиковых труб
Структура металлопластиковых труб такова, что варить их или паять невозможно. Потому все ответвления и некоторые изгибы делают при помощи фитингов — специальных элементов разной конфигурации — тройников, переходников, уголков и т.п. С их помощью собирается система любой конфигурации. Недостаток такой технологии — дороговизна фитингов и время, которое придется потратить на их установку.
Примерный ассортимент фитингов для монтажа металлопластиковых труб с прессом
Плюс металлопластиковых труб в том, что они хорошо гнутся. Это позволяет использовать меньшее количество фитингов (они дорогие). Вообще фитинги для металлопластиковых труб бывают:
Решить какого типа фитинги использовать просто. Обжимные применяются для трубопроводов, к которым всегда есть доступ — со временем требуется соединения подтягивать. Прессовые можно замуровывать. Вот и весь выбор — надо знать какого типа монтаж металлопластиковых труб будет на конкретном участке.
Внешний вид некоторых фитингов с накидными гайками — винтовых или обжимных
Общий недостаток металлопластиковых труб — из-за конструкции фитингов на каждом соединении происходит заужение сечения трубопровода. Если соединений немного и трасса недлинная, никаких последствий это иметь не может. В противном случае необходимо или увеличение сечения трубопровода, или насос с большей мощностью.
Подготовка к монтажу
Прежде всего необходимо на листе бумаги нарисовать всю систему водопровода или отопления. Во всех местах ответвлений прорисуйте фитинг, который необходимо установить и подпишите его. Так их удобно считать.
Инструменты
Для работы кроме трубы и купленных фитингов понадобится:
Труборез. Устройство, напоминающее ножницы. Обеспечивает правильное расположение среза — строго перпендикулярно поверхности трубы
Это очень важно
Этим инструментом режут металлопластиковые (и не только) трубы
Калибратор (калибр) для металлопластиковых труб. В процессе разрезания, труба слегка сплющивается, а края ее немного загибаются внутрь. Калибратор как раз нужен для того, чтобы восстановить форму и выровнять края. В идеале края развальцовываются наружу — так соединение будет надежнее.
Методы соединения
Существуют некоторые способы и нюансы, которыми стоит руководствоваться во время всего процесса ремонтных мероприятий. Это нужно для того, чтобы подсоединить все правильно и не допустить даже самой незначительной ошибки. От этого зависит качество и надежность всего окончательного результата.
Если произвести качественную и плотную герметизацию в тех местах, где трубы состыкуются, то можно быть полностью уверенным в том, что водоснабжение будет стабильным и никаких аварий не предвидится.
Для того чтобы начать пользоваться тем или иным методом работы, необходимо провести предварительные подготовительные работы, а также все немаловажные правила установки и техники безопасности при ней.
План работ
Клипсы для крепления труб к стене
И самое главное, с чего начинать. Обычно замена труб в квартире начинается с ввода труб в саму квартиру. К сожалению большинство людей живет в старых домах, где общий стояк сделан из металлических труб. Но это не проблема. Для этих целей предусмотрен специальный переходник.
На железной трубе нарезается резьба. Берем фитинг и прикручиваем. Обычно на входе устанавливается фильтр и счетчик воды, затем запорный кран, для аврийного отключения воды в квартире.
Далее можно использовать несколько схем подключения:
- Последовательную (соединяем все последовательно);
- Коллекторная (к каждому потребителю свой подвод).
Специалисты утверждают, что коллекторная схема более проста, удобна и экономна. Хотя мнения бывают разные. Но в чем все едины, так это в установке шаровых кранов для перекрытия воды для каждого прибора потребителя. Если он сломается, не надо будет отключать воду во всей квартире.
Делая монтаж своими руками металлопластиковых труб, стоит учитывать следующие: если нам надо согнуть трубу под прямым углом, не обязательно для этого использовать угловые фитинги.
Предлагаемый вид труб прекрасно гнется, он эластичен. Единственный совет используйте для этого специальные пружины. Они предотвратят пережим трубы. Для крепления труб к стенам есть специальные приспособления, клипсы. Они различаются по диаметру трубы и внешнему виду.
К стене клипсы крепим шурупами. Чтобы разметка была выполнена ровно, сначала размечаем места под клипсы. Трубы в низ вставляются очень легко. Один щелчок и все на месте.
Как правильно изогнуть металлопластиковую трубу
Металлопластиковые трубы очень гибкие, поэтому их достаточно легко согнуть. Для гибки металлопластика применяют различные приспособления и небольшие станки. Ниже я расскажу о самых распространенных методах гибки полимерных труб.
Какой метод лучше
Несмотря на гибкость металлопластиковых труб, лучше их гнуть не вручную, а с помощью приспособлений. Трубки при изгибании не образуют заломов и трещин, сохраняют круглую форму. Самый лучший метод – с помощью трубогиба. Среди ручных методов наилучшие результаты получаются при использовании пружины.
Сгибание труб руками
Полипропиленовые, ПНД и ПВХ трубы согнуть руками сложно – они слишком жесткие для этого. Неплохо гнутся трубки диаметром до 20 мм из сшитого полиэтилена. Гибка проводится в несколько этапов, иначе на ней образуется залом в месте изгиба.
Пружина
Из толстой проволоки изготавливают пружинные кондукторы разных диаметров. Для мелких диаметров можно использовать наружный кондуктор, для заготовок с более крупным диаметром его вставляют внутрь трубы. Центр пружины и изгиба должен точно совпадать. С помощью пружины легко согнуть заготовки из сшитого полиэтилена. ПНД и ПВХ желательно предварительно разогреть с помощью строительного фена.
Трубогиб
Самое лучшее качество гибки получается при использовании трубогиба. Инструмент либо формует заготовку между роликами, либо изгибает (вытягивает) заготовку на оправке. Изгиб заготовки получается ровным и без дефектов – смятия, залома, трещин.
Используют также самодельный трубогиб под названием станок Вольнова.
Использование строительного фена
Металлопластиковые трубы на основе поливинилхлорида или полипропилена достаточно жесткие, заготовки перед гибкой необходимо разогреть. Гибку выполняют с использованием наполнителей – песка, соли, мелких металлических предметов (мелко резаной проволоки). Заготовку заполняют наполнителем, плотно закрывают отверстия на концах, зажимают в тисках, разогревают феном место изгиба и сгибают.
Установка фитингов на трубы из металлопластика
Это может понадобиться в том случае, если трубопровод монтируется заново или требуется замена аварийного участка системы. Изначально потребуется отмерить часть металлопластиковой конструкции необходимой длины. Если вы используете ножницы, то при резке их лучше вращать вокруг изделия, чтобы предотвратить возможное продавливание. При помощи трубореза это делать еще легче, достаточно лишь вращать его, увеличивая глубину врезания ролика после каждых двух оборотов до того момента, пока части трубы полностью не разделятся. Лучше не использовать ножовку по металлу, потому что внутрь могут попасть опилки, да и срез едва ли получится ровным и перпендикулярными по отношению к оси трубы.
Затем следует калибровка. До начала этого процесса нужно освободить фитинги от гаек и надеть на них трубу из металлопластика. После выбирает штифт калибра, подходящий по диаметру, и вставляется в торец. Его необходимо вставить до упора, слегка подкручивая. После калибр извлекается, а на его место устанавливается соединительные элемент с пружинной шайбой, которая имеет конусный зажим
Затягивать гайку нужно осторожно, не применяя большого количества физических усилий
https://youtube.com/watch?v=AM682t7GHhI
Непосредственное соединение металлопластиковых труб своими руками
После выполнения всех вышеперечисленных этапов можно переходить к тому, как соединить металлопластиковые трубы. Изначально необходимо отрезать металлопласт требуемой длины. Срез должен быть под 90° относительно оси металлопласта. Независимо от того выполняется это труборезом или ножовкой, стоит производить зачистку заусенец на краю и калибровку. Данные действия дают возможность легко одевать трубу на штуцер без возможных повреждений уплотнительных колец. А зачистка позволяет создать плотное прилегание металлопласта к изоляционному тефлоновому кольцу.
Далее с фитинга снимается затяжная гайка и обжимное кольцо. Первым одевается на трубу гайка, а потом кольцо. После чего металлопласт одевается на штуцер таким образом, чтобы край трубы плотно уперся в изоляционное тефлоновое кольцо.
Затем руками обжимное кольцо необходимо подвинуть к фитингу и начать закручивать затяжную гайку. После этого производится затягивание при помощи двух ключей. Газовым удерживается основание фитингов, а разводным крутится гайка. Стоит отметить, что чрезмерных усилий прикладывать не стоит. Дабы не сорвать резьбу. Достаточно подтянуть до появления легкого звука хруста.
Далее все остальные детали соединяются с трубой в той же последовательности. И в конце производится фиксация системы на уже установленные специальные клипсы.
Монтаж
Составление схемы трубопровода с нанесением всех контрольных точек, фитингов и запорной арматуры. Для упрощения монтажных работ трассу трубопроводов также можно нанести на стены в реальных размерах.
Необходимо определиться со способом соединения труб.
Обжимной способ
После нарезки на откалиброванные трубы надеть гайку и кольцо, вставить в фитинг до упора. Затем разводным ключом плотно держать фитинг, а другим до упора затянуть на трубе гайку.
Для лучшего вхождения нельзя использовать смазки и нефтепродукты, т.к. они не обеспечат герметичность соединения.
Преимущества:
- полностью разборное соединение;
- простота монтажа;
- отсутствие течей в сетях холодного водоснабжения при длительном сроке эксплуатации;
- длительный срок эксплуатации;
- возможность быстрой замены отдельный участков трубопровода.
Опрессовка
Трубы нарезаются необходимой длины труборезом. Затем калибруются, на краях срезаются фаски.
Далее край трубы необходимо ввести до упора в пресс-фитинг (для контроля длины есть специальное отверстие). Труба, надетая на фитинг вставляется в пресс (электрический и ручной) и зажимается до образования герметичного соединения.
Процесс опрессовки занимает не более 60 секунд. Пластиковые фиксаторы могут быть сняты (для придания завершенного вида конструкциям).
Преимущества:
- отсутствие необходимости обслуживания;
- при правильном монтаже отсутствие течей на всем сроке эксплуатации системы;
- возможность зашивания в стены и под гипсокартон;
- низкая стоимость монтажных работ.
После монтажа системы необходимо проверить ее работоспособность –заполнить систему водой. При отсутствии течей монтаж можно считать выполненным успешно.
При возникновении трещин в фитинге, необходимо его заменить. Для того чтобы затянуть ослабленное соединение фитинга необходимо 2 разводных ключа, одним из которых удерживается фитинг, а другим до упора подтягивается гайка.
https://youtube.com/watch?v=87bgrDx4H1U%3F
Компрессионный фитинг
Компрессионный фитинг
Суть компрессионного фитинга заключается в соединении труб с помощью фитингов с нанесенной резьбой. Этот метод достаточно простой и быстрый, тем более что никакого дополнительного оборудования вам не потребуется.
Для осуществления соединения способом компрессионного фитинга вам понадобятся:
- Ножницы для обрезки труб (можно заменить ножовкой по металлу);
- Калибратор, с помощью которого исправляются неровные поверхности краев труб после осуществления обрезки;
- Рулетка;
- Нож;
- Набор гаечных ключей;
Порядок действий при установке металлопластиковых труб следующий:
- Сначала необходимо произвести замеры и нарисовать план расположения трубопровода.
- От трубы отмеряется и отрезается с помощью ножовки по металлу или специальных ножниц кусок необходимой длины.
- Если край трубы в результате деформируется, то восстановить его форму можно с помощью калибратора.
- Затем берется фитинг нужного размера и освобождается от зажимного кольца и гайки. Эти элементы необходимо будет надеть на трубу.
- Перед соединением фитинга с трубой необходимо обработать края трубы, чтобы на них не было острых кромок, повреждений, зазубрин и заусениц. Помочь в этом могут подходящие по диаметру напильники круглой формы и сверла по металлу.
- После обработки нужно будет надеть трубу на штуцер фитинга и выровнять его относительно сгона на фитинге.
После выравнивания поставьте на место зажимное кольцо и закрутите гайку. Желательно затянуть гайку с помощью гаечного ключа
Но важно не перестараться, иначе лопнет труба или сорвется резьба, тогда деталь придется выкинуть и все начать сначала. Крутите ключ до тех пор, пока не услышите характерный треск, говорящий о том, что гайка затянута до конца. Соединение с фитингом
Соединение с фитингом
В некоторых случаях при установке металлопластиковых труб необходимо произвести соединение их с металлическими трубами. Сделать это несложно с помощью фитингов-переходников. Дополнительное время понадобится для нанесении резьбы на металлическую трубу, а дальнейший процесс ничем не отличается от описанного выше.
Есть специальные фитинги для поворота трубы или перехода от одного диаметра к другому.
Но соединение компрессионным способом не рекомендуется производить, если металлопластиковые трубы вы планируете установить в системе отопления. Также лучше выбрать другой способ, если ваши трубы будут замурованы внутри стен.
Также стоит помнить о том, что все работы по монтажу металлопластиковых труб осуществляются при температуре 100 градусов и выше. Перед установкой необходимо перекрыть стояк в подъезде или, если есть такая возможность, подачу воды в конкретную квартиру или комнату.
Это интересно: Труба ХПВХ: что это такое, виды и область применения
Причины аварий в безнапорных трубопроводах из полипропилена
Давление в безнапорных системах равно атмосферному. Пропускная способность таких линий рассчитывается заранее. К тому же, монтаж стыков в безнапорных системах осуществляется по раструбной технологии, с герметизацией места контакта обычным резиновым уплотнителем. То есть, опасаться запредельного внутреннего давления или ошибок в сборке трубопровода, в данном случае, не стоит.
В итоге, повредить полипропиленовую трубу в такой системе может только «третья сила», злонамеренная или случайная.
Причем такое воздействие может выглядеть и как попытка сброса в систему химического вещества с высокой активностью, и как эксплуатация системы с заведомым нарушением температурного режима, и как тривиальное механическое повреждение.
Впрочем, теоретически, еще одной причиной таких аварий могут быть фабричные дефекты, незамеченные в отделах технического контроля завода-производителя труб из полипропилена. Однако такие дефекты полипропиленовых трубопроводов встречаются не часто. Процесс производства таких изделий контролируется достаточно тщательно. Поэтому такой «причиной» можно пренебречь.
Причины аварии в напорных трубопроводах из полипропилена
Строительные нормативы, которыми регламентируется прокладка полипропиленовых трубопроводов, допускают использование подобных конструкций не только в безнапорных линиях, но и в напорных системах.
Ведь напорный трубопровод монтируют на достаточно прочное сварное соединение, не прощающее технологических ошибок. Перекос трубы в муфте, ошибки в процессе пайки, поломки сварочного аппарата – вот только краткий перечень причин аварий на стыках. Причем большая часть аварий напорных трубопроводов спровоцирована именно «стыковочными» причинами. Поэтому разбор методик устранения протечек и прорывов в трубах мы начнем с изучения способов борьбы с некачественными стыками.
Выполнение соединений
Чтобы суметь качественно собрать трубопровод, важно знать, как правильно соединить металлопластиковые трубы между собой, а также, как соединить металлопластиковую трубу с металлической емкостью или элементом трубопровода из полипропилена. Труба соединяется с другим элементом при помощи фитингов – специальных соединительных деталей
Применять можно два вида фитингов:
- Компрессионные или винтовые;
- Обжимные или пресс-фитинги.
Использование пресс-фитингов
Сначала разберемся, как выполнить соединения металлопластиковых труб, используя пресс-фитинги. При установке этих деталей соединение получается неразъемным и очень надежным.
Для того чтобы установить пресс-фитинг необходимо иметь специальный инструмент – пресс-клещи. Это может быть ручной или гидравлический инструмент. Рассмотрим, как работать с металлопластиковыми трубами, используя пресс-фитинги:
- Производится обрезка трубы при помощи специальных ножниц.
- Конец трубы обрабатывается при помощи калибратора. Это специальная развертка, которая выравнивает конец трубы, одновременно снимая внутреннюю фаску.
- При помощи фаскоснимателя снимают фаску с внешней стороны трубы.
- Снимают с фитинга гильзу и внимательно осматривают уплотнительные кольца. Повреждений и дефектов на них быть не должно. Убедившись, что все в порядке, гильзу устанавливают на место.
- Штуцер фитинга до упора вставляют в трубу.
- Пресс-клещи устанавливают над гильзой и соединят их ручки.
Для выполнения соединений при помощи пресс-фитинга необязательно покупать пресс-клещи, сегодня многие строительные магазины предоставляют своим покупателям оборудование напрокат.
Научиться выполнять соединения металлопластиковых труб своими руками при помощи пресс-фитингов и клещей несложно. Используя пресс-фитинги, можно выполнить соединение металлопластиковых труб с металлическими.
Использование компрессионных фитингов
Теперь рассмотрим, как выполняются соединения металлопластиковых труб при помощи компрессионных фитингов. Нужно сказать, что такое соединение труб при самостоятельной сборке используется чаще, так как для его выполнения не требуется приобретения специального инструмента.
Для выполнения стыковки трубы с фитингом потребуется два обычных гаечных ключа. Разберем, как соединять металлопластиковые трубы при помощи компрессионных фитингов. Последовательность операций:
- Трубу следует подготовить точно так же, как и при использовании пресс-фитинга.
- На подготовленный конец трубы надевается сначала гайка, затем обжимное кольцо.
- В трубу вставляется штуцер фитинга.
- Обжимное кольцо придвигается к фитингу, туда сдвигается гайка так, чтобы она перекрыла обжимное кольцо.
- Используя два ключа, производят затяжку гайки. На этом выполнения соединения завершается.
Пресс-фитинги
Соединение металлопластиковых труб этого типа используется очень часто. Такие фитинги применяются как в системах водоснабжения, так и отопления. Пресс-фитинги так же, как и компрессионные, изготавливаются из латуни.
Достоинства и недостатки прессованных соединений
Надвижные пресс-фитинги имеют следующие преимущества:
- обеспечивают надежность и долговечность соединения при отсутствии вибраций и сдвижек;
- они не требуют периодических проверок;
- их можно без опасений замуровывать в стены и применять для укладки “теплых полов”.
Недостатки:
- для их монтажа нужен специальный инструмент, а также умение с ним работать;
- пресс-фитинги повторному применению не подлежат, что затрудняет проблему разборки и сборки системы в случае ее частичного выхода из строя или необходимости замены (добавления) отдельных элементов;
- если выполнить монтаж соединения некачественно, то оно даст течь и нужно будет менять фитинг. Без опыта работы это проблематично.
Монтаж прессованных соединений
Металлопластиковые трубы соединяются с пресс-фитингами в следующем порядке:
- Отрезается труба необходимой длины специальными ножницами. Края в любом случае будут сминаться, нужно придать правильную форму месту среза. Делать это лучше изнутри, поместив в трубу твердый конический предмет.
- Затем нужно снять с трубы внутреннюю фаску. Это можно сделать специальным инструментом – фаскоснимателем.
- Снимается внешняя фаска.
- Проверяется калибратором внутренний диаметр трубы.
- Затем производится проверка качества фитинга. Для этого нужно снять с него гильзу и проверить прокладки и кольца соединения. После этого гильза вставляется обратно.
- Вставьте трубу в пресс-фитинг до упора. В отверстии гильзы ее должно быть хорошо видно.
- Выполните обжим муфты пресс-клещами (можно это сделать как ручными, так и электрическими).
Чтобы исключить процесс электрической коррозии, нужно вставить диэлектрическую прокладку в местах соединения фитинга с торцевым концом трубы.
Ниже посмотрите подробный видеоролик про устройство и монтаж прессовых фитингов:
Установка металлопластиковых труб своими руками
Резка труб осуществляется ножницами по металлу или специальной ножовкой. Резаки применяются для обрезки малого и среднего диаметра металлопластика, и широко распространены в профессиональном монтаже. Ножницы — более простой бытовой прибор, их можно купить и в бюджетной ценовой категории, главное, чтобы была удобная и сбалансированная рукоятка, а сами лезвия острыми, из качественного металла. Резаки оснащены внутренним калибратором, что позволяет не только резать металлопластик, но и восстанавливать деформированную форму краев.
Помимо специальных инструментов при монтаже системы из металлопластиковых труб требуется применение более универсальных приборов: измерительной рулетки, ключей нужного размера, фаскоснимателя, шлифовального наждака, эспандера при условии применения пресс-фитинговых соединений.
Водопроводная система из пластика и металла не только долговечна и практична, но и проста в монтаже. Процесс доступен для исполнения даже человеком, не обладающим нужных знаний. Имея набор самых простых инструментов, можно сделать базовые монтажные работы качественно и с приличной экономией средств, если следовать простым правилам монтажа.
Пластик в сочетании с металлом — хороший тандем, но и он “боится” агрессивного механического и ультрафиолетового воздействия, это необходимо учитывать при их открытой прокладке. Если предполагается монтаж закрытого типа, то необходимо предусмотреть наличие люков для доступа к фитингам компрессионного типа. Система отопления так же может состоять из МП труб, но в данном случае стоит уделить особое внимание проверке целостности всех элементом и соблюдению условия максимально прочного соединения всех элементов. Не используйте при распаковке новых элементов системы острые предметы, даже микроцарапина может серьезно навредить всей системе. Применяемые при монтаже труб опоры и подвесы из металла необходимо оснащать мягкими прокладками, это поможет избежать механических повреждений поверхности пластика.
Как гардероб начинается с вешалки, так установка металлопластиковых труб начинается с подбора и крепления шаровых кранов
Этот элемент имеет крайне важное значение для всей системы, не стоит экономить на нем и покупать китайские бюджетные аналоги. Качественный кран должен выдерживать до 60 атмосфер и высокие температуры
В случае протечки именно кран способен остановить поток воды в кратчайшие сроки. Если в нужный момент кран не справится со своей прямой задачей, водопроводной системе грозят серьезные повреждения.
Как гардероб начинается с вешалки, так установка металлопластиковых труб начинается с подбора и крепления шаровых кранов
Этот элемент имеет крайне важное значение для всей системы, не стоит экономить на нем и покупать китайские бюджетные аналоги. Качественный кран должен выдерживать до 60 атмосфер и высокие температуры
В случае протечки именно кран способен остановить поток воды в кратчайшие сроки. Если в нужный момент кран не справится со своей прямой задачей, водопроводной системе грозят серьезные повреждения.
Если вся система устанавливается с нуля, то в нее будет входить монтаж очистных фильтров, счетчиков, редуктора давления, коллектора для разводки труб по всей площади. Трубы рекомендовано монтировать вместе с фильтрами, это предотвратит попадание технического мусора внутрь системы.
Читайте так же:
