Как подключить проходной выключатель (управление светом из двух и более точек)

Как производить монтаж в распределительной коробке

Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно.

Зачастую из-за халатности или отсутствия большого опыта в выполнении электромонтажных работ, в распределительных коробках можно встретить скрутки. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Также категорически запрещается соединять медные и алюминиевые провода без какой-либо прослойки.

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа:

  1. Пайка контактов.
  2. Сварка проводников при помощи специальных трансформаторов.
  3. Соединение проводников с помощью специальных зажимов (WAGO).

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

https://youtube.com/watch?v=9cG_VmdR4uk

Как сделать проходной выключатель своими руками

Способ без сложных изменений конструкции – из двухклавишных приборов.

Последовательность действий:

  1. Устанавливают перемычку на входные клеммы первого устройства.
  2. К ним подключают фазу.
  3. Соединяют 2 отдельными проводами выходные клеммы первого и второго коммутаторов.
  4. Соединяют входные контакты второго устройства перемычкой.
  5. От них прокладывают жилу к светильнику.

Проходной выключатель своими руками делают из двухклавишных приборов.

Ноль к лампочке идет мимо выключателей.

Пользоваться такими самодельными приборами немного неудобно. Требуется каждый раз переводить клавиши в противоположные состояния. Если так не делать, устройства не работают.

Но основные переделки касаются контактной группы. Желательно использовать одинаковые по конструкции приборы. Подходят те, у которых устройство контактной группы позволяет развернуть одну пару на 180°. Тогда при любом положении клавиш одни контакты замкнуты, другие – отключены. Когда клеммы установлены в противоположном направлении, подключают устройства, как в предыдущей схеме.

Конструктивные изменения могут вызвать плохое замыкание контактов. Перед монтажом прозванивают парные контакты: сопротивление должно быть близким к нулю. Если это не так, перебирают выключатель, чтобы добиться плотного прилегания контактов.

Варианты и преимущества применения управления освещением двумя выключателями

Классическая схема подключения одной лампы (светильника) всем известна. Нужен 1 выключатель, который располагают в наиболее доступном или удобном для управления освещением месте: в начале или середине проходных комнат, длинных коридоров, галерей, аллей (дорожек в саду); на входе в помещение либо подъезд и так далее. С тем, насколько это бывает неудобно, сталкивались практически все.

Установка двух выключателей удобна для длинных проходных помещений

А теперь те же и другие варианты управления осветительными устройствами, но с помощью 2-х выключателей:

  • В проходных комнатах и помещениях, а также строениях с двумя входами (гаражи, сараи, хозпостройки для содержания домашних животных или птицы), особенно когда они противоположные. Установка по одному выключателю на каждый вход избавит от неприятной необходимости идти в темноте, чтобы включить свет или после его выключения. Ведь часто бывает, что нужно зайти через одну дверь, а выйти через другую.
  • В коридорах, галереях, на аллеях (дорожках в саду) и др., особенно когда они длинные, подключение двух коммутаторов – по 1-му на каждом конце этих объектов – обеспечит не только удобное использование света, но и его экономию. Ведь можно будет пользоваться освещением при передвижении в любом направлении и сразу отключать его после прохождения этого участка пути.
  • В подъезде жилого многоквартирного или на лестнице между этажами частного двухэтажного дома. Здесь тоже 2 выключателя и удобно, и экономично.
  • В спальне. Если один коммутатор разместить у входа, а другой у изголовья кровати, то не придется с нее вставать, чтобы выключить свет, когда придет пора засыпать. И наоборот, проснувшись, можно сразу, не вставая, включить освещение, а потом выключить его уже только на выходе из спальни, не возвращаясь к кровати. Особенно это удобно, когда у спальни большие размеры.
  • И во многих других случаях, когда возникает необходимость управления 1-им осветительным прибором с двух мест.

Разместив один из выключателей у изголовья, можно управлять верхним светом, не вставая с кровати

Как видно из примеров, 2 выключателя – это не только очень удобно, но и еще позволяет экономить электроэнергию, то есть, в конечном итоге, деньги. Ведь свет можно выключить сразу же, как только он стал не нужен. И его не надо оставлять на всю ночь, как это было в случаях с 1-им коммутатором, например, в длинных коридорах, когда возвращаться в их начало для обесточивания светильников не имело смысла. Ведь свет и был включен, чтобы пройти этот коридор.

Схема управления для двухклавишного проходного выключателя

Принцип действия и схема подключения двухклавишного проходного выключателя аналогично одноклавишным, однако в отличии от предыдущих, данные устройства позволяют управлять освещением в нескольких группах.

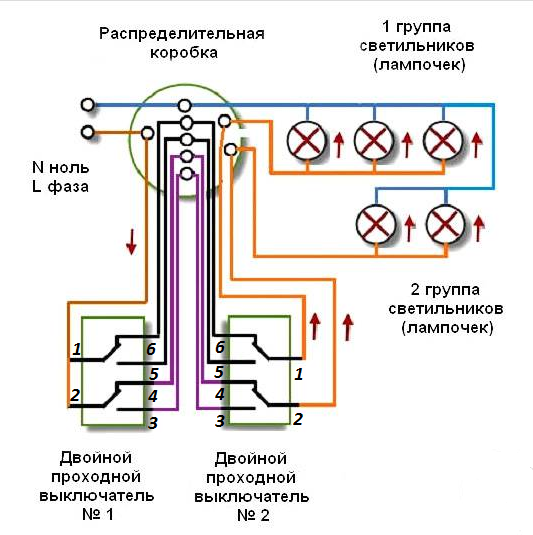

Рассмотрим принцип действия данных устройств согласно следующему фото:

В данной схеме смонтировано:

  • два двойных проходных выключателя;
  • источник питания 220 В (фаза и ноль);
  • распределительная коробка, в которой выполняется коммутация;
  • 2 группы цепей освещения (для примера это может быть люстра и светодиодная подсветка в зале или комнате).

В данной схеме «0» (при правильной коммутации синего цвета) напрямую из распределительной коробки подключается к одному выходу 1-й и 2-й групп освещения. Далее фазный провод (коричневого цвета) приходит в распределительную коробку и с нее выходит и подключается к выходам №1 и №2 проходного выключателя №1.

Далее выходы из проходного выключателя №1 с номерами №3, 4, 5, 6 выходят в распределительную коробку, в которой они коммутируются с аналогичными выходами №3, 4, 5, 6. Далее с выходов №1 и №2 проходного выключателя №2 фаза уходит на 1-ю и 2-ю группы освещения и подключаются ко второму контакту.

Как подключить проходной выключатель: схемы подключения

Дублирующее устройство позволяет включить освещение в начале помещения, а отключить в конце. Благодаря этому значительно экономится электроэнергия. К тому же это очень удобно.

Например, если спальня имеет три кровати, то переключатели могут находиться возле каждой из них. Таких устройств в помещении можно подключить  сколько угодно.

Принцип работы перекидных выключателей

Обычные перекидные устройства, которые монтируют в двух местах, внутри имеют три контакта. Один из них является общим. Он замыкается либо со вторым контактом, либо с третьим.

Данные контакты задействуют следующим образом. В одном переключателе на общую клемму подаётся фаза, в другом общая линия соединяется с лампочкой.

Две другие пары переключателей замыкаются между собой. Монтаж выполняется трёхжильным проводом. Все соединения делаются в распределительной коробке.

Перекидные выключатели из двух мест

Когда свет горит, это значит, что общие клеммы обоих выключателей замкнуты с одинаковыми контактами, например, со вторыми. Если нажать на клавишу любого устройства, общая линия перекинется на третью клемму и электрическая цепь разомкнётся.

При нажатии клавиши другого переключателя его общий провод также переключится на третий контакт, и электрический ток снова пойдёт по цепи. Самая популярная марка переключателя — Legrand.

Стоимость одного изделия составляет около 180 рублей. Работа проходных устройств из 2х мест наглядно показана на этой схеме:

Как видим из схемы, все соединения делаются в распределительной коробке. Нулевой провод подаётся прямо на лампу. Фаза приходит на общую клемму устройства 1. Дальше с общей клеммы переключателя 2 провод подаётся на вторую клемму светильника. Для монтажа используют провод 3×1,5. Один метр кабеля стоит 25 рублей.

Проходные переключатели из трёх мест

Управление светом из трёх мест осуществляется двумя обычными проходными выключателями, а также спаренным переключателем, в котором предусмотрены четыре вывода.

Его ещё называют перекрёстным. В основном используется марка Viko. Один переключатель стоит 250 р. Для подключения используется следующая схема:

На рисунке видно, что в спаренном выключателе переключается сразу два контакта. Если линия замыкалась через все три выключателя, и свет горел, то нажав на клавишу, мы разрываем цепь и гасим освещение.

Количество мест управления светом не ограничивается лишь тремя точками. Их может быть значительно больше. Линия освещения будет работать аналогично той, в которой имеется три выключателя.

Чаще всего для электромонтажа используется провод ПВС 4×1,5. Стоимость одного метра кабеля составляет 30 р. За установку и подключение одного проходного выключателя мастер берёт 250 рублей.

Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

В частных домовладениях технологию управления светом с двух разных мест уже давно используют. На маршрутах от калитки до дома, возможны участки с лестницей или другими препятствиями, где в темное время суток требуется подсветка. Удобно открыть калитку включить освещение дорожки, пройти к дому, подняться по лестнице и не возвращаясь выключить освещение во дворе. Как это делается на практике, монтаж начинается с разметки:

  • маршрутов прокладки кабелей,
  • мест установки проходных выключателей,
  • места установки распределительной коробки.

Один из рациональных вариантов, установить распределительную коробку и первый переходной выключатель в прихожей, рядом с распределительным щитом. Удобно будет проложить кабель питания и пользоваться, управлять освещением во дворе, не выходя из дома. Второй проходной выключатель логично будет, поставить на заборе с внутренней стороны двора возле калитки. При входе вы сразу сможете включить свет, войдя в прихожую дома выключить.

В качестве осветительных приборов можно использовать декоративные фонарные столбы, которые всегда есть в продаже в крупных магазинах электротоваров. В большинстве случаев 3-5 в зависимости от расстояния маршрута в частных домах бывает достаточно. Проводку желательно прокладывать по земле в траншее через пластиковые трубы диаметров 5-6 мм, на глубине 30-50 см независимо от климатических условий региона. Копать ниже глубины промерзания не имеет смысла, это не водопровод замерзать нечему. Главная цель спрятать электрическую проводку, защитить ее от механических повреждений и создать приятный глазу интерьер во дворе. Подключение ламп фонарных столбов делайте по параллельной схеме, в этом случае при неисправности одного светильника остальные будут работать.

В новом строящемся доме две штробы, коммуникационные отверстия можно предусмотреть и проложить заранее. В старых домах при ремонте в прихожей можно сделать скрытую проводку для проходных выключателей. Если нет необходимости делать ремонт в прихожей, проложите наружную проводку, используя кабель каналы, они аккуратно прокладываются, выглядят очень эстетично, расцветка пластика бывает любая.

Подобрать можно к любому интерьеру, даже под темные и светлые породы дерева. Кабель нужно использовать с медными проводами сечением от 0,75 до 1.5 мм. Провода в коробку заводите на 10 15 см, для расключения изоляцию снимайте на 3см, для скрутки и обеспечения надежного контакта достаточно.

Можно на две точки в конце и начале маршрута установить сенсорные датчики на движение к проходным выключателям это снимает проблему поиска в темноте выключателей. Такое подключение требует отдельной темы для рассмотрения. Подключайте по вышеописанной схеме, двор будет красивый и пользоваться удобно.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Самопроизвольное включение

Некоторые задаются вопросом, а как поведет себя такой дистанционный выключатель при аварийном отключении электроэнергии и подаче напряжения заново, через какое-то время?

включится ли освещение заново, если до этого уже было включено

не включится, даже если было включено

включится, если было выключено

не включится, если было включено

Многие люстры с блоками дистанционного управления к сожалению грешат такой проблемой.

При исчезновении напряжения в сети и его подачи заново, происходит автоматическое переключение режимов, и светильник, который был до этого отключен, может самопроизвольно включиться.

А представьте, что вы в длительном отпуске, и счетчик будет наматывать все эти киловатты. Или произойдет подобное среди ночи и люстра вдруг включится у вас в спальне, заставляя проснуться.

К счастью данный дистанционный выключатель избавлен от такого дефекта. И в любом положении, после внезапного исчезновения напряжения и его подачи заново, лампочки освещения останутся в выключенном состоянии. Даже если до этого были включены.

возможное влияние помех от Wi-Fi сетей и другой высокочастотной техники

залипание контактов на релюшке при подключении большой нагрузки

бестрансформаторная схема питания

и многое другое, но его достоинства избавляющие от кучи строительных работ и затрат, все перекрывают.

Прибрести все это можно с доставкой, в магазинах на Али. Тут вы сами выбираете какой выключатель вам нужен – одно, двух или трехклавишный – ссылка.

https://youtube.com/watch?v=YG2ZscI_sVk%3F

Двухклавишный перекрестный переключатель Zenit

Перекрёстный переключатель предназначен для управления освещением с трех и более мест. Принципиальная схема подключения выглядит так:

Но, что делать, если вы хотите управлять двумя группами независимыми освещения? Тогда вам потребуется двухклавишный перекрестный переключатель. И схема подключения будет выглядеть так:

Но, проблема в том, что таких переключателей не существует. Ни в одной серии электроустановочного оборудования вы не найдете перекрестный двухклавишник. Ни в одной, кроме серии Zenit (АББ).

Двухклавишный перекрестный переключатель ABB Zenit выглядит вот так::

А с обратной стороны вот так:

Для того, чтобы получить двухклавишный перекрестный переключатель, вам нужно купить два одномодульных перекрёстных переключателя арт. N2110 и установить их в суппорт, вот так:

В продаже имеются одномодульные перекрёстные переключатели Zenit N2110 с клавишами четырех цветов: белый, шампань, серебряный, графит.

Артикул для заказа:

Когда нужен двухлавишный пререкрёстный переключатель?

Сейчас большой популярностью пользуется зонированное освещение. Обычно, светильники делят на две группы и управляют этими группами независимо. Например в спальне обычно присутствует местное освещени возле кроватей и общее освещение комнаты, так называемый «верхний свет». Оптимальный вариант, когда оба вида освещения управляются из трех точек: по обе стороны кровати и возле двери. Реализовать эту схему можно двумя способами.

Первый: поставить два двухклавишный переключателя и два перекрестных переключателя. Выглядить это будет так:

Второй способ: поставить два двухклавишных переключателя и один двухклавишный перекресный переключатель. В этом случае вид будет такой:

Вы наверняка уже поняли, что серия Zenit не такая, как другие. Она модульная. Посадочное место рамки Zenit имеет размер 45*45 и составляет 2 модуля. Механизмы Zenit бывают одномодульные и двухмодульные. Т.е. в стандартное посадочное место можно установить один двухмодульный механизм, либо два одномодульных.

Кроме стандартных рамок, в серии есть рамки итальянского стандарта и многомодульные рамки. В рамки итальянского стандарта можно установить три одномодульных механизма, либо один двухмодульный и один одномодульный.

В многомодульные рамки можно ставить одномодульные и двухмодульные механизмы.

Для рамок итальянского стандарта и многомодульных рамок предусмотрены отдельные суппорты. Обычные рамки можно комплектовать одинарными или двойными суппортами в зависимости от количества постов.

«>

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • Фаза с автомата должна приходить на общий проводник первого выключателя
  • Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
  • Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Что такое проходной коммутатор

Проходной выключатель  — это переключатель с несколькими группами контактов, который способен одновременно управлять источником освещения с нескольких мест. На современном рынке электромонтажных материалов, данное устройство представлено следующими типами:

  • одноклавишные с одним входом и 2-я выходами;
  • двухклавишные с двумя входами и 4-я выходами;
  • трехклавишные с тремя входами и 6 выходами;
  • перекрестные с двумя входами и двумя выходами для управления освещением с более чем 3-х мест.

Данный тип устройств может быть, как клавишного исполнения, так и сенсорного или дистанционного (управление с пульта дистанционного управления). В большинстве случаев применяются стандартные клавишные переключатели, однако в случае монтажа системы «Умный дом» лучше монтировать дистанционные проходные выключатели, которые управляются с помощью пульта или специального приложения для смартфона.

Решение на три точки управления

Организация систем проходной коммутации во многом определяется площадью помещений (протяжённостью), количеством ходов (дверей). Поэтому не исключается применение схем с проходными выключателями с трех мест управления или более.

Построение подобных схем, как правило, осуществляется с участием так называемого перекрёстного переключателя.

Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Коммутационная группа такого переключателя содержит четыре контактных площадки.

Широко распространённый вариант схемного решения для жилых домов: N, L – бытовая сеть; РК – распределительный короб; Л1 – световая группа; ПВ1, ПВ2 – проходные выключатели; ПРК – перекрёстный коммутатор (+)

Прибор перекрёстного переключения линий является дополнительным элементом схемы, где также предполагается монтаж двух проходных коммутаторов.

Используются простые одноклавишные приборы.

Принцип работы трёхместной схемы следующий:

  1. На клемму «common» ПВ1 подключается фаза.
  2. От клемм перекидных контактов подключаются 1 и 2 контакты перекрёстного коммутатора.
  3. От 3 и 4 клемм перекрёстного выключателя подключение к 1 и 2 клеммам перекидных контактов ПВ2.
  4. Общая клемма «common» ПВ2 соединяется с одной клеммой световой группы.
  5. Вторая клемма световой группы коммутируется с электрическим нулём.

Подобные решения с участием именно простых одноклавишных устройств рекомендуется применять для помещений, где количество входов/выходов равно количеству мест управления.

Реализация схемного решения по рис 6 в «натуральном» виде. Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест

К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Очевидно, что не имеет смысла выключать свет, когда человек прошёл только первую половину коридора. Между тем, в сети можно встретить подобные рекомендации «профессиональных» электриков.

Схемы с управлением более чем из трёх мест

Число мест управления, в принципе, не ограничено. Другой вопрос – насколько сложными получаются такие решения. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Увеличивается число коммутируемых линий, контактных клемм. Соответственно, увеличиваются расходы на комплектующие детали и монтаж. Однако проекты на 4-5 управляющих точек применяются достаточно активно. К примеру, такой проект:

Схемотехника для проектов, требующих увеличения числа мест управления более трёх. В данном случае вариант на четыре точки управления (+)

Здесь используется пара одноклавишных простых выключателей проходного действия и пара коммутаторов с функцией реверсивного переключения. На схеме показана только одна световая группа. Между тем, есть возможность подключения дополнительных световых групп.

Дополнительные световые группы

Дополнительные источники света (световые группы) могут расключаться по свободным клеммам и выступать источниками света промежуточных зон перехода. То есть в тех же длинных коридорах появляется возможность задействовать схему на большее число мест управления.

Пятиточечная схема управления системой коммутации света: Л1 – световая группа; N, L – сеть; Вкл 1, Вкл 2 – коммутаторы проходные; Вкл 3, Вкл 4, Вкл 5 – коммутаторы реверсивные (+)

При этом световые группы следует разделять на зоны действия – входная, промежуточная, выходная. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины.

Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
