Электропроводка в панельном доме

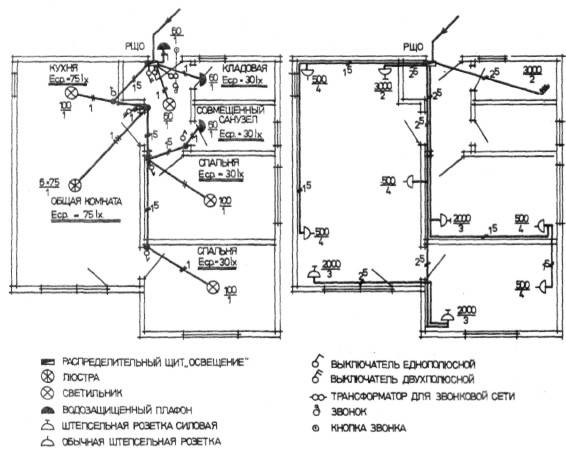

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

  1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
  2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
  3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
  4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

  1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
  2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
  3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

  • распределительные коробки находятся не в тех местах;
  • проводники практически нигде не расположены паралельно полу и потолку;
  • вместо четырех линий сделано лишь две;
  • схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно

Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям

Это интересно: Штробление стен под проводку своими руками — видео, фото, советы

Почему нужно менять электропроводку квартире?

Полная замена электропроводки в старой квартире может понадобиться в различных ситуациях. Со временем у выключателей и розеток истекает эксплуатационный срок. Помимо того, может использоваться мощная техника, поэтому старая проводка в панельном доме или хрущевке может не выдержать такой нагрузки. Она начнет плавиться и искрить. Задумывая капитальный ремонт в частном доме или квартире, необходимо хорошо подумать о проведении электротехнических работ.

Электропроводку нужно поменять, если:

  • оголилась старая изоляция
  • используется техника, которая требует высокую мощность электропроводки (алюминиевые провода не выдержат нагрузки)
  • провода потрескались или потеряли свойства
  • в коробке щитка часто выбивает пробки
  • мигает и гаснет свет в комнатах
  • искрятся розетки
  • невозможно подключение нескольких приборов сразу (например, кондиционера и плиты)
  • устанавливаются теплые полы, подвесной потолок

Электромонтажные работы, выполненные своими руками, позволяют перейти с однопроводной электропроводки в панельном доме на трех- и пятипроводную.

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями. Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

При проведении проводки в дом следует знать тонкости его конструкции и особенности материалов

Обращается внимание и на давность постройки. Необходимо учитывать, из чего выполнены стены и перекрытия

Чтобы все работы были выполнены правильно, необходимо понять, какая выполняется схема электропроводки в панельном доме.

Как устроена проводка в хрущевке. Электропроводка в хрущевке

Зачем вообще нужно менять проводку в хрущевке, тем более, если она нормально функционирует? Для ответа на этот вопрос, вспомните время, когда строились эти самые хрущевки. Последние дома воздвигались в далеком 1985 году, то есть практически 30 лет назад. Электропроводка в этих домах устанавливалась тогда же. В те времена все, что ни делалось, то делалось, как говорится, на века.

Сеть также была установлена с приличным зазором, в доказательство этому является тот факт, что большая часть электропроводки в хрущевках до сих пор не менялась, но тем не менее до сих пор функционирует.

Строителям и инженерам прошлого за создание подобных проектов надо отдать должное. Но как ни крути, с момента последних работ попрошло от 30 до 60 лет (хрущевки строились в период с 50-х по 80-е года прошлого столетия), за это время чудо советской инженерии – электропроводка в хрущевках все же значительно поизносилась. Не стоит забывать, что на момент монтажа советские инженеры никак не могли предугадать появления мощных стиральных машин, кондиционеров, компьютеров и т.д. Проводка в те времена рассчитывалась на стандартный набор потребителей того времени, а именно свет, радио, возможно, телевизор и дверной звонок. Количество электроприборов, в то время, в среднестатистической квартире, можно было пересчитать на пальцах одной руки.

Отдельно нужно сказать о способах защиты. Счетчики и керамические пробки того

времени, в которых использовались одноразовые жучки, уже давно канули в Лету, но тем не менее во многих квартирах все еще установлены все те же счетчики, правда более поздних конструкций с теми же керамическими пробками, но уже без одноразовых предохранителей. Такие электроприборы уже давно неэффективны и несопоставимы с нынешними реалиями, а потому менять их нужно незамедлительно.

Эксплуатация той советской электропроводки несет в себе вполне реальную угрозу. Прикиньте ее возраст и добавьте к нему увеличившиеся количество электропотребителей, на выходе получите вполне реальную угрозу не только сбоя работы сети, но и короткого замыкания, что может привести к пожару.

План электропроводки

Итак, мы уже точно определились, что менять поводку в хрущевке – это не просто один из этапов ремонта квартиры, а принципиальная жизненно важная необходимость.

Если у вас нормальный ремонт и вы не собирались нечего менять, то пора бы задуматься. В случае возникновения пожара из-за неисправности электрической сети убытки могут быть гораздо больше, чем от незапланированного ремонта. Если вы ремонт уже планируете или уже начали подготовительные работы, но в ваши планы не входил электромонтаж – вам будет гораздо легче, ведь проводка делается на завершающих стадиях ремонтных работ.

На самом деле электропроводка, при всей своей важности не такая уж и сложная задача, чем может показаться на первый взгляд

Пример проекта электропроводки квартиры

Для начала составьте подробный план вашей квартиры, учитывая масштаб (подробнее об этом написано в нашей предыдущей статье:). В плане, помимо точных размеров комнат, укажите точное месторасположение окон и дверей. После составления чертежа сделайте с десяток копий. Копии делать обязательно, при дальнейших этапах планирования электропроводки они вам пригодятся.

Теперь возьмите один из планов и постарайтесь отметить на нем расположение мебели.

Если вы еще точно не определились или планируете в будущем сделать перестановку, сделайте несколько эскизов с возможным расположением мебели в квартете (на этом этапе вам уже пригодятся заранее сделанные копии плана квартиры). Не ленитесь подключать родственников, которые будут приживать с вами в квартире, даже детей

Поврете, мозговым штурмом всего вашего семейства вы сможете предугадать возможное наибольшее количество вариантов, а это очень важно и мнение даже самых маленьких членов семейства (ясное дело, что ребенку пяти лет такие вопросы можно не задавать, но десяти – вполне возможно), может быть весьма разумно. Делается это для того, чтобы определить месторасположение будущих электроточек – выключателей, розеток

Суть заключается в том, чтобы их месторасположение не конфликтовало с расположением мебели в квартире, даже если вы затеете перестановку. Пусть какая-то розетка окажется за шкафом, но если вы вздумаете передвинуть мебель, она как раз пригодится для компьютерного стола или гладильной доски.

Типовые схемы электропроводки в квартире.

При разработке схемы электрик должен обязательно учитывать такие нюансы как расположение розеток и выключателей в комнатах, чтобы они впоследствии не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, монтаж современной защиты (УЗО, автоматы).

Итак, если квартира имеет стандартную планировку, можно воспользоваться уже готовой схемой разработанной для типовых квартир внеся незначительные корректировки. Она приведена на рисунке ниже.

Рисунок 1- принципиальная схема электропроводки квартиры.

Рисунок 2- однолинейная схема электропроводки квартиры.

Обязательным требованием является монтаж системы уравнивания потенциалов. Для этого необходимо отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, горячей воды и канализации, а так же с ванной, что и показано на схеме рисунок 2. Правила выполнения системы уравнивания потенциалов определены стандартом МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.

На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит заходит кабель марки ВВГ 5*16 то есть ввод в квартиру. Ввод представляет собой пяти жильный кабель, от которого запитана вся квартира. N – это рабочий ноль. L1,L2,L3 – это номера фаз. PE – это защитное заземление.

Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем или шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и прочие электроприборы.

Поиск с помощью прибора

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей. Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии — их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но в большинстве случаев у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант — небольшой металлоискатель. Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй — генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет еще и арматуру: при работе с перфоратором это станет огромным плюсом. Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Наиболее распротстраненными решениями этого типа являются:

  1. «Дятел». Отечественный прибор, который испускает магнитное поле и регистрирует его усиление в окружающем пространстве. Имеет приемлемую глубину поиска — от 7 до 10 сантиметров в стене панельного дома. Позволяет искать не только линию, но и место ее обрыва. Дешевое и очень эффективное устройство, возможностей которого хватит практически для каждого любителя или профессионала. Распротсранены и отрицательные отзывы про «Дятел»: при большой глубине залегания провода устройство может не распознавать проводник, либо давать ложные сигналы.
  2. Датчики типа MS. Китайские решения, основанные на том же принципе. В отличие от «Дятла», имеют антенну, которая усиливает сигнал. Сильно на глубине поиска или качестве работы это не сказывается — к прибору также редко возникают претензии. Иногда чувствительность устройства даже слишком большая, что может «вылезать боком»: иногда MS реагирует даже на гвоздь, давным давно оставленный в стене. По идее, для работы с перфоратором это большой плюс, но для многих это — скорее неудобство, чем преимущество.
  3. Вosch DMF. Продвинутое устройство из более высокой ценовой категории. Имеет экран, на котором показывается толщина и глубина залегания проводника. Присутствует и звуковая индикация. Прибор работает безукоризненно, но стоит гораздо дороже. Отлично подходит для обнаружения проводки панельного дома даже под толстым слоем штукатурки: заявленная чувствительность составляет 10 сантиметров, но на практике гораздо выше этого показателя.

Также стоит отдельно сказать и о третьем типе приборов, которые часто позиционируются как решения для поиска скрытой проводки в панельном доме — тепловизорах. Принцип работы приборов таков: они имеют экран и камеру, которая снимает в ИК (инфракрасном) спектре. Это позволяет находить провода по нагреву и определять, насколько перегружена линия.

Минус у такого способа ровно один, но очень существенный: при толстом слое штукатурки тепло будет рассеиваться очень быстро и устройство будет попросту бесполезным. Не стоит забывать, что его стоимость практически на порядок превосходит универсальные устройства от Bosch. Тепловизоры больше подходят для проводки с невысокой глубиной залегания или для наблюдения за кабелями, расположенными не внутри стен. Но в таком случае можно воспользоваться и обычным «отцовским» методом: просто вести от обычной розетки по стене отверткой-индикатором и отрисовывать линию, по которой идет провод.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

  • Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
  • Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
  • Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

  • Места установки электрощитков и розеток
  • Количество электроточек в квартире
  • Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
  • Разметку проводов, а для открытой проводки – места их крепления
  • Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Как правильно рассчитать нагрузку?

Разрабатывая схему, важно определить показатель максимально потребляемой мощности от всех приборов в доме. Для этого необходимо составить список всех потребляемых энергию устройств и определить их нагрузку, суммируя ее

В этот перечень входят абсолютно любые системы и гаджеты, к примеру, фен, пылесос, электроплита или система нагрева пола.

Статья по теме: Домик-студия по мотивам Винни-Пуха

Затем необходимо полученное значение умножить на 0,9, так как данный коэффициент учитывает вероятность одновременной работы абсолютно всех устройств. Затем полученное число необходимо разделить на текущую нагрузку сети.

Выводы

Для того, чтобы найти (или установить) схему проводки в многоквартирном панельном доме, необходимо знать данные о самом доме. Наиболее удачливые смогут найти документацию именно по этому типу постройки, но придется рассчитывать, что строители соблюдали ее бесприкословно. Не стоит забывать, что каналы, предназначенные для разводки проводов, часто имели заводские дефекты — были забиты щебнем или вовсе не имели достаточной глубины.

Также стоит помнить и об основных принципах ведения кабелей, которых придерживались во всех советских домах:

  • проводники идут только перпендикулярно или паралельно стенам;
  • расстояние провода от потолка и пола составляет не менее 15 сантиметров;
  • повороты провода имеют вид прямого угла.

Но не стоит исключать появление кабелей под плинтусами или полом — в панельных домах такие ходы не были редкостью

Особое внимание стоит уделять щелям между плитами: запрет на размещение в них проводов часто игнорировался электриками за неимением других вариантов

Наибольший интерес для мастеров представляют приборы для поиска скрытой проводки. Гораздо лучше выбирать портативные металлоискатели – они помогут находить как обесточенные проводники, так и провода под напряжением. Из бюджетных решений выделяют отечественный «Дятел» и китайский MS, в более дорогом сегменте — Вosch. Тепловизоры и подручные средства (отвертка-индикатор, приемник и так далее) лучше не использовать: глубина поиска составляет пару сантиметров, а точность оставляет желать лучшего.

Заключение

Зная основные закономерности и приемы укладки электропроводки в квартирах панельного дома, можно без особых проблем отыскать уложенные провода и при необходимости отремонтировать или заменить. К тому же, сегодня существует немало специальных электронных тестеров, позволяющих безошибочно обнаружить и отследить даже самые проблемные варианты электропроводки.

Панельные дома составляют немалую долю жилого фонда нашей страны. Благодаря простоте возведения и производительности строительства они стали популярным решением для увеличения количества жилплощади. Но появился и обратный эффект: крайне низкое качество постройки породило множество неприятностей, которые до сих пор не дают покоя жителям панельных домой. Одним из таких аспектов стала проводка.

Большинство квартир в «панельках» уже давно произшли первая или даже вторая замена проводки в панельном доме: большинство владельцев меняют устаревшие алюминиевые жилы на новые медные — это дает гораздо более высокую проводимость и снижает риск короткого замыкания. Повышенные требования к мощности сети не оставляют выбора жителям таких домов — рано или поздно «выбивающие» пробки натолкнут на мысль о том, что проводку все же необходимо совершенствовать.

При этом схемы расположения проводников нельзя назвать универсальными. Многие электрики и люди, решившие заняться ремонтом самостоятельно, часто натыкаются на изолированные жилы в самых неожиданных местах и замена электропроводки в панельном доме превращается в настоящее мучение. Типовая документация по расположению элементов электрической сети часто менялась. Также стоит учесть, что далеко не все прорабы ставили во главу угла тщательное выполнение плана — на выходе получалось, что схема проводки была практически хаотичной.

У всех без исключения жителей, которые решили всерьез модернизировать свое жилище, назревает резонный вопрос: как быть в таком случае. Существует сразу несколько способов не испортить проводку в «панельке» при ремонте или с первого раза найти нужный кабель при необходимости.

Выводы про штробление панельных домах

Штробление в панельных домах стен, которые являются несущими, лучше избегать, в крайнем случае, минимизировать и использовать альтернативные способы скрытой проводки.

При невозможности избежать штробления несущих стен в панельном доме, использовать способы штробления, которые минимально оказывают динамическое воздействие на плиты (резка и косое выдалбливание).

И последнее, в нормативных документах, касающихся всей страны вы не найдете четкого запрета на штробление панельных домах

 А если принять во внимание, что можно получить разрешение на снос несущих стен панельных домов, то говорить о полном запрете штробления стен панельного дома, не приходится
