Для чего необходим муфтовый шаровый кран — особенности выбора и установки

Виды шаровых кранов

Запорные узлы различают по нескольким параметрам.

По способу прохода транспортируемого материала различают:

• полнопроходные;
• редуцированные (стандартнопроходные).

У полнопроходных шаровых кранов отверстие в шаре, корпусе узла и трубе имеет одинаковый диаметр.

Стандартнопроходные имеют отверстие в шаре на один типоразмер больше, чем в трубе и корпусе. Это предохраняет от динамического удара при закрывании, позволяет смешивать жидкость с разных источников. Например, шарнирный шаровый смеситель для ванны и кухни с одной рукояткой, регулирующей подачу горячей и холодной воды, их соотношение.

По способы монтажа в систему различают следующие типы кранов:

• муфтовые;
• фланцевые;
• под приварку.

Муфтовыми называют шаровые резьбовые краны, которые накручиваются непосредственно на металлическую трубу или переходник в случае пластикового трубопровода. Широко применяются при монтаже бытовых систем водопровода, отопления. Систему легко собрать своими руками.

Фланцевые фитинги подходят для трубопроводов большого диаметра, работающего под большим давлением. Приварные отличаются малыми размерами. Их устанавливают в системы, с высокими требованиями к герметичности.

По назначению и рабочей среде различают газовые вентили, для холодной и горячей воды, паровые, кислотоустойчивые. Корпус узла может быть цельным или разборным.

Шаровые краны устанавливают не только на домашние системы. Их монтируют на нефте- и газопроводы большого диаметра. Вручную такие вентиля не покрутишь. Да и расстояние между ними может быть в несколько км. Поэтому возможны различные способы управления:

• ручной;
• с редуктором;
• с электроприводом;
• гидравлический;
• пневматический.

Редуктор увеличивает приложенную силу и позволяет вручную закрыть большой вентиль или плавно регулировать подачу транспортируемого вещества. Электродвигатель может управляться на расстоянии. Электропиривод может устанавливаться на трубопроводы большого сечения, а также для дистанционного управления.

Шаровые изделия различают по материалу корпуса:

• латунные для газа и воды бытовых систем;
• стальные самые дешевые;
• из нержавейки практичные;
• чугунные кислотостойкие;
• полипропиленовые для пластиковых трубопроводов.

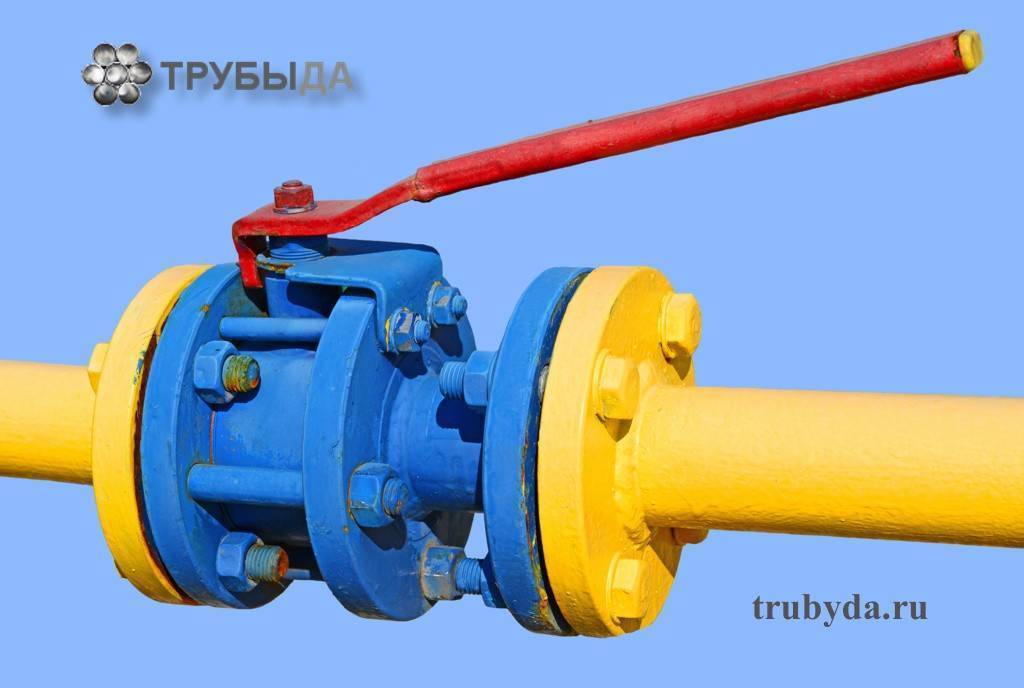

Шаровый кран под фланец

Муфтовый шаровый кран и его особенности

Шаровая арматура является отдельным видом шарового крана, который отличается тем, каким образом он присоединяется к трубе или емкости. Так, присоединение осуществляется при помощи особых муфт с внутренней цилиндрической резьбой.

Внутренняя резьба муфтовой арматуры может быть и коническая. С той целью, чтобы зафиксировать изделие в положении «открыто», необходимо повернуть рукоять на корпусе против часовой стрелки. Если рукоятка расположена параллельно по отношению к трубе, это свидетельствует о том, что кран полностью открыт. Закрытие осуществляется поворотом по часовой стрелке.

Если рассматривать сферы эксплуатации шаровых муфтовых кранов, то зачастую они актуальны для коммунальных служб, так как задействуется в системах отопления и водоснабжения. Кроме того, такой вид арматуры применим и в прочих системах, по которым проходит не только жидкость, но и газ.

Шаровой муфтовый кран в свою очередь делится виды и бывает:

• Монолитным или однокорпусным (данная версия является наиболее экономной);
• Двухсоставным. Конструкция собирается из двух элементов – корпуса и муфты (наиболее распространенный вариант);
• Разборным или трехсоставным (такие элементы можно чинить своими руками).

Выбирая изделие, следует отталкиваться от следующих нюансов:

• В каких целях он будет использоваться;
• Какой температуры будет жидкость, проходящая через него;
• Предполагаемое давление в системе;
• Материал изготовления;
• К трубе какого диаметра он будет подключаться.

Прежде чем отправляться за покупкой муфтового крана, необходимо тщательно ознакомиться с этими нюансами.

Отечественный рынок предлагает изделия компании STOUT, которые отличаются многими положительными качествами, по сравнению с конкурентами. Преимущества следующие:

• Любой кран способен прослужить порядка 50 лет;
• Как заявляет производитель, их арматура выдерживают 55000 циклов открывания и закрывания;
• Даже если система полностью разгерметизируется, благодаря особенной конструкции изделия течь может быть оперативно устранена;
• В процессе производства шар изделия полируется лазерной установкой;
• Для изготовления прокладки используется фторкаучук и политетрафторэтилен. Преимущества этих материалов в том, что им не страшны воздействия химических реагентов, то есть щелочей, кислот, растворителей, окислителей.

Описываемые шаровые изделия изготавливаются на современных заводах, располагающихся в Италии. Технология производства отталкивается от того, в каких условиях будут использоваться элементы (а именно – в России, с суровым климатом).

По каким параметрам выбирать шаровой кран

Не зная марки установленного на объекте шара, при необходимости заменить обратный клапан можно подобрать аналог по следующим критериям.

1. Диаметр шарового крана (ду)– как правило, равен диаметру трубопровода. Типовые величины в миллиметрах (дюймах): 6, 8, 10 (3/8), 15 (½), 20 (¾ д), 25 (1), 32 (1 ¼), 40 (1 ½), 50 (2), 65 (2 ½), 80 (3), 100 (4), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
2. Условное давление. Типовые величины в кгс/см2: 10, 16, 25, 40, 63, 100, 60. Выбирая изделие по этому параметру, помните: для стабильной и длительной работы рабочее давление должно быть меньше номинального вдвое. Если в трубопроводе давление 12 кгс/см2, следует устанавливать кран на 25кгс/см2. Изделие на 16 кгс/см2, скорее всего, выйдет из строя за несколько месяцев.
3. Материал корпуса.
4. Вид соединения.
5. Конструктивные особенности.
6. Тип уплотнения в затворе.
7. Производитель. Рынок наводнили недолговечные кустарные изделия из Китая, подходящие по всем критериям, но доставляющие при эксплуатации множество проблем. Изделия европейских и американских производителей предлагают кран шаровой по ценам в 3-5 выше тех, по которым продаются изделия нормального качества. Поэтому перед покупкой лучше получить консультацию у монтажников, сантехников или компетентных продавцов, которым вы доверяете.

Приобретайте кран с соответствующими документами и гарантией качества. Он должен быть новым – максимум 5-летним и выпущенным после 2012 г. В противном случае при наличии в кране мягких уплотнений за 5-7 лет хранения на складах он может утратить часть свойств и впоследствии доставить проблемы при эксплуатации. По крану старше 5 лет нести какие-либо гарантийные обязательства вряд ли кто-то будет, да и с сопроводительной документацией на такое изделие проблематично.

Покупайте кран с запасом по условному давлению, чтобы изделие стабильно и долго работало. При выборе модели с сопоставимыми величинами рабочего и условного давления велика вероятность преждевременного выхода изделия из строя.

Приобретайте кран у надежного продавца

Поставщики с хорошей репутацией дорожат ей и не станут реализовывать продукцию сомнительного качества.

Обращайте внимание на советы авторитетных для вас людей, если не определились с моделью изделия. Получите консультацию у опытных монтажников, продавцов, пользователей

Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно.

Решайте, где купить кран с учетом всех критериев его выбора и советов специалистов. Главное, не забывайте о соотношении стоимости и качества.

Шаровой кран и его аналоги

Что установить в конкретном случае – шаровой кран, дисковый затвор, задвижку или запорный вентиль? Как показывает практика, универсальной запорной арматуры не существует.

Нужно монтировать разные ее виды в зависимости от условий эксплуатации. Имеет смысл устанавливать шарообразный кран, когда монтируются:

1. бытовые водо- и газопроводы — предпочтительно устанавливать кран шаровой латунный;
2. промышленные газо- и нефтепроводы – показан монтаж стальных фланцевых и приварных изделий;
3. отопительные системы и горячего водоснабжения – в таких случаях оптимальный выбор – фланцевые клапаны из стали или приварные.

Ошибки выбора

Выбирая и устанавливая шаровой кран, помните:

1. Недопустимо устанавливать стальные изделия в системах холодного водоснабжения, поскольку, взаимодействуя с насыщенной кислородом холодной водой, кран за 3-6 месяцев использования покрывается ржавчиной и перестает работать. Для длительной эксплуатации лучше использовать задвижки с покрытым резиной клином.
2. Недопустим монтаж стальной запорной арматуры с фторопластовым уплотнителем на паропроводы, где постоянная рабочая температура выше 150С, поскольку за 1-2 месяца пользования изделием уплотнение начинает отказывать и герметизация крана нарушается. Для стабильной работы паропроводов устанавливайте вентили с уплотнением типа металл по металлу, оптимальные для высоких температур.

Воспользуйтесь нашими рекомендациями по выбору шарового крана, чтобы трубопровод служил стабильно, а запорная арматура работала долго. Учитывайте советы специалистов по установке клапана, и шаровой кран будет надежно эксплуатироваться.

https://youtube.com/watch?v=Ui2BgdUdpAw

Управление шаровыми кранами

Управление шаровыми кранами может осуществляться посредством ручного (рукоять, маховик, через редуктор) или не полноповоротного механизированного привода ─ пневматического (одностороннего или двухстороннего действия), электрического (в общепромышленном или взрывозащищенном исполнении), гидравлического. Краны с механизированным приводом применяются в трубопроводах с высоким давлением и большим диаметром. Дополнительно они могут снаряжаться ручным дублером. Шаровые краны с пневмоприводом комплектуются электропневматическим распределителем и блоком конечных выключателей.

При расчете привода шаровых кранов учитывают следующие факторы: скорость и вязкость рабочей среды, коэффициент трения материалов уплотнения, воздействие температуры.

Учитывая, что для шаровых кранов очень важно, чтобы за цикл совершался поворот ровно на 90O, на них могут монтировать регулируемые путевые выключатели, обеспечивающие точность положений «открыто» и «закрыто», а чтобы предотвратить риск случайного вмешательства шарового крана в работу трубопроводной системы─ механические фиксаторы органов управления крана в крайних положениях. Первой областью применения появившихся перед началом Второй Мировой войны шаровых кранов были топливные системы авиационной техники

Но очень быстро ими заинтересовались в других отраслях промышленности, и уже в 50-е годы XX столетия началась масштабная экспансия шаровых кранов в самые разные направления технологий. Процесс этот продолжается и сегодня

Первой областью применения появившихся перед началом Второй Мировой войны шаровых кранов были топливные системы авиационной техники. Но очень быстро ими заинтересовались в других отраслях промышленности, и уже в 50-е годы XX столетия началась масштабная экспансия шаровых кранов в самые разные направления технологий. Процесс этот продолжается и сегодня.

За прошедшие десятилетия в развитии шаровых кранов сделан огромный шаг вперед: резко увеличились объемы их производства, созданы новые конструкции, в которых нашли свое место разнообразные инновации и оригинальные технические решения. Шаровые краны с полным основанием можно считать одним из флагманов современной трубопроводной арматуры.

Достоинства и недостатки шаровых кранов

Данный вид запорной арматуры широко применяется при устройстве промышленных и бытовых водопроводных, отопительных и газовых систем. Это связано с большим количеством преимуществ шаровых кранов любого типа:

• длительный срок эксплуатации (не менее 5 лет и 20 000 циклов в бюджетных моделях и более 10-20 лет в дорогих и более качественных изделиях);
• небольшой вес и габариты (бытовые модели);
• большое количество разновидностей и широкий ценовой диапазон;
• вариативность расположения управляющего рычага или ручки;
• герметичность и надёжность запирания потока рабочей среды;
• надёжность конструкции, которая достигается благодаря минимальному количеству деталей;
• лёгкость монтажа, демонтажа и простота ремонта;
• простота эксплуатации и обслуживания;
• лёгкость управления и регулировки.

ФОТО: fainaidea.comПростота конструкции и лёгкость управления

Несмотря на такое количество достоинств, шаровые краны имеют и недостатки, которые нельзя сбрасывать со счетов:

• малый диапазон типоразмеров. Данный тип запорной арматуры устанавливается в трубопроводы с внутренним диаметром 15-40 мм;
• узкий диапазон температур, при которых допускается эксплуатация шаровых кранов;
• плохая переносимость вероятных гидроударов;
• нельзя использовать в трубопроводах с высоким давлением;
• при длительном бездействии вероятно залипание рабочей сферы. Во избежание этого нужно регулярно открывать и закрывать кран.

ФОТО: i2.wp.comШаровый кран после гидроудара

Виды

В зависимости от разных параметров происходит классификация муфтовых шаровых изделий.

По типу резьбовых разъемов

В зависимости от специфики резьбовых муфт («входная» или «исходная») можно выделить несколько видов кранов, а именно:

• «внутренняя-внутреняя», на таком кране обе муфты имеют внутреннюю входную резьбу, используются при монтаже насосных станций;
• «внутренняя-наружная», на одной стороне такого крана внутренняя входная резьба, на второй – наружная исходная, дополненная накидной гайкой;
• «наружная-наружная», с двух сторон крана на муфты нанесена наружная исходная резьба.

По пропускной способности

В зависимости от диаметра отверстия в шаровой пробке варьируется способность крана пропускать жидкость по гидравлической системе без ослабления потока или с определенным понижением. Выделяют такие три вида:

• Полнопроходные. Проходное отверстие максимально соответствует параметру трубы, на которую монтируется запорная арматура. Снижение потока жидкости в диапазоне от 1 до 10%. Основная область применения – бытовые системы водоснабжения.
• Редуцированные. В таком изделии диаметр проходного отверстия меньше, чем основная магистраль. Редукция потока колеблется в диапазоне от 10 до 30%. Устанавливаются в местах, где снижение потока не является существенным, или необходимо незначительное снижение по определенным причинам.
• Непроходные. Проходное отверстие имеет значительно меньший диаметр, чем основная магистраль. Редукция потока составляет от 30 до 60%.

По устройству запирающего механизма

В зависимости от используемой системы крепления запорной арматуры шаровые муфтовые краны делят на два основных вида.

• Плавающий шар. Сферическая пробка и шпиндель не имеют прочного соединения – они свободно перемещаются относительно друг друга. При нагнетании давления затвор прижимается к уплотнительному кольцу, вследствие чего происходит блокировка потока. Применяется такая запорная арматура в гидравлических системах с трубами диаметром до 200 мм и невысоким давлением из-за существенного воздействия шара на уплотнители с двух сторон.
• Шар в опоре. Запорная сфера поддерживается опорами. Цапфа выполнена как осевой выступ и имеет углубление в нижней части. Высокое давление прочно прижимает седла к полированной сферической поверхности.

По типу управления

Муфтовые шаровые изделия делятся на несколько видов в зависимости от специфики, управляющего устройства, к ним относятся:

• консольные с ручкой, позволяют быстро перекрывать поток, очень удобны в обращении, в основном используются в гражданском секторе;
• вентильные, позволяют регулировать снижение потока более точно, чем краны с ручкой, могут использоваться в отопительной системе для регулировки подачи горячей воды;
• автоматические, этот тип применяется в промышленных целях на предприятиях с автоматизированным процессом производства.

Назначение

Водопроводный кран – это небольшой по своим габаритам запорный механизм, выполняющий чрезвычайно важные функции. Стандартный образец осуществляет довольно тривиальную, но в то же время совершенно необходимую для функционирования трубопровода задачу – контролирует движение носителя внутри труб.

Случаются ситуации, когда трубопровод надо частично или полностью перекрыть, отрезать одну или несколько веток от водоснабжения. Причин тому бывает множество, начиная от банальной поломки сантехнических приборов, и заканчивая крупными разрушениями в системе.

В любом случае поломка грозит затоплением дома или квартиры, поэтому лучше сразу же перекрыть подачу воды, дабы обезопасить себя.

Перекрыть воду можно и на входе в магистраль, но тогда вы полностью отрезаете себя от водопровода на время ремонта (который, будет реалистами, может затянуться).

Вот почему любой мало-мальски приличный по протяжности трубопровод разделяют на логически понятные секторы или ветки, изолируя каждый сегмент с помощью этих самых кранов. Такой подход лучше и безопаснее стандартной сборки, хоть и немного дороже.

Один единый поворот ручки крана полностью перекрывает подачу воды на конкретном участке. При желании, водопроводный кран можно установить не только на отдельных ветках, но и вообще на входах в любой сантехнический узел.

Трубопроводный кран с соединением американка

В таком случае поломка, к примеру, в водоразборном механизме или на входе в водонагреватель устраняется легко и просто. Достаточно повернуть кран и устройство готово к дальнейшему ремонту .

Отметим, что используют различные виды водопроводных кранов не только для изолирования веток систем водоснабжения. Есть и другие назначения. Например, модернизация системы отопления, когда краны ставят на входах в радиаторы или в систему теплых полов. дабы иметь возможность в будущем быстро снять или заменить прибор.

Не менее популярный вариант – тройник или распределитель. выполняющий роль стрелочной задвижки, то есть перенаправляющий поток воды с ветки на ветку.

Не стоит забывать и про водоразборный кран. Лучше всего представить себе как действует водоразборный механизм, взглянув на вашу раковину в ванной. В любой ванной стоит водоразборный кран или смеситель. и только благодаря ему вы можете с удобством пользоваться благами цивилизации.

Общий принцип действия и конструкция

Существуют разные виды кранов для водопровода, однако у всех них есть общие элементы конструкции. В любом случае кран состоит из :

• тела или общего корпуса;
• запорного элемента;
• ручки;
• уплотнителей.

Не имеет значения, рассматриваем мы вентили, тройник с краном, водоразборный кран или любые другие его разновидности. В любом случае они не обойдутся без четырех вышеописанных элементов, хоть скорее всего, эти элементы между собой будут отличаться.

Корпус крана зависит от того, какой конкретной задачей он занимается. Обычный муфтовый образец, по сути, встроен в корпус самой муфты. Угловой кран имеет угловой корпус, потому как его задача – формировать угловые соединения, например, на входах в радиаторы отопления.

Составляющие крана с запорным элементом в виде задвижки

Тройник имеет иной корпус. Тройник состоит из разветвленной муфты, что очевидно. Водоразборные решения могут быть встроенными или специальными. У них различия в корпусе намного значительнее.

Запорный элемент в кране является основной деталью. Именно с его помощью удается остановить поток воды. В кранах гражданских в качестве запорных элементов используют шаровые механизмы или вентильные задвижки .

Ручка у крана обычная и необходима для управления. Если рассматривается шаровый кран. то в нем ручка может находиться всего в двух положениях: закрытом, открытом. В кранах типа задвижки вместо ручки монтируют вентиль, а управление механизмом осуществляется за счет ее спирального вращения.

Что же до уплотнителей – то без них не обходится ни один рабочий механизм в сантехнике. В качестве уплотнителей пользуются резиновыми прокладками. В кранах уплотняют переходы между запорным элементом и корпусом.

Порядок выполнения работ

Ремонт шарового крана своими руками – задача не сложная. Она потребует внимательности и аккуратности.

Сначала снимаем кран:

1. Для начала нужно перекрыть воду.
2. При необходимости открутите смеситель от подачи воды. Если кран прикипел к раковине, залейте место стыка уксусом или специальной жидкостью и оставьте на 10 минут. Это поможет снять кран без лишних усилий.

Разбираем кран

Определившись с проблемой можно приступать к вопросу, как разобрать кран. Отметим сразу, что в общих чертах эта работа выполняется примерно одинаково . Однако, есть небольшие нюансы в том, как разобрать шаровый кран своими руками. И, поскольку, этот тип механизма наиболее сложен,

технологию ремонта будем рассматривать именно на его примере.

На первый взгляд смеситель может показаться неразборным. Однако, если посмотреть внимательнее, на нем есть заглушки или наклейки, под которыми прячутся болты и гайки.

• снимаем наклейку или заглушку на вентиле или рычаге;
• выкручиваем болт, фиксирующий внутренние элементы;
• снимаем вентиль или рычаг;
• аккуратно снимаем корпус смесителя (он может быть закреплен винтом, находящимся сбоку);
• вытягиваем внутренние части;
• проверяем прокладки и уплотнители;
• если они износились – меняем. Если износ виден на всей внутренней части крана, придется потратиться на новый картридж;
• собираем и устанавливаем запорную арматуру в обратном порядке.

Ремонт , как и смесителей других типов – дело деликатное. Ни в коем случае нельзя стучать по смесителю металлическими предметами. Все действия нужно выполнять аккуратно и без лишних усилий. Иногда решать вопрос как разобрать кран, если его части прикипели, приходится с помощью уксуса или жидкости типа WD 40.

Как разобрать однорычажный шаровый смеситель своими руками? (видео)

Однорычажные шаровые смесители появились сравнительно недавно и заменили уже устаревшие сальниковые смесители, которые часто выходили из строя по причине износа резиновых прокладок. Благодаря своей усовершенствованной конструкции шаровые краны более надежны, хотя постоянное воздействие воды повышенной жесткости на их внутренний механизм со временем приводит к поломкам. Для самостоятельного устранения неисправности шарового крана в виде течи воды нужно знать его конструкцию и как произвести ее разборку.

Рисунок 1. Устройство шарового крана.

Монтаж фланцевого крана

Такая конструкция отличается тем, что присоединяется к фланцам. Такой вид крайне популярен из-за своей универсальности и применяется в основном в ЖКХ и на промышленных трубопроводах от Ду 15. Достоинством является и легкость демонтажа, а фланцевые соединения знамениты своей надёжностью. Монтаж может проводиться как на горизонтальном, так и на вертикальном трубопроводе, что позволит Вам не волноваться о том, куда поместить кран.

Необходимо помнить, что такие краны обладают высоким весом, и Вы должны заранее беспокоиться о том, какую нагрузку они окажут на трубы.

Перед тем, как правильно установить шаровый кран на трубу, необходимо помнить ряд особенностей.

Во-первых, заранее позаботьтесь о том, чтобы рядом с Вами были межфланцевые прокладки, а также гаечный ключ и болты. Если на трубопроводе нет фланцев, значит еще необходимы фланцы и сварочный аппарат для их приварки.

Установка:

1. Проверьте изделие на повреждения. Осмотрите положение шарового затвора — он должен быть открыт.
2. Выберите место, куда будет помещен фланцевый кран. Перед тем, как установить шаровый кран на трубу, удостоверьтесь, что в этом месте будет возможность полностью повернуть рычаг-ручку.
3. Приварите фланцы на оба конца трубопровода.
4. Прикрепите кран к фланцам на несколько болтов.
5. Разместите специальные межфланцевые прокладки.
6. Вставьте болты в остальные отверстия.
7. Затягивайте болты по диагонали.

Не забудьте о предварительных процедурах перед установкой — удалите грязь и оставшуюся воду из трубы.

Что необходимо иметь для монтажа

Фланцевый кран более требователен к наличию инструментария, чем муфтовый. При себе у Вас должны быть набор гаечных ключей, инструменты для очистки, сам кран, а также болты и гайки. Количество болтовых соединений зависит от диаметра устанавливаемого изделия. Вы можете уточнить необходимое количество крепежных элементов при покупке фланцевого крана у наших менеджеров.
