Самодельный садовый измельчитель

Из чего еще можно изготовить измельчитель

Различных вариантов создания садовых измельчителей своими руками много: от самых простых, позволяющих только перемалывать траву, до более конструктивно сложных, мощных агрегатов, предназначенных для древесины до 10 см толщиной. Соответственно, для практической реализации задуманного потребуются разные детали, различные затраты времени и средств.

Чтобы собрать оборудование для переработки растительных отходов, кроме рассмотренных вариантов старых или ненужных инструментов либо техники, можно воспользоваться следующими устройствами:

• дрелью либо перфоратором;
• старым рабочим пылесосом;
• ненужной электропилой;
• двигателем от насоса;
• бензиновым или электрическим мотоблоком;
• любым электромотором подходящей мощности.

Дрель с перфоратором, если с их помощью мельчить траву, вообще переделывать не надо. Достаточно сделать только насадку с лезвиями. Созданное устройство будет работать как блендер, измельчая мягкие стебли растений в емкости небольшими порциями.

Дробилка для веток из подручных средств

Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь изготовить дополнительные элементы или детали. Вместо мощных стационарных двигателей можно применить электродрель или болгарку. Рассмотрим наиболее распространённые варианты изготовления дробилки:

Из стиральной машины

«Стиралка» активаторного типа — отличный «полуфабрикат» для изготовления самодельного шредера. Понадобится демонтировать активатор, установить на вал двигателя нож, имеющий размер немногим меньше, чем диаметр внутренней части бака. Принцип действия ножа аналогичен тому, что используется в кофемолке — горизонтально установленная пластина с заточенными краями. В нижней боковой части бака делается отверстие, к которому присоединяется выпускной кожух. Во время работы измельчителя в него будет входить щепа. Конструкция достаточно простая и надёжная, испытана много раз на практике.

Двигатель стиральной машины имеет маленькую мощность, редко превышающую 500 ватт, потому при помощи подобного оборудования возможно измельчать только солому или траву

Из болгарки

Для изготовления шредера из болгарки понадобится металлическая ёмкость, в центральной части днища которой делается отверстие для установки ножа. Ось болгарки пропускается сквозь это отверстие, на неё устанавливается нож. Сам инструмент фиксируется в неподвижном состоянии таким образом, чтобы нож свободно вращался, не задевая стенки ёмкости. Скорость вращения инструмента довольно высока, поэтому рекомендуется установить её на минимум, чтобы не получить на выходе «пюре» из зелёной массы.

Для изготовления шредера рекомендуется использовать болгарку мощностью 3 кВт и более

Из дрели

Для того, чтобы использовать дрель в качестве измельчителя, понадобится подставка (обычно рекомендуют использовать обычную табуретку с отверстием 12 мм в центральной части сиденья). Сверху устанавливается ведро с аналогичным отверстием в днище, для неподвижности оно крепится к табуретке саморезами. Нож, размер которого немногим меньше диаметра днища ведра, устанавливается на ось, вставленную во втулку с подшипником. Втулка крепится снизу к табуретке. Дрель с самофиксирующимся патроном присоединяется к оси и запускается. Устройство годится для переработки зелёной массы в небольших объёмах.

Самодельный измельчитель для веток или стеблей травы позволяет ускорить процесс рубки материала перед закладкой в компостную яму или печь, мульчированием почвы и при проведении прочих работ. Расходы на создание шредера намного ниже, чем затраты на приобретение готового изделия, а множество вариантов конструкции из подручных материалов и элементов позволяет выбрать оптимальный вариант для данной усадьбы. Учитывая эпизодический характер использования такой дробилки, изготовление установки своими руками является выгодным и несложным мероприятием, а эффективность работы шредера зависит только от тщательности выполнения работ.

Эксплуатация самодельной техники

Из всего вышеописанного можно прийти к выводу, что сделать садовый измельчитель своими руками легко и просто. С этим может справиться практически любой пользователь

Однако важно не только знать, как собрать такую технику, но и как ее правильно эксплуатировать. Рассмотрим тонкости применения самодельного устройства. К измельчению веток стоит приступать только в том случае, если вы надели защитные очки или маску

Потребуется головной убор и высокая пара обуви. Желательно ветки отправлять в машину голыми руками либо в перчатках, но очень узких и плотно сидящих на кистях

К измельчению веток стоит приступать только в том случае, если вы надели защитные очки или маску. Потребуется головной убор и высокая пара обуви. Желательно ветки отправлять в машину голыми руками либо в перчатках, но очень узких и плотно сидящих на кистях.

Не стоит опускать руки ниже проема бункера для загрузки отходов. Если это понадобится, протолкнуть сор можно будет и дальнейшей партией прутков. Допустимо использовать для этого особую палку, имеющую разветвления на конце.
Габариты ветки, которую вы отправляете на переработку, не должны быть более половины межосевого расстояния между валами

Отбирая древесные частички, которые вы планируете утилизировать, очень важно брать в учет применяемые в технике ножи.
Специалисты рекомендуют для такого оборудования устанавливать отдельный дифференциальный автомат. Эта деталь будет обеспечивать защиту устройства от возможного поражения электричеством, если будут случаться непредвиденные обстоятельства.
И во время сборки, и во время эксплуатации самодельного механизма очень важно придерживаться правил техники безопасности. Позаботьтесь не только о защите рук, глаз и ног, но и о надежном креплении всех деталей измельчителя.
Работая с самодельным шредером, необходимо следить за тем, чтобы в приемный его бункер не попадали включения вроде камней или стекла, металла или пластика

Во время хранения в контейнере этих элементов также быть не должно. Они могут серьезно навредить конструкции устройства.

Позаботьтесь не только о защите рук, глаз и ног, но и о надежном креплении всех деталей измельчителя.
Работая с самодельным шредером, необходимо следить за тем, чтобы в приемный его бункер не попадали включения вроде камней или стекла, металла или пластика. Во время хранения в контейнере этих элементов также быть не должно. Они могут серьезно навредить конструкции устройства.

Эффективнее всего двухвальные установки измельчают сырые ветви. Если же надо переработать элементы плотных корневищ, то их понадобится хорошенько почистить от загрязнений.
Если рабочий барабан заклинило из-за застрявших в ней деревянных включений, то устройство понадобится сразу же отключить от сети. Застрявшие отходы в дальнейшем допустимо убирать исключительно при обесточенном аппарате

В противном случае вы подвергните себя серьезной опасности.
В процессе эксплуатации измельчителя (любого – и фирменного, и самодельного) очень важно следить за тем, чтобы питающий кабель устройства не находился в зоне выброса раздробленных отходов.
Если вы хотите, чтоб ваш самодельный шредер прослужил как можно дольше, то его понадобится тщательно очищать после каждой произведенной работы по дроблению отходов на участке. После этого устройство не стоит бросать на открытом воздухе. Выделите под него сарай либо оборудуйте навес.

Выделите под него сарай либо оборудуйте навес.

Следите за тем, чтобы ножи устройства всегда были хорошо заточены. Благодаря такому уходу, пользоваться устройством будет намного проще и приятнее, да и на основные его узлы не будет подаваться большая нагрузка.

Только при соблюдении всех перечисленных особенностей эксплуатации можно говорить о долговечности и износостойкости измельчителя, который вы сделали своими руками. Конечно, важную роль играет и качество всех составляющих компонентов, которые вы применяете по ходу изготовления. Относитесь к этому оборудованию бережно и аккуратно. Не забывайте постоянно его очищать, чтобы не скапливались измельченные отходы (в запущенных случаях извлекать их бывает довольно трудно). Кроме того, следует помнить и о собственной защите во время работы с этой техникой.

Как изготовить самодельный измельчитель своими руками, вы узнаете из видео ниже.

ВРЕМЕННО В РЕМОНТ НЕ ПРИНИМАЕМ

Измельчитель садовый – СПб – ремонт в Санкт-Петербурге от

У нас имеется склад необходимых запчастей и инструментов площадью 90м2.

Для просмотра этого видео включите Javascript или перейдите на браузер который поддерживает HTML5 video

Оформите заказ на ремонт садового измельчителя онлайн и получите скидку 10%

Вы можете переносить в место для хранения мусора твердые, тяжелые ветки и стебли. Либо же устраивать грандиозный костер, который ещё надо постараться разжечь. А можете превратить все это в легко перетаскиваемую пыль или опилки.

Весь секрет – в том, что у Вас есть измельчитель садовый. Или чиппер. Или шредер.

Но самое главное – Вы получившиеся остатки можете не выбрасывать, а использовать в качестве идеального и абсолютно натурального удобрения.

То есть, мульчу Вы можете получить не за несколько часов изнурительного труда, а за считанные минуты. И чтобы Ваш сад всегда оставался чистым, Ваш измельчитель садовый всегда должен оставаться работающим.

«Ленремонт» поможет Вам всегда иметь в наличии функционирующую технику!

Мы работаем как с любительскими моделями для домашнего использования, так и с профессиональными измельчителями.

То есть, у нас есть мастера, которые разбираются как в электрических двигателях, так и в бензиновых садовых измельчителях.

Впрочем, перед тем, как нести его нам, Вы можете сами попробовать некоторые простые действия при следующих неполадках:

• Двигатель не работает – проверьте напряжение в электрической сети, состояние кабеля питания. Ещё Вы можете нажать кнопку защиты от перегрузок – и измельчитель заработает. Также проверьте, правильно ли затянута зажимная рукоятка и установлена подающая воронка.
• Не измельчает механизм при работающем двигателе – это случается из-за загрязнившегося режущего механизма. Просто почистите его. Но если режущие ножи затупились – несите его нам, чтобы мы могли их заточить либо заменить.
• Отключается измельчитель – запустите его через минуту. Проверьте также состояние кабеля питания или вилки.

Ещё одна настоятельная рекомендация – раз в сезон проводите плановое техобслуживание чиппера или шредера. Об этом даже написано в инструкции.

А если Вам измельчитель садовый (СПб) понадобилось все же починить, то Вы всегда можете обратиться в «Ленремонт», где наши мастера-профессионалы в области садовой техники быстро и качественно устранят любую неполадку. После проведения диагностики и определения стоимости запчастей, клиент оплачивает стоимость запчастей до начала ремонта.

Так что если Ваши измельчители веток садовые не измельчают – звоните в «Ленремонт» по телефону. Мы разберемся!

Измельчитель травы своими руками

Так как данное устройство имеет весьма простую конструкцию, не составит большого труда сделать его собственноручно, из подручных материалов. Существует много способов изготовления измельчителя из предметов быта.

Измельчитель травы из дрели

Данное приспособление подойдёт для рубки травы маленьких объёмов. Для изготовления понадобятся дрель мощностью 1 киловатт, любой контейнер для отработанного материала (ведро, миска и т. п.), ножи, а также гайки и болты.

Важно! Ножи должны быть в форме ромба с односторонней нижней заточкой, это позволит избежать скопления и наматывания на них зелени. Сам процесс сечения травы с помощью дрели очень схож с работой кухонного комбайна

В ведро или другой контейнер встраивается острый нож, при вращении которого трава измельчается на мелкие кусочки

В ведро или другой контейнер встраивается острый нож, при вращении которого трава измельчается на мелкие кусочки

Сам процесс сечения травы с помощью дрели очень схож с работой кухонного комбайна. В ведро или другой контейнер встраивается острый нож, при вращении которого трава измельчается на мелкие кусочки.

Самодельный измельчитель из болгарки

Для производства механического измельчителя из болгарки понадобятся стальные уголки, листовая жесть, металлическая ёмкость, крепёжные элементы и ножи. Из инструментов будут необходимы: дрель, ключи, сварочный аппарат, а также шлифовальная машина.

Процесс изготовления:

1. Сварить каркас, для которого предварительно нужно нарезать металлические уголки.
2. После того как каркас будущего измельчителя будет готов, к нему приваривают полку из листового метала, а также крепят болгарку хомутами или другими зажимами так, чтобы валы расположились к верху.
3. Сбоку ёмкости, в которую будет засыпаться трава, делается отверстие размерами 10х10 сантиметров и присоединяется рукав, через который будет выдаваться перемолотая растительная смесь.
4. Далее по центру дна ёмкости делается отверстие
5. Ёмкость устанавливают на вал болгарки.
6. На болгарку крепится нож, и устройство готово к работе.

Дробилка из болгарки

Измельчитель из домашнего пылесоса

Для устройства подойдёт простой ручной пылесос. Он работает по такому же принципу, как и предыдущие самоделки. Отличается только более «цивилизованным» видом и большей производительностью. Для его сборки необходимы двигатель мощностью не менее 180 Ватт, ножи, приёмная ёмкость, корпус пылесоса.

Процесс изготовления:

1. Хорошо заточить ножи и приготовить втулку для их крепления.
2. Далее болтами прикрепить мотор к корпусу, а над прорезью приделать защитный кожух, чтобы трава не вылетала назад через отверстие.
3. Изготовить платформу для установки конструкции. Лучше всего сварить каркас в форме пирамиды (широкий — внизу, с сужением — вверху). Чем шире будет основание платформы, тем устойчивее получится готовое изделие.
4. Просверлить дырки для болтов и прикрутить двигатель к платформе. Все детали, необходимые для сборки данного измельчителя, присутствуют практически в каждом доме.

Чертёж измельчителя из пылесоса

Самодельный измельчитель из стиральной машины

В рейтинге самодельных измельчителей данный вид расположился на верхней строчке из-за своей большой мощности, благодаря чему он может измельчать не одну траву, но и ветки.

Процесс изготовления:

1. В барабане стиральной машины сделать отверстие и накрыть его листом металла. Данное отверстие можно сделать не только снизу, но и сбоку, с условием, что оно будет находится ниже ножей.
2. С помощью втулок закрепить ножи снизу контейнера. Учитывая размеры движущегося вала, делаются отверстия для втулки и крепежа двигателя.
3. Используя изготовленные фиксаторы, закрепить двигатель машины на контейнере.
4. Для приёма травы, соломы или сена установить обычное ведро или любой другой подходящий по размеру контейнер.

Дополнительная информация! Контейнер от стиральной машинки при надобности можно заменить большой кастрюлей, железной бочкой или ведром.

Траворезка из стиральной машинки

Почему лучше сделать измельчитель своими руками

Рациональным решением для утилизации веток является использование садового измельчителя. Это специальный инструмент, который выпускается современными производителями. Оборудование функционирует от различных типов приводных устройств, в качестве которых могут использоваться:

• электромоторы;
• двигатели внутреннего сгорания;
• валы отбора мощности тракторной техники.

Существенным недостатком заводского оборудования является высокая его стоимость, что связано с использованием высококачественных материалов для производства. Далеко не каждый дачник может позволить себе приобретение подобного рода, тем более что его окупаемость займет не менее 5 лет. Все более актуальным становится вопрос о том, как самому сделать простой измельчитель веток.

Способ самостоятельного изготовления садового инструмента пользуется спросом по ряду следующих причин:

1. Процедура изготовления не трудная, если есть опыт работы с такими инструментами, как болгарка, дрель и сварочный аппарат.
2. Создается оборудование из подручных средств. Для этого понадобятся старые электродвигатели, фрезы, дробилки, фуганки и т.п.
3. Изготовление инструмента с необходимыми техническими параметрами и производительностью. Его можно использовать для измельчения веток, травы, листьев и прочего садового мусора.
4. Цена — это основная причина, почему дачники предпочитают изготовить измельчитель веток самостоятельно, чем покупать заводское оборудование, стоимость которого достаточно высокое (если говорить о качественных установках).

Преимущества самодельного измельчителя веток

Естественно нельзя не упомянуть о недостатках самостоятельного изготовления измельчителя. Основным минусом является безопасность, так как малейший просчет может превратиться серьезную травму или даже стоить жизни человеку. Именно поэтому браться за дело следует только при полной уверенности в том, что сможете сделать надежный измельчитель веток. Поможет в этом описание разных вариантов оборудования, представленное в материале, которое функционирует не хуже, чем заводские изделия.

Руководство по изготовлению

Сразу следует оговориться, что даже самая простая конструкция не получится, если дачник не владеет слесарными навыками. Придется работать не только руками, но и головой – за основу берется чертёж, его нужно уметь читать.

Когда схема будет подобрана, занимаются заготовкой необходимых материалов и деталей. Прежде, чем собрать дачный измельчитель, все работы разделяют на этапы.

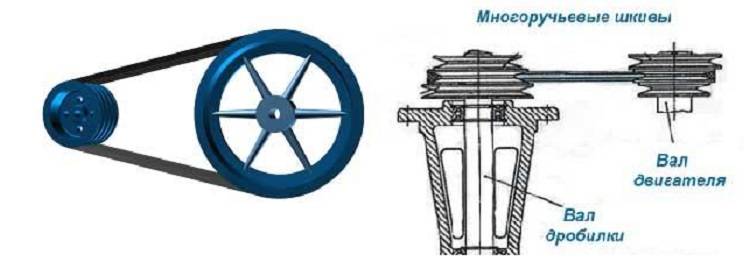

Подбор двигателя и расчет ременной передачи

Для выбранного типа шредера не имеет значения количество оборотов мотора – нужную скорость вращения даст сам привод. Поэтому слишком мощный двигатель брать не стоит.

Дробилка для веток будет нормально работать и при 1500 об./мин. Оптимальный вариант для дачника – 2,5-3,5 кВт. Для мини-тракторов и мото-блоков следует выбирать двигатель мощностью в 5-6 л.с.

Важно! Главный критерий, на который обращают внимание, – диаметры шкивов. При этом скорость вращения ножей в производительности роли особой не играет. Здесь важно прилагаемое усилие (т.е

Здесь важно прилагаемое усилие (т.е

крутящий момент)

Здесь важно прилагаемое усилие (т.е. крутящий момент). Пример измельчителя веток с двумя валами

Пример измельчителя веток с двумя валами

Образец расчета

Предположительно в хозяйстве имеется двигатель на 2800 об./мин. К нему решили подключить дробилку для веток. Но оптимальным решением является количество оборотов вдвое меньше (1400). Снизить параметр можно, если диаметры валов между собой будут отличаться в 2 раза. Иными словами, у ведущего шкива размер должен составлять 100 мм, у ведомого – 200.

Обратите внимание! Расстояние между шкивами особого значения не имеет. Хотя чересчур длинный ремень хуже натягивается, отчего падает КПД передачи

Разновидности

Садовые измельчители различаются прежде сего по производительности. Легкие модели справляются с ветками и сучьями диаметром до 25 мм, средние – до 40мм и тяжелые- до 50 мм.

Производительность определяется мощностью двигателя и размерами рабочих органов. У измельчителей заводского производства в горловине устанавливают ограничитель диаметра веток, калибрующий их и не пропускающий к режущей части слишком толстые.

Виды энергоустановок

Чаще всего на измельчителях используют бензиновые четырехтактные двигатели. Реже применяются двухтактные или дизельные.

Достоинством их является автономность- не надо тянуть кабель.

Недостатки-

• высокая шумность,
• вибрация,
• выхлопные газы,
• сложность управления.

Для устойчивой работы мощность мотора начинается от  5 л.с.

Гораздо удобнее в работе шредеры с электроприводом.

Для веток с кустов толщиной до 20 мм достаточно 1200-1500 ватт. Если планируется дробить поросль диаметром до 40 мм, потребуется 2500- 4000 ватт.

На садовых участках редко встречаются измельчители для ветвей толще 50 мм, это уже, как правило, профессиональные установки, они справляются с ветвями до 150мм и потребляют свыше 10 квт

Виды режущих блоков

Рабочий орган устройства, его размеры и конструкция во многом определяет диаметр ветвей, с которыми он сможет справиться.

1. Дисковый блок. На один вал насаживают несколько режущих дисков, например, от циркулярной пилы. Такие устройства несложно изготовить самостоятельно, но толщина веток ограничена 20 мм.
2. Фрезерный барабан. Более производительная система, при достаточной мощности двигателя может измельчать ветви до 80 мм. Требуется редуктор на зубчатых колесах, достаточно сложная в изготовлении.
3. Шнековый барабан. Универсальное и мощное устройство. Для изготовления потребуется специальная сталь и индустриальное оборудование и станки, недоступные в домашней мастерской.

Способы утилизации древесины

Есть несколько способов утилизации древесных отходов. В настоящее время можно воспользоваться как сторонними услугами, так и избавиться от них подручными средствами:

1. Можно использовать ветки как отопление для дачи или дома.
2. Сервисные компании за отдельную плату прибудут на место и проведут полный комплекс технологических работ по утилизации, выдав соответствующую бумагу.
3. Также можно развести костер на своем участке. Сжигать отходы нужно порциями, чтобы пламя было небольшим.
4. Ветки можно переработать в садовый компост. Для этого можно воспользоваться щеподробилкой.

Щеподробилка — специальное оборудование для измельчения веток, которое можно приобрести в специализированных магазинах, а можно сделать самостоятельно. Конструкция очень простая: внутри корпуса крутится фреза, которая перемалывает ветки. Привод осуществляется за счет электрического или бензинового двигателя. Также есть ручные модели, но они менее эффективны.

Для начала потребуется изучить чертежи веткоизмельчителя, и своими руками тогда сделать его будет не так сложно. Можно использовать схему, где в качестве привода используется стандартная болгарка, так как ее мощности вполне хватает для перемалывания веток.

Выбор типа двигателя: электрический или бензиновый?

При выборе двигателя для самодельного измельчителя необходимо учитывать доступность компонентов.

Если в гараже есть хороший бензиновый мотор подходящей мощности (2–5 л. с.), то его можно установить на большинство садовых измельчителей веток, сделанных своими руками.

Бензиновый двигатель сделает измельчающую установку автономной, поэтому ее можно будет использовать даже там, где нет возможности подключиться к розетке.

Если же аппарат будет работать только неподалеку от розетки, то лучше отдать предпочтение электромотору. Даже если его придется покупать, разница в эксплуатационных расходах быстро компенсирует ваши затраты.

Стоимость часа работы садового электрического измельчителя в 7–10 раз меньше, чем устройства, на котором установлен двухтактный бензиновый мотор, или в 10–12 раз меньше, чем у установки с четырехтактным бензиновым двигателем.

Это связано как с разницей в стоимости электроэнергии и бензина, так и в расходах на обслуживание бензиновых моторов.

Еще один фактор, который влияет на выбор двигателя – удобство его установки. Бензиновые моторы хорошо работают лишь тогда, когда их вал расположен горизонтально.

Поэтому для подключения к вертикальному валу измельчителя, а именно так устанавливают вал мульчера, потребуется редуктор, обеспечивающий поворот на 90 градусов. То есть придется тратиться не только на двигатель, но и на редуктор. А электромотор хорошо работает при любом расположении вала, поэтому можно обойтись без редуктора.

Измельчитель древесины своими руками

Садовые измельчители для древесины называют по-разному: щепорез, веткоизмельчитель, щеподробилка, веткоруб, самодельный шредер и так далее. Общий состав элементов един:

• рама, на которую крепятся детали;
• двигатель – основной привод;
• сам режущий блок;
• ременная передача;
• футляр для защиты;
• два отделения для подачи материала и выгрузки отходов.

Измельчитель помогает переработать ненужные ветки

Выбор двигателя для измельчителя веток

Чтобы можно было дробить в садовом измельчителе ветки любой толщины, надо обратить внимание на мощность привода при подборе двигателя:

Неважно, какой двигатель – на бензине или дизеле, — мощность примерно 6 л.с. Например, как у мотоблока бытового или мини-трактора.
Идеально, если электродвигатель 2-3,5 кВт

Меньше кВт – пойдет для измельчителя травы и мелких сучков. Большей мощностью будет съедать электроэнергию, а использоваться реже.
Скорость у ножевого вала должна быть не более 1 500 оборотов, т.к. решает все развиваемый крутящийся момент. Также не столь важно расстояние между шкивами и длина ремня (хотя, длинный снизит КПД).

Ножи для измельчителя

Диаметр веток, которые можно будет утилизировать в шредере, сделанном своими руками, зависит исключительно от режущего блока.

Существуют несколько разновидностей блоков:

1. Дисковый – диск, состоящий из нескольких ножей. Принцип работы – электрорубанок. Измельчает ветки не более 2 см.
2. Фрезерный – чтобы изготовить такую конструкцию, понадобится дорогостоящий редуктор шестерёнчатый, хотя чертежи вполне доступны для изготовления самодельного блока. Можно рубить ветки в 7-8 см.
3. Шнековый, также как турбинно-фрезерный – похожие блоки. Если мощность подобрана достаточная, то получится универсальный измельчитель древесины для любых веток. Однако делать такие блоки трудно, поэтому в основном предпочитают создавать дисковые, двухвальные конструкции, а также шредеры из дисковых пил.

Ножи для измельчителя бывают разных видов

Чертежи дробилки веток

Самый легкий в сборке самодельный измельчитель – дисковый. Главное — точно изготовить ножевой диск. Если мощность изготавливаемого шредера более 3 кВт, то допустимо закрепить диск на вал, так как для меньших мощностей используют передаточные механизмы.

Схема дискового измельчителя

Двухвальный аппарат – достаточно мощный, рассчитанный на большое количество материала, разного объема. Собирается он сложнее первого варианта:

• центруют валы с большим количеством ножей по периметру – 2 шт.;
• вертикально размещают круглые валы на раме.

Измельчитель из циркулярных дисков довольно легок в изготовлении. Сложно заказать вал для дисков и сами диски.

Диски на вал надо нанизывать не впритык, а через шайбы 8-10 мм. Дисковые зубья всего ряда дисков должны быть скомпонованы по диагонали или хаотично.

Диски на валу

Садовый измельчитель из стиральной машины

Старая стиральная машина советского производства с металлическим корпусом – это техника, содержащая в себе практически все необходимые детали для сборки садового шредера. Потребуются только ножи с крепежом, а также провод на удлинитель.

Из инструментов понадобятся:

• угловая шлифовальная машина;
• плоскогубцы;
• гаечные ключи;
• отвертка;
• электродрель;
• молоток;
• рулетка с маркером.

Двигатель стиральной машины имеет небольшую мощность (у разных моделей разную), указываемую в инструкции к бытовой технике либо на табличке электромотора. Из-за того, что обычно ее значение не превышает 500 ватт, с помощью создаваемого агрегата можно будет перемалывать только солому или траву.

Шредер из стиральной машины изготавливают так.

1. Обрезают корпус машинки по высоте, чтобы было удобно работать с агрегатом.
2. Сбоку внизу вырезают в нем прямоугольное отверстие болгаркой шириной 20 см, а высотой – 7 см, предназначенное для выброса перемолотых растений.
3. Вокруг прорези делают из жести подобие кожуха, который будет направлять травяную массу в емкость для сбора, предотвращая при этом ее разлетание по сторонам.
4. Делают ножки.
5. Прикрепляют корпус к подставке.
6. На валу электродвигателя сверлят 2 отверстия диаметром по 7 мм. Затем на него насаживают втулку с резьбой, а также отверстиями на конце длиной более 5 см, фиксируя ее болтами.
7. Под дном короба крепят электромотор с помощью шпилек с гайками.
8. Внутри кожуха закрепляют на втулке ножи, располагая их выше отверстия для выброса травы или на одном уровне с ним.
9. Короб прикрепляют сваркой либо болтами к подставке.

В результате получится техника, подобная показанной на фото ниже.

Пусковая кнопка подойдет от переделанной стиральной машинки. Нужно только позаботиться о том, чтобы подсоединить достаточной длины удлинитель.

Устройство и работа траворезки из стиральной машинки современного образца показаны в видео
