№4. Технология производства решеток
Бóльшая часть оконных решеток выполняется методом сварки, так как это дешевле. Более ажурные и конструкции можно получить путем ковки. Технология литья используется намного реже.
Сварные решетки
В народе бытует мнение, что сварные решетки – это примитивные конструкции с очень простым дизайном. В доказательство этой точки зрения обычно приводят пример решетки в виде восходящего солнца. Такие во времена советского прошлого были очень популярными, и используются они до сих пор. Однако, технология сварки позволяет создавать и куда более интересные конструкции, которые станут не только защитой, но и украшением окна.
Технология производства сварной решетки достаточно проста. Сначала из прутка, полосы или квадрата делают заготовки необходимого размера и формы. Все согласно ранее составленному эскизу. Элементы могут быть прямыми или иметь форму геометрических фигур, но могут быть причудливо согнуты. Интересные детали получают при помощи торсировки, когда прут или квадрат несколько раз скручивают по оси. Когда все элементы готовы, их раскладывают на негорючей поверхности и начинают сваривать. Места сварки зачищаются и сглаживаются, их можно скрыть специальными хомутами – это метод кольцовки. Иногда к сварным решеткам приваривают небольшие кованые элементы. В общем, дизайн не такой уж примитивный и скучный, как многие считают.
Рисунок решетки может быть совершенно любым: каталоги производителей поражают разнообразием, да и к тому же есть возможность изготовить решетку на заказ. Рисунок может состоять из повторяющихся элементов, быть симметричным или абстрактным. Сварные соединения могут быть декорированы хомутками, пиками, листами и лепестками. Сегодня решетка – это уже не те примитивные узоры, которые использовались в не столь далеком прошлом, но переусердствовать в этом вопросе также не стоит, чтобы не сильно снизить светопропускание.
Преимущества сварных решеток:
- невысокая цена;
- скорость и относительная простота изготовления;
- высокая прочность.
Минус – менее эффектный внешний вид, чем у кованых решеток, но над этим недостатком производители усердно работают, так что назвать его критическим нельзя.
Кованые решетки
Кованые решетки изготавливаются из квадрата и прутка, а искусно выполненные изделия напоминают кружева. Подобные решетки стоят дороже сварных, так как процесс их изготовления достаточно трудоемкий, а по уровню надежности такие конструкции ничуть не уступают сварным аналогам. Они отлично подойдут для окон загородного дома, а для квартиры в многоэтажном доме лучше использовать сварные изделия.
По технологии производства кованые решетки бывают:
- регулярные, в которых прослеживается четкая симметрия. Выполняются из прута диаметром от 20 мм. Стоят такие решетки дешевле аналогов, неплохо сопротивляются взлому, но выглядят они чуть более грубо, чем нерегулярные решетки, да и за счет толщины стали забирают слишком много света;
- нерегулярные решетки – это образец ажурности и воздушности. Такие решетки можно назвать настоящим произведением искусства в металле. Однако, нерегулярная конструкция легче поддается взлому, поэтому мастеру необходимо точно построить эскиз, чтобы получить максимальную взломостойкость. По этим причинам такие решетки стоят дороже регулярных;
- смешанные изделия состоят из регулярных и нерегулярных элементов, и именно зоны их стыка становятся слабыми местами.
Главный плюс кованых решеток – высокий уровень эстетичности и даже художественности. Такая конструкция не испортит окно, а даже украсит его. Гармонично будет смотреться сочетание кованой решетки и таких же перил для лестницы. Минус один – более высокая цена.
Литые решетки
Конструкции данного типа уступают в плане прочности сварным и кованым решеткам. Они достаточно хрупкие, плохо сопротивляются взлому, но стоят недорого, а художественное литье позволяет получать достаточно интересные узоры. Используются литые решетки редко, иногда их ставят в офисы, где есть сигнализация, а окна выходят на центральные оживленные улицы.
Технические требования к монтажу
Самое важное в креплении решеток – их эксплуатационная надежность. Для окон стандартных размеров накладные решетки рекомендуется устанавливать на определенное количество крепежных болтов или штырей
Для низа и верха окна это 1-2 элемента, для боковых – от 2-3 и больше. Также их количество зависит от веса самой конструкции. Тяжелые сварные и кованые решения могут вывалиться из стены вместе с ее куском при недостаточно прочном упоре или малом количестве штырей.
Для справки!
Надежность крепления – залог долговечности и безопасности охраняемого жилища, к тому же простота в монтаже позволяет сделать действительно прочные конструкции.
Материалы
Изготовление решётки на окно возможно из проката обыкновенной конструкционной стали, стальных арматурных прутьев для композиционного материала из бетона и стали и спецсталей. Катаная, кованая или тянутая сталь очень пластична и прекрасно поддается холодной ковке, в т.ч. собственными руками, но не очень прочна. Помните сцену из последней серии «Место встречи скорректировать нельзя», где банда попадает в подвал продмага? Большие кузнечные бокорезы с твердосплавными губками, которыми пользовались преступники, реализовываются в инструментальных магазинах, и богатырская сила для работы с ними не обязательна: усредненный мужчина инструментарием такого рода перекусывает 15-мм прут или квадрат. Преступник, быстрее всего, откажется от проникновения через зарешеченное окно, если решётка в нем из прутьев толщиной от 20 мм, однако данная смотрится грубо и очень сильно затеняет помещение.
Арматурная сталь уже крепче: 14-мм арматурина равноценна 20-мм пруту из обыкновенной конструкционной стали. Решётку из арматурных прутьев возьмут гидроножницы спасателей, однако не ручной воровской инструмент, если конструкция ограждения подобрана правильная, см. дальше. Решётку из арматурин можно сварить в гараже, пользуясь самодельной сваркой. Однако арматурная сталь менее пластична; арматурины можно выгибать по достаточно большому радиусу, но об изящных завитушках нужно будет забыть. Более того, рифленая поверхность сразу выдаёт появление металла.
Очень стойкий к взламыванию и очень дорогой вариант – решётки из спецсталей. Пробуйте высверлить обыкновенным сверлом кухонный нож, никак не получится. Решётка из спецстали очень надежное средство от воров, а прутики ее могут быть настолько тонки, что решётку в окне и не видно. Но и спасателям, чтобы ее вскрыть, придется воспользоваться плазменным резаком, которые есть довольно таки не во всех подразделениях. Выполняются решетки на окна из спецсталей исключительно в условиях производства при помощи аргонно-дуговой сварки.
Как покрасить решетку
Продающиеся в строительных магазинах готовые решетки уже окрашены. Необходимость в покраске возникает, если конструкция решетки изготовлялась своими силами или металл начал в отдельных местах ржаветь. Многие владельцы жилья в этом случае пытаются узнать, как снять решетку с окна для покраски. Это возможно только в двух случаях:
- решетка накладная, установлена на болты;
- конструкция распашная — есть возможность снять с петель.
Во всех остальных случаях придется убирать решетку болгаркой. Поэтому придется помучиться и красить решетку на окне. Процесс несложный, включает очистку железа от ржавчины, грунтовку, предотвращающую коррозию металла и саму покраску.
Краска должна быть порошковой — отличается устойчивостью к ультрафиолету, перепадам температуры, отлично защищает решетку от коррозии. Стоит от 360 руб. за 1 кг. Гарантия около 20 лет. Альтернативой может быть алкидная эмаль — по качеству практически не уступает порошковой краске.
Какой может быть оконная решетка
Решетки делятся на виды в зависимости от материала, внешнего вида, варианта установки. Они крепятся на окна с разных сторон и разными способами.
Вариантов установки решеток существует несколько:
- стационарные;
- раздвижные;
- распашные;
- съемные;
- декоративные.
У каждого вида есть свои недостатки, преимущества, нюансы и особенности. Прежде чем отдать чему-то предпочтение, посоветуйтесь со специалистами.
Рис. 3. Каждый вид оконных решеток по-своему примечательный.
Глухие оконные решетки
Их считают самыми надежными и часто устанавливают на первом этаже, куда часто забираются воры. Они крепятся наглухо без возможности отсоединение. Их нельзя открыть, что обеспечивает 100-процентную защиту от проникновения чужаков. Но вместе с тем это также достаточно опасный вид оконной защиты. Если случится непредвиденная ситуация (пожар, землетрясение, утечка газа и т. п.), покинуть помещение через окно будет невозможно. Поэтому правила пожарной безопасности запрещают устанавливать глухие решетки на все проемы в одной комнате.
Рис. 4. Глухая решетка является непреодолимой преградой на пути отступления при пожаре.
Распашные оконные решетки
Эта разновидность решеток является самой популярной благодаря высокому уровню защиты и безопасности. Они могут иметь одну или две створки, которые закрываются на замок (накладной или навесной). Также бывают запорно-распашные модели. Распашное устройство закреплено в стене строения, а рычаг – в помещении. Такое приспособление не боится любой погоды, ему не страшна жара, мороз или дождь. Данная разновидность решеток дает возможность покинуть помещение через окно в случае форс-мажорной ситуации.
Рис. 5. Распашные решетки отлично подходят для защиты окон от незаконного проникновения.
Раздвижные оконные решетки
Такие решетки достаточно компактны, при открывании одна часть съезжает в сторону, по типу двери-купе. Они соединены шарнирами и не занимают много пространства. Однако данный вид решеток не очень распространены, так как система часто выходит из строя и часто заклинивает в самый неподходящий момент. Размещение раздвижных решеток с внутренней стороны окна может препятствовать его полному открыванию. Их популярность не поднимается также из-за невозможности создания объемных украшений.
Рис. 6. Раздвижные решетки не отличаются своей практичностью.
Съемные оконные решетки
Съемные решетки достаточно удобны, так как всегда есть возможность при необходимости снять их. Они прикреплены к оконной раме с помощью болтов и могут прятаться внутри здания, не портя фасад здания. Только снять их можно не сразу, этот процесс требует тренировки и времени. Поэтому при пожаре и другом бедствии будет сложно быстро освободить путь к отступлению. Данный вид неуместен в тех домах, где иногда отсутствуют хозяева, например, на даче. Вор может спокойно снять такие решетки, если ему никто не будет мешать.
Декоративные оконные решетки
Часто на окнах можно увидеть решетки, которые похожи на тюремные. Однако производители придумывают множество вариантов оформления такой защиты. Прутья решеток бывают переплетены цветами, украшены узорами и завитками. Они эффектно украсят любое здание, отлично подойдут для установки на даче или в частном доме. Красивые гнутые прутья в тандеме с тонко исполненными деталями. Объемные варианты решеток подойдут для окна, форточка которого открывается наружу. Они способны преобразить вид даже самой унылой серой стены
Часто этот вид используют в магазинах и офисах, чтобы привлечь внимание покупателей или подчеркнуть индивидуальность здания
Рис. 7. Декоративные оконные решетки.
Конструкции

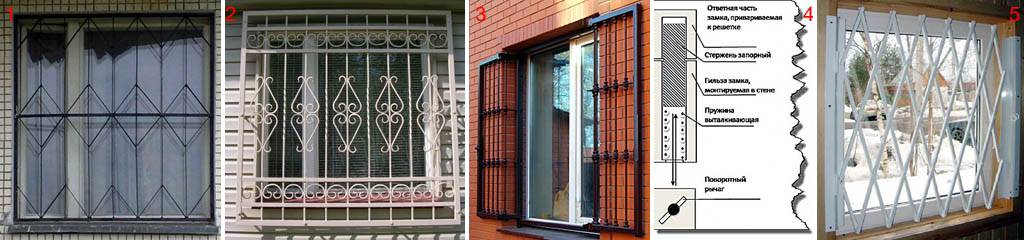

Как упомянуто выше, оконные решетки бывают вставными несъемными (поз. 1 на рис.), накладными съемными, поз. 2, распашными (поз. 3) и раздвижными, поз. 5. В конкретных обстоятельствах оптимальной может оказаться любая их этих конструкций.
Конструкции оконных решеток
Наглухо
Несъемные решетки крепятся анкерами в стену и наиболее надежны. Если в доме нет чего-то особо ценного и легко сбываемого, а решетка замонтирована правильно (см. ниже), то вор в окно с ней не полезет. Вскрытие несъемной решетки окна оперативными служащими МЧС занимает от 2-3 мин. В большинстве экстренных случаев этого достаточно, но при интенсивном загорании задержка может оказаться роковой.
Съемные
Съемные оконные решетки крепятся сквозными болтами. Для взлома малоуязвимы, если точек крепления не менее 8-10 по периметру (см. также далее). Но тогда их вскрытие или демонтаж изнутри потребует времени не меньше, чем несъемных. Съемные решетки ставят на окна в деревянных домах с тонкими стенами, загнать в которые надежные анкеры невозможно.
Распашные
Решетки с распашными створками – прямые наследники ставней. Они раза в два дороже несъемных и съемных в то же окно, но удобны и достаточно взломостойки, если выполнены без ошибок (см. далее). На сквозные резьбовые шкворни, как ставни, распашные решетки теперь не закрываются: их заменили запорно-распашные устройства (ЗРУ, схема на поз. 4 рис.) Вору, не снабженному автономным источником энергии, они не по зубам; МЧСники вскрывают их за минуту, а изнутри ЗРУ открывается мгновенно. Распашные оконные решетки с ЗРУ лучшие из современных при наличии средств на их приобретение.
Сдвижные
Принято считать, что сдвижные решетки-пантографы не для быта, тем более что их взломостойкость невысока. Однако сдвижная оконная решетка – оптимальный вариант для дачи на зиму, от бомжей. Вору в дачном домике брать нечего, бомжи стекла бить вряд ли станут – холодно будет, и статья уголовная обрисовывается. Сделать же раздвижную решетку-пантограф в окно своими руками из кругляка или квадрата под силу домашнему мастеру среднего уровня, как видно из поз. 5.
Пузатые решетки

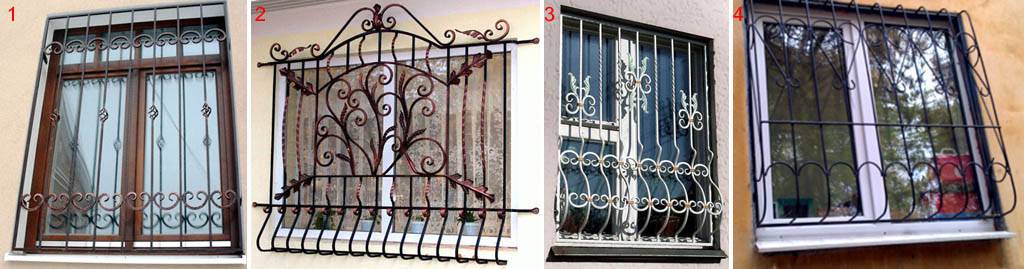

Оптимальны во всех отношениях оконные решетки плоские, поз. 1 на рис. Но иногда приходится делать решетки с волной (карманом, «пузом»): чтобы обойти отлив пластикового окна в проеме с узкими откосами, поз. 2, или если наклоняемая створка окна выходит наружу, поз. 3. Такого же типа решетки, но с «пузом» побольше и с плоской его нижней частью, делают под цветочные горшки. Нередко ставят на окна и дутые решетки, полностью выступающие из стены, поз. 4. Если окно в глубокой нише, а его створки узкие, то их можно будет распахивать наружу.
Оконные решетки плоские, с волной и дутые
У всех «пузатых» оконных решеток есть общие свойства: повышенная стоимость, сложность монтажа и невысокая взломостойкость. Фактически, оконные решетки с волной и дутые спасают только от злодеев – зеленых новичков и хулиганов. Причина: сбоку легко орудовать ручным воровским инструментом, а надрезанная решетка просто отгибается руками вверх или в сторону. Снизить вероятность взлома решетки с волной можно, утопив ее как можно глубже в проем окна, как на поз. 3.
Расположение
Внутренняя оконная решетка
Поставить решетки на окна можно снаружи, изнутри и между рамами двойного деревянного окна. Решетки между рамами в наше время потеряли всякое значение: пластиковое окно легче целиком выломать фомкой, чем разбить или вырезать его стеклопакет. Внутренние крепкие решетки (см. рис. справа) ставят на верхних этажах, если ниша окна глубока изнутри, а снаружи оно заподлицо со стеной. Редкий вариант – если в помещении содержатся люди, способные вести себя крайне неадекватно. В остальных случаях следует остановиться на наружной решетке.
Технологии установки
Чтобы установленная решётка смогла сопротивляться внешнему воздействию и погодным условиям, она не только должна быть сама по себе прочной и надёжной, но и должен быть грамотно выполнен её монтаж. Если вы решили выполнить установку своими руками, предлагаем познакомиться с тонкостями выполнения работ.
Приступая к монтажу, стоит познакомиться с нюансами выполнения работ
Наружный и внутренний монтаж
Монтаж защитной конструкции на окна частного дома может быть выполнен изнутри и снаружи. Первый вариант актуален при установке сдвижных систем. Работы в этом случае выполняются в следующей последовательности:
| Иллюстрация | Порядок действий |
 | Снимаем размеры будущей конструкции. Обязательно делаем отметку в том месте, где будет производиться установка изделия. Это позволит избежать сложностей во время последующего монтажа. |
 | Монтируем направляющие, по которым в процессе эксплуатации будут смещаться створки. Последовательно собираем конструкцию, но окончательно ещё не фиксируем. Проверяем работоспособность системы. Контролируем пространственное положение рамы и створок. |
 | Фиксируем систему в нужном положении, устанавливая между рамой и стеной шайбу. Крепить раму начинаем с верхнего отверстия |
Порядок монтажа наружной решётки будет зависеть от её конструктивных особенностей и материала стен дома. Так, для установки стационарной модели в проём кирпичного или бетонного строения сначала забиваются металлические штыри, а затем к выступающим кончикам приваривается защита.

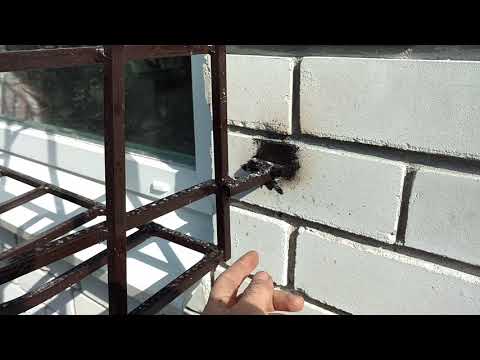

Если дом деревянный, то сначала к оконным рамам крепятся проушины. Через их отверстия закручиваются шпильки, способные удержать защитную конструкцию. Если строение из клееного бруса, система монтируется внакладку: саморезы закручиваются непосредственно в стену.
Предлагаем посмотреть видео, наглядно демонстрирующие порядок выполнения монтажных работ:
Watch this video on YouTube
Watch this video on YouTube
Установка в оконном проеме
Если решётку решено установить непосредственно в проёме окна, её можно прикрепить к стене напрямую или через оконную раму. Если конфигурация защитного изделия не предполагает наличие проушин, в нём просверливаются крепежные отверстия. После этого рама устанавливается в оконный проём и фиксируется.
Как это делается, можно увидеть на следующих видео:
Watch this video on YouTube
Watch this video on YouTube
Watch this video on YouTube
Watch this video on YouTube
Watch this video on YouTube
Предыдущая ОсвещениеНастольная лампа для рабочего стола: выбор, бренды и тренды
Следующая ОсвещениеДатчик движения для включения света: что это такое, как выбрать и подключить
Как сделать решётку для окон своими руками?
Если человек имеет хоть какой-то опыт сварочных работ, то для него не будет проблематично самостоятельно сварить оконную решётку, если придерживаться определённой последовательности действий.
По заранее подготовленным чертежам болгаркой вырезаются все детали оконной решётки. Если конструкция имеет сложные декоративные элементы, они выгибаются по необходимому рисунку. Для сгибания элементов, имеющих, скруглённые узоры используют металлическую трубу подходящего диаметра. Если имеются декоративные зеркальные элементы — это также нужно учитывать при заготовке деталей.
Сварочные работы также выполняют по подготовленным чертежам. Для удобства все отдельные части собираются как пазл на ровной поверхности из негорючего материала. В первую очередь сваривается каркас, если конструкция распашная или крайние элементы в глухой системе
Во время сваривания важно следить за прямыми углами, чтобы не было перекоса.
Если сооружается бескаркасная конструкция как на фото в местах крепления замкового механизма и металлических петель привариваются отрезки железных полос к крайним боковым прутам.
В откосах оконного проёма закрепляются отрезки прутьев, которые вбиваются в заранее высверленные на глубину 150 мм отверстия диаметром чуть меньше штифта. Очень важно чтобы крепления не оказались в местах установки петель, так как последние могут плохо открываться и закрываться
Чтобы качественно закрепить глухую решётку достаточно 6 рельефных прутков, в свою очередь, если конструкция, распашная их количество увеличивают на 2 единицы.
Металлические штифты должны торчать над поверхностью оконного проёма не меньше чем на 30 мм. После приваривания к штифтам решётки их в случае необходимости можно укоротить болгаркой.
Петли для открывающейся конструкции решётки привариваются таким образом, чтобы у них было встречное направление. Это обусловлено тем, что такая конструкция получится не съёмной.
Все сваренные элементы зачищают от окалины, и вскрывают грунтовкой, а после её высыхания – лакокрасочным материалом по металлу.
Качественная металлическая оконная решётка с элементами ковки станет поистине достойным украшением фасада здания. Также можно проявить немного фантазии при покраске такой защиты, на окнах применив краску с патиной, позолотой или другими богатыми оттенками. Снизу конструкции можно закрепить вазон с цветами, в общем, весь декор ограничивается фантазией владельца помещения.
Инструменты и оборудование, необходимые для работы
Прежде всего начинающему мастеру необходимо разобраться, какие инструменты и приспособления потребуются для процесса работы, так как при изготовлении решетки, каким бы то ни было способом, обычными подручными средствами обойтись не получится.
Для максимально удобного проведения работ будет необходим стол со столешницей из листового металла толщиной в 4÷5 мм, или же устойчивые конструкции-подставки, сваренные из арматуры диаметром в 14 мм – так называемые «козлы». Стол или козлы желательно оборудовать приспособлениями для фиксации заготовок – трубными или обычными тисками, струбцинам и т.п.
В число специальных инструментов и приборов должны войти следующие:
| Ручные и электрические инструменты | Применение специальных инструментов |
|---|---|
| Изготовить металлическую решетку никак не получится без сварочного аппарата. Справедливости ради надо заметить, что практически каждый рачительный владелец частного дома, рано или поздно, но всё же приходит к тому выводу, что без этого прибора в личном хозяйстве – не обойтись. Даже если он нужен один-два раза в год, сварочный аппарат поможет значительно сократить расходы на ремонт ворот и забора, а также при проведении обустройства придомовых построек. Ценовая доступность, компактность и высокая универсальность современных сварочных инверторов – лишние доводы к обзаведению ими. | |
| Угло-шлифовальная машинка или «болгарка» также должна быть в каждом добротном наборе домашних инструментов, так как она достаточно часто нужна при выполнении ремонтных работ, для резки камня или металла. В комплекте к ней нужно всегда необходимо иметь круги для резки и шлифования различных материалов, металлические щётки для проведения зачистки заготовок от ржавчины. | |
| Электрическая дрель (или перфоратор) со сверлами по металлу и бурами для бетона – потребуется при изготовлении решеток при необходимости просверливания отверстий в различных деталях конструкции, а также при монтаже самой готовой решётки к стене, оконному проему или раме. | |
| Наковальня и молот используются не только при ковке деталей решеток, но и для других нужд. Например, неплохо, если этот инструмент будет всегда находиться в гараже, так как он может пригодиться при проведении разнообразных ремонтных работ с автомобилем. Молот, а точнее сказать, большой молоток с надежной удобной ручкой, также никогда не станет лишним как в домашнем, так и автомобильном хозяйстве. При изготовлении решеток наковальня используется для формовки на ней с помощью молота декоративных элементов конструкции, после нагрева арматурных прутьев в горне. | |
| Горн или кузнечная печь будет необходима для горячей ковки металла, без которой не обойтись, если планируется украсить решетку фигурными деталями. Этот прибор нельзя устанавливать в гараже – из соображений соблюдения пожарной безопасности он должен находиться в отдельной мастерской. Горн может быть сложен из кирпича или же изготовлен из металла, а для его нагрева до высоких температур используется уголь или же сжиженный газ. | |
| Кузнечные щипцы будут необходимы во время горячей и холодной ковки декоративных составляющих конструкции – «улиток» и «валют». Чтобы освоить работу с этим инструментом, необходимо потренироваться на ненагретых деталях, получив определенный опыт обращения с ним. Щипцы используются для захвата нагретых металлических прутьев и полос, а также для их скручивания. | |
| Специальный станок, кондуктор или иное приспособление для гибки металлических прутов. Без этого приспособления невозможно будет добиться ровности и аккуратности в металлическом орнаменте, что значительно снизит степень эстетичности и презентабельности готовой решетки. Подобные приборы могут отличаться по своей конструкции, но все они имеют одно предназначение. Особенно это приспособление пригодится тем, кто собирается заняться кузнечным искусством хотя бы на полупрофессиональном уровне. В том случае, когда задумана решетка без изогнутых деталей, это приспособление не потребуется. Некоторые домашние мастера обходятся без него, создавая на верстаке временные шаблоны-приспособления для ручной гибки арматуры, а в качестве рычага для приложения силы используют отрезок трубы. |
Кроме этих специальных приспособлений и приборов, потребуются и такие инструменты, как набор гаечных ключей (разводной ключ), рулетка, металлический держатель для арматуры, напильники с насечками разного размера, наждачная бумага, металлическая щетка, кисти для грунтования и окрашивания решеток и некоторые другие, которые, в принципе, есть в каждом доме.
Как сделать простые модели своими руками
Самостоятельное изготовление металлических решеток не несет в себе никаких
сложностей. Для выполнения работ достаточно иметь сварочный аппарат и уметь им
работать.
Если рассматривать из всех вариантов конструкций, подходящих
для изготовления в домашних условиях, рекомендуется рассмотреть распашные
решетки. Такой вид позволит обеспечить должный уровень защиты с закрытыми
ставнями. Открытые створки помогут беспрепятственно вымыть окна и выбраться
наружу в случае возникновения пожароопасной ситуации.

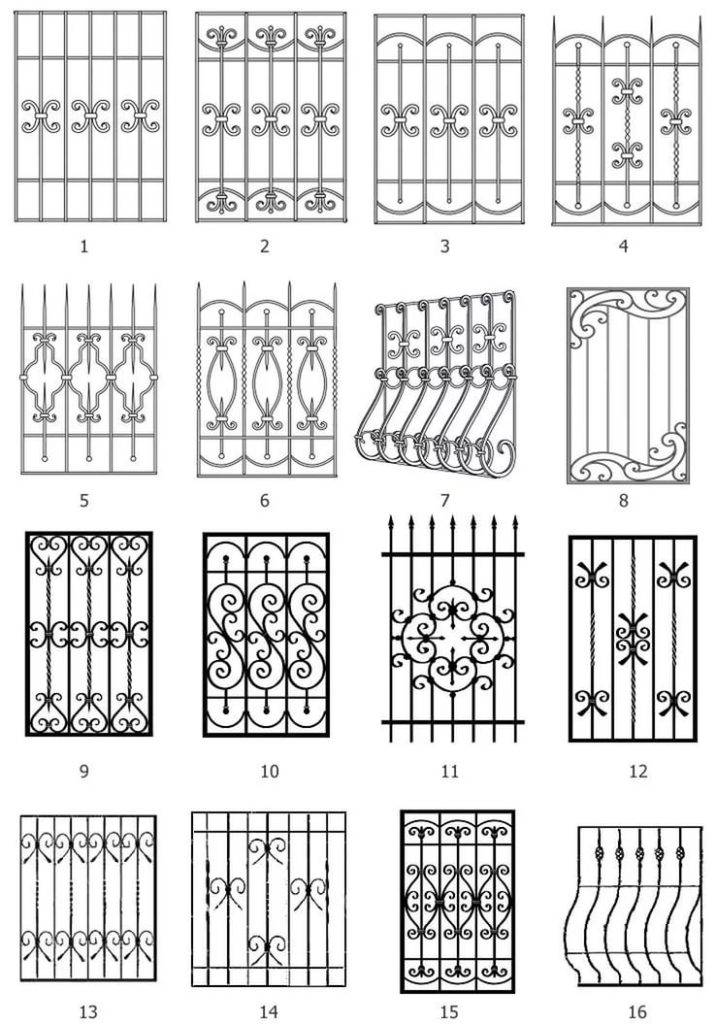

Варианты узоров
Как сделать
решетку для окон своими руками:
- Нарежьте металлический уголок исходя из
размеров, приведенных на чертеже. Подготовьте 8 частей для сборки створок. - Пользуясь помощью строительного угольника, на
земле собираем каркас створки. Убедившись в правильности углов и диагональном
соотношении, обвариваем соединения. - Заполняем каркас прутьями или заранее
продуманным рисунком. Частое размещение элементов приведет к снижению
привлекательности, а слишком большое расстояние повысит вероятность проникновения
в жилище. - Проводим зачистку всех сварочных соединений и
обрабатываем специальным средством. - Грунтуем и окрашиваем решетку.
- После полного высыхания можно ставить конструкцию на
постоянное место.
Распашная решетка
Работы по сборке, рекомендуется проводить на ровной
поверхности, чтобы избежать перекосов металлоконструкции. Также, перед началом
сварочных работ, уберите горючие материалы подальше от рабочего места.
