Как рассчитать электрический теплый пол

Тёплый пол кабель или мат

Выбор в первую очередь зависит от того, будет ли выполняться установка своими руками или планируется пригласить специалистов. Легче монтировать нагревательные маты. Для укладки кабельных полов потребуется проведение работ по изготовлению стяжки, подключения к системе электроснабжения и т.д.

Потребуется учитывать, что теплоотдача матов несколько ниже, чем у кабеля, соответственно потребуется больший расход электроэнергии.

Если планируется приглашать профессиональных монтажников, рекомендуется применять саморегулируемый экранированный нагревательный кабель для обогрева полов. Высокая себестоимость окупится за счет длительного срока эксплуатации и отсутствия вредного воздействия электромагнитного поля на человека.

Какие типы котлов рекомендованы для водяных полов, основные требования

Котлов предназначенных именно для тёплых полов с циркулирующей жидкостью внутри нет, и не все существующие модели можно использовать. В паспорте к оборудованию прописана возможность монтажа их с нагревательными системами.

Основное требование к котлу с электромотором для отопления с циркулирующей жидкостью — работа в низкотемпературном режиме, то есть, не нагревать теплоноситель свыше 55 градусов. Тогда, он будет прогревать поверхность до 30 градусов, а это комфортный уровень обогрева.

Профессионалы советуют обустраивать тёплые водяные полы в доме от электрических низкотемпературных котлов. Для поддержания нужного градуса воды, они должны иметь регулятор, у индукционных видов и большинства тэнов он есть. А вот электродные типы не относятся к низкотемпературным, у них минимальная температура нагрева 60 градусов, поэтому  без узла подмеса они не пригодны для греющих полов.

Твёрдотопливные котлы, так же не лучшая модель для гидрополов. Чтобы обеспечить правильную работу, требуется установка ряда дополнительных компонентов (смесительно-распределительного узла, термостата, насоса, т.д.), но даже при этом, добиться нужного уровня нагрева воды сложно.

Как выбрать электрический котел? Преимущества и отличия котлов Protherm и Stout

Watch this video on YouTube

Мощность на метр

Между системами водяного обогрева и традиционными вариантами отопления есть существенные отличия. построены так, что система начинает функционировать при 35–45⁰ (максимально допустимая – не более 50⁰). То есть такой относительно маленькой температуры достаточно, чтобы комфортно обогреть жилое пространство.

Мощность водяного теплого пола на квадратный метр также относительно мала – порядка 40 – 150 Ватт. Чтобы система функционировала эффективно, необходимо достигнуть равномерного распределения температуры по поверхности, исключив образование холодных углов.

Производительность водяной обогревательной конструкции и протяженность трубопровода взаимосвязаны

Выполняя расчет, принимают во внимание также:

• величину площади и конфигурацию пола;
• размер теплопотерь;
• шаг установки труб.

Производительность такой системы, как и ее температура регулируется вручную или автоматически в соответствии с погодными условиями и температурами.

Расчет выполняет поэтапно.

• Прежде всего на бумаге чертят план, желательно на миллиметровке. В нем необходимо отметить места, где расположены двери и окна, поскольку именно они являются основными местами теплопотерь. Трубу, которая отходит от стояка обязательно проводят вдоль окон. Между трубой и стенами должна остаться полоса шириной порядка 200–250 мм, но никак не меньше 100 мм.
• Далее определяются с протяженностью одного контура. Оптимальной считается длина в 80–90 м.

Внимание
Учтите, если контур окажется чересчур маленьким, то на полу останутся холодные участки, поскольку нагревание будет проходить неравномерно. Если же контур по длине будет большим, то гидравлическое сопротивление возрастет и циркуляция теплоносителя будет слабой.. Один контур в состоянии обогреть примерно 20 кв

м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки

Один контур в состоянии обогреть примерно 20 кв. м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки.

Мы уже отметили насколько важно равномерно распределить тепло. В решении этого вопроса немаловажную роль играет правильный выбор расстояния между трубами

Необходимо учесть следующую связь между этим параметром контура и температурой теплоносителя: чем расстояние между ними больше, тем выше должен быть нагрет теплоноситель, чтобы было возможно обеспечить желаемую степень теплоотдачи.

Полезно
При установке трубопровода с шагом в 250 мм в среднем требуется 5 пог. м/кв. м труб, то есть для обогрева комнаты площадью в 20 кв. м длина магистрали должна составлять 100 пог. м. При этом теплоотдача достигает 50 Вт/ кв. м при температуре теплоносителя в 30 °. Если же необходимо повысить теплоотдачу, к примеру, до 80 Ватт, то рекомендуется уменьшить расстояние между трубами до 20 см.

Нельзя забывать также о том, что шаг установки труб контура зависит также от их диаметра. Общее количество труб рассчитывают согласно чертежу с учетом всего вышесказанного. К полученному результату необходимо добавить еще два метра, которые понадобятся при подводке магистрали к стояку.

2021 prestigpol.ru

Потребление

Таблица расхода электроэнергии

Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:

• С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
• Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
• Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
• Вариант напольного покрытия.
• Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
• Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
• Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.

Потребляемая мощность теплого пола зависит от таких параметров:

• При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
• При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.

При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.

Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:

• Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
• Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
• Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.

Теплый пол

Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.

Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов

Специалисты рекомендуют обратить внимание на другие варианты обогрева пола

Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.

Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:

1. В доме нет индивидуальной системы отопления.
2. Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
3. Необходимость дополнительного обогрева к основной системе отопления.

Расход электричества теплого пола

Если решено укладывать теплый пол в виде электрического кабеля или ИК-пленки, то первый вопрос у любого покупателя – фактический расход ими электроэнергии. Производители и продавцы заявляют для подобных систем КПД под 100% вкупе с высокой эффективностью. Но при изучении технической документации на ТП ситуация выглядит не столь однозначно и привлекательно, как в рекламе.

Сравнение стоимости

Электрический теплый пол потребляет порядка 100–300 Вт/ч на квадратный метр системы. При перерасчете на квадратуру дома или квартиры в 80–150 м2 выходит внушительная сумма в киловаттах. Но есть ряд нюансов.

Кабельный или пленочный напольный электрообогрев:

1. Работает не круглосуточно, а циклами «нагрев-охлаждение» с потреблением электрической энергии только на фазах разогрева.
2. Укладывается посередине пола в имеющихся помещениях, а не по всей их площади.
3. Во включенном состоянии при нагреве потребляет на уровне 60–70% от заявленной в техпаспорте максимальной мощности.

В результате расход потребляемой электроэнергии получается не столь катастрофичным. Конечно, насосная станция для частного дома, включаемая лишь время от времени расходует гораздо меньше. Но и у работающего от электричества теплого пола потребление выходит в итоге вполне приемлемым. Надо лишь расчет и монтаж такой напольной системы производить правильно.

Затраты электроэнергии на теплый пол

Что выбрать Лучшие варианты

Кабель со встроенным датчиком и термостатом — Arnold Rak

Страна производитель Германия.

Технические характеристики:

• Мощность — 16 Вт/м.
• Вилка под евророзетку с заземлением.
• Встроенный датчик и термостат.

Описание и особенности: Сборная конструкция полностью готова к эксплуатации. Аппарат оснащается термостатом, имеет повышенную защиту от замерзания.

Препятствует промерзанию водопроводных труб и ключевых узлов в зимний период. Как только, поверх кабеля устанавливается теплоизоляция — он готов к использованию.

Изделие легко фиксируется на трубе и является простым в использовании. Система подогрева автоматически запускается при температуре ниже +2, как только нагрев достигает 10 градусов по Цельсию, оборудование отключается.

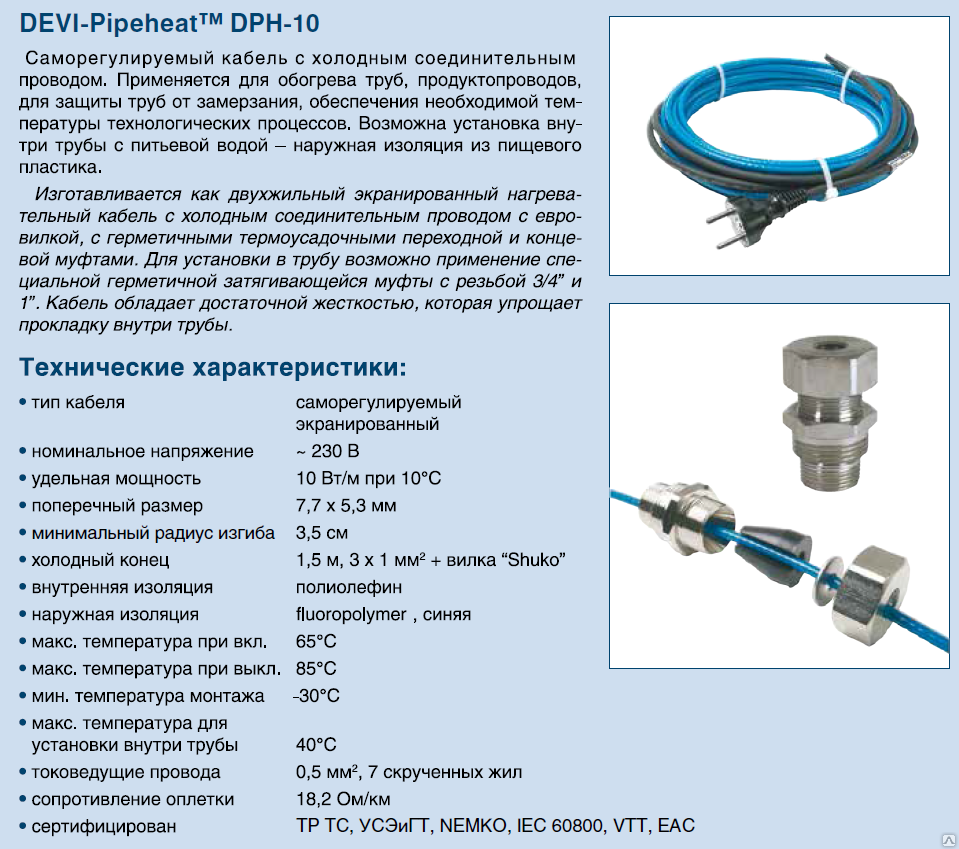

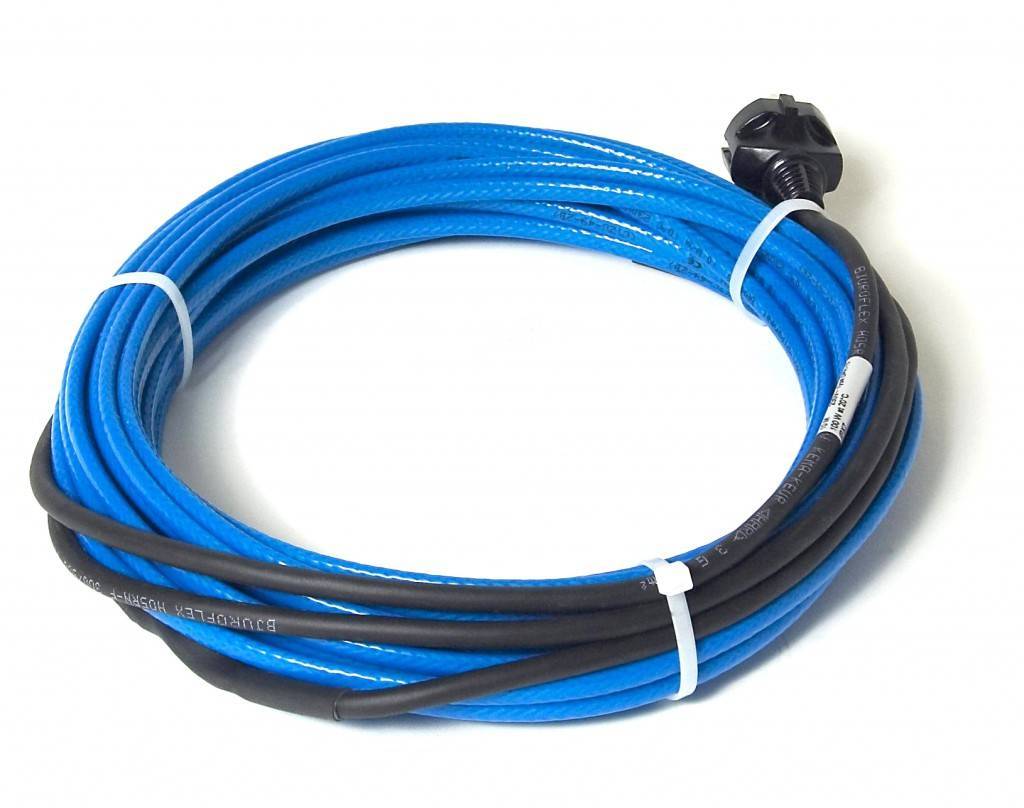

Саморегулирующийся кабель Devi pipeheat

Страна производитель: Дания.

Технические характеристики:

• Мощность — 10 Вт/м.
• Номинальное напряжение — 230 В.
• Евровилка.
• Сопротивление оплётки: 18 Ом/км.
• Возможный диапазон температур от + 85 до -40 градусов по Цельсию

Описание и особенности: Это двухжильный экранированный провод.

В конструкции имеется шестнадцать токоведущих жил. Главная особенность кабеля заключается в том, что его можно применять как внутри трубы, так и снаружи.

Изоляция сделана из пищевого пластика. Длина напрямую зависит от потребностей клиента. Диапазон от 1 метра до 300. В комплекте идёт регулятор с термодатчиком.

Данный набор позволяет добиться максимально рационального потребления электроэнергии.

Ensto Optiheat 9 (Финляндия)

Технические характеристики:

• Мощность — 9 Вт/м.
• Напряжение — 230 В.
• Евровилка.
• Цвет — зелёный.

Изделие изгибается под углом в 35 градусов. Для ввода кабеля внутрь понадобится набор EFPLV1. Из-за того, что оболочка выполнена из полиэтилена, установка провода внутри трубы никак не влияет на качество воды.

• Длина от 2 до 20 метров.
• Евровилка подключена к шнуру.
• При монтаже внутри трубопровода понадобится наконечник RLK1.
• Страна производитель: Финляндия

Саморегулирующийся нагревательный кабель Nexans Defrost Water

Технические характеристики:

• Максимальная температура внешней среды в нерабочем состоянии — 65 градусов по Цельсию.
• Сопротивление оплетки — 18.2 Ома/км.
• Напряжение 230 В.

Описание и особенности: Чаще всего данное изделие используется в качестве нагревательного кабеля в трубопроводах с питьевой водой. Саморегулирующийся кабель отличается надёжностью, стойкостью к изгибам и большим сроком службы.

Ещё одна отличительная особенность касается монтажа, кабель можно монтировать внахлёст. Это не приведёт к его перегоранию. Степень нагрева напрямую зависит от температуры трубы.

В конструкции задействуется луженая медь, матрица полупроводниковая.

В качестве экрана выступает алюминиевая лента. Изоляция делается из термопластичного эластомера. Монтаж может осуществляться при температуре не ниже 10 °C.

Готовый комплект Thermo FreezeGuard

Технические характеристики:

• Срок службы — 20 лет.
• Мощность — 15/25 Вт (в зависимости от модификации).
• Напряжение — 230 В.
• Максимальная рабочая температура — 65 °C.

Описание и особенности: Изделие используются не только в трубопроводах, но и в водомерных узлах, сливных системах, а также в других объектах, которые подвергаются замерзанию.

Отличительной чертой кабеля является высококачественная матрица LongLife. Благодаря ей самогреющий кабель может применяться без терморегулятора.

Матрица обеспечивает разный уровень подогрева в зависимости от температуры на конкретном участке трубопровода. Если брать в расчёт магистральные трубы подобное решение обернётся значительной экономией средств даже в краткосрочном периоде.

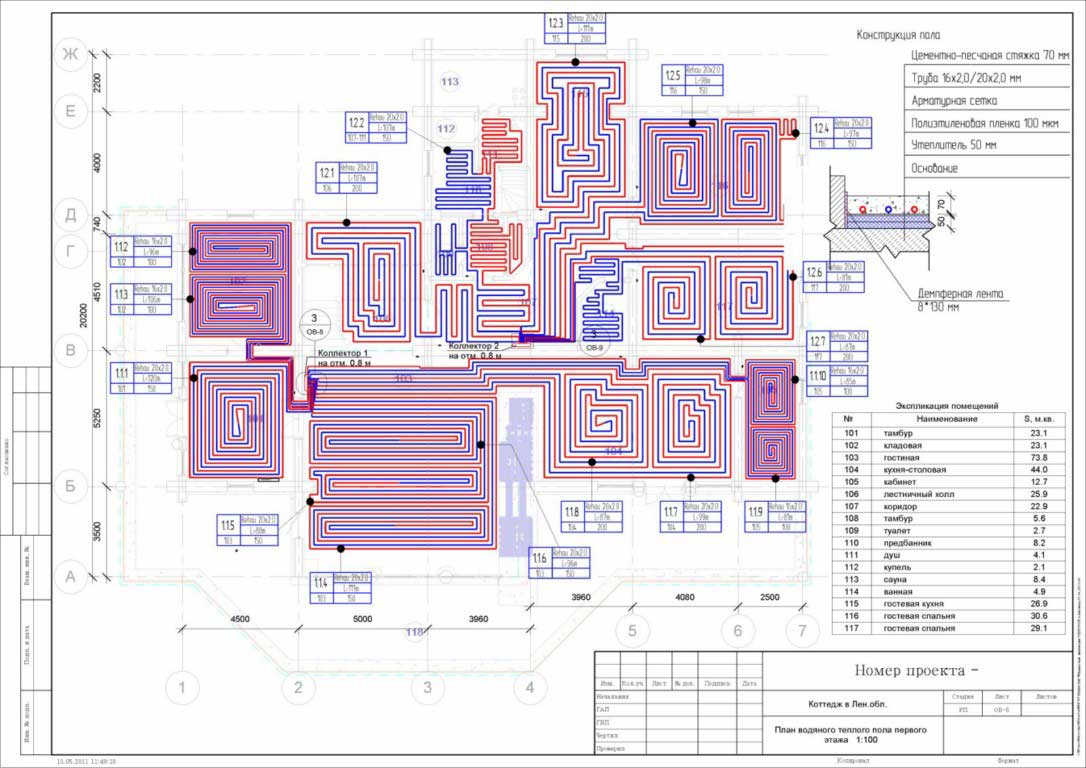

Проектируем водяной тёплый пол

Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.

g=Q/F,

где F, м2 – полезная площадь пола, которая будет использована под отопление.  Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.

Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.

Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (t_f, С) рекомендуется:

• + 29°С – для жилых помещений (спальни, гостиной, кабинета);
• + 33°С – для помещений с повышенной влажностью (санузла, кухни);
• + 35°С – для участков возле внешних стен.

Табличный подбор шага укладки трубопроводов

Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – R_w, м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (t_f, С), а также градиент рабочих температур теплоносителя (t_z/t_p, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).

Таблица 1.

Таблица 2.

Таблица 3.

Вычисляем количество и диаметр трубопроводов

Расчет длины трубы для теплого пола выполняем по формуле:

L=(F/M)*1,1+2*N, где

• L – искомая длина трубопровода, м;
• F – полезная площадь пола отапливаемого помещения, м2;
• b – шаг (частота прокладки) витков, м;
• N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
• 1,1 – коэффициент запаса труб на повороты.

Расход трубы также можно прикинуть, воспользовавшись таблицей 4.

Таблица 4.

Шаг, мм	Расход трубы, м/м2
100	10
150	6,7
200	5
250	4
300	3,4

Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу Ø 16 мм, у которой внутренний Ø 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м).  Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.

Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.

Теплый или комфортный пол

Сразу стоит разобраться в терминологии и в назначении подогрева пола. Могут быть две ситуации:

• Отопление у вас сделано другого типа, а подогревать пол надо только, чтобы ногам было приятно и тепло. Так называют комфортный пол. Он может включаться самостоятельно. Летом в непогожие дни или ранней осенью, поздней весной. Но глобальное отопление решено иными средствами.

• Подогрев пола — основной вид отопления. Именно он дает основное тепло. Возможно, есть другие источники тепла, но они больше как резерв — на случай слишком холодных дней. Такой тип называют теплый пол.

Это разделение неофициальное, но так будет проще понять, какой именно подход вам выбрать при расчете и проектировании. А подходы разные, так как требования отличаются.

О пленочных нагревателях

Расчет количества инфракрасной пленки выполняется гораздо проще и сводится к подбору греющего материала по размерам и удельной теплоотдаче:

1. Рассчитайте потребность помещения в тепловой энергии (раздел первый данной публикации).
2. Набросайте планировку комнаты со стационарной мебелью. Вычислите размер и квадратуру свободного участка.
3. Пленочные теплые полы раскладываются с отступом от стен 15—20 см. Нарисуйте эти полосы на эскизе и отнимите их размеры от свободной площади.
4. Последняя задача – расположить на оставшемся участке инфракрасную пленку требуемой суммарной мощности. Выберите в каталоге производителя рулоны нужной ширины и теплоотдачи.

Учитывайте, что термопленку допускается резать только поперек, ориентируясь по специальным линиям (интервал – 250 мм). Соседние полотна можно класть впритык либо с расчетным интервалом, но не внахлест. Для спальни из нашего примера количество пленки считается так:

1. Потребная теплоотдача напольного контура – 1,08 кВт. Если брать изделие с теплоотдачей 130 Вт/м², понадобится 1080 / 130 = 8,3 м² пленочного нагревателя. С учетом запаса – 9 м².
2. Ширина рулона – 0,5 м. Чтобы набрать 9 квадратов, нужно взять пленку длиной 18 м.
3. Поскольку в спальне остается свободным пространство 15 м², данный тип нагревателя вполне подойдет.

Какой фирмы выбрать электрический теплый пол

Подобрать марку полов необходимо еще перед расчетами электротехнического оборудования. В инструкции по эксплуатации некоторых европейских производителей приводятся подробные рекомендации, относительно выбора и эксплуатации полов, включая выбор УЗО, подбор сечения кабеля и т.д.

Какой производитель лучше? На рынке представлены полы, изготовленные в странах ЕС:

1. Warmen, AEG (Германия);

Heat Pro (Дания);

Ceilhit (Испания);

Nexans (Норвегия);

Ensto (Финляндия).

Считается, что эти компании производят самые надежные кабельные полы и нагревательные маты.

Выбор марки производителя подогреваемых кабельных полов следует делать с учетом того, что некоторые компании полностью переместили производства в страны Азии, а это несколько сказалось на надежности системы отопления. Поэтому следует убедиться, что приобретается заводское оборудование, изготовленное в странах Европы, либо имеющее сертификат качества, действующий в РФ. Отечественная продукция пока еще не смогла догнать по популярности европейские аналоги.

Мифы о тёплых полах

Тёплые полы обрели широкую популярность благодаря высокой эффективности и способности экономить энергию. В статье рассматриваются распространенные мифы об этой системе обогрева и проанализирована их справедливость.

Электрические тёплые полы самой распространенной конструкции состоят из отдельных элементов — нагревательных кабельных двухжильных матов, которые монтируются в пол помещения. Элементы выполнены в форме сетки, на которой размещён нагревательный кабель. Такая особенность позволяет экономить пространство.

Миф №1: «Нагревательные маты потребляют слишком много электричества»

Нагревательные маты, как и любой другой электрический прибор, имеют определенную мощность, от которой зависит степень потребления электрического тока. Но в любом случае для их работы требуется меньше энергии, по сравнению с бойлером или электрическим котлом. Это объясняется наличием терморегулятора — нагревательный кабель работает не постоянно, а только при падении температуры пола. Плитка и стяжка хорошо аккумулируют тепло, поэтому нагревательный элемент чаще находится в отключенном состоянии. К тому же, ежегодная тенденция совершенствования систем обогрева полов привела к тому, что появились экономичные маты, потребляющие до 75 Вт на квадратный метр.

Как рассчитать количество электроэнергии, потребленной тёплым полом?

Здесь: S – площадь отапливаемого помещения; Р – мощность прибора; 0,4 – коэффициент, показывающий сколько поверхности пола закрыто напольным покрытием, иными словами – полезная площадь обогрева.

К примеру, если вы взялись подсчитать количество энергии, потреблённой тёплым полом с номинальной мощностью в 130 Вт/м 2 в помещении площадью в 20 м 2 , формула будет иметь вид:

W = 20х130х0,4 = 1040 Вт

Это означает, что тёплый пол при работе потребляет 1,04 кВт в час

Обращаем внимание, что подсчёты очень грубые. Фактическое потребление будет меньше примерно в два раза. Связано это с возможностью применения оптимизированных терморегуляторов, снижающих расход энергии примерно на 40%

Таким образом, потребление энергии в месяц будет не 250 кВт, а 125. И к расчёту ещё был взят кабель мощностью в 130 кВт — существуют тёплые маты и на 110 кВт и на 90 кВт, чего вполне хватает для большинства жилых помещений

Связано это с возможностью применения оптимизированных терморегуляторов, снижающих расход энергии примерно на 40%. Таким образом, потребление энергии в месяц будет не 250 кВт, а 125. И к расчёту ещё был взят кабель мощностью в 130 кВт — существуют тёплые маты и на 110 кВт и на 90 кВт, чего вполне хватает для большинства жилых помещений.

Миф №2: «Системы нагрева полов вредны, так как излучают электромагнитное поле»

Из школьного курса физики известно, что при протекании электрического тока через проводник, вокруг него образуется электромагнитное «излучение» или «поле». Разница между этими терминами состоит в длине волны. Слово «излучение» целесообразно применять в том случае, когда длину волны можно сопоставить с её воздействием на окружающие предметы. Рентгеновское излучение, излучение микроволновой печи и т.д. Такие волны могут проникать в тело человека и менять структуру ДНК в клетках. Частота опасной волны измеряется в миллионах герц. В тёплых полах же это значение достигает всего 50 Гц. Для такого явления более применим термин «поле». Оно не способно проникать в организм человека и оказывать какое-либо негативное воздействие.

Производители тёплых полов оснащают изделия специальными вставками из меди или тонкой фольги. Они экранируют электромагнитное излучение и сводят на нет и без того низкие показатели.

Миф №3: «Тёплый пол трудно подлежит ремонту»

Тёплые полы от надёжных производителей исправно функционируют в течение десятков лет. Если поломка всё-таки случилась, следует найти её причину. Для начала нужно осмотреть терморегулятор и термодатчик. Если они работают нормально, значит причина кроется в механическом обрыве кабеля.

Стандартные процедуры при обнаружении неисправностей:

• Отключение устройства от сети;
• Отсоединение кабеля от терморегулятора;
• Измерение сопротивления кабеля и его изоляции (допускаются погрешности в 5%).

При высоких показателях сопротивления можно с уверенностью говорить о поломке кабеля. Для обнаружения обрыва применяется высоковольтный генератор или аудиодетектор.

Когда место обрыва найдено, проводятся следующие этапы ремонта:

• Демонтаж участка напольного покрытия;
• Вскрытие стяжки;
• Соединение концов оборванного провод гильзами с помощью пресс-клещей;
• Изоляция восстановленного участка провода с применением термоусадочной муфты;
• Проведение стяжки и монтажа напольного покрытия.

Энергопотребление теплого пола

Расход электроэнергии инфракрасного пленочного теплого пола высчитывается по простейшим формулам. Перед монтажом необходимо определиться, как будет использоваться пленка – как основной источник обогрева или как вспомогательный источник тепла в дополнение к радиаторам, батареям и другим приборам.

Если пленочный теплый пол будет выступать как дополнение, потребуется пленка мощностью 150 Вт/кв. м. Для работы в самостоятельном режиме ее мощность должна составлять 200-220 Вт/кв. м. Если помещение холодное, да еще и сырое, увеличиваем мощность до 300 кв. м. В качестве основы для наших расчетов мы выберем два образца – мощностью 150 и 220 Вт/кв. м. Давайте посмотрим, сколько теплый пол потребляет электроэнергии в месяц, в киловаттах.

Для начала следует посчитать площадь самих пленочных теплых полов. Площадь помещения нас особо не интересует, но расчеты ведутся для комнат с высотой потолков до трех метров. Обычно пленка располагается не под всей площадью помещений – под кроватями, диванами и шкафами она не нужна, так как здесь она может повредиться в результате элементарного перегрева. Поэтому перед расчетами нужно составить план и определиться, где будет лежать ИК-пленка и сколько ее нужно.

Представленные цифры действительны при круглосуточной работе пленочных теплых полов, но на практике они работают в прерывистом режиме, повинуясь системе терморегуляции.

Предположим, что площадь нашего домовладения составляет 100 кв. м. Из этой сотни под мебель отводится около 20% всей площади. Итого площадь ИК-пленки в доме составляет 80 кв. м. Если она используется как основной источник тепла, суточное потребление электроэнергии теплым полом составит 17,6 кВт. Для вспомогательного источника потребление составит 12 кВт.

Основной теплый пол потребляет электроэнергии в месяц максимум 528 кВт, вспомогательный – 360 кВт. Цифры вполне сносные, но они не совсем верные. Необходимо учитывать:

• Уровень тепловых потерь в обогреваемом здании;
• Наличие терморегуляции и установленной на нем температуры;
• Характер использования жилого здания.

Большие тепловые потери способствуют увеличению расхода электроэнергии. Например, отсутствие утепления стен повышает затраты на 10%. Тоже самое делают однослойные стеклопакеты, в то время как тройные стекла уменьшают затраты на те же 10% — аналогичным образом работают некоторые другие ухищрения.
