Как проложить кабель в земле

Способы копки траншеи под водопровод

Ручная копка предусматривает рытье рва под водопровод с помощью шанцевого инструмента – лопаты, кирки, лома. Применяют такой способ при небольшой протяженности траншеи и ограниченном пространстве, неудобном для подъезда и работы техники.

Преимущества такого способа:

  • дешевизна – копка траншеи своими силами обойдется в несколько раз дешевле чем найм специальной техники;
  • небольшой набор инструментов – при таком способе используют имеющиеся у любого хозяина простые шанцевые инструменты;

Недостатки:

  • длительность – по сравнению с механизированной копкой, занимающей иногда 1-2 световых дня, такой процесс будет длиться в 3-4 раза дольше;
  • трудоемкость – ручная выемка грунта требует значительных физических усилий, особенно это ощущается при копке траншеи на тяжелых и плотных глинистых и суглинистых грунтах.


Для механизированного рытья траншей под водопровод используется экскаватор, устанавливаемый на мотоблок, или мини-трактор траншеекопатель – специальная фреза, позволяющая делать узкие и глубокие рвы.

Применяют механизированную копку при рытье траншей большой протяженностью (более 20-30 м.) в местах с нормальным подъездами и достаточным пространством для работы техники.

Преимущества:

  • минимальный объем выемки грунта – при таком способе извлекается минимальное количество почвы, благодаря чему получается наиболее узкий ров, в который хорошо укладывается водопроводная труба;
  • небольшой срок выполнения работ — применение специальной техники позволяет выполнить копку траншеи очень быстро, не задерживая тем самым дальнейшие работы по прокладке водопровода и подключению его к источнику водоснабжения.

Недостатки:

  • дороговизна – по сравнению с ручной копкой использование техники будет стоить в несколько раз дороже;
  • невозможность применять в местах с ограниченным пространством, например, на маленькой даче с небольшим приусадебным участком.

Инструкция по укладке кабеля под землей

Начальный этап предполагает следующие действия:

  1. В администрации населенного пункта получают план участка с существующими подземными коммуникациями.
  2. Ориентируясь на чертеж, разрабатывают свою схему прокладки линии с привязкой ее к стационарным объектам.
  3. С помощью колышков и бечевки выполняют разметку на участке.

Рытье траншеи

Ширину траншеи подбирают с учетом следующих нормативных требований:

  • расстояние между кабелями составляет 10 см;
  • песчаная подушка выходит за пределы крайнего проводника на 10 см.

Глубина траншеи – на 200 мм больше нормируемой отметки заложения линии, т.е.:

  • на газоне – 0,9 м;
  • под дорогой – 1,2 м.

Выкопав траншею до нужной глубины, действуют в таком порядке:

Очищают дно от крупных корневищ, камней, стекла и прочего мусора. Все это может повредить кабель. Насыпают слой песка толщиной 20 см. Он исключает повреждение оболочки и благодаря своим дренажным свойствам отводит влагу. Трамбуют песок, обильно смачивая водой (лучше делать это послойно), чтобы его толщина составила 15 см. Без этого подсыпка просядет и под некоторыми участками кабеля образуются пустоты, что приведет к его локальному перегреву. Неравномерное распределение температур приведет к деформации изделия с последующим повреждением изоляции. Укладывают проводник на песок по волнообразной траектории. Так обеспечивают требуемый ПУЭ запас по длине в 2%, исключающий разрыв изделия при подвижках грунта. Проводят контрольное измерение сопротивления изоляции между жилами и оболочкой. Для этого нужен мегаомметр. Сверху насыпают слой песка толщиной 20 см. Его тоже увлажняют и трамбуют, чтобы высота подушки составила 15 см. Насыпают 15 см земли. Тоже трамбуют

Кладут пластиковую сигнальную ленту оранжевого цвета с надписью «Осторожно, кабель!». Если в траншее лежит несколько проводников, используют 2 или 3 предупреждающих пластика, чтобы они выходили за пределы крайних линий на 5 см

Закапывают траншею. Для компенсации будущей усадки грунт насыпают с небольшим запасом. Снова проверяют мегаомметром сопротивление изоляции. Щупы прибора подсоединяют к жилам попарно, затем – по очереди к каждой из них и к оболочке.

Расстояние в 25 см от сигнальной ленты до кабеля тоже установлено нормативами. Оно немного превышает длину штыка лопаты.

В трубе

Кабели без брони помещают в трубы из следующих материалов:

  • стали;
  • ПНД;
  • ПВХ;
  • асбеста.

Если трасса делает повороты, вместо трубы применяют пластиковую гофру с двойной стенкой. Выпускают 2 вида таких изделий:

  • красные или черные – для силовых кабелей;
  • синие – для сигнальных (слаботочных).

Преимущество прокладки в футляре заключается в возможности замены перегоревшего кабеля без вскрытия траншеи.

Нельзя применять:

  • металлорукава;
  • полипропиленовые трубы;
  • канализационные.

Диаметр футляра подбирают так, чтобы провод занимал в нем не более 40% объема.

Под дорожками

Укладки кабеля под территориями с повышенной нагрузкой стараются избегать. К таковым относятся:

  • пешеходные дорожки;
  • автостоянки и подъездные пути;
  • детские площадки.

Если обойти подобный участок нельзя, провод помещают в толстостенную стальную трубу.

Ввод кабеля в дом

ПУЭ запрещает делать ввод кабеля в частный дом под фундаментом, т.к. тот может дать усадку и повредить линию. В конструкции пробивают отверстие, в которое нужно заложить стальную трубу со стенкой в 3–5 мм. Это удобнее делать на этапе заливки фундамента.

По диаметру гильза в 3 раза превышает кабель.

Трубу располагают с небольшим уклоном наружу, чтобы в дом не затекала вода.

После монтажа кабеля трубу закрывают специальными уплотнителями или заполняют несгораемым материалом, например асбестовым шнуром.

Оболочку провода подключают для заземления к PE-шине в распределительном щите, соединенной с врытыми в грунт электродами. Это обеспечит сброс наведенного электричества в почву.

Дачные дела

Если вы до сих пор не определились, какой из способов прокладки кабеля в земле выбрать, рекомендуем последовать нашим простым советам. Существует больное множество способов осуществления этой задачи. Профессионалы до сих пор не могут определиться, какой способ лучше – земной или воздушный.

Мы предлагаем вам отдать предпочтение, все таки земному способу. Это легко объяснить. Обычно расстояние от столба до дома большое и скорее всего вы захотите установить освещение наружного типа. В данных случаях земной способ прокладки кабеля подойдет идеально.

Чтобы проложить электрический кабель под землей выполните простую инструкцию действий. Прежде всего, электрический кабель для прокладки в земле на даче нужно приобрести.

После этого вы можете начать выбирать наиболее подходящий путь прокладки кабеля. В данном случае следует учитывать определенные особенности. Кабель в обязательном порядке нужно располагать в 1 м. от массивных деревьев. Учтите этот нюанс.

Прокладка кабеля – это не такой простой процесс, как кажется на первый взгляд. Нужно следить, чтобы провода не спутывались, и не стоит располагать его в местах с повышенной нагрузкой.

Начать стоит с создания простой разметки, а затем перейти к раскопкам. Траншея, где будет находиться кабель должна быть не уже 70 см.

Что касается глубины, то кабельные линии до 20 кВ должны быть заложены на глубину 0,7 м, до 35 кВ — 1 м, при с улицами и площадями — 1м вне зависимости от напряжения, кабельные линии с маслонаполнением должны быть заложены на глубину 1,5м.

После того, как вы создадите необходимую траншею, вы можете приступить к ее фильтрации. Иными словами устраните все камни и другие предметы. Следующим этапом будет создание подушки. Ее лучше делать из такого материала как песок.

Глубина подушки должна быть примерно 10 см. Мы рекомендуем вам отдать предпочтение кабелю АВВг. Это универсальный вариант. Чтобы обеспечить защиту кабеля, рекомендуем вам использовать асбоцементные трубы. Укладка кабеля должна быть свободной, чтобы на него не оказывалось лишнее давление. Мы советуем вам создать отдельный план расположения кабеля.

Важно! Молниеотвод в частном доме, тут!

После всех подготовительных этапов, вы можете приступить к засыпанию кабеля. Это следует сделать песком. Его слой должен быть не менее 10см. Завершающим этапом станет прокладка сигнальной ленты. Финальной стадией станет засыпание траншеи землей.

Прокладка электрического кабеля под землей

Прокладка электрического кабеля под землей должна осуществляться с соблюдением всех технических норм. Вы должны знать, что лучше запланировать трассу изначально, ее радиус должен иметь четко определенные размеры, которые не должны превышать допустимую норму для каждого отдельного кабеля.

Вы должны учесть наличие распределительных муфт. Кабель необходимо доставить на кабельных барабанах, которые в свою очередь доставляются на специальных автомобилях.

Вы должны учесть, что барабаны следует выгружать очень аккуратно. Мы рекомендуем вам обратиться к специалисту, если вы сомневаетесь в своих возможностях. Прокладка кабеля под землей требует ответственной подготовки и необходимых знаний.

Прокладка электрического кабеля в земле

Уделите внимание выбору кабеля. Успешная прокладка электрического кабеля в земле зависит в первую очередь от его качества

Мы рекомендуем вам отдать предпочтение медным кабелям

Мы рекомендуем вам отдать предпочтение медным кабелям.

Они должны быть бронированными. Кабель, который вы должны приобрести должен в обязательном порядке иметь техническую документацию, в которой и будет указывать, для чего именно он предназначается.

В нашем случае – это прокладка в земле. Укладывать кабель стоит только со специального барабана. Вы должны это учесть.

Сам кабель должен также иметь определенную защиту. Пусть это будет стальная оплетка. Такой кабель будет стоить дороже, но вы не усомнитесь в его качестве не на минуту.

Учтите все приведенные рекомендации, и вы успешно произведете прокладку электрического кабеля в земле

Отдельное внимание стоит также уделить технике безопасности. Используйте специальную одежду и точно проводите необходимые расчеты

Кабель должен ложиться с определенным запасом

Кабель должен ложиться с определенным запасом.

Это очень важно. Не допускайте натяжение кабеля

Запас должен составлять примерно 2 %

Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм

Запас должен составлять примерно 2 %. Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм.

Разработка трассы

Обычно трасса подземной кладки электрического кабеля от столба к дому начерчена в проекте, поэтому все, что остается владельцу дома – это выполнить все основные указания. Тем не менее, разрабатывая трассу электричества непосредственно на собственном участке, схему необходимо разработать самостоятельно.

Наиболее дешевый и выгодный вариант в этом случае – это прямая линия от одного пункта до другого. Но подобная трасса в реальности практически не встречается, так как чаще всего это обычная ломаная линия. А причиной тому является наличие большинства различных препятствий на территории участка.

Порядок прокладки кабеля в земле

Выкопав траншею, нужно:

  • Убрать из нее корни, камни и другие предметы с твердыми и острыми краями, иначе при укладке они могут стать причиной повреждения изоляции.
  • Выровнять дно, а затем утрамбовать. Идеальной ровности добиваться необязательно, главное – чтобы не было резких перепадов.
  • Засыпать дно песком и разровнять таким образом, чтобы толщина слоя составляла приблизительно 0,1 м. Подойдет обычный карьерный песок из котлованов, но в нем не должно быть посторонних предметов, способных повредить электрокабель, поэтому перед засыпкой он должен быть просеян. Чтобы на дне не было явных неровностей, этот материал после засыпки в траншею тоже нужно утрамбовать.

  • Осмотреть изоляцию электропроводов для выявления возможных повреждений. Если есть возможность, прозвонить их мегаомметром, чтобы проверить на обрыв (за неимением этого прибора можно воспользоваться обычным мультиметром). Обнаружив повреждения, их нужно заделать.
  • Уложить кабель на песчаное дно траншеи легкими волнами, без натяжки.
  • Зарисовать план прокладочной трассы, отметить на нем ориентиры и расстояния до объектов – это упростит в дальнейшем ремонтные работы, если в них возникнет необходимость.
  • Засыпать уложенный электрокабель сверху песком, также предварительно просеяв материал. После этого песчаный слой (приблизительно 0,1 м), нужно утрамбовать ногами.
  • Следующим слоем насыпать ранее вынутый грунт, также удалив из него опасные для проводки предметы, выровнять и утрамбовать. Толщина этого слоя должна быть равна 0,15-0,2 м.
  • Затем канава полностью засыпается землей несколько выше уровня поверхности. Это нужно для того, чтобы после естественного уплотнения и оседания почвы на месте укладки не образовалось углублений.

После выполнения перечисленных этапов линию можно подключить к нагрузке, предварительно прозвонив ее для проверки на целостность.

Теперь вы знаете, как проложить кабель в земле с соблюдением установленных норм. Далее мы рассмотрим несколько нюансов, касающихся этой работы.

Какие кабеля можно использовать?

Чтобы проложить кабель под землей, необходимо использовать материалы с высоким уровнем защиты от влажности. Обязательно должна присутствовать жесткая оболочка, чаще всего применяется именно винил или полиэтилен. Именно такого рода кабеля чаще всего и используются:

  • ВВБ – бронированный кабель;
  • ВВБбГ – броня с гидроизоляцией;
  • ВБбШв – броня с полиэтиленовым шлангом.

Стоимость таких кабелей достаточно высокая, но и срок службы достаточно долгий. Такие кабеля можно использовать для введения электричества от столба к дому.

Выбирая тип брони кабеля, особое внимание уделите уровню кислотности почвы, количеству крупных камней и препятствий, а также количеству строительного мусора. В случае с нейтральными почвами, в которых присутствует небольшое количество камней, достаточно будет использовать стальную броню, которая станет отличным вариантом и для глинистых, суглинистых почв

Если на территории вашего дома наблюдается щелочная или кислотная почва, то здесь уже возникает необходимость в свинцовой или же алюминиевой броне.

Что касается разводки сети по участку, то для этих целей достаточно будет более дешевых проводников. А вообще, лучше все же не экономить в данном вопросе, и отдать предпочтение дорогим вариантам с хорошей и надежной защитной оболочкой. В противном случае, ремонт в дальнейшем и возможные поломки могут обойтись гораздо дороже. Что уж остается говорить о безопасности.

Так что лучше не экономьте, и заранее закупайте качественные материалы. Иначе вы рискуете столкнуться с проблемой капитального ремонта через пару лет, при котором понадобится заново прокладывать всю трассу, что обойдется гораздо дороже.

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

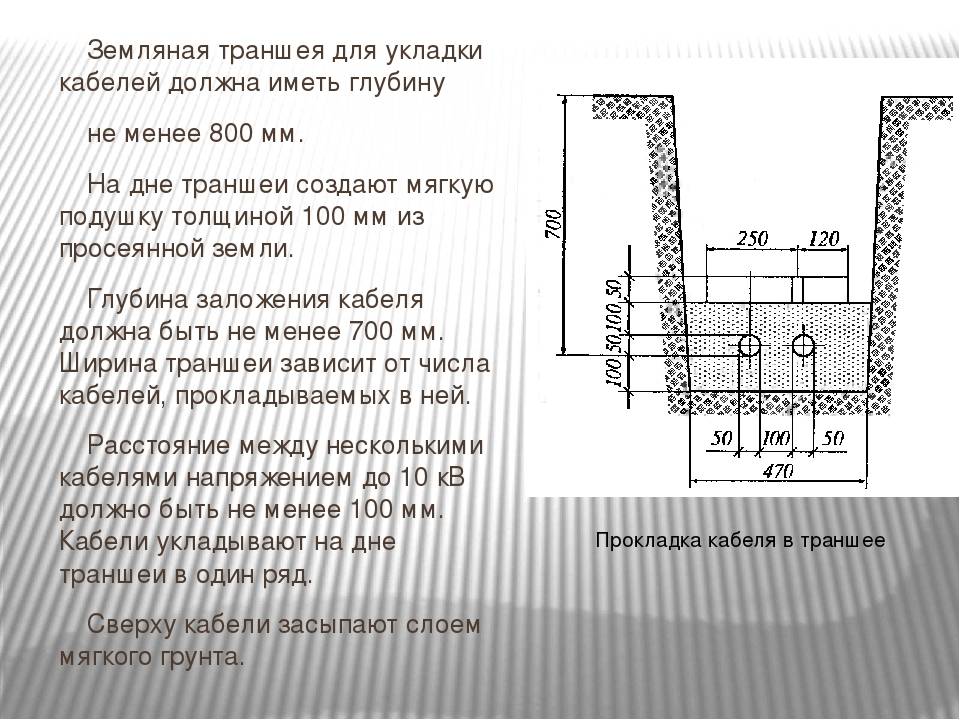

  • Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
  • На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
  • Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
  • Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
  • Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

Резкие повороты траншеи делать не рекомендуетсяИсточник russtroy40.ru

  • Расстояние между другими кабелями или коммуникационными линиями в грунте должно быть не менее 0,15 м.
  • Если в траншее находится несколько проводов разного типа и назначения, между ними надо обеспечить зазор 10 см.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами. Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия

Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

Укладка делается свободно, волнамиИсточник amadey.e4u.ru

Достоинства и недостатки подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

  • Надёжная защита кабеля от внешних воздействий.
  • Отсутствие на участке дополнительных элементов – столбов, опор и прочих конструкций.
  • Не требуется уход или обслуживание.
  • Вес и размер кабеля не имеет значения, нет нужды учитывать несущую способность опор и ветровую нагрузку.
  • На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
  • Верхний слой почвы пригоден для посадки огородных растений.
  • Все расходы разовые, в отличие от воздушного способа, где постоянно требуется ремонт опор или замена повреждённого кабеля.

К недостатками подземной прокладки относятся:

  • Необходимость производить земляные работы, иногда вручную.
  • Надо учитывать массу нормативных значений. В частности, необходимо знать, на какую глубину закапывать электрический кабель в частном доме.
  • Визуальный контроль за состоянием кабеля отсутствует.
  • Есть возможность деформирующих воздействий земляных пластов, или проникновения воды.
  • При необходимости ремонтных работ, приходится почти полностью повторять процедуру укладки.

Несмотря на некоторые недостатки, подземная прокладка считается наиболее удобным и безопасным вариантом.

Под землёй кабель должен быть надёжно защищёнИсточник квант-спб.рф

Расстояние между кабелями

При установке линии в одной траншее разрешается размещать не больше 6 кабелей. Но прокладывать их необходимо на определенном расстоянии, чтобы не возникло замыкания, выхода из строя всей электрической линии. Между проводами должен быть промежуток не меньше 10 см.

Но не стоит забывать про показатель мощности кабелей, именно от него зависит расстояние между линиями во время параллельной установки по горизонтали:

  1. Между силовыми проводами с показателем мощности до 10 кВ должно быть не больше 10 см;

  2. Между линиями 20-35 кВ промежуток должен составлять 25 см;
  3. Расстояние между кабелями, которые применяются производствами, между силовыми проводами и линиями связи должно быть 50 см;
  4. Между маслонаполненными проводами с мощностью 110-220 кВ и другими коммуникациями должно быть 50 см и более.

Кабельные маслонаполненные линии отделяются друг от друга железобетонными плитами, которые устанавливаются на ребра.

Технология укладки

В первую очередь при прокладке кабелей под землей, необходимо позаботиться о траншее. Подходящая глубина при этом составляет 70-80 см. В особых случаях можно эту глубину немного уменьшить, но прокладка линий должна быть в трубах или в защитной оболочке.

Использовать металлические трубы для этого категорически не рекомендуется, хотя бы по причине их жесткости. К тому же, прокладывая кабеля в металлических трубах, возникает необходимость и сваривании их по длине всей трассы, что вызывает дополнительные расходы во времени и в материальном плане.

Пользуясь футлярами из труб, оптимальнее всего края заделывать, чтобы исключить попадание в них земли и воды. Для этого проще всего применять монтажную пену, но можно также использовать цементно-песчаный раствор или даже вымоченную ветошь. Отталкивайтесь от собственных удобств и бюджета, но помните, что кабеля внутри труб не должны быть слишком натянуты, должна присутствовать слабина.

Вторым важным вопросом после глубины является ширина траншеи. В случае с одним кабелем, она должна быть не менее 25-30 см. Если кабелей два и больше, то между каждым из них должно быть расстояние в 10 см, а от крайних кабелей до стенок расстояние должно составлять около 15 см. Таким образом и определяется подходящая ширина траншеи.

Глубина прокладки электрокабеля в грунте

Глубина прокладывания электрических кабельных линий должна в полной мере обеспечить безопасность эксплуатации.

Согласно ПУЭ заложение кабеля производится:

  • при напряжении линии до 20 кВ на глубине не менее 0,7 м.
  • при напряжении линии от 20 кВ до 35 кВ на глубине не менее 1,0 м.

Глубина заложения не должна быть менее 1,0 метра в местах пересечения кабельных линий улиц и площадей независимо от напряжения.

Прокладка кабельных линий напряжением 10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.

При пересечении кабельной линией автомобильной или железной дороги, трасса должна прокладываться в блочном или трубном туннеле, на глубине 1 м от полотна и полуметра от дна водоотводного кювета.

При прокладке на глубине 1-1,2 м кабели (кроме кабелей городских электросетей) допускается не защищать от механических повреждений (п. 2.3.83. ПУЭ), поэтому для снижения материальных затрат на дополнительную защиту кабеля от механических повреждений траншею следует копать на глубину 1,2 метра.

Глубина прокладки кабеля определяется р.ч. и не должна отклоняться от принятой величины более чем на ±10 см. В процессе укладки кабеля эта величина должна систематически контролироваться. Как правило, глубина траншеи должна быть не менее 0,8 м для того, чтобы обеспечить укладку кабеля на глубине не менее 0,7 м от поверхности почвы, или от планировочной отметки. На дне траншеи не должно быть воды.

При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

Необходимость защиты кабельных линий от коррозии должна определяться по совокупности данных измерений и химического анализа почвы.

Для защиты кабелей следует применять трубы (асбестоцементные, безнапорные пластмассовые, бетонные, керамические, чугунные), при этом диаметр труб должен быть не менее полуторакратного наружного диаметра кабеля.

Вся процедура подземной прокладки кабелей включает в себя несколько этапов:

  • выбор и согласование трассы прокладки кабеля,
  • разметка и разбивка трассы,
  • рытье траншеи,
  • обустройство подсыпки (подушки) из мелкой земли без камней или песка,
  • укладка защитных труб (в том случае, если предусмотрено проектом),
  • приемка траншеи под прокладку кабеля,
  • подготовка кабеля к прокладке,
  • прокладка кабеля (если кабель прокладывается в трубах, то протяжка кабеля в трубах),
  • установка соединительных муфт,
  • засыпка кабеля мелкой землей без камней или песком,
  • защита кабеля красным глиняным кирпичом или асбоцементными плитами,
  • прокладка сигнально-предупредительной ленты (если предусмотрено проектом),
  • составление акта скрытых работ,
  •  испытания кабельной линии и засыпка траншеи грунтом.

Самостоятельная копка траншей


Прокол дороги для водопровода Возводя частный дом, коттедж или дачу, при небольшом объеме работ выгоднее быстро прокопать траншею для водопровода своими руками, не прибегая к услугам дорогостоящей техники и специалистов. Данный процесс состоит из таких этапов:

  • разметка контура траншеи при помощи кольев и капронового шнура;
  • снятие плодородного слоя почвы и складирование его на расстоянии не менее 1 метра от края рва;
  • выемка нижележащих слоев почвы и укладка их отдельно от плодородного слоя;
  • укрытие вынутого из траншеи грунта полиэтиленовой пленкой для исключения его размыва и намокания под дождем;
  • укрепление стенок рва досками и распорками, чтобы избежать их осыпание.

Техника безопасности

При монтаже кабеля соблюдают следующие правила:

  1. Разгрузку барабана с кабелем производят с помощью грузоподъемной техники.
  2. При его перекатке принимают меры по предотвращению захвата одежды монтеров выступающими частями.
  3. Барабан перемещают только по горизонтальной поверхности, находиться на его пути запрещено.
  4. При перекатке бобины не приближаются к траншее ближе 1 м.
  5. Кабель разматывают, надев брезентовые рукавицы.
  6. Проводник переносят на плече, обращенном в сторону траншеи; все работники должны находиться по одну сторону от него.
  7. Максимально допустимая нагрузка на 1 рабочего – 35 кг.
  8. Наткнувшись при рытье траншеи на коммуникации, не обозначенные на плане, работы приостанавливают и приступают к поиску владельца или эксплуатирующей организации.

В местах поворотов трассы запрещено стоять внутри угла, поддерживать кабель или тянуть его вручную. Здесь устанавливают специальные ролики.

Испытания кабельной изоляции с применением мегаомметра имеет право проводить только сертифицированный монтер. Это связано с тем, что в процессе работы данный прибор генерирует напряжение до 2500 В. После проверки нужно разрядить кабель на землю либо закоротить его жилы.

Требования к подземной прокладке кабелей

Правила монтажа силовой линии в траншее изложены в п. 2.3.83 ПУЭ и последующих, а также в СНиП 3.05.06-86. Для кабелей напряжением до 20 кВ, к которым относятся бытовые на 220В, 380В и промышленные на 10 кВ, минимальная глубина составляет:

  • под участком, не подверженным нагрузкам (газоны и т.п.), – 0,7 м;
  • под дорогой, асфальтированной площадью, тротуаром – 1 м.

Для ввода в дом разрешается уменьшить этот параметр до 0,5 м, но только на участке длиной не более 5 (м).

Если в траншее нужно проложить несколько кабелей, минимальное расстояние между ними составляет 10 см.

Наименьшая дистанция между трассой и различными объектами на участке (м):

  • фундаментом – 0,6;
  • силовой или коммуникационной линией сторонней организации – 0,5;
  • деревом – 2;
  • кустарником – 0,75;
  • трубопроводом, канализацией – 1;
  • теплопроводом, например ГВС – 2;
  • газопроводом с давлением до 0,588 Мпа – 1, выше 0,588 Мпа – 2.

Запрещено укладывать проводник над и под кабельными трассами и трубопроводами. Их можно только пересекать, при этом обе линии должны быть разделены слоем земли толщиной не менее 0,5 м.

Рекомендации

Перед тем, как начать укладку кабеля в землю и после засыпки, необходимо проверить сопротивление изоляции. С этой целью требуется воспользоваться специальным прибором под названием мегаомметр, который, подавая высокое напряжение, проверяет качество и состояние изоляционного покрытия.

После того, как проведете проверку, следует снять остаточное напряжение. Для этого необходимо закоротить провода на землю

Но учтите, что данная процедура требует особой осторожности, так как при качественной изоляции и при длинной трассе возможно очень большое напряжение. В связи с этим, работая с омметром и снимая остаточное напряжение, рекомендуется воспользоваться специальными диэлектрическими перчатками и очками

В случае отсутствия омметра, подойдет и самый обыкновенный тестер или же вольтметр. С их помощью можно обнаружить пробой, прозвонив все проводники один с другим.

Во время укладки необходимо проследить, чтобы не было никаких повреждений изоляции, поэтому после укладки рекомендуется прозвонить провода. Непосредственно в землю лучше закапывать цельные куски кабелей без соединений, но в случае отсутствия таковой возможности, соединение необходимо делать над поверхностью земли и посредством специальных монтажных коробок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
