Лёгкая транспортировка урожая: как изготовить прицеп для мотоблока своими руками

Сборка прицепа для мотоблока

Перед тем как к мотоблоку прицепить автомобильный прицеп своими руками, надо разобраться с тем, как его сделать.

Сварочный аппарат — часто используется при создании самодельного прицепа

Необходимые инструменты

Прежде чем приступить к созданию мотоблочного прицепа, необходимо ознакомиться с перечнем инструментов, которые будут использоваться во время проведения работ.

Необходимо заранее подготовить следующее:

• сварочный аппарат для соединения металлических компонентов конструкции;
• болгарка и нарезные диски, которые будут использоваться для распиливания железных деталей;
• инструменты для определения размеров прицепа для мотоблока — рулетка, линейка и угольник;
• дрель для просверливания крепежных отверстий.

Также для создания прицепного устройства может понадобиться молоток, тиски и зажимы для сварки.

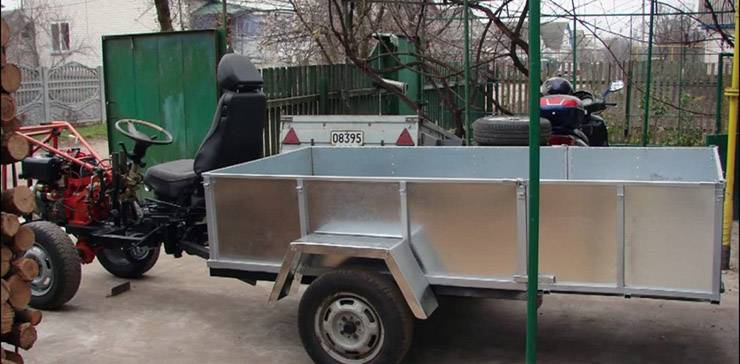

Вариант самодельного устройства

Какие материалы могут понадобиться

Перед тем как сделать прицепное устройство к мотоблоку, необходимо обязательно ознакомиться с перечнем материалов, которые можно для этого использовать. Например, раму делают из металлических труб, швеллеров, стальных балок и уголков.

Колесную ось изготавливают из металлических прутьев диаметром от 3-4 сантиметров. Его длина не должна быть больше 100 сантиметров. Прут нужно присоединить к опорам рамы.

Кузов изготавливается из обычных деревянных досок. Однако некоторые предпочитают пользоваться железными листами. Они позволяют сделать конструкцию более прочной.

Выбирая материалы для создания мотоблочного прицепа, не стоит забывать о колесах. Их можно снять с автомобилей или мопедов. Довольно часто используют задние колеса с мотоциклетных колясок.

Металлические трубы — нужны для создания надежного корпуса конструкции

Чертеж

Перед тем как начать собирать прицеп для мотоблока, необходимо создать его чертеж. Он нужен, чтобы определиться с габаритами устройства и его конструкционными особенностями.

Для начала необходимо разработать общий чертеж. На нем отмечаются:

• колеса;
• рама;
• кузов;
• кардан;
• водило.

Затем необходимо разработать подробный чертеж рамы. На нем указываются ее габариты и расположение основных деталей. Также может пригодиться дополнительный чертеж водила.

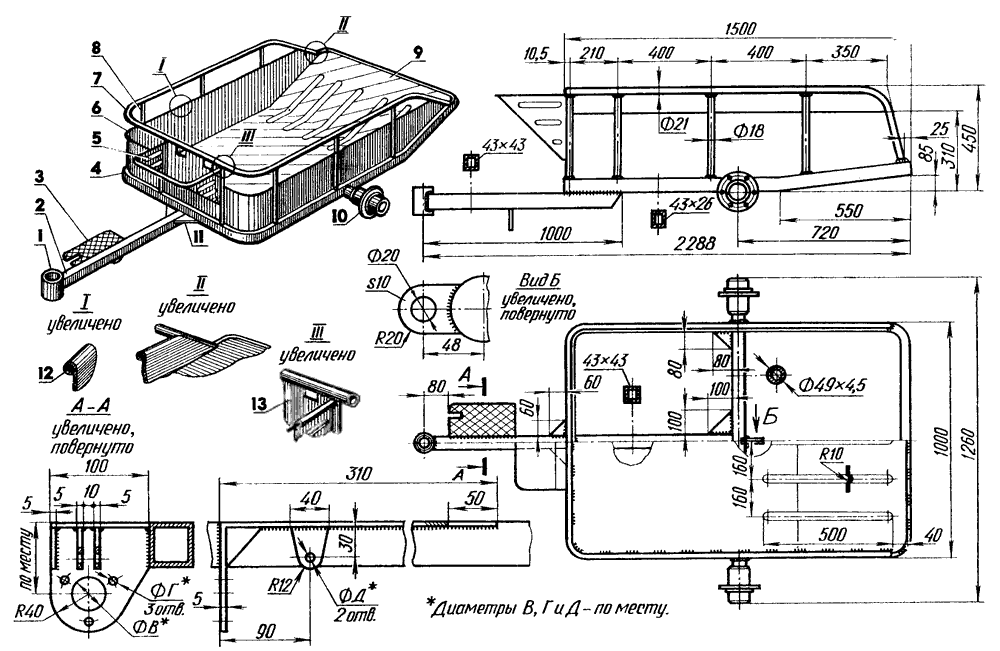

Чертеж простой тележки для мотоблока

Ходовая часть

Собирая прицеп, особое внимание надо уделить его ходовой части. Для начала необходимо подготовить колесную ось. При этом колеса можно использовать любые

Однако для облегчения управления и повышения безопасности езды лучше пользоваться резиновыми

При этом колеса можно использовать любые. Однако для облегчения управления и повышения безопасности езды лучше пользоваться резиновыми.

Ось должна привариваться к шарниру и лонжеронам. При этом приваривать изделия надо в нескольких точках, чтобы крепление было более надежным. Для того, чтобы сделать крепление еще крепче, можно воспользоваться металлическими уголками.

Нельзя делать ось слишком длинной, так как из-за этого она может начать выступать за пределы кузова. Примерный чертеж сцепки универсальной для мотоблока

Кузов и обшивка каркаса

Создание кузова начинается с установки бортов. Передние и боковые необходимо соединить намертво, чтобы они не болтались. Задний борт устанавливают на петли и делают съемным.

Сборка съемного борта осуществляется в такой последовательности:

1. Установка бортовой рамы.
2. Подгонка металлического листа под габариты установленной рамы.
3. Вырезание и установка бортового полотна.

После крепежа бортов необходимо установить днище. Его соединяют с основным каркасом при помощи сварки. Привариваться дно должно каждые 4-5 сантиметров. При желании можно дополнительно использовать заводские металлические болты.

Металлические листы – качественный материал, который часто используется для обшивки кузова

Другие детали конструкции

После того как будет завершено создание кузова и монтаж ходовой части, приступают к установке тормозов. На мотоблочный прицеп можно поставить тормозную систему автомобиля.

Чтобы сделать тормоза более надежными, устанавливается еще один фиксатор для рычага.

Двухосный прицеп для минитрактора своими руками — Спецтехника

:: Портал автолюбителей :: • Просмотр темы — Зарегистрировать самодельный прицеп.

Если конструктор с таким прицепом успешно прошёл техосмотр и получил номер, то какие проблемы? С одной стороны обтекаемый кузов и надёжное шасси переделки, именно так прицеп проходит тех.

осмотр- как переделанное транспортное средство, а не полностью самодельная конструкция. С другой стороны- это же задняя половина автомобиля, зачастую с оригинальным салоном и пассажирскими местами.

Может возникнуть желание пересадить пассажиров из салона автомобиля- тягача. А вот этого делать не стоит. ПДД запрещает перевозку пассажиров как прицепе, так и в салоне буксируемого автомобиля.1.

Что то хлипким выглядит дышло прицепа, да и сцепное устройство не впечатляет. С другой стороны, сегодня сертификация самодельного прицепа, построенного «с нуля», отличается от оформления вот такой «переделки» большими требованиями.

А у «переделки»- всё заводское. Но я бы не согласился перевозить людей в таком прицепе.:: Портал автолюбителей :: • Просмотр темы — Зарегистрировать самодельный прицеп.2.

Достаточно ввести в поиск слова «самодельный прицеп» и открывается целая коллекция таких переделок. Популярность переделки из легковушек и микроавтобусов заслужили благодаря большому предложению машин,пострадавших в автоавариях.

А фантазия конструктора не знает границ. oldbusclub.ru3. У большинства прицепов, переделанных из задней половины автомобиля той же модели, присутствует совершенно плоская лобовая панель.

Не мудренно, такой прицеп находится в зоне разрежения обтекающего воздуха за тягачём.Клуб караванеров Украины • Просмотр темы — Прицепы из ….4.

Тут важно расчитать безопасную нагрузку на «фаркоп» буксирующей машины, чтобы не нанести повреждения элементам днища и не разгрузить передние колёса до потери управляемости. Авто-Мото Самоделки — Просмотр темы — ПРИКОЛЬНЫЕ Самодельные ПРИЦЕПЫ5

Серьёзным мужикам- двухосный прицеп

Как обеспечивается поворот передних колёс прицепа? Раньше в Риге ездили спарки троллейбусов

Серьёзным мужикам- двухосный прицеп. Как обеспечивается поворот передних колёс прицепа? Раньше в Риге ездили спарки троллейбусов

Авто-Мото Самоделки — Просмотр темы — ПРИКОЛЬНЫЕ Самодельные ПРИЦЕПЫ5. Серьёзным мужикам- двухосный прицеп. Как обеспечивается поворот передних колёс прицепа? Раньше в Риге ездили спарки троллейбусов.

Иногда можно видеть буксируемый грузовик на жёсткой сцепке, в кабине которого отсутствует водитель. Рулевая трапеция переднего моста сама следует по колее тягача. При условии, что схождение и развал передних колёс в норме.

Chevy-Niva :: Просмотр темы — Самодельный прицеп6. Вот так, стол есть- будет что и на стол поставить. Chevy-Niva :: Просмотр темы — Самодельный прицеп7. Какой симпатичный автопоезд.

В городе без проблем можно маневрировать на забитых машинами улицах.Фото — VW-прицеп8. А вот это уже более высокий уровень безопасности. Всё зависит от  сцепки тягача с прицепом. Прицеп шарнирно соединён с тягачём как внизу, на уровне «фаркопа», так и на уровне крыши особой крестовиной.

Мастер, Фотки из сети, автомобиль, безопасность, техника, технологии

Posted on Jan. 11th, 2014 at 06:30 pm | Link | Leave a comment | Share

Как, сделать, двухосный, прицеп, своими, руками, для, минитрактора

Прицеп сделана своими руками

31 Jan 2013 — 1 min — Uploaded by sasha kupichсамодельный двуосный прицеп на минитрактор … Прицеп двухосный. … Прицеп для мотоблока своими руками, подробное описание …

30 Jan 2013 — 2 min — Uploaded by SerhiyK ChannelИзготовление осевого конца на балку двухосного легкового прицепа ( Реставрация … Прицеп для длинномерных грузов и не только.

Советы при эксплуатации прицепа для мотоблока

Собрав прицеп своими руками, следует провести его испытание и при необходимости провести регулировочные работы. Особенно это касается ходовой части телеги, так как основной вес приходится на кузов.

Следует проверить ходовые качества без груза и с грузом: свободный ход колёс, направление вращения колёс, центр тяжести с грузом.

Сначала проверяются ходовые качества телеги без груза в движении, проверяется движение колёс, давление в шинах, тормозная система, крепления частей кузова, отсутствие скрипов, неприятных звуков. Только после такой проверки проводится аттестация тележки с грузом.

Используя тележку следует учесть, что заполнение телеги грузом может происходить только тогда, когда она зафиксирована в горизонтальном положении и стоит на тормозе. Груз размещается по поверхности кузова равномерно, центр тяжести должен быть в районе оси тележки.

Если кузов опрокидывающийся, то загрузку необходимо выполнять сначала с противоположного борта, предварительно зафиксировав узел сваливания груза в закрытое положение и закрепить борта.

Для выполнения сваливания груза борт освобождается от фиксации, узел сваливания открывается и происходит сбрасывание груза с телеги. После очищается кузов от остатков мусора и загрязнений.

Необходимо не менее одного раза в год выполнять заполнение подшипников смазкой, производить регулировку тормозов и тяг. Следует периодически проверять состояние крепёжных частей. Оставляя телегу на длительное хранение нужно позаботиться о защите элементов от коррозии, разрушения от осадков и механических воздействий.

На такой тележке передвигаться по дороге общего пользования нельзя, потому, что она не имеет регистрации транспортного средства, передвигается с малой скоростью. Следует не допускать к пользованию данного механизма детей младше четырнадцати лет.

https://youtube.com/watch?v=L72n0nmncxk

Прицеп к мотоблоку своими руками: чертежи

Перед вами чертеж прицепа, который который легко сделать своими руками

• 1 — кронштейн для навесного оборудования мотоблока;
• 2 — консоль соединения; 3 — водило прицепа;
• 4 — место для ног водителя (для этого можно приспособить двадцатимиллиметровую доску);
• 5 — сиденье оператора;
• 6 — рама прицепа;
• 7 — кузов прицепа;
• 8 — опорная балка;
• 9 — болт М8 для крепления дышла к корпусу продольного шарнира;
• 10 — упорное кольцо (берем трубу 58х4);
• 11 — колесо прицепа;

Чертеж рамы самодельного прицепа

• 1 — раскос рамы (берем стальной уголок 21х21х3);
• 2 — рамка сиденья ( берем стальной уголок тех же размеров);
• 3 — стояк рамы (из трубы 50х25х4);
• 4 — стойка сидения (делаем при помощи уголка 40х40х4);
• 5 — передний подкос ( из трубы 50х25);
• 6, 15 — продольные лонжероны (стальной уголок 40х40х4);
• 7,8 — правые опоры колесной оси (берем стальной уголок 32х32х4);
• 9 — задние подкосы (из трубы 50х25);
• 10 — усиливающая поперечина (уголок 40х40х4);
• 11 — корпус продольного шарнира (берем трубу 58х4);
• 12 — колесная ось;
• 13, 17- поперечные лонжероны (40х40х4);
• 18 — две косынки прицепа.

Как сделать днище тележки

Самым ненадежным, но быстрым способом изготовить днище для телеги является выполнение работ, применяя обрезную деревянную доску. Однако, если вы хотите получить прочное и долговечное устройство, то дно следует в качестве материала использовать металлические листы толщиной не менее 2 миллиметров. Тележка с таким днищем прослужит много лет, не прогнивая и не требуя частого ремонта.

Когда все промежуточные действия и составные части выполнены, можно приступать к сборке агрегата. Для этого лучше соблюдать определенную последовательность:

1. Основную трубу приваривают к дополнительной, выполняющей ось для телеги. Можно также использовать любой готовый колесный узел транспортного средства.
2. Сцепку мотоблока крепят к противоположной стороне трубы. Нужно убедиться в прочности сварки, чтобы в самый ответственный момент не отделились сваренные детали.
3. Закрепляют прочно ступицы на концы главной оси, лучше всего также применяя сварку.
4. Далее следует насадить колеса, зафиксировать их гайками и болтами, надежно и плотно закрутив, чтобы не потерять диски по дороге.
5. Следом к началу трубы присоединяют приспособление для стоянки, чтобы прицеп занимал горизонтальное положение, когда он отцеплен от мототехники и стоит без работы.
6. Последним этапом является присоединение кузова и крыльев.

После выполнения всех действий тележка почти готова к использованию. Следует просто прикрепить кресло и подножки для человека, который будет управлять агрегатом. Для этого используется руль и соответствующие рычаги. Удобство и комфорт водителя можно улучшить, приделав к сиденью спинку и обив ее мягким материалом, или просто подложив под спину подушку.

Это интересно: телега для мотоблока Нева.

Ознакомившись с тем, как сделать телегу к мотоблоку, вы можете легко и просто, следуя изложенным инструкциям, изготовить устройство своими руками, значительно уменьшив материальные затраты, и получить отличного помощника при работе в саду и приусадебном участке, который позволит не только сохранить силы, но и сократить время. Вы сможете, не задумываясь, заниматься перевозкой собранного урожая, различных удобрений, материалов для строительства, используя для этого не автомобиль, а мотоблок.

Сборка

После подготовки всех элементов конструкцию собирают в единое целое. Кузов крепят к раме по всему периметру (для цельной жесткой системы) или соединяют петлями (для самосвального типа).  В последнем случае петли приваривают к задней части рамы и днищу кузова.

Раму ставят на ходовую часть и приваривают. Для повышения прочности в точках крепления устанавливают дополнительные опоры. Соединение должно выдерживать вес груженого прицепа при перемещении по неровной местности.

В передней части кузова ставят автомобильное водительское кресло. Его можно заменить небольшой тумбой с мягким сиденьем. К дышлу приваривают подставку для ног.

Рядом с подставкой устанавливают педаль тормоза, подключают ее к тормозному тросу. Обратный конец троса соединяют с тормозной системой обоих колес.

Прицеп соединяют с мотоблоком с помощью соединительных элементов на дышле, проверяют плавность передвижения. После тестового заезда тележку заполняют грузом для проверки прочности.

Разновидности прицепных устройств для мотоблока

У одноосной садовой техники, как правило, имеются узлы сцепки впереди и сзади. То, что присоединяется на колесную пару непосредственно, принято называть навесными приспособлениями, а все, что крепится через специальную сцепку – прицепными устройствами. Последние делятся на узкоспециализированные и многофункциональные.

Первый тип – это борона, которую мотоблок тащит за собой, или же картофелесажалка. Есть и специализированные приспособления, например – лыжный модуль для глубокого снега, в качестве прицепа сзади крепятся двухместные сани-волокуши на длинных полозьях. Второй тип – это посадочно-рулевые устройства или, проще говоря, адаптеры. Они абсолютно универсальны, то есть являются всего лишь промежуточными звеньями между мотоблоком и приспособлениями, которые предназначены для обработки земли.

Картофелесажалка за мотоблоком

Иными словами, к двухосной технике можно пристегнуть борону напрямую и идти рядом, довернув руль вправо или влево, либо, установив посадочный модуль, прицепить позади него. В этом случае оператору обеспечивается более комфортное управление мотоблоком, кроме того, адаптер позволяет навесить сразу 2 устройства, впереди и сзади. Выглядит адаптер обычно, как продольная балка с собственной колесной базой, сверху установлено сиденье, и имеется площадка для ног.

Отдельно стоит упомянуть прицепы тележечного типа, поскольку, с одной стороны, они узкоспециализированные и предназначены только для перевозки грузов, однако на них можно перевозить что угодно. Прицеп представляет собой вариант адаптера, но колесная ось у него значительно сдвинута назад и удлинена, поскольку именно поверх нее обычно устанавливается довольно емкий кузов, жестко укрепленный или самосвального типа. Существует довольно много модификаций, которые различаются по материалу, из которого выполнен кузов, колесной базе и максимальной нагрузке.

Виды прицепов

Перед началом работы стоит учесть, что размеры будущей конструкции напрямую будут зависеть от мощности самого мотоблока. Условно все прицепные устройства делят на 3 группы:

1. Легкие одноосные тележки (больше подходят для мотоблоков, имеющих мощность в пределах 5 л.с.), с размерами 1 на 1 м или чуть больше, выдерживающие до 300 кг веса.
2. Прицепы средней грузоподъемности (выбираются для мотоблоков с мощностями от 5 до 10 л.с.). Здесь уже можно предусмотреть размеры до 1 м на 1,5 м, ведь они будут выдерживать грузы до 500 кг.
3. Тяжелые прицепы, совмещаемые с более сильными агрегатами. Они чаще всего бывают с двумя осями (т.е., на четырех колесах), да и размеры соответственно можно выбирать в пределах 1,2 на 2 м.

После того, как выбраны размеры прицепа для мотоблока, стоит задуматься об используемых материалах и базовых узлах будущего детища.

Варианты обшивки каркаса

Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.

1. Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
2. Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
3. Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.

Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.

Создание рамы

Процесс создания рамы достаточно прост, особенно если вы работали с болгаркой и стальными профилями. Первым делом делаем нужные замеры и свариваем все части

Но важно учесть, что поверхность профилей должна оказаться ровной, иначе листы будут располагаться неудобно и криво. Само дно можно создать из фанеры, только обязательно достаточно толстой. Крепление должно выполняться винтами к раме, винты не должны выпирать на поверхности, иначе это создаст дискомфорт при выгрузке

Некоторые специалисты для лучшего результат обрабатывают поверхность дна или устанавливают тонкий лист металла.Колеса для прицепа квадроцикла выбираются на ваше усмотрение и исходя из того, какая используется ось. Обычно применяют автомобильные колеса, но должны быть небольшого радиуса и не слишком тяжелые. В противном случае прицеп получиться увесистым и технике будет трудно тащить его в нагруженном состоянии. Простой прицеп должен получиться с весом 50 кг

Крепление должно выполняться винтами к раме, винты не должны выпирать на поверхности, иначе это создаст дискомфорт при выгрузке. Некоторые специалисты для лучшего результат обрабатывают поверхность дна или устанавливают тонкий лист металла.Колеса для прицепа квадроцикла выбираются на ваше усмотрение и исходя из того, какая используется ось. Обычно применяют автомобильные колеса, но должны быть небольшого радиуса и не слишком тяжелые. В противном случае прицеп получиться увесистым и технике будет трудно тащить его в нагруженном состоянии. Простой прицеп должен получиться с весом 50 кг

Также обратите внимание, что регистрацию подобного оборудования сделать не получиться, так как квадроцикл не предполагает использование прицепа ввиду отсутствия дифференциала

Необходимые инструменты и материалы

Для качественного выполнения работ по сборке прицепа подготавливают следующий инструмент:

• аппарат для проведения сварочных работ;
• болгарку для обрезки материала с комплектом отрезных кругов;
• рулетку и линейку, транспортир и угольник;
• средства разметки (мел, чернила, маркер);
• ударный инструмент (молоток), зубило и плоскогубцы;
• тиса для крепления деталей, струбцины и зажимы;
• электродрель с набором сверл различного диаметра для работы по металлу;
• оборудование для установки заклепок в корпусе прицепа.

Для изготовления каркаса прицепа применяют квадратный или прямоугольный металлический профиль, стальную трубу небольшого диаметра, уголки, швеллер. Поддоном прицепа служит стальное полотно толщиной до 2 мм. Для соединения частей конструкции применяют болты, гайки и заклепки. К прицепу добавляются рессоры и балка для крепления колесной пары. В качестве колес хорошо подходят автомобильные от «Москвича» или «Жигулей».

Не забываем про соответствующий инструмент для прицепа

Практические рекомендации

Если мощность техники не превышает 5 л. с., оптимальные размеры прицепа по длине и ширине составят 1,5 и 1 м. Когда параметры кузова рассчитаны, из профтрубы нарезают куски нужной длины и сваривают из них раму. Конструкция получается достаточно жёсткой, поэтому устанавливать по углам усиливающие элементы не нужно. Чтобы шов получился ровным и качественным по всей протяжённости, работать следует на ровной поверхности, лучше всего — с использованием дуговой электросварки.

Сборка и окраска кузова

Борты прицепа обрамляют профилем 25−30 мм. Из листового метали собирают обшивку, которую затем крепят к профтрубе резьбовыми соединениями. Металл для кузова должен быть без следов ржавчины. Если есть коррозия, её удаляют механическим способом, а потом покрывают поверхность грунтующим преобразователем ржавчины. Примеряют кузов к раме. Если все размеры совпадают, выполняют тестовую сборку. Затем разбирают, отставляют кузов в сторону, а раму покрывают масляной краской. Нужно, чтобы нигде не осталось непрокрашенных элементов.

Настил кузова тоже покрывают краской, после чего его устанавливают на своё место. Фиксируют места соединений крепежом, затем окрашивают выступающие части болтов, чтобы в этих местах не появлялась коррозия. Если высохшая краска кое-где отстала при монтаже, эти участки подкрашивают. Из самой толстой трубы делают дышло.

Рулевой механизм

Поскольку конструкция предусматривает откидывающуюся тележку, снизу посередине делают специальные оси. Чтобы откидной механизм не заклинивало при подъёме, необходимо соблюдать соосность. Втулки-усилители крепятся с использованием пластины толщиной 5−6 мм. Такие же детали приваривают к сцепному устройству (дышлу), выполняющему функцию базовой рамы.

Сборка шарнирного соединения своими руками требует повышенной точности. За основу берётся круг из нержавеющей стали диаметром 5 см. Шпильки тоже вытачиваются из стали, только закалённой. Поскольку интенсивность перемещения шарнира будет невысокой, можно обойтись без подшипников, главное — регулярно смазывать механизм.

Когда всё готово, выполняют пробную погрузку и проверяют, нет ли проблем при ходе, во время поворотов, при запуске, останове и т. д. Если техника с прицепом работает нормально во всех режимах, конструкция готова к эксплуатации. Если позволяет мощность мотоблока, на телегу можно грузить от 300 до 700 кг.

Прицеп, сделанный своими руками, обходится в несколько раз дешевле заводского, а служить он будет не один десяток лет. Главное — использовать качественные материалы, соблюдать размеры и аккуратно произвести сборку.

Самостоятельный монтаж мотоблочного прицепа ‒ проще не бывает

Как сделать прицеп к мотоблоку своими руками? Главное, что вам необходимо для экономии затрачиваемых сил и избегания нежелательных ошибок ‒ это правильные чертежи прицепа для мотоблока и схемы.

Подобрав точные чертежи своими руками и размеры планируемого прицепа, нужно просчитать все нюансы при изготовлении.

1. Продумать, для перевозки чего изготавливается телега: будет ли это некрупногабаритный, легкий груз или, скорее всего, тяжелый. Исходя из этого, выбирать материал по прочности для каркаса и обшивки прицепа.
2. Если прицеп будет самосвальным, двухосным, с большой грузоподъемностью, то есть необходимость оснащения его гидравлическим приводом. Это нужно для легкого опрокидывания.
3. Для модели с одной осью (одноосный) вполне хватит устройства ручного типа.
4. Для безопасности телегу, у которой грузоподъемность будет больше 350 кг, необходимо оборудовать механическим самодельным тормозом. Когда мотоблок с тележкой будет достаточно загружен, то при спуске с горки его остановить будет невозможно. Но так как сделать тормоза на прицеп к мотоблоку самостоятельно достаточно сложно, поэтому лучшим вариантом будет помощь квалифицированного человека.

Самостоятельное изготовление прицепа для мотоблока

Для умельцев и любителей техники предлагаем ознакомиться с руководством, как сделать прицеп к мотоблоку из имеющихся в хозяйстве материалов. В качестве примера возьмем одноосную модель.

Разработка чертежей

Во время изготовления прицепа для мотоблока обязательно понадобятся чертежи. Их можно найти в готовом виде. На фото представлена схема с размерами одноосного прицепа. Ее можно взять за эталон или поискать в интернете другие чертежи, после чего доработать их.

Схема должна отображать все узлы конструкции, а также способы крепления элементов. Хорошо, когда вы умеете рисовать чертежи сами. Тогда получится изготовить именно такой прицеп, с которым будет комфортно работать.

Изготовление рамы и кузова

Рама является основой прицепов для мотоблоков. К ней крепится колесная пара и сам кузов. Для ее изготовления берется только металл. Сборка рамы происходит в следующей очередности:

• Саму решетку рамы сваривают из профильной трубы сечением 60х30 мм. Для придания ей жесткости наваривают не менее пяти поперечин.
• По углам прямоугольной решетки приваривают стойки из кусков трубы. К ним будут крепиться борта.
• Снизу под решеткой приваривают две стойки для колесной оси и дышло.
• Рамки бортов сваривают из уголка сечением 25х25 мм. Дальнейшее их крепление к стойкам на решетке зависит от выбранного типа кузова. Рамки открывающихся бортов крепят петлями, а стационарные просто приваривают к стойкам и элементам решетки.

В итоге у вас должна получиться рама, как показано на представленном чертеже.

Установка колесной пары

Снизу рамы приваривали две стойки для колесной пары. Вот к ним теперь нужно закрепить ось. Ее можно снять готовую с легкового авто или сделать самостоятельно. Во втором варианте потребуются ступицы, подшипники, колеса с дисками. Саму ось лучше сделать из стального прута диаметром минимум 30 мм. Принцип сборки колесной пары можно увидеть на фото.

Обшивка кузова

Когда скелет прицепа уже стоит на колесах, можно начинать обшивать кузов. Выбор материала для этих работ невелик. Подходит только два варианта: доски или листовой металл. Что касается дерева, то такой кузов получится не долговечный. Доски от сырости можно защитить пропитками и покраской, но во время погрузо-разгрузочных работ не исключается возможность их повреждения.

Лучшим вариантом является листовая сталь. Для изготовления дна кузова потребуется металл толщиной не менее 3 мм. Борта можно обшить железом толщиной от 1 мм. Некоторые умельцы приспособили для этих целей профнастил.

Неплохой получится комбинированный кузов. Для дна по-прежнему берут листовую сталь, а борта обшивают доской толщиной 15 мм. Здесь даже существует вариант изготовления съемных нашивок. Четырьмя щитами из досок можно наращивать быстро борта, когда в прицепе нужно перевезти легкий, но габаритный груз.

На видео представлен пример изготовления прицепа самосвала для мотоблока:

Изготовление прицепного устройства

Итак, в нашей конструкции осталось не законченное только дышло. Нужно организовать узел, который будет выполнять сцепку мотоблока с прицепом. На каждом агрегате заводского изготовления есть специальный узел для установки плуга и другого навесного оборудования. Сюда подсоединяют прицеп. Такого узла нет на самоделках, поэтому изготовлением прицепного устройства для мотоблока придется заняться самостоятельно.

На фото показан пример сцепки дышла прицепа со стандартным прицепным устройством, изготовленным в форме скобы. Фиксация двух элементов происходит стальным пальцем. Аналогичную скобу можно поставить на самодельный мотоблок. Тогда представится возможность установки плуга, бороны и другого оборудования заводского изготовления.

Следующий вариант сцепки представлен подвижным соединением. Тройник прицепного механизма одним концом закреплен внутри втулки на подшипниках. Конструкция приварена к дышлу, а с мотоблоком соединяется тем же стальным пальцем.

Такая вращающаяся сцепка для плуга и большинства другого навесного оборудования не подойдет, а вот прицеп будет идеально варьировать на неровной дороге. Дышло будет проворачиваться за счет подшипников, что избавит сцепку от деформации.

На видео продемонстрирован вариант сцепки для мотоблока МТЗ:

https://youtube.com/watch?v=eVqS4nMbZNQ

Начинаем работы с изготовления рамы

Основой любого автоприцепа является его рама. Срок его службы определяется прочностью и жесткостью рамы. Большую надежность соединения может гарантировать использование сварки для собирания в единую конструкцию составляющих частей.

Но начинать работы рекомендуется с уточнения цифр длины и ширины основополагающей конструкции. Ее размер высчитывается по наружной стороне каркаса. При определении ширины нужно к цифровым показателям расстояния по внутренним боковым стенкам добавить удвоенную цифру толщины размера стенки. В случае если вы планируете расположить основание между колесами, вам следует прибавить к полученным показателям еще расстояние между колесом и бортом прицепа.

После того как вы определились с размерами, можно произвести первую примерку каркаса. Для этого профиль из металла нужно разложить на выровненной поверхности в помещении, соблюдая при этом строгую перпендикулярность составляющих каркаса и соединить их при помощи временных зажимов. Этими действиями вы проконтролируете конфигурацию рамы будущего прицепа, для чего потребуется строительной рулеткой определить расстояния рамы по двум диагоналям в прямоугольнике. Показатели длины должны быть равными, разрешается расхождение в 3-5% от получившейся величины. Выполняя данные работы прицеп легкового автомобиля своими руками можно усилить ребром жесткости ввиду того, что геометрическая фигура прямоугольной или квадратной формы является не очень устойчивой для нагрузки.
