Встраиваемый потолочный кондиционер

Алгоритм монтажа

Монтаж потолочных сплит систем напрямую зависит от их разновидности. В статье про кассетные кондиционеры мы уже рассказывали о монтаже, поэтому не будем повторяться.

Мы расскажем о ключевых этапах монтажа, с которыми вы столкнетесь вне зависимости от типа используемого кондиционера:

  1. Установка внутреннего блока (-ков)

Монтаж начинается с установки внутреннего блок кондиционера. Если их несколько, то все внутренние блоки устанавливаются одновременно. Установка производится строго по уровню;

  1. Установка трубопроводов

Трубопровод монтируется согласно выбранной разновидности кондиционера. Так, например, при установке кассетных систем трубопровод монтируется в межпотолочном пространстве между черновым и подвесным потолком. После монтажа труб их нельзя сразу подключать к внешнему блоку, эту процедуру следует провести только после установки наружного блока;

  1. Установка наружного блока

Наружный блок устанавливается на фасаде здания, реже на крыше или в других местах. Рекомендуется защита наружного блока от прямых осадков и солнечных лучей с помощью навеса. Блок монтируется на специальную раму, которую предварительно прикручивают к месту монтажа;

  1. Электромонтажные работы

Используйте монтажную схему, предложенную производителем купленного кондиционера. Не забудьте о предохранителях и выключателях. Заранее предусмотрите наличие системы централизованного и/или дистанционного управления кондиционером.

После проведения этих работ можно осуществить первый запуск и наладку.

Разновидности потолочных кондиционеров

Любой кондиционер, в том числе потолочный, обладает рядом характеристик, на которые нужно обратить внимание. Вы должны определиться с мощностью (исходя из размеров помещения), компрессором (он бывает инверторный и обычный; первый дороже, но эффективнее), наличием дополнительных функций (обогрев, очищение воздуха), а также с типом корпуса кондиционера

Вы должны определиться с мощностью (исходя из размеров помещения), компрессором (он бывает инверторный и обычный; первый дороже, но эффективнее), наличием дополнительных функций (обогрев, очищение воздуха), а также с типом корпуса кондиционера.

Предлагаем подробно остановиться на корпусах.

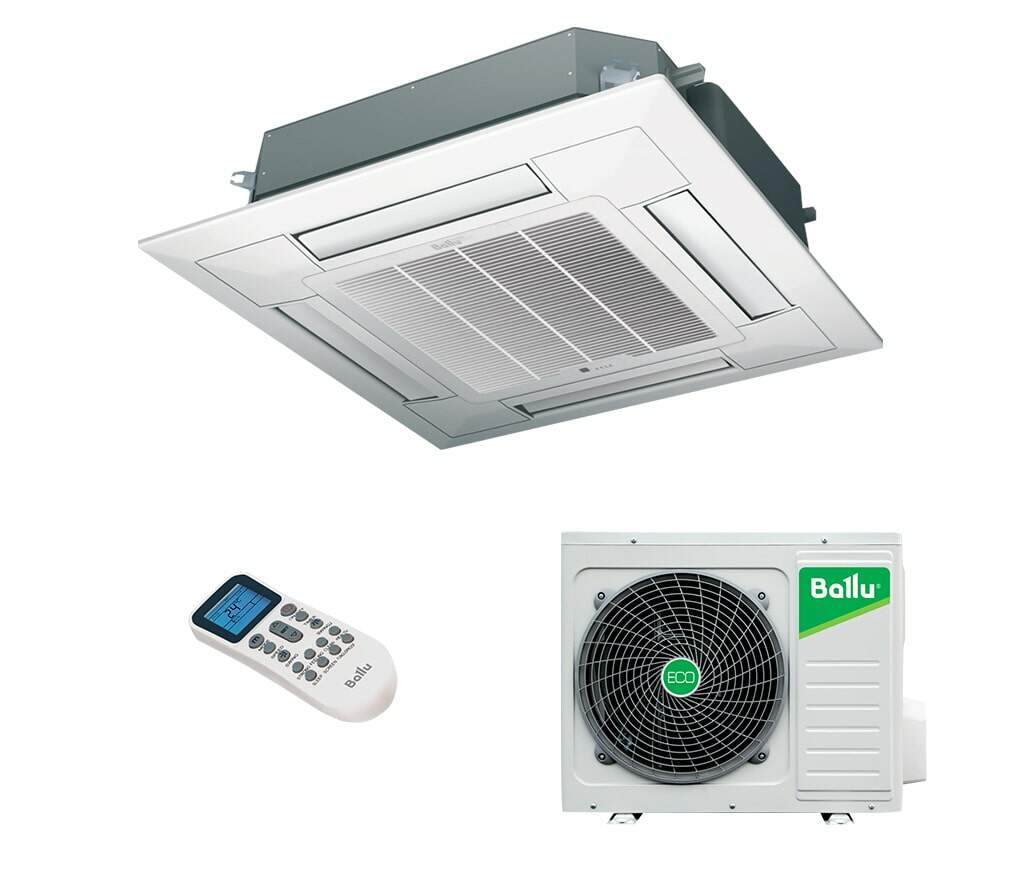

Кассетный кондиционер

Ранее мы уже рассказывали о кассетных кондиционерах. Обязательно прочтите статью ниже, чтобы узнать об этом подробнее.

Вкратце: кассетный кондиционер монтируется в межпотолочное пространство, зачастую имеет квадратную форму и используется как эстетичная замена стандартному настенному кондиционеру, который вы наверняка видели в квартирах.

Кассетный кондиционер состоит из одного наружного блока, который монтируется за пределами помещения (например, на фасаде здания), и одного или более внутренних блоков, которые устанавливаются в комнате. Кассетные кондиционеры отличаются небольшой толщиной корпуса (от 25 см).

Для монтажа кассетной сплит системы потолочного типа важно, чтобы высота потолка была не менее 2.7-3 метров, поскольку большинство таких кондиционеров отнимают от 30 до 50 см полезного пространства. Если ваши потолки ниже 2.7 метров, лучше выбрать кондиционер другого типа.

Канальный кондиционер

Канальные системы кондиционирования состоят из стандартного наружного блока, который крепится к фасаду, и внутренних блоков вытянутой формы, которые монтируются в межпотолочное пространство.

Канальный кондиционер требует меньше места, чем кассетный. Посмотрите на изображение ниже: канальный кондиционер установлен в короб, который практически не скрадывает пространство над головой.


Канальный кондиционер

Однако, важно понимать, что канальная система — это скорее улучшенный вариант приточно-вытяжной вентиляции, чем полноценный кондиционер. Такая система лишена привычного нагрева, но отлично справляется в жаркие летние дни и подходит для закрытых пространств без окон

Но учтите, что в межсезонье воздуховоды нужно подогревать, иначе с улицы в помещение будут попадать потоки холодного воздуха

Такая система лишена привычного нагрева, но отлично справляется в жаркие летние дни и подходит для закрытых пространств без окон. Но учтите, что в межсезонье воздуховоды нужно подогревать, иначе с улицы в помещение будут попадать потоки холодного воздуха.

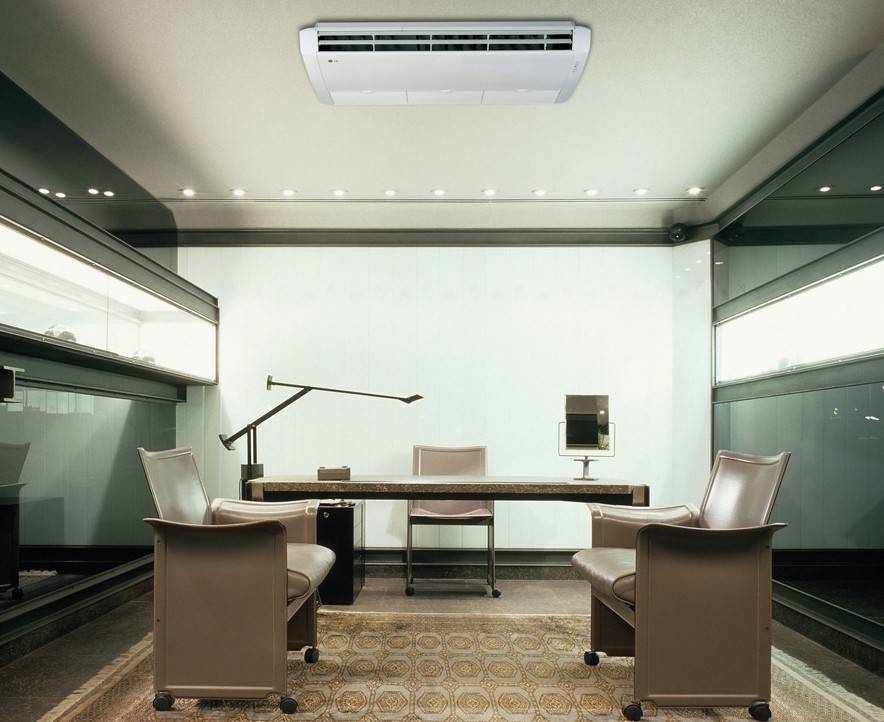

Настенно-потолочный кондиционер

Если в помещении штукатуренные или просто очень низкие потолки, можно установить настенно-потолочный кондиционер. С виду он похож на привычный настенный аппарат, но имеет плоскую форму. На одной из граней внутреннего блока кондиционера располагаются воздуховоды.

Кондиционеры такого типа отлично справляются с охлаждением и нагревом помещений площадью до 80-90 квадратных метров. При бОльшей площади рациональнее использовать кассетные или напольно-потолочные системы (о них мы расскажем далее).

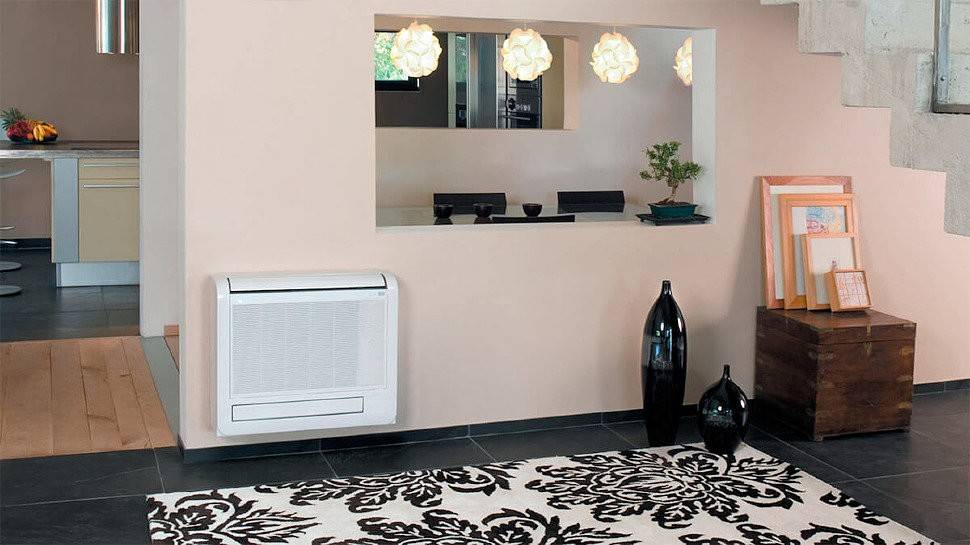

Напольно-потолочный кондиционер

Название кажется абсурдным: как кондиционер может быть одновременно и напольным, и потолочным? Все просто: при монтаже этой системы применяется связка из двух типов внутренних блоков — настенно-потолочного (о нем мы говорили ранее) и напольного. Посмотрите на изображение ниже, чтобы понять суть этой системы.

Связка из напольного и настенно-потолочного блока образует очень мощную систему кондиционирования, которая способна охладить большие площади. Напольные блоки с виду похожи на современные радиаторы отопления, поэтому отлично впишутся в интерьер.

Общая информация

Потолочные кондиционеры не зря называются именно так: их ключевая особенность заключается в наличии очень тонких внутренних блоков, которые можно смонтировать даже в маленьком межпотолочном пространстве. В каталогах у многих производителей можно найти кондиционеры с высотой блока не более 30 см, и это действительно впечатляет.

По сути своей потолочный кондиционер — это обычная сплит-система, но «упакованная» в компактный корпус

Это отличное решение для помещений, в которых просто нет места для установки привычных настенных кондиционеров или в случае, если важно соблюсти определённые эстетические требования

Также потолочный кондиционеры кассетного типа часто устанавливаются в офисах с потолками «Армстронг», поскольку размеры внутренних блоков совпадают с размера съемных потолочных плит. Однако, помимо кассетных существуют еще и другие разновидности потолочных кондиционеров. Чуть позже мы расскажем об этом подробнее.

Преимущества и недостатки

Потолочные кондиционеры эстетичны, компактны, работают очень тихо и позволяют навсегда избавиться от сквозняков.

Модели высокой ценовой категории умеют не только охлаждать воздух, но еще и нагревать, а также очищать его. Вы можете установить в комнате тот микроклимат, который благоприятно повлияет на вашу жизнедеятельность.

Однако, несмотря на все достоинства, у потолочных кондиционеров есть и свои недостатки. Так, например, даже самый технологичный потолочный аппарат не способен работать достаточно эффективно в режиме нагрева, поскольку располагается в верхней части комнаты.

Также монтаж такой системы кондиционирования предполагает наличие идеально ровного потолка, чтобы между внутренним блоком и потолком не было зазоров.

Плюсы и минусы подпотолочных кондиционеров

Установка систем кондиционирования воздуха на потолке имеет решающее значение. Если площадь комнаты больше 18-20 м2, то эффективнее всего кондиционер работает именно в потолочной конфигурации. В этом случае система охлаждения при меньших затратах электроэнергии способна более равномерно выдерживать температурный режим во всем помещении, а не только в радиусе 2-3 м вокруг настенного блока.

К плюсам можно добавить три важных бонуса:

  • Потолочный блок кондиционера монтируется достаточно быстро, на установку потребуется не более двух-трех часов;
  • Процесс ремонта и обслуживания аппарата значительно упрощаются благодаря полноценному доступу к элементам и механизмам системы.

К сведению! Основной проблемой, с которой приходится сталкиваться при выборе потолочного охладителя воздуха либо кондиционера, является правильная увязка места установки в общем интерьере помещения.

Кроме этого, большинство потолочных кондиционеров ограничены в возможности забирать свежий воздух с улицы, лишь некоторые модели, встраиваемые в подвесной потолок, могут разбавлять атмосферу помещения.

Еще один недостаток конструкции потолочного расположения заключается в удалении конденсирующейся воды. Как правило, полноценный дренаж имеется только у кассетных конструкций и полноценных сплит-систем с потолочным расположением внутреннего блока.

Чисто потолочные конструкции теоретически могут сбрасывать конденсат через самодельную дренажную систему. Для частных домов вывод дренажа решается относительно просто, так же, как и у обычных сплит-систем. В условиях квартир зачастую приходится ставить дополнительную емкость и помпу, перекачивающую конденсат в канализационную трубу.

Функциональные особенности

Гид по выбору карниза для штор на кухне и инструкции по установке Встраиваемая модель

Напольно-потолочный кондиционер имеет основные функциональные части в виде:

  • холодного контура — он соединен с контуром внутреннего блока посредством трубопровода, в результате чего получается цельная замкнутая система;
  • защитных элементов;
  • вентилятора;
  • автоматики.

На фото можно увидеть подробную конструкцию данного агрегата климатической системы. Напольно-потолочные кондиционеры характеризуются множеством достоинств. Однако, как и всякая техника, существует несколько ограничений на их установку.

Комплексные настенно-потолочные кондиционеры объединили в себе достоинства потолочных и напольных сплит-систем, что свело к минимуму присутствие недостатков и ограничений. Такие устройства дают возможность создать поистине благоприятный микроклимат с регулировкой комфортной температуры и чистоты воздуха, а также его влажности.

Выбор потолочных кондиционеров для дома

Если искать наиболее бюджетный вариант охладителя, то, возможно, стоит обратить внимание на стандартную настенно-потолочную модель, она обойдется максимум в 200 долл., иногда с установкой. Если пожертвовать карнизом и шторами, и поставить внутренний блок прямо над оконным проемом, то можно без проблем охлаждать большую часть пространства помещения

В этом случае корпус ставят не по центру окна, а сдвигают к самому дальнему углу комнаты.

Для вытянутых и небольших комнат кондиционер настенно-потолочный не подходит, в этом случае лучше всего устанавливать чисто припотолочный или потолочный вариант с креплением коробки на перекрытии. Такая конструкция обеспечивает равномерное охлаждение верхней части пространства без образования сильных потоков воздуха, наиболее опасных для здоровья. Кроме того, потолочный блок может захватывать определенную часть воздуха из окна, и тем самым эффективно освежать и санировать атмосферу внутри помещения.

Кассетные модели считаются самыми удобными для кондиционирования больших помещений, от 30 м2 и более. Большая часть моделей потолочных кондиционеров укомплектована 3-6 внутренними блоками и одной мощной внешней компрессорной станцией. Поэтому вполне реально распределить их по всему дому, установить на кухне, в спальне, в зале и обеспечивать нормальное охлаждение воздуха, используя возможности одной кондиционерной установки.

Установка внешнего блока

Основная проблема касается установки внешнего блока, отличающегося большой массой. Поэтому, наиболее опытные мастера устанавливают их на специальные болты, которые закрываются резиновыми наконечниками, именуемыми в профессиональной среде «чопиками». Все это позволяет минимизировать вибрацию прибора при пуске и установке. Как следствие, любой внушительный внешний блок сможет висеть на своем посадочном месте действительно десятилетия.

Если кондиционер отличается малой мощностью, то внешнюю часть можно устанавливать и на дюбеля, которые пристреливаются строительным пистолетом на бетонные или кирпичные стены. Если же его нужно установить на декоративный кирпич, имеющий воздушные карманы, то используются стальные шпильки, которые устанавливаются сквозным способом. Можно быть уверенным, что такое крепление никоим образом не расшатается.

Если вы проживаете в квартире, рекомендуется размещать блок под окном — так будет удобнее производить монтаж, и дальнейшее обслуживание.

Монтаж настенно-потолочных кондиционеров

Блоки можно монтировать на достаточно большом удалении от наружной стены и точки установки главного корпуса с компрессором. Единственным условием является соблюдение угла наклона медной трубы с жидким теплоносителем, это необходимо для того, чтобы избежать появления паровых пробок, и тем самым обеспечить равномерную нагрузку на компрессор.

Кассетные модели можно устанавливать в центре помещения, или в любой другой части потолочного перекрытия. Остальные модели обычно располагают на удалении не более 10 м, с перепадом высоты не более 30 см.

Лучше всего ставить на настенные кронштейны

Канальные кондиционеры

Реечные потолки албес: технические характеристики и монтаж

Внутренний блок канальных кондиционеров может располагаться за фальшпотолком или в подсобке. Обработанный воздух доставляется в помещение по воздуховодам и подается через установленные в потолке воздухораспределительные решетки.

Чем выше напор, тем более длинным и разветвленным может быть воздуховод для распределения обработанного воздуха. Следует учесть: инсталляция канальных кондиционеров достаточно сложна и может выполняться на этапе строительства или ремонта помещения.

Приобрести встроенные потолочные кондиционеры любых торговых марок и производительности можно в компании Сплит-С. Наши сотрудники выполнят их доставку и монтаж.

По опыту и отзывам многих владельцев сплит систем, потолочный кондиционер обеспечивает наилучшее распределение охлажденного воздуха в помещении в сравнении даже с канальными, и тем более напольными системами. Выбор моделей огромен, неспециалисту можно легко запутаться даже в очевидных технических вопросах, поэтому, выбирая кондиционер потолочного типа, необходимо учитывать специфику устройства потолков и схему распределения охлажденного воздуха.

Виды кондиционеров потолочного типа

Для домашнего пользования используется три основные системы кондиционирования потолочного расположения:

  • Подпотолочный кондиционер, по виду обычная плоская коробка, установленная на потолке с помощью кронштейнов. Охлаждает воздух внутри комнаты, прогоняя поток через внутренний теплообменник без забора воздуха с улицы;
  • Кассетный потолочный кондиционер. Представляет собой кубический блок с одним или двумя теплообменниками, смонтированный на каркасе подвесного потолка. Это единственный кондиционер, полностью встраиваемый в потолок, на поверхности остается лишь лицевая панель;
  • Настенно-потолочные модели сплит-систем. У данного типа кондиционеров внутренний блок располагается под потолком, рядом с оконным проемом или выходом на балкон, на небольшом удалении от наружной стены.

Кроме перечисленных вариантов, к потолочным моделям условно можно отнести канальный кондиционер, наиболее мощный из всех. Его относят к полупромышленным потолочным системам вентиляции и кондиционирования, и для квартиры он слишком велик, может использоваться для частных домовладений.

Система с приточной вентиляцией

Конструктивно такой аппарат состоит из одного или нескольких «горячих» сплит-блоков, установленных на наружной стене или фасаде здания. Вторая часть состоит из:

  • Системы труб и каналов вентиляции;
  • Фанкойла и теплообменников.

Эта часть оборудования монтируется в запотолочном пространстве подвесной конструкции или даже за плитами перекрытия. Очень дорогая и эффективная система, в одном комплекте высококлассный охладитель, рекуператор и вентиляция.

Вывод канальной системы на кухне

Припотолочные модели

Один из наиболее современных вариантов систем кондиционирования помещения, как правило, такое устройство состоит из двух блоков. Наружная часть практически не отличается по устройству от обычной сплит системы. Внутренний блок представляет собой плоский и широкий корпус, высотой 15-20 см.

Внешний вид и способ установки подпотолочной системы

Внешний вид и способ установки подпотолочной системы

Внутренние блоки простейших потолочных кондиционеров могут устанавливаться на удалении 5-7 м от наружной стены, более дорогостоящие и совершенные модели можно устанавливать на расстоянии до 70 м от наружного оборудования. Внутри такой коробки находится теплообменник, вентилятор, фильтр и дистанционная система управления. Такие потолочные блоки кондиционера способны направлять охлажденный поток лишь в одном направлении, иногда с регулировкой угла отклонения струи воздуха.

К достоинствам моделей можно отнести эффективное охлаждение с возможностью дополнительного забора до 10 % свежего воздуха.

К недостаткам потолочного расположения «холодного» блока кондиционера можно отнести слишком стандартный вид, который подойдет не для любого интерьера помещения, как бы не пытались его замаскировать или скрыть.

Кассетные потолочные кондиционеры

Более удобным в повседневном пользовании считается кассетный вариант «холодного» блока. Это тоже потолочный вариант кондиционера, но уже не закрепленный на потолке, а спрятанный в каркасе подвесного потолка.

Комплект потолочного кондиционера

Конструктивно такой блок представляет собой корпус кубической либо прямоугольной формы с высотой стенки до 25 см. Кассетный потолочный кондиционер вставляется в одну из ячеек и крепится к черновому потолку либо к плите потолочного перекрытия. Внутри такого блока находится теплообменник, вентилятор, фильтр, а также емкость для сбора конденсата и помпа для перекачивания жидкости за пределы помещения.

Способ установки

Важно! Кассетный потолочный блок, по сути, является единственным вариантом кондиционера, обеспечивающего регулировку выброса охлажденного потока в четырех направлениях.

Схема работы

Серьезным недостатком кассетной системы кондиционирования является необходимость в установке подвесного потолка, иным способом смонтировать внутренний блок невозможно. Кроме того, при неправильном креплении на каркасе на опорный профиль могут передаваться вибрации от работы помпы и вентилятора.

Кассетные кондиционеры

Как правильно установить проектор на потолок: выбор и монтаж кронштейна

Внутренний блок кассетного кондиционера встраивается в потолок и подает кондиционируемый воздух из нижней части корпуса. Таким образом, охлажденный или нагретый воздух распределяется сверху вниз.

В зависимости от модели воздушный поток подается в одну, две или четыре стороны (одно-, двух или четырехпоточные кассетники). Одно- и двухпоточные внутренние блоки имеют более компактные размеры, поэтому отлично подойдут для узких помещений, таких как коридоры.

Четырехпоточные блоки выпускаются, как правило, двух размеров (ширина х высота):

  • 600×600 мм — отлично вписывается в размеры ячейки подвесного потолка, что значительно облегчает инсталляцию оборудования. Мощность блоков с такими габаритами — 2-6 кВт;
  • 800×800 мм — более распространенные габариты блоков с холодопроизводительностью 5-15 кВт.

Некоторые модели, например General Fujitsu AUG12U (AUG12UBAB / AOG12USAJL), способны осуществлять подмес уличного воздуха и кондиционировать небольшое соседнее помещение через воздуховод.

Итоги

Встраиваемый кондиционер в потолок может стать отличным выбором, если для вас важны не только технические, но и эстетические качества. При выборе потолочного кондиционера для дома или квартиры рекомендуем выбрать настенно-потолочный вариант, а при покупке потолочного кондиционера для офиса отлично подойдет кассетный аппарат.

Канальные кондиционеры хороши там, где нет нужды в дополнительном нагреве комнаты. А напольно-потолочные системы отлично подойдут для очень больших помещений, в которых нет возможности установить кассетные аппараты из-за низких потолков.

Желаем удачи!
