Потолочная акустика

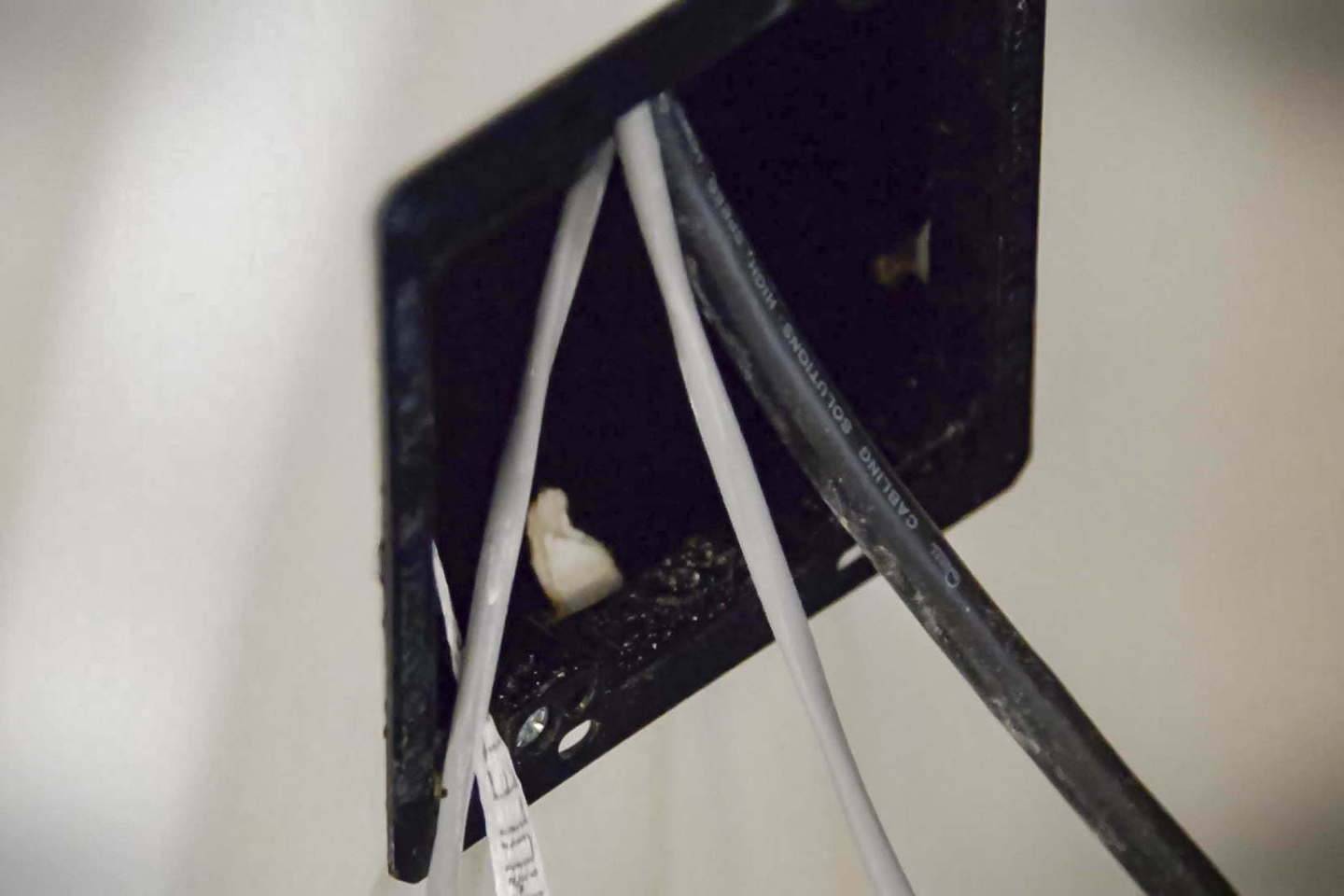

Протягиваем кабель

Прежде чем приступить к протяжке кабеля, стоит пометить каждый провод, чтобы было понятно какой куда идет (например, «Потолочный правый канал» или «Правый Atmos»). Лучше промаркировать сам кабель, обойдясь без наклеек, которые могут потеряться.

Вы должны понимать, что каждый случай индивидуален, поэтому четкой пошаговой инструкции по протяжке кабеля мы дать не можем. Все зависит от помещения. В сети есть много полезных ресурсов с информацией на эту тему. Поищите статьи, посвященные установке внутристенных колонок, прокладке кабеля, работе с противопожарными перегородками и плитами перекрытий. Также можно поискать обучающие ролики. Чтобы вам было проще, ниже мы обсудим два очень полезных инструмента: протяжную проволоку и гибкие стержни.

Выбираем акустику

До начала работ нужно подготовить абсолютно все, включая колонки. Лучше всего подобрать потолочные колонки, которые по характеристикам подойдут к остальной акустике вашей системы, но это некритично. Также не волнуйтесь о низких частотах — за басы отвечает сабвуфер

Обратить внимание нужно на дисперсию звука. Она должна быть широкой

Потолочные колонки нужны для создания эффекта купола у вас над головой. Точно направленная акустика справится с такой задачей хуже.

Сумма, которую вы потратите на потолочную акустику зависит от вашего бюджета и от используемого в ДК оборудования. Если ваш ресивер и усилитель стоят недорого, то нет особого смысла тратиться на дорогие потолочные колонки. Также не стоит обманывать себя и покупать дешевую акустику к хайэндному ресиверу.

Технология установки встроенных динамиков

Процесс установки встроенного акустического прибора похож на монтаж точечного источника освещения. Последовательность монтажа немного отличается в зависимости от типа потолка.

Система крепления для натяжного потолка

Платформу для крепления прибора на базовом потолке готовят до установки натяжного покрытия. Для ее изготовления берут кусок гипсокартона, пластика или фанеры. Габариты монтажной площадки должны быть больше размеров прибора на 2 см с каждой стороны. Углы платформы закругляют, а края хорошо шлифуют. В базе вырезают отверстие под динамик.

Затем платформу закрепляют на подвесах к базовому потолку. При этом база должна располагаться в одном уровне с будущим натяжным покрытием. До установки ПВХ пленки на базовом потолке прокладывают кабели для подключения колонок.

Теперь устанавливают натяжное покрытие. Через пленочное или тканевое полотно прощупывают базу и приклеивают в этом месте термокольцо. Деталь выбирают по габаритам динамика. После полотно внутри кольца прорезается. В полученное отверстие устанавливается и подключается акустика. Колонку прикручивают саморезами к платформе. Сверху крепят декоративную решетку.

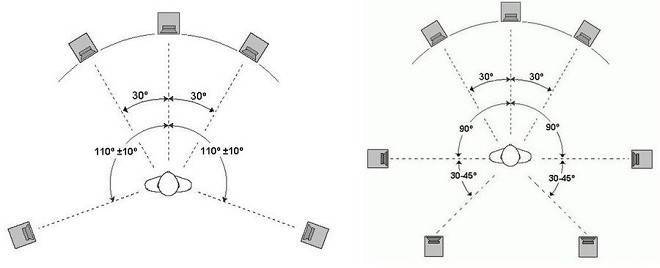

Схемы расстановки источников звука

Для хорошего звучания важно правильно расположить акустику в помещении. Идеальный вариант, если две фронтальные колонки и слушатель будут находиться на вершинах равностороннего треугольника

Иными словами, расстояние между источниками звука должно быть равно расстоянию, на котором от колонок находится слушатель.

При выборе места под динамик придерживайтесь следующих правил:

1. Фронтальную колонку устанавливают от стены на расстоянии не менее 500 мм.
2. Два фронтальных динамика устанавливают друг от друга на расстоянии минимум 200 см.
3. В акустических системах 5.1 тыловые и фронтальные колонки должны устанавливаться в углах условного прямоугольника, а слушателя усаживают на пересечении диагоналей условного прямоугольника.
4. Если используется система 7.1, то вторую пару источников звука ставят на той же линии, где находится слушатель.

Пошаговая технология монтажа

Установка акустических систем в потолок из ГКЛ выполняется в следующем порядке:

• Нужно заранее определить место установки колонок. Сюда под базовым потолком на подготовительном этапе прокладывают кабели.
• После этого сооружается несущий каркас. В том месте, где будут устанавливаться динамики, понадобятся дополнительные профили каркаса.
• Когда гипсокартонные плиты установлены, в них прорезают отверстия под колонки. Для резки используют электролобзик или дрель с насадкой. После этого на потолок крепят финишную отделку.

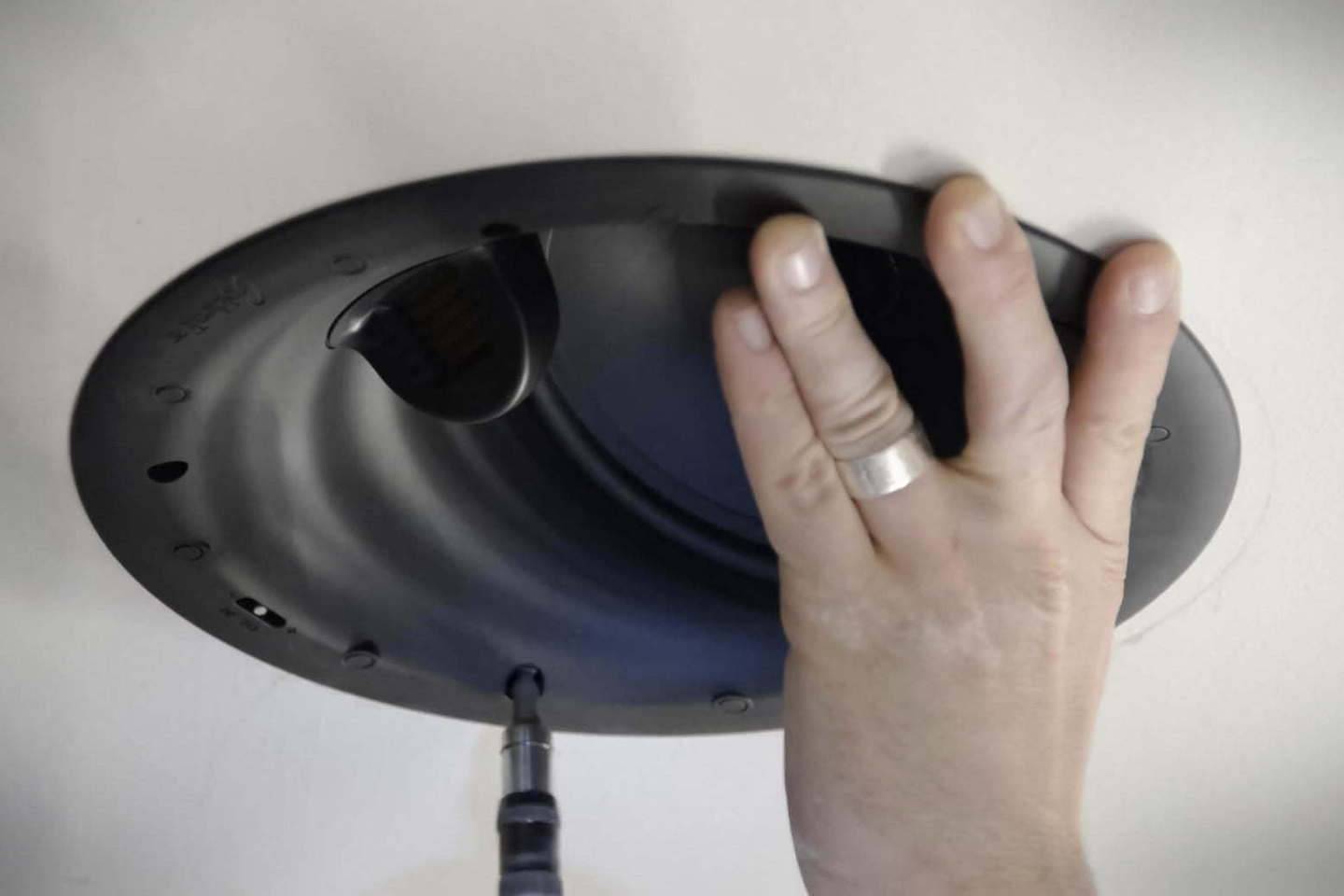

• Далее выполняется подключение и установка динамика. Прибор прикручивается к каркасу через гипсокартон. В завершение устанавливаются декоративные решетки.

Если нужно установить акустическую систему в кассетный потолок, то в этом месте монтируют усиливающие рамки. В месте установки динамика можно использовать прочные панели из стеклопластика. Так обеспечится необходимая жесткость основания.

Виды потолочных акустических систем

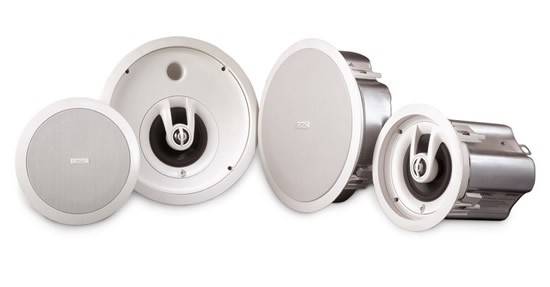

Круглые встраиваемые потолочные колонки с усилителем и регулятором громкости

Встраиваемые акустические системы делятся на несколько видов, которые зависят от следующих критериев:

1. формы: овальные, круглые, квадратные. Наибольшим спросом пользуются круглые колонки. При этом на качество звука внешнее исполнения прибора не влияет;
2. размера, который измеряется в дюймах. Основополагающим параметром выступает диаметр.

Колонки бывают:

• компактными (3-4 дюйма);
• средними (5-6 дюймов);
• большими (8 дюймов).

Открытые

Фото колонки открытого типа

Комплектация открытой встраиваемой акустики в потолок представлена структурой, включающей:

• динамик;
• специальные крепежные элементы под акустику в виде рамки;
• акустический кабель;
• защитную решетку.

Если денег на приобретение дорогого оборудования нет, выбирают другой способ и устанавливают специальный звукоизоляционный материал. Для дома или в квартире это станет лучшим вариантом, поскольку наряду с монтажом акустического оборудования удастся обеспечить дополнительную звукоизоляцию помещений. Если устанавливают потолочную акустику высокой мощности, прослушивание осуществляют на средней громкости. В результате искажения звука почти не ощущаются. Тогда и звукоизоляцию устанавливать не потребуется.

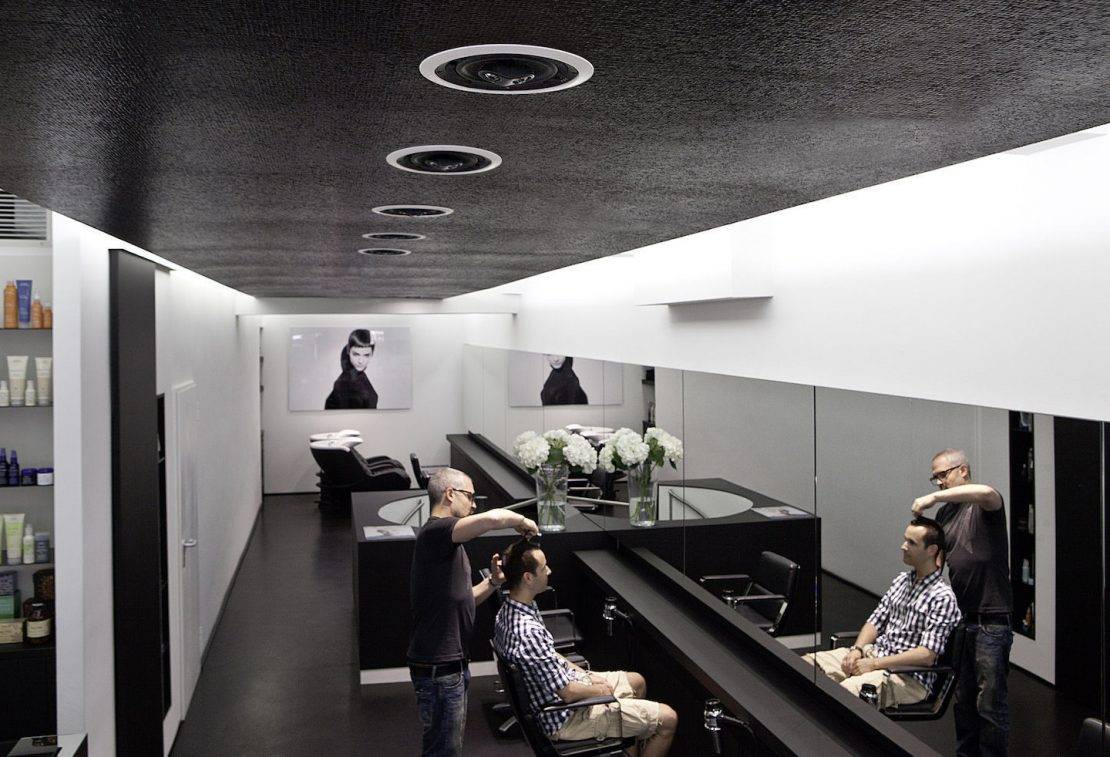

Акустику открытого типа часто устанавливают в:

• конференц-залах;
• учебных аудиториях;
• комнатах ожидания.

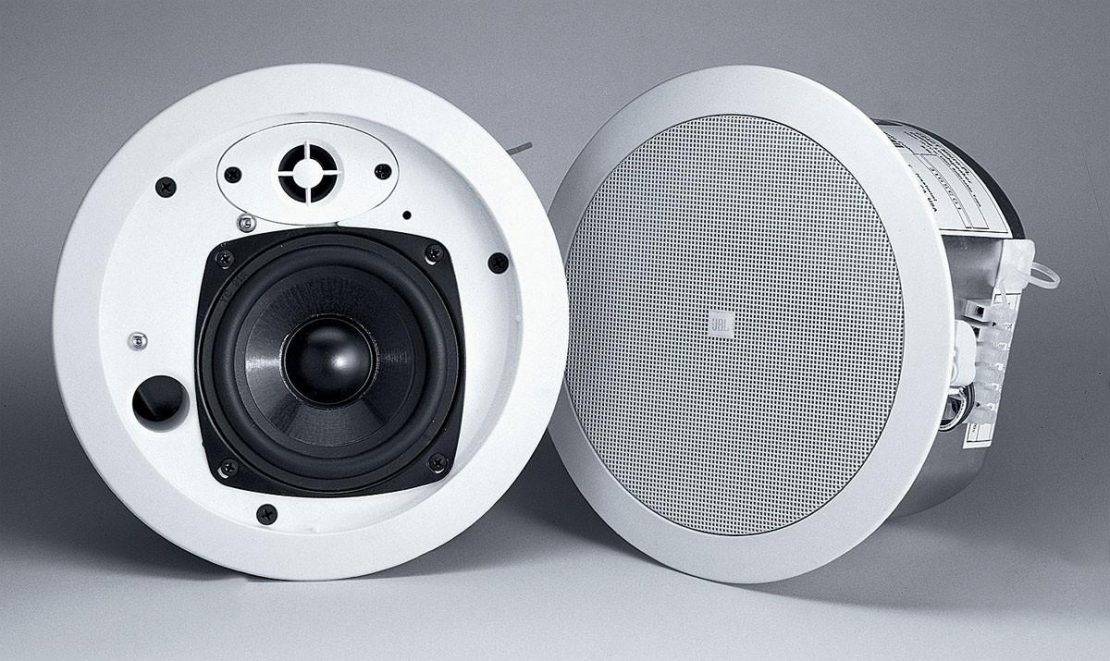

Закрытые

Другой принцип действия демонстрируют потолочные колонки закрытого типа, которые используют для прослушивания мелодий на разных уровнях громкости. При этом воспроизводимый акустическим оборудованием звук получается четким.

Фото колонки закрытого типа

Закрытая акустика представлена динамиками, оборудованными собственными корпусами, встраиваемыми в декоративный потолок. В этом и заключается минус акустики закрытого типа. Динамики чаще делают громоздкими, поэтому подвесной потолок должен обладать достаточной прочностью, чтобы выдержать нагрузки. Также иногда не получается опустить конструкцию потолка на 15-20 см вниз, чтобы спрятать корпуса колонок и тянущиеся акустические провода.

Но, если есть возможность установить такой вариант, непременно воспользуйтесь ею. Ведь она обладает следующими достоинствами:

• высокое качество звука;
• не требуется делать дополнительную звукоизоляцию на потолке;
• многообразие видов динамиков.

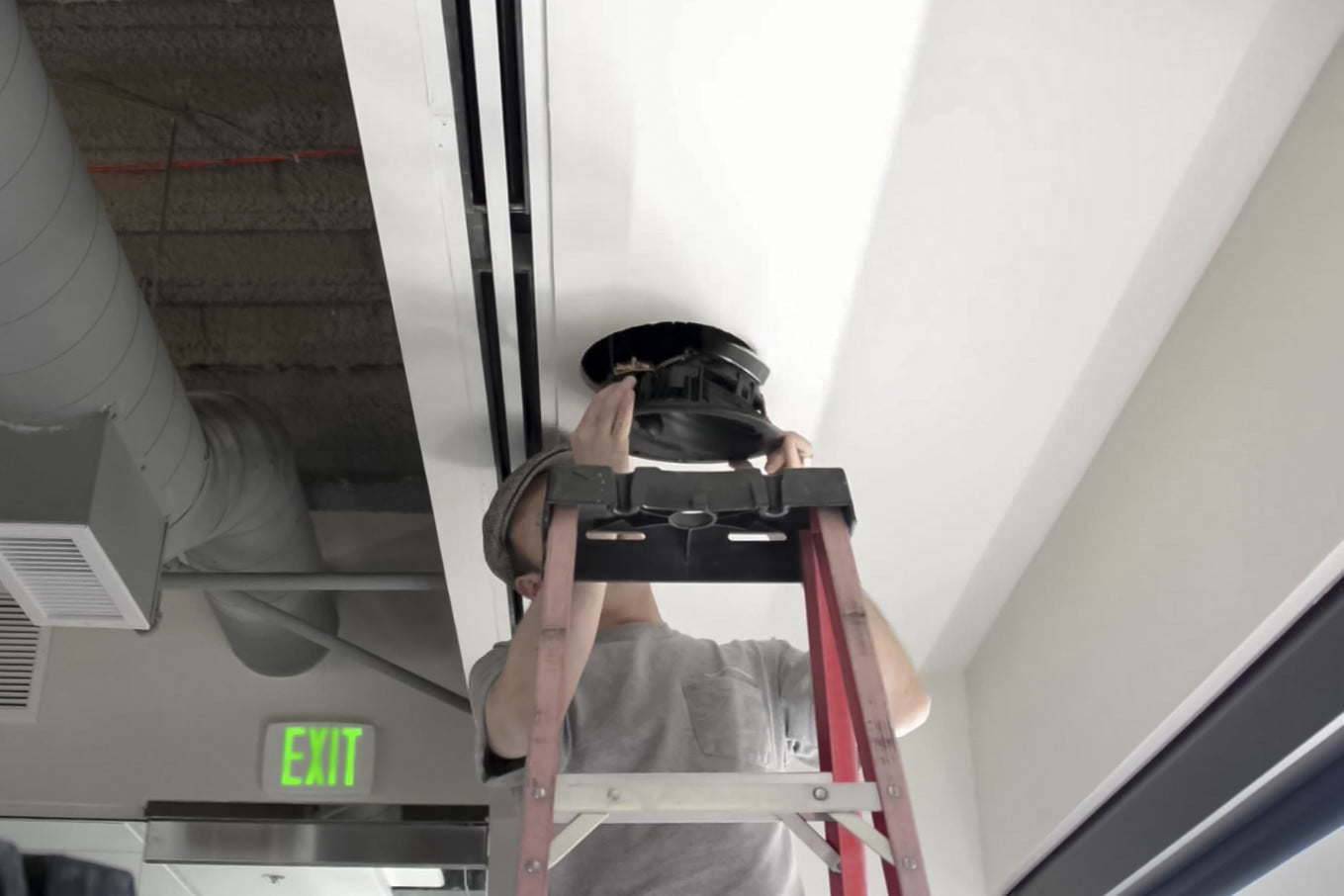

Устанавливаем акустику

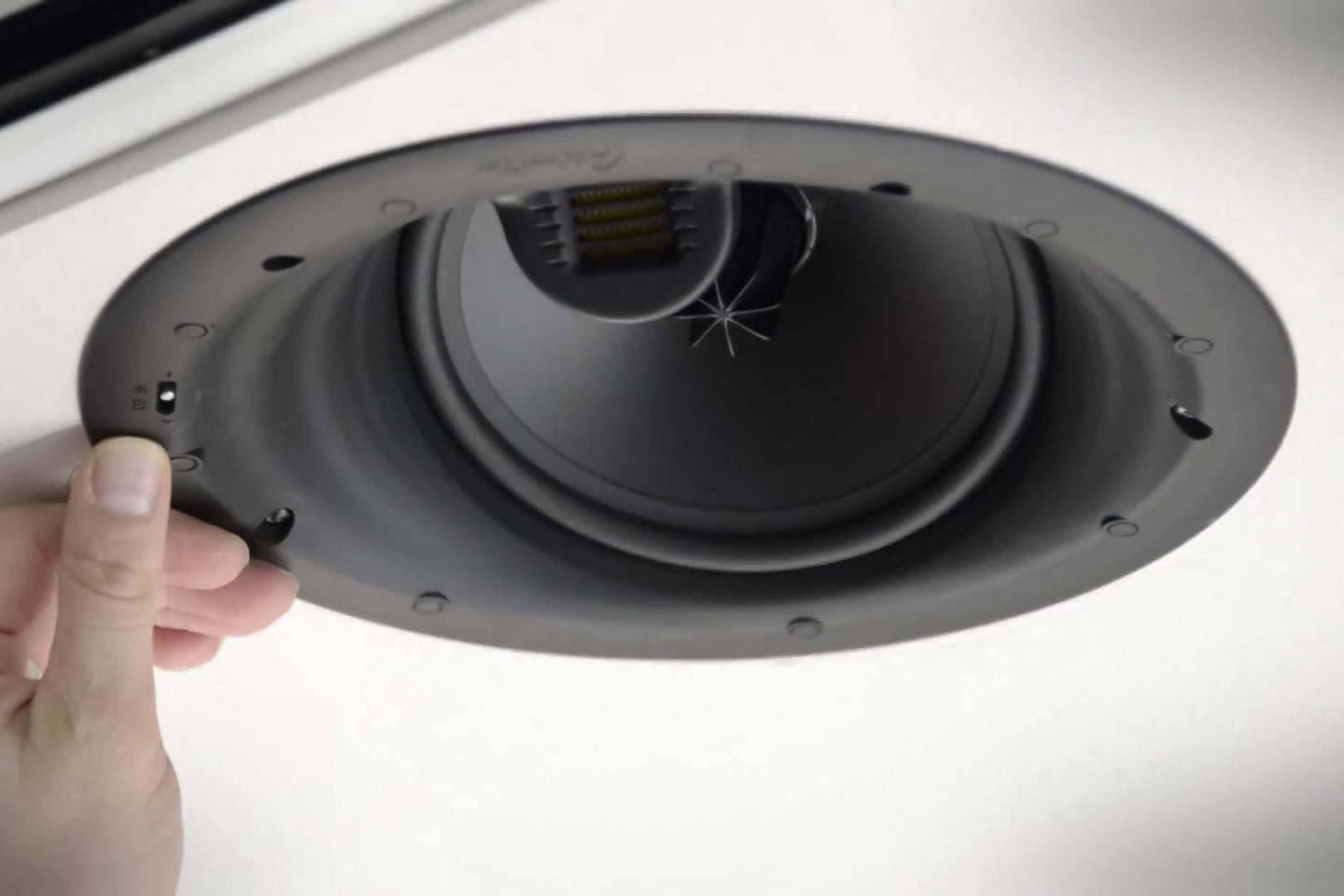

Предположим, что вы справились с прокладкой кабелей. Теперь нужно зачистить кончики медных проводов приблизительно на 2 см. Оголенные жилы нужно плотно скрутить (каждый провод отдельно) и подсоединить к соответствующим терминалам на колонке.

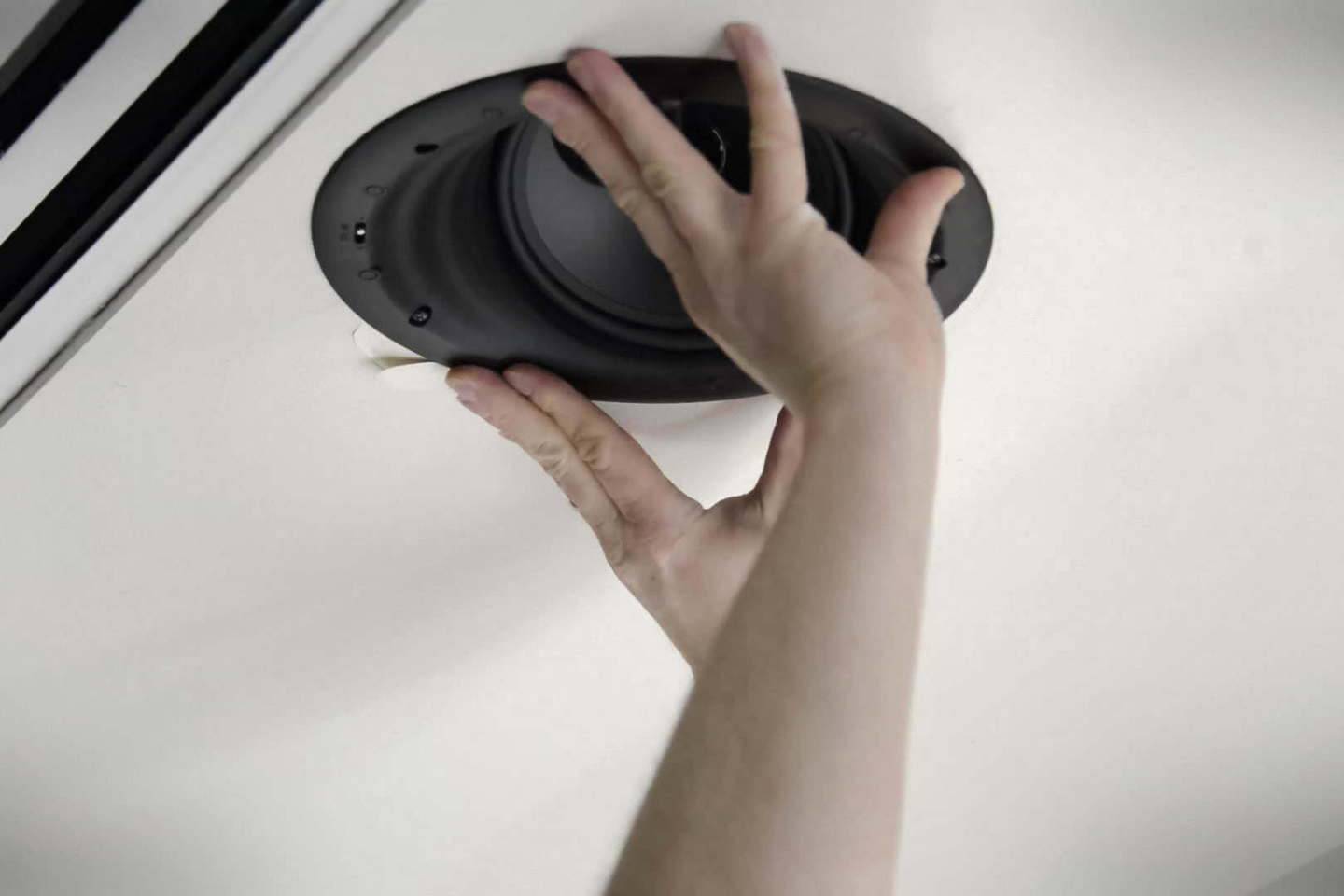

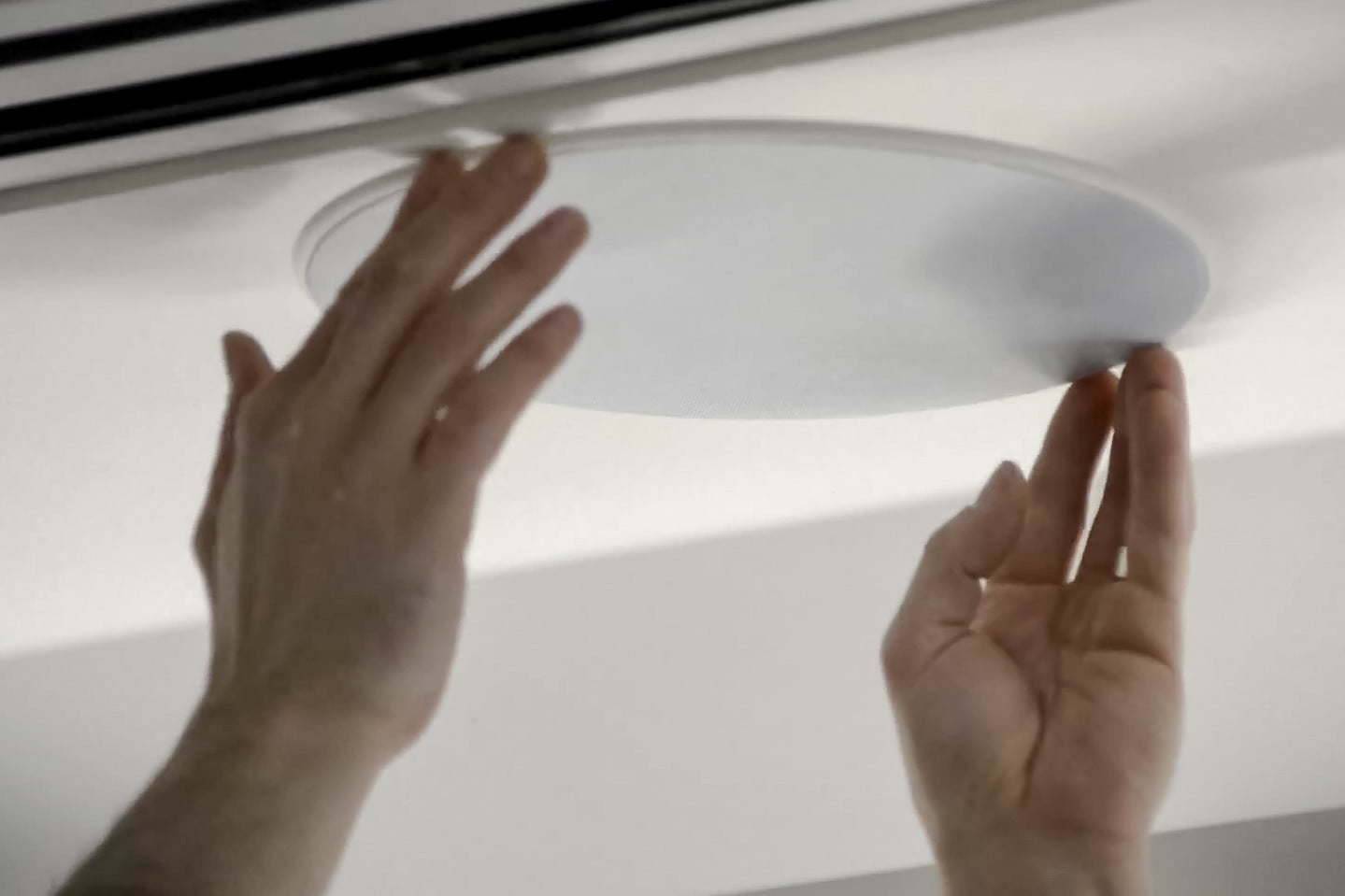

Аккуратно вставьте АС в отверстие, убрав излишки провода с внутренней панели колонки, чтобы не было вибраций. С помощью отвертки проверните винты до щелчка, который говорит о том, что крепежная лапка встала на свое место. Затем закрутите все винты (их должно быть четыре) до упора. В самом конце проверьте надежность с помощью аккуратных нажатий на каждый из винтов. Не стоит закручивать слишком сильно — так можно сорвать резьбу. Осталось установить гриль и готово! Запомните, черный провод всегда подсоединяется к отрицательной клемме.

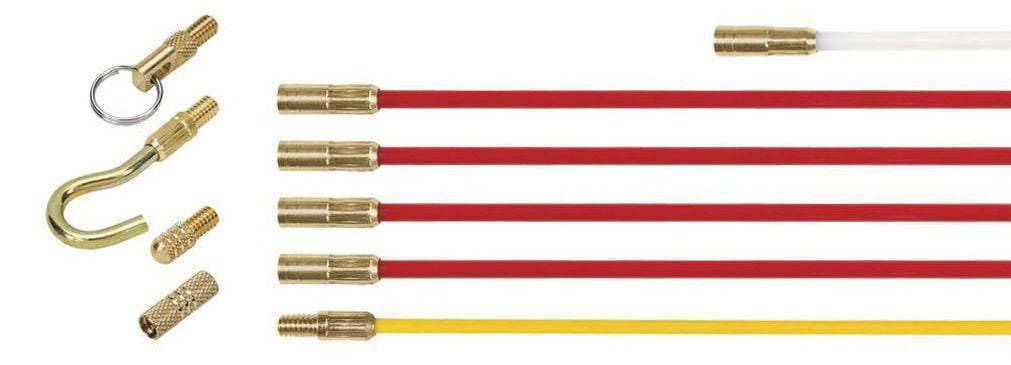

Стержни для протяжки кабеля

Гибкие стержни для протяжки, по сути, представляют собой аналог протяжной проволоки. Эти стержни также обладают повышенной прочностью и гибкостью. В продаже имеются разные наборы стержней, соединяемых в одну большую цепь. Часто в комплекте со стержнями идут резьбовые наконечники в виде крючков, колец и зажимов. Стержень отличается от протяжной проволоки тем, что он не ложится на поверхность, а всегда проходит над ней: гибкий стержень с легкостью пройдет над потолком, не задевая проводку, освещение и другие объекты, встроенные в гипсокартон. Для полностью закрытого потолка лучше подойдет именно гибкий стержень.

Набор для протяжки кабеля

Как и в случае с протяжной проволокой, гибкий стержень можно проталкивать или, наоборот, вытягивать назад. Какой из методов вам лучше подходит нужно решать в зависимости от ситуации. Небольшой совет. Если вы проталкиваете закрепленный на стержне кабель и упираетесь во что-то, то придется тянуть обратно. Кабель может соскочить со стержня и закрепить его уже, конечно, не получится. Чтобы избежать этого, нужно тянуть стержень и одновременно вращать его вокруг своей оси. Это поможет намотать кабель на стержень для надежности.

Планируем, планируем, планируем

Залогом любой успешной инсталляции является хорошо продуманный план. Возможно, непредвиденные обстоятельства заставят вас отойти от плана, но начинать всегда нужно именно с него. В нашем случаем план примерно таков:

Сколько высотных колонок вы хотите установить?

Некоторые Atmos-ресиверы поддерживают до четырех высотных каналов, но обойтись можно и двумя. Нужно решить будет ли акустика располагаться над зрительными местами (оптимальный вариант) или же колонки будут установлены в зоне экрана. Допустим, ваш ресивер поддерживает только две потолочные колонки, но в будущем вы купите систему, рассчитанную на четыре такие АС. Если есть желание, то можно установить сразу четыре колонки. На будущее. Однако решить этот вопрос нужно сразу.

Расположение колонок

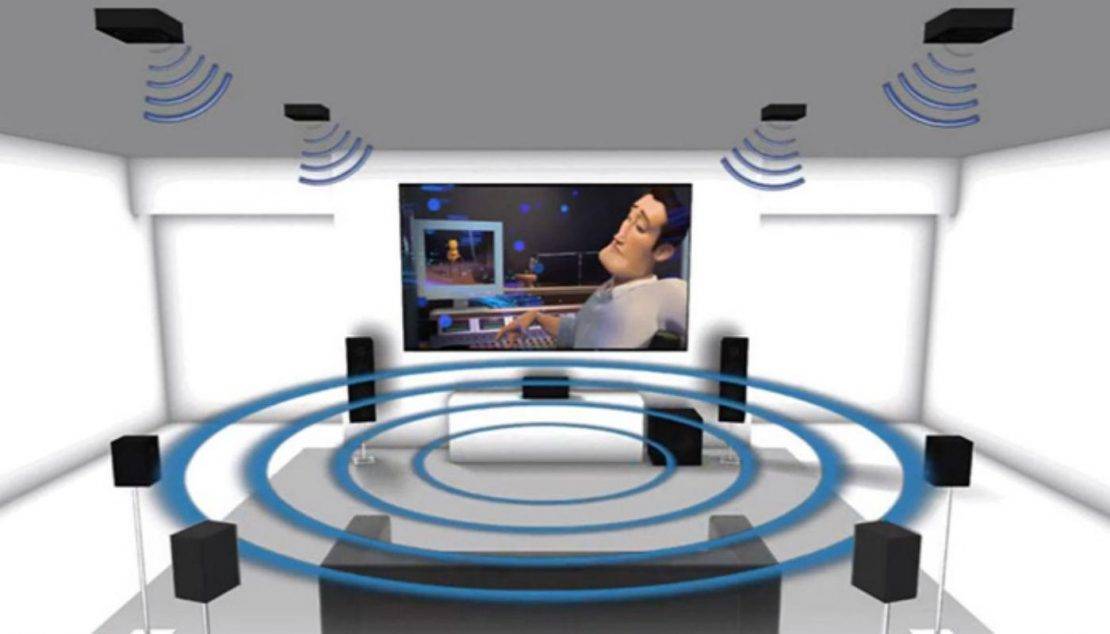

Компания Dolby Labs предлагает несколько схем с различными вариантами размещения потолочных колонок. Эти схемы учитывают расположение посадочных мест и ранее установленные окружающие колонки вашей ДК-системы.

Скорее всего, в ходе монтажа вам придется немного изменить заранее намеченные точки для колонок — могут помешать потолочные балки . О таких вещах как светильники, электропроводка или вентиляция вы должны знать наверняка. Что-то из этого может стать преградой для установки потолочных колонок.

Проводка

Каким образом будет проходить проводное подключение колонок к ресиверу? Если вам повезло работать с незаконченным потолком (или на мансарде), то все гораздо проще. Если же потолок кинозала полностью закончен, то придется решить несколько задач, и в этом вам помогут наши советы.

Комфорт

Это один из важнейших пунктов нашего плана. Если вы будете устанавливать колонки в готовый потолок , то придется резать гипсокартон, протаскивать провода специальной протяжной проволокой и использовать разные инструменты. Все должно быть под рукой. Высока вероятность, что вам понадобится сверлить балки. Если что-то пойдет не так, то потом придется грунтовать гипсокартон и красить его. Все должно быть наготове.

Для подобных работ специалист необязателен, но нужно рассчитывать свои силы: если у вас не хватает терпения, и работать руками вы толком не умеете, то сейчас самое время еще раз обо всем подумать.

Актуальные предложения

В магазинах нынче можно встретить просто захватывающий дух ассортимент рассматриваемого оборудования.

Информацию о некоторых образцах я хочу предоставить вам для общего ознакомления:

Модель «Volta CS-6T»:

Характерная черта	Описание
Бренд	«Volta»
Мощностной параметр	6 Вт
Отводы, имеющиеся у трансформатора	6 Вт; 3 Вт; 1,5 Вт
Напряжение на входе	100 В
Диапазон используемых частот	90-18000 Гц
Наличие противопожарного колпака	Отсутствует
Материал корпусной части	Пластмасса
Колер	Белый
Сечение	17,5 см
Глубина	6 см
Масса	500 г
Стоимость	735 рублей

Образец модели «Volta CS-6T»

Характерная черта	Описание
Бренд	«AMC»
Мощностной параметр	6 Вт
Отводы, имеющиеся у трансформатора	6 Вт; 3 Вт; 1,5 Вт
Давление, создаваемое звуком	97 дБ
Диапазон используемых частот	110-15000 Гц
Угол распространения звука	120 градусов
Материал корпусной части	Металл
Колер	Белый
Сечение	18 см
Глубина	5 см
Масса	700 г
Стоимость	1110 рублей

Модель «AMC MC 4TA» с указанными размерами

Модель «CVGaudio CRM2.5T»:

Характерная черта	Описание
Бренд	«CVGaudio»
Мощностной параметр	6 Вт
Отводы, имеющиеся у трансформатора	6 Вт; 3 Вт
Давление, создаваемое звуком	90 дБ
Колер	Белый
Напряжение на входе	100 В
Сечение	10,3 см
Глубина	8 см
Диаметр посадочного места	9,5 см
Диапазон используемых частот	120-18000 Гц
Масса	500 г
Материал корпуса	Пластмасса
Стоимость	1270 рублей

Образец модели «CVGaudio CRM2.5T»

Модель «ABK WA-222»:

Характерная черта	Описание
Бренд	«ABK»
Страна-изготовитель	Китайская Народная Республика
Колер	Белый
Сечение	21,2 см
Глубина	11 см
Масса	1600 г
Диапазон используемых частот	200-14000 Гц
Давление, создаваемое звуком	100 Дб
Мощностной показатель	70 Вт
Наличие противопожарного колпака	Присутствует
Стоимость	3290 рублей

Образец модели «ABK WA-222»

Модель «Apart CM20T»:

Характерная черта	Описание
Бренд	«Apart»
Страна-изготовитель	Бельгия
Колер	Белый
Сечение	20,5 см
Глубина	8 см
Масса	1400 г
Диапазон используемых частот	60-20000 Гц
Давление, создаваемое звуком	106 Дб
Мощностной показатель	60-100 Вт
Количество динамических головок	2
Сечение динамической головки, работающей на низких частотах	16,5 см
Сечение динамической головки, работающей на высоких частотах	2,5 см
Наличие противопожарного колпака	Присутствует
Стоимость	4470 рублей

Образец модели «Apart CM20T»

Модель «B&W CCM 362»:

Характерная черта	Описание
Бренд	«B&W»
Страна-изготовитель	Великобритания
Колер	Белый
Сечение	24 см
Глубина	7,9 см
Диапазон используемых частот	50-30000 Гц
Давление, создаваемое звуком	106 Дб
Рекомендуемый мощностной показатель для усилителя	80 Вт
Наличие магнитного экранирования	Присутствует
Количество динамических головок	2
Сечение динамической головки, работающей на низких частотах	16 см
Сечение динамической головки, работающей на высоких частотах	2,5 см
Наличие противопожарного колпака	Присутствует
Материал противопожарного колпака	Алюминий
Стоимость	16860 рублей

Модель «Amina AIW150E»:

Характерная черта	Описание
Бренд	«Amina»
Страна-изготовитель	Великобритания
Габариты	34,5 на 45 на 4 см
Масса	1100 г
Диапазон используемых частот	105-20000 Гц
Мощностной показатель	15-30 Вт
Стоимость	143000 рублей

Образец модели «Amina AIW150E»

Вам действительно нужны потолочные колонки?

Прежде чем начать, давайте еще раз всерьез подумаем точно ли в вашем ДК нужны потолочные Atmos-колонки? Установить акустику такого типа не так уж просто

Если вам не хватит осторожности и терпения, то все может закончиться испорченным потолком, кучей свисающих проводов и не очень довольной женой, которая отныне будет видеть вас как человека, разрушившего ее любимую комнату. И никакого Atmos-звука у вас тоже не будет

Не забывайте, что существуют альтернативные решения: Dolby Atmos-саундбары, полочные колонки с Atmos-модулями, установить которые не сложнее, чем акустику 7.1-канальной системы. Имейте это в виду! Вот теперь мы со спокойной душой продолжим.

Пара слов об особенностях монтажа

Приобретённую модель ещё нужно установить и сделать это собственными руками, как я уже писал выше, несложно. Единственное, где может всё-таки понадобиться совет профессионала, так это в выборе мест размещения колонок, чтобы гарантировано получить максимальный акустический эффект.

Далее же рассмотрю монтажные работы на примере гипсокартонного потолка:

1. На этапе возведения каркаса проводим через его конструкционные элементы всю необходимую проводку к точкам установки звуковых систем. При необходимости добавляем звукоизоляционный материал;

Готовая шумоизоляция и выведенные провода

1. После окончания монтажа гипсокартона наносим разметку в соответствии с посадочными местами приобретённых устройств;
2. При помощи электрического лобзика, оснащённого тонкой пилочкой, вырезаем нужные отверстия. Также для этого можно применить насадку в виде коронки и дрель или перфоратор, в таком случае достаточно будет отметить лишь центр будущего проёма;

Сверление отверстия в гипсокартонном потолке под установку акустической системы

1. Подключаем провода к колонке;
2. Вставляем устройство в проём и закрепляем с помощью специальных фиксаторов;

Зафиксированная в потолке акустическая система

История возникновения

Классические напольные или полочные колонки по-прежнему пользуются авторитетом и уважением у большинства меломанов.

Однако:

• современные тенденции отделки помещений;
• популяризация гипсокартонных конструкций в интерьере;
• бурное развитие телекоммуникационной техники;

способствовали появлению встраиваемых моделей.

Встроенная акустическая система домашнего кинотеатра

Вот почему производители звуковоспроизводящей аппаратуры стали экспериментировать с акустическими корпусами, в результате чего:

• видоизменили ее форму;
• сделали возможным ее скрытый монтаж.

Акустика для стен

Поначалу акустика выпускалась в облегченных корпусах, способствующих ее встраиванию в поверхность стен. Была также видоизменена система подключения акустического кабеля для работы в стесненных условиях.

Демонстрационный стенд встраиваемых акустических систем

Позднее создатели акустических систем пошли на более радикальный шаг и совсем отказались от корпусов. А чтобы акустика смогла выполнять свои прямые обязанности – воспроизводить звуковой ряд от источника сигнала, производители стали снабжать свои изделия рекомендациями относительно шумоизоляции и отделки ниши в стене.

Двухполосная встраиваемая акустика с защитным грилем

Акустика для потолков

Естественно, что ранее «пустовавший» потолок заставил производителей акустики обратить на него свои взоры. И в результате пристального изучения, он бы одобрен для установки акустических компонентов. Их корпуса также были переработаны и облегчены для более удобного монтажа.

Акустика потолочная в закрытом корпусе

Приверженцам традиционных потолков:

• под побелку;
• под покраску;
• под оклейку обоями,

подобная корпусная акустика для потолка пришлась впору, хотя она обладала некоторыми недостатками. В частности, для подключения акустического кабеля требовалось штробить каналы в потолке и стенах, аналогичные прокладке электрической сети.

С развитием строительных технологий, оформление потолков также претерпевало радикальные изменения.

• Гипсокартонные;
• Натяжные;
• Подшивные;
• Клеевые и т.п.

Именно с популяризацией таких систем акустика для потолка приобрела свое массовое развитие. Ведь любая подвесная система потолка оставляла достаточно места для установки динамиков и надежно скрывала все соединительные провода.

Хорошо или плохо

Что хорошего сулит такая интеграция акустических технологий в жилые помещения, и какие причины столь долго отодвигали этот момент? Давайте разбираться:

Достоинства

Начну, пожалуй, с того, почему многие меломаны или просто любители усовершенствовать своё жильё ринулись в соответствующие отделы специализированных магазинов за потолочными акустическими системами:

1. Экономия полезного пространства. Большинство наших квартир, да и частных домов не может похвастаться большими габаритами, что вынуждает бережно относиться к каждому квадратному сантиметру используемой площади. Но ведь всё, что окажется встроенным в потолок никак не отразится на обстановке помещения, не помешает размещению мебели, не станет очередным препятствием при преодолении комнаты;

Встраиваемые потолочные колонки не «съедят» даже миллиметра используемого вами пространства

1. Полная защищённость от нежелательных физических контактов. Пробегающая мимо собака, любознательный кот, изучающий территорию маленький ребёнок и даже подвыпивший гость не смогут добраться до дорогостоящей системы и, следовательно, не навредят ей;

Чем выше находятся потолочные колонки для домашнего кинотеатра, тем меньше за них переживать хозяевам

1. «Вездесущность».

Звук теперь может быть буквально везде, в связи с этим хочу выделить два особо важных поясняющих момента:

Правильно размещённые колонки одинаково охватят каждый уголок комнаты. Ведь речь идёт о потолке, который простирается по всей её площади. Таким образом, никто из членов семьи или гостей не окажется «обижен» в процессе регулировки звука акустического устройства;

Разница между потолочной акустической системой и классической

Не обязательно ограничиваться одной лишь гостиной или спальней, потолочная система благодаря своей компактности и защищённости легко устанавливается также и на кухне, и даже в ванной комнате. Так что впредь можно будет наслаждаться музыкой в любой части квартиры или дома;

Колонки на потолке ванной комнаты помогут вам максимально расслабиться в процессе приёма водных процедур

1. Доступная инструкция по осуществлению монтажа. Я ещё коснусь данного процесса более подробно несколько ниже, но хочу заверить вас сразу, что он мало чем отличается от установки точечных светильников;

Монтаж потолочной колонки своими руками

1. Гармония с общим интерьером комнаты. Достаточно подобрать фасадные закрывающие динамики решётки подходящего колера, чтобы оборудование превосходно вписалось в окружающий дизайн. Ведь остальная его часть всё равно останется скрытой.

Подходящий оттенок решает все дизайнерские проблемы

Недостатки

А вот и причины, по которым встраиваемая в потолок акустика столь долго добиралась в бытовую сферу:

1. Достаточно чувствительная для семейного бюджета цена. Коммерческие структуры обладают большими финансовыми возможностями и поэтому уже давно используют потолочные акустические системы, а вот модели, доступные по стоимости более широкому кругу потребителей появились относительно недавно;
2. Дискомфорт, испытываемый от переноса источника звука. Вот представьте себе: включаете вы любимое кино, перед вашими глазами предстаёт главный герой и произносит пламенную речь, которая почему-то доносится сверху. Это вызывает не очень приятные ощущения, так как мы привыкли к тому, что слова должные «вылетать» из открывающегося рта, который мы видим, а не откуда-то из иного измерения.

Хотя при простом прослушивании музыки такой эффект роли не играет вовсе.

Пример акустической системы, работающей по принципу «5 и 1»

Сколько понадобится кабеля?

У профессиональных инсталляторов таких вопросов не возникает — они пользуются кабелями в бухтах. Если есть возможность, то сделайте также. Если хочется сэкономить, то нужно тщательно все промерить, чтобы потом не пришлось наращивать провода (так делать настоятельно не рекомендуется). Если вы уверены, что сможете проложить кабель от ресивера до колонок напрямую, то просто замерьте дистанцию обычной рулеткой, которая будет выполнять роль проводов. Если же на пути кабеля встречаются какие-либо перегородки, то добавьте дополнительно 3 метра. Возможно, весь кабель не пригодится, но лучше взять с запасом. Кстати, эти советы с замерами актуальны только в том случае, если ваш потолок еще не закрыт гипсокартоном. В противном случае, нужно сделать приблизительные замеры, учитывая все возможные преграды на пути кабеля (закрытые стены и потолок не позволят заранее высчитать нужную длину, поэтому берите с запасом).

Правила расположения акустической системы

Расположение акустических систем в комнате

От правильно расположенной акустики будет зависеть качество воспроизводимого звука. Представьте мысленно треугольник с равными сторонами. Тогда у одного угла будет располагаться слушатель, у двух других – фронтальные колонки на одинаковом расстоянии друг от друга и от слушателя.

Подготовка

Чтобы обеспечить комфортное прослушивание устройства, требуется подготовить комнату:

• штробятся стены под провода;
• для отделки стен используют плотные обои желательно темного цвета, для пола – ковер с мягким ворсом;
• для лучшего рассеивания звука, расставляют в помещении книжные шкафы.

А вот помещения с железобетонными конструкциями не подойдут для установки потолочной акустики. Это же относится к комнатам в виде куба, так как отраженные колебания звука будут сходиться в средней точке, а звуковые волны, накладываясь друг на друга, исказят звучание динамиков.

Монтаж звукоизоляции

Монтаж звукоизоляции из ДСП

Звуковые волны рассеиваются при помощи дополнительной звукоизоляции в помещении. Для этого используют плиты минеральной ваты, мягкие виды ДСП, декоративные конструкции – колонны, кессонные потолки. Например, при монтаже гипсокартонных потолков, под ними укладывают плиты из кокосового волокна, стыки между которыми шпаклюют, а щели надежно герметизируют, поскольку звук проходит через воздушные промежутки.

Акустических систем, встраиваемых в потолок, сегодня встречается много. Компактное устройство приборов не перегрузит интерьер, обеспечит ровное, чистое звучание.

Виды потолочных акустических систем

В продаже встречаются различные виды акустических систем для установки на потолок. Давайте подробно рассмотрим особенности и характеристики каждого вида.

Акустические люстры

Если используются тяжелые габаритные приборы, то установка колонок в натяжной потолок невозможна. В этом случае целесообразно использовать акустические люстры. Динамики устанавливаются на небольшом расстоянии от базового потолка. Акустические приборы встроены в корпус люстры, которая имеет привлекательный современный дизайн. В комплекте с ней идут специальные крепежи для установки.

Акустические люстры можно устанавливать в помещении с высокими потолками и в местах общественного пользования. Их целесообразно монтировать в торговых залах, комнатах с куполообразными потолками и помещениях со вторым светом.

Подвесные динамики

Приборы крепятся на ровной поверхности. Их облегченный обтекаемый корпус хорошо впишется в интерьер любого помещения. Данные динамики можно устанавливать на подшивные и подвесные потолки.

Встроенные динамики

Встраиваемые колонки бывают открытого и закрытого типа. Закрытая разновидность вмонтирована в специальный корпус, а открытые колонки идут без корпуса. Последние приборы предназначены для встраивания в подвесной, подшивной и натяжной потолок.

Если устанавливаются открытые акустические приборы, то перекрытие нуждается в звукоизоляции. Это необходимо для защиты запотолочного пространства от искажения звука и резонанса.

Динамик имеет встроенные ступенчатые переключатели, которые позволяют настраивать звучание агрегата с учетом характеристик помещения. Излучатели можно поворачивать под заданным углом и подстраивать их мощность. Сам динамик закрывается декоративной решеткой под цвет отделки потолка.

Виды встроенных в потолок динамиков

Существуют следующие виды динамиков, устанавливаемых в подвесной потолок. Приборы подразделяются на отдельные разновидности по классу звучания, форме корпуса и габаритам.

По размерам выделяют такие виды динамиков:

• Самые компактные приборы имеют диаметр 4”. Эти маленькие колонки можно встраивать в подвесные потолки Армстронг. Сверху корпус закрывается декоративной решеткой, окрашиваемой в цвет потолочного покрытия. Такие динамики можно монтировать в ванной комнате и санузле.
• Акустика среднего размера имеет габариты в пределах 6,5”. Несмотря на маленькие размеры, приборы обеспечивают качественное звучание в широком диапазоне частот. Обычно в комплекте идут решетки белого цвета, но отдельно можно купить решетки других расцветок. Акустические системы монтируются в потолки из ГКЛ и реечные системы.
• Самое качественное звучание обеспечивает потолочная акустическая система с динамиками размером 8”. Их применяют в системах домашних кинотеатров. Можно закреплять только на прочном основании, поэтому при установке в подвесной потолок динамик дополнительно закрепляется на подвесах к базовой поверхности.

Класс звучания и формы

По форме все колонки делятся на круглые, квадратные и овальные. Чаще всего используются круглые приборы. По классу звучания все динамики подразделяются на трансляционные и низкоомные. Обе разновидности имеют разное предназначение.

Трансляционная акустика устанавливается в больших помещениях, где важно обеспечить достаточную мощность звука, но качество при этом значения не имеет. В приборе установлен согласующий трансформатор, состоящий из обмоток, которые преобразуют сигнал мощностью 100 Вт в несколько сигналов разной мощности

Это позволяет задавать разную мощность на каждом динамике. Поскольку в приборах используются трансформаторы на 100 Вольт, наблюдаются потери качества звука.

Низкоомные колонки выдают высококачественный звук. Сопротивление прибора находится в районе 4-8 Ом. Динамики подключают акустическим кабелем с сечением 1,5 мм и более. При длине кабеля 30 м сечение увеличивается до 2,5 мм. Это связано с повышением сопротивления колонки. Для получения мягкого качественного звучания в двухполосных динамиках установлены шелковые твитеры, которые поворачиваются.

Глубина встройки

Диаметр ваших новых потолочных колонок, скорее всего, составит примерно 15-30 см. Это не станет проблемой, если учесть, что потолочные балки, как правило, расположены на расстоянии 35 см друг от друга. Глубина колонки — вот, что может стать проблемой. В старых домах использовался толстый потолочный брус, но в новых строениях балки делаются из низкопрофильного бруса. Таким образом, глубины для встройки АС может не хватить. Разберитесь с этим вопросом заранее. Большинство потолочных колонок обладает глубиной встройки 7-10 см, но есть модели, требующие до 20-23 см.

Если над потолком находится чердачное помещение, то беспокоиться не о чем. В противном случаем вам придется замерить доступную глубину. Проделав небольшое отверстие в потолке, просуньте туда проволоку (можно использовать разогнутую вешалку для одежды) до упора и сделайте на ней отметку снаружи. Затем достаньте проволоку и замерьте расстояние от отметки до конца проволоки.

Выбираем кабель для колонок

Кабель для потолочных колонок отличается от обычного акустического кабеля толстой противопожарной изоляцией. В процессе протяжки провода могу быть повреждены: подвес или острый край бруса может разрезать изоляционный слой обычного акустического кабеля, что приведет к замыканию или даже пожару.

Стандартный акустический кабель — это кабель с двумя медными проводами калибра 16 AWG или 14 AWG. Чем меньше цифра, тем толще кабель. По идее, более толстый кабель лучше справится с передачей сигнала без потерь, но это чаще применимо к масштабным инсталляциям с большими расстояниями и высокомощным оборудованием.

Кабеля 16 AWG будет вполне достаточно для небольших потолочных колонок. Вряд ли почувствуете разницу с кабелем большего калибра. С другой стороны, если речь идет о большом ДК с премиальным ресивером и колонками уровня High End, то есть смысл использовать кабель 14 AWG.

Монтаж акустики для разных видов потолков

Современные потолочные системы представлены несколькими видами. И конструктивные особенности каждого типа декоративного потолка влияют на порядок установки акустической установки.

Потолки из гипсокартона

Встроенная система в гипсокартонный потолок

Гипсокартонные конструкции – удобный вариант для размещения потолочных динамиков. Под декоративным покрытием имеется достаточное количество свободного пространства, что не создает трудностей при монтаже акустики. В зависимости от размеров динамиков и колонок потолок опускают на необходимое расстояние.

Армстронг

Подготовленные плиты под монтаж калонок

Для монтажа аппаратуры под такие потолки потребуется установить специальные крепежные элементы в виде рамок. Это обусловлено малой прочностью Армстронг. Рамки монтируют внутри конструкции, а сама акустика крепится с помощью установочного кольца.

Натяжные конструкции

Встроенная в натяжной потолок

Если решено установить потолочные колонки под натяжной потолок, то об установке крепежных элементов заботятся еще до его монтажа. Габариты динамиков станут отправной точкой для мастеров, которые опустят профиль под покрытие на величину колонок. Полотно монтируется таким образом, чтобы между ним и аппаратурой оставалось 3-5 миллиметров свободного пространства. Это связано с тем, что пленка ПВХ из-за малой прочности может разорваться или деформироваться в результате тесного контакта с динамиками.
