Полипропиленовые трубы: как подобрать правильный диаметр (таблица с типоразмерами)

Сколько тепла должен подавать трубопровод

Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов.

Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».

Условные обозначения — маркировка

По маркировке полипропиленовых труб можно узнать об используемом для изготовления сырье и технических особенностях материала. Выше были приведены обозначения, которые указывают на способность труб выдерживать определённое давление внутри магистрали.

Теперь рассмотрим маркировку, которая указывает на некоторые свойства материала. На строительном рынке, можно встретить трубы таких категорий:

PPB – изделия с высокой устойчивостью к механическим повреждениям и гидроударам, применяемые в системах «тёплый пол» и холодном водоснабжении.
PPH – трубы большого диаметра, которые обычно применяют при монтаже систем вентиляции.
PPR – универсальная продукция, одинаково эффективная в горячем и холодном водоснабжении.

Вне зависимости от маркировки, полипропиленовые трубы изготавливаются из пластика. Однако производители обычно вносят в исходное сырьё активные добавки, повышающие эластичность и термоустойчивость материала.

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм	PN10	PN20	PN30
Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
16	10,6	2,7
20	16,2	1,9	13,2	3,4	13,2	3,4
25	20,4	2,3	16,6	4,2	16,6	4,2
32	26	3	21,2	5,4	21,2	3
40	32,6	3,7	26,6	6,7	26,6	3,7
50	40,8	4,6	33,2	8,4	33,2	4,6
63	51,4	5,8	42	10,5	42	5,8
75	61,2	6,9	50	12,5	50	6,9
90	73,6	8,2	6	15
110	90	10	73,2	18,4

Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

16 мм – при монтаже одного или двух радиаторов;
20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);
25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);
32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);
40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);
6,3 кВт – 16,6 мм (25 мм);
11,5 кВт – 21,2 мм (32 мм);
17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Как влияет размер на характеристику трубы и ее эксплуатацию

При правильном расчете внутреннего и внешнего сечения ПП-труб для холодного и горячего водоснабжения и отопления срок их службы составляет до 25 лет (для ГВС) и до 50 лет (ХВС).

Ошибки в проектировании могут снизить срок эксплуатации, а также сделать работу инженерной системы менее эффективной. Например, если внутренний диаметр оказывается недостаточным для проектного значения водоемкости, то это приводит к таким проблемам в эксплуатации, как шум воды, завоздушивание, а также преждевременный износ из-за повышенного давления рабочей среды. Трубопровод становится уязвимым в местах стыков, давая частые протечки.

Напротив, слишком большой диаметр трубы, превышающий проектные значения водоемкости, приводит к снижению скорости подачи воды и падению давления, из-за чего напор будет слабым, или насосное оборудование будет работать на износ. Поэтому, если планируется монтаж сложной инженерной системы, необходимо прибегнуть к помощи специалистов для расчета необходимых параметров трубопровода.

Что учитывается при выборе диаметра труб

Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел?

На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.

Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали.

Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.

Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.

Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов.

Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.

Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.

Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.

Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.

Типы

На рынке полипропиленовые трубы представлены в трех основных видах:

PPH (PP-1) – гомополимер.
PPB (PP-2) – блок-сополимер.
PPR (PP-3, PPRC, PP-random) – рандом-сополимер.

Обычный PP для изготовления труб практически не используется. У него слишком низкие характеристики для подобных изделий. Чаще всего в магазинах сантехники встречаются варианты PPHи PPR. Они наиболее дешевы и идеально подходят, чтобы устроить водопровод. Плюс трубы ПП можно также встретить с марками PP-S, PP-PURE и др. Но эти виды больше предназначены для применения в промышленности и работе с агрессивными средами.

Диаметры труб для водопровода

Материал

Труба PPH отличается повышенной прочностью, но довольно плохо переносит температуры ниже нуля и ультрафиолет. По ГОСТ и СНиПам ее рекомендуется применять только для холодной воды. PPBнемногим прочнее гомополимера и имеет более широкий диапазон рабочих температур – от -20 до +800С. Однако и стоит этот вариант дороже первого. Полипропиленовые блок-сополимерные изделия обычно используют при обустройстве «теплых водяных полов».

Изменение длины труб при нагреве от 0 до +60 С

PPR среди этой тройки выделяется наибольшей термостойкостью (способен длительное время выдерживать температуры в +900С) и устойчивостью к УФ. Трубу из него можно применять как для водопровода с холодной и горячей водой, так и для систем отопления. Только такие трубопроводы должны располагаться в обогреваемом помещении, на улице PPR использовать не рекомендуется.

Полипропиленовые трубы в разрезе

Армированные

Все вышеперечисленные три типа полипропиленовых труб относятся к однослойным изделиям. Помимо этого есть многослойные армированные аналоги, в которых полипропилен также является основой. Однако между двумя его слоями дополнительно вставляется прослойка из более жесткого материала.

Армирование в таких ПП трубах выполняется:

алюминиевой фольгой (PPR-AL-PPR);
фиброволокном (PPR-FB-PPR);
стекловолокном (PPR-GF-PPR);
композитными материалами.

Эти разновидности труб из полипропилена имеют повышенные технические характеристики по прочности, жесткости, теплостойкости и теплопроводности. Но из-за дороговизны для водопровода их лучше не брать. Они больше предназначены для отопительных систем. Здесь как с заменой электропроводки в квартире – в этой ситуации провода со слишком толстыми жилами применять нельзя. Они стоят дороже, а толку ноль. Более того, их использование грозит проблемами.

Виды полипропиленовых труб

Классификация по давлению

Используемые для полипропиленовых конструкций маркировки часто содержат обозначение N25, N10 и т. п. На основании этого показателя можно определить, каковы возможности материала противостоять давлению жидкости, которая циркулирует по магистрали.

Все предлагаемые на рынке полипропиленовые трубные изделия могут быть классифицированы на следующие виды:

Основными рабочими характеристиками этих изделий является давление на стенку величиной 1 МПа, а также толщина, равная порядка 1,9–10 мм. На их основе часто устраивают теплые полы, а также системы холодного водоснабжения при рабочей температуре, не превышающей 45 градусов. О геометрии этих конструкций можно сказать следующее: величина наружного диаметра составляет 20–110 мм, внутреннего – 16–90 мм.

Продукция этого типа часто находит применение в основных сферах. Рабочим давлением для нее является уровень 1,6 МПа. Эти изделия можно использовать при устройстве систем холодного и горячего водоснабжения, для которых предел нагрева теплоносителя не составляет 60 градусов.

В процессе эксплуатации конструкции из полипропилена этой категории выдерживают давление на стенку на уровне 2 МПа, толщина стенок составляет 16–18,4 мм. Чаще всего на основе этого материала создают системы горячего и холодного водоснабжения, в которых температура транспортируемой жидкости не превышает 80 градусов. Продукция изготавливается с наружным диаметром 16–110 мм и внутренним 10,6–73,2 мм.

Эти изделия из полипропилена рассчитаны на давление 2,5 МПа, отличаются наличием армирующего слоя на основе алюминиевой фольги. Чаще всего их используют при сооружении отопительных систем, а также устройства систем горячего водоснабжения, которые применяются для доставки жидкости температурой до + 95 градусов. Особенностью этих конструкций является многослойная структура, что позволяет им хорошо переносить нагрузки теплового и ударного характера. Готовые изделия имеют диаметр, равный 13,2–50 мм, наружный составляет 21,2-77,9 мм.

Трубы из полипропилена – разновидности и маркировка

В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.

Маркировка на трубах из полипропилена

Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.

PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).

PPR-трубы

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

Полипропиленовые трубы со стекловолоконным армированием

Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.

Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.

Буквенно-цифровой код	Обозначение
PN10	Недорогие тонкостенные трубы, рассчитанные исключительно на линии холодного водоснабжения. Максимально допустимое давление – 10 атм. В силу не самых лучших эксплуатационных характеристик, большого распространения не получили.
PN16	Более совершенные полипропиленовые трубы. Выдерживают давление до 16 атм и температуру до +60°С. Как и PN10, их следует применять исключительно для линий с холодной водой.
PN20	Универсальные полипропиленовые трубы, не теряющие свою прочность и прочие характеристики при давлении до 20 атм и температуре до +95°С. Наиболее распространенный вариант изделий, подходит в равной степени для холодного и горячего водоснабжения.
PN25	Наиболее совершенный подвид полипропиленовых труб. Как правило, имеет армирование. Успешно выполняет свои функции при температуре +95°С. Выдерживает давление до 25 атм. Подходит для напорных трубопроводов в линиях отопления и горячего водоснабжения.

ПП изделия подходят для устройства отопительных систем

Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок

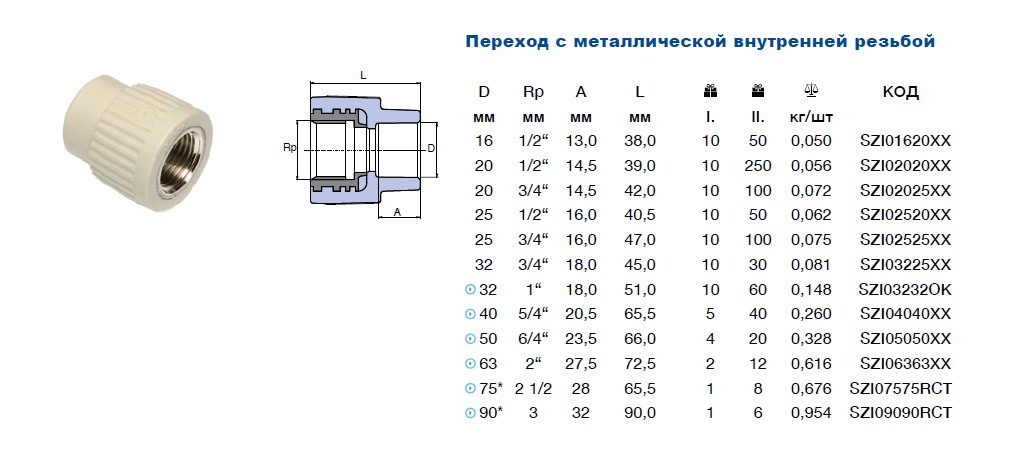

При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов

Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
Давление и температура воды в магистрали.

В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25
