Какие материалы нужны для создания пилорамы?
Следует отметить, что материалы подбираются в зависимости от того, сделаны чертежи или нет, потому что именно правильный чертеж является основой качественного изделия, благодаря которому делается расчет материалов:
- Шкивы можно взять новые или старые в хорошем состоянии;
- Трубы различные по диаметру;
- Рельсы – можно сделать самому из уголков. Располагать уголки лучше ребром вверх, это нужно для того, чтобы продлить «жизнь» колесикам;
- Профильные трубы для создания шпал;
- Швеллер.
ВАЖНО ЗНАТЬ: Сварка ворот из профильной трубы своими руками Помимо материалов потребуются следующие инструменты:
- сварочный аппарат;
- фрезерный станок;
- болгарка;
- дрель, удобнее использовать электрическую;
- молоток;
- пассатижи;
- наборы отверток и гаечных ключей;
- струбцина;
- болты, гайки и прочий крепежный элемент;
- линейки, рулетка, угольники и пр.;
- ножовка.
Бензопила как основа для пилорамы
Бензопила есть в наличии у большинства мастеров, много работающих с древесиной. Благодаря доступности, невысокой стоимости и простоте, достаточно просто может быть изготовлена пилорама из бензопилы своими руками. Вариантов минипилорамы, в качестве основного элемента которой служит бензиновая пила, достаточно много, но все их отличает простота, малый размер, мобильность (ее легко можно перенести с места на место).
Для изготовления пилорамы из бензопилы потребуются следующие составляющие:
- швеллера;
- утолки металлические;
- рельсы;
- бензопила в качестве основного элемента.
На приготовленном для работы месте, которое при необходимости нужно разровнять, собирается каркас с отверстиями под крепеж и стяжками из металлических труб. Крепление производится при помощи болтов. Необходимо постоянно контролировать угловые размеры, чтобы соблюдались точные перпендикуляры (прямые углы). Следует в конструкции предусмотреть дополнительные ребра жесткости, что усилит конструкцию.
Основой для мобильной платформы выступает металлическая плита с приваренными с нижней стороны двумя уголками. Эта основа устанавливается на ролики (лучше подшипники). На верхней части плиты должны быть приварены уголки, к которым будет крепиться бензопила. Последним этапом выступает монтаж конструкции для надежного крепления бревна при его распиле.
Как показывает практика, при наличии не слишком больших навыков, пилорама изготавливается своими руками не особо сложно. Главное внимательность, четкое следование указанным в чертеже данным и «прямые руки». При эксплуатации также необходимо соблюдать меры безопасности, поскольку техника данного типа относится к высокорискованным.
Когда необходимо обработать большое количество досок и древесины, то лучше всего использовать пилораму, изготовленную своими руками. Многие считают, что лучше всего приобрести готовый агрегат, но и сделать самостоятельно его не составит большого труда. Главное – это определиться с тем, каким будет объем предстоящей работы, а также с древесиной, после чего необходимо выбрать тип пилорамы для успешного выполнения поставленной задачи.
Собирая агрегат своими руками, особое внимание следует уделить вопросам безопасности, потому что такое устройство считается объектом повышенного риска. Изготовление различных видов пилорам представлено далее на видео
Пилорама из бензопилы своими руками: видеоинструкция и чертежи
Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.
Пилорама из бензопилы — вариант №1
Для изготовления конструкции кроме бензопилы понадобятся:
- два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
- две рельсы;
- уголки 50х100 мм и 40х40 мм;
- отрезки водопроводной трубы в 25 см в качестве стяжек;
- плита из стали толщиной в 4-6 см и длиной в 60 см;
- подвижные шланги;
- трубы с диаметром в 35-40 мм.
Изготовление своими руками пилорамы следует начинать со сборки основания
из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.
- По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
- Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
- Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
- Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.
После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок
40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.
На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.
Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.
Пилорама из бензопилы своими руками – вариант №2
Состоит конструкция из четырех главных узлов:
- Пилы с приводом.
- Механизма для регулирования толщины изготавливаемой доски.
- Механизма для передвижения пильной части конструкции.
- Устройства для фиксации бревен.
Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.
Механизм для регулирования толщины досок.
Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки
, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.
Механизм для передвижения пилы.
Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника
на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.
Устройство для фиксации бревна.
На таком агрегате бревна крепятся с помощью двух гребней
– неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.
Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат
, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.
Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.
Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание. Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции
Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции
Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.
Как изготовить пилорамы своими руками
Самыми распространенными видами пилорам считаются угловые, ленточные и цепные, а также устройства, собранные при помощи бензопилы.
Ленточная пилорама
пилораму ленточного типа
Сборка пилорамы своими руками осуществляется на площадке необходимого размера, которую следует подготовить заранее. Для устройства будут нужны специальные колеса и ленточные пилы. Затем, в соответствии с чертежами, собирают каркас будущего агрегата. Работа над каркасом начинается с изготовления специальных рельс. Для этого можно подобрать уголок и установить вверх одной из сторон. Затем устанавливают колеса, соблюдая предельную прочность.
Между двумя уголками, выставленными параллельно, делают шпалы из профильной трубы, которые призваны обеспечить их надежное скрепление друг с другом. К этой профильной трубе приваривают крепеж для бревен, свободно передвигающегося во всех направлениях. Затем, согласно чертежу, собирают тележку и крепят к ней колеса.
В завершение осуществляется монтаж электродвигателя, соединенного через специальный шкив с рабочим механизмом устройства.
Цепная пилорама
напоминает ленточную пилораму
Сборка цепного устройства начинается с того, что изготавливают каркас из металлического профиля. Собрав основную часть, проделывают несколько технологических отверстий, соблюдая при этом предельную точность. Количество отверстий зависит от длины шага. Затем начинают собирать стойки и устанавливают на них станину, после чего делают дополнительные ребра жесткости. Таким образом получается основа цепной конструкции.
Кроме этого, необходимо для пилорамы собрать подвижную тележку своими руками. Для этого подготавливают основу и крепят к ней упор, прокладки, зажимные пластины и крепления под электродвигатель.
Затем тележку монтируют к каркасу, закрепляют двигатель с пилой, натягивают цепь и все, цепная пилорама своими руками готова.
Угловая или дисковая пилорама
Угловая пилорама имеет очень много функций и используется для больших объемов работ. Такую конструкцию лучше всего изготавливать своими руками, потому что готовое оборудование стоит очень дорого. Чтобы собрать ее, следует воспользоваться соответствующими чертежами, а перед началом работ нужно приобрести все необходимые узлы и комплектующие.
Вначале собирается каркас из металлических труб и направляющие высокой прочности. Все стыки скрепляются сваркой. В качестве направляющих лучше всего использовать рельсы. Затем собирается каретка
Во время сборки особое внимание следует обращать на точность всех размеров, которые указаны в чертеже
В угловую или дисковую пилораму устанавливают бензиновый двигатель большой мощности, что эффективно сказывается на процессе распилки древесины. Монтаж двигателя осуществляется на каркас конструкции и соединяется с рабочими элементами через специальные отверстия. Чаще всего на такие пилорамы устанавливают цепную передачу, но в некоторых случаях это приводит к перегреву самого привода
Во время сборки привода необходимо обратить должное внимание технике безопасности и исключить возможный риск в процессе его эксплуатации
Пилорама из бензопилы
чаще всего не требуется такая большая пилорама
Чтобы изготовить мини-пилораму из бензопилы своими руками, потребуется:
Для усиления каркаса монтируют несколько ребер жесткости. Затем осуществляют сборку подвижной тележки из стальной плиты. В нижней части этой плиты приваривают два уголка, после чего ее ставят на подшипники или ролики. К верхней части подвижной тележки приваривают два уголка, предназначенные под крепление бензопилы.
В завершение осуществляют монтаж специальной конструкции под крепление обрабатываемых бревен.
Пилорама своими руками видео.
Изготовление режущего инструмента своими руками
Для изготовления режущего прибора самостоятельно следует сделать заготовку из инструментальной стали диаметром не менее 400-500 мм и имеющую толщину 3 мм. Для того чтобы превратить заготовку в дисковый режущий инструмент, на ней следует сделать несколько зубьев, которых будет достаточно для работы с самыми разнообразными породами древесины.
Для изготовления резцов можно использовать куски старых сломанных сверл или пластинки, изготовленные из твердого сплава. Последние навариваются на пильный диск. Для лучшей работы их следует закреплять надежно и качественно. Угол резания должен варьироваться в интервале от 27° до 32°, при этом задний ход должен быть равен 15°.
После изготовления самодельного режущего инструмента требуется провести его тщательную балансировку, от правильности которой зависит качество распила. В случае плохого выполнения балансировки наблюдается трение зубьев о стенки распила. Режущий инструмент к столу закрепляется таким образом, чтобы диск пилы располагался четко посередине зазора, который формируется между стенками щели и пластинами.
Работа с дисковыми пилами требует наличия определенных навыков. Установка не нуждается в особом уходе, а функционирование оборудования не доставляет в процессе эксплуатации проблем. При работе на таком оборудовании требуется строгое соблюдение техники безопасности. Промышленные установки в своей конструкции имеют специальную кабину с элементами управления для оператора станка.
Конструкция и принципы работы
Главное достоинство пилорамы состоит в том, что она осуществляет распил бревна вдоль. Вручную такое сделать невероятно сложно.
Чтобы понять принцип действия станка, нужно познакомиться с его устройством. Конструкция состоит из нескольких частей:
- пилы;
- привода (чаще электрический, иногда бензиновый двигатель);
- каретки пилы;
- направляющих;
- рамы.
В основании станка над роликами располагаются направляющие, на которых сверху прикреплены стойки опоры. Движение рамы по балкам происходит при помощи цепного механизма.
Инструментом для распила служит ленточная пила шириной, примерно, 6 см. Натяжение ее происходит с помощью гидравлики. Лента держится за счет специальных замков, прикрепленных к основанию главного колеса.
Существует несколько видов пилорам. Самые распространенные — ленточная, дисковая и цепная. Практически любую из них можно сделать самостоятельно, если взять за основу грамотный чертеж самодельной пилорамы и внимательно смотреть видео с пошаговыми инструкциями. Также популярны механизмы, сконструированные с помощью бензопилы.
Обратите внимание!
- Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)
Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих
- Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото
Конструкция пилорамы
В основе организации работы лежит блочный принцип.
Он предполагает различные вариации устройства, начиная с базового, где подача пилы осуществляется вручную, заканчивая наиболее сложными узлами, когда пила подается автоматически, толщина резания выставляется, электронная система программируется и пр.
Составляющие узлы конструкции:
- для организации движения распилочной ленты используется рама с двумя направляющими;
- винтовой механизм подъема ленты;
- гидравлический или пружинный узел для натяжения ленты;
- ведущее и ведомое колеса (шкивы);
- кожух для ограждения колес;
- держатель ленты;
- клиноремная передача;
- электродвигатель;
- рельс для осуществления движения ленточной пилы;
- эксцентриковые зажимы для удерживания бруска (бревна);
- упор;
- бак с жидкостью для смачивания.
Для создания ровного надежного изделия необходимо сделать чертежи, по которым будет проходить сборка всей конструкции.
При этом чертеж должен быть изучен и понятен, иначе можно попросту потерять не только время, но и деньги.
Сначала изготавливается станина (неподвижная часть) станка, имеющая П-образную форму.
Сделать ее можно из двух швеллеров, которые можно заменить двумя рельсами (за неимением первых материалов). Если использовать рельсы, то их нужно установить так, чтобы подошва оказалась сверху.
Станину также можно сделать из уголков (50х100 мм).
Высота швеллера должна быть не меньше 14 см, длина должна быть около 8 метров.
По всей длине материалов с шагом в 1-1,5 м нужно просверлить отверстия. После этого при помощи труб, длина которых равна 25 см, швеллеры нужно стянуть между собой.
Используются при этом резьбовые шпильки или болты.
Далее необходимо сделать стойки швеллеров или труб, на которые устанавливается конструкция. Количество стоек зависит от длины пилорамы, так на восьмиметровую длину достаточно сделать 4 стойки.
При этом конструкция дополнительно укрепляется с помощью раскосов, поскольку необходимо добиться жесткости изделия. См. чертеж. Далее собирается мобильная тележка, размеры которой выставляются в зависимости от ширины станины, при этом тележка с обеих сторон должна быть несколько больше (примерно на 8 см) станины.
Видео:
Длина передвижной конструкции должна быть примерно 60 см. Чаще всего тележка изготавливается из стальной плиты, толщина которой 46 мм.
Далее, смотря на чертеж, необходимо установить электрический двигатель для обеспечения движения тележки. Дисковая пила также крепится к ней.
На корпусе конструкции сбоку устанавливается специальный штурвал, обеспечивающий управление тележки.
Направляющие по бокам должны быть оснащены звездочками, с которыми соединяется штурвал управления.
Чтобы при работе пилорамы бревно не выскакивало, необходимо сделать фиксаторы, которые выполняются из труб.
Удобнее использовать трубы, внутренний диаметр которых не превышает 35-40 мм, поскольку внутри будут установлены подвижные штанги.
На трубы сверху необходимо поставить прижимы. Металлический уголок является материалом, из которого сооружают прижимы. Также подлежат установке зажимные кулачковые механизмы.
Если прижимные элементы будут менее 15 мм, то о надежности конструкции речи идти не может.
Далее устанавливаются электрический двигатель и пила. Можно сделать это и в начале работ, можно и в конце. Главное, смотреть на чертежи, согласно которых производится установка.
Видео:
Если заняться двигателем в конце работ, то необходимо заранее его приобрести, чтобы пропорции всей конструкции были правильными.
Для рассматриваемого примера (длина станины равна 8 м) мощность двигателя должна быть не менее 10 кВт, а диаметр пилы не должен быть меньше 1 м.
В противном случае, размеры всей конструкции необходимо пересмотреть на меньшие.
Во-вторых.
Как только ширина пропила достигает необходимого размера, и остаток высоты бревна дошёл до получения нужного размера, его переворачивают. То есть если Вы пилите брус к примеру на 150, то и ширина пропила и высота остатка бревна должны соответствовать этому значению, даже быть больше, с учётом снятия горбыля.
Далее нам известен конечный размер материала, который необходимо получить, и мы его получим.
Для этого, после переворота бревна, начинайте расчёт от конечного размера до полного использования высоты бревна, но при этом не забывайте учитывать размер пропила, который как нам уже известно составляет от 2 до 5 мм.
К примеру — у Вас на эстакаде бревно, которое вы срезали до размера в 260 мм. Перевернем бревно и продолжим.
Конечный результат, которого мы хотим добиться — лафет, толщиной 150 мм. Далее, нехитрым способом сосчитав, что 260 мм-150 мм=110 мм. Мы получаем целых 110 мм толщины дополнительного материала. И именно его необходимо правильно рассчитать.
Берём этот дополнительный размер и высчитываем, для получения плахи, которая имеет размер 50 мм, 110-50=60, не забываем пропил, а у нас он составляет 2 мм, 60-2=58 мм, затем тесины, равной 25 мм, 58-25-2=31 мм, подгорбыльник 20 мм, 31-20-2=9 мм.
Как видите, из наших расчётов, получается 9 мм горбыль, 20 мм подгорбыльник, 25 мм тесина и 50 мм плаха. А конечный размер составит 150 мм.
Пилорама ленточного типа
Общий принцип работы ленточной пилорамы заключается в том, что тележка с ленточным пильным полотном движется вдоль жестко закрепленного на стационарной платформе бревна, производя его распил. Расположение пилящей части ленты горизонтальное, а сама лента хорошо натянута. За счет регулировки высоты расположения ленточной пилы калибруется размер (толщина) отпиливаемой части бревна (доски, бруса и т. д.). Работать такой аппарат может обычно с бревнами весом до 300 кг.
Сборка пилорамы данной разновидности самостоятельно довольно сложна, так как достижение слаженности в работе всех элементов агрегата — задача сложно достижимая. Кроме того, для монтажа конструкции необходимо подобрать специальные комплектующие, инструменты и приспособления, составить достаточно сложные чертежи, учитывая все конструкционные элементы.
Сборку комплекса необходимо начать с подготовки ровной площадки подходящего размера и уплотнения ее поверхности (если она не имеет твердого покрытия). Следующим этапом работ будет сборка каркаса агрегата, которую следует начинать с изготовления и установки рельсов для тележки. В качестве рельса можно использовать уголок, установленный полкой вверх.
Между двумя рельсами приваривают шпалы из трубы, швеллера или уголка для надежного их скрепления друг с другом. К шпалам приспосабливают передвижной крепеж для бревна, который должен надежно закреплять древесину любого (в пределах планируемых к обработке) диаметра.
Теперь необходимо, согласно подготовленному чертежу, собрать и установить на рельсы мобильную тележку и проверить ее ход по всей длине рабочей зоны. Для схемы также потребуются колеса (можно использовать автомобильные в сборе, вместе с камерами и покрышками), которые используются для натяжения ленточной пилы. Именно их установка на каркасе — следующий этап монтажа.
Остается смонтировать электромотор, соединить его посредством шкива с механизмом агрегата и проверить работу путем пробного запуска.
После проверки работы механизмов и частей можно устанавливать натяжную ленту пилы, производить регулировку и пробный пуск пилорамы.
Подготовительные мероприятия
На этапе подготовки выбирают оптимальную конструкцию, делают необходимые расчёты и разрабатывают чертежи. После этого подготавливают материалы и инструмент и обустраивают место под монтаж лесопильного агрегата.
Проектировочные работы, чертежи
Строительство пилорамы начинают с выбора производственной площадки. Опытным путём установлено, что для этого понадобится участок размером не менее 3х6 м. В любом случае, планируя протяжённость рабочей зоны, надо обязательно учитывать максимальный размер обрабатываемого леса. Лучше всего, если агрегат будет установлен внутри помещения или под большим навесом. В таком случае можно будет работать в любую погоду.
Затем определяют количество уголков (швеллеров, двутавровых балок) и профильных труб, необходимых для изготовления рельсовых направляющих, ложе и пильной рамы. Расстояние между рельсами рассчитывают, прибавляя к максимальному диаметру бревна зазоры не менее 0.3 – 0.4 м с каждой стороны. Кроме того, необходимо учитывать поперечные усилители, которые устанавливают между рельсами через каждые 0.8 – 1 м. Опорные элементы под лесоматериал можно смонтировать на этих же усилителях, поднимая ложе на высоту не менее 0.2 м над уровнем направляющих.

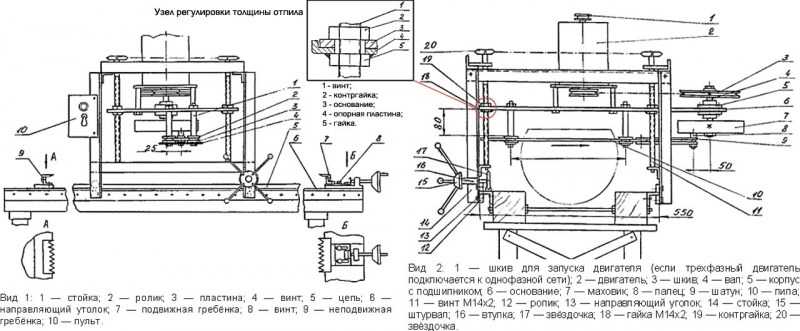

Схема пилорамы Чертёж пильной каретки Чертёж рельсовых направляющих
В зависимости от конструкции составляют чертежи узлов, которые надо будет выточить на токарном станке – роликов, винтов, валов, корпусов подшипников, шкивов и т. д. Конструкцию самодельной пилорамы принимают исходя из финансовых возможностей, наличия материалов и отдельных узлов, поэтому точный проект агрегата каждый выполняет самостоятельно. Тем не менее мы предоставляем схемы и чертежи лесопилки и её отдельных узлов в качестве примера. Их можно будет использовать в собственных разработках.
Чертёж механизма натяжения Чертёж ролика Рабочее колесо в сборе
Подготовка основания
Правильно сделанный фундамент обеспечит оборудованию стабильность линейных характеристик в процессе эксплуатации
Поскольку постройка собственной пилорамы – дело серьёзное, то и подойти к нему нужно ответственно. Возможно, в дальнейшем оборудование станет не только хорошим подспорьем в хозяйстве, но и источником дополнительного заработка. Такие важные факторы, как долговечность и надёжность работы лесопилки, удобство работы и качество получаемых пиломатериалов во многом зависят от того, насколько прочное и ровное основание у неё имеется.
Сооружение опорной плиты ничем не отличается от обустройства мелкозаглубленного плавающего или простого ленточного фундамента. О нём немало написано, поэтому нет необходимости останавливаться на процессе сооружения подробно. Напомним только, что потребуется подушка из песка и гравия, толщину основания делают не менее 10 – 15 см, а его прочность обеспечивают армопоясом из стального прутка диаметром не менее 10 мм. В этом случае значимые переменные нагрузки не приведут к трещинам или проседанию бетонной плиты.
