Печи горизонтальные для бани из трубы

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

  1. вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
  2. в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
    • вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
    • в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
    • горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

  1. изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

  1. приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
  2. подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
  3. в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
  4. фасадный лист приваривается к передней части печки;
  5. в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
  6. навешиваются дверцы;
  7. готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия  лишняя краска обгорит, не нанося вреда здоровью человека.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

  1. отрезают кусок основной трубы высотой 0,7-0,9 м;
  2. места отрезов зачищаются;
  3. на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
  4. в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
  5. устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
  6. над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

  1. при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
    • на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
    • в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
    • на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
  2. на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
  3. в верхней части вырезается отверстие для установки дымохода;
  4. как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Основные требования к дымоходу

Самым важным требованием к дымоходу является пожаробезопасность. Она должна быть превыше всего. Также не стоит также забывать об угарном газе, который может отравить человека, так как не имеет ни запаха, ни цвета. Но если всё-таки человеку стало плохо от газового удушья, вот Вам статья с описание первой помощи.

Это, пожалуй, самые главные требования к любому дымоходу, учитывать их надо в первую очередь. А теперь к другим параметрам, которые тоже очень важны…

  • Тяга дымохода будет гораздо лучше, если применять круглое сечение (меньшее сопротивление воздуха).
  • Если дымоход в бане сделан из кирпича, то внутренние стенки должны быть гладкими, без излишков раствора (неровности также тормозят движение газов и дыма).
  • Сечение квадратного или прямоугольного дымохода для бани выбирается в зависимости от мощности печки. Вот примерные показатели мощности и сечения труб: мощность 3,5 кВт – сечение 200 см2, 5 кВт – 270 см2, 7 кВт – 370 см2.
  • Диаметр круглых труб выбирается из расчёта не менее 8 см2 на каждый киловатт мощности.
  • Чтобы создать хорошую тягу, высота дымохода должна быть не менее 5 метров.
  • Высота трубы над коньком крыши должна быть не менее 0,5 метра. В этом случае повышается пожаробезопасность. Так же понижается вероятность задувания дыма сильным ветром.
  • При наличии плоской крыши, труба дымохода должна возвышаться над ней не менее 1 метра.
  • При прохождении дымохода через потолок и крышу, обязательно делаются противопожарные разделки. Если дымоход из металлических труб, то в этих местах не должно быть соединений.
  • Общая длина горизонтальных и наклонных участков дымохода не должна превышать 1 метра. При несоблюдении этого правила значительно ухудшается сила тяги, печь может дымить.

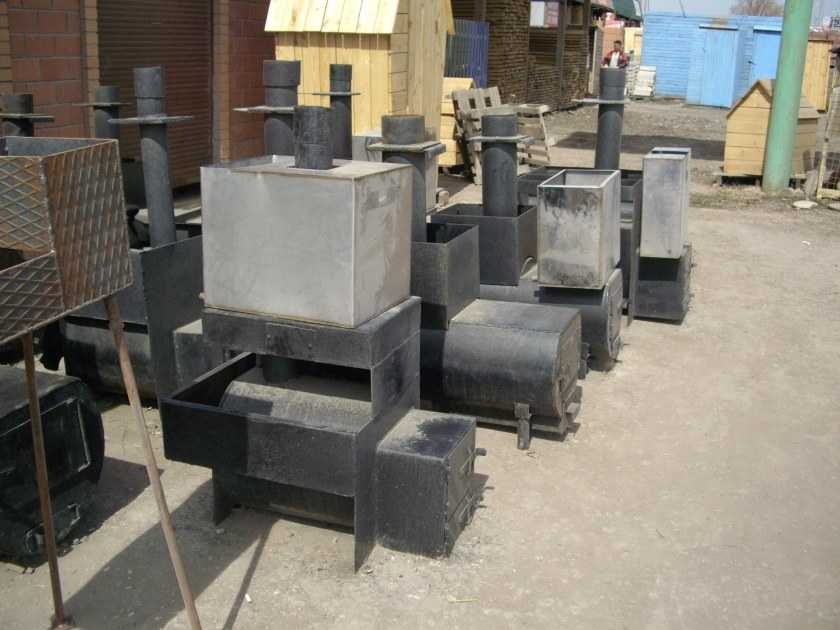

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

  1. Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
  2. Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.

  1. Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
  2. Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
  3. Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
  4. Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

Устанавливайте дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для отсечения огня и качественного сгорания топлива.

  1. Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
  2. Оснащение зольника и топки дверцами.
  3. Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
  4. Оборудование бака краном.

Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

  • Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
  • На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.
  • Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
  • Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.
  • Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
  • В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.
  • Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
  • Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

вечная печь для бани

Watch this video on YouTube

Способы самостоятельного изготовления

Горизонтальное расположение

При решении самостоятельно изготовить печь в баню из трубы стоит учитывать, что о стильном внешнем виде такой конструкции говорить не приходится. Однако она в полной мере выполняет свое функциональное предназначение, быстро и эффективно отапливая парную объемом до 20 м3.

Конструктивно печи для бани, изготовленные своими руками из стальной трубы, делятся на вертикальные и горизонтальные. Каждая разновидность имеет свои плюсы и минусы. Основной критерий при выборе той или иной модификации должен основываться на  площади и планировке парилки.

Горизонтальное расположение

Если принципиально важно сохранить свободное пространство в парной, выбирать следует вертикальную конструкцию. Но у горизонтальной печи есть несколько очевидных плюсов:

  • удобное расположение топки;
  • оптимальная высота расположения каменки из-за небольшой высоты самой конструкции;
  • отличный нагрев камней и бака с водой;
  • небольшой вес конструкции позволяет установить ее в центре помещения на обычном стальном листе, толщиной 8 мм при условии изоляции толщиной 20 мм;
  • равномерное распределение топлива.

Материалом для изготовления горизонтальной конструкции может быть труба диаметром 50 см или старый газовый баллон.

Особенность такой печи заключается в том, что она отлично прогревает все участки парной, кроме пола.

Вертикальное расположение

Вертикальная печь из трубы

Уровень теплообмена и время горения у вертикальной печки в баню из трубы ниже, чем у горизонтально установленной конструкции. Это связано с тем, что тепловая энергия стремится вверх, не успевая прогреть металлические стенки.

Скорость сгорания топлива внутри вертикальной конструкции можно уменьшить, прикрыв дверцу зольника и ограничив тем самым доступ кислорода в топку. Еще один недостаток заключается в том, что в вертикальной печи топливо сгорает сразу целиком, а в горизонтальной – постепенно, обеспечивая равномерный прогрев помещения. Плюс вертикальной конструкции заключается в более интенсивном нагреве камней и получении более насыщенного пара.

При выборе состава для окрашивания металлической поверхности следует учитывать его термостойкость. Краска решит вопрос с внешним видом печи и защитит металл от коррозии. На отдачу тепла влияет фактура и цвет состава – матовая темная поверхность лучше отдает тепловую энергию, нежели гладкая глянцевая.

Нагретый металл выделяет обжигающее инфракрасное излучение. Защитит от него кирпичная кладка, которая впитает тепло и будет постепенно его отдавать в помещение.

Существует несколько вариантов:

  • с помощью сплошной облицовки печь можно сделать эстетически привлекательной, но в некоторой степени ее обогревающая эффективность снизится;
  • увеличить теплоотдачу и создать более комфортные условия в непосредственной близости к печи можно с помощью небольшого кирпичного теплового экрана;
  • к универсальным вариантам относят устройство конвекторной облицовки с продухами.

Обработка металлической поверхности специальными химическими составами называется воронением. Этот метод декорирования обеспечивает помимо эстетичного внешнего вида надежную защиту от коррозии.

Особенности выполнения чертежа

Чертеж для самостоятельного изготовления

Чтобы правильно выбрать способ расположения печи в парной, предварительно рекомендуется выполнить чертеж помещения и самой конструкции, чтобы понять, сколько места потребуется для ее размещения.

Конструктивно банная печь состоит из последовательно закрепленных посредством сварки элементов:

  • корпус с поддувом, каменка, топка и колосники;
  • бак для воды;
  • дымоотвод;
  • искрогаситель на дымоходе.

На выбор подходящей для отдельно взятой конструкции трубы влияет толщина стали и размер внутреннего сечения изделия. О параметрах изделия скажет маркировка «диаметр*толщина стенки». Для банной печи предпочтительное значение диаметра составляет 50-60 см, а толщина стенки 0,7 – 1,3 см. Такие стенки лучше всего поддаются обработке и в ходе эксплуатации под воздействием высоких температур не деформируются.

Чаще для этих целей приобретают трубу сечением 53 см – это значение считается наиболее оптимальным для парилки. Небольшую печь диаметром 42,6 см можно установить в маленьком помещении бани, по большей части выполняющем функцию моечной. Для просторной парной подойдет труба сечением 63 см.

Вертикальный или горизонтальный формат?

Один из ключевых вопросов, который вам придется решить, если вы намереваетесь сделать печь для бани из трубы. Разумеется, он напрямую зависит от размеров парной.

Вертикальная — идеальна для маленьких помещений. Колосники и непосредственная топка размещены ступенчато, друг над другом, что позволяет в итоге сэкономить полезное пространство вокруг. Использование такого формата в последнее время заметно участилось, особенно в среде профессионалов. Споры о том, какая печь лучше всего подходит для бани, лучше обходить стороной: принимайте решение исходя из вашей конкретной ситуации.

Горизонтальная — решение, которое хорошо вписывается в формат просторных банных помещений. Одновременно это и тот классический вариант, который используется практически повсеместно. Характеризуется слегка увеличенным отсеком для топки. Часто для практичности его часть заходит в предбанник, что позволяет ускорить довольно утомительный подчас процесс растопки.

Согласитесь, что куда удобнее регулировать температуру из него, не тратя время на переход из одного помещения в другое. К тому же, во время таких «рейдов» воздух активно циркулирует по всей бане и мешает ее полноценному прогреву.

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани. Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

  • с выносной ёмкостью или расположенной вверху;
  • с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

  1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
  2. Выкапывают котлован глубиной от 0,5 до одного метра.
  3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
  4. Дно котлована выравнивают и утрамбовывают.
  5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
  6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
  7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
  8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
  9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

  1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
  2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
  3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
  4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
  5. Завершая каждый ряд печи, проверяют значения величин углов.
  6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

  • Постоянно контролировать правила перевязки.
  • Толщина слоя раствора — около 10 мм.
  • Уплотнять швы печи для обеспечения герметичности.
  • Через каждые два ряда проверять уровнем горизонтали и вертикали.
  • Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
  • После кладки двух линий установить поддувало и продолжить сплошную кладку.
  • После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
  • Предусмотреть зольник (мобильный или стационарный).
  • Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
  • Необходимая глубина топки печи — 80 см.
  • Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

Что понадобится для изготовления печки?

Из инструментов понадобятся:

  • сварочный аппарат;
  • металлорежущий инструмент (болгарка и/или ножницы по металлу).

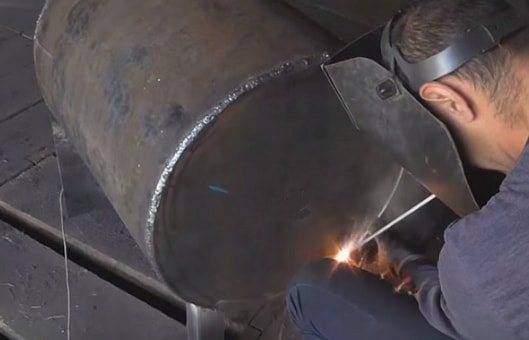

Рисунок 3. Приваривание боковин к печной трубе

  • обрезок трубы указанного диаметра; длина обрезка – 800-1000 мм; 800-миллиметровой трубы хватит для качественного обогрева средней 20-кубовой бани; если помещение побольше, рекомендуется взять метровую заготовку;
  • ровный, не деформированный лист стали; размеры листа – примерно 700х1200 мм; минимальная толщина – 3 мм; наличие ржавчины – не проблема, но металл должен стремиться к идеальной плоскости;
  • 6-8-миллиметровая арматура из стали; хорошо подойдут обрезки длиной 500 мм;
  • металлический профиль; рекомендуется 50-миллиметровый уголок, но подойдёт и квадрат; общий расход профиля – 1,5-2 м;
  • 110-миллиметровая «двухколенная» труба длиной 1500 мм; угол колен зависит от особенностей конструкции, поэтому материал следует подбирать по ходу дела;
  • 2 дверцы – для топливника и зольника.

Кроме этого, потребуется приблизительно 5 электродов по нержавеющей стали и штук 20 – по чермету.

Декоративная отделка

Банная печь из трубы своими руками сделанная по чертежам опытных мастеров, с соблюдением всех правил сварки, не уступает эксплуатационным качествам заводским аналогам, но проигрывает в декоративном плане. Для улучшения внешнего вида рекомендуется покрывать печь огнеупорной краской (прочитайте: «Чем покрасить печь в бане – выбор подходящей краски»).

Еще один способ улучшить внешний вид самодельной печки — это обложить ее кирпичом. Кирпичная кладка увеличит теплоотдачу, защитит от жесткого инфракрасного излучения, которое излучает раскаленный металл, продлит срок службы печки (подробнее: «Как обложить печь в бане кирпичом – руководство по облицовке печи»).

Самодельная печь — не только способ сэкономить на покупке заводского изделия, но и возможность реализовать оптимальный проект в соответствии с конкретными условиями: площадью парильни, требованиями к качеству пара (сухой или влажный), личными предпочтениями.

Подготовка места для печи

Вначале необходимо позаботиться о фундаменте. Чтобы сделать его, нужно выполнить следующие действия.

Таблица. Инструкция

Шаг, №№ИллюстрацияОписание
Шаг 1

Выемка грунта

В месте, где будет располагаться печь, выкапывается яма глубиной 50 см. Длина и ширина зависят от размеров будущей конструкции (в статье рассматривается использование трубы Ø 50 см, значит, размеры фундамента должны составлять примерно 70х70 см).
Шаг 2

Отсыпка щебня

Дно ямы засыпается щебнем и тщательно утрамбовывается. Толщина уже утрамбованного слоя должна быть как минимум 30 см.
Шаг 3

Заливка раствора

Поверх щебневой «подушки» заливается тонкий слой жидкого цементного раствора (цемент с песком в соотношении 1:4, вода – по мере необходимости) и оставляется на 24 часа для остывания. Это – подошва будущего основания.
Шаг 4

Укладка рубероида

Поверх застывшего цемента укладывается гидроизоляция – несколько слоев рубероида.
Шаг 5

Раствор для заливки фундамента

Далее яма заливается бетоном, приготовленным из цемента, песка и мелкофракционного гравия в соотношении 1:2,5:4 (+ вода)
Шаг 6

Забетонированное основание

Поверхность залитого фундамента проверяется уровнем. Если с горизонтальностью все в порядке, можно приступать к выведению кирпичной площадки.
Шаг 7

Кирпичная площадка под печь

Из красного или шамотного кирпича строится площадка (размеры те же – 70х70 см). Кирпич нужно класть одним или двумя рядами, причем исключительно на глиняный раствор. В результате площадка должна подняться над чистовым полом приблизительно на 15-20 см.

Также необходимо защитить стены помещения от сильного нагрева. Для этого сооружается защитный экран из кирпичей, уложенных «на ребро» и сцепленных тем же глиняным раствором.

Кирпичный экран (увеличивайте для чтения рекомендаций)

Высота экрана должна составлять 120 см, будущая печь будет располагаться примерно в 20 см от него.

Кирпичный экран – пример

А как насчет кухни?

Труба как заготовка для кулинарных печей вообще говоря, подходит мало. Для летних варочных переносных она слишком тяжела, а для приготовления истинно печных деликатесов не годится однозначно, т.к. не кирпичная и не глиняная. Однако делать печь для казана из трубы имеет полный смысл: тяжелая основа придаст всему сооружению дополнительную устойчивость.

Вертикальная конструкция подойдет для большого котла, а горизонтальная – для нескольких меньших сразу. Последнее пригодится в животноводческом хозяйстве. Напр., для подмывания вымени коров и лап домашней птицы горячая вода нужна в небольших количествах, но достаточно долгое время. 2-3 сменяемых котелка обеспечат ее непрерывный поток, в т.ч. и на летнем выгоне/выпасе: печку из трубы такого размера можно возить в багажнике.

Процесс изготовления печи

Вот что нужно сделать:

  1. Возьмите отрезок трубы Ду500 длиной 900 мм (это будет корпус) и вырежьте в нем со стороны торца, к которому будет привариваться днище, проем для зольника-поддувала шириной 200 мм и высотой 50 мм.
  2. Несколько выше этого проема вырежьте еще один — размером примерно 300х250 мм. Это будет люк для загрузки топлива в топку.
  3. Внутри корпуса между двумя этими проемами приварите подставки для установки колосниковой решетки. Их можно сделать из уголка 25х3 мм. В одной из полочек уголка делаются с равным шагом несколько прорезов, что даст возможность согнуть его в дугу радиусом около 250 мм.
  4. Из арматуры сделайте колосниковую решетку. Шаг прутьев должен составлять 40 – 50 мм.
  5. Вырезанные в корпусе проемы нужно оснастить дверцами, изготовленными из стального листа. К каждой дверце изнутри по всему периметру нужно приварить две полосы, так чтобы между ними образовался паз. В этот паз следует уложить асбестовый шнур (он должен входить достаточно плотно). Далее нужно установить на дверцах покупные ручки и приварить к ним навесы. Ответные части навесов и крючки для засовов нужно приварить к корпусу, после чего дверцы можно будет устанавливать на место.

Можно сэкономить материал, изготовив дверцы из фрагментов, вырезанных из корпуса в ходе устройства проемов. Эти фрагменты нужно будет только обварить полосой, чтобы они могли перекрывать проемы. Разумеется, в этом случае вырезать их нужно как можно более аккуратно.

Чертеж с вертикальным дымоходом

Выше топки нужно приварить отрезок трубы, служащий емкостью для камней. Учтите, что в банных печах можно использовать только некоторые виды камней, например:

  • речную гальку;
  • базальт;
  • талькохлорид;
  • малиновый или белый кварцит;
  • габбро-диабаз.

Можно оградить печь своего рода кожухом из стальной сетки и уложить камни в него (топка и поддувало, разумеется, должны оставаться открытыми). Таким образом, стальной корпус окажется в каменной оболочке, благодаря чему излучаемое печью тепло окажется более мягким.

Далее:

  1. В самом верху на корпус наварите муфту, которая позволит зафиксировать водогрейный бак.
  2. Снизу приварите к корпусу днище и ножки. Можно оставить печь без днища и сделать для сбора золы выдвижной ящик, который будет ставиться на пол. Очищать его гораздо удобнее. Длина ножек должна быть такой, чтобы корпус печи прилегал к ящику плотно — это исключит паразитное подсасывание воздуха.
  3. Приступаем к изготовлению водогрейного бака. Необходимо вырезать из стального листа круг диаметром 530 мм, а затем прорезать в нем отверстие диаметром около 150 мм. К отверстию привариваем отрезок трубы с тем же диаметром, имеющий длину около 700 мм. Далее нужно взять отрезок трубы Ду500 длиной 600 мм и приварить к его торцу диск с трубой так, чтобы последняя оказалась внутри. Таким образом, у нас получится бак с днищем, внутри которого проходит дымовая труба. Далее нужно изготовить крышку. Она также представляет собой диск диаметром 530 мм со 150-миллиметровым отверстием, только еще нужно приварить горловину, через которую будет заливаться вода. Крышка укладывается на бак сверху (при этом дымовая труба продевается в имеющееся в ней отверстие) и приваривается.

Снизу вварите в водогрейный бак патрубок (сгон) для подсоединения шарового крана, через который будет осуществляться отбор горячей воды.

Остается приварить к дымовой трубе колено, посредством которого она будет подключаться к дымоходу.

Не забывайте о требованиях пожарной безопасности: стена, возле которой стоит печь, и пол перед топкой должны быть защищены несгораемым материалом.

Сегодня с этой целью принято использовать стальной или жестяной лист на подкладке из базальтового картона (асбест лучше не применять ввиду его канцерогенных свойств).

Производительность данной печи приходится регулировать путем открывания дверцы поддувала, что не очень удобно. Агрегат можно усовершенствовать, вварив в эту дверцу патрубок с поворотной заслонкой. Заслонка делается очень просто: в патрубке просверливают друг напротив друга два отверстия, после чего вставляют в них арматурный стержень диаметром 8 мм (это будет ось заслонки).

К этому стержню приваривают стальной диск, диаметр которого соответствует внутреннему диаметру патрубка. Чтобы заслонка не поворачивалась самопроизвольно, на оси нужно закрепить подпружиненную гайку: когда заслонку нужно повернуть, гайка отжимается, а по достижении нужного положения — отпускается.

Недостатки

Минусы металлических самодельных печей:

  • металл быстро отдает тепло после окончания горения топлива, поэтому почти все время отдыха в бане печь приходится топить;
  • для большого домика одной печи может быть недостаточно для отопления;
  • неодинаковый нагрев прогрев парильного отделения – возле печи горячо, на расстоянии – прохладно;
  • о металл при прикосновении можно обжечься. Для этого вокруг корпуса печки иногда монтируют ограждение;
  • печь для бани из металла недостаточно пожаробезопасна. Ближайшую стену обязательно изолируют от раскаленных стенок печи;
  • не очень презентабельный внешний вид.

Возведение кирпичных дымоотводящих конструкций

Выложенный из кирпича дымоход может быть коренным или насадным. Для печей, устанавливаемых в банных постройках, в большей степени подходит первый вариант, который размещают рядом с отопительным агрегатом.

Если печь возведена из кирпичей, тогда дымоход к ней пристраивают. Когда агрегат изготовлен из металла, то его соединяют с кирпичной дымоотводящей системой посредством металлической трубы.

Примерно схема дымохода из кирпичей состоит из следующих элементов:

  1. Дымовая задвижка, которая регулирует внутреннюю тягу каменки. Ее устраивают в непосредственной близости к потолочному перекрытию. От задвижки зависит интенсивность сгорания топлива и время нахождения печи в горячем состоянии.
  2. Распушка (разделка). Предназначается для прокладки трубы через чердачное перекрытие. Так принято называть утолщение стенок дымохода при условии сохранения величины его внутреннего сечения. Данный элемент конструкции нужен, чтобы обезопасить материалы изготовления перекрытия от перегрева и последующего возгорания.
  3. Стояк – прямой отрезок трубы. Он находится над распушкой и пролегает через чердачное помещение.
  4. Выдра. Ее выкладывают в месте вывода дымохода через кровлю. Ее назначение – предохранение стропильной системы от возможного перегрева. Кроме этого за счет кирпичей, выступающих из конструкции наружу, выдра прикрывает зазоры между материалом кровли и кладкой дымохода.
  5. Шейка – это место, где труба сужается до начальных внешних параметров.
  6. Оголовок. Он располагается над шейкой. При его обустройстве кирпичи выкладывают так, чтобы они выступали наружу за стены дымохода. В результате оголовок обеспечивает дополнительную защиту от атмосферных осадков.
  7. Колпак металлический. Устанавливается на самом верху дымохода. Не дает пыли, грязи, воде проникать внутрь системы.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
