Устройство каменки периодического действия

Особенности конструкции:

1. Материал топливника – огнеупорный кирпич.
2. В топливнике есть щелевой свод под каменную засыпку. Ширина зазоров от 5 до 8 см.
3. Имеются дымоходы по типу опускных колодцев, сборная дымоходная труба.
4. Для усиления конструкции отделку печи проводят уголками из стали.
5. В камере под камни есть две дверки.

Кирпичная печь периодического действия с закрытой каменкой и боковым размещением бака для воды. 1 – водогрейный бак; 2 – печь; 3 – дымовая труба; 4 – камни; 5 – крышка каменки; 6 – отверстие для подачи воды; 7 – металлический свод; 8 – экран; 9 – колосниковая решетка; 10 – дверка топки; 11 – дверка поддувала.

Встречаются дымоходы, которые пропускают дым вокруг канала в нижнюю камеру для булыжников.

В разделе ниже приведено описание, как пошагово возвести печь периодического действия своими руками.

Нюансы выкладки банных печей

К тонкостям вкладки печи в бане относятся, например, строгое соблюдение схемы выкладки и требований правил пожарной безопасности при этом

Это очень важно, так как практически все пожары в банях происходят из-за того, что печи в них были выложены с ошибками. При этом, несмотря на то, что разрешение от пожарной службы на запуск бани в эксплуатацию не требуется, она имеет право осуществлять периодические проверки таких строений на предмет их пожарной безопасности, и в случае выявления их нарушений – налагать весьма существенные штрафы на собственников таких бань. Так, пожарные требуют безусловного соблюдения следующих правил:

Так, пожарные требуют безусловного соблюдения следующих правил:

1. Необходимо выдержать расстояние от стенки печи до сгораемых конструкций бани не менее 0,5 м. В том случае, когда это нельзя сделать по объективным причинам, рекомендуется защитить такие конструкции при помощи экрана, изготовленного из негорючих материалов.
2. Между кирпичной трубой и деревянными элементами здания также необходимо будет оставить зазор не менее 1 его диаметра.
3. Имеющуюся щель между кровлей и необходимо будет закрыть листом оцинкованной стали.
4. На полу перед печью необходимо будет уложить металлический лист, который должен будет защитить помещение от возгорания в случае падения на пол углей из топки.

Кроме того, для того, чтобы придать печи приятный внешний вид, а также защитить баню от пожара, можно её оштукатурить. При этом штукатурка очень хорошо расписывается, что придаст вашей парной некоторую изюминку интерьера.

На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.

Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у Вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

• цилиндрическая – 1 к 10;
• прямоугольная – 1 к 1,5.

Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода

По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».

Полезные советы

Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний

При посещении парной следует обращать внимание на самочувствие

При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения

При всей простоте парогенераторов или паропушек, сделанных своими руками, не стоит забывать о техническом обслуживании, проверках, регулярных чистках. Соли, содержащиеся в воде, будут оседать в виде накипи и ухудшать работу устройств.

Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов — прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.

Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.

Видео: парогенератор в действии

Небольшой портативный парогенератор или мини-пушка, собранные своими руками из подручных материалов, позволят создать в малогабаритном помещении атмосферу по параметрам близкую к типовым, классическим баням. При эксплуатации паровых устройств следует помнить об ограничениях, технике безопасности и мощном воздействии физиопроцедур на здоровье человека.

Расчёт параметров

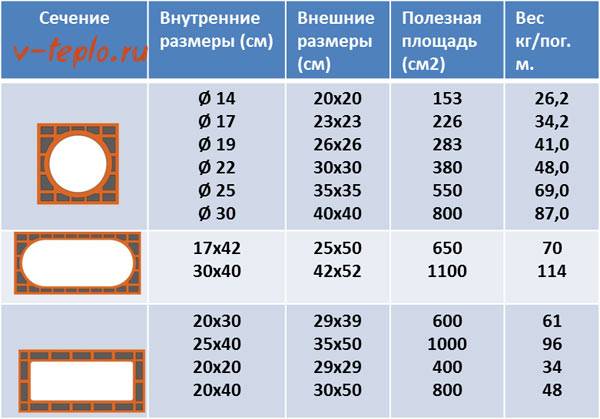

Параметры сечения дымового канала для кирпичного дымохода

Наиболее популярной формой дымовой трубы является цилиндр. В процессе отвода продукты горения и газы закручиваются по оси, что создает равномерную тягу по все длине дымоотвода.

Расчет параметров дымохода выполняется с учетом следующих правил:

• Внутренне сечение — рассчитывается относительно размеров топочной камеры. Для трубы цилиндрической формы соотношение сечения к размерам камеры составляет 1:10. Для труб квадратного сечения — 1:1,5. Сечение трубы обязательно меньше сечения поддувального отверстия.
• Высота дымохода — рассчитывается с учетом места расположения относительно конька и угла наклона кровли. При расстоянии 50 см от конька труба должна быть выше на 50–70 см. Если расстояние от 1,5 до 3 м, то минимальная высота трубы равна высоте конька или превышает ее на 10–20 см (см. схему).
• Общая высота дымохода — длина дымового канала от входного отверстия печи до колосника должна составлять не менее 5 м. Если высота трубы составляет не более 5 м, то для увеличения тяги увеличивается ее внутреннее сечение до приемлемых параметров.

Если рядом с баней или другим строением есть близкорасположенные здания, то минимальная высота трубы должна равняться высоте крыш этих зданий. Выводить дымоход в непосредственной близости от окон нежелательно, так как выходящий дым и газы будут частично попадать обратно в помещение.

Как самому построить баню на даче.

Иногда так хочется покинуть суету и шум города, и уехать на дачу. Тишина, прогулки, занятие любимыми делами — что может быть лучше! Если на даче обеспечен комфорт, хочется приезжать ещё и ещё. Одним из комфортных условий проживания на даче является баня.

Строительство можно, конечно, поручить профессиональным строителям. Однако, построить и благоустроить баню на дачном участке вполне по силам самостоятельно. Это избавляет от дополнительных трат и позволяет произвести отделку и благоустройство в полном соответствии со своими желаниями и предпочтениями. Поэтому эта задача непростая, но вполне по силам начинающему строителю. Построенная собственноручно баня будет радовать владельцев ещё больше. Итак, как же самому построить баню?

Во-первых, как и при любом строительстве, сначала необходимо определиться с проектом и с материалами, из которых баня будет строиться. Выбор основного материала для строительства зависит от географического положения и условий эксплуатации, а также от собственных возможностей.

Бани бывают из кирпича, газобетона и других каменных материалов, некоторые отдают предпочтения каркасным баням, однако, многие начинающие строители предпочитают строить баню из дерева. Этот лёгкий и долговечный материал не требует обустройства серьёзного и дорогого фундамента, однако обладает прекрасными характеристиками. В случае надлежащего ухода, эксплуатация бани не будет доставлять особых хлопот.

И конечно, предпочтение стоит отдать брусу — баня из этого материала сохранит все преимущества деревянной конструкции и избавит от проблем и дополнительных затрат, которые могут возникнуть при строительстве стен из бревен. Возведение стен из бруса похоже на работу с конструктором — он может иметь разные геометрические размеры и сечение (прямоугольник, квадрат, полукруглый), а также, в случае профилированного бруса, присутствуют пазы для крепления. Строить из бруса легко и удобно — что может быть лучше для начинающего строителя!

Монтаж дымоотводной трубы

Как сложить печь с дымоотводной трубой после завершения возведения кирпичных стен? Руководство по возведению печи предусматривает предварительный выбор трубы, которая по типу и функциональным особенностям должна соответствовать конструкции будущей печи. Для облегченной конструкции рекомендуется выбирать небольшую трубу из легкого и жаростойкого материала.

При выборе стоит учитывать подходящую толщину стенок дымоотводной трубы, которая не может быть меньше чем ½ толщины кирпича. Аналогичного размера должен быть и диаметр проходов для дымоотводной трубы.

По длине верхняя часть трубы, расположенная над крышей, не должна быть меньше 55 см. Для обустройства дымоотводного канала применяется соединительный раствор на основе цемента или извести. Глиняно-песчаная смесь не подходит для проведения подобных работ, поскольку под воздействием атмосферных осадков она будет быстро вымываться и образовывать конденсат на внутренних стенках трубы.

Дымоотводная труба с минимальным количеством изгибов должна иметь общую длину не менее 5 метров. Готовая конструкция может оснащаться специальной заслонкой-шибером.

Печь паровоз: самая производительная печь из семейства стальных

Знатоки банного дела, через одного утверждают, что правильное название печи такого типа — «паравоз», что означает целый воз пара, тонко намекая таким образом, на неимоверную производительность такой печи. Другие знатоки, и так же через одного доказывают, что название, но уже «паровоз» прикрепилось из-за разительного внешнего сходства такой печи с классическим паровозом, времен первых пятилеток и освоения Магнитки. Кто из них прав судить тяжело, да и не чему

Лучше обратить внимание на саму печь паровоз, на ее конструкцию и особенности эксплуатации. Экземпляр, действительно достойный

Кладка печи

Перед укладкой для улучшения сцепления и предохранения от обезвоживания раствора кирпич вымачивается несколько минут в воде до выделения пузырьков. Шамотный кирпич можно лишь ненадолго погрузить в воду для удаления пыли.

Первый ряд кирпичей должен укладываться на фундамент насухо без применения песчано-глиняной смеси. При последующей кладке толщина слоя раствора должна составлять 3-6 мм. Раствором промазывается пласт и тычковая часть кирпича. На выбранном месте его следует чуть подвигать, а затем, постукивая мастерком, плотно прижать.

Кладка кирпича

Для упрочения конструкции кирпич выкладывается со смещением следующего ряда на 30-50% и перекрытием стыка. При работе обязательно понадобятся половинки и четверти. Чтобы предотвратить образование трещин, резку лучше производить с помощью болгарки, оснащенной алмазным диском.

Укладка половинок и частей кирпича

В местах прилегания к кирпичам дверки изолируется асбестом, к ней с помощью болтов и шайб прикручивается 4 прочных проволоки или полосы оцинкованной жести, которые будут закладываться в швы кладки. Для достижения плотности по размеру проволоки в кирпичах прорезаются канавки.

Установка дверки

Установка дверки

Чтобы обеспечить лучший прогрев, банные камни размещаются на стальной или чугунной решетке. Чем их меньше, тем более сухой пар будет в помещении. В русской бане вес камней составляет не менее 50-60, в сауне – 30 кг.

Фундамент

Гораздо легче сделать фундамент под печь на этапе строительства здания. Если же баня уже готова, то для него в деревянном полу проделывают подходящее по размеру отверстие. Без основания можно обойтись если только цокольное перекрытие у вас и так сделано из бетона.

Во всех случаях порядок работ выглядит одинаково:

В нужном месте выкапывается яма. Если отопительный прибор у вас металлический, то хватит и глубины в 0,4 метра. Для сложенной из кирпича конструкции норма – 80 см. Площадь фундамента делается на 10 сантиметров больше габаритов печи.

Далее:

• дно трамбуют;
• насыпают подушку из щебенки толщиной в 150 мм;
• монтируют опалубку;
• укладывают внутрь стальные арматурные прутья;
• заливают раствор.

Помните, нельзя фундамент печки соединять с основанием бани – это, скорее всего, приведет к нежелательным деформациям последнего.

Когда бетон полностью застынет, сверху на него укладывают лист огнеупорной минеральной прессованной ваты, а потом еще и стальную пластину, толщина которой составляет не менее 3-х миллиметров. Ее верхний край лучше установить вровень с имеющимся полом. Края этих

материалов должны выходить за пределы печи не меньше чем на 30 мм. Место стыка герметизируют.

Саму по себе печь необходимо размещать в бане с соблюдением правильных расстояний. Так дверка топки располагается по отношению к противоположной стене на дистанции не менее полутора метров. Сам прибор устанавливают так, чтобы он не касался деревянной облицовки. Зазор до стен парилки составляет 0,5 метра.

Фасад, выходящий в предбанник, изготавливают из кирпича. Из этого же материала делают защитные стенки вокруг печи в парной – это не даст обжечься находящимся там людям.

Чтобы вывести топку, необходимо правильно вырезать в простенке отверстие. Оно делается по размеру большим (примерно на 20 или 30 сантиметров).

Поставьте прибор на предназначенное для него место, дабы убедиться, что отверстие для дымохода и топки прорезаны правильно. Если возникнет необходимость, откорректируйте их.

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими рукамиПриродные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Устройство дымохода для банной печи

Дымоход для печки в баню потребуется сделать независимо от вида топлива или размера парилки. Принцип работы любого устройства основан на способности нагретого воздуха подниматься вверх. Отработанные газы, выходя в выпускной канал печи, поступают в дымоход. Они могут быть с прокладкой внутри здания и по наружной стене.

Каждый вид имеет ряд преимуществ, но наиболее распространен способ проведения труб внутри помещения. При прохождении через перекрытия и выход на крышу рекомендуется оснащать такие места дополнительным слоем тепло и гидроизоляции. Рекомендуется использовать теплоизоляционные муфты, или обматывать детали минеральной ватой или другим материалом.

Устройство дымохода печи в бане

Газы проходят по каналам и выходят в атмосферу. Вторая работа дымохода – обеспечение надежной и достаточной тяги для нормального сгорания топлива. И если вначале, при растопке дров можно обеспечить дополнительную тягу открытием зольника и шибера, то при сгорании закладки зольник должен быть закрыт Вентилирование топки – это забота дымохода.

Инструкция по созданию каменки своими руками

Работа будет разделена на последовательные шаги. Для построения кирпичной каменки потребуется посчитать необходимый для нее объем. На 1м3 нужно 30 кг камней. Чтобы сделать корпус, нужен кусок трубы из металла, разрезанной вдоль. Диаметр 40 см, длина 60 см. Металлическая или чугунная печь для бани с закрытой каменкой будет вмещать емкость для наполнения водой. Располагаться емкость станет сбоку каменки. Стальные листы навариваются на трубу. Желательно сталь брать не тоньше 5 мм, чтобы не прогорала и не изменяла формы под воздействием высоких температур. Листы будут опорой, когда нужно будет заложить трубу внутрь кладки печи.

Вариант печи с закрытым типом каменки

В месте, где дымоход соприкасается с корпусом печи, требуется приварить металлический экран. Он не допустит выхода горячего воздуха из трубы. Сталь для резервуара с горячей водой должна быть не тоньше 5 мм. сторона, соприкасающаяся с топкой, не должна быть тоньше 10 мм. В печи монтируется дымоход – труба с круглой заслонкой. Она одним концом ставится на бак из металла, а в кирпиче закрепляется с помощью хомутов.

Над печью устанавливается каменка, где укладываются камни. Желательно подобрать такие, чтобы вес их был ниже 200 кг. Прогрев будет проходить быстрей. Сбоку делается окно для плескания туда воды. Желательно вверху, над каменкой, сделать крышку. Можно использовать для этого жесть. Будет открываться, выпускать пар, когда это требуется.

Печь с закрытым типом каменки

Укладка бутобетонного фундамента

Печка каменка для бани своими руками может быть сооружена на другом виде фундамента, который создают следующим образом:

1. Роют котлован с учетом величины промерзания грунта. Его нужно делать шире относительно периметра и глубины на 10-15 сантиметров. Фундамент бутобетонный закладывают при условии, что стенки ямы не осыпаются и не проступили грунтовые воды.
2. На дно высыпают щебень высотой 15 сантиметров и утрамбовывают, делая горизонтальную площадку.
3. Дальше строят опалубку, внешне представляющую ящик, не имеющий дна. Изнутри ее покрывают гидроизоляционным слоем из рубероида или используют горячий битум, после чего ее погружают в котлован.
4. На дно помещают слой камней диаметром не более 15 сантиметров, а в промежутки между ними высыпают щебень.
5. Поверх заливают раствор из портландцемента и песка (в пропорции 1:3), напоминающий по составу густую сметану.

Дальнейшие действия зависят от выбранного варианта:

1. Первый ряд камней заливают раствором и оставляют на 24 часа. Также поступают со вторым слоем камней и ожидают сутки. Действуют аналогично и дальше, пока не будет достигнут нужный уровень.
2. При небольшом объеме основания заливку делают за один раз.

Виды печей

Перед тем как установить печь в бане, определимся с разновидностями отопительного устройства. Основная классификация банных печей осуществляется по материалу изготовления.

Кирпичные печи – это классическое решение, использующееся на протяжении всей истории человечества. Печь из кирпича лучше возводить одновременно со строительством бани.

Чугунные печи – скорость разогрева таких печей на порядок быстрее, чем кирпичных. К тому же благодаря высокой теплоемкости чугуна остывает он очень медленно. Масса чугунных изделий довольно внушительная (примерно в 1,5 раза превышает железные аналоги при одинаковой мощности). Это предусматривает необходимость сооружения внушительного фундамента, что для новичка может стать непреодолимой задачей.

Металлические печи – по сравнению с кирпичными и чугунными аналогами они выделяются своей безопасностью, экономичностью, малым весом, компактностью и дешевизной. Благодаря высокой теплопроводности стали между началом топки и прогревом помещения практически нет временного зазора. Это дает возможность быстро и без излишних трат топлива установить в парилке нужную температуру.

Преимущества и недостатки кирпичных печей

Для парной печки изготавливают из разных материалов. Но у конструкции, сложенной из кирпичей, имеется большая закрытая каменка — для бани это идеальное решение, поскольку по качеству получаемого от нее пара ей нет равных.

Достоинства таких печей следующие:

• продолжительное сохранение выработанной тепловой энергии;
• пожарная безопасность;
• равномерный прогрев окружающего пространства;
• возможность обогревать большое по площади помещение;
• в процессе принятия процедур нет необходимости добавлять топливо;
• простота эксплуатации;
• камни и продукты горения между собой не контактируют.

Изображенная на фото печка каменка для бани имеет и недостатки:

• значительный вес конструкции и по этой причине необходимость создания под нее фундамента;
• потребность в предварительном прогреве банной постройки.

Установка теплообменника к банной печи или котлу своими руками

Современные модели банных печей, котлов нередко дополняются теплообменниками ‒ устройствами для нагрева воды. Какими они бывают, нюансы и сложности монтажа разберем ниже.

Схема: 1 – теплообменник; 2 – накопительный бак; 3 – верхний отвод (min наклон 20°); 4 – нижний отвод (min наклон вниз 1-2°); 5 – сливной кран накопительного бака; 6 – сливной кран системы.

Устройство теплообменника

В основе работы ‒ физические свойства воды, которая в горячем виде расширяется, идет кверху, холодная вода остается внизу.

В баню ставят небольшие теплообменники для быстрого нагрева. К нему идет одна труба сверху, другая – снизу.

Бак с водой иногда устанавливают в парилке, но чаще в помывочной. Причем на таком уровне, чтобы его нельзя было задеть.

Горячая вода идет по верхней трубе к баку, по нижней трубе по мере расхода горячей воды заливается холодная.

Важные нюансы монтажа

Теплообменник может:

• быть встроенным в печь;
• крепиться к дымоходу;
• фиксироваться к потолку парной.

Для постоянного наличия в моечной горячей воды нужно поддерживать процесс горения в печи и бесперебойную подачу воды в бак. Для реализации второго момента часто применяют циркуляционный насос.

Без него можно обойтись, когда диаметр труб составляет 1 дюйм.

Для снижения тепловых потерь общая протяженность труб не должна быть более 3 м.

Перед установкой стоит учесть такие рекомендации:

1. Качественный теплообменник не должен потреблять больше 10% от выработанной энергии печи.
2. Трубы укладываются таким образом, чтобы вода текла сама при прямой подаче под углом 250 градусом, при обратной подаче под углом 30 градусов.
3. Объем воды в баке под каждую модель теплообменника подбирается отдельно. Это зависит от выбранной мощности. Если ее будет мало, то она будет часто кипеть и на стенках начнет накапливаться накипь, что может стать причиной пожара. При завышенном объеме воды процесс нагревания займет много времени.
4. Запаса мощности должно хватать на случай остывания после прогорания дров в печке.

Когда бак с водой размещен прямо в парилке, подключение теплообменника проходит в таком порядке:

1. Входное отверстие в бак делается на 5 см выше верхнего штуцера регистра (минимум 1,5 м от пола). Это обеспечит лучшую циркуляцию воды.
2. Низ бака должен находиться от пола минимум на высоте 1,5 м или даже выше.
3. От потолка нужно отступить еще полметра.

Из-за слишком высокого расположения бака сложно проконтролировать уровень воды в нем.

Поэтому есть другие варианты подключения:

1. Бак размещается ниже.
2. Штуцер оборудуется сбоку под подводный контур.

Минус этого способа в том, что, когда уровень воды будет меньше верхнего штуцера, циркуляция не произойдет. Вода в теплообменнике будет стоять и временами кипеть, а в баке так и останется холодной.

Размещая бак в мойке, требования к монтажу остаются такими же.

Можно покупать соединительные трубы из металлопластика или брать обычные гибкие шланги. Диаметр ‒ 1 дюйм. При большем диаметре придется ставить циркуляционный насос.

Уплотнители должны быть из прочного тангита, прокладки фитингов ‒ из паронита.

Обязателен к установке сливной кран. Через него можно удалить засорения из системы, слить воду на период неиспользования бани.

Песчано-глиняный раствор

Цемент плохо переносит воздействие высоких температур, поэтому для печи не используется. Кладка производится с помощью раствора глины, добытой на достаточной глубине без примесей земли и других посторонних включений, и песка.

Начало кладки

Перед началом работ глина должна постоять в воде в течение нескольких суток и размякнуть. Перед соединением с песком она тщательно размешивается с водой до консистенции жирной густой сметаны. Оставшиеся комки можно разбить с помощью строительного миксера или дрели со специальной насадкой.

Чтобы в узкие швы не попадала галька и мелкие камни, песок тщательно просеивается. Для кладки огнеупорного кирпича глина с песком смешивается в пропорции 1:2. Чтобы раствор не сох, замес готовится небольшими порциями. Раствор должен быть чуть шероховатым, максимально эластичным и ложиться без разрывов.

Но жирность глины бывает разной, и чем она жирней, тем больше песка должно находиться в растворе. Именно поэтому опытные печники проверяют вязкость с помощью встряхивания его с палки или мастерка.

Нормальная толщина слоя, оставшегося после встряхивания 2 мм. Если она меньше, добавляется глина. Если же раствор по консистенции напоминает пластилин, и после встряхивания остается раствор более 3 мм, в смесь следует добавить еще песка.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

• Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
• На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

• Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
• Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

• Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
• В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

• Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
• Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

вечная печь для бани

Металлическая печь для бани с водяным баком

Они могут выполняться из разных материалов. Чугунные печи для бани на дровах, оборудованный баком для воды, не рекомендуется использовать, поскольку металл не выдерживает резких перепадов температуры и разрушается.

Печь для бани своими руками из металла не требует устройства массивного фундамента. Для защиты поверхности пола нужно уложить металлический лист. Он будет препятствовать возможному возгоранию из-за выпавшего уголька. Поверх него добавляется асбоцементный лист.

Разрабатывается подробный проект железной печи с водяным теплообменником. Должны учитываться все конструктивные элементы: каменка, задвижка, топка, дверцы поддувала. Может потребоваться дополнительная фурнитура, которая изготовлена из стали для хорошего соединения при помощи сварочного аппарата.

Чугунная (металлическая) печь для бани обычно оборудуется железной трубой. В таком случае задвижка располагается в верху печи, поскольку это удобно нежели тянуться до трубы.

Из чего делать? Можно использовать любые железные листы или приспособления (баллоны, автомобильные диски, бочки), но лучше применять специальную сталь 20К (из нее делаются котлы). Сталь 20Х13 тоже можно применять для создания теплообменников или топок банной печи. Второй вариант отличается большой ценой. Толщина листов берется больше 5 мм.

Варианты от производителей могут оснащаться встроенным баком или быть с выносными баками. Основным материалом выступает высококачественный чугун, который служит продолжительное время и не выгорает. Нагрев воды бане с помощью металлической каменки почти ничем не отличается: кирпичный вариант дольше греется, но сберегает тепло длительное время, стальная – быстро прогревается, быстро остывает.

Особенности устройства должны отражаться в составленном проекте. Сварочные работы проводятся в соответствии с чертежами и рекомендациями.

Конструктивные особенности

Благодаря легкому изменению размеров камеры сгорания, можно регулироваться мощность печи.

Остальные важные отсеки ничем не отличаются от кирпичного варианта. В самом низу располагается топка, которая имеет поддувальное отверстие. Выше располагается каменка для расположения булыжников. Потом обустраивается задвижка, позволяющая регулировать мощность нагрева водяного бака.

Каменка делается максимального размера, который помещается на самодельном устройстве. Чтобы увеличить максимальную теплоотдачу, в конструкцию добавляется специальный кожух. Это своеобразная альтернатива дымооборота каменных печей.

Преимуществом металлической каменки выступает возможность крепления бака для воды на трубу для бани. Его просто соорудить, если имеются навыки сварочных работ.

В большинстве случаев бак для бани своими руками делается различного вида, в зависимости от выбранной конфигурации оборудования (навесной, внутренний и т.д.). Материалом выступает качественные листы металла или нержавеющая сталь.
