Двухконтурная печь для бани

Правила организации отопления в бане

Самым простым вариантом является баня с отоплением из дома. Такая схема подразумевает подключение парилки, предбанника и других помещений к автономному теплоснабжению коттеджа. Но это может быть реализовано только в том случае, если строение бани вплотную примыкает к дому или находится на расстоянии от нее не более 3-4 м.

Наиболее распространенный вариант местонахождения строения на участке – удаленное от жилого здания. Как сделать водяное отопление в бане и при этом оптимизировать расходы на его организацию? Возможны варианты применения стандартных схем, однако вместе с этим следует учитывать специфику эксплуатации бани:

• Источник тепловой энергии (котел) должен обеспечивать нагрев воздуха в парилке до уровня от +90°С +100°С. Для этого используются специальные банные печи с емкостью для камней;
• Для помещений площадью более 60 м² рекомендуется установка трубного теплоснабжения. Вместе с ним можно сделать систему ГВС для повышения комфорта. При наличии второго этажа обязательно предусматривается отопление мансарды бани;
• Обеспечение отвода угарных газов вместе с продуманной системой вентиляции;
• Пожарная безопасность. Так как для отделки помещений в подавляющем большинстве случаев используется дерево, следует предотвратить его контакт с отопительными элементами – трубами, радиаторами.

Еще одним немаловажным моментом является выбор энергоносителя. Газовое отопление в бане целесообразно только при монтаже специализированного котла. Установка самодельных конструкций может привести к созданию аварийных и опасных ситуаций.

Помимо газа можно использовать и другие, не менее эффективные источники тепловой энергии:

• Дрова. Традиционный тип топлива, с помощью которого отопление бани зимой превращается в некий ритуал. Существенный недостаток – постоянный контроль за уровнем топлива в топке, а также невозможность оперативной регулировки уровня нагрева воды;
• Дизельное топливо или отработанное масло. Самый неприемлемый вариант энергоносителя для бани. Проблема заключается в неприятном запахе и сложностью в организации хранения топлива.

Как сделать газовое отопление бани самостоятельно? Для этого нужно правильно подобрать соответствующее оборудование и комплектующие для теплоснабжения – трубы, радиаторы, а также емкости для косвенного нагрева горячей воды.

При отоплении бани от системы теплоснабжения дома часть трубопровода, расположенного на улице, необходимо утеплить. Для решения этой задачи можно использовать специальные теплоизоляторы или электрический греющий провод.

О недостатках и достоинствах кирпича

Кирпичная печь – сложное тяжелое сооружение, требующее под себя отдельного фундамента и производства в доме капитальных строительных работ. Встроить водяной контур в кирпичную печь гораздо сложнее, чем в стальную, см. далее. Но в то же время:

• Кирпичная печь поддерживает в доме оптимальную влажность: поглощает избыток паров воды из прохладного воздуха и отдает их при нагреве во время топки.
• Она же устанавливает в помещении оптимальное для здоровья температурное поле: от стен к центру все теплее.
• Сокращает теплопотери дома: потоки нагретого печью воздуха создают перед окнами нисходящую тепловую завесу, много более эффективную, чем восходящая от регистров (батарей отопления) под окнами.
• Выравнивает микроклимат в доме: летом поглощает некоторую часть избыточного тепла и через фундамент отводит его в грунт. Зимой таким же образом немного подогревает дом.
• По причине в пред. пункте стабилизирует осадку здания, делает его более надежным, устойчивым и долговечным.

Устройство переоборудованных печей для бани

Реализовать систему второго контура в печи можно несколькими способами. Выбор наиболее подходящего решения зависит от типа печки и наличию технических возможностей, как то сварки и подходящего материала для теплообменника.

Наиболее распространенные схемы оборудования водогрейного контура:

• Установка на дымоход или в топку печи рамного теплообменника или витого змеевика;
• Монтаж на печи дополнительного наставного бака для нагрева воды, циркулирующей в системе отопления;
• Оборудование внутри топочной камеры системы из труб-регистров.

Если площадь отапливаемого банного помещения превышает 30 м2, без учета парилки, то будет правильным предусмотреть в конструкции печки для сауны с водяным контуром дополнительный бойлер-накопитель для горячей воды. Таким способом можно использовать часть кипятка для нужд моечного отделения и уборки помещения уже после того, как топка была потушена.

Не все перечисленные способы установки водогрейного контура одинаково эффективны. Например, самый простой вариант, предусматривающий монтаж второго наставного бака для подогрева воды, признается специалистами наиболее неэффективным. Зачастую печь и сауна прогреваются до требуемой температуры, а предбанник и комната отдыха остаются холодными. И дело тут не в количестве жидкости в контуре, просто такой способ подогрева через стенку печки считается самым безопасным и одновременно малоэффективным.

Советы по выбору печи

Рекомендация номер один: для нагрева теплоносителя в сети водяного отопления используйте твердотопливный котел. Если необходимо, купите модель длительного горения с объемом загрузочной камеры более 100 литров. Современные ТТ-котлы направляют 75—80% энергии сжигания на разогрев воды и почти не поднимают температуру окружающего воздуха.

Если в силу разных причин вы хотите ставить печь с теплообменником, прислушайтесь к следующим советам:

1. Чугунная или стальная буржуйка хорошо подойдет для небольшой дачи площадью 40—80 м². Отопителя хватит на конвекционный обогрев центральной комнаты, в соседних помещениях расположите батареи.

2. Каминная топка либо железная печка, оснащенная панорамным стеклом, станет удачным украшением гостиной. Одно условие: применяйте изделие в качестве дополнительного источника тепла, а основную нагрузку возложите на газовый либо дровяной теплогенератор. Тогда удастся сохранить чистоту и порядок возле буржуйки.

   Пример схемы совместного подключения камина, газового двухконтурного котла и радиаторного отопления

3. На этапе строительства дома однозначно закладывайте печь из кирпича. Это лучший вариант по сравнению с железными отопителями.
4. Теоретически мощности каминной топки хватит на отопление квадратуры 100—120 м². Практика показывает: без помощи второго теплогенератора ее придется загружать дровами с интервалом 3—4 часа. Поэтому рассчитывайте на меньшую площадь обогрева.

Как подобрать конструкцию и рассчитать площадь теплообменника в кирпичном варианте печи:

1. Если регистр находится внутри топливника, 1 м² его площади способен передать воде до 10 кВт теплоты. Пример: нужно обогреть помещения 80 квадратов – потребуется около 8 кВт энергии и поверхность теплообмена 0.8 м².

2. Змеевик в дымоходном канале не столь эффективен. Рассчитывайте на теплоотдачу 400—500 Вт с 1 м² регистра.

3. Для удобства чистки котел лучше сделать плоским – в виде бака с подводящими патрубками. Ребристые конструкции из круглых трубопроводов очищать тяжелее. Для монтажа внутри газохода сварите регистр из профильных труб.
4. Материал теплообменника – низкоуглеродистая сталь марки Ст10…Ст20 толщиной 4—5 мм. Допускается применять жаростойкую и нержавеющую сталь 2—4 мм, но ее нужно варить в среде инертного газа — аргона.
5. Использовать готовые чугунные батареи категорически не рекомендуется. Причины: металл дает трещины от температурного шока, а уплотнение между секциями со временем выгорит, появится течь.

Домашние умельцы постоянно выдвигают различные идеи по усовершенствованию отопителей. Заслуживает внимания вариант со стальными плоскими батареями, применяемыми в качестве печных водонагревателей. Обзор мастера смотрите на видео:

Обогрев бани от системы отопления дома

При наличии у системы центрального отопления дома достаточной мощности вспомогательные помещения бани можно отапливать при помощи нее. Для этого от домашней системы отопления к бане прокладываются теплоизолированные трубы, к которым подключаются радиаторы отопления вспомогательных помещений бани. При этом печь-каменка может использоваться только для обогрева парной или помывочной секции бани при необходимости.

Если расстояние от водонагревательного котла жилого дома до помещения бани невелико, то потери тепла при такой системе отопления могут быть минимальными. Кроме того, наличие независимой внешней отопительной системы позволит поддерживать оптимальную температуру в банном помещении в зимний период. Это требуется для исключения замораживания труб водоснабжения и канализации, а также самого помещения бани. Совмещение систем отопления жилого дома и бани в этом случае может иметь вспомогательный, резервный характер.

Альтернативный вариант отопления бани

Не всегда конструкция печки в парилке бани позволяет провести переоборудование с установкой дополнительного водогрейного теплообменника. В такой ситуации обогрев и отопление банного помещения обеспечивается дополнительной буржуйкой.

Например, возможным вариантом будет тот же «Булериан» с жидкостным теплообменником, который придется топить дровами, так же, как и печку в парилке.

Для зимнего обогрева более удачным вариантом будет масляная печь с водогрейным контуром. Одна заправка топливом обеспечит надежное отопление в течение 7-8 часов, пока гости и хозяева парятся в баньке. Такие печки устанавливают в подсобном помещении, чтобы избежать запаха и дыма.

Как выбрать и на что обратить внимание?

Подбирая печь для своей бани, обращайте внимание на следующие важные параметры:

1. Вид печи. Они бывают газовые, дровяные или электрические. Выбор во многом зависит, имеется ли подключение газа или электричества к вашей парной, установлен ли дымоход.
2. Тип каменки. Их делают в двух вариантах, открытом или закрытом. Открытая каменка быстро нагревается, но и остывает так же быстро. Воздух нагревается от камней, образуется сухой пар. Закрытые каменки подразумевают накрытие кожухом, а дымоход имеет специальную заслонку. Такая каменка нагревается дольше, но обладает лучшей теплоизоляцией, воздух остается теплым в течение нескольких суток. Открытую каменку выбирают для редкого использования парной. Закрытая подходит для регулярного использования, при этом с каждым разом время нагрева помещения будет сокращаться.
3. Объем бака. Берите в расчет количество человек, которые будут посещать парную за один раз. На большую компанию подойдут баки на 50-70 литров, модели с объемом на 20-50 литров используются для 2-3 человек.
4. Соотношение мощности и кубических метров. Избегайте верхних границ, потому что это приведет к тому, что печь, справляясь с нагрузкой, при этом будет работать всегда на пределе.
5. Материал изготовления: чугун, кирпич или сталь. Последние будут более долговечные, вырабатывая чистый воздух без выжигания кислорода.
6. Источник пара. Либо это камни, расположенные на печи, либо парообразователь (в электрических моделях).
7. Дополнительные возможности. Наличие таймера, дистанционное управление или емкости для ароматизаторов существенно увеличивают функционал печи.

Трубное отопление в бане

Печь для бани с водяным контуром – это значительное улучшение обогрева, приводящее к экономии на топливных материалах.

Оно даёт следующие возможности:

• Для поддержания тепла требуется намного меньше ресурсов. Таким образом, цена эксплуатации становится ниже.
• За счёт работы печи можно прогревать всю постройку, а не только парильню.
• Равномерность обогрева. В отличие от использования одной только печки, при котором основной жар формируется вокруг неё.

Реализовываться может двумя способами:

Радиаторы

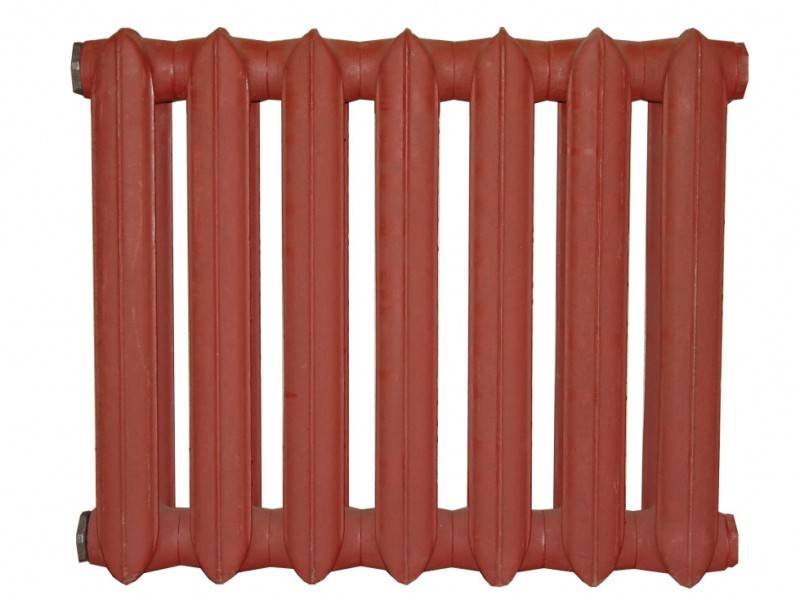

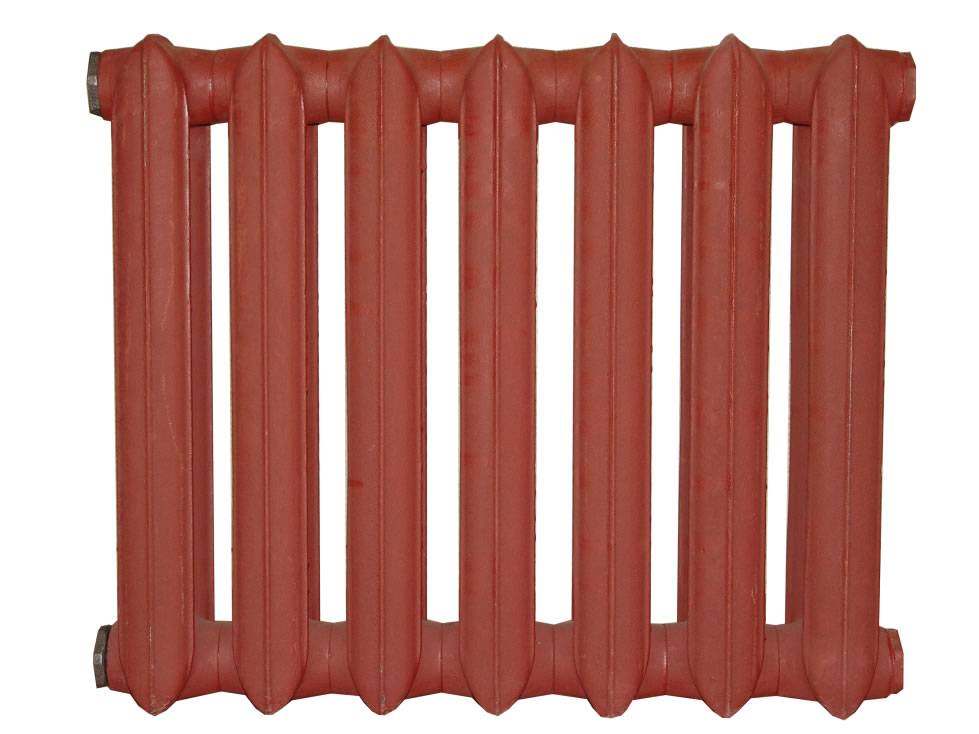

Образец чугунного радиатора

Печи для бани с водяным контуром, реализованным на использовании металлических или чугунных радиаторов, имеют следующую конструкцию:

1. Сама печка. Может быть выполнена из таких материалов:

Кирпичная печь, использующая водяной контур

• • . Высокий уровень теплообмена. Радиаторы также могут быть из такого материала. В минусах очень большой вес, чувствительность перед ударами высоких температур. Также следует отметить, что на сегодняшний день они практически не изготавливаются.

    Чугунная печь для бани

  • . Хороший теплообмен, множество готовых модификаций по доступной цене. Просты в установке. Меньший вес и стойкость к высоким температурам даже в случае превращения воды в пар из-за выключения циркуляционного насоса.

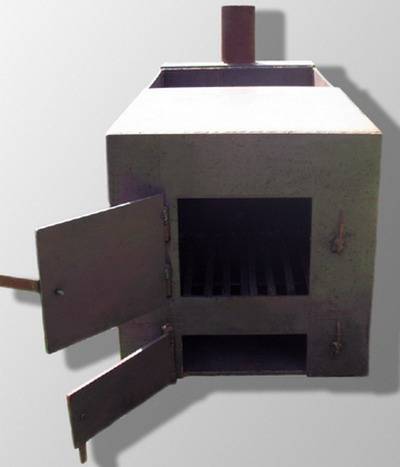

Металлическая печка для бани

1. Теплообменник. Осуществляет обмен холодной и горячей воды. Выводится в сторону от источника нагрева, а его трубки проходят между стенками камеры сгорания и внешним корпусом, что позволяет максимально вобрать тепловую энергию.

Примерная схема монтажа теплообменника для бани

Варианты насосов

1. Трубы и радиаторы. Могут быть из металла или чугуна, на сегодняшний день также активно применяется пластик. Радиаторы располагаются обычно под окнами, где возможны наибольшие потери тепла, и равномерно по зданию, так работающая печь в парилке заодно обогреет в зимнее время и остальные комнаты бани. Трубами соединяем всю систему.

Металлическая современная конструкция

Водяной пол

Водяное подпольное отопление

До момента установки труб и радиаторов всё происходит аналогично: печь, теплообменник, циркулирующий насос.

Затем инструкция отличается:

1. Снимаем пол до чернового основания.
2. Укладываем слой теплоизоляции для того, чтобы тепловая энергия не расходовалась на обогрев почвы
3. Сверху монтируем трубы. Для этого используется два способа: улитка, позволяющий сделать распределение тепла более равномерным, и спираль, более простой в установке. Материалом труб может быть металлопластик или полиэтилен.

Образец укладки спиралью

1. Трубу подключаем к остальной системе.
2. Сверху делаем бетонную стяжку или деревянный настил.

Заливка металлопластиковых труб бетоном

Преимущества:

• Оптимальное распределение тепла в помещении. Позволяет ещё более сэкономить затраты на достижение нужной температуры.
• Эффект тёплого пола. Что весьма приятно при условии передвижения по бане босиком.
• Компактное размещение. Радиаторы занимают довольно-таки много места вдоль стен и являются травмоопасными. Подпольный же вариант лишь поднимет на несколько сантиметров уровень напольного покрытия.

Лучшие газовые печи для бани

В торговле можно встретить различные по типу конструкции агрегаты, отличающиеся по техническим характеристикам, стоимости и дизайну. Каждая модель имеет свои достоинства и недостатки.

«Куткин Г-4,0»

Страна производитель – Россия. Модель предназначена для обогрева больших бань до 70 кв.м. Её можно устанавливать в парилки площадью 20-35 кв.м. Печь пригодна для установки в финской сауне, русской бани и турецком хамаме.

Заводские настройки газовых горелок сделаны для магистрального газа, но могут быть перенастроены на сжиженное голубое топливо. Материал изготовления – жаропрочная сталь марки AISI 430. Толщина стенок печи – 4 мм.

Технические характеристики:

• вес – 85 кг;
• расход газа – 4 куб.м/час;
• габаритные размеры – 60х520х900 мм.

Достоинства:

• несколько температурных режимов;
• долговечность;
• регулируемая конвекция;
• приятный сухой пар;
• привлекательный дизайн;
• закрытая каменка;
• привлекательное дизайнерское решение.

Недостатки:

• нет пушки для пара;
• узкий диапазон регулировок температурных режимов;
• нет защиты от перегрева печи.

«Тройка №06-ГТ»

Страна производитель – Россия. Модель нужно обкладывать кирпичом. Печь предназначена для отопления парилки площадью до 80 кв.м. Агрегат имеет надёжную автоматическую систему управления.

Она имеет 4 степени защиты. Корпус агрегата выполнен из котловой металла, толщиною 10 мм. В топке печи она увеличена до 20 мм. Дополнительную прочность конструкции придают усиленные рёбра.

Технические характеристики:

• вес – 450 кг;
• габаритные размеры – 1600х500х800 мм.

Достоинства:

• повышенная прочность;
• долговечность;
• приятный сухой пар;
• закрытая каменка.

Недостатки:

• высокая стоимость;
• необходимость обкладки кирпичом;
• обязательное устройство фундамента;
• большой вес и габариты.

Везувий Скиф Ковка 18

Страна производитель – Россия. Модель выполнена из стали и оснащена чугунной дверцей топки и решёткой колосников. Печь может работать на дровах и газе. Каменка вмещает 130 кг камней.

Предназначена для парилок, имеющим площадь до 20 кв.м. Нагревательная поверхность конструкции закрыта кожухом, который выполняет роль конвектора.

Технические характеристики:

• вес – 90 кг;
• габариты – 575х640х755 мм.

Достоинства:

• прочность и долговечность;
• интересный дизайн;
• возможность установки топки в отдельном от парилки помещении.

Недостатки:

• в комплект оборудования не входит газовая горелка;
• отсутствует поддон для камней.

«Ермак Уралочка-20»

Страна производитель – Россия. Корпус модели выполнен из жаропрочной стали. Печь может работать на дровах и природном газе низкого давления.

Газовое оборудование поддерживает температуру в парилке в диапазоне 70-120°С. Печь предназначена для обогрева парилки площадью до 20 кв. м. Конструкция имеет открытую каменку.

Газовая горелка оснащена пьезорозжигом и системой безопасности, которая при затухании огня автоматически перекрывает подачу голубого топлива.

При топке печи дровами газовую горелку снимают, а вместо неё устанавливают стеклянную дверцу. Конструкция теплообменника агрегата обеспечивает равномерную подачу тепла.

Технические характеристики:

• вес – 70 кг;
• габариты – 500х755х700 мм.

Достоинства:

• возможность использования для обогрева бани двух видов топлива;
• большая вместимость навесных баков;
• повышенная безопасность;
• прочность и долговечность.

Недостатки:

• при неправильной эксплуатации прогорает топочная камера;
• в комплект оборудования не входит газовая горелка.

«Костёр-Поток 18»

Страна производитель – Россия. Модель может работать на дровах и газе. Конструкция отличается от других аналогичных печей высоким коллектором-дымосборником. Выполнена из стали.

Рассекатель пламени находится в верхней части топочной камеры. Каменка имеет закрытую конструкцию. Процессы регулировки горения автоматизированы. Печь рассчитана на обогрев парилки, имеющей площадь до 20 кв. м.

Технические характеристики:

• вес – 61 кг;
• габаритные размеры – 500х354х527 мм.

Достоинства:

• прочность и долговечность;
• простота установки;
• повышенная безопасность.

Недостатки:

• открытое поддувало;
• большой расход топлива.

Как правильно установить печь в бане

Единых норм как правильно сделать печь в бане нет. Предлагается множество вариантов, среди которых каждый может найти подходящую для себя оптимальную комбинацию. Однако, есть нормы как правильно установить с точки зрения пожарной безопасности и здравого смысла для удобства эксплуатации. Такая конструкция, как банная печь, установку требует простую, но с учетом всех деталей. Отдельно рассматриваются основные вопросы.

В каком месте поставить печку в бане

Правильная установка практически не ограничивает ее местоположение. Есть возможность вынести топку к парилке, коридору или же на улицу. Если планируется установить печь в баню своими руками, то стоит учитывать, как именно это будет реализовываться.

Основной корпус находится у парилки. От него больше всего жара. Устройство печки в бане обеспечивает пар и высокую температуру. Однако, если это деревянная классическая баня, печка в баню должна выходить к холодной зоне. Здесь можно подбросить топливо, при этом рядом расположить зону отдыха и место для дров.

Как установить с выходом на улицу интересуются те, кто топит углем. Не хочется тащить грязь. Однако, подобный метод связан с одним неудобством, приходится выходить и подбрасывать уголь, особенно это дискомфортно зимой.

Иногда организуется установка банной печи, когда топливник выходит парилку. Регулировать можно точно и удобно температуру. Однако, сложность  организации хранения дров. Кроме того, подобный метод отнимает пространство, а многие делают парилку небольшой.

Пожарная безопасность при монтаже банной печи

Важно продумать, как правильно установить печь в баню для того, чтобы обеспечить безопасность. Когда анализируется установка металлической печи в бане, необходимо думать не только об ограничениях для топки, но и о самом корпусе, он сильно раскаляется

Установка в бане на деревянный пол обязательно должно предусматривать огнеупорное основание. Можно произвести монтаж банной печи на фундамент или же специальную подушку из кирпича. Актуально будет использования листа стали или керамогранита. Они не пропускают жар и могут остановить возгорание.

Дополнительно следует изучить, как установить банную печь, чтобы оставить расстояние от стен, от потолка. Стоит учитывать особенности, если помещение деревянное. Можно ближайшие ограждение заизолировать с помощью огнеупорных материалов. Нередко происходит обкладка самой топки с небольшим зазором.

Дополнительно нужно учесть, что расположение в бане должно быть далеко от полок, крючков для шапок и полотенец, стола и стульев, а также от декора. В целом основные правила нужны, чтобы обеспечить безопасность от возгорания.

Монтаж печной трубы в бане

Монтаж обязательно включает монтаж дымохода

Это важно, чтобы разобраться как установить котел в баню и вывести грамотно дым, позволяя обеспечить только лишь чистый пар и приятный для дыхания воздух

Труба обязательно должна быть огнеупорной, ведь она достаточно сильно разогревается.  Стоит сразу определить, как правильно поставить печь в бане, а затем смонтировать максимально простой дымоход. Лучше всего, если он будет прямым. Установка котла в бане своими руками и монтаж дымохода подразумевают наличие теплоизоляции. Она обязательно должна соответствовать противопожарным требованиям.
