Установка печи в бане с выносной топкой

Дымоход

Это более сложные работы, рассмотрим оба варианта вывода газов – сквозь стену и через крышу.

Монтаж дымоходов

Вывод дымохода через стену

Для дымохода мы возьмем обыкновенную металлическую трубу, соединение отдельных отрезков выполняется в раструб.

Шаг, №№ Фото Описание Шаг 1.

Замеры

Замерьте расстояние от котла к стене с учетом линейных размеров колена. Замерьте высоту отверстия в стене. Шаг 2. Колено для дымохода Для обустройства дымохода, кроме прямых отрезков трубы, вам понадобится минимум два колена: одно для поворота трубы над котлом (дымоход будет находиться в горизонтальном положении), второе для поворота трубы на улице в вертикальное положение. Шаг 3.

Отверстие под дымоход

В стене вырезаем квадратное отверстие и вставляем туда плиту минерита с круглым проемом под дымоход

На нужной высоте сделайте в стене отверстие. Это довольно трудная работа, придется использовать и длинные буры по дереву, и стамески, и бензиновую пилу. Просверлите по периметру будущего проема максимальное количество отверстий буром, стамеской или долотом уберите перемычки между отверстиями – получится неровная дыра. Пилой выровняйте края поема, сделать его круглым не удастся, пусть оно будет квадратным. По сторонам квадрата расстояние к дымоходу должно быть не менее 10 сантиметров. Шаг 4.

Трубы дымохода

Разрежьте металлическую трубу точно по размерам с учетом соединения в раструбе

Важно: соединение в раструб нужно делать по ходу дыма. В противном случае возможно появление завихрений, что значительно уменьшает тягу. Все соединения обязательно следует промазать термостойким герметиком (черного цвета)

Шаг 5

Все соединения обязательно следует промазать термостойким герметиком (черного цвета). Шаг 5.

Вывод трубы через стену на улицу

Предварительно соберите дымоход в бане, на улицу должен выступать кусок трубы длиной не менее 10 сантиметров. Шаг 6.

Крепление стального листа

Изолированная разделка в стене

В месте прохода дымохода сквозь стену под нижнюю часть трубы подложите небольшие куски кирпича или камни, это не допустит касаний трубы к деревянным конструкциям. Отверстие утеплите минеральной ватой или стекловатой, с обеих сторон прибейте листовую сталь. Не забудьте одеть на трубу металлический защитный лист еще до сборки дымохода. Шаг 7.

Крепление дымохода к стене усиленное

Монтаж трубы дымохода

На этом внутренние работы закончены, можно выходить на улицу. Здесь вам понадобится еще одно колено для перевода горизонтальной трубы из стены в вертикальное положение. Крепить трубу к стене можно обыкновенными кронштейнами (такими же, как используются для фиксации водосточных систем). Верх дымохода нужно закрыть навесным колпачком.

Устройство каркасной стенки для установки печи с выносной топкой

Мудрая пословица гласит «Баня строится вокруг печи». Придерживаясь этого правила, обустройте фундамент и защитный экран, после чего принимайтесь возводить каркасную перегородку между парной и предбанником.

Для перегородки используйте брус, пропитанный антисептиком. Длина бруса – по высоте помещения, сечение 100 х 600 мм. Установите два бруса вертикально, к полу и потолку прикрепите их перфорированными уголками и саморезами. Между двумя брусьями нужно установить горизонтальную перемычку и зафиксировать ее теми же уголками.

В результате получится каркас в виде буквы Н. Внизу между брусами будет кирпичная кладка и выведенный топливный канал, сверху будет расположен утеплитель и обшивка.

Пример каркаса

Используйте базальтовую вату толщиной 100 мм.

Теплоизоляция базальтовая вата Paroc (Парок) толщина 100 мм

Установите плиты между брусьями. Прибейте горизонтальные рейки обрешетки толщиной 20 мм для монтажа вагонки. Строительным степлером зафиксируйте фольгированную пароизоляцию по обеим сторонам от каркасной стенки. Кляймерами или гвоздями крепите вагонку, таким образом обшейте верхнюю часть стенки с двух сторон (подразумевается вертикальный монтаж).

Крепление утеплителя и вагонки

Между кирпичной кладкой и топливным каналом должно быть расстояние 3-4 см. Нельзя класть кирпич непосредственно на стальной канал. Такое же расстояние нужно выдержать между кирпичом и брусом.

Инструмент для кладочных работ

Для кладки будем использовать раствор из песка, шамотной глины и цемента:

на одни сутки замачиваем в воде 2 части песка и 5 частей глины;
через 24 часа добавляем 1 часть цемента, перемешиваем.

Перед кладкой кирпич вымачивайте в воде. Ведите кладку по уровню и с перевязкой.

Виды кладки из кирпича

Правильная перевязка

При необходимости распиливайте кирпич болгаркой. Перекрытие удобнее всего делать, используя стальные уголки (именно на их полочки будет опираться кирпич).

Перекрытие проема

Чтобы швы были красивыми (а кладка будет видна с обеих сторон), используйте заводское пластиковое приспособление  или стальной квадратный пруток.

Чертеж приспособления для кладки кирпича

Не забудьте расшить швы после кладки.

Схема установки печи. Кирпичный портал. Рекомендуемые расстояния

Ведется кладка простенка. Печь установили сразу, для удобства выполнения работ

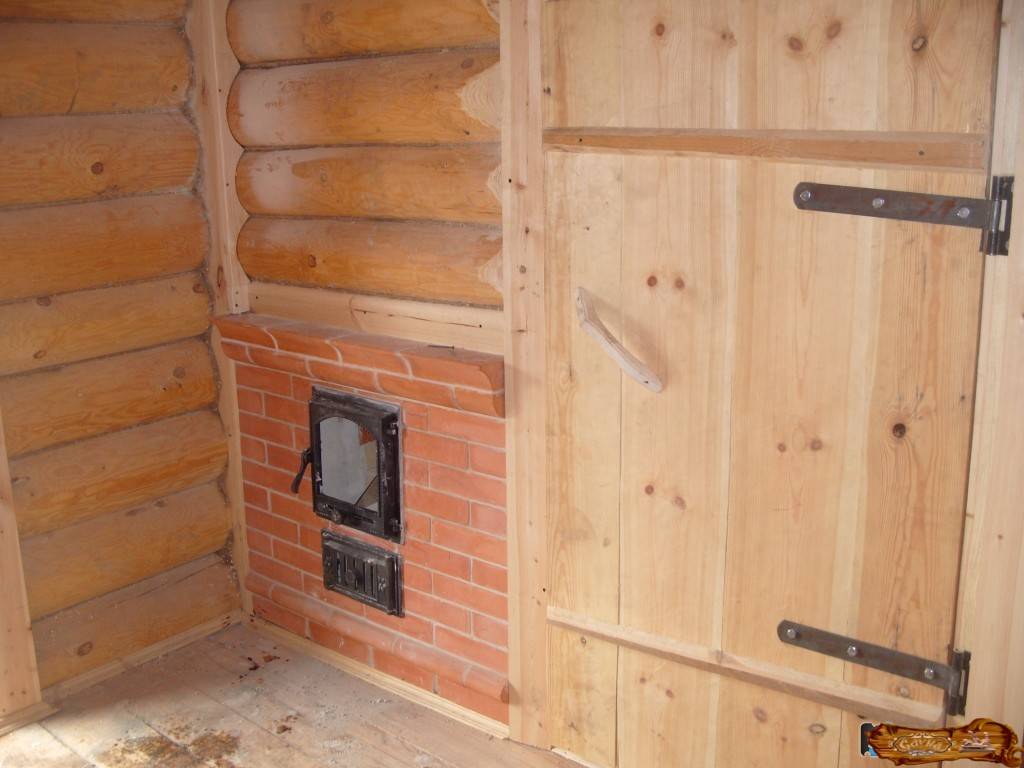

На фото выложенный кирпичный портал и дверца топки установленной печи. Видны зазоры между кирпичом и древесиной, еще не заполненные утеплителем

На фото показано, как кирпич выложен между стеной сруба и стойкой (вертикальный брус, который одновременно служит дверной коробкой)

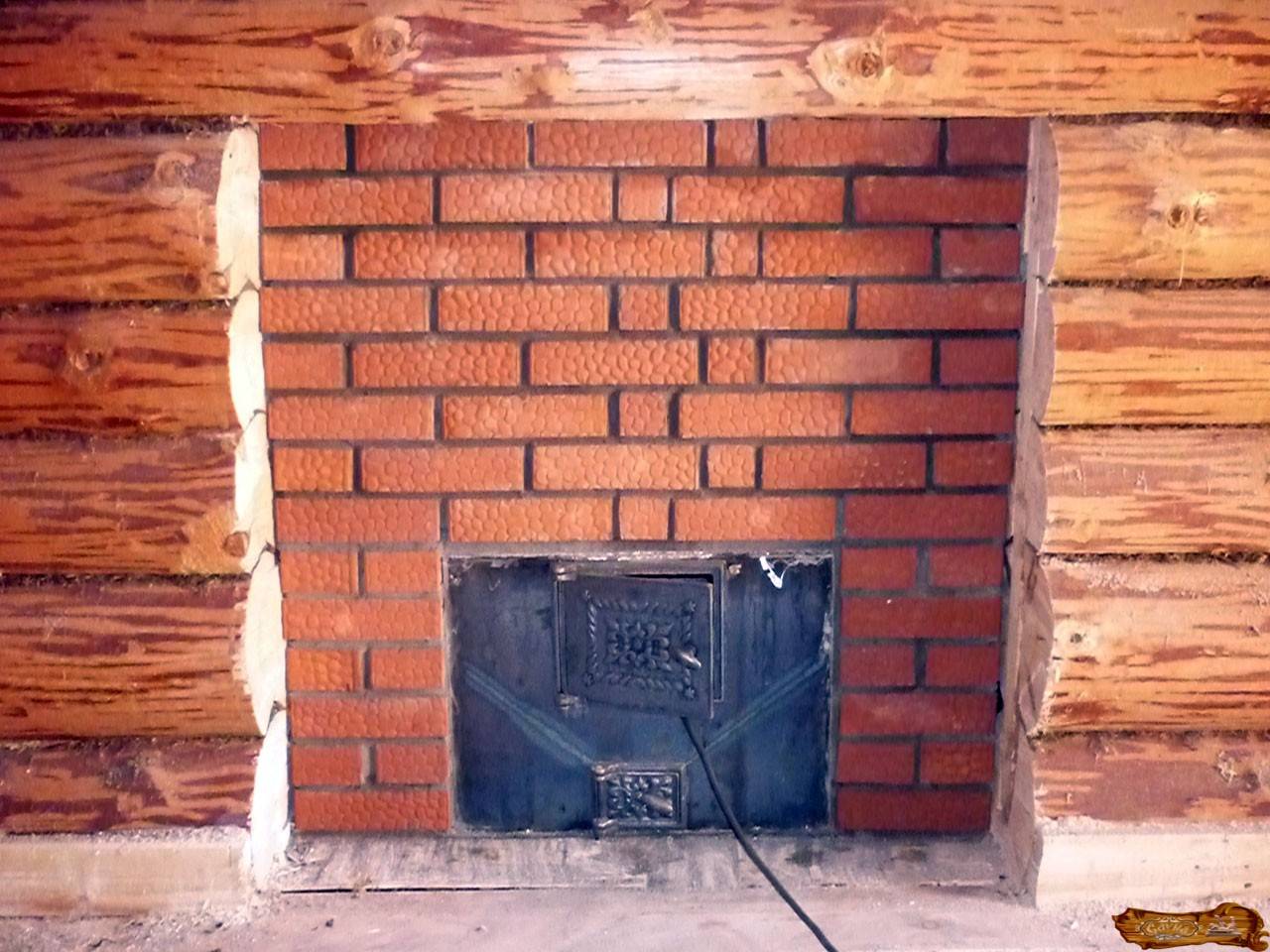

Выложенный из кирпича портал

Когда кладка будет завершена, в специально оставленные щели установите куски базальтового картона или минерита. Не используйте для этих целей стекловату или пенопласт ни в коем случае.

На фото показан утеплитель вокруг кирпичной кладки

Последним действием станет монтаж наличников, которые скроют утеплитель между брусом и кирпичом. Наличники необходимо просто запилить под 45 градусов и финишными гвоздиками прибить к брусу со стороны предбанника.

Пример оригинальной отделки

Установка печи, ее выравнивание и расцентровка проводятся уже после того, как будут завершены все строительные и отделочные работы. Но если ведется кладка не только портала, а одновременно возведение кирпичного экрана вокруг печи, то агрегат сразу устанавливается на свое место и закрывается пленкой (чтобы не запачкать раствором при работе).

Установка печи с выносной топкой

Установка печи для бани на штатное место

Кирпичный портал и печь – фото. Некоторые мастера рекомендуют сначала возводить кирпичные стенки, а только потом заниматься обшивкой стен вагонкой

Несколько слов о недостатках выносной топки в предбаннике

Самый главный «минус» такого инженерного решения уже был упомянут – это сложность реализации проекта для новичка в печном деле. Если это ваша первая печь, то лучше не рисковать и пригласить профессионала на помощь. Но это, как известно, повлечет за собой определенные финансовые расходы.

Кроме того, есть вероятность, что вам придется иногда прерывать водные процедуры, чтобы настроить интенсивность горения и таким образом отрегулировать уровень жара. И так как топка находится в предбаннике, то вам нужно будет выходить из самой парилки в более прохладное помещение. Однако мы рекомендуем относиться к этому как к еще одному завуалированному «плюсу». Ведь перепады температур – это не что иное, как закаливающие процедуры для организма. А значит, вы получите двойную пользу для здоровья.

  • http://v-banyu.ru/ustanovka-pechi-v-banyu-s-vynosnoj-topkoj.html
  • https://teplomarket-m.ru/dlya-bani/drovyanye-pechi-dlya-bani-i-sauny/pechi-s-vynosnoi-topkoi
  • https://1-proect.ru/vyvesti-topku-predbannik/
  • https://banya10.ru/pechi/banya-s-topkoj-ulicy.html
  • https://gidpopechkam.ru/pechki/v-banyu-s-vynosnoj-topkoj.html
  • https://par-torg.com/pec-s-vynosnoj-topkoj-dla-bani-ustanovka/
  • https://www.rmnt.ru/story/fireplaces/ustanovka-pechi-svynosnoy-topkoy-svoimi-rukami.1347788/
  • https://stroy-podskazka.ru/banya/pechi/kirpichnaya-s-topkoj-iz-predbannika/
  • https://StrojDvor.ru/krupnye-konstrukcii/samostoyatelnaya-ustanovka-bannoj-pechi-s-vynosnoj-topkoj/
  • https://pechinfo.ru/bezopasnost/plyusy-raspolozheniya-topki-bannoj-pechi-v-predbannike

Подготовительные работы

Выбор бака для воды

Одной из главных составляющих обогревательного устройства является бак или емкость для воды. Объём бака следует выбрать еще до начала всех строительных работ.

Он зависит от количества людей и посещения бани: чем больше желающих попариться, тем больший объём бака нужно использовать. На одного человека обычно расходуется один литр воды.

В качестве бака лучше всего использовать открытый резервуар. Такую емкость будет удобнее заполнять водой. В процессе эксплуатации на баке может появиться накипь. Ее легче устранить, если емкость будет открытой.

Если вы не пользуетесь баней в зимнее время, всю жидкость из емкости лучше удалить. Так вы препятствуете замерзанию воды и порчи или деформации самого бака.

Фундамент будущей печи

Одной из наиболее важных составляющих любой печи является ее фундамент. Кирпичная печь с закрытой каменкой для русской бани изготовленная своими руками должна находиться на качественном основании.

Следует делать глубин фундамента ниже уровня промерзания грунта в среднем на полметра. Площадь фундамента должна быть больше печи на несколько сантиметров по периметру.

Этапы построения фундамента:

нужно выкопать углубление для установки опалубки. дно засыпать песком (примерно 15 см) и залить его водой для уплотнения. На поверхность укладываются мелкие камни, после чего они утрамбовываются.Опалубка делается из досок. Внутренний размер опалубки должен быть идентичным размеру фундамента

Для построения важно использовать уровень. Опалубка закрепляется в котловане, а внутрь вставляется прочная арматура

После этого остается только забетонировать площадь и оставить на несколько дней. Деревянный каркас снимается, а щели между землей и бетоном засыпаются песком или гравием

Конструкция накрывается пленкой и оставляется примерно на семь дней.

Какой кирпич использовать?

Уместно использовать в бане керамический огнеупорный кирпич. Он имеет красный окрас и отличается прочностью и стойкостью к высоким температурам.

Как выбрать качественный кирпич? Прежде чем закупать целую партию кирпича удадитесь в его качестве. Для этого приобретите несколько кирпичей и разбейте их. Если у вас останутся несколько больших кусков – это отличный материал.

Если же он рассыпается на мелкие детали – это плохой материал.  Важен не сам размер кирпича, а одинаковые параметры каждого отдельного прямоугольника.

Есть еще один вид кирпича, который используют только в топливной зоне печи. Он имеет название шамотный. Такой материал отличается стойкостью к нагреванию. Шамотный имеет больший, по сравнению с другими, размер.  Но его можно легко подпилить и сделать нужного размера.

Приготовление раствора

Печка-каменка для бани своими руками делается с помощью двух видов раствора:

  • для наружной кладки
  • для топки и дымохода.

Первый делается достаточно легко

Основное внимание в этом процессе следует уделить составляющим: песку и глине. Перед приготовлением песок просеивают. Он должен быть мелким и однородным

А глину лучше всего выбрать ту, которая перезимовала на открытой местности. Ее также следует перетереть через сито, предварительно намочив водой

Он должен быть мелким и однородным. А глину лучше всего выбрать ту, которая перезимовала на открытой местности. Ее также следует перетереть через сито, предварительно намочив водой.

Пропорции компонентов могут быть различными. Это зависит от того, насколько качественная глина используется. Но обычно это соотношение равно 1 к 2 (1 части глины и 2 песка), воды должно быть примерно 1/4 часть от количества глины.

Чтобы укрепить шамотный кирпич (для кладки топки) используют раствор из термостойкой глины (она имеет белый цвет). При воздействии высоких температур он плотно сжимается и образовывает надежную защиту от жара. Все растворы нужно вымешивать постепенно до консистенции жидкой сметаны.

Инструменты

Для построения каменки не требуется особых инструментов. Нужны лишь уровень, мастерок, емкость для замешивания раствора. Они есть в каждого хозяина, поэтому не придётся тратить средства на рабочий инвентарь. Если выбранная вами кладка требует обрезки кирпича, воспользуйтесь болгаркой и молотком.

Установка банной печи с выносной топкой

Последовательность монтажа печной коробки с тоннелем ничем не отличается от установки простой финской каменки с прямым доступом к топке. Единственным отличием является несколько иная последовательность в разметке места под печку.

Процесс установки выглядит следующим образом:

  • Выбираем предварительное положение дымохода, линию его прохождения через кровлю и потолочное перекрытие бани, согласовываем с местом под проем в стене, чтобы и дверца топки открывалась нормально, и все нормы пожарной безопасности выдерживались;
  • Размечаем и заливаем фундамент под установку;
  • Предварительно ставим печь, засыпаем сетку банным камнем. Переносим разметку вырезаемого проема на стену бани, можно использовать шаблон или более точно выполнить по лазерному уровню;
  • Выкладываем кирпичом проем и экран, устанавливаем печь;
  • Монтируем портал и дымоход.

Вопросы декоративной отделки и оформления будут решаться после протапливания печи, выявления и устранения всех недоделок.

Самое важное в установке

Наиболее сложным этапом считается правильная разметка линии дымохода через перекрытие и крышу бани. Часто можно встретить рекомендации ставить металлическую трубу – сэндвич на внешней стене бани. Считается, что придется выполнить меньший объем работ, не нужно вырезать отверстия и делать узел прохождения в перекрытии и кровле бани.

На самом деле внешние дымоходы хороши только для каминов и печей, отапливающих помещение в постоянном режиме. Печка бани топится намного реже, поэтому теплоизоляция дымохода собирает огромное количество конденсата, разжечь и прогреть такую топку без гари и дыма довольно сложно.

Поэтому лезем на крышу бани, затем на чердак, смотрим на стропила и находим несколько подходящих вариантов установки дымохода. Координаты переносим на план и по нему определяем габариты площадки, где может стоять печка с перспективой врезки топки в перегородку. Далее делаем фундамент.

Для легкой стальной печи постамент можно выложить из качественного полнотелого или даже отделочного кирпича.

Для чугунной печи с выносной топкой фундамент приходится делать на грунте:

  • Снимаем половицы, размеры площадки должны быть больше основания печи минимум на 20 см, со стороны выносной топки фундаментную плиту удлиняют до линии дверцы;
  • Выкапываем в грунте котлован, глубина не менее 50 см, в дно забиваем 6-8 вертикальных стальныхкусков арматуры, оголовки которых должны находиться на уровне деревянного пола бани;
  • Последовательно засыпаем гравийно-песчаную отсыпку, далее забрасываем крупный камень. К забитой арматуре привязываем стальную сетку, можно взять дорожную или используемую в проволочных ограждениях.

Несмотря небольшие размеры армирования, приваривать сетку к пруткам нельзя, лучше привязатьпроволокой. Цементно-песчаный раствор замешивают в пропорции 1:3, обязательно с добавкой мыла или пластификатора.

Заливаем бетонную подушку и накрываем двойным полотнищем из рубероида, через пять суток можно выложить постамент из кирпича на глинистом растворе. Печь можно будет ставить прямо на кирпич. Обычно из кирпича сразу же выкладывают первые ряды огнеупорного простенка в проеме. Предварительно нужно будет вырезать проем под кирпичную кладку вокруг выносной топки, рекомендуемые размеры простенка приведены в паспорте на изделие.

Врезаем топку печки во внутреннюю стену бани

Специалисты рекомендуют перед установкой корпуса на готовый кирпичный постамент привязать к потолку бани веревочный отвес с грузом, он должен указывать на центр выхода будущего дымохода. Это простое приспособление поможет правильно сориентировать печку при установке в подготовленный проем.

Далее монтируем дымоход, делаем узел прохода с керамзитовой засыпкой и временно фиксируем трубу манжетой на кровле. Пока не проверили работоспособность выносной топки, все детали фиксируем по временной схеме. Возможно, придется поднимать высоту трубы над коньком бани, искать оптимальное положение для наилучшей тяги. Заодно проверяем, насколько сильно нагреваются стенки выносной камеры сгорания. Топить нужно аккуратно, небольшим количеством щепок, в противном случае можно получить разводы копоти прямо над порталом выносной топки.

После установки печи и проверки работоспособности выносной топки крепим дымоход капитально и завершаем кирпичную кладку. Оставшиеся щели заделываем асбестовым шнуром, регулируем открывание дверцы топки и работу зольника. Полноценное протапливание печи через выносную топку можно будет выполнить не ранее, чем на стены бани будет нашита металлическая защита от дымохода.

Следы на стенке могут появиться из-за неправильной работы дымохода

Как определиться с требуемой тепловой мощностью банной печи?

Так обычно в паспортах и указывается – для помещений, например, от 10 до 16 м³.

Казалось бы – все очень просто. Определить объем парилки несложно, и так же легко будет подобрать модель. Однако, особенности обустройства бани способны внести свои коррективы.

Ниже предложен калькулятор, который подсчитает, так сказать, условный или приведенный «объем» вашей парной, то есть с учетом всех необходимых поправок. С опорой на это значение можно будет точнее подобрать оптимальную печь.

Например, если получен результат, что необходима печь на 11 м³, то выбирать стараются так, чтобы это значение было примерно посередине диапазона возможностей приобретаемой модели. То есть, скажем, печь, рассчитанная на обогрев от 8 до 14 м³.

Требования безопасности

Материал для строительства бани чаще всего изначально является опасным для возникновения пожаров. Чтобы избежать возгораний, нужно следовать правилам безопасности еще на этапе планирования стройки. Первое время после постройки баня из дерева будет давать усадку, поэтому прежде, чем устанавливать печь, необходимо убедиться, что сооружение достаточно осело и не даст трещин.

Поскольку в бане стенки печного агрегата прогреваются до больших температур, что чревато нанесением вреда здоровью в виде ожогов, нужно строго следовать правилам противопожарной безопасности при установке печи. Правила установки прописаны в СНиП 41-01-2003 (глава 6.6).

  • Установить прочный фундамент под основанием печи. Он будет прилегать к стене между предбанником и парной. Его нужно покрыть жаростойким материалом. В случае повреждения фундамента печь может дать трещину или покоситься, а это опасно возгоранием деревянной постройки.
  • От дверцы печи до стен бани расстояние должно быть не меньше полуметра. Если печь стоит в углу, то все поверхности, к которым она примыкает, должны быть изолированы жаропрочным материалом.
  • Если предбанник и парную разделяет легко воспламеняемая перегородка, то отверстие, в котором будет установлен топливный канал, нужно изолировать от дерева кирпичной кладкой.
  • Все легко воспламеняемые материалы должны быть пропитаны специальным огнеупорным средством.
  • Для использования в бане печь должна быть со способностью самоохлаждения до безопасной температуры +80 градусов, поскольку дерево может самовоспламеняться от длительного контакта с нагретой до +100 градусов поверхностью.
  • Дымоход должен быть прочным, из безопасного материала и с правильной геометрией.

Как установить каменку с наружной топкой?

Защита стены при выведении топки в предбанник.

Производить установку каменки с выносной топкой допускается и без фундамента. Это обусловлено весом металлических конструкций, который составляет менее 700 кг. Данная ситуация требует бетонной заливки или применения прочных лаг для устройства напольного покрытия

Монтируя печь из кирпича, важно соблюдать все установленные нормативы

Топка может быть выведена со стеной предбанника на один уровень либо оставлена заглубленной в проеме, что является более предпочтительным. Способ безопасен, так как дверца топки при таком расположении не сможет стать причиной ожога.

Простая кладка в проеме между металлической каменкой и кирпичом предполагает наличие свободного пространства в несколько сантиметров. Для закладки зазора может быть использована базальтовая вата, монтажная пена, асбест либо картон. Между кирпичной кладкой и металлическим каналом должен оставаться промежуток. Изолятором для него может служить асбестовый шнур.

Перед тем как выложить печь в области канала, следует подготовить стальной уголок. Его применяют при кладке кирпича над каналом, а самый верхний ряд иногда выдвигают вперед, чтобы в предбаннике образовалась каминная полка небольших размеров.

Рекомендации по монтажу

Защита пола при установке печи.

Перед тем как сложить печь для бани, необходимо ознакомиться с правилами техники безопасности. Это позволит в дальнейшем избежать возникновения пожаров, вызванных неправильной установкой печей. Начальный этап монтажа требует подготовить все необходимые чертежи либо сделать их самостоятельно. Ниже приведены рекомендации, которые следует соблюдать, чтобы построить печь для бани, отвечающую всем требованиям безопасности эксплуатации топки:

  • нельзя монтировать металлические либо кирпичные печи для бани непосредственно на деревянном полу, поскольку он должен быть защищен теплоизоляционным «пирогом» как в парной, так и перед топкой в предбаннике;
  • труба каменки должна быть изолирована от горючих материалов кровли и перекрытия;
  • нагретая поверхность кирпичной каменки от стены парной, выложенной из горючего материала, должна располагаться на расстоянии не меньше 32 см;
  • металлическая каменка обычно находится от деревянной стены на расстоянии около 1 м;
  • топка каменки должна быть расположена от противоположной стены предбанника на расстоянии не менее 1,5 м.

Перед тем как сделать печь, указанные выше значения иногда уменьшают. При этом необходимо позаботиться о специальных защитных экранах с целью безопасного расположения каменки в бане. Перед устройством печи пол покрывают базальтовым картоном, на который сверху необходимо настелить лист металла, выступающего за пределы корпуса каменки минимум на 5 см с каждой стороны. Металлический лист должен служить защитой пола от вылетающих искр из топки.

Устройство дымохода банной печи.

Труба каменки из кирпича для бани, сделанная своими руками, обычно изолируется от горючих материалов, с помощью которых обустроено помещение. Проекты кирпичных печей предусматривают подключение дымохода в последнюю очередь. Отверстие для дымохода необходимо сделать так, чтобы его стенки находились от балок перекрытия на расстоянии не меньше 25 см.

В отверстие вставляется защитный короб, который не должен выступать в парную. К нижней части короба крепят влагостойкий гипсокартон с отверстием под трубу. После устройства дымохода ящик заполняется минеральной ватой. Если печь для бани из кирпича планируется оборудовать железным дымоходом, то можно воспользоваться тем же стальным коробом с изоляцией. Смонтированный на баню из кирпича дымоход должен возвышаться над кровлей не менее, чем на 80 см.

Меры безопасности

Защита от пожара

Металлическая конструкция банной печи раскаляется до высокой температуры и при ее эксплуатации необходимо соблюдать правила пожарной безопасности.

  • Она должна устанавливаться на расстоянии в 50 см от стен бани, а около перегородки, через которую выводится топочный канал, размещают тепловой экран из изоляционного материала.
  • При наличии на боковой стене одинарной теплоизоляции в виде металлического или волокнистого цементного листа до 1 мм, пространство сокращается до 25 см. Если применяется двойная изоляция (крепится два листа), то до печки может быть 12,5 см. Изоляционный материал прибивается не впритык к стене, а с зазором 3 см, он не должен касаться потолка и пола. От поверхности печки до потолка высота должна составлять не меньше 1,2 метра. Регламентируется расстояние от дверцы топки до ближайшей двери, оно составляет минимум 1,25 метра. Сам канал должен находиться в 40 см от деревянной стены, но при установке защитного экрана расстояние сокращают до 25 см. Чтобы надежно обезопасить себя от пожара, металлические стенки нагревательного агрегата обкладывают кирпичом или камнем. Под печку стелется лист стали, позволяющий предотвратить возгорание выпавших угольков. Его размер превышает ширину канала на 20 см, перед дверцей помещается квадрат 40×40 см.

Существуют модели печей с выносной топкой, не нуждающиеся в обкладывании кирпичом. В них предусмотрены металлические защитные экраны для стен и пола.

Размер и материал

Для сооружения печки с топкой из предбанника рекомендуется использовать шамотные кирпичи, так как они:

  1. Обжигаются при сверхвысоких температурах и с легкостью переносят даже сильнейший жар;
  2. Производятся путем прессования, что увеличивает их прочность и устойчивость к негативным воздействиям.

При ограниченном бюджете можно сделать печь из рядового кирпича, покрытого огнеупорным лаком. Главное, чтобы он имел полнотелую структуру (не содержал каких-либо пустот). Необходимое количество строительного материала определяется при расчете размеров каменки. Так что прежде чем закупать кирпичи, необходимо предусмотреть конечные габариты выбранной вами конструкции.

Установка банной печи с выносной топкой

Фундамент под банную печь

Нужен ли фундамент под металлическую модель печи? Этот вопрос возникает у многих собственников, решивших построить баню. Поэтому сразу необходимо отметить, что если вес отопительного прибора не превышает 400 кг (естественно, с учетом каменной закладки), а полы планируется изготовить из доски толщиной не менее 40 мм, то вполне можно обойтись без обустройства фундаментной основы. Такой вес имеют печи, изготовленные из нержавеющей стали, а чугунные и кирпичные модели отличаются большей массой.

Если приобретается стальная модель банной печи, и ее планируется установить непосредственно на деревянные полы, то место его установки должно быть тщательно подготовлено.

На полы укладывается керамическая плитка, или же сначала настилается лист из асбеста или минеральной ваты, который накрывается стальным листом.

Кирпичная печь бани

Самая распространенная конструкция бани представляет собой совмещение печной стенки и стены предбанника для экономии материалов и лучшего теплообмена. Если сама баня сложена из камня или других не пожароопасных материалов, для термоизоляции ее стен от печи используется минеральная вата, или специальные негорючие sandwich-панели на силикатной, или асбестовой основе.

Если стены и потолок самой бани выполнены из дерева, то нормы противопожарной безопасности при термоизоляции гласят, что необходимо:

  • обеспечить зазор как минимум в 1,3м между нагревающейся печью и потолком или стенкой;
  • дверца топки в предбаннике должна быть на расстоянии 1,2 м и больше от близлежащей деревянной стены;

  • в случае когда топка проходит сквозь стену, сделанную из легковоспламеняющегося материала в другое помещение, необходимо изготовить вставку, изготовленную из огнеупорного материала не менее 500 мм, обладающего высокой теплостойкостью и длиной, равной длине топки;
  • на пол перед дверцей укладывают противопожарное покрытие (чаще всего используют металл) площадью 40х80 см.

Обязательное требование – противопожарная изоляция или разделка кирпичных поверхностей стенок топки и деревянных элементов конструкции. Фактически это кирпич и глина, уложенные послойно с определенным зазором либо асбестовый лист. После таких работ образуется керамический чехол, который в значительной степени изолирует деревянные конструкции. Дополнительно они предохраняют от языков пламени, вырывающихся сквозь возникшие в результате разрушения кладки трещины при возникновении ЧС.

Теплоизоляционной ватой тем же самым способом изолируют дымоход. Дополнительно накладывается обвязка, выполненная из металлических листов.

Вывод трубы печи через потолок либо стену – самый пожароопасный участок. В этом месте потолок расшивают и отделывают кирпичами, тем же способом, как это было сделано с деревянными стенами.

Если баня небольшая, а кирпичная конструкция сравнительно больших размеров и массы не требуется, допускается установка печки с топкой, вынесенной в предбанник малого размера, помещенной на деревянное покрытие пола. Порядовка такой печи очень проста – не более пяти в ряд, а самих рядов не более десяти.

Печь разрешается ставить и не на бетонный фундамент, если соблюдены все меры пожарной безопасности. Иногда возникает необходимость вскрывать пол и организовывать добавочную опору или перемычки.

При этом необходимо соблюдать следующие ограничения:

  • общая масса – не более полутоны;
  • 600 кг – для устоявшегося пола;
  • 700 кг – для свежеуложенного пола.

Если эти условия соблюдены – выкладывают компенсатор из кирпича для основания печи. Волокно из асбеста добавляют к кладочному раствору, который применяют в основании и экранах сторон.

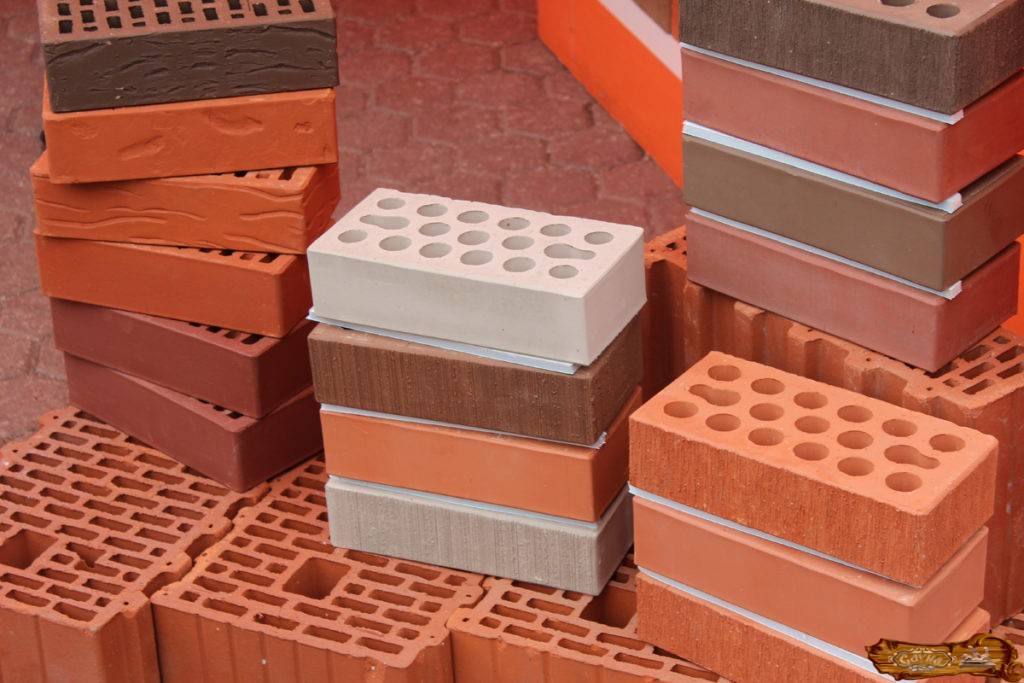

Подходящие для работ типы кирпича:

  1. Стандартный керамический кирпич имеет размеры 25х125х65 мм. Необходима дополнительная его обработка термостойким лаком для повышения сопротивляемости критическим условиям эксплуатации – перепаду температур и высокой влажности.
  2. Шамотный огнеупорный кирпич использовать более надежно, так как он изготавливается именно для таких целей.

Имеет соломенный цвет и бывает трёх размеров:

  • стандарт 230х125х65 мм
  • более узкий 230х114х65 мм;
  • более узкий и более тонкий – 230х114х40 мм.

Заключение

Надеемся, что после прочтения статьи читатель смог получить основные ответы на вопрос – как установить печь в баню. Многие согласятся с тем, что баня по праву является особым помещением, со своим климатом. Баня дает не только физическое здоровье, но также и духовное. Как приятно провести время с друзьями, наслаждаясь паром, с ароматами эфирных масел и распаренными вениками.

Баня это не простое помещение, на относительно небольшой площади в ней сконцентрировано сложная система отопления. И польза посещения бани, а главное безопасность, полностью будут зависеть от соблюдения всех норм и правил при возведении бани и установки печного оборудования. С легким паром!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
