Паровые системы отопления

Отопление паром своими руками

В жилых помещениях использовать этот вид отопления нельзя, а, значит, в нежилых можно. Поэтому многие домашние мастера используют этот вариант для обогрева бань, гаражей, кладовок и сараев. Тем более, этот вид отопительной сети имеет ряд достаточно весомых преимуществ.

Преимущества

• Компактные габариты котла и системы в целом.
• Используются трубы небольшого диаметра.
• Низкая инертность.
• Быстрый нагрев помещений.

Недостатки

Без недостатков тоже не обошлось.

• Высокая температура приборов отопления. Есть большая вероятность получить ожоги.
• Невозможно регулировать температуру радиаторов.
• При движении пара по схеме создается шум.
• Невысокий срок службы всех элементов отопительной системы за счет высокой температуры теплоносителя.
• Сложная схема парового отопления, особенно обратного контура, по которому возвращается конденсат.

С достоинствами и недостатками парового отопления разобрались, возвращаемся к основному вопросу, можно ли соорудить паровое отопление своими руками? Ничего сложного в этом нет, если разобраться со схемой и с материалами, которые используются в ней. Начнем со схем. Их несколько видов, просто перечислим.

• Распределительный паропровод расположен вверху.
• Внизу.
• Используется как промежуточный паропровод.
• С прокладкой сухого или мокрого конденсатопровода.

Оптимальный вариант для домашнего использования позиция номер один. По сути, физика движения пара точно такая же, как и у горячей воды, так что не стоит здесь изобретать велосипед. Это самый простой и эффективный вариант.

Теперь переходим к выбору котла. Для домашнего использования вам понадобится агрегат низкого давления. Эти приборы сегодня вы можете найти на рынке, проблем здесь нет. Можно соорудить паровой котел своими руками. Правда, это не самая простая конструкция. И если вы в этой сфере не специалист, то не стоит даже и начинать его сборку. Тем более, пар – это по своему агрессивный источник тепловой энергии, поэтому не рекомендуется устанавливать самодельные агрегаты. Используйте только сертифицированное оборудование.

Обращаем ваше внимание на технические характеристики паровых котлов:

• Давление пара на выходе – 6 атм.
• Температура теплоносителя – 130°С.

Хотелось бы обратить ваше внимание, что паровые котлы могут работать на любом виде топлива. Поэтому производители выпускают различные модели

Хотя предпочтение отдается газовым котлам и твердотопливным

Хотя предпочтение отдается газовым котлам и твердотопливным.

Паровой котел в сборе

Комплектация

В первую очередь разберемся с трубами. Так вот пластиковые изделия в этой системе не устанавливаются. Они просто не выдержат такой высокой температуры. Бюджетный вариант – стальные трубы. Правда, у них очень низкий срок эксплуатации. Лучше всего, если будут использованы трубы из нержавейки или меди. Но это дорого.

В технологии сооружения трубной разводки самым главным критерием является создание герметичной отопительной системы. Поэтому трубы рекомендуется сваривать между собой. Можно использовать и резьбовое соединение, но необходимо, чтобы оно соответствовало высоким требованиям устойчивости к воздействию пара. Все то же самое относится и к запорной арматуре, манометрам и термометрам.

Что касается радиаторов отопления, то и тут выбор достаточно большой. Главное, чтобы они соответствовали техническим характеристикам котла, то есть вырабатываемому давлению и температуре теплоносителя. С давлением проблем возникнуть не должно, потому что стандартные батареи спокойно выдерживают 6 атм. Если хотите иметь запас прочности, тогда выбирайте модели, которые могут выдержать большее давление до 16 или 25 атм. Хотя во многих случаях это излишне.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

• котел;
• бойлер (для двухконтурной системы);
• радиаторы;
• насос;
• расширительный бак;
• запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

• топку (камера сжигания топлива);
• испарительные трубы;
• экономайзер (теплообменник для подогрева воды за счет уходящих газов);
• барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Закрытая система отопления

В закрытой системе отопления все элементы системы герметичны, отсутствует испарение воды. Циркуляция осуществляется при помощи насоса. Так называемая система с принудительной циркуляцией теплоносителя включает в себя трубы, котёл, радиаторы, расширительный бак, циркуляционный насос.

Для стабильной работы системы закрытого отопления также используется расширительный бак из высокопрочного металла. Это закрытый бак, состоящий из двух половин, завальцованных друг к другу.

Внутри располагается мембрана (диафрагма) из высокопрочной жаростойкой резины. Также внутри имеется небольшой объём газа (может быть азот, который закачивается на заводе-производителе, или воздух, накапливающийся в системе по необходимости). Мембрана разделяет бак на части: одна часть — куда поступают излишки воды при нагреве системы отопления, в другой части находится азот или воздух, не вступающие в прямое соприкосновение с водой. Таким образом, теплоноситель при нагреве поступает в расширительный бак и проникает в мембрану. При остывании теплоносителя газ, находящийся за мембраной, начинает выталкивать его обратно в систему.

Выбор парового котла, труб и монтаж системы

Как сделать паровое отопление самостоятельно, можно узнать, изучая специальную техническую литературу. Перед проведением монтажа следует первым делом выбрать котел для отопления и трубы будущей отопительной системы.

Промышленность выпускает для оснащения частных домов стандартные котлы низкого давления, рассчитанные на 6 атмосфер и температуру пара не более 130°С. Они могут работать на любом виде топлива, но за городом наиболее популярным является отопление на дровах.

Если регион не газифицирован, имеет смысл обустроить отопление от печи.

При приобретении котла следует проконтролировать, чтобы выбранный владельцем жилья котел имел манометр для контроля давления и специальный клапан для сброса сжатого воздуха во избежание формирования воздушных пробок.

Трубы же стоит использовать только стальные или медные, так как пластиковые могут не выдержать нагрузки, выдаваемой паровым котлом.

Что такое. Отличия от открытой

Суть работы обогревающего контура закрытого типа несложен: жидкость нагревается, расширяется и поступает в магистраль. Излишки воды уходят в отдельную емкость, с понижением температуры, они возвращаются назад в систему. Внутри теплового блока существует константное давление, что позволяет рационально управлять всем процессом

Отопительные системы закрытого типа пользуются большой популярностью, самое главное ее достоинство – это отсутствие открытого взаимодействия с внешней средой. Воздух способствует быстрой амортизации трубопроводных элементов, снижает КПД системы, что происходит в тепловых системах открытого вида.

В наше время замкнутый контур отопления, в котором работает принудительная циркуляция, работает успешно в большинстве частных домовладений.

Замкнутый контур состоит из элементов:

• Генератор тепла (котел работающий на твердом или жидком топливе, газ, электричество);
• Радиаторы, теплые полы;
• Насос;
• Герметичная емкость мембранного типа;
• Элементы, которые позволяют сбрасывать излишки давления (манометр, воздухоотводчик, протекционный клапан);
• Фильтр;
• Арматура для управления и балансировки;
• Трубы;

Главные блоки могут снабжаться дополнительно еще элементами, такими как:

• коллектор;
• Емкости;
• Реле по автоматизации.

Работа закрытой системы отопления состоит в перемещении теплой воды (под давлением 1-2,2 бар) от нагревательного котла к радиаторам, которые расположены в помещениях. Регулировка объема делается с помощью мембраны, которая крепится в емкости. Все содержимое изолировано от внешней среды.

Регулировка давления делается с помощью воздухотводчика, работающего в автоматическом режиме. Вторым элементом, обеспечивающим безопасность, является подрывной клапан, который активируется, если давление в системе превысит критические отметки (обычно около 3,5 бар).

Грязевик монтируется на тыльной стороне магистрали (перед тепло генератором), его задача аккумулировать шлам из отопительного контура. Еще один важный блок – это насос, он подает воду, работать он может в обоих направлениях.

Преимущества:

1. Нет соприкосновения с воздухом. Полная изоляция жидкости он внешнего мира.
2. Экологическая безопасность, отсутствуют испарения.
3. В работе можно применять антифриз.
4. Трубы используются недорогие, небольших сечений.
5. Нет лишней потери тепла, экономится энергия.
6. Уменьшен риск возникновения воздушных пробок, вода «работает» при более высокой температуре и давлении.
7. Простота регулировки

Трубы небольшого диаметра легко прячутся в стене или под гипсокартон, что является важным фактором в обустройстве жилых помещений.

Проект – прежде всего

Принимая решение о создании парового отопления, надо отдавать себе отчет, что в данном случае теплоносителем будет пар со всеми связанными с этим особенностями. Среди них необходимо отметить самую главную – повышенную температуру радиаторов, следствием чего является значительная вероятность получения ожога в случае прикосновения. Но оставив в стороне всевозможные доводы за и против, просто посмотрим, как можно стать обладателем парового отопления, своими руками проведя его в частном доме.

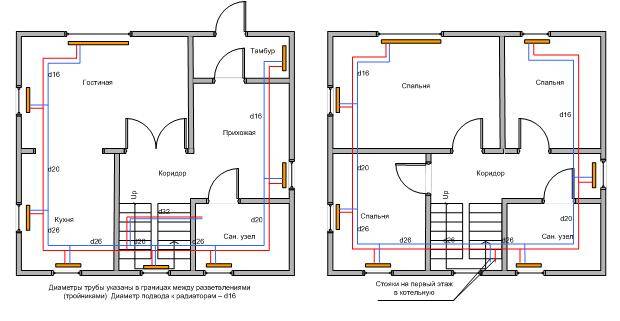

Проект отопления двухэтажного коттеджа

О котле

Как и положено в любом серьезном деле, начинать надо с проекта. Первым делом необходимо определить мощность теплового котла. Она зависит от площади дома. Так, при площади, не превышающей двухсот кв.м., достаточно будет мощности до двадцати пяти  киловатт, при площади дома до трехсот кв. м. уже потребуется мощность до тридцати киловатт. Основываясь на подобных данных, выбирается паровой котел. Кроме его мощности надо учесть такие факторы:

• вид топлива, используемого для работы (уголь, дрова, торф, газ, солярка и т.д.);
• возможность получения горячей воды для хозяйственных нужд.

Настенный газовый котел

Напольный твердотопливный котел

О схеме отопления

Ее надо также определить перед началом проведения работ. Схема парового отопления зависит от:

• размера обогреваемой площади;
• количества и расположения батарей отопления, фильтров, вентилей и регулирующей арматуры, контролирующих приборов и т.д., всего, что необходимо для нормального функционирования подобной системы;
• возможностей для размещения оборудования;
• где и как будет располагаться отопительный котел.

Вопрос выбора  конкретного варианта отопления достаточно сложный, возможно не лишним в этой ситуации будет видео

Трубы для парового отопления

Как уже упоминалось, при паровом отоплении вся система характеризуется повышенной температурой, поэтому использование синтетических труб невозможно, они не рассчитаны на работу при таких ее значениях

Так что, определяя как сделать паровое отопление, необходимо особое внимание уделить выбору труб,  он хоть и небольшой, но есть

1. Стальные трубы. Для их применения нужно сварочное оборудование. Достоинством труб является высокая механическая прочность и способность переносить значительные воздействия, однако они подвержены коррозии.
2. Медные. Для их монтажа используется пайка, отличаются высокой ценой.
3. Оцинкованные и нержавеющие трубы. Соединяют достоинства предыдущих, стыковка осуществляется при помощи резьбы, устойчивы к возникновению коррозии, но обладают повышенной ценой.

Металлические трубы

Медные трубы

Для облегчения дальнейшей работы необходимо определить, где разместить радиаторы (или другие приборы, если отдадите им предпочтение), длину труб, места расположения переходников, ответвлений, коллекторных распределителей и т.д. Короче, схема подключения парового отопления должна быть разрисована на бумаге с указанием всех необходимых подробностей (оборудование, длина труб и т.д.).

О цене подобной системы

После выполнения проекта и появления ясности, какое оборудование надо использовать, можно определить ваши затраты. Без привязки к конкретным условиям, оборудованию, трубам, объемам монтажных работ, сказать конкретно, сколько стоит провести паровое отопление, невозможно.

Как правильно рассчитать паровую систему

Остановив свой выбор на паровой системе, предстоит составить проект ее расположения в здании и выполнить предварительные вычисления.

Есть два варианта:

• произвести расчет основных компонентов парового отопления своими силами;
• обратиться за помощью к профессионалу – проектировщику.

Второй способ решения этого вопроса наиболее предпочтительный. Ведь только специалист, имея за плечами не один, удачно реализованный, проект по обустройству отопительной системы, способен учесть все пожелания владельца, не забыв о нормативных требованиях.

Если нет возможности и желания обращаться к проектировщику, можно приступить к самостоятельному расчету системы отопления паром. Можно использовать нормативы и полезные рекомендации из специальной литературы, например, из справочника проектировщика.

Для расчета предстоит взять план своего дома и посчитать площадь, которую требуется отопить. Затем обозначить места расположения радиаторов отопления.

При паровом отоплении часто используют вместо батареи регистры, выполненные из оцинкованных или оребренных труб. Они могут иметь дизайнерское оформление

Радиаторы подбирают в зависимости от требуемой мощности

Причем, важно учитывать технические характеристики понравившегося прибора – он должен выдерживать нагрузку при работе с паром

Чугунные радиаторы лучше не использовать в устройстве парового отопления редко посещаемой дачи. Постояв холодными длительное время, они могут не справиться с резким нагревом и лопнуть

Сравнительный обзор разных радиаторов отопления и рекомендации по их выбору приведены в этой статье.

Рассчитывать длину паро- и трубопровода для конденсата лучше всего, находясь в самом помещении. Так удобнее планировать высоту их прокладки и места установки радиаторов, если они понадобятся.

Для парового отопления можно использовать металлические трубы из оцинкованной стали или меди

Подсчитав нужное количество погонных метров трубы, не стоит забывать о паровой арматуре – вентилях, тройниках, при необходимости – конденсатоотводчиках, насосе.

Для определения мощности парового котла потребуется вычислить объем всех отапливаемых помещений и умножить эту цифру на показатель требуемого количества энергии для обогрева 1 м3. Этот показатель зависит от региона проживания. Так, для европейской части показатель составляет 40 Вт.

Можно подсчитать мощность котла для 3-х комнатного дома с высотой потолков 2,6 м.

Сначала надо вычислить площадь отдельных помещений:

• 1-я комната: 5*2,95=14,75 м2;
• 2-я комната: 3*2,45=7,35 м2;
• 3-я комната: 2*5,4=10,8 м2.

Затем предстоит вычислить объем всего дома: 14,75*2,6+7,35*2,6+10,8*2,6= 38,09+19,11+28,08= 57,02 м3.

Теперь полученный объем надо  умножить на потребности в тепле: 57,02*40 Вт=2288 Вт. К полученному значению надо добавить запас мощности не менее 20%: 2288*1,2=2745,6 Вт или около 3 кВт.

Второй вариант определения мощности – по площади. Условно принимается, что для отопления каждых 10 м2 требуется 1 кВт мощности котла + 30% запаса, если высота потолков не превышает допустимый уровень до 2,7 м.

Использовать для парового отопления можно только сертифицированный агрегат. Брать самопальный котел весьма опасно – можно серьезно пострадать при его взрыве

Выбирать паровой котел следует от проверенного производителя. Агрегат должен иметь сертификат качества и гарантию завода, его выпустившего. Паровой котел обязательно оснащают предохранительным клапаном. Также, потребуются приборы контроля температуры и давления и редуктор для нормализации давления, если это потребуется.

Характеристика обогрева

Несмотря на то, что первую систему парового отопления создали в Европе, русский инженеры подхватили эту идею. В 1816 г, в Петербурге оборудовали обогрев теплицы паром. К 1900 г большинство элитных и доходных домов имели централизованное отопление, водяное или паровое.

В современных многоэтажных домах практикуется водяное отопление. В системе циркулирует горячая вода. Что такое обогрев паром? Каковы принципы работы системы?

Паровое отопление подразумевает обогрев помещения с помощью пара. Он заменяет в трубах и радиаторах воду. Этот обогрев используют в частных домах, на предприятиях, для обогрева теплиц, гаражей. Принципиальная схема парового отопления заключается в следующем:

1. В котле находится вода. Она подогревается с помощью горелки.
2. При закипании образуется пар, который нагнетается в трубы и в радиаторы помещения.
3. Отдавая тепло, пар охлаждается, преобразуясь в конденсат.
4. Конденсат оседает на нижней стенке трубы.
5. Трубу устанавливают под небольшим наклоном к котлу, чтобы конденсат вновь попал в котёл.
6. Процесс повторяется.
7. Вода, которая оседает в трубах, имеет высокую температуру. Её можно использовать для технических нужд или для обогрева небольших комнат, хозяйственных построек.
8. Если конденсат возвращается в котёл под действием гравитации, то схема является закрытой.
9. В некоторых случаях воду, которая скапливается в трубах, отводят в отдельный котёл принудительно. Для этого используют насос. Данная система имеет открытую схему.

Самостоятельно устанавливать подобного вида обогрев не рекомендуют. Необходимо изучить, схему парового отопления, как оно работает. Тщательно продумывают все соединительные узлы и оборудование, которое призвано контролировать все процессы системы.

Паровое отопление и что это?

При закипании воды выделяется водяной пар, который имеет большое количество тепловой энергии. Передача энергии окружающей среде происходит в момент конденсации, иными словами, при переходе воды из парообразного состояния в жидкое.

В паровом отоплении применяется тот же принцип. Вода, закипающая в котле, подается по трубам в отопительные приборы, конденсируется в них и отдает тепло. После этого теплоноситель, перешедший в жидкое состояние, подается по трубам в специальный накопитель. Оттуда жидкость самотеком или принудительно попадает в котел.

Плюсы и минусы парового отопления

Паровое отопление в частном доме дает следующие преимущества:

1. Небольшие расходы на устройство. Экономичность в процессе использования. Систему можно сделать от обычной печи, что особенно актуально для населенных пунктов без газификации.
2. Поскольку теплоноситель не замерзает, систему можно применять в постройках сезонного проживания.
3. Эффективность обогрева помещений повышается за счет излучения тепловой энергии и конвекции.
4. Для сборки системы можно применять небольшие радиаторы и трубы малого сечения, что позволяет сэкономить на материалах.
5. Пар быстро попадает в каждую точку отопительной системы, независимо от ее сложности и размеров дома.
6. Быстрый прогрев помещений – дополнительное преимущество.
7. Коэффициент теплопередачи очень высокий, поэтому тепловые потери сводятся к нулю.
8. Такие системы можно применять в комплексе с теплыми полами.

Перед тем как провести паровое отопление, нужно изучить его минусы. Недостатки парового отопления заключаются в следующем:

• при циркуляции по контуру пар создает шум (для снижения уровня шума медные трубы прокладывают внутри стен, а котел ставят в отдельном помещении);
• отопительные приборы и трубы могут нагреваться до температуры выше 100°С, что повышает вероятность ожогов при прикосновении к батареям (в связи с этим рекомендуется закрывать радиаторы и трубы защитными экранами);
• при прорыве возникает опасная аварийная ситуация, потому что теплоноситель имеет очень высокую температуру;
• для сборки контура понадобятся дорогостоящие медные или оцинкованные трубы (это нужно учесть, подсчитывая, сколько стоит провести паровое отопление);
• система подвержена коррозии, поэтому срок ее службы небольшой;
• сложно регулировать температуру в помещениях (для этого приходится проветривать комнаты или сократить количество топлива, что довольно сложно).

Характеристика и схема устройства

Внутри отопительной паровой системы может быть разное давление. В зависимости от этого она бывает следующих видов:

Система воздушного отопления в частном доме и производственных помещениях

1. С высоким давлением свыше 0,07 МПа.
2. С низким давлением менее 0,07 МПа.
3. Вакуум-паровая система имеет давление не ниже 0,1 МПа.

Схема парового отопления может быть с закрытым и открытым контуром. Открытые контуры с низким давлением взаимодействуют с атмосферным воздухом. Герметичные закрытые системы более долговечные.

Чаще всего в частном доме делают замкнутые системы с возвратом теплоносителя самотеком в котел. Обычно используют верхнюю разводку трубопроводов. Если применяется контур с нижней разводкой, то трубы укладывают с уклоном в направлении движения пара для снижения шума. В месте отведения конденсата делают гидрозатвор в виде петли для защиты от попадания пара в магистраль конденсации.

Реже применяют комбинированную разводку с прокладкой трубопроводов под полом среднего или последнего этажа. В таком случае просвет возвратной магистрали полностью закрывается конденсатом.

При давлении в сети выше 0,02 МПа применяют только открытые контуры. В них удаление воздуха происходит через конденсационный накопитель. Для защиты от утечек пара устанавливаются гидрозатворы или конденстоотводчики. С целью перекачки жидкости для парового отопления из накопителя в теплообменник используется насос. Благодаря этому накопитель можно установить ниже теплообменника.

Батареи парового отопления для обогрева помещений

По аналогии с водяным отоплением, где теплоносителем является вода, в паровом, применяется водяной пар. В 19 веке и первой половине 20 века этот тип был доминирующим при обогреве жилья. В настоящее время паровое отопление запрещено для использования в общественных и жилых помещениях.

Однако устоявшееся название «паровое отопление» до сих пор ошибочно применяется для обозначения нынешних систем центрального отопления. В частных домах, где владелец волен поступать по-своему, ограничений на установку парового отопления не существует.

Принципы работы системы парового отопления

Для отопления частных домов используется перегретый водяной пар, который генерируется в паровом котле низкого давления. Пар при своем движении по трубам системы остывает, конденсируясь на внутренней поверхности подающих трубопроводов и батарей парового отопления. В процессе конденсации выделяется 2300 кДж энергии от каждого килограмма пара, что указывает на высокую эффективность отопления паром. Образующийся конденсат (обычная вода) возвращается в котел самотеком либо подается в котел насосом. Цикл повторяется многократно, обеспечивая постоянный обогрев помещения.

В состав основных элементов системы отопления паром входят:

• водонагревательные котлы;
• магистральные трубопроводы;
• обогревательные приборы типа батарей, радиаторов, регистров. Используются чугунные и стальные радиаторы, трубы с пластинчатым оребрением;
• запорная арматура и регулирующие вентили;
• система автоматики.

Схема парового отопления жилого дома

По способу возврата конденсата в котел системы парового отопления подразделяются на два вида:

1. разомкнутый, при котором конденсат собирается в специальный резервуар и перекачивается в котел;
2. замкнутый, когда конденсат самотеком по трубе большого диаметра возвращается в котел.

По аналогии с водяным, различают паровое отопление однотрубного и двухтрубного исполнения.

По величине начального давления водяного пара различают:

• вакуум-паровые системы с давлением менее 1 атм.,
• низкого давления от 1 атм до 1,7 атм и
• высокого давления (до 6 атм).

Преимущества и недостатки

Положительной стороной эксплуатации парового отопления можно считать следующие факторы:

• даже в самое холодное время года разморозка системы не произойдет, что весьма предпочтительно при выборе типа отопления для загородного дома в пользу парового ;
• использование труб меньшего диаметра, чем для водяного. Соответственно, ниже цена радиаторов и трубопроводов;
• отсутствие потерь тепла;
• нет вредных выбросов;
• быстрый разогрев отопительной системы.

Негативной стороной являются:

• слишком высокая температура радиаторов отопления, что может привести к ожогам. Собственно, по этой причине еще в середине 20-го века начали отказываться от эксплуатации паровых систем;
• кроме угрозы ожога при случайном контакте с нагретой свыше 100 градусов поверхностью батареи, серьезную опасность представляют прорывы трубопроводов, которые приведут к более серьезным травмам и порче имущества;
• малый срок службы из-за высокой температуры и сильной коррозии;
• сильный шум при движении пара по трубам;
• отсутствие регулировки температуры;
• сложности монтажа дополнительных магистралей к уже работающей системе.

Область применения

Как уже говорилось, паровое отопление жилых помещений не запрещено для использования в частных застройках. Его также широко используют на предприятиях, где пар вырабатывается для внутренних производственных нужд. Паром обогревают производственные помещения, раздевалки и бытовки, вестибюли и лестничные клетки заводов, теплопункты. Пар собственного производства помогает существенно снизить заводские расходы на оплату тепла в случае его получения от городских теплосетей

Это важно! Необходимо обеспечивать хорошую теплоизоляцию труб и радиаторов, поскольку пар проходит с температурой 1150 С. Исходя из этой цифры, следует подбирать полимерные трубы для применения их в системе парового отопления

Паровое отопление не разрешено устанавливать в жилых домах, административных зданиях, детских и учебных заведениях, больницах.

Выводы и полезное видео по теме

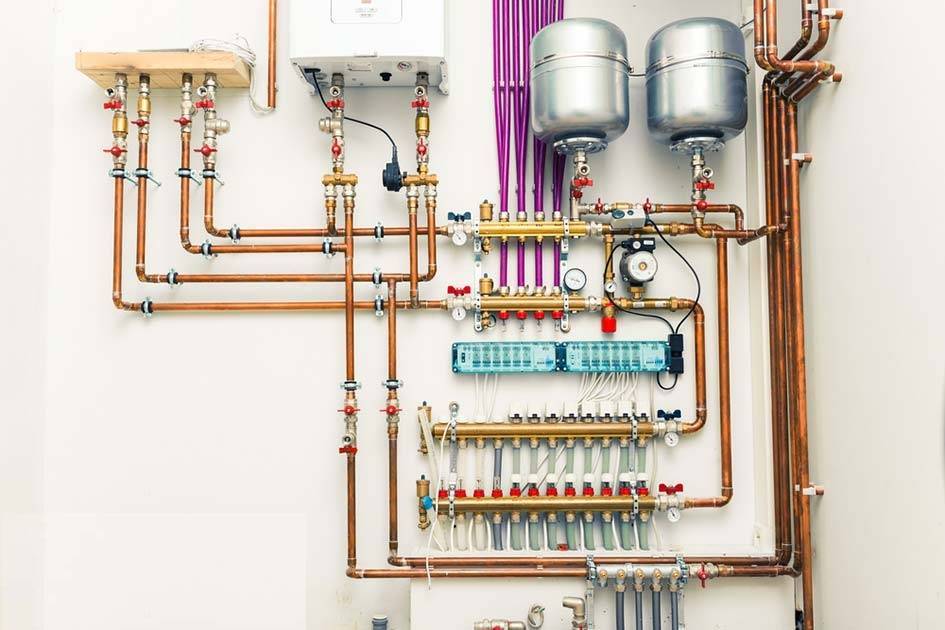

Подробный технический процесс сборки коллекторной группы:

Готовые гребенки для обустройства теплого пола, оборудованные не всегда нужным функционалом, в следствии своей высокой стоимости недоступны для широких масс пользователей. Посмотрим, как собрать бюджетный вариант конструкции своими руками:

Правильный подбор всех составных элементов и монтаж коллекторного узла – залог эффективной и надежной работы отопительной магистрали. За счет минимального количества соединений возможность протечек сведена к минимуму. Особый комфорт приносит возможность контроля и настройки каждого контура отопления.

Источники

• -dlya-otopleniya
• -otoplenija/
• -sistemi/
• -oborudovanie/
• -sistema-otopleniya-chastnogo-doma-uzlyi-montazh/
• -sistemy/proektirovanie-i-montazh-kollektornoy-otopitelnoy-sistemy
