Канализационный обратный клапан

Виды

Устройство бывает нескольких разновидностей:

1. Мембранный (KESSEL, McAlpine для фановых труб);
2. Рычажный или шариковый (Redi);
3. С крышкой (Karmat);
4. Чугунный и металлический фланцевый.

Мембранный работает за счет специальной мембраны, которая открывает проток только в одном направлении. Если вода начнет течь в другую сторону, то диафрагма прогнется, но течь не образуется. Это на некоторое время удержит фекальный или водяной поток, но как постоянный метод защиты его использовать нельзя – при сильном давлении водяного потока диафрагма может не выдержать. Система используется чаще в безнапорной канализации, т. к. диафрагма не выдерживает сильного давления.

Фото — чугунный клапан

Мембранный клапан для канализации бывает на 50, 110 мм и более, он может быть двустворчатым и одинарным или пружинным. Такая сантехника оснащена не пластиковой или резиновой мембранной, а металлической, обеспечивающей более надежный контроль обратного давления трубы. Его рекомендуется ставить на коммуникации с сильным напором, но где нет возможности оборудовать другие виды запоров.

Фото — воздушный грибок

Устройство рычажного типа работает за счет ручки и запорного механизма, как шаровый кран. Принцип работы системы очень прост. При повороте ручки, шарик (запорный механизм) вращается в определенном направлении, закрывая проток. Помимо этого есть модели оснащенные пружиной или электроприводом. Механические и электрические отводы часто используются для общего стояка, это позволяет обеспечить автоматическое закрытие клапана при повышении обратного давления (из трубы). Аналогично действует муфтовый обратный клапан.

Фото — муфтовый

У такого устройства множество преимуществ:

1. Отличная ремонтоспособность. Это свойство позволяет ремонтировать и заменять фланцевые и рычажные модели клапанов при любых поломках;
2. Простота монтажа и эксплуатации;
3. Доступность.

Модель с крышкой похожа на мембранный тип, но вместо диафрагмы на таком устройстве установлена специальная крышка. Она открывается только в одну сторону и даже под воздействием давления с обратной стороны не пропустит поток. Это происходит благодаря её особой конструкции (размеры крышки превышают диаметр закрываемого отверстия, в результате чего она не может двигаться в обратном направлении). Такие модели очень просты в изготовлении, поэтому часто в бытовых канализациях используется простой самодельный клапан такой конструкции.

Фото — принцип работы крышечной модели

Для наружной напорной канализационной системы часто используется обратный фланцевый клапан. Его монтаж производится исключительно статическим (постоянным) способом, т. е., при поломке необходимо будет обрезать целый участок трубы, чтобы снять устройство и переустановить его в другое место. Такой канализационный запор является самым надежным, т. к. в нем исключены вероятность протечки или поломки, но, вместе с этим, он сложен в эксплуатации и монтаже. Его нельзя просто снять и заменить при необходимости и прочистить.

По типу установки огни делятся на:

1. Горизонтальный;
2. Вертикальный.

Соответственно, горизонтальный устанавливается исключительно в горизонтальном направлении, в основном такая конструкция используется на трубах большого диаметра. Вертикальный – на коммуникациях, где размеры контрольной трубы не превышают 50 мм.

Помимо этого, клапаны с затвором и запорным механизмом классифицируются по материалам, из которых изготовлены. Это может быть ПНД, ПВХ, сталь, чугун и даже медь. Металлический клапана зачастую производится шарового типа, он отлично переносит физические воздействия, но стальной запорный механизм относительно быстро выходит из строя.

В этом плане гораздо выгоднее поплавковый или полипропиленовый (ППН) клапан. Он не поддается ржавлению, а запорная аппаратура более устойчива к постоянному трению. Также пропиленовый и пластиковый клапан бывает мембранного типа.

Для чего нужно данное приспособление?

Сигналом того, что требуется установка клапана, являются следующие признаки — возникновение неприятных запахов и/или появление посторонних звуков. Любое отклонение от нормы, является подсказкой о неправильном проектировании  канализации. Клапан нужен для компенсации напора в системе.

Он не только является заменой вентиляционного стояка, но и позволяет решать следующие проблемы:

1. Выручит, когда нельзя поставить фановый стояк.
2. Снижает потери тепла через вентиляцию.
3. Улучшает функциональность всей канализационной системы.
4. Одна из его задач – защита от срыва фанового элемента.

Классификация

На сегодняшний день на рынке можно найти следующие виды вентиляционных клапанов:

1. Воздушные автоматические канализационные клапаны. Эти механизмы имеют невысокую пропускную способность и в должной мере обеспечивают только выпуск лишнего воздуха из системы. Как правило, монтируются в частных домах или на отдельные элементы сантехники (прочитайте: “Вентиляционный клапан для канализации – предназначение и принцип работы”).
2. Антивакуумные клапаны, которые подходят для работы с канализационными трубами, причем способны работать в обе стороны.
3. Комбинированные клапаны. Такие устройства сочетают в себе качества антивакуумных и автоматических клапанов.

Виды обратных клапанов и принцип их работы

Принцип работы запорного клапана основан на перекрытии заслонки или создании другого препятствия для стоков, которые поднимаются в обратном направлении. На выходном патрубке или внутри устройства установлен шарик или пружинный механизм. При подъеме сточных масс давление снизу на шар или заслонку увеличивается, а они прижимаются к выходному отверстию, перекрывая просвет трубы.

Существует несколько типов клапанов: шаровые, подъемные, лепестковые и межфланцевые. Подробно рассмотреть, как работает каждый тип устройства, можно на видео, где демонстрируется нормальный и обратный ток воды, который блокируется запорной арматурой.

Принцип работы обратного клапана.

Поворотные лепестковые

В поворотных клапанах запорной частью конструкции является тарелка (мембрана), усиленная пружиной. Мембрана выполнена в виде лепестка — округлой заслонки.

Если сточные массы движутся вниз под действием силы тяжести, то она поворачивается и смещается, не препятствуя прохождению воды. Гидравлическое давление сжимает пружину, и в ней накапливается механическое напряжение. Когда давление падает, пружина разжимается, а проход запирается. Если сброс стоков сверху отсутствует или массы движутся в обратном направлении, то усилие пружины прижимает «лепесток» к ободку устройства.

Диаметр клапана больше, чем трубопровода, поэтому в месте его установки может возникнуть затор. Чтобы избежать его образования, в верхней части устройства располагают технологическую крышку, которую можно снять для прочистки просвета, промывания стенок и механизма.

Подъемный

В подъемном клапане препятствие не поворачивается относительно направления потока, а движется строго вертикально.

Схема устройства подъемного канализационного клапана.

Благодаря конфигурации устройства входное отверстие стока находится ниже, чем выходное. При нормальном прохождении сточных масс давление приподнимает запорную крышку, сжимая пружину, которая прижимает ее к ободку трубы.

Из-за вертикального расположения прижимающей пружины подъемный клапан является более надежным, чем поворотный, но засоряется гораздо чаще. Для восстановления проходимости трубы необходимо снять несколько болтов, а затем заменить или очистить устройство от мусора.

Шаровый

В шаровом приборе входное отверстие перекрывается крупным пластиковым шариком. Верхняя часть клапана разработана таким образом, чтобы при движении сточных масс сверху вниз шар вдавливался в специальное углубление. Это углубление располагается сверху трубы, поэтому округлое препятствие приподнимается только на диаметр потока.

Строение шарового обратного клапана на канализацию

Углубление и входной ободок соединены дополнительным сочленением, которое облегчает перемещение шара.

Из-за отсутствия уклона в противоположном направлении при обратном токе фекалий шарик не поднимается, а прижимается к ободку входного клапана.

Шаровые запорные устройства хорошо подходят для встраивания в систему напорной канализации. Усилие потока, нагнетаемого насосом, надежно удерживает шарик в углублении, не позволяя уменьшить давление воды.

В отличие от пружинных клапанов, она допускает просачивание сточных вод из-за неплотного прилегания шара. Это считается существенным недостатком, несмотря на то, что просочившихся масс и вод недостаточно для затопления.

Межфланцевый

Межфланцевый обратный клапан обладает небольшими размерами.

Межфланцевый клапан отличается небольшими габаритами. Запорная часть выглядит как заслонка, которая поворачивается относительно нормального потока жидкости.

Если крепление заслонки представляет собой горизонтальный стержень по центру устройства, то запор состоит из 2 частей-полукругов. Запор в виде цельной тарелки крепится к стенке клапана тугой пружинкой.

Несмотря на размерное преимущество в сравнении с другими пружинными моделями, межфланцевые приспособления устанавливаются преимущественно в водопроводные сети, а не в канализацию.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Безопасная эксплуатация

Чтобы обратный клапан на протяжении минимум пяти лет надежно защищал жилье от обратного движения канализационных стоков, следует своевременно выполнять его обслуживание

Поэтому очень важно обеспечивать к нему удобный доступ. Дело в том, что каждые 6 – 12 месяцев нужно будет откручивать или открывать ревизионную крышку и в случае необходимости убирать мусор, собирающийся на заслонке.

Иногда возникает ситуация, когда в процессе удаления использованной воды появляется скрип, шум и другие малоприятные звуки. В этом случае необходимо проверить клапан, поскольку возможны поломки по причине изношенности деталей или неожиданно произошло засорение.

Если своевременно не произвести осмотр, тогда при обратном перемещении стоков изделие не сможет выполнить свою функцию и грязная жидкость начнет выливаться из всех сантехнических приборов.

Когда устройство работает в автоматической режиме и снабжено электрическим двигателем, следует придерживаться всех рекомендаций, касающихся его обслуживания, и своевременно делать замену запчастей. Со сроками эксплуатации элементов запорного приспособления можно ознакомиться в прилагаемой инструкции производителя.

В некоторых случаях при проведении ревизии можно обнаружить износ некоторых деталей, которые заменить невозможно. Лучше не чинить такую деталь при помощи подручных материалов – самодельная заслонка может не выдержать напор стоков, движущихся по трубопроводу в противоположном направлении.

Неправильное расположение запорной арматуры

Специалисты не рекомендуют устанавливать вертикальный обратный клапан для канализации, как и всевозможные ловушки, и прочие приспособления для мусора, в разрыв стояков системы отведения нечистот. Это объясняется тем, что заслонка, даже находящаяся в полностью раскрытом положении, является препятствием для них, неровностью, имеющейся внутри трубы.

Поэтому запорная арматура для канализации непременно собирает крупные фракции, перемещающиеся по стояку, например, попавшие в унитаз тряпки. Их наличие в канализационной системе считается грубейшим нарушением условий ее эксплуатации, но это, к сожалению, происходит довольно часто.

В итоге клапан начинает часто провоцировать засоры стояка с возникновением подпоров на уровне этажей, что приводит:

• к затоплению квартиры, но не через сантехнику, а сверху через межэтажное перекрытие;
• к поломке заслонки клапана в случае прочистки очередного засора, ведь трос для канализации является прочным инструментом, при использовании которого прилагаются значительные усилия;
• к составлению акта о самовольном вмешательстве в конфигурацию инженерной коммуникации общего пользования, выставлением счета за работу по восстановлению стояка. Возможно, придется оплачивать ремонт у соседей, проживающих сверху.

Монтаж

Чтобы установить сухой клапан для канализации, необходимо знать правила установки тройников или других фитингов, поскольку принцип абсолютно идентичен:

1. Сначала нужно выбрать место, где будет установлен клапан. Устройство можно монтировать как к отдельному узлу, так и на всю систему. Для работы с сантехническими изделиями клапан нужно устанавливать хотя бы в 30 см от ближайшей трубы и в 20 см от ближайшего сифона. При монтаже устройства в канализационную систему его нужно выносить на чердак или в другое помещение, специально выделенное под эти цели.
2. Крепление устройства осуществляется тем методом, который доступен конструктивно (резьба, фитинговое соединение и др.).
3. Последним шагом является проверка герметичности, после чего механизм считается установленным.

Заключение

Правила установки обратного клапана для канализации

Обратные клапаны, оснащенные пружинным запорным элементом, могут монтироваться в любом положении на трубопроводе. Приспособления, не имеющие пружин, должны располагаться исключительно вертикально.

Место установки подбирается из расчета удобного доступа к приспособлению, которое не должно воспринимать нагрузок на кручение, изгиб, сжатие или растяжение от присоединенных труб. Положение клапана выбирается исходя из указанного на нем направления движения потока, поскольку устройство работает на пропуск стока лишь в одну сторону.

Существует два варианты защиты помещения от подтопления сточными водами. Первый предполагает установку одного обратного клапана для канализации 110 мм на основную трубу и используется преимущественно для квартир многоэтажного дома. При втором варианте монтаж приспособлений осуществляется для каждого источника слива, что характерно для частного сектора.

Обратные клапаны, оснащенные пружинами, могут размещаться как вертикально, так и горизонтально

Для проведения монтажа понадобятся рулетка, пакля и герметик. Первым делом выполняется отключение водоснабжения стояка при помощи задвижки на вводе. Это необходимо производить для исключения вероятности несанкционированного поступления воды в контур канализационной системы.

После выбора места установки на трубопроводе вырезается участок трубы, размер которого должен соответствовать длине клапана. Обратный клапан ПВХ монтируется посредством одевания на свободные края труб раструба и герметизации уплотнительными резинками. Для большей надежности стыковые соединения предварительно обрабатываются герметиком.

Чугунную модель устанавливают с помощью болтов, стягивающих монтажные пластины, и уплотняющих резинок. Если выбирается модель с раструбами, она монтируется традиционно с использованием пакли и путем заливки шва силиконом. После завершения работ водоснабжение возобновляется. Обратный клапан для напорной канализации устанавливается по такому же принципу.

Перед тем как устанавливать клапан необходимо перекрыть водоснабжение в квартире

Последовательность установки вакуумного клапана для канализации

Клапан крепится исключительно в вертикальном положении на канализацию. Необходимо, чтобы он располагался в месте, которое находится выше точки подключения сантехнических приборов. Помещение должно быть хорошо вентилируемое, где обеспечен свободный доступ к обслуживанию приспособления. В квартире данное устройство монтируется в санузле, а в частном доме ‒ на чердаке. Оно располагается после обратного клапана для унитаза или другого сантехнического приспособления.

После выбора места установки следует отключить водоснабжение. Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения.

Вакуумные обратные клапаны монтируются только в вертикальном положении

При помощи резиновых манжет, смазанных силиконом, выполняется соединение всех элементов системы. Надежность герметизации стыков обеспечивается благодаря кольцам. На новой канализационной сети следует предусмотреть фасонные вставки. После окончания всех работ водоснабжение возобновляется.

Скрытый монтаж клапана предполагает использование специальных моделей устройств. В случае пребывания стояка в штрабе или защитном коробе выполняется вентиляционное отверстие по габаритам сетки аэратора. Корпус клапана следует утопить в стену. Крепежный элемент необходимо подогнать таким образом, чтобы наружная поверхность располагалась со стеной заподлицо. Видимой остается только решетка, которая фиксируется при помощи саморезов.

Обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы. Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий.

Место монтажа

Правильное расположение

Где именно монтируются клапана?

Наиболее типично их расположение на выпуске в колодец канализационной сети подвального или цокольного этажа. Такие помещения должны оборудоваться отдельным выпуском; как вариант, выпуски могут объединяться после обратного клапана. При подпоре дворовой канализации борта сантехнических приборов окажутся ниже краев колодца; однако благодаря клапану помещение не будет затоплено;

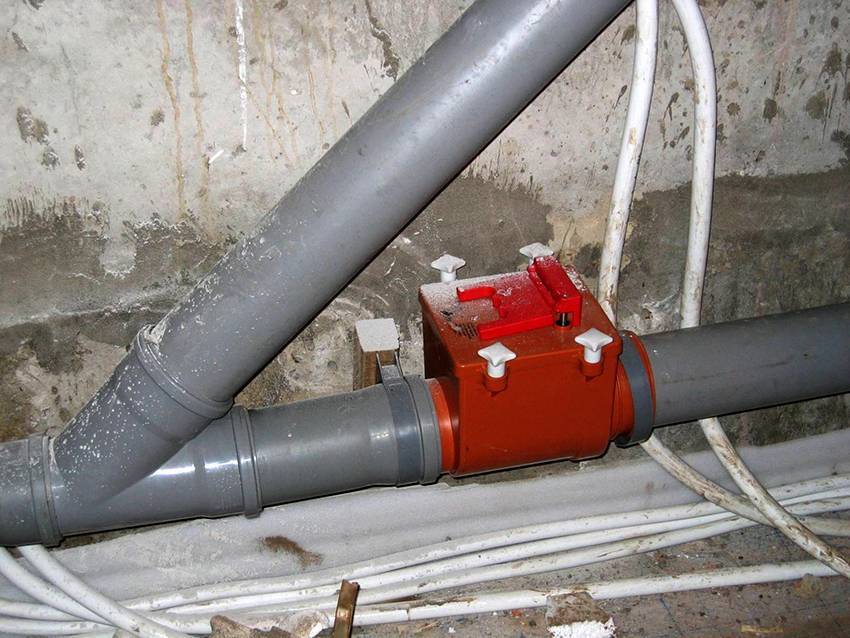

Установка клапана на выпуск унитаза.

В частном доме, подключенном к центральной канализации, клапан можно установить перед выпуском на колодец с внутренней стороны фундамента. Разумеется, его расположение должно быть удобным для обслуживания: раз в 3 — 6 месяцев люк устройства вскрывается для очистки седла и заслонки от жира и прочих отложений.

Выпуск на колодец, снабженный затвором.

Неправильное расположение

Я настоятельно не советую ставить вертикальный клапан (равно как и разнообразные ловушки для мусора, перегораживающие трубу сетки под крышками ревизий и прочие кустарные приспособления) в разрыв канализационного стояка.

Обратный клапан в стояке — плохая идея.

С чем связана инструкция?

С тем, что заслонка даже в полностью открытом положении представляет собой препятствие для стоков, неровность внутри трубы. Она неизбежно будет собирать крупногабаритный мусор, путешествующий по стояку, прежде всего — упущенные в унитазы тряпки. Да, их попадание в канализацию — грубейшее нарушение норм ее эксплуатации; однако мы живем в далеко не идеальном мире, и с действительностью приходится мириться.

Заслонка вполне способна задержать тряпку или крупногабаритный мусор, попавший в стояк.

В результате клапан будет провоцировать частые засоры стояка с подпором на уровне вашего этажа. К чему это приведет?

1. К затоплениям вашей же квартиры, но уже не через сантехнические приборы, а сверху — через перекрытие;
2. К неизбежному, как крах капитализма, повреждению заслонки клапана при прочистке очередного засора. Канализационная проволока — довольно прочный инструмент, допускающий при использовании большие усилия;

1. К составлению акта о самовольном изменении конфигурации инженерной сети общего пользования с выставлением счета за восстановлением стояка, а, возможно, и за ремонт у соседей сверху.

Почему я уделяю столь пристальное внимание неправильной установке клапана в стояке? Да просто потому, что в бытность сантехником часто имел большое и светлое чувство с разнообразными клапанами и ловушками, установленными для того, чтобы верхние соседи сами пожинали плоды неправильного использования канализации. Увы, вреда от них куда больше, чем пользы

Нюансы установки канализационных клапанов

• Перед установкой нужно произвести визуальный осмотр приобретенного изделия. Для дальнейшей работы оставляют конструкцию без видимых дефектов, сколов, трещин и деформаций.
• После этого проверяют работоспособность клапана в ванне с помощью воды, которую поочередно подают с разных сторон через патрубки корпуса. При необходимости на этом этапе легко устранить мелкие неисправности или заменить изделие по гарантии.
• На корпусе любой модели всегда наносится стрелка. Она помогает правильно сориентировать изделие при установке – стрелкой к общему коллектору или сливному колодцу.
• Перед работой нужно обязательно договориться с жильцами своего стояка (из квартир верхних этажей) о временном отказе от пользования водопроводом и канализацией. Такая предусмотрительность помогает избежать неожиданных неприятностей.
• Если материалы изделия и труб отличаются или имеют различные диаметры – потребуется установка специальных переходных элементов, которые приобретаются заранее.
• Каждый соединительный стык должен герметизироваться.
• После установки клапана производится проверка работоспособности сливной системы и герметичности соединений. Недостатки сразу устраняются. При отсутствии проблем канализация пригодна к эксплуатации.

Для самостоятельного монтажа

Самостоятельный монтаж клапана любого типа может выполнить каждый домашний мастер. Профессиональный и какой-либо дорогостоящий инструмент для этого не потребуется. Обратный клапан для канализации пока не является хорошо известным и распространенным устройством. Поэтому тому, кто впервые столкнулся с изделием и решил выполнить его установку, будут полезны следующие советы.

Монтаж обратного клапана упрощается, если он последовательно собирается
совместно со всеми элементами будущей канализации в общую цепочку. Это
происходит при полной замене всей сливной системы квартиры и дома во время
капитального ремонта или при строительстве нового жилья.

При установке устройства в эксплуатируемую канализационную систему велика роль предварительной разметки и аккуратного удаления отрезка трубы для врезки клапана в этом месте. На металлических и чугунных трубах установка сложнее, чем на пластиковых – она может потребовать привлечения специалистов с практическим опытом выполнения подобных работ.

Обратный клапан для внутренней канализации: размеры

Размеры обратных клапанов выбирают в зависимости от диаметра установленной трубы. На внутренней разводке труб, как правило, монтируют обратный клапан ПВХ для канализации, поскольку пластиковые модели легко установить, а также большая часть внутренних канализационных труб изготовлена из этого же материала. Устанавливая унитаз, берут заслонку диаметром 110 мм, для фановой трубы или стояка — от 160 до 200 мм, а для труб, которые размещены внутри здания – 50 мм.

Когда монтируется внутренняя канализация, обратный клапан 50 мм устанавливается не более чем для двух сантехнических приборов, к примеру для стиральной машины и раковины. При желании обратный клапан можно монтировать отдельно на каждый сантехнический прибор.

Шаровый обратный клапан

Самый распространенный тип обратного клапана – шаровый. Он предотвращает движение сточных вод в обратном направлении. Устройство такого клапана простое, выглядит так: затворным устройством здесь служит металлический шар, который поджимается пружиной при появлении обратного давления.

В каком месте устанавливать шаровый клапан, зависит от его конструкции. Например, обратный муфтовый клапан стандартно устанавливается на вертикальном трубопроводе, а обратный фланцевый клапан – и на вертикальном, и на горизонтальном канализационном трубопроводе.

Муфтовый клапан устанавливается в том случае, если обратный клапан устанавливается на трубы маленького диаметра (до 2,5 дюймов). При диаметре труб 40-600 мм устанавливается обратный фланцевый клапан.

Шаровой клапан с подвижным шаром  перекрывает обратные стоки на 100 %. Также он имеет 100% прямую проходимость. Заклинить такую систему невозможно. Стандартный обратный клапан изготавливается в прочном  корпусе, с массивной чугунной крышкой, а сам шар покрывается нитрилом, ЭПДМ и т.д.

Еще одно положительное качество шарового клапана – отличная ремонтопригодность.

Если необходимо почистить шар или заменить, шаровый клапан для канализации можно легко и быстро разобрать – для этого нужно только снять 2 или 4 болта на крышке клапана.

Обратный ПВХ клапан

Обратный клапан очень полезен владельцам квартир на нижних этажах. Устанавливать его можно как на внутренней, так и на наружной канализации. Эта запорная арматура служит для перекрывания обратного тока канализационных вод и хорошо задерживает попадание по системе канализации различных насекомых и грызунов.

Если случается аварийная ситуация и возникает противоток, то клапан автоматически перекроет всю канализационную систему. В таком клапане можно заблокировать обратный поток в принудительном порядке. Для этого нужно просто повернуть ручку клапана в положение OFF (ВЫКЛ).

В обратный клапан ПВХ для канализации встроен запорный элемент, который двигается возвратно-поступательно, и перпендикулярно движению сточных вод в канализационной системе. Подъемный обратный клапан ПВХ может быть пружинным и беспружинным.

Почти все обратные клапаны конструктивно устроены так, что могут быть установлены и на вертикальный, и на горизонтальный трубопровод.

При этом нужно принимать во внимание направление потока сточных вод – обычно направление указывается стрелкой на корпусе клапана. Качественный обратный клапан ПВХ не реагирует на ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб

Длительность его эксплуатации соответствует этому показателю для пластиковых труб

Качественный обратный клапан ПВХ не реагирует на ультрафиолетовое излучение, не поддается коррозии, не вступает в реакцию с агрессивными химическими примесями. Длительность его эксплуатации соответствует этому показателю для пластиковых труб.

Если правильно эксплуатировать обратный ПВХ клапан, то он вполне способен прослужить 50 лет и больше.

Для напорной канализации

Обратный клапан, который устанавливается в напорной системе канализации, не допускает смены направления движения потока сточных вод в системе канализации. Эта защитная трубопроводная арматура допускает поток стоков только в одном направлении и останавливает жидкость при движении в противоположную сторону.

Работает обратный клапан для напорной канализации в автоматическом режиме, и называется арматурой прямого действия. Это бесперебойное универсальное устройство, так как обратный клапан может работать и в нормальном режиме, и в аварийной ситуации.

Например, если работает несколько насосов, и их напорные линии объединяются в одну общую линию, то на каждой отдельной линии устанавливается один обратный клапан (или несколько), который защищает каждую линию от давления работающего насоса на любой из них.

Таким образом, если на одной линии давление упадет, то на других линиях давление останется прежним, и аварии не произойдет.

Если сточные воды не проходят через запорную арматуру, то обратный клапан работает так: под действием своего веса золотник в клапане позволяет движение воды через седло клапана. Чтобы сточные воды изменили направление движения, их необходимо приостановить.

Когда поток жидкости останавливается, давление с другой стороны прижимает золотник, не разрешая образовываться обратному потоку сточных вод.

Ситуации бывают разные, и если произошел засор канализации, то смело обращайтесь в компанию СК-Сити. Поможет вам устранить засор, и если нужно проложить трубы заново.
