Характеристики и виды неона.
Газоразрядные источники света.
Неоновая лампа работает, используя малый ток. Работает она от переменного и постоянного напряжения. В первом случае светится вся трубка, а во втором –участок при одном электроде.
За счет малой инерционности возможно диммирование на основе механизма широтно-импульсной модуляции (ШИМ).
Срок службы долгий: около восьмидесяти тысяч часов. Он ограничивается свойствами колбы: потемнением от электродов и поглощением газа. Перегореть газоразрядная лампа не может в принципе.
Трубки различаются по диаметру: выпускаются 8, 10, 12, 15, 20-милиметровые лампы. Чем выше диаметр, тем длиннее источник света. Для восьмимиллиметровых неоновых трубок длина составляет от одного до семи метров. Для десятимиллиметровых: от 1,2 м до 8,2 метра. При диаметре в 12 мм длина разнится от полутора до десяти метров. Трубка окружностью 15 мм будет длиной от двух до 12,5 метров. А источник света диаметром 20 мм имеет длину от 2,5 до 20 метров.
При производстве изготавливаются трубки разных форм и размеров. Даже в виде букв самых замысловатых шрифтов. Их диаметр разнится от пяти миллиметров до двух сантиметров.
Для домашней подсветки выпускаются миниатюрные трубки: от 10 до 18 миллиметров. Это позволяет монтировать лампы в труднодоступные узкие места.
Неоновые лампы выпускают разных видов. Их называют неоновыми из-за схожего цвета, мягкости свечения.
Гибкий неон.
Они состоят из поливинилхлоридной (ПВХ) трубки и светодиодной гирлянды. В зависимости от типа ПВХ они будут матовыми или прозрачными. По типу светодиодов – одноцветными или многоцветными.
Гибкий неон.
Гибкий неон характеризуется постоянным светом. Для усложнения работы – получения мерцания и мигания – в электрическую цепь встраивают специальные контроллеры.
Преимущества гибкого неона перед трубками:
— механическая стойкость;
— водонепроницаемость;
— простота монтажа;
— декоративность;
— низкая цена.
Холодный неон.

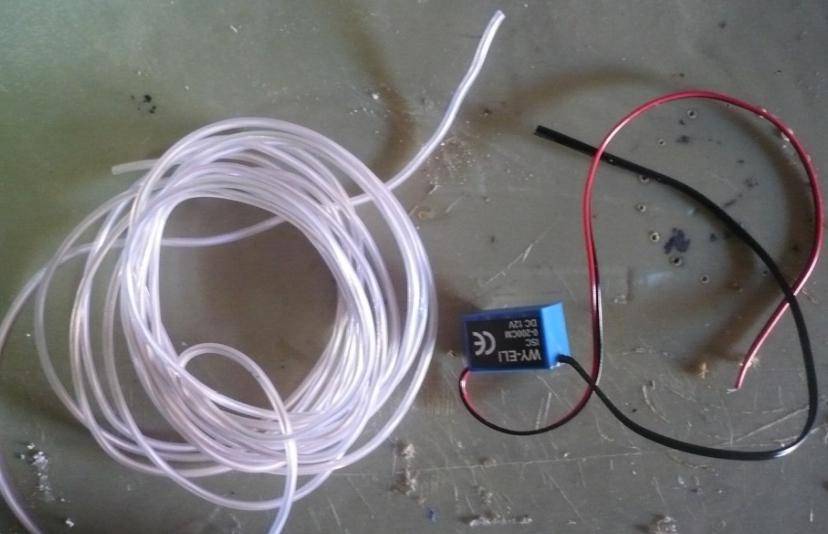

Конструктивно отличается от обычного. Представляет собой гибкий медный провод, покрашенный особым люминофором. Поверх люминофора нанесен диэлектрический слой и намотаны тонкие контактные провода. Сверху конструкция защищается поливинилхлоридной оболочкой.
Устройство холодного неона.
Ток подается на центральный провод и на намотанные провода. При протекании электричества возникает магнитное поле, в котором начинает светиться люминофор. Свет очень мягкий, похож на свет газоразрядных ламп. В зависимости от состава люминофора возможны разные цвета. Такой провод очень гибкий, тонкий, светит непрерывно по всей длине и вокруг себя. Он красивый, водонепроницаемый, прочный.
Расцветки холодного неона.
Холодный неон работает при переменном напряжении в несколько сотен вольт частотой от 500 до 5500 Гц. Поэтому подключение к бытовой сети невозможно. Используют специальные преобразующие инверторы. В зависимости от модели они могут работать от разных источников питания.
Неоновые индикаторные лампы.
Из-за низкого потребляемого тока служат для индикации включения сетевого нормального напряжения. По устройству представляют собой трехэлектродную (один анод и 2 катода: индикаторный и вспомогательный) газоразрядную лампу небольшого размера. Напряжение подается на индикаторный контакт — лампа ярко светит – в сети 220 В. На вспомогательный катод – гаснет — нужно вмешательство человека.
Индикаторная лампа.
Индикаторные лампы просты в обслуживании, надежны, дешевы, долго работают.
Неон в интерьере: разновидности
Неоном принято называть яркое, насыщенное свечение различных оттенков. Как правило, неоновые источники света имеют вид колбы или трубки. Трубку можно использовать в прямом виде. Но чаще с помощью изогнутых светящихся трубок формируют различные изображения, надписи или фигурки. Существует два основных типа неоновых источников света, которые используются как в рекламном бизнесе, так и для оформления интерьеров.
Классический стеклянный неон в интерьере
Конструкция газоразрядной трубки не сильно изменилась за век своего существования. Как и раньше, ее внешний корпус изготавливается из стекла. Внутри находится инертный газ – неон (давший название этому виду свечения), аргон, ксенон, гелий или другие газы, а также их смеси.
Под воздействием электрического тока газ в трубке начинает светиться в определенном спектральном диапазоне. Например, неон имеет красный оттенок, а аргон – голубой. Для получения других цветов в состав газа добавляются различные элементы, например, ртуть или фосфор.
Основным минусом классического неонового источника света является его хрупкость. Стеклянная колба или трубка с тонкими стенками способна разрушиться даже от незначительного удара. Кроме того, этот вид освещения достаточно сложен в монтаже и имеет высокую цену. Еще один недостаток – вышедшие из строя светильники требуют специальной утилизации.
При этом плюсы классического неона неоспоримы. Он очень долговечен – срок службы составляет 8-20 лет. Дает яркое, устойчивое, насыщенное свечение с большим выбором оттенков. Кроме того, стеклянные трубки выглядят презентабельно и эстетично.
Гибкий или холодный неон в интерьере
Этот вид светящихся трубок, несмотря на название и внешнюю похожесть, не имеет никакого отношения к классическим газоразрядным лампам. В качестве источника света здесь выступает гораздо более современный и практичный светодиод, вернее, светодиодная лента.
Внешняя поверхность трубки изготавливается из эластичного матового силикона, хорошо рассеивающего свет, или, реже, из ПВХ. В результате получается однородное и равномерное свечение по всей поверхности.
Силиконовая трубка устойчива к механическим повреждениям, и по прочности существенно превосходит стекло. Кроме того, такие источники света можно легко смонтировать даже не имея специальных знаний в домашних условиях. Светодиоды практически не греются и потребляют мало энергии, что делает этот вариант светильника очень безопасным и экономичным. Ну и, конечно, стоимость гибкого неона существенно ниже, чем классического.
Есть и еще один немаловажный плюс. Светодиодная лента позволяет задать определенную программу включения отдельных элементов, например, плавного и постепенного, мигающего, переливающегося. Таким образом, светящееся изображение можно сделать динамичным.
Однако есть и минусы. Холодный неон не может похвастаться большой долговечностью. Срок службы таких источников света составляет около двух лет. После этого они начинают работать с меньшей интенсивностью и требуют замены. Яркость и насыщенность свечения у гибкого неона ниже, а палитра цветов ограничена. Кроме того, силиконовые трубки уступают в эстетике стеклянным изделиям.
Схема подключения неоновых ламп.
Газоразрядные источники света соединяются с источником питания через резистор. Он вставляется в цепь для ограничения силы тока до величины 1 мА (а лучше – до десятых долей милиАмперов). Низкий ток увеличивает срок службы. Работа газоразрядной лампы без резистора представляет угрозу для здоровья людей. Применение резистора препятствует переходу разряда в дуговой, который может привести к короткому замыканию, взрыву трубки лампы. Конструкция некоторых источников света сразу включает в себя резистор: он монтируется в цоколь. Стоит внимательно изучить этот вопрос при покупке.
Газоразрядным лампам требуется высокое напряжение. Бытовая розетка такого не выдает. Необходим повышающий трансформатор. Его параметры зависят от габаритов ламп, их количества, наполняющего газа. Требуемое напряжение разнится от 2000 В до 12000 В. Например, для ламп, заполненных неоном существует следующая зависимость напряжения от длины.
Напряжение тр-ра, кВ | Диаметр трубки, мм | ||||
8 | 10 | 12 | 15 | 20 | |
12 | 7000 | 8200 | 10000 | 12500 | 18000 |
10 | 6000 | 7000 | 8000 | 11000 | 15000 |
0,9 | 5500 | 6300 | 7500 | 9500 | 13500 |
0,8 | 4700 | 5400 | 6300 | 7400 | 11000 |
0,7 | 4100 | 4800 | 5800 | 7500 | 10500 |
0,6 | 3600 | 4000 | 4900 | 5800 | 8800 |
0,5 | 2900 | 3300 | 4000 | 5000 | 7300 |
0,4 | 2200 | 2500 | 3200 | 4000 | 5800 |
0,2 | 1000 | 1200 | 1500 | 2000 | 2500 |
Напряжение тр-ра, кВ | Диаметр трубки, мм | ||||
8 | 10 | 12 | 15 | 20 | |
12 | 7000 | 8200 | 10000 | 12500 | 18000 |
10 | 6000 | 7000 | 8000 | 11000 | 15000 |
0,9 | 5500 | 6300 | 7500 | 9500 | 13500 |
0,8 | 4700 | 5400 | 6300 | 7400 | 11000 |
0,7 | 4100 | 4800 | 5800 | 7500 | 10500 |
0,6 | 3600 | 4000 | 4900 | 5800 | 8800 |
0,5 | 2900 | 3300 | 4000 | 5000 | 7300 |
0,4 | 2200 | 2500 | 3200 | 4000 | 5800 |
0,2 | 1000 | 1200 | 1500 | 2000 | 2500 |
Для подачи столь высокого напряжения необходимы высоковольтные провода. Их изоляция должна выдерживать не менее 1,5 часов рабочего напряжения. В качестве примера приведем провод ПМВК. Он недорогой, выдерживает до 20кВ, работает от -60 до +80 градусов.
Помните, чтобы самостоятельно подключить неоновые лампы, необходимы хорошие знания электрики. Работа с высокими напряжениями требует высокой группы по электробезопасности. Не забывайте о собственной безопасности!
Выделяют две схемы подключения ламп к трансформатору. Первая из них – стандартная. Лампы подключаются последовательно к трансформатору, а трансформатор к сети 220 V.
Стандартная электрическая схема.
Схема с нулевой точкой.
Лампы подключаются двумя группами по разные стороны от трансформатора. Используется равное количество однотипных источников света (по габаритам, газонаполнению).
Схема с нулевой точкой позволяет уменьшить длину проводов. В случае поломки одной ламп, работать перестанет лишь одна часть схемы, а вторая продолжит светить.
Холодный неон за счет своего устройства потребляет меньше энергии, чем обычный. Его можно запитать от низковольтного источника питания. Для создания нужных электрических параметров (напряжения, частоты) в схему встраивают инвертор. В зависимости от модели инверторы могут работать от двенадцативольтовых блоков питания или от пятивольтовых батареек. К батарейкам можно присоединить до трех метров неона. А к блоку питания 12 Вольт – до двадцати метров.
Схема подключения к источнику питания через инвертор.
При монтаже придерживайтесь нехитрых правил:
- Провода и лампы не должны соприкасаться с металлом. При необходимости стоит использовать поликарбонатные держатели.
- В случае применения двух и более трансформаторов, провода от них разделяют на расстояние свыше 20 см.
- Место прохождения проводов сквозь металл помещают в трубу из ПВХ.
- Все металлические детали, трансформатор должны иметь заземление.
Сравнение светодиодной ленты с неоном.
Светодиодные ленты.
Газоразрядные лампы по сравнению со светодиодными лентами имеют несколько преимуществ:
- мягкость света (светодиодный – очень резкий, контрастный);
- равномерность (светодиодные источники света светят точками);
- возможность выгибания неона в любом направлении (светодиодная лента гнется только в одном);
- малый разогрев или его полное отсутствие.
Однако, светодиодная лента потребляет меньше электричества и дает возможность использовать большее количество цветов. Также она экологически безопасна, тогда как газоразрядные источники света могут содержать пары ртути.
Что собой представляет и как работает
Неоновое освещение в комнате представляет собой газоразрядный источник света в виде трубки. Если раньше материалом изготовления корпуса было стекло, то сейчас в основном используют полимерные оболочки, что удешевляет изделия и делает их намного прочнее и устойчивее к повреждениям. Внутрь закачивается неон – одноатомный инертный газ без запаха. Когда через него проходит ток, он начинает излучать свет.
Неоновый свет всегда оранжево-красного цвета, все другие оттенки также называют неоном, но там применяют другие инертные газы.
Этот вариант появился еще в прошлом веке и широко использовался для оформления витрин и развлекательных заведений. Сейчас неоновая подсветка снова входит в моду и все чаще применяется дизайнерами, с ее помощью можно добиться разных эффектов – от ультрасовременных систем до винтажных обстановок в духе 70-80-х годов прошлого века.
Надписи – традиционное решение в духе прошлого века.
С помощью неона можно не только оформить подсветку по контуру помещения или выделить отдельные элементы, но создать разнообразные фигуры. Также из трубок часто делают буквы или цифры, что позволяет делать любые надписи.
Процесс изготовления неоновой конструкции своими руками
Подвешенная неоновая конструкция
Использование гибкого неона.
Так выглядит неоновая лента ночью
Изготовление неоновой вывески
Схемы подключения и питания
Как неоновая лампа подключается к сети и можно ли это сделать самостоятельно? Попробуем это выяснить.
Для того чтобы заставить неон светиться, требуется много энергии, а потому неоновая лампа питается довольно высоким (киловольты) напряжением. В связи с этим просто так в розетку неоновую лампу не включишь. Для создания необходимого напряжения служат высоковольтные повышающие трансформаторы: электромагнитные или электронные.
Выше я сказал, что для питания газосветных приборов необходимы киловольты. Но сколько конкретно? Все будет зависеть от диаметра и длины лампы или группы однотипных ламп, которые можно включить последовательно. Если ты решил самостоятельно организовать подсветку неоновыми лампами (именно неоновыми), то в выборе трансформатора тебе поможет следующая табличка (длина лампы указана в метрах):
Зависимость питающего напряжения неоновой лампы от ее длины и диаметра:
| Выходное напряжение тр-ра, В | Диаметр лампы, мм | ||||
| 8 | 10 | 12 | 15 | 20 | |
| 12000 | 7 | 8.2 | 10 | 12.5 | 18 |
| 10000 | 6 | 7 | 8 | 11 | 15 |
| 9000 | 5.5 | 6.3 | 7.5 | 9.5 | 13.5 |
| 8000 | 4.7 | 5.4 | 6.3 | 7.4 | 11 |
| 7000 | 4.1 | 4.8 | 5.8 | 7.5 | 10.5 |
| 6000 | 3.6 | 4 | 4.9 | 5.8 | 8.8 |
| 5000 | 2.9 | 3.3 | 4 | 5 | 7.3 |
| 4000 | 2.2 | 2.5 | 3.2 | 4 | 5.8 |
| 2000 | 1 | 1.2 | 1.5 | 2 | 2.5 |
Если же у тебя лампы не чисто неоновые, а наполнены стандартной газовой смесью К-4 (неон + аргон), то пользуйся вот этой табличкой (длина лампы указана в метрах):
Зависимость питающего напряжения неоновой лампы со смесью К-4 от ее длины и диаметра:
| Выходное напряжение тр-ра, В | Диаметр лампы, мм | ||||
| 8 | 10 | 12 | 15 | 20 | |
| 12000 | 8.7 | 10.3 | 12.4 | 15.2 | 20.5 |
| 10000 | 7.3 | 8.6 | 10.5 | 12.8 | 17.5 |
| 9000 | 6.5 | 7.9 | 9.5 | 11.5 | 15.7 |
| 8000 | 6 | 7 | 8.2 | 10 | 12.5 |
| 7000 | 5.1 | 6 | 7.2 | 8.8 | 11 |
| 6000 | 4.4 | 5.2 | 6.2 | 7.5 | 10 |
| 5000 | 3.6 | 4.2 | 5 | 6.3 | 8.4 |
| 4000 | 2.8 | 3.2 | 4 | 5 | 6.7 |
| 2000 | 1.4 | 1.5 | 2 | 2.7 | 3.5 |
С трансформатором разобрались. Теперь о проводах. Поскольку питание газосветных приборов высоковольтное, то и провода, их питающие, должны быть высоковольтными, выдерживающими по изоляции минимум полтора рабочих напряжения.
Монтируя неоновую конструкцию, придерживаемся следующих основных правил:
- провод и неоновые лапы не должны касаться металлических конструкций. Для этого при необходимости используются держатели из поликарбоната;
- провода от разных трансформаторов должны располагаться друг от друга на расстоянии не менее 20 см;
- длина проводов должна быть по возможности минимальной;
- при прохождении провода сквозь отверстия в металлических конструкциях его нужно поместить в отрезок ПВХ трубки;
- все металлические части несущей конструкции и трансформатор должны быть заземлены.
Осталось рассмотреть схемы подключения неоновых ламп к трансформатору. Всего их две – стандартная и с нулевой точкой:
Вторая схема имеет некоторое преимущество перед первой. Во-первых, она позволит существенно сократить длину проводов, во-вторых, если выйдет из строя одна из ламп, то погаснет лишь одна секция.
Неоновое освещение и художники в свете
Середина и конец 1980-х были периодом возрождения неонового производства. Вывески компании разработали новый тип вывесок, названный канальными буквами , в которых отдельные буквы были сделаны из листового металла.
В то время как рынок неонового освещения в наружных рекламных вывесках с середины двадцатого века сократился, в последние десятилетия неоновое освещение сознательно использовалось в искусстве, как в отдельных объектах, так и в архитектуре. Фрэнк Поппер прослеживает использование неонового освещения как основного элемента в произведениях искусства до работ Дьюлы Кошице в конце 1940-х годов в Аргентине. Среди более поздних художников , которых Поппер отмечает в краткой истории неонового освещения в искусстве Стивен Антонакос , концептуальные художники Джозеф Кошут и Брюс Науман , Мартиал Райс , Крайсза , Петр Ковальский , Маурицио Наннакки и Франсуа Морелли в дополнение к Lucio Fontana или Марио Мерц .
Несколько музеев в Соединенных Штатах в настоящее время посвящены неоновому освещению и искусству, в том числе Музей неонового искусства (основан художницей- неоновым светом Лили Лакич , Лос-Анджелес, 1981), Неоновый музей (Лас-Вегас, основан в 1996 году), Американский музей знаков. (Цинциннати, основан в 1999 г.). Эти музеи реставрируют и демонстрируют исторические вывески, которые изначально были задуманы как рекламу, в дополнение к представлению экспонатов неонового искусства
Было опубликовано несколько книг с фотографиями, чтобы привлечь внимание к неоновому освещению как искусству. В 1994 году Кристиан Шисс опубликовал антологию фотографий и интервью, посвященную пятнадцати «художникам света».
Список художников неонового света
- Фрида Блюменберг (1935) Южная Африка
- Крисса (1962) греко-американский
- Майкл Флехтнер (1951) США
- Йерун Гордейн (1968) Нидерланды
- Майкл Хайден (1943) Канада
- Джозеф Кошут (1965) США
- Петр Ковальский (1927) Польша, Франция
- Бриджит Кованц (1957) Австрия
- Лили Лакич (1944) США
- Марио Мерц (1925) Италия
- Виктор Миллонзи (1915) США
- Маурицио Наннуччи (1939) Италия
- Брюс Науман (1941) США
- Билл Паркер (1950) США – плазменная лампа
- Степан Рябченко (1987) Украина
- Лиза Шульте (1956) США
- Кейт Сонниер (1941) США
- Руди Стерн (1936) США
- Тим Уайт-Собески (1961) Польша
О компании
ООО «Неоновый свет» – реализация декоративной светотехнической продукции от производителя.«Неоновый свет» – это индивидуальный подход к каждому клиенту. В компании действует гибкая система скидок для оптовых покупателей.
Наша компания предоставляет широкий ассортимент декоративной светотехники. Сегодня модельный ряд насчитывает более 140 видов продукции, отличающейся высоким качеством исполнения и отличными эксплуатационными характеристиками. Вся светотехника соответствуют международным стандартам качества.
Сакура светодиодная, TT-2,5/1728-24-Y
Сакура светодиодная, TT-2,5/1728-24-P
Сакура светодиодная, TT-2,5/1728-24-G
Сакура светодиодная, TT-2,5/1728-24-B
Сакура светодиодная, TF-2,5/1728-V
Сакура светодиодная, TF-2,5/1728-RGB
Сакура светодиодная, TF-1,9/972-Y
Сакура светодиодная, TF-1,9/972-W
Сакура светодиодная, TF-1,9/972-V
Сакура светодиодная, TF-1,9/972-RGB
Сакура светодиодная, TF-1,9/972-R
Сакура светодиодная, TF-1,9/972-P
Обновленный прайс-лист Обновлен прайс-лист нашей продукции! |
Мы предлагаем совершенно новый взгляд на освещение, украшение фасадов зданий, беседок, колон, потолков как в помещениях, так и на улице, в том числе и с помощью гибкого неона. Гибкий неон представляет собой световой шнур, состоящий из цепочки светодиодов в ПВХ-оболочке. Наша продукция не боится ни воды, ни жары, ни мороза (гибкий неон работает при температурах от -45 до +60). Световому шнуру можно придать любую форму, даже написать название своей фирмы. Гибкий неон достаточно прост в использовании и часто применяется для изготовления вывесок (с помощью гибкого неона создаются светящиеся надписи), рекламы и выделения контуров здания. Такие конструкции не боятся воды, не выцветают, отличаются прочностью. Световой шнур имеет равномерную яркость по всей длине и даёт приятное матовое свечение. Световой шнур производится сразу большой длины, что позволяет создавать линии практически без стыков. Название «гибкий неон» говорит само за себя – область его использования ограничивается только вашей фантазией.
В последние десятилетия XIX века в жизнь многих европейских городов вошло электрическое освещение. Появившись сначала на улицах и площадях, оно очень скоро проникло в каждый дом, в каждую квартиру и сделалось неотъемлемой частью жизни каждого цивилизованного человека. Это было одно из важнейших событий в истории техники, имевшее огромные и многообразные последствия.Бурное развитие электрического освещения привело к массовой электрификации, перевороту в энергетике и крупным сдвигам в промышленности. Однако всего этого могло и не случиться, если бы усилиями многих изобретателей не было создано такое обычное и привычное для нас устройство, как электрическая лампочка. В числе величайших открытий человеческой истории ей, несомненно, принадлежит одно из самых почетных мест.В процессе эволюции лампочка сильно изменилась, и сейчас мы предлагаем вам свою продукцию под кодовым названием “Неоновый Свет”. Наша компания уже несколько лет освещает улицы наших городов изумительным неоном, делая жизнь веселее и прекрасней.
Преимущества и недостатки
Газоразрядная неонка излучает мягкий, и, если так можно выразиться, более аналоговый свет по сравнению с устройствами другого типа. Среди плюсов этих ламп выделяют:
- равномерность свечения наряду с возможностью концентрации света на одном из электродов при использовании постоянного тока;
- долговечность — отсутствие в конструкции расходных элементов;
- работа малых индикаторных лампочек напрямую от сети 220 В;
- возможность изготовления колб и катодов различных форм;
Необычная неонка на постоянном токе с катодом заданной формы.
В то же время устройство газоразрядных ламп не лишено недостатков и считается устаревшим по следующим причинам:
- шум во время работы от повышающего трансформатора;
- хрупкость стеклянной колбы;
- сложность утилизации в связи с наличием ядовитых паров ртути внутри конструкции.
Что это такое?
Неоновые лампы являются яркими современными представителями осветительных приборов на рынке, которые отличаются надежностью и долговечностью. Благодаря этому они применяются в самых разнообразных областях, начиная от освещения зданий и заканчивая внутренней подсветкой комнат квартиры.
Неоновая лампа имеет вид стеклянной трубки, которая заполняется незначительным количеством газа. В неоновые лампы газ загоняется под низким давлением.
Конструкция лампы
Характерной чертой, которую имеют все такие лампочки, является то, что у них любой атом обладает полностью заполненной электронной оболочкой. В результате этого неоновые атомы никогда не взаимодействуют с другими атомами с целью захвата новых электронов. При этом для того чтобы оторвать от них хотя бы одни электрон потребуется много энергии.
Стеклянная труба, являющаяся основой для такой лампочки, на каждом своем конце имеет электрод.
Неоновая лампа может работать от источника переменного или постоянного тока. Но если неоновые источники света подключены к постоянному току, неоновый свет будет наблюдаться только вокруг электродов. Из-за этого чаще всего неоновая лампа подключается к источнику переменного тока.
Свечение лампы
На особенностях инертных газов основан весь принцип работы ламп.
Неоновые лампы работают следующим образом:
- при пропускании через атомы газа электричества они лишаются электронов и приобретают положительный заряд;
- далее такие атомы начинают притягиваться к электроду, который заряжен отрицательно;
- освобожденные электроды в свою очередь притягиваются к положительно заряженному электроду.
В результате этого процесса образуется неоновый свет очень яркого спектра. Поэтому подсветка, организованная с помощью таких лампочек, применяется для подсветки зданий и квартир. Часто неоновая лампа заменяет светодиодную ленту в качестве источника света. Такая подсветка будет ничем не хуже, чем светодиодная, а вот неоновый свет иногда смотрится даже эффектнее. При этом, что светодиодная лента, что неоновая лампа легко монтируются своими руками.
Принцип работы неонового освещения
Неоновая лампа представляет собой колбу, в которой осуществляются все процессы, необходимые для работы подсветки. В процессе движения электроны сталкиваются с газовыми атомами, которые являются нейтральными заполнителями данной области. После соприкосновения газовые атомы начинают ионизироваться, тем самым выталкивая электроны с верхней области в колбу. Атомы после соприкосновения с электронами опять становятся нейтральными. В результате такого превращения происходит излучение световой энергии. Как видно, принцип работы осветительных приборов не такой сложный, как может показаться на первый взгляд.
Неоновые подсветки, используемые для декорирования помещения, нагреваются не так сильно как другие источники света – до +80 °С. Именно поэтому такие трубки называют светильниками холодного катода. Благодаря длительному эксплуатационному сроку, такие приборы нашли широкое применение во всех сферах жизнедеятельности человека.
Внимание! Особенностью является возможность придания любой формы.
Чем холодный неон отличается от обычного
Нередко можно услышать такое понятие, как «холодный неон». Что это за неон такой и чем отличается от обычного? Прежде всего сразу оговорюсь, холодный неон – вовсе не неон. А называется он неоном потому, что свечение его практически не отличается от неонового. Оно такое же мягкое и равномерное.
Конструктивно источник холодного неона представляет собой токопроводящий провод, покрытый слоем специального люминофора, способного светиться в магнитном поле. Поверх люминофора спиралью с большим шагом наматываются два тонких дополнительных провода. Вся конструкция помещается в двойную прозрачную оболочку из ПВХ. Процесс пайки коннектора к холодному неону вы видите ниже.
Конструкция лампы холодного неона
Токонесущий провод и два дополнительных соединяются со специальной схемой – инвертором, а сам инвертор подключается к источнику питания – 220, 12, 3.5 В и др. (зависит от исполнения инвертора).
При подаче на инвертор напряжения между проводами создается магнитное поле, которое заставляет светиться люминофор мягким светом, очень напоминающим неоновое сечение. Как и неоновая лампа, лампа холодного неона может светиться разными цветами – все зависит от состава люминофора.
Благодаря тому, что лампа холодного неона очень хорошо гнется в любом направлении, холодный неон нередко называют гибким неоном.
Чем отличается гибкий неон от обычной неоновой лампы? Основных отличий четыре:
- Трубка холодного неона отлично гнется, и ты можешь самостоятельно придать ей любую желаемую форму. Форма же неоновой лампы задается производителем раз и навсегда.
- Высокая ударопрочность. Трубка холодного неона не боится ударов, в то время как стеклянную неоновую лампу легко разбить.
- Низкое энергопотребление. Гибкий неон потребляет в среднем в два раза меньше энергии (4-6 Вт/м), но и создаваемый ею световой поток несколько ниже.
- Отсутствие нагрева. Холодный неон называется холодным, потому что абсолютно не нагревается.
Как сделать неоновое освещение в комнате
Торцы неонового шланга нужно правильно обрабатывать.
Монтаж этого типа подсветки отличается от других вариантов, поэтому надо разобраться в его особенностях. Электролюминесцентные устройства, к которым относится неон, работают за счет переменного тока с высокой частотой. Так как частота тока в бытовых сетях не превышает 50 герц, а для нормальной работы неона нужно как минимум 2 килогерца, при подключении всегда устанавливается повышающий преобразователь напряжения. Подключать систему надо по такой инструкции:
Выбрать неоновую трубку подходящего цвета и длины. Если приобретен кусок, который надо разрезать на несколько частей, это лучше сделать заранее.
На один конец установить заглушку, если ее нет, используют герметик, которым надо аккуратно заделать торец. Продолжать работу стоит после высыхания герметизирующего состава.
При выборе инвертора исходить из потребляемой мощности, при этом преобразователь должен иметь небольшой запас, чтобы оборудование не работало под высокой нагрузкой постоянно.
Перед подключением второго конца аккуратно снять наружную оболочку примерно на 10 мм
При этом важно не повредить тонкие медные жилы, которые находятся под изоляцией, так как это первый контакт, к которому нужно присоединяться.
На средней токопроводящей части необходимо убрать люминофор с поверхности, а потом зачистить ее до медного блеска. Если используется коннектор, нужно зачистить концы проводов на нем примерно на сантиметр.
Соединять контакты надо паяльником, сначала присоединить один из проводов коннектора к средней жиле
Важно делать все надежно, чтобы крепление хорошо держалось.
Второй провод припаивается к тонким внешним проводкам, их можно соединить для упрощения работы.
После окончания пайки надеть кусок термоусадочной трубки и прогреть ее, чтобы соединение было заизолировано.
Подсветку закрепить в выбранном месте, чтобы она нормально держалась, способ монтажа подбирать по ситуации.
Видеоурок: как сделать неоновую подсветку плинтуса.
Сделать неоновый свет в квартире несложно, если подобрать качественные комплектующие и разобраться с особенностями монтажа. Главное – использовать трансформатор с подходящими характеристиками и надежно припаивать контакты.
Как образуется свет
Неоновый свет, который так нравится своим внешним видом, образуется в результате специальных направленных процессов, происходящих внутри лампы. Атомы, которые находятся внутри трубки, пребывают в постоянном движении, из-за чего они сталкиваются друг с другом. В результате такого столкновения они передают друг другу энергию с выделением тепла, т.е. происходит их возбуждение, повышая тем самым энергетический уровень. При испускании тепла электрод может опускаться на более низкий порог. Лишняя энергия испускается в пространство трубки в виде фотона (частица света). В результате чего и образуется неоновый свет.Стоит отметить, что неоновая лампа может светиться различными цветами.
Варианты цвета ламп
Неоновый свет зависит от того, насколько переданная энергия возбуждения будет отличаться от первоначальной. Этот параметр, как и энергетический уровень электрона, обладает определенным интервалом. В результате получается, что каждый возбудившейся электрон имеет свою, присущую только ему, длину волны света. Это означает, что неновый свет дает уникальной свечение. Если светильники заполнены неоном, то они будут давать красновато-оранжевый неоновый свет.
Но такая подсветка (хоть квартиры, хоть целых зданий) на сегодняшний день представлена невообразимым разнообразием цветов. Чтобы получить другой неоновый свет, существует два метода:
неоновая лампа должна содержать другой газ. Чтобы подсветка имела другой неоновой свет, используются даже газовые смеси. Такая подсветка может применяться как внутри дома (аналог — светодиодная лента), так и для зданий снаружи;
Несмотря на то, что прямые конкуренты — люминесцентные светильники сегодня довольно популярны, неоновые модели продолжает удерживать свои позиции на рынке источников света.
Получение различного спектра свечения.
Неоновые лампы относятся к газоразрядным. Непосредственно неоновая трубка светит красно-оранжевым светом. Для получения других цветов используют иные газы VIII группы Периодической системы. Гелий дает бело-оранжевый свет, аргон – сиреневый, криптон – сине-белый, ксенон – бело-голубой. Впрочем, называют их все равно неоновыми.
Разные цвета газоразрядных трубок.
Применяют 2 методики, чтобы получить других оттенков. В первом случае происходит смешение нескольких газов. Иногда примешивают небольшие объемы зелено-голубых паров ртути. В результате смешения газов получают много разнообразных оттенков.
Во втором случае на стенки стеклянной колбы наносят слой люминофора. При протекании тока лампа будет светиться разными цветами.
