Навес из поликарбоната: выбор, расчет и постройка Великого Неизвестного

Конструкции из поликарбоната – главные преимущества ↑

Абсолютно все конструкции из поликарбоната, будь-то навес для автомобилей, козырек над входом, кровля или покрытие для теплицы, обладают рядом бесспорных преимуществ:

• превосходный внешний вид (многообразие форм и цветов);
• низкая стоимость;
• защита от негативного воздействия УФ-излучения;
• способность материала быть прозрачным либо матовым;
• долговечность;
• простота монтажа и обслуживания;

Конструкции навесов из поликарбоната – форма крыши

Конструкций навесов из поликарбоната очень много, но все они делятся на группы по количеству скатов:

• односкатные;
• двускатные.

Также можно классифицировать по форме ската:

• прямой;
• арочный;

Если копать еще глубже, то изделия различаются по устройству крыши, которая может держаться на стропилах или ферме, наличию обрешетки и прочему.

Виды навесов из поликарбоната – классификация по назначению

Являясь прекрасной альтернативой металлу и дереву, поликарбонат активно используют в качестве покрытия для навесов, которые имеют широкий спектр применения.

Навес из поликарбоната для автомобиля или “Автонавес”

Навес из поликарбоната для автомобиля – это отличный способ защитить машину от воздействия внешних негативных факторов. Форма автонавеса может быть какой угодно, например, дугообразная, многоугольная, арочная или же классическая прямоугольная — все зависит лишь от вашей фантазии. Не стоит забывать и об экологичности, что особенно актуально для дачи или загородного дома.

Навес для бассейна из поликарбоната – крытый павильон

Навес из поликарбоната для бассейнов обладает множеством полезных функций. Он защищает людей от яркого солнца, предотвращая тепловые удары. Создает тень и не дает воде цвести. Водоотталкивающая фактура панелей не позволяет задерживаться каплям, давая им стекать вниз под собственным весом. Крытый водоем защищен от попадания грязи и листвы.

Павильон для бассейна из поликарбоната
Решение более затратное, однако, на выходе, Вы получаете совершенно иные результаты:

• Вы можете пользоваться бассейном зимой и летом;
• полная защита от попадания грязи и цветения воды;
• много тени, столь необходимой в жаркий день;
• жесткая конструкция, которая не боится даже самых сильных ветров.

Навес над крыльцом из поликарбоната – крыша для входной группы

Чтобы защитить вход в дом и примыкающую территорию (крыльцо или веранду) от непогоды или палящего солнца, сооружается козырек из поликарбоната.

Многообразие форм и цветов дают возможность максимально эстетично вписать навес в архитектурную композицию строения. Вы можете выбрать прозрачный или матовый пластик, тем самым обеспечив необходимое количество солнечного света.

Козырек над балконом из поликарбоната – альтернатива остеклению

Установка козырька из поликарбоната над балконом – отлично решение, если Ваш балкон при первом дождике или снегопаде теряет свою функциональность, ведь на него просто невозможно выйти.

Для любителей оранжерей подойдет прозрачный навес из пластика, который обеспечит растения солнечным светом в достаточном количестве.

Подобная крыша защитит от осадков и замедлит старение балкона, особенно, если он выполнен из дерева, предотвратит образование плесени и прочих грибков, что крайне важно, если Вы используете его в качестве кладовой

Навес над террасой из поликарбоната – залог комфортного отдыха

Что может быть лучше, чем отдых в загородном доме на свежем воздухе. Но чтобы палящее солнце или дождь не испортили приятное времяпрепровождение, установите навес над террасой из поликарбоната, который не только создаст тень, но и укроет от непогоды.

Под такой крышей можно организовать летнюю кухню и наслаждаться готовкой на открытом воздухе.

Навес для беседки из поликарбоната – современная кровля

Если Вы озадачены и не знаете, каким материалом накрыть беседку, то обратите внимание на навес из поликарбоната. Достоинства, которыми обладает этот материал, делают его лучшим вариантом для кровли

Вы можете сделать прозрачную крышу или цветную матовую, которая будет создавать интересное освещение и дополнять ландшафтный дизайн участка.  В любом случае такая кровля обеспечит полную защиту от ультрафиолетовых лучей и осадков, а что еще требуется от навеса для беседки?

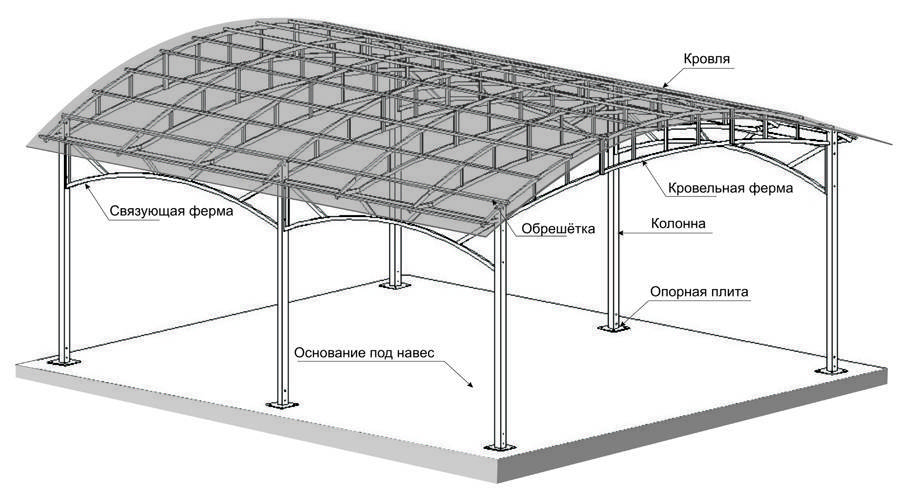

Как делается навес из металла?

Чтобы соорудить металлический каркасный навес вначале необходимо:

• разработать проект, где будут отражены все габариты конструкции;
• строение состоит из рам, арочных ферм, обрешетки и стоек;
• для стоек рекомендуется установить бетонную платформу, за счет чего они будут держаться вертикально;
• все стоечные элементы и рамы свариваются между собой специальным сварочным аппаратом;
• поверх стоек с рамами устанавливаются арочные фермы;
• между собой их рекомендуется скрепить горизонтальными вертикальными элементами — это и будет обрешетка;
• поверх обрешетки настилается обычно поликарбонат.

Используется именно поликарбонат для настила, так как он легкий, стоит недорого и смотрится оригинально.

Выбирать стройматериал, из которого выполнять строительство, стоит не только исходя из их эстетичных показателей, финансовых возможностей, но и из характеристик самого сырья. Ведь данное строение должно выполнять свои прямые функции долгое время. Такое сооружение можно сделать самостоятельно или обратиться к профессионалам.

Укладка поликарбонатных листов

Производим нарезку материала. Лист поликарбоната по длине должен превосходить размер арки примерно на 1-1,5 метра – тогда на его край можно будет поместить защитный профиль. А если превышение составит порядка 2-3 метров, из них получатся свесы крыши. Резку материала можно выполнять дисковой пилой для алюминия, не снимая при этом защитную пленку. Монтаж поликарбоната проводят полимерным покрытием наружу – эта сторона защищает от УФ-излучения.

На арках фиксируют нижние элементы стыковочных профилей для поликарбоната. В материале предварительно выполняют отверстия для креплений, расположив их между ребрами жесткости, на расстоянии 3-4 метра. Так как профиль имеет свойство расширяться при нагревании, размер отверстия должен превышать диаметр саморезов на 2 мм.

Чтобы лист ячеистого поликарбоната вошел в стыковочный профиль на смежной арке с зазором в 2-3 мм с каждой стороны, его край можно подрезать. Этот зазор нужен для недопущения деформации материала из-за термического расширения.

Оба края основного профиля промазывают герметиком, а затем в него вставляют два листа поликарбоната и выравнивают до получения симметричных свесов. После этого нужно прищелкнуть верхнюю часть разъемного профиля, постучав по ней киянкой.

По окончании монтажа поликарбоната, его торцы проклеивают перфорированной пленкой и закупоривают торцевыми профилями. Таким образом, материал защищают от пыли, вредителей и обеспечивают его долговечность.

Итак, навес из поликарбоната закончен – убрав строительные отходы, можно ставить под него машину.

Все автовладельцы, беспокоящиеся о сохранности своих железных коней, стремятся по мере сил обеспечить для них безопасные условия хранения с максимальной степенью защиты. Конечно, с гаражами в данном контексте мало какие конструкции смогут конкурировать, но навес для машины из поликарбоната относится к достаточно неплохому варианту.

Строим капитальный навес для машины своими руками

Для того, чтобы ваш навес хорошо справлялся со своей задачей и им было удобно пользоваться, нужно продумать две вещи.

1. Следует наперед определиться с размерами навеса. Учитывайте габариты своего автомобиля, а также то, что солнечные лучи и осадки не падают строго перпендикулярно поверхности земли. Делайте напуски со всех сторон, иначе низ машины будет попадать и под дождь, и под солнце. Напуски должны быть тем больше, чем больше высота навеса.

2. Тщательно выбирайте расположение. Возможно, конфигурация двора и построек позволят частично или полностью закрепить навес на уже готовых стенах. Благодаря этому вы можете сэкономить на опорах и не загромождать двор лишними столбами.

Принципиально, любой навес состоит из каркаса и кровли.

Как вы уже могли убедиться, для постройки каркаса можно использовать самые разные материалы.

Если вы владеете сваркой, то лучше использовать металл.

Есть масса вариантов решения крыши. Здесь снова-таки нужно кое-что продумать наперед. Во-первых, будет ли крыша вашего навеса прямой или наклонной? Наклонная крыша практичнее с точки зрения сбора осадков, но учтите, что вам придется решать проблему отвода воды с крыши, иначе канава посреди двора вам гарантирована.

Кроме того, наклонная крыша может быть односкатной или двускатной. Односкатная крыша проще по конструкции, но если ее площадь будет слишком велика, то она не сможет эффективно отводить дождевую воду. Впрочем, это может стать проблемой только если вы строите действительно большой навес (на 2, 3 или более автомобилей).

Самостоятельная установка ↑

Определившись со всеми составляющими и формой конструкции можно приступать непосредственно к процессу изготовления. Для этого понадобятся следующие инструменты и материалы.

1. Угловая шлифовальная машина – болгарка. Потребуется для отрезания заготовок и зачистки сварных углов.
2. Сварочный аппарат. В случае его отсутствия можно заказать изготовление требуемых компонентов у профессионального сварщика.
3. Дрель и сверла по металлу.
4. Рулетка, строительный уровень.
5. Защитная, одежда, очки, маска сварщика.

Расход материала был дан выше, поэтому стоит подробнее рассказать о порядке изготовления навеса – как его сделать и установить. Сначала необходимо сделать столбчатый фундамент для установки стоек. Его габариты должны быть на 5-7 см больше, чем размеры опорной пластины. Технология изготовления может быть различной – заливная, из кирпичей или шлакоблоков. Рекомендуемая глубина – 0,5 м. Но она может изменяться в большую сторону в зависимости от состава грунта. Для песчаника чаще всего делают глубину фундамента от 0,6 до 0,8 м.

После заливки необходимо подождать 7-14 дней для окончательного застывания материала. Если делать монтаж стоек раньше – существует большая вероятность их наклона. Для защиты от влаги поверхность столбчатого фундамента покрывается рубероидом или битумной мастикой. Для уменьшения трудоемкости работ еще в процессе заливки фундамента можно установить в него крепежные штыри. Их высота относительно поверхности конструкции должна превышать толщину пластин на 3-2 см.

Совет Рекомендуется изготавливать секции – стойки по одной стороне крепятся между собой фермами.

Посмотрите на видео, как устанавливаются арочные навесы из поликарбоната.

https://youtube.com/watch?v=ERPpokOHniA%3F

Затем выполняется монтаж навеса из поликарбоната — несущих конструкций. Следующий этап – крепление фермы. Она соединяет все элементы в общий каркас.

При порезке и установке листов поликарбоната следует знать такие правила:

• Учитывается температурное расширение пластиковой поверхности. Крепление листов к ферме должно выполняться только с помощью специальных термошайб, которые компенсируют это явление. Их не нужно туго прикручивать.
• Торцы листов обрабатываются паропроницаемой лентой. Это касается только сотовых моделей.
• Сторона, обращенная наружу, должна находиться в заводской упаковке. Это защитит от естественного выцветания и изменения цвета листа.
• Ребра жесткости должны располагаться по дуге. В случае монтажа монолитного волнового покрытия направление изгибов также должно совпадать с арочными элементами.

Таким образом можно самостоятельно изготовить навес из поликарбоната. Но следует помнить, что перед приобретением материала и сборкой обязательно следует расчетная часть. Именно она определит эксплуатационные и технические качества всего строения.

https://youtube.com/watch?v=YF3Cii8-Ssk%3F

2022 stylekrov.ru

Навесы из поликарбоната к частному дому своими руками: фото универсальных сооружений

Навесы, примыкающие к дому, как правило, покрывают большую часть двора. Некоторые предпочитают закрывать всю придомовую территорию. Такой подход способствует универсальности применения сооружений:

под ним легко разместить автомобиль, защитив его от дождя, града, снега;навес убережет тротуарную плитку во дворе от преждевременного разрушения и растрескивания;благодаря навесу крыльцо и ступени будут оставаться всегда сухими, что исключит возможность поскользнуться;

Навес из поликарбоната покрывает большую часть двора

конструкция исключит намокание садового инвентаря и техники, различных предметов, оставленных на улице;благодаря светопрозрачности поликарбоната, под навесом можно расположить мини-клумбы с цветами;очень удобным является вывод водопроводной трубы во двор. Благодаря навесному покрытию можно в течение всего летнего периода при любой погоде заниматься хозяйственными делами, не заходя в дом: мыть посуду, овощи и фрукты, консервировать продукты и пр.;

Проект навеса, пристроенного к стене загородного дома

функциональным сооружением является навес для дачи: любители заниматься заготовкой и сушкой плодов, могут не волноваться, что на сырье попадут прямые солнечные лучи или влага;с приходом осени защищенный навесом двор не придется постоянно очищать от опадающей листвы и веток, а зимой — тратить много времени на расчистку от снега.

Различные варианты навесов с односкатной крышей

Навесы, пристроенные к дому, являются более приемлемым вариантом в сравнении с отдельно стоящей конструкцией, так как для их возведения потребуется меньше финансовых вложений, а монтируются они гораздо быстрее.

Поликарбонат отличается высокой прочностью и экологичностью

Используя навесы из поликарбоната для авто, вы избавляете его от многих негативных воздействий:

поликарбонатное покрытие бережет лакокрасочный слой автомобиля от попадания солнечного света, сохраняя его в идеальном состоянии;кровля навеса станет преградой для попадания на кузов осадков, мелких предметов. В зимний период защитит от снежных заносов;припаркованный под навесом автомобиль хорошо проветривается, что защищает от коррозии элементы кузова;

Покрытие из поликарбоната поможет с комфортом проводить время на свежем воздухе даже в ненастные дни

разгрузить или загрузить в автомобиль вещи, особенно в ненастную погоду, гораздо удобнее под навесом;пространство, защищенное навесом, можно использовать для обслуживания и ремонта автомобиля, невзирая на погодные условия;даже при наличии во дворе гаража зачастую удобнее оставить машину под навесом, если через какое-то время она вам понадобится.

Сложная конструкция навеса, пристроенного к частному дому

Эти и многие другие функции позволяют пристроенным к дому навесам для авто быть достойной альтернативой капитальному гаражу. Фото навесов для машины из поликарбоната, представленные в сети в большом количестве, демонстрируют различные формы данных конструкций.

Проект деревянного каркаса для навеса с волнообразной крышей

Очень удобно использовать территорию под навесом для семейных завтраков и ужинов на свежем воздухе, особенно если конструкция примыкает к стене, в которой располагаются окна кухни. В этом случае хозяйке сподручно будет подавать посуду и приготовленные блюда прямо из кухни на улицу. Также быстро можно справиться и с уборкой посуды после застолья.

Навес может стать уникальным украшением всей придомовой территории

Навес, защищающий крыльцо и вход в дом, позволяет оставлять обувь, использующуюся во дворе и огороде, за дверью, не боясь ее намокания, что способствует содержанию жилища в идеальной чистоте. А пристроенный к дому навес, покрытие которого защищает балкон или террасу, сделает возможным разместить там удобную мягкую мебель для отдыха.

Благодаря своим свойствам поликарбонат является самым востребованным материалом для покрытия навесов

Выбор направления ската

С гладкого поликарбоната отлично скатывается снег. Если направить скат на порог крыльца, зимой придётся часто и много работать лопатой. Немаловажен и вопрос безопасности, ведь конструкцию поликарбоната обычно не оснащают снегозадержателями (в принципе, смонтировать их можно, но пострадает эстетика). Это два главных аргумента в пользу того, чтобы устроить скат (скаты) в сторону от ступеней. Так меньше риска однажды получить за шиворот хорошую порцию снега, да и чистить входную зону будет намного легче.

Ирбис

Козырёк с тремя прямыми скатами.

Коннар

Козырёк типа

Ирбис

Двускатная арочная конструкция.

Устройство навеса

Конструкцию желательно устанавливать на свои опорные столбики, особенно если речь идет не о козырьке над крыльцом, а об автомобильном навесе, патио и так далее. Кровля формируется разными способами. Если прогон ската составляет не более 4,5 м, то сооружается самый простой вариант: верхняя обвязка, мауэрлат, если речь идет о деревянном брусе, и стропильные ноги, укладываемые под углом. Однако для односкатного навеса большой площади и в условиях повышенной снежной нагрузки, такого простого устройства недостаточно.

В этом случае элементом односкатной крыши выступает ферма. По виду она напоминает равносторонний треугольник с центральным подпорным элементом – высота треугольник. Для изготовления используется профильная труба сечением 20*20 мм или пруток диаметром в 10–12 мм. С последним работать своими руками проще, так как его не нужно резать под углом, как трубу.

Число ферм зависит от длины ската, ширины листа поликарбоната – стыкуют листы по перекладинам каркаса, и от величины снеговой нагрузки. Минимум при длине в 6 м, например – это 3: по краям и в центре.

Если навес закрепляется к стене, фермы обычно имеют форму прямоугольного треугольника с распорками внутри под углом в 20–25 градусов.

Предпочтительнее сварка, но возможен и монтаж на кронштейны.

Сооружение навеса

Для конструкции понадобится бетонирование опорных стоек. Фермы имеет смысл подготавливать своими руками, пока бетон набирает прочности.

1. По угловым точкам площадки выкапывают ямы глубиной до 1 м. Для стоек используется труба сечением 25*25 мм.
2. Опоры устанавливают в ямы, засыпают щебнем и бетонируют. Высота стоек разная, с учетом наклона ската.
3. Трубы верхней обвязки приваривают к вершинам стоек.
4. Фермы свариваются на земле. В готовом виде элемент поднимается и приваривается к продольным трубам. Между фермами устанавливают продольные перемычки с дистанцией в 50 см.
5. Все швы проверяют и зачищают. Поверхность каркаса грунтуют и окрашивают. На фото – готовый каркас.
6. Листы поликарбоната подрезают, если есть необходимость, торцы проклеивают профилированным скотчем.
7. Укладывают поликарбонат от нижнего левого или правого угла ската. В качестве крепежа используют термошайбы. Отверстия под них высверливают заранее, размером больше на 2–3 мм, чем диаметр шайбы.
8. На стыках поликарбонат закрепляют специальным соединительным профилем. Сначала на каркас крепят нижняя часть профиля – саморезами по металлу, укладывают листы поликарбоната, и затем фиксируют верхней частью профиля.

В дополнительном окрашивании или декорировании конструкция не нуждается.

Источник статьи: https://propolikarbonat.ru/odnoskatnyj-naves-iz-polikarbonata

Свойства поликарбоната

Как и многие другие материалы, открывшие новые перспективы техническому прогрессу, поликарбонат был синтезирован случайно, и долгое время ждал своего «звездного часа». Но еще в те времена была отмечена высокая прочность и прозрачность полученного материала

В середине прошлого века, когда началось широкое применение термопластов, технологи обратили внимание на поликарбонат. Идея разработать метод промышленного производства поликарбоната преследовала конкретные цели – получить заменитель обычному силикатному стеклу в тепличном хозяйстве, имеющий такие же оптические свойства, но более легкий и лишенный хрупкости

Оптимальным сочетанием качества и стоимости материала и технологии его производства стало получение поликарбоната на основе бисфенола А.

Основная форма, в которой поликарбонат выпускается для строительных целей в промышленных масштабах:

• Монолитный
• Сотовый.

Монолитный поликарбонат представляет собой цельный лист, имеющий различную толщину. Производят его разными методами, в основном методом литья под давлением. Кроме строительства, имеет широкое применение в самых разных сферах деятельности. Он имеет такие качества:

1. Этот материал в два раза легче стекла;
2. Высокая светопрозрачность материала (до 88% против 92% у стекла);
3. Высокие показатели ударопрочности (до 21 кг/см2), с которыми не сравнятся показатели стекла;
4. Малая теплопроводность;
5. Удобство применения, что обусловлено:

• Легкостью обработки;
• Гибкостью;
• Способность обратимо становиться податливым при нагревании.

Сотовый поликарбонат представляет собой многослойную панель, в которой между слоями термопласта имеются продольные ребра жесткости. Производится он методом экструзии. Основная область применения – строительство.

Сотовый поликарбонат в разрезе

Данный тип материала, кроме перечисленных выше свойств, благодаря полой структуре обладает высокими теплоизоляционными и звукоизоляционными свойствами.

Листы поликарбоната, как сотового, так и литого, имеют разную толщину. Широкое применение получил сотовый поликарбонат толщиной от 4 до 16 мм. Листы монолитного поликарбоната имеют меньшую толщину, от 0,75 до 10 мм.

Так как этот материал благодаря гибкости применяют при изготовлении конструкций с кривыми линиями, важным является такая характеристика, как допустимый радиус изгиба для каждого из видов листового материала. Для сотового поликарбоната эти показатели составляют от 0,7 м для листа толщиной 4 мм и до 2,8 м для листа толщиной 16 мм. Для монолитного термопласта такие показатели составляют от 0,3 м для листа в 2мм толщины до 1,5 м для листа толщиной в 10 мм. Как видно, радиус изгиба материала увеличивается пропорционально увеличению толщины листа.

Как материал, поликарбонат сохраняет гибкость при низких температурах, в отличие от многих сортов пластика, которые с понижением температуры становятся хрупкими. Благодаря этому материал спокойно выдерживает нагрузки на изгиб в условиях холодного климата.

Недостатком поликарбоната, как и всех других синтетических полимеров, является реакция старения, в ходе которой происходит постепенный разрыв связей между молекулами, что со временем приводит к утрате им свойств и его разрушению. Скорость этому процессу придают два основных фактора – это ультрафиолетовое излучение и температура. Для максимального затормаживания этого процесса, при производстве поликарбоната добавляют специальные стабилизаторы. На сегодняшний день за счет этого производителям удалось добиться гарантии сохранения материалом эксплуатационных свойств в уличных условиях в течение 15 лет.

Не обладающая твердостью стекла, поверхность поликарбоната малоустойчива к механическому воздействию абразивных материалов, она легко царапается, из-за чего в обращении с ним нужно соблюдать определенную деликатность.

Материал для каркаса и опор

Каркас навеса состоит из опор, прогонов и обрешетки. Размеры этих металлоконструкций напрямую зависят от общих размеров фермы. Установлены эти величины требованиями ГОСТ 23119-78 и 23118-99.

Опоры могут быть изготовлены из стальной трубы круглой, диаметром от 4 до 10 см или же сделаны из стальной трубы профилированной, размером 0.8х0.8 см. Рассчитывая шаг монтажа опор, надо учесть то, что расстояние между опорами не должно превышать 1.7 метра. Нарушение этого правила может привести к потере прочности и надежности всей фермы.

Обрешетка выполняется из стальной трубы профилированной, размером 0.4х0.4 см. Она может быть выполнена из дерева или металла. От материалов изготовления зависит шаг монтажа обрешетки. Продольная деревянная обрешетка устанавливается с шагом в 25-30 см, металлическая обрешетка монтируется с шагом 70-80 см.

Прогоны для навесов с длиной пролета до 4.5 метров выполняются из металлического профиля 0.4х0.2х0.02 см. Для прогонов ферм с пролетом от 4.5 до 5.5 метров применяется профильная труба 0.4х0.4х0.02 см. При величине пролета более 5.5 метров для изготовления прогонов применяют профильную трубу с сечением 0.4х0.4х0.03 см или же более сильную 0.6х0.3х0.02 см.

^ вернуться к содержанию

Расчет ↑

На первом этапе необходимо рассчитать параметры навеса для автомобиля. Изготавливать эту конструкцию без предварительного проекта крайне не рекомендуется. Это может повлечь не только ухудшение прочностных качеств, но и повысить вероятность опасности для жизни проживающих в доме.

Сначала выбирается участок, где будет установлен навес из поликарбоната, устройство которого несложно. Делать это следует исходя из условий его эксплуатации (защита для автомобиля, беседка или обустройство внутреннего двора). Необходимо учитывать здания, находящиеся рядом, состав грунта. Самостоятельный расчет трудоемок, поэтому рекомендуется использовать онлайн сервисы или обращаться к проектировщикам. При первоначально заданных длине, ширине, высоте и форме конструкции они рассчитывают следующие параметры:

• Оптимальное расстояние между несущими опорами.
• Рекомендуемый шаг обрешетки.
• Расход материалов для основы и количество поликарбоната, его размеры.

Чертежи навесов можно взять там же. Хотя они и не отличаются сложностью – лучше всего использовать стандартные схемы для монтажа. Зная количество расходных компонентов, можно непосредственно приступать к закупке и изготовлению.
