Отслужившее ‒ в дело: водяной насос из старого прибора учёта

Самодельный водяной насос из маслонасоса

При переезде из города в деревню сталкиваешься с вопросом полива огорода и водоснабжения дома. Тот, кто бесперебойно пользовался погружными насосами, прекрасно знает, насколько надежны разнообразные «Ручейки», «Роднички», «Гномы». Большинство вибрационных устройств не выдерживает и одного сезона активной работы, часто ломаясь уже через месяц после покупки. А пить хочется каждый день, и поливать огород тоже нужно, поэтому желательно иметь запасной насос на случай аварии. Конечно, можно держать в запасе отремонтированный водяной насос, который ранее отказал, и ему пришлось искать замену. А также вполне реально сделать водоперекачивающий агрегат своими руками.

Для того чтоб собрать самодельный водяной насос понадобиться:

1. небольшой электрический двигатель, мощностью максимум до 1,5 кВт;
2. электрический кабель или удлинитель;
3. водяная помпа или маслонасос;
4. систему передачи в виде ремня и шкивов или пальцев и полумуфт;
5. резиновые шланги или трубы.
6. стальная или деревянная тяжёлая основа.

Сборка насоса

Насосы шестеренные НШ32У-3 служат для нагнетания масла в гидросистемах многих машин:

• тракторы ЮМЗ, ХТЗ, МТЗ, ДТ;
• комбайны НИВА, Сибиряк, Кедр, Енисей;
• грузовые автомобили ЗИЛ, ГАЗ, ФАЗ, КрАЗ, МоАЗ;
• автосамосвалы КамАЗ, БелАЗ, МАЗ;
• экскаваторы;
• автогрейдеры;
• погрузчики;
• сельскохозяйственные машины;
• автопогрузчики.

Устройства НШ производятся с правым и левым вращением ведущего вала, но для установки на самодельную насосную станцию это их различие не имеет никакого значения, главное — правильно подсоединить всасывающий шланг к отверстию с надписью «Вход», а выпускной к выходу.

Характеристики маслонасоса НШ32У-3:

• Рабочий объём — 32 см куб.
• Давление номинальное на выходе — 16 МПа.
• Давление максимальное на выходе — 21 МПа.
• Частота вращения номинальная — 2400 об. в мин.
• Частота вращения максимальная — 3600 об. в мин.
• Частота вращения минимальная — 960 об. в мин.
• Номинальная подача — 71,5 литра в мин.

Можно предложить использовать взамен устройства НШ силовую установку гидроусилителя руля грузовика КрАЗ со схожими характеристиками. Этот насос также имеет шестеренное устройство.

Для самодельного водяного насоса пригодится электродвигатель от старой стиральной машинки мощностью 200–300 Вт. Старая «помощница» уже не может конкурировать с современными программируемыми аппаратами, а вот её электромотор и помпа ещё долго могут послужить.

Очень удобно, что большинство электродвигателей со стиралок можно подключить напрямую к сети 220 В без доработок, ведь у них имеются пусковые обмотки. Не забудьте только о надёжном заземлении металлического корпуса самого электромотора, он же работает рядом с водой. Обязательно подключайте любую самоделку к сети только через предохранители или автомат защиты.

Маслонасос отлично работает с водой! Не нужно заполнять заборный шланг водой, так как перекачивающие шестерни обеспечивают отличное всасывание с глубины 4 метра, производительность при этом — 2–2,5 м куб. в час. Заливная горловина на впускном патрубке совершенно бесполезна.

После работы насос рекомендуется просушить, чтобы шестерни не ржавели. Достаточно лишь 15–20 минут погонять его без воды на холостом ходе — на этом просушка и заканчивается.

Доработки самодельного насоса

Часто мощности самодельного насоса бывает недостаточной, и он не может поднять воду со скважины или глубокого колодца. Тогда можно решить проблему, воспользовавшись одним из способов увеличения напора на всасе:

1. Опустить насос как можно ближе к воде.
2. Провести с выпускного патрубка линию рециркуляции, и потоком с неё увеличить напор на всасе.

1. Компрессором поднять давление воздуха в заранее герметизированной скважине.
2. Подключить ещё один слабенький насос в тандем.

А что если отключат электричество? Тогда не мешало бы приспособить к самодельному насосу бензиновый двигатель от мотокосы, бензопилы или мопеда.

Рекомендуем:

https://youtube.com/watch?v=UJoNpNzrL2s

Что нужно для самоделки?

Чтобы соорудить мини-насосную «станцию», вам понадобится арсенал материалов и инструментов. Напор будет весьма скромен, но для цветов или помывки легкового автомобиля хватит. Перед подключением аппарата для перекачки к резервуару нужно приготовить инструменты. Запаситесь:

• Кусачками;
• Пассатижами;
• Отвертками;
• Паяльником;
• Ключами — раздвижными и рожковыми;
• Тестером-мультиметром;
• Ножом.

Также вам понадобится много деталей и комплектующих:

• Шланг небольшой длины — наливать воду в резервуар;
• Шланг большой длины — для поступления воды к грядкам;
• Пластиковый кожух;
• Реле на 24 В — его можно извлечь из какого-нибудь старого электроприбора;
• Провода медные, с изоляцией;
• Шнур для подключения в сеть — можно использовать провод от старой стиральной машины;
• Тройник;
• Несколько хомутов;
• Изолента;
• Резервуар под воду.

Профилактика поломок

Чтобы не пришлось часто своими руками чинить стиральную машинку фирмы LG, стоит обращаться к профилактическим мероприятиям. Ознакомимся с ними.

• После стирки всегда очень внимательно осматривайте белье. Старайтесь следить за тем, чтобы в барабан машинки не проникали мелкие детали – они могут стать причиной последующих поломок и неисправностей.
• Не следует отправлять в стирку чересчур грязные вещи. Желательно заранее их замочить, и только после этого задействовать стиральную машину.
• Вещи, которые с большой вероятностью могут стать причиной серьезного засора бытовой техники (с длинными нитками, катышками или объемным ворсом), необходимо стирать исключительно в специальных мешочках, продающихся во многих магазинах.
• К стиральной машинке производства LG необходимо относиться максимально бережно и аккуратно, как и в случае с другой техникой. Таким образом удастся легко и просто избежать многих проблем с такими полезным и нужным агрегатом.

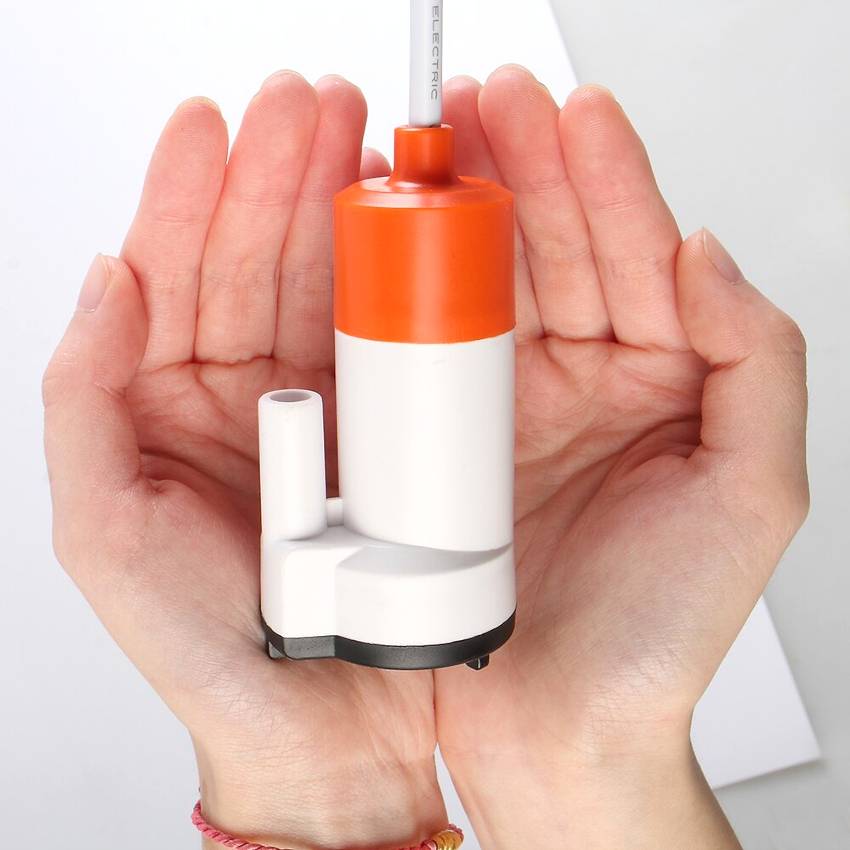

Разновидности низковольтных маленьких насосов для воды

Низковольтные насосы можно разделить на несколько типов: циркуляционные, вакуумные, мембранные и насосы-помпы. В последнюю группу входят погружные, поверхностные и ручные насосы для перекачки воды. Их используют для откачивания жидкости из подвалов, погребов, очистки скважин и колодцев, удаления загрязненной жидкости из выгребных ям.

Помпы для воды 12 Вольт можно использовать для систем автономного водоснабжения. Ручные агрегаты приводятся в действие посредством определенных физических усилий, которые должен приложить человек.

Вакуумные насосы 12 Вольт применяются для перекачки воды из наземных резервуаров и подземных источников. Они отличаются высокой производительностью, низким уровнем шума и вибрации, низким энергопотреблением, способностью эксплуатироваться в широком диапазоне температур.

Низковольтные маленькие насосы для воды делятся на циркуляционные, мембранные, вакуумные и насосы-помпы

Мембранные насосы применяются для забора воды из колодца, перекачивания ее из одной емкости в другую, осушения искусственных водоемов и мытья техники. Принцип работы таких агрегатов основан на изменении общего объема рабочей жидкости. Мембрана, используемая в качестве основного рабочего элемента, втягивает воду и выталкивает ее через входные патрубки.

Характеристика циркуляционных водяных помп 12 Вольт

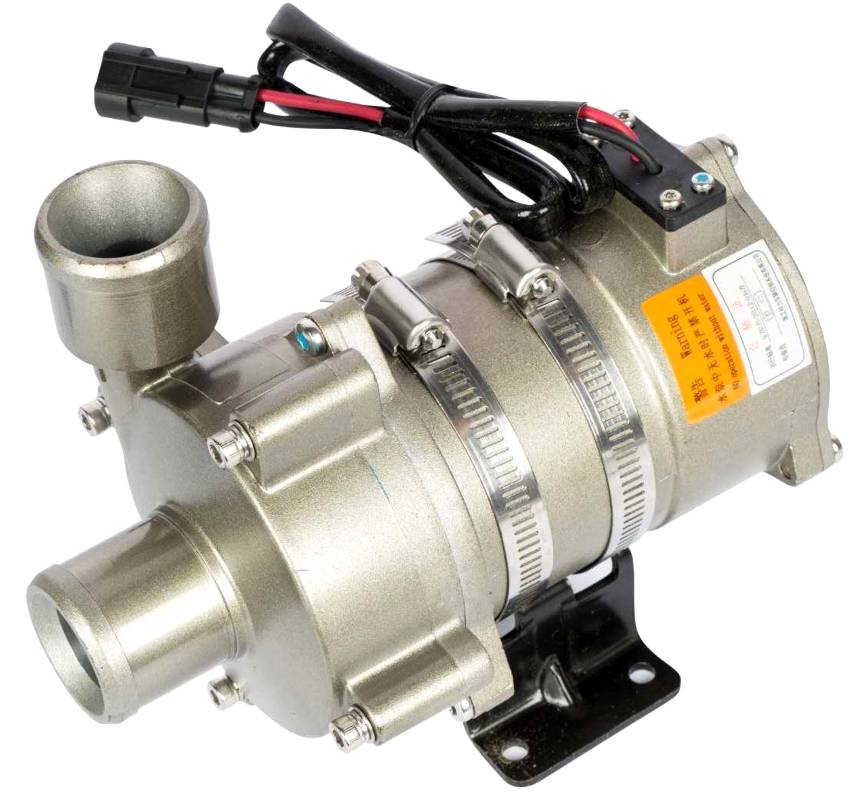

Циркуляционные насосы 12 Вольт – это агрегаты центробежного типа, которые применяются при обустройстве систем отопления и горячего водоснабжения. Основной задачей таких устройств является поддержание необходимого напора при выходе из строя основного насоса либо при отсутствии сети электроснабжения.

Циркуляционные насосы представлены двумя разновидностями – с сухим или мокрым ротором. У последнего типа агрегата ротор располагается в жидкости. Контакты при этом спрятаны в специальном отделении из нержавеющей стали. Такой насос имеет небольшие габариты, характеризуется длительной бесперебойной эксплуатацией, низким уровнем шума и простотой использования. Главным недостатком является низкий КПД, который может составлять всего 50%.

Мини-насосы для воды с сухим ротором, у которых он отделен керамическими или металлическими уплотнительными кольцами, характеризуется более высоким КПД. Он может перекачивать только чистую воду, в противном случае может нарушиться герметичность сопряжения колец. Такие насосы бывают горизонтальными, вертикальными и блочными.

Циркуляционные водяные помпы 12 Вольт – это устройства центробежного типа, которые используются при обустройстве горячего водоснабжения и систем отопления

Особую категорию составляет оборудование высокого давления, которое работает от напряжения 12 вольт. Оно может смело использоваться для подачи воды в систему отопления.

Вариант #4 – черная решетка для солнечной погоды

Вот уж для этого изделия потребуются специальные приспособления. Откуда, например, у вас возьмется черная решетка, в полых трубках которой содержится сжиженный пропан-бутан? Впрочем, если эта часть задачи будет решена, остальное не вызывает особых затруднений. Итак, решетка есть, и она соединена с резиновой грушей (баллоном), которая помещена в бидон. В крышке этого бидона имеются два клапана. Один клапан впускает воздух внутрь ёмкости, а через другой воздух с давлением в 1атм выходит в воздуховод.

Решетку действительно лучше делать черного цвета, потому что черные изделия всегда активнее нагреваются под ярким летним солнцем

Работает система так. Поливаем в солнечный день решетку холодной водой. Пропан-бутан охлаждается, а давление газовых паров понижается. Баллон из резины сжимается, а в бидон поступает воздух. После того, как солнце высушит решетку, пары снова раздуют грушу, а воздух под давлением начнет поступать через клапан прямо в трубу. Воздушная пробка становится своеобразным поршнем, который выгоняет воду чрез душевую головку на решетку, после чего цикл повторяется.

Конечно, нас интересует не сам процесс поливания решетки, а та вода, которая собирается под ней. Специалисты утверждают, что насос прекрасно функционирует даже в зимнее время. Только на этот раз в качестве охладителя используется морозный воздух, а нагревает решетку вода, извлекаемая из-под земли.

Возможные варианты ручных насосов своими руками

Существует множество вариантов поднятия воды на поверхность, и, соответственно, конструкции нужны в каждом случае разные. Все ручные насосы для перекачки воды, изготовленные кустарным способом отличаются лишь по сложности сборки конструкции. Для создания таковых не требуется особо богатая база технических познаний, достаточно приложить усилия и желание. Финансовая сторона вопроса просто ничтожна, а порой, достаточно будет наличие любых сподручных материалов, которых на даче предостаточно. Рассмотрим более подробно как сделать насос для воды своими руками для хозяйственных нужд.

Мини насос для перекачки воды

Чтобы откачивать любую жидкость, особой популярностью пользуются приспособления, не требующие долгой сборки. Именно такой мини насос для воды можно быстро сконструировать из пластиковой тары из-под лимонада. Его удобство заключается ещё и в том, что отпадает потребность в электричестве. Пользоваться им можно постоянно, не ставя никаких ограничений на водные ресурсы.

Это наиболее простая конструкция из всего огромного перечня. Самодельную помпу для перелива воды возможно сделать своими руками всего за несколько минут. В качестве исходных материалов подойдут: резиновая трубка или шланг, горловины от пластиковых бутылок с крышками. Такое приспособление крайне необходимо иметь на любом приусадебном участке, где требуется частый и интенсивный полив.

Суть работы такого насоса состоит в перекачке жидкости из одной ёмкости в другую.

В первую очередь надо сделать клапан в виде капли. Берётся крышка и из внутренней прокладки вырезается круг меньшим диаметром, с маленьким сегментом сбоку. Заместо прокладки можно использовать обычную изоленту. Теперь в крышке от бутылки просверливаем дыру диаметром до 8 мм. Готовый клапан вставляется в крышку и завинчивается в неё обрезанное горлышко. Любую тоненькую трубку просовываем в отверстие клапана и поверх этого надеваем обрезок от другой бутылки, в форме воронки. С другой стороны, надевается отводящий шланг.

Теперь все готово к работе! Заборная часть погружается в ёмкость с водой и после одного резкого движения руки вверх и вниз, жидкость начинает подниматься по шлангу. Дальше ничего делать не надо, так как включается процесс самотёка.

По аналогичному принципу работает помпа для аквариума своими руками. С её помощью можно значительно облегчить откачивание грязной воды из ёмкости большого размера.

Практически все насосы осуществляют одинаковую функцию — это откачка воды из точки а в точку б. Так как не все в состоянии приобрести дорогой насос для снабжения своего хозяйства водными ресурсами, то становится актуальным и крайне необходимым изготовление помпы своими руками.

Откачка воды из колодца станет не столь утомительной, если для этого пользоваться подобными агрегатами. Поместив шланг для забора воды в любой водоём поблизости, колодец или яму, можно беспрепятственно весь сезон осуществлять полив. Это универсальное устройство удобно использовать для удаления лишней воды из подвала, для осушения ям и ещё для многого.

Вариант #7 – Архимед и Африка

Все прекрасно помнят историю про винт, изобретенный Архимедом. С его помощью осуществлялось водоснабжение ещё в древних Сиракузах, не знавших электричества. Очень остроумный вариант применения Архимедова винта придумали в Африке. Насос-карусель служит одновременно и развлечением для местной детворы, и вполне функциональным сооружением, обеспечивающим водой небольшое поселение. Если у вас есть дети, а у них – друзья, которые любят кататься на карусели, возьмите этот опыт себе на вооружение.

1– детская карусель, 2- насос, 3- пласт водоносный, 4- резервуар с водой, 5-колонка с водой, 6- возвращающая воду труба на случай переполнения резервуара

Как видите, возможностей для водоснабжения великое множество. И электричество в этом вопросе может вообще не участвовать. Оказалось, некоторые насосы для воды своими руками может сделать даже школьник

Важно, чтобы было желание, светлая голова и умелые руки. А идеи мы вам подкинем

Принцип работы насоса, его применение и расположение

В момент эксплуатации стиральной машинки вода подается внутрь устройства под давлением, то есть забор происходит автоматически, как только выбраны необходимые программы и нажата кнопка «СТАРТ». Далее процесс происходит по следующему сценарию:

• клапан электромагнитный приводится в открытое положение;
• прессостат (датчик для контроля уровня жидкости в баке) отмеряет нужный объем воды;
• путь жидкости пролегает через отсеки, где располагаются необходимые средства для стирки (стиральный порошок), вода смешивается с ними, и таким образом в растворенном виде попадают в бак;
• находящаяся под давлением жидкость, поступает в нужном объеме в камеру, где заложено белье.

Во время процесса и завершении стирки в дело вступает водяной насос (помпа). Именно он производит слив и откачку грязной отработанной жидкости после завершения стирки или лишней воды после полоскания. Помпа участвует практически во всех режимах стирки!

Как только на насос подается сигнал от электронного модуля, отработанная вода за счет крыльчатки устройства начнет откачиваться в канализацию. Путь прохождения жидкости происходит следующим образом:

Вода поступает через резиновый патрубок, который соединен с баком и улиткой при помощи специальных хомутов, далее жидкость поступает в помпу через специальный фильтр расположенный в улитке, он защищает крыльчатку насоса от попадания мусора, во избежания заклинивания крыльчатки. Далее жидкость выходит наружу через сливной шланг, который соединен к улитке. Грязная жидкая фаза откачивается до тех пор, пока полностью не откачает отработанную жидкость с бака стиральной машины.

Во время стирки вода уже находится в нижней части агрегата, именно поэтому конец сливного шланга нужно крепить выше сливной помпы, так как если этого не соблюсти, вода с машинки начнет стекать самотеком. Сливной шланг должен быть установлен не ниже 80 см по всей своей длине!

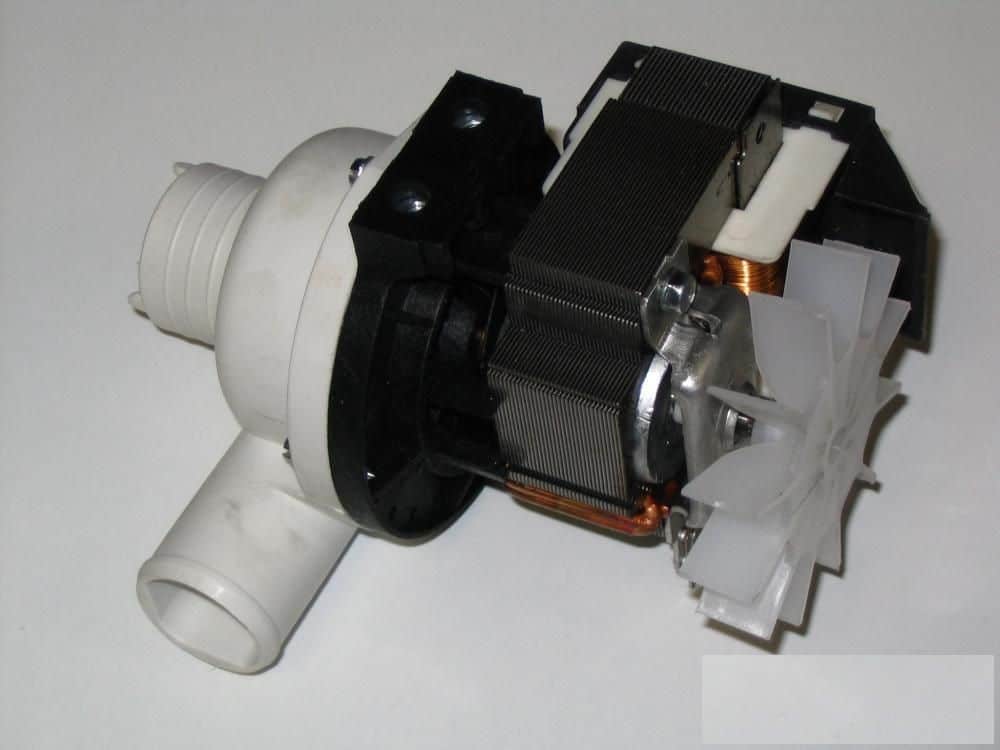

Сливной электронасос располагается в нижней части агрегата под баком. Он прикреплен к пластмассовой улитке обычно с помощью трех винтов, а улитка в свою очередь крепиться к корпусу агрегата с лицевой стороны. Такое расположение удобно для быстрого доступа к ней, если например понадобиться почистить ее от мусора или слить жидкость с системы.

В машинках для стирки применяются два вида помп:

циркуляционный вид помпы применяется в паре с обычным насосом, их применяют в новых моделях машин премиум класса типа Индезит, Аристон и тд. Данный вариант подает воду непосредственно в зону стирки и циркулирует по всей системе, что улучшает эффективность стирки.

машинки из более бюджетного типа или не нового поколения как например пузырьковая машинка Daewoo (Деу) оснащены простой помпой например фирмы Askoll, которая просто сливает отработанную жидкость в канализацию.

Ремонт сливного насоса стиральной машины, как правило, не проводится, скорее всего, предстоит замена запчастей в таких устройствах. То есть придется полностью менять сломанную помпу на новую.

ВНИМАНИЕ! Можно и самостоятельно, осмотреть устройство на наличие засора или поломки насоса. Но при осмотре внутреннего механизма необходимо сначала обесточить технику от электричества

Специальным прибором например мультимметром проверить контакты, идущие на помпу, и убедиться в отсутствии напряжения, и только тогда продолжать работу

Все эти меры предосторожности необходимы, потому что работа производится вблизи открытого источника воды

Можно ли качать воду с помощью насоса для перекачки топлива?

Для выполнения перекачки разных типов жидкости принято использовать специальное оборудование. Насосы делятся на две большие группы: пищевые, непищевые Еще одним классификационным признаком является вязкость. На сегодня разработаны несложные механизмы для перемещения обычных жидкостей (вода), а также для густых, вязких субстанций.

Чтобы техника работала с максимальной производительностью, необходимо подбирать ее под каждый вид сырья. Если вы хотите сэкономить средства, но при этом получить высококачественное оборудование, тогда обращайтесь к профессионалам. Компания FTF–SYSTEM разработала единый насос для дизельного топлива, печного топлива, а также мазута. Универсальный агрегат справится с субстанцией любой вязкости.

В большинстве случаев насосы для перекачки нефтепродуктов являются более мощными, в сравнение с теми которые перемещают жидкость. Их конструкция отличается прочностью и надежностью.

Насосы для перекачки воды – гидравлические системы, которые используют практически на всех предприятиях. Они создают поток жидкости с помощью энергии привода. Большая часть устройств работает на электродвигатели или двигатели внутреннего сгорания. Сфера применения очень разнообразная: от энергетической отрасли до коммунального хозяйства и гидротранспорта. Насосы в зависимости от назначения бывают нескольких видов:

• Скважинные – предназначены для забора воды из узких скважин, глубина которых составляет около 300 метров.
• Колодезные – перекачают жидкость в резервуар, опускаются на глубину не больше 8 м.
• Циркуляционные – основная их задача создавать круговорот воды в тепловых и охладительных системах.
• Дренажные – с их помощью можно откачать стоковую и загрязненную воду, а также осушить погреб или подвал.

Желаете приобрести качественный насос для промышленности? Хотите обзавестись надежным и эффективным агрегатом по приемлемой цене? Тогда обращайтесь в компанию FTF–SYSTEM, опытные и квалифицированные менеджеры подберут идеальную технику, исходя из ваших индивидуальных предпочтений.

Источник

Конструкция – фитильный насос Шухова

Русский изобретатель Шухов прославился многими сооружениями, в числе которых радиобашня в Москве. Ниже будет рассмотрено еще одно его изобретение – водяной насос.

Шкивы делают составными. Глубина паза должна быть немногим меньше набухшей веревки

В работе насоса используется специальная веревка. Эта веревка состоит из плетенных хлопчатобумажных нитей общей толщиной 5-6 мм, заключенных в оболочку. Нить пропущена через шкивы.

Когда происходит движение, веревка намокает и наматывается на шкивы. Шкив (5) с помощью пружины (4) с усилием прижимает веревку к шкиву (3). Отжатая вода стекает в лоток (7). На рисунке «в» показаны сечения шкивов (3) и (5) соответственно.

Для работы всей системы необходим электродвигатель всего 5-10 ватт. Обычно, такие двигателя имеют 1500 об/мин.

Для снижения оборотов и увеличения усилия можно применить червячную передачу, показанную на рисунке «в». Ее вполне возможно изготовить вручную. Для этого необходимо найти подходящее зубчатое колесо, а червяк сделать из проволоки. Небольшие усилия на валу допускают неточности изготовления.

Своими руками можно собрать не только насос, качающий воду для бытовых нужд, но и устройство, которое можно с успехом использовать в ландшафтном оформлении участка. Удачные варианты самодельных насосов для фонтана представит следующая статья.

Ручной

Ручные насосы для подачи или перекачки воды мы могли видеть на улицах небольших городов или деревень. Для запуска такого прибора необходимо применить определённую силу. Для многих такой вариант перекачки жидкости считается неприемлемым, но в некоторых случаях без ручных моделей не обойтись.

Описываемые приборы не нуждаются в электричестве, поэтому их используют на отдалённых от «цивилизации» территориях,  в небольших деревнях и других поселениях. Раньше центральные водопроводы с ручными насосами присутствовали в небольших городах. Кроме этого подобное оборудование весьма успешно используется на даче.

В таком случае нет смысла тратить деньги на дорогостоящее электрооборудование, которое может выйти из строя при отсутствии хозяина. При редких визитах владельца дачи оборудование могут просто украсть.

Обратите внимание! Самые популярные виды ручных насосов могут добывать до 40 литров воды в минуту. Здесь всё зависит от интенсивности работы оператора.

Основными плюсами использования ручных насосов перед электрическими моделями считается повышенный срок эксплуатации, возможность автономной работы. Эти приборы может установить каждый в необходимом месте. При этом можно не прибегать к помощи специалистов. Основным недостатком подобного оборудования считается недостаточный уровень комфорта, невозможность бесперебойной подачи воды к потребителям.

Насос из водяного счетчика

Как сделать насос из водяного счетчика своими руками

Если у вас дома лежит без дела старый водяной счётчик, то знайте, что из него можно сделать насос. Куда его затем применить дело каждого, можно использовать для полива огорода или перекачивать воду из резервуаров.

Главное, что из уже ненужной вещи, которую осталось, что только выкинуть, можно сделать полезную самоделку для дома.

Как сделать насос из водяного счетчика

Перед вами старый водяной счётчик, его мы и будет переделывать в насос. Некоторые новые модели счётчиков для воды имеют совсем иную конструкцию, поэтому переделке под насос они не подлежат.

Что же касается этого счётчика, что на фото, то он имеет небольшой редуктор с циферблатом. Циферблат для изготовления водяного насоса не нужен, поэтому его можно смело снимать и отправлять на свалку.

Также в счётчике есть крыльчатка, которая реагирует на давление воды. Так вот, чтобы сделать насос из водяного счётчика, потребуется оставить редуктор и крыльчатку, а от всего лишнего, следует избавиться.

Когда циферблат будет снят, водяной счётчик можно собирать обратной. Не забудьте перед сборкой редуктора смазать механизм. Особенно это касается старых счётчиков, которые имеют сильные известковые отложения внутри.

Как запустить самодельный насос из счетчика

После сборки, чтобы насос заработал, нужно будет использовать небольшой электродвигатель. Вал электродвигателя подключается к редуктору самодельного водяного насоса. Для эксперимента можно зажать кончик редуктора в шуруповёрте, и, посмотреть, насколько хорошо работает насос из водяного счетчика.

Двигатель для запуска насоса можно взять также от старого шуруповёрта или прикрепить другой, работающий от сети 220 Вольт. Ну а если нужен ручной насос, то следует предусмотреть крепление под рукоятку. Сделать её можно из куска толстой проволоки.

Вот так, используя старый водяной счётчик, легко сделать одну из самых нужных вещей в доме — водяной насос. Кстати, есть ещё одна идея использования самодельного насоса, но только без электричества.

Можно подключить вал насоса к флюгеру, через ремень, который будет вращать редуктор насоса. Таким образом, когда есть ветер, можно использовать насос из водяного счётчика для поливки огорода, не потратив на это ни одной копейки.

В общем, как говорится, у хорошего мастера ничего не пропадёт зря. А ведь раньше я выбрасывал старые счётчики для воды в мусорку, и зря. Если бы я знал о такой полезной самоделке для дома, то, никогда бы этого не сделал.

А как считаете вы? Насколько хорошо представленное приспособление в статье мастеров самоделок navseryki.ru. Оставляйте свои комментарии и не забывайте ставить лайки.

Прозвоним деталь

Возможно, крыльчатка неисправна из-за внутреннего обрыва обмотки в помпе. Чтобы опровергнуть версию, необходимо обесточить стиралку, снять контакты с насоса, включить мультиметр на оценку Омов и приложить щупы к контактам моторчика. Ждем несколько секунд и сравниваем показатели на табло. В норме числа должны не выходить за значения в 150-260 Ом.

Если на экране «0», значит, произошло короткое замыкание. Значительное превышение нормы говорит об обрыве обмотки или неисправном статоре. В любом случае помпу придется заменить. Ремонт в таком случае слишком сложный и дорогостоящий: намного выгоднее демонтировать старое устройство и установить новое. Но не спешите возвращать помпу на место – остался еще один тест.

Конструкция #7 – насос на энергии волн

Как видно из названия, такие насосы используют энергию волн. Конечно, на озерах не такие уж большие волны, но зато насос работает круглосуточно и способен за сутки накачать до 20 кубометров.

Вариант 1

Необходимые материалы:

• поплавок;
• гофрированная труба;
• два клапана;
• мачта крепления.

Поплавок представляет собой трубу, бревно, подбирается в зависимости от жесткости гофрированной трубы, опытным путем.

Гофрированная труба может быть из пластика или металла. Вес бревна нужно подбирать экспериментально

В гофрированную трубу монтируются два клапана, работающих в одном направлении.

При движении поплавка вниз гофрированная труба растягивается, в итоге происходит забор воды. Когда поплавок движется вверх, гофра сжимается и выталкивает воду вверх. Поэтому поплавок должен быть достаточно тяжелый и большой.

Вся конструкция жестко крепится к мачте.

Вариант 2

Эта конструкция отличается от первого варианта тем, что гофрированная труба заменена тормозной камерой. Данная схема, основанная на диафрагме, очень часто применяется в выполненных своими руками простых насосах для воды. Такой насос достаточно универсальный и может получать энергию от ветра, воды, пара, солнца.

Тормозную камеру следует разобрать и оставить только два отверстия для клапанов.

Вместо самодельных клапанов можно применить готовые, сантехнические. Шайбы должны быть достаточного диаметра, чтобы диафрагма не рвалась (+)

Изготовление подходящих клапанов – отдельная задача.

Необходимые материалы:

• медная или латунная трубка;
• шарики немногим большего диаметра – 2шт.;
• пружинка;
• медная полоска или пруток;
• резина.

Для впускного клапана отрезаем трубку и рассверливаем таким образом, чтобы шарик плотно сидел на трубке. Необходимо добиться, чтобы шарик не пропускал воду. Для того чтобы шарик не выпал, сверху припаиваем проволоку или полоску.

Конструкция выпускного клапана отличается от впускного наличием пружинки. Пружинку необходимо установить между шариком и медной полоской.

Из резины вырезаем диафрагму по размеру тормозной камеры. Для привода диафрагмы нужно просверлить отверстие в центре и протянуть шпильку. Клапана вставляем снизу тормозной камеры. Для герметизации можно воспользоваться эпоксидным клеем.

Шарики для клапанов лучше найти не металлические, так они не буду подвержены коррозии.

Вариант 3

Опираясь на конструкцию двух предыдущих вариантов можно задуматься о сооружении более совершенной модели.

Бревно желательно выбрать сухое и не смолистое, так оно будет легче, обратите внимание на отсутствие трещин

Для этого насоса необходимо забить четыре кола (1) в дно водоема. Затем изготовить поплавок из бревна. В бревне нужно сделать запилы, чтобы при качании на волнах оно не вращалось.

Для долговечности рекомендуется обработать бревно горячим составом из смеси керосина и олифы

Делать нужно осторожно, обрабатывать на водяной бане: открытого огня быть не должно

Ограничители хода бревна (3) и (4) прибивают таким образом, чтобы бревно при максимальном движении не повредило шток насоса (5).

Насос на солнечной тяге

Кроме энергии огня для перекачивания воды можно использовать энергию солнечных лучей.

Совет! Такой насос поможет накачивать воду в накопительный бак или летний душ.

Чтобы сделать насос на солнечной тяге, выполните следующие действия.

1. Найдите или сделайте самостоятельно решетку из трубок. Выход из решетки должен быть один.
2. Покрасьте решетку черной краской для лучшего поглощения солнечных лучей.
3. Герметично вставьте трубку, выходящую из решетки, в боковую часть какой-либо емкости, например, бидона.
4. На крышке бидона установите впускной и выпускной клапаны. В качестве клапанов можно установить ниппели от шин. Выпускной клапан должен иметь патрубок для подсоединения к нему шланга.
5. К трубке, идущей от решетки, находящейся внутри емкости, нужно присоединить резиновый баллон, который можно сделать из куска автомобильной камеры.
6. К выходному патрубку подсоедините шланг, соединенный через отвод с трубой, как показано на рисунке выше.
7. Погрузите шланг с подсоединенной трубой в водоем, колодец или скважину.
8. Труба, выходящая из скважины, направляется в накопительную емкость. При этом от трубы нужно сделать отвод и установить на его конце садовую лейку.

При нагревании решетки солнечными лучами воздух, находящийся в ней, расширяется и поступает в резиновый баллон. Он, в свою очередь, раздувается и выталкивает воздух из бидона в выходной шланг. Воздух, проходя по шлангу, достигает нижней точки и попадает в трубу. Поднимаясь по трубе, воздух увлекает за собой воду, находящуюся в ней. Одна часть жидкости поступает в накопительную емкость, а вторая – охлаждает решетку. После охлаждения решетки баллон сдувается, в бидоне создается разрежение, в результате чего открывается впускной клапан. В бидон поступает новая порция воздуха и цикл повторяется.

Конструкция #12 — «самоделка» для небольшого ручья

Этот насос может обходится сверхмалым количеством энергии. Конечно хорошо, если есть река или озеро. Но что делать, если летом река сильно мелеет? Поможет насос качельного типа.

Такой насос позволяет использовать совсем незначительные величины энергии небольшого ручья

Основная часть конструкции — это два ковша жестко связанные между собой через блоки (4).

От ручья необходимо сделать водоотвод из оцинкованной стали (3). Для того чтобы уменьшить износ, под него подкладывают кусок пластика. Водоотвод жестко связан поводком с веревкой (5).

Поводок 6 выполняют из жесткой проволоки и рассчитывают длину таким образом, чтобы водоотвод перемещался на нужный угол

Всю систему необходимо отрегулировать таким образом, чтобы при наполнении одного ковша, водоотвод перемещался на второй ковш.

Энергия ковшей посредством кривошипа (8) передается на насос (10).
