Материалы и технология монтажа фундамента
Технология монтажа МЗЛФ зависит от вида стройматериала, из которого будут впоследствии возведены стены здания, сооружения.
Для дома из керамзитоблоков
Средняя плотность блока из керамзита составляет 300-900 кг/куб. м. Это позволяет использовать для одноэтажного здания из керамзитоблока мелкозаглубленное монолитное ленточное основание.Из-за высокой пористости керамзита фундамент нуждается в хорошей гидроизоляции. Все стены ленты внутри и снаружи по периметру покрывают гидрофобными веществами: минеральной или битумной мастикой, рубероидом или плёнкой.
Горизонтальный гидроизолирующий слой накладывается на песчаную подушку перед процессом заливки бетонной ленты.
Из кирпича
Дома из кирпича имеют свои особенности. Кирпич отлично сопротивляется вертикальным нагрузкам, однако на изгиб и растяжение он слаб. В случае неравномерной усадки фундамента или частичного выпучивания грунта стены пойдут в разлом.
Поэтому мелкозаглубленное ленточное основание выбирают для небольших строений и лишь на плотных грунтах, не склонных к пучению. В остальных ситуациях лучше устраивать цельную бетонную плиту, которая равномерно распределит нагрузку и предотвратит смещение грунта.
Для каркасного
Мелкозаглубленную цельную бетонную армированную ленту в качестве основания можно использовать под каркасные дома с небольшим весом на песчаном, супесчаном и каменистом грунте.
Если участок слишком насыщен влагой, возможность использования такого варианта фундамента рассчитывают специалисты.
Из бревен
Для дома из бревна армированный фундамент в виде ленты мелкого заложения возводят только на грунте из песка, камня или гравия.
Согласно строительным нормативам, глубина закладки фундамента для регионов средней полосы на непучинистом грунте составит не менее 0,6-0,8 м, на пучинистых — до полутора метров. Поэтому МЗЛФ выбирать для тяжёлых бревенчатых домов опасно.
Для газобетонного
Газобетон отличается высокой теплосберегающей способностью при низком весе. Стены из этого стройматериала могут быть в два раза тоньше, чем кирпичные при одинаковом теплосберегающим эффекте.
Поэтому для одноэтажного строения, который возводится на нормальных непучинистых и слабопучинистых грунтах, есть смысл сделать основание из МЗЛФ, чтобы сэкономить на фундаменте.
Ширина основания должна быть не меньше 0,3 м. Когда грунт пучинистый, под фундаментом его меняют на крупнофракционный песок и хорошо утрамбовывают.
Что еще нужно знать о ленточном фундаменте для дома из газобетона читайте тут.
Мелкозаглубленный ленточный фундамент — технология возведения
Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.
Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.
Земельные работы
Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок
Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки
По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.
Рис. 1.4.1: Формирование песчаной подсыпки
Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.
Монтаж опалубки
Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.
Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.
| Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки. |
Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.
Армирование
Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.
Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.
| Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность. |
Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

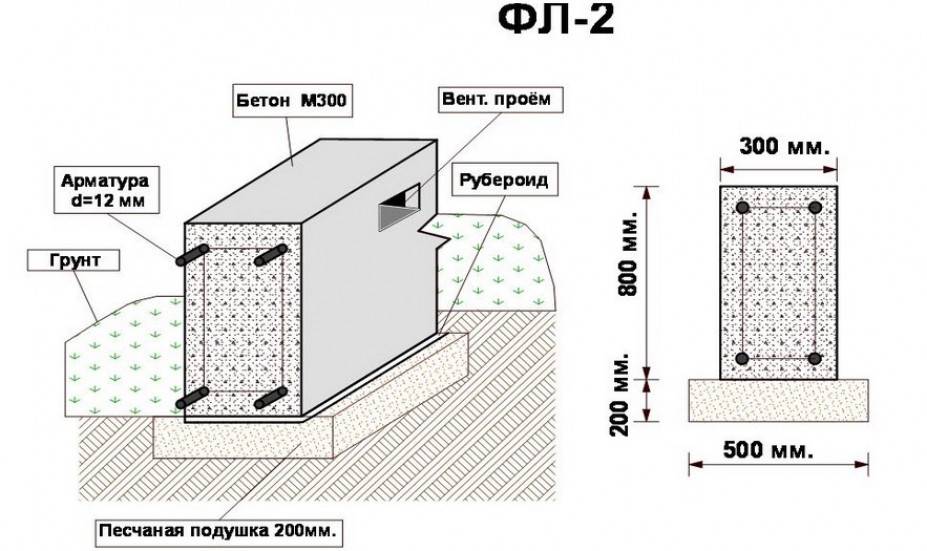

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки
Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны
В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.
Рис. 1.7: Схема соединения углов армокаркаса
Заливка бетона
Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания. Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.
Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.
По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.
Плюсы и минусы
МЗЛФ удачно совмещает преимущества заглубленных и незаглубленных оснований и имеет следующие достоинства:
- высокая прочность и надёжность при соблюдении технологии монтажа;
- упрощенные земляные работы, которые можно выполнить без экскаватора;
- уменьшенное количество стройматериалов;
- сниженные трудозатраты на приготовление бетонного раствора.
Присутствует и ряд недостатков:
- существенные ограничения по весу и этажности дома.
- необходимость устройства на пучинистом участке сложной системы дренажа;
- бетонные работы можно выполнять только при устойчивых температурных условиях более +10℃;
- возведение МЗЛФ выполняют на ровной площадке или с уклоном, который не превышает 5⁰.
Прежде чем приступать к возведению ленточного фундамента мелкого заглубления, необходимо произвести геологическое обследование участка на предмет возможности выбора такого вида основания для дома.
Руководство по монтажу
Детальные расчеты ленточного фундамента, тем более мелкозаглубленного, лучше доверить специалисту. Многие подготовительные работы идентичны для разных технологий сооружения. При описании остальных этапов – акцент на нюансах возведения монолитного основания, как самого распространенного в малоэтажном строительстве.
1. Осушение сегмента территории.
Даже если монтаж системы дренирования не предусматривается, то будущий мелкозаглубленный фундамент следует обезопасить от непосредственного контакта с жидкостью. Подразумевается вода не дождевая, а та, которая может проникнуть со смежных участков. С этой целью вокруг стройплощадки прорываются отводные каналы.
2. Разметка сегмента и земляные работы.
При возведении оснований с небольшим заглублением это много времени не занимает. Опытные строители рекомендуют приступать к данному этапу только после того, как все необходимые материалы доставлены на участок. Одна из особенностей монтажа – непрерывность технологического процесса.
3. Подготовка траншеи.
Так как речь идет о мелкозаглубленном основании, то его со всех сторон придется обсыпать материалом, который сможет частично компенсировать пучение грунта и предотвратить его налипание на ленту. В противном случае в процессе сезонных подвижек почва начнет ее выталкивать вверх. Особенно актуально для глинистой и болотистой местности. Поэтому после того, как земляные работы выполнены, вся траншея (вместе со стенками) обкладывается геотекстилем. Это полотно выполняет 2 функции – предохраняет «засыпку» от заиливания и защищает от прорастающей корневой системы.
4. Обустройство «подушки».
Главное – тщательно ее утрамбовать, чтобы избежать деформации в дальнейшем. Мелкозаглубленная лента не имеет прочности, как у полноценного аналога. Рекомендуемый слой песка и щебенки (после трамбовки) – порядка 20 см.
5. Опалубка и армирование.
На этом же этапе производится подвод инженерных коммуникаций.
6. Заливка бетона.
С учетом специфики основания (небольшое заглубление) раствор загружается в опалубку сразу по всему контуру, не оставляя часть работы на следующий день.
7. Гидроизоляция.
В среднем дней через 6-7 опалубку можно демонтировать. После этого производится укладка защитных слоев – гидро- и теплоизоляции.
8. Обсыпка мелкозаглубленной основы.
9. Отмостка.
Для ленты с небольшим заглублением ее стоит утеплить. Наиболее подходящий материал – Пеноплекс в виде плит.
Типичные ошибки
1. Неправильные расчеты. Это касается, во-первых, параметров контура, во-вторых, специфики участка (грунт, климат и так далее).
2. Возведение ленточного фундамента осенью, а продолжение строительства дома – на следующий год. Ненагруженным основание оставлять на зиму нельзя. Если этого не избежать, то его нужно максимально утеплить. Как вариант – засыпать стружкой, опилками, поверху накрыть пленкой, и ни в коем случае не убирать выпавший снег с этого сегмента территории!
3. Неправильное армирование. Это касается как самой схемы, так и подбора диаметра прутков.
4. Упрощение технологии подготовительных мероприятий. Особенно актуально для фундаментов на пучинистых грунтах с избыточной насыщенностью влагой. Если принято решение возвести основу именно такого типа, то ее необходимо «изолировать» от почвы. При минусовых температурах она легко к нему примерзнет, и в результате монолит начнет смещаться вверх под воздействием сил «пучения». На проблемных участках защита делается комплексной. Это подразумевает не только обсыпку любым непучинистым материалом (как правило, песком), но и обустройство надежной отмостки + качественное утепление.
5. Ошибка в выборе схемы. Например, фундамент на глине делается только монолитным.
6. Копирование соседей, знакомых и так далее. Для каждого участка нужен индивидуальный расчет.
Преимущества и недостатки
Однозначно имеется очень много весомых плюсов обращения к технологии МЗЛФ:
Оптимизация расходов на оплату работ. Сюда входит уменьшение трат на копку траншеи.
Уменьшение итоговой цены строительных материалов, которых потребуется в несколько раз меньше.
Большинство задач можно выполнять своими руками, что очень удобно для людей строящих дом самостоятельно.
При сравнительно небольших издержках на выходе получается довольно прочная и надежная конструкция. Конечно, при учете грамотного расчета нагрузок и составления подробного плана работ.
Но при этом существуют некоторые значительные минусы, которые необходимо знать:
На рыхлых и пучинистых грунтах в обязательном порядке требуется создавать систему дренажа.
Для определения свойств почвы, которые могут вызвать нестабильность постройки в будущем, следует выполнить доскональную геологическую проверку.
МЗФ фундамент подходит для построек с небольшой этажностью. Вес, который способно выдержать такое основание ограничен, и это нужно учитывать.
Отметим, что любой из альтернативных способов также чувствителен к тому, на территории с какой почвой будет производиться стройка. Поэтому основным отрицательным моментом в выборе неглубокой бетонной ленты является ограничение по весу.
Плюсы и минусы мелкозаглубленного основания
Для начала перечислим недостатки, благо, их значительно меньше. Главным из них является необходимость строительства дома в сжатые сроки. Проводить строительство мелкозаглубленного фундамента на промерзшем грунте нельзя. Кроме того, ни в коем случае нельзя начинать монтаж фундамента осенью, чтобы возвести на нем дом весной, когда температура окружающего воздуха повысится.
Заготовленный с осени фундамент может просто вытолкнуть пучинистым грунтом. Дом следует начинать возводить сразу после того, как фундамент наберет достаточную прочность (если для строительства был выбран бетон, а не готовые ЖБИ или кирпич). Из-за этого для большинства регионов нашей страны максимальный срок, в который должны быть проведены все работы, составляет 5-7 месяцев, не более. Не для всех людей это удобно и приемлемо.
Также, как уже говорилось, прочность мелкозаглубленного фундамента меньше, чем обычного, но в первую очередь это актуально для обычного грунта, а не пучинистого.
Зато достоинства более многочисленны:
- Траншея для фундамента имеет сравнительно небольшую глубину (обычно не более 50 сантиметров), что позволяет выполнить земельные работы без привлечения тяжелой техники.
- Расход строительных материалов существенно сокращается, благодаря чему финансовые расходы также снижаются.
- Большой выбор строительных материалов: бетон, железобетонные блоки или кирпич. Выбирайте тот, который устроит вас по затратам времени и денег.
- Подвальное помещение можно легко утеплить.
Сильные стороны ленточного фундаментного мелкого заложения
Мелкозаглубленный ленточный фундамент на глине
Такой фундамент являет собой ж/б ленту, которую необходимо заложить под каждую из стен возводимой постройки. Подобное основание нашло своё применение для тех типов почвы, которые не относятся к числу чрезмерно вспучиваемых.
В таких разновидностях земли грунтовые воды не должны располагаться высоко. На подобных фундаментах обычно возводят только лёгкие частные постройки, а также прочие типы конструкций.
Перед тем, как возвести мелкозаглубленный ленточный фундамент своими руками, рекомендуем ознакомиться с достоинствами такого сооружения:
- Ленточное основание рассматриваемого типа позволит вам заметно сэкономить на финансовых затратах, поскольку он имеет гораздо меньшую стоимость, нежели цена аналогичного фундамента, имеющего глубокое заложение.
- Становится возможным значительное сокращение объёмов земляных работ, а также действий по обустройству опалубочной конструкции и осуществлению армирования. Данная особенность позволяет значительно уменьшить сроки возведения монолитного ЛФ-основания мелкого заложения.
- При желании вы сможете обустроить небольшой подвал в здании.
- Если сравнивать с незаглублённым основанием, рассматриваемое сооружение менее подвержено воздействиям пучинистого грунта.
Кроме всего прочего, подобная конструкция успешно выполняет следующие задачи, среди которых можно отметить следующие:
- Прочное удержание постройки на месте;
- Его предохранение от влияния деформационных процессов в тех случаях, когда был произведён верный расчёт мелкозаглубленного ленточного фундамента.
Перед началом постройки основания такого типа требуется помнить о некоторых важных особенностях. Ленточное монолитное основание мелкого заглубления нуждается в обеспечении защиты от различных осадков. В связи с этим возникает необходимость в обустройстве водостоков. Таким образом, становится возможным отведение воды от фундамента. Кроме всего прочего, необходимо помнить следующее:
- После того как фундамент будет залит, возникает надобность в производстве отмостки;
- В том случае, если вы планируете самостоятельно размешать бетон, то следует отслеживать то, что все слои должны быть заложены одновременно. С этой целью необходимо задействовать хотя бы несколько помощников, в некоторых ситуациях приходится обращаться к услугам спецтехники.
- К тому же, особенности фундаментов на глине таковы, что следует накрывать его плёнкой. Делается это во избежание формирования трещин.
- Крайне не рекомендуема экономия на качестве бетонного раствора;
- Также лучше не оставляйте фундаментное основание на зиму, постарайтесь покончить со строительством до начала зимнего периода времени.
Частые ошибки и способы их избежать
- Укладка песчаной подушки без утрамбовки. Это приводит к неравномерному проседанию столбов и деформации ленточной части. Нужно обязательно утрамбовывать почву под подушкой и саму подушку.
- Допускаются неровности дна траншеи. В результате толщина бетонной заливки получается неравномерной, и высыхает она неравномерно. Чтобы этого избежать следует при прокладывании траншеи использовать строительные лазерные уровни.
- Выкапывают траншеи и оставляют их на несколько дней. В результате земля со стенок осыпается и создает перепады на дне. Нужно выкапывать и наполнять ямы в один день.
Как правильно выбрать определенный вид фундамента для частного дома?
Для правильного определения недостаточно знать, какие фундаменты бывают. Необходимо совместить изложенные выше сведения с отличительными параметрами собственного проекта:
Точный расчет подразумевает общую нагрузку. В него включают вес строительных конструкций, отделочных материалов, оборудования, мебели, технологического оборудования. Уточняют рельеф участка, при необходимости добавляют в план земляные работы. Проверяют геологическое строение, уровни промерзания и грунтовых вод, наличие подземных газовых и других инженерных сетей. При наличии/отсутствии подвала делают соответствующие корректировки в конструкторской документации
Основное внимание уделяют вопросам тепло- и гидроизоляции. Отдельно изучают особенности основных строительных материалов, которые предполагается применить при возведении фундамента для частного дома
Устанавливают приемлемый срок до капитального ремонта.
На рисунках указано, как выбрать ленточный фундамент для дома с учетом характеристик грунта и строительных материалов
Анализ грунтовых и гидрологических условий на участке
Точные результаты можно получить после выполнения профессионального инженерно-геологического исследования
Проверку можно сделать самостоятельно. Для этого роют на территории участка шурфы в необходимом количестве на глубину в соответствии с параметрами будущего фундамента
Особое внимание уделяют местам с высоким уровнем грунтовых вод. Соответствующие участки сначала определяют по косвенным признакам (специфическим растениям, скоплениям росы и тумана). Для бурения неглубокой скважины применяют специальные приспособления с электрическим/бензиновым приводомВ самых сложных ситуациях фундамент для частного дома защищают от дождевых и грунтовых вод с помощью специализированной дренажной системы
Для бурения неглубокой скважины применяют специальные приспособления с электрическим/бензиновым приводомВ самых сложных ситуациях фундамент для частного дома защищают от дождевых и грунтовых вод с помощью специализированной дренажной системы
Расчет необходимой глубины заложения и других параметров конструкции фундамента
Для вычисления этого определяющего параметра необходимо проверить особенности конструкции фундамента для частного дома, уровни грунтовых вод и промерзания, геологический разрез. По каждому из перечисленных пунктов делают отдельный расчет. В проекте оставляют самую большую глубину.
Чтобы упростить решение задачи пользуются специализированными программами-калькуляторами. Точные результаты можно получить, если сделать соответствующий заказ в профильном проектном бюро. В качестве примера приведем основные этапы типового алгоритма расчета глубины фундамента ленточного типа под деревянным частным домом.
Вычисляют нормативную глубину (Нг) по формуле:
Нг = Пк × Тп, где
- Пк – почвенный коэффициент (для песка значение составляет 0,3);
- Тп – температурный показатель, который равен квадратному корню всех отрицательных среднемесячных температур за год (для Подмосковья – 4,77).
Например для Подмосковья: Нг = 0,3 × 4,77 = 1,43 м.
Полученное значение умножают на другой табличный коэффициент, который рассчитан с учетом условий внутри комнат и архитектурных особенностей. При поддержании температуры +20°C в помещении, которое примыкает к наружной части фундамента, принимается значение 0,4. Соответственно определяется уровень промерзания: Уп = 1,43 × 0,4 = 1,03 м. Ленточную конструкцию рекомендуют устанавливать на 0,15-0,2 м ниже.
Для обеспечения устойчивого положения необходимо сделать так, чтобы площадь опорной площадки фундамента (Пф), умноженная на несущую способность (Нс) определенного грунта была больше общего веса строения (Вс) вместе с оснащением: Пф × Нс > Вс.
| Параметры | Значения | |||
| Тип грунта, особенности | Песок, крупные фракции | Песок, мелкие фракции | Влажный песок | Твердая глина |
| Несущая способность (средняя плотность/после трамбовки) в кг на см кв. | 3,5/4,5 | 2/3 | 1,5/2 | 3/6 |
С помощью специализированного программного обеспечения можно быстро выполнить расчет с применением профессиональных методик и сложных формул
Самостоятельный выбор параметров
При самостоятельном строительстве без каких-либо геологических изысканий, расчёты следует проводить исходя из усреднённых ориентиров для конкретной местности застройки либо опираясь на практику соседних строений.
При выборе варианта глубины и толщины ленты следует исходить из того, что мелкозаглублённый фундамент для дома с газобетонными стенами, строящемся не на болоте, не на затопляемой местности и не на полюсе холода, – это самый экономичный вариант основания небольшого дома.
В практике проектирования советских времён даже солидные грамотные инженеры закладывали в расчёты немного большие, чем следовало по нормам, параметры прочности и надёжности, — «на всякий случай». Потому и стоят без капремонта временные бараки по 60-70 лет без капитального ремонта, вопреки нормативам эксплуатации в 30 лет.
Иными словами: застройщику необходимо сначала подсчитать примерный вес дома со всем его содержимым и толстым слоем снега на крыше. Это нагрузка на грунт. Далее – изучение табличных данных, беседа со строителем из соседнего дома, и примерный эскизный план фундамента уже сложится в голове. Затем контрольная консультация со знакомым профессионалом. И всё, приступаем к строительству.
