Коллекторно-смесительная группа
В разных схемах это оборудование может указываться по-разному. Где-то есть отдельно смесительный узел и коллектор. Где-то они объединены. Или есть только коллектор. Все это рабочие варианты, просто подобраны они для разных систем.
Различная комплектация и выполняемые функции
Смесительный узел: для чего и когда нужен
Как уже говорили, обычно теплый водяной пол — часть системы отопления. Причем, дополнительная часть. Основное тепло дают радиаторы. На них подается горячий теплоноситель. Вплоть до 95°С. Для теплого пола максимальная температура — 50°С. Чтобы понизить почти кипяток до просто горячей воды и нужен смесительный узел.
Смесительная группа — это регулируемая перемычка между подачей и обратным трубопроводом. С ее помощью в горячий теплоноситель от котла подается некоторое количество холодного. Таким образом понижается температура до заданного значения.
Смесительный и насосно-смесительный узел. Необходимая вещь для большинства систем водяного подогрева
В этот узел обычно включают и насос. Даже если есть насос в котле, на водяной теплый пол нужен свой. Это система с высоким гидравлическим сопротивлением. И чтобы обеспечить нормальное движение теплоносителя, требуется свой насос, способный преодолеть это сопротивление.
Всегда ли нужен смесительный узел? Не всегда. Он не нужен, если от котла или из стояка идет теплоноситель с требуемой температурой. Например, если стоит конденсационный газовый котел. Или есть стояк с теплоносителем +40-50°C. В таком случае просто ставят насос на подающий или обратный трубопровод. И это все.
Коллектор и его комплектация
Коллектор теплого пола (называют еще гребенка) выполняет сразу несколько функций. Основная — распределение теплоносителя по контурам на подаче и сбор его на приеме. С этим справляется самая элементарная труба с наваренными отводками. Вернее, два подобных устройства. К отводкам подключаются трубы. К одной — подача, к другой — обратка. Элементарное устройство.
Так выглядят коллекторные группы теплого пола
К необходимым компонентам этого узла также относятся два крана — на подающей и обратной гребенке. Через них система заполняется теплоносителем, а затем опрессовывается (при помощи специального устройства проверяется повышенным давлением). Через эти же краны теплоноситель сливается. Также очень желательно иметь тут манометр для контроля давления. Это то, без чего обойтись сложно.
Вроде с обоими узлами понятно. Но почему группа может называться коллекторно-смесительной. Потому что в большинстве случаев требуются оба этих узла. Ставить отдельно, один за другим — это дополнительные фитинги. А они всегда самые дорогие компоненты системы. А еще дополнительные соединения увеличивают риск протечки. Поэтому производители и делают в одном корпусе смеситель и коллекторный узел. И называют его соответственно.
Расходомеры
Такой вариант — просто труба с отводками — работает нормально только при условии, что все подключенные контура имеют одинаковую длину. Так рекомендуют делать специалисты. Но на деле получается так спланировать систему очень редко. А если контура будут разной длины, то греться они будут по-разному. Самым горячим будет самый короткий. Он будет иметь наименьшее гидравлическое сопротивление, так что большая часть теплоносителя потечет именно через этот контур. Самым холодным, соответственно, будет самый длинный.
Расходомеры — часть комплектующих, позволяющая сбалансировать гидравлическое сопротивление различных по длине контуров теплого водяного пола
Чтобы избежать подобной картины, на подаче ставят расходомеры, которые выравнивают гидравлическое сопротивление контуров. Они ставятся на каждый из контуров. Все что они делают — при необходимости уменьшают просвет, что повышает гидравлическое сопротивление. Таким образом выравнивается интенсивность движения теплоносителя по контурам различной длины.
Терморегуляторы
Есть еще одно устройство, которое ставят на отводки коллектора теплого пола. Это терморегуляторы. Могут быть ручные или с сервоприводами. Ручные вам придется крутить самостоятельно, а сервоприводы требуют наличия термостата с датчиком температуры, от которого тянут провода управления. Система получается более дорогая и сложная в установке, но и дает более высокий уровень комфорта. С таким устройством вы можете задавать температуру пола в каждой комнате независимо от других.

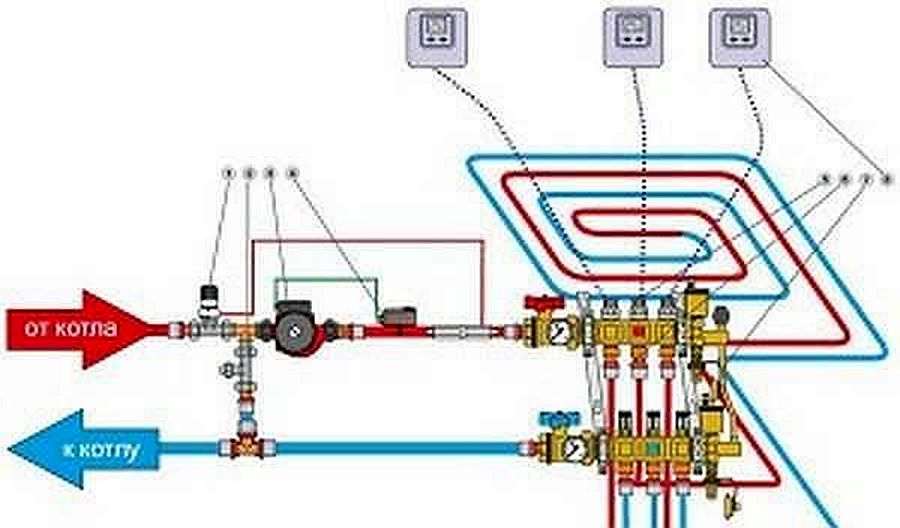

Устройство теплого водяного пола с возможностью автоматической регулировки его температуры
Контролировать при этом можно либо температуру пола (датчик устанавливается в стяжку), либо температуру воздуха. Последний вариант применяют, если теплый водяной пол является основным источником тепла.
Арматурная сетка
Самым недорогим элементом для крепления напольной водяной магистрали является арматурная сетка. Выбирают материал с ячейкой определённого размера. Он зависит от длины шага, с которым проводят укладку трубопровода: 10*10 см, 15*15 см.
Среди плюсов данного крепежа отмечают надёжность арматуры. Она служит дополнительным усилением для бетонной стяжки, которую формируют для водяного «тёплого пола».
- Трубы крепятся с помощью скоб или ленты. Скобы выполнены из термостойкого пластика. Они имеют шипы, направленные вниз; надёжно удерживают трубу на месте.
- Скобы устанавливают в определённом порядке на всей поверхности арматурной сетки. На нижней стороне у них находятся зацепы. С их помощью производится крепёж к арматуре. Шаг между скобами 30-40 см.
- В местах изгиба трубы необходимо расположить 3 скобы. Одна предназначается для удерживания трубы в центре, остальные обеспечивают определённый радиус изгиба.
- Контур выводят змейкой; ногой проталкивают трубу в крепёж. Используют мягкую обувь.
Вместо скоб магистраль укрепляют пластиковой лентой. На внутренней стороне она имеет зубцы. На конце находится петля. Ленту оборачивают вокруг трубы, заводят в петлю. При этом зубцы удерживаются за края петли, надёжно фиксируя контур.
Рекомендуем: Как проверить тёплый пол?
Работа более трудоёмкая. Пластик в этом случае соприкасается с арматурной сеткой. При использовании скоб изделие располагается на небольшом возвышении. Сетка остаётся внизу.
Описание мата «Пенощит» для теплого пола
Мат для водяного теплого пола «Пенощит» сегодня достаточно распространен. Его размеры равны 1000x1000x50 мм. Весит такое полотно 1 кг. Предназначается материал для укладки труб, диаметр которых достигает 16 мм. Маты представляют собой эффективное сочетание:
- плотной основы;
- эффективной теплоизоляции;
- удобной монтажной конструкции.
Основа подложки имеет толщину в 30 мм, она обеспечивает тепловую изоляцию между бетонной плитой и несущим перекрытием. Монтажные проемы располагаются на расстоянии в 50 см, с их помощью можно надежно зафиксировать коммуникации. Такие профильные маты для водяного теплого пола позволяют продлить срок эксплуатации труб, а расход при укладке будет соответствовать расчётному. Теплоизоляционный слой составляет 30 мм. Во время монтажа руки и ноги мастера будут с свободны, крепления и стяжки не потребуются, по матам можно передвигаться при работе.
Виды матов и их характеристики
Маты для водяного теплого пола практически во всех случаях изготавливаются из экструдированного пенополистирола. У этого материала масса положительных качеств:
- Низкая теплопроводность.
- Срок службы не менее 40 лет.
- Практически отсутствует водопоглощение.
- Отличная звукоизолция.
Применение матов для теплых водяных полов
Но вместе с тем, есть и парочка отрицательных свойств:
- Горючесть.
- Неустойчивость к действию растворителей.
С горючестью научились справляться. Чтобы пенополистирол признать пожаробезопасным, при его производстве, для вспенивания вместо воздуха используют углекислый газ. Но вот слабая сопротивляемость растворителям исправить не возможно. Поэтому производители помещают каждый такой мат в плёнку полиэтилентерефталата (ПТЭФ) или даже полиэтилена. При этом, под плёнкой оказывается и слой фольги, если таковая была на матах.
Для облегчения работ по укладке матов водяного теплого пола, некоторые производители, выпускают листы с замковой фиксацией. Крепление у таких плит напоминает соединение ламината.
Как-то разделить такие маты на группы, довольно проблематично. Ибо материал у них одинаковый, различаются только формы выпуска. И так, маты для теплых водяных полов бывают:
- Листовые
- Рулонные
Листовые маты, это пенополистирольные плиты, у которых с одной стороны сформированы двухсантиметровые выступы — шпеньки. Маты со шпеньками, называются «монтажные маты». Такой размер бобышек позволяет фиксировать между ними трубы, диаметром до 20 мм. Единого размера листа у них нет. Поэтому у каждого производителя свои типоразмеры и способы крепления одного листа к другому. В продаже встречаются «составные монтажные маты», например серия NP, у фирмы Oventrop. У таковых, верхний слой с выступами, имеет толщину основы всего несколько миллиметров. И его требуется настилать на уже уложенные плиты пенополистирола. С одной стороны это удобно, ведь можно подобрать толщину утеплителя по своим нуждам. Но цена на подобные изделия зашкаливает.
Квадратный метр монтажного мата фирмы Oventrop стоит 25 долларов, и это без теплоизолирующего слоя. Отечественный производитель отпускает свои изделия дешевле. У производственной фирмы «Формат», цельный монтажный мат площадью 1 м2, из пенополистирола толщиной 4 см стоит всего 400 рублей. При этом, российская фирма интегрирует на нижнюю часть мата пузырчатую плёнку, что кроме повышения качества тепло- и звукоизоляции, способствует более ровному прилеганию к черновому полу. И добавьте сюда замковые соединения на каждом листе.
Рулонные маты представляют собой такие же, только более узкие, листы, но наклеенные на полимерную матрицу. В результате, их можно скатывать в рулон. По внешнему виду, они напоминают гусеницу танка. Для фиксации полос друг с другом, у них по одному краю находится самоклеющаяся лента, а с другой оставлена плёнка для нахлёста. Такие маты для теплого пола уже не имеют выступов для фиксации труб, но на них нанесена разметка, с шагом 5 см. Соответственно и закреплять в них трубу можно при помощи:
- Монтажной ленты.
- Скобочных гарпунов.
- Клипс.
- Арматурной сетки.
Цены на рулонные маты тоже неоправданно высоки. Например, рулон фирмы «ROTH», обойдётся по 385 р/м2, это при толщине материала 3 см. Но к нему потребуются фиксаторы для трубы. Отечественный производитель «ROLS ISOMARKET», выпускающий продукцию под маркой «Energoflex», предлагает рулонный мат серии «EnergofloorТacker», по 353 р/м2, при толщине 3 см. У него же есть и монтажные маты серии «Energoflоor Pipelock», у которых вместо округлых шпеньков, на лицевой поверхности расположены фиксаторы причудливой формы. Листы размером метр на метр и толщиной 30 мм, стоят 965(!) рублей.
Этапы монтажа теплых водяных полов
1этап – установка технологического узла в коллекторный шкаф.
2этап – подготовка пола.
Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.
3 этап – укладывание демферной ленты.
Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.
4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.
В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.
5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.
Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров
Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация
Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.
6 этап – проверяем отопительную систему на герметичность.
Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.
7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.
Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.
Модификатор бывает жидким и сухим.
Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.
Виды покрытия
Водяной теплый пол используется в основном под плитку и керамогранит.
Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.
Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.
Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.
Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.
Поверх труб выкладывают ДСП, фанеру или ГВЛ.
Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.
Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.
Характеристики качественной подложки
Ламинатная доска – удовольствие красивое, эстетичное, но отнюдь не дешевое. Поэтому и сопутствующие материалы должны быть высококачественными. Не стоит использовать с дорогой, элитной доской бюджетные подложки – это может привести к плохим последствиям. Бывают случаи, когда в сочетании с некачественными материалами ламинатная доска попросту вздувается. Чтобы не ошибиться, необходимо знать, какими характеристиками должны обладать качественные материалы.
Итак, среди основных свойств выделяют звукоизолирующий эффект, функции выравнивания, нейтральность к веществам с содержанием щелочей, теплоизоляционные характеристики, стойкость к влаге. Также хорошее изделие «не нравится» различным домашним грызунам и насекомым – они не выбирают такой материал для обустройства гнезда или источника питания.
Кроме этого, хорошее изделие обладает характеристиками микровентиляции. Это свойство позволяет конденсату, который неизбежно будет скапливаться, испаряться. А еще подложка значительно снижает нагрузку, которая оказывается на замковое соединение ламинатной плиты.
Также при выборе материалов очень важна отражающая способность, высокая устойчивость к перепадам температур, пароизоляция, стойкость к различным деформациям, экологичность и простота монтажа.
Не стоит думать, что изделие для теплых полов больше нельзя нигде применить в строительстве. Подложка – это полностью универсальное решение, которое можно использовать с паркетными полами и обычным ламинатом.
Звукоизоляционные свойства
Когда люди ходят по ламинатному полу, то можно услышать громкий ударный шум. Виной всему – особенности монтажных технологий, а также небольшая толщина досок финишного покрытия. Зачастую, толщина составляет около 8 мм.
Доска пружинит под ногами и все звуки отлично передаются по принципу мембраны. Для того, чтобы эти удары гасились, используют подложку. В строительных магазинах сегодня предлагают ламинатные плиты, которые уже оснащены подложкой, однако такие доски стоят достаточно дорого. Рулонные, либо же листовые материалы – это гораздо более выгодное приобретение с точки зрения экономии. Что касается способностей к шумоизоляции, то у разных видов материалов они различные. Точные характеристики производители указывают на упаковке.
Выравнивающие свойства
Зачастую, теплый пол устанавливается в бетонную стяжку. Даже при идеальной отделке стяжка получается далеко не всегда настолько ровная, как того требует ламинат. На голую стяжку такое финишное покрытие укладывать просто нельзя. Из-за нагрева пола доска просто вздуется. Также, если уложить ламинат на голый пол, в зонах неровностей на стыках доскок могут появиться зазоры.
Подложка на основе пенополистирола может сгладить эти дефекты чернового пола, но применение такой подложки под ламинат для теплого пола будет избыточной. Это недопустимо, ведь таким образом со временем могут повредиться замки на досках.
Влагоизоляционные характеристики
Ламинат практически не переносит воздействия влаги. Длительное воздействие очень негативно влияет на это финишное покрытие. Укладка должна проводится на уже полностью просохшую стяжку. Подложка позволит защитить покрытие от воздействия влаги и конденсата и создаст под доской отличный микроклимат.
Характеристики теплоизоляции
Следует знать, что подложки являются отличным теплоизолятором. Вместе с теплым полом такие изделия будут очень эффективны, а вот без него – поверхность пола будет плохо прогреваться.
Советы по выбору
Наиболее важные показатели утеплителя — уровень гидроизоляции, стойкость к динамическим и статическим нагрузкам
Важно также подобрать правильный диаметр труб и учесть особенности комнаты, где будет располагаться система отопления
Рулонные изделия не рекомендуются для монтажа на цокольных этажах, так как имеют низкое значение гидроизоляции. При использовании этого материала в многоквартирных домах существует риск затопить соседей при протечке труб, ведь маты не смогут удержать воду. Фольгированные и листовые маты хорошо блокируют влагу и сохраняют тепло в помещении.
Высокие нагрузки выдерживают профильные изделия на основе пенополистирола с показателем плотности 40 кг/м³. Этот параметр также имеет высокое значение у плоских и фольгированных матов.
Если конструкция водяного теплого пола уже занимает достаточно места по толщине, то следует выбирать более тонкие маты, например, рулонные варианты, чтобы вся система не занимала слишком много пространства комнаты.
Теплый пол электрический: как выбрать систему обогрева
В настоящее время существует два способа нагрева поверхности: с помощью электрических кабелей или пленочных элементов из смеси карбона, которые располагаются на специальной полимерной подожке. Они отличаются принципом работы, конструкцией и эксплуатационными параметрами и в первую очередь:
- способом монтажа: греющий кабель укладывается с расчетным шагом. Это значит, что уменьшая шаг, кабельный пол можно применять для дополнительного обогрева достаточно холодных помещений либо как основное. Что же касается матов, то кабель в них уже изначально зафиксирован в виде змейки на сетке из капрона.
- высотой поднятия. Секции укладывают в стяжку из цементно-песочной смеси в 3–5 см, тогда как маты можно покрыть слоем минимальной высоты. Более того, нередко их интегрируют в слой клея для плитки, благодаря чему площадь покрытия прогревается за довольно короткий промежуток времени..
Какой электрический теплый пол выбрать – вопрос, зависящий от многих факторов, субъективных и объективных. Проведем небольшой сравнительный анализ.
Они представляют собой конструкцию, основой для которой служит жила из материала с высоким показателем электрического сопротивления. При прохождении через нее тока определенной величины происходит нагрев поверхности. Полученное тепло передается в окружающую среду через защитную оболочку из полимера. Он должен быть стоек к высоким температурам, иметь достаточную гибкость и прочность.
Совет
В зависимости от толщины жилы изменяется значение номинальной мощности, которой может обладать электрический теплый пол. Характеристики подбираются по параметрам помещения – тепловым потерям, наличию другой системы отопления.
Типичная конструкция электрического теплого пола показана на рисунке:
При выборе следует обращать внимание на основные технические и эксплуатационные характеристики:
- Номинальная тепловая мощность Вт/м².
- Ширина готового мата. Стандартное значение – 50 см.
- Тип нагревающего кабеля – одножильный или двужильный.
- Общая площадь мата.
- Комплектация. Стандартно в нее могут входить гофрированная трубка для монтажа термодатчика и инструкция по эксплуатации. В некоторых случаях возможно наличие простого терморегулятора.
Греющие секции:
- более гибкие при монтаже в плане «обхода» участков, используемых под мебель и оборудование, в комнатах неправильной формы;
- имеется широкий выбор мощности греющих кабелей и секций;
- стоимость их довольно низкая.
Однако сам процесс монтажа кабеля связан с определенными сложностями, не говоря уже о потере высоты помещения и дополнительных затратах на утепление и толстую стяжку.
Во время монтажа важно рассчитать расстояние между витками кабеля. Для упрощения этой задачи можно выбрать уже готовые изделия – нагревательные маты
На полимерную сетчатую основу в заводских условиях закрепляют кабель с определенным шагом. Такие модели дают возможность быстрой установки в помещениях стандартной прямоугольной формы.
Нагревательные маты удобны и просты в монтаже для помещений, имеющих форму правильной геометрической фигуры, и незначительно уменьшают их высоту. Но при этом стоят они дороже, чем кабельная секция той же мощности, на порядка 25–30%.
Виды матов
Всего производятся четыре типа матов, для монтажа под водяные теплые полы. Все они имеют индивидуальные особенности и созданы для монтажа в конкретных условиях. К пенополистирольным матам относятся:
- Рулонная подложка;
- Пенополистирольные плиты;
- Полистирол с фольгой;
- Пенополистирольные маты с «бобышками».
Выбор утеплительного мата зависит от особенностей помещения и нагрузки, которую нужно будет выдерживать. Следует учитывать, что плиты имеют разную толщину.
Рулонная подложка
Все специалисты сходятся во мнении, что рулонную подложку можно назвать утеплительным материалом с большой натяжкой. Причиной этому ее небольшая толщина от 2 до 10 мм. Поэтому сфера использования данного материала довольно ограничена.
Такой тип утеплителя используется только в тех случаях, если он укладывается как вспомогательный материал или если теплый пол используется крайне редко.
Категорически не рекомендуется монтаж рулонного утеплителя над подвалами или другими неотапливаемыми площадями. Их эффективность в таком случае будет равняться нулю.
Рулонная подложка не очень удобна и при монтаже. Для ее укладки потребуется специальный скотч, а при установке труб теплого пола их необходимо дополнительно крепить к полу.
В единственном оправданном случае стоит использовать рулонную подложку под теплый пол – это когда архитектурные особенности помещения не позволяют подымать уровень пола.
В целом такой вид утеплителя используется под теплый пол крайне редко и большинством специалистов не рекомендуется из-за его малой эффективности.
Пенополистироловые плиты
Для изоляции теплого пола хорошо подойдут пенополистироловый плиты, которые можно поделить на два вида. Более дешевый вариант – это обычный пенопласт. Если выбор остановился на этом варианте, то следует помнить, что плотность утеплителя не должна быть меньше чем 35 кг/м3. Такие требования необходимо соблюсти для уверенности, что подложка не прогнется или лопнет под тяжестью конструкции.
Более прочный, но и более дорогой утеплитель – это плиты из экструдированного полистирола. Этот материал имеет ячеистую структуру, отлично выдерживает нагрузки, имеет хорошую прочность.
Чтобы получить еще больший теплоизолирующий эффект, на плиты сверху можно монтировать рулонную подложку.
Каждая плита имеет специальные замки, которые облегчают процесс монтажа утеплителя. Если купить утеплитель с уже сделанной разметкой, то это облегчить укладку труб на изоляцию.
Пенополистирол с фольгой
Эти утеплительные маты для теплого пола изготавливаются также из пенополистирола. Они бывают двух видов:
- Панели, соединенные между собой сплошной фольгированной пленкой. При монтаже такой утеплитель раскладывается по поверхности;
- отдельные маты, имеющие специальные замки по сторонам. При укладке плит они соединяются между собой с помощью пазов на замках.
На такие панели наносится координатная сетка, позволяющая быстрее сориентироваться при укладке трубы или нагревательного кабеля.
Для крепления теплого пола используют скобы или арматурную сетку.
Пенополистироловые маты с «бобышками»
Этот вид утеплителя был специально придуман для укладки под теплые полы. По текстуре – это тот же пенополистерол в плитах, которые имеют на одной стороне специальные выпуклости, прозванные «бобышками».
Выступы, в зависимости от фирмы производителя, по форме могут сильно отличаться и расположены один от второго на определенном расстоянии. Такая конструкция предназначается для фиксирования водяной трубы на поверхности утеплителя и не требует дополнительного крепления.
Высота бобышки составляет 20-25 мм, что позволяет без проблем крепить трубу 20 мм, являющуюся типичной при укладке водяного теплого пола. По высоте вся плита может составлять 40 — 50 мм.
Плиты имеют соединения с замками, обеспечивающие хорошую герметичность утеплителя, поэтому на нее можно укладывать стяжку любого типа. Еще одним достоинством такого вида матов для теплого пола является звукоизоляция. Они позволяют уменьшить показатели шума до 25 дБ.
Облегченная система водяных полов
Помимо обычной схемы устройства водяных полов со стяжкой из бетона существует и другая – «сухая». Она используется при устройстве таких полов в строениях с деревянными перекрытиями, когда капитальный ремонт невозможен.
Основным – опорным слоем такой отопительной системы являются полистирольные плиты или ДСП, на которые укладывают теплораспределительные пластины из металла. Несущий слой — гипсоволоконные листы (ГВЛ). Эта система имеет следующие преимущества: небольшой вес, тонкость, быстрота укладывания, экономичность. Монтаж теплого пола этого типа производят при:
- укладке полового покрытия поверх старого;
- небольшой высоте помещения;
- сокращенных сроках монтажа;
- труднодоступности ремонтируемых помещений.
Недостатками таких полов являются:
- меньшая теплоотдача, что часто приводит к необходимости устройства дополнительной системы отопления в холодных климатических зонах;
- достаточно высокая стоимость теплораспределительных пластин.
Сухая система теплого пола, видео:
Оборудование для регулировки теплых полов
Нередко бывает так, что такая отопительная система не работает. Причины неполадок может выяснить только специалист. Для нормальной работы теплых полов используют специальное регулирующее оборудование. К нему относятся:
1. Распределительный коллектор для теплого пола. Он отвечает за эффективное движение теплоносителя по всем контурам. С помощью таких управляющих устройств, как термостатические головки и электротепловые приводы теплый пол четко реагирует на внешние параметры (температура на улице, открывание форточки).
В отапливаемых помещениях устанавливается термостат, управляющий несколькими тепловыми приводами. Современный терморегулятор для теплого пола обладает функцией программирования различных режимов работы отопительной системы.
2. Смесительный узел для теплого пола (узел регуляции), состоящий из 2 главных элементов:
- насоса, осуществляющего циркуляцию горячей воды;
- регулирующего клапана, подпитывающего пол теплоносителем заданной температуры.
Схема подключения терморегулятора к теплому полу может быть отдельной или выполняться от электрощита. Установка оборудования должна быть произведена компетентным человеком.
Использование керамических покрытий
Самый лучший вариант покрытия для такого типа подогрева полов – это плитка керамическая. Она даже при сильном нагреве остается самым экологичным материалом среди всех используемых для заключительного этапа отделки пола. Также она даже при многократном цикле «нагревание-остывание» не разрушается, обладает максимальными показателями влагостойкости, легко чистится. Кстати, высокая скорость нагрева может быть и минусом использования керамики – не всегда оно является для ног полезным. Плитка как финишное покрытие для водяного пола – оптимальный вариант для тех, у кого постоянно мерзнут ноги и кто часто простывает.
Теплый пол под плитку
В целом же, плитку такого типа можно укладывать в абсолютно любых помещениях, если она устраивает собственника как покрытие. Стоит помнить, что теплые полы обычно обустраиваются там, где контакт ног и пола длительный.
Плитка поверх теплого пола
Однако керамическую плитку выбирать надо с умом. Например, если в помещении полы не будут испытывать значительной нагрузки, то можно укладывать плитку достаточно тонкую. При этом получится добиться максимальной температуры
Рекомендуется при выборе материала обратить внимание на следующие показатели
- Твердость материала. Она характеризуется так называемой десятиступенчатой шкалой Мооса. В квартиру можно приобретать плитку, относящуюся к 5-6 классу твердости.
Водопоглощение. В помещениях, где уровень влажности высокий, укладывается плитка с самым низким значением – не более 3%, для остальных, за исключением кухни, этот параметр может быть любой. Для кухни же рекомендуется использовать плитку со значением водопоглощения, равным 6%.
- Устойчивость к износу. По этому показателю плитка делится на 5 классов. В помещениях, где воздействие на пол незначительно, можно положить плитку 2 класса, а в остальных комнатах лучше использовать материал 3 или 4 класса.
- Устойчивость к воздействию химических реагентов. Любая плитка сама по себе – материал достаточно прочный в этом отношении, но особенно актуален данный показатель для полов в гараже, в кухне, в ванной.
Теплый пол под плитку
Также обращается внимание и на пористость материала. Специалисты не советуют использовать материал низкой плотности
Укладка плитки производится на водяные полы таким образом: обустраивается сама система подогрева, которая затем заливается стяжкой на основе цемента. Далее плитка укладывается в соответствии с выбранным рисунком и при помощи специального клея приклеивается к поверхности высохшей стяжки
Важно проверить ровность чернового основания при помощи горизонтального уровня. Включать систему можно только после окончательного высыхания клея, иначе можно испортить качество работ по укладке покрытия пола
Укладка теплого водяного пола под плитку
