Лестница на металлических косоурах

Компактные лестницы на косоуре с поворотом 90ᵒ (угловые)

Часто владельцы загородных домов сталкиваются с проблемой ограниченности пространства для того, чтобы разместить прямую лестницу.

В таких типах конструкций предусмотрены промежуточные площадки, однако, чаще всего их заменяют забежными ступенями,чтобы сэкономить пространство

Строительные нормы гласят – в подъеме не должно быть более 18 ступеней.

В силу этого, люди предпочитают создание ломанных конструкций, например, лестницы в зигзагообразном плане.

Мастера предоставляют советы по поводу размещения лестницы, которая не будет занимать много места в доме:

Монтаж лестницы в таком месте жилища, где реже всего бывают хозяева.
Создание доступных подступов к лестнице.
Пользоваться забежными ступенями менее удобно, чем лестничными площадками

Это важно, если лестница будет создаваться самостоятельно.
Выгоднее изучить сначала варианты проще.
Немаловажен учет того, что лестница будет служить не только средством передвижения хозяев, но и средством переноса мебели, например.
Выбирать нужно конструкцию закрытого типа, если пространство под лестницей будет эксплуатироваться. Лестница открытого типа визуально расширяет пространство – ее лучше будет использовать в часто посещаемой комнате.
Чтобы установить лестницу из металла в доме из дерева, нужно выждать некоторое время для того, чтобы дом дал усадку

Иначе, целостность конструкции может быть нарушена.
Следует убедиться в возможности создания отверстия в потолке для выхода на чердак – крайне сложно устроить лестничный проем в плите из монолита.

В случае самостоятельного конструирования лестницы, необходимы знания об особенностях и типах элементов конструкции, а также о базовых правилах изготовления.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Лестничные косоуры. Описание конструкций

По своей форме косоуры делятся на:

  • Прямые,
  • Ломаные,
  • Винтовые.

Прямой вид легче всего исполнить. Построить такую лестницу можно своими руками.

Если планируется ломаный вариант, несколько маршей располагают перпендикулярно друг к другу.

Привлекательные винтовые сооружения достигаются путем закругленной формы опоры.

Для лестниц можно использовать разное число косоуров:

  • 1 косоур. Центральная опора держит на себе легкую и небольшую конструкцию.
  • 2 косоура. Располагаются по бокам сооружения.
  • Или 3 косоура. Такое количество косоуров необходимо при большой ширине и нагрузках лестницы.

Для строительства лестницы на одном косоуре необходимо предварительное согласование с органами строительного контроля по ее возведению.

Сегодня существует немало вариантов лестниц на косоурах. Фото конструкций в различном исполнении можно найти в интернете. Традиционными материалами для изготовления косоуров являются дерево, металл и бетон.

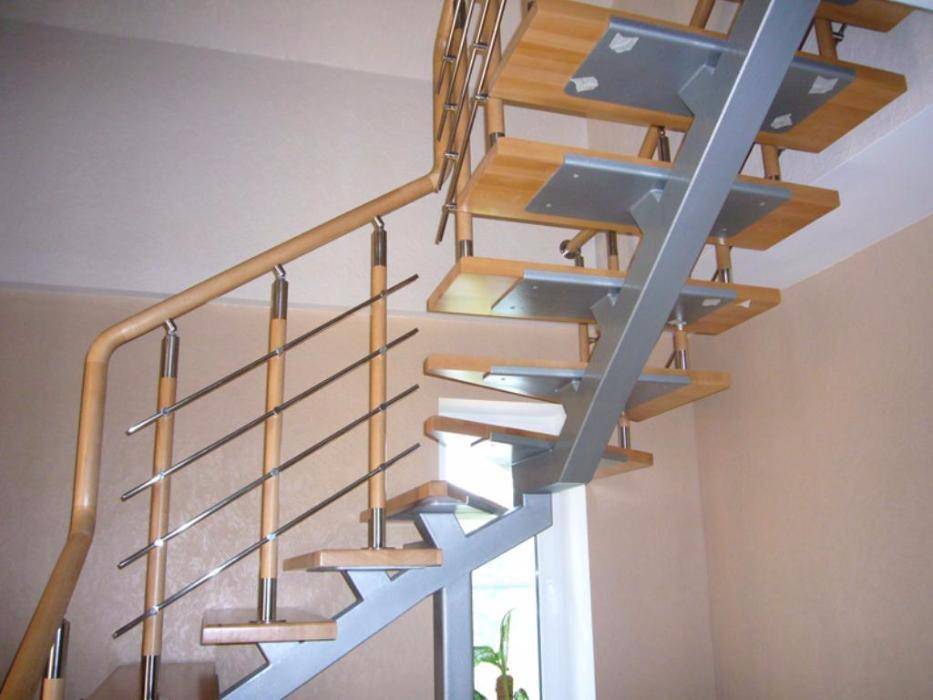

Лестница на металлическом косоуре

Все большую популярность в индивидуальном домашнем строительстве приобретает такой элемент интерьера как лестница на профильной опорной балке – косоуре (фото). В отличие от каркаса типа тетива, где ступенька вставляется в паз, косоур имеет сверху «гребенку» из дополнительных деталей, на которые опираются ступени. Такая конструкция делает видимыми торцы ступеней, которые также можно использовать для дополнительного декорирования.

Преимущества лестниц на металлическом косоуре

Какими же еще преимуществами обладают конструкции на металлических опорных балках перед традиционными деревянными и конструкциями других типов?

Конструкции на металлическом каркасе легче деревянных. Это может показаться странным, ведь сталь тяжелее дерева. Все так, однако, сталь имеет намного большую несущую способность, поэтому для удержания одной и той же массы конструкции требуется более массивный деревянный каркас.

Занимает мало места

  • Благодаря своим прочностным характеристикам такие конструкции дают простор для оформления и дизайна, так как способны выдержать массу большого количества декоративных элементов.
  • Лестницы на металлических косоурах универсальны. В частности можно монтировать конструкции большой крутизны, с малой вертикальной проекцией марша, что особо полезно для помещений ограниченной площади, как на фото.

Металлический каркас не подвержен деформациям из-за колебаний влажности и обладает большой долговечностью, в то время как деревянные балки со временем могут прогибаться даже под собственным весом.

Виды лестниц на металлических опорных балках

По количеству опорных деталей различают конструкции:

На одном косоуре

Такие обычно монтируют внутри домов, между этажами, так как визуально они занимают гораздо меньше места, чем классические конструкции. Бывают варианты с центральным или боковым расположением опорной балки. Особой легкостью и изящностью отличаются разновидности с боковым пристеночным расположением опоры. Если при этом ступени сделаны из прозрачного материала, стекла или пластик, то создается впечатление, будто идущий парит в воздухе.

На двух косоурах

Варианты с двумя параллельными опорами, подпирающими боковые части ступеней, являются самыми распространенными и массовыми. Применяются для межэтажных и наружныхконструкций в домах, административных зданиях и на предприятиях, а также для наружных цельнометаллических пожарных лестниц.

На более чем двух косоурах

Такие конструкции довольно редки и применяются для чрезвычайно широких маршей парадных лестниц театров, гостиниц, выставочных комплексов, конференц-залов.

Также различаются способы изготовления опорных балок:

  • За основу берут цельный прокатный профиль, на который сверху накладывают и закрепляют (обычно сваркой) «кобылки», на которые устанавливаются ступени. В варианте с одной центральной опорной балкой кобылки наращивают пластиной. Это наиболее простой и распространенный метод изготовления опорных балок.
  • Опорную балку изготавливают из заготовки большего диаметра, стачивая методом фрезеровки «лишний» металл, оставляя «гребенку» для ступеней. Такой способ производства более затратен по металлу и применяется когда опорной балке необходимо придать большую прочность.

Ступенчатая фигурная опорная балка, которая сваривается (реже отливается) сразу с учетом установки ступеней. Это наиболее затратный метод изготовления, однако именно он дает наилучшие результаты как по прочности, так и по внешнему виду.

Конкретный вид косоура выбирается в зависимости от специфики условий строительства и поставленных задач, а также требованиям к прочности. Так в случае строительства лестниц на производственных объектах, эстетика отходит на второй план, а во главу угла ставится выдерживаемый вес.

Способы, как сделать лестницу на тетивах своими руками

Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.

Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.

Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.

Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.

Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками — тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми — в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.

Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.

Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.

Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.

Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.

По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.

Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».

Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.

Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.

Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.

Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.

Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы — пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.

Посмотрите видео «Лестница на тетивах», где показаны различные способы установки таких конструкций:

https://youtube.com/watch?v=2YSwsjJWhiQ

Требования к конструкции

Для удобного использования лестницы ее конструктивные особенности должны отвечать усредненным эргономическим характеристикам пользователей и конструкции здания. Стандартные принятые в строительстве термины, описывающие конструкцию лестницы:

  • ступень – опорная поверхность для ноги. Ступени бывают прямыми (ширина одинакова по всей длине), забежными (ширина по внешнему и внутреннему краю различаются, нормальная ширина сохраняется по центральной линии подъема), имеют нормальную или измененную высоту и ширину. Выделяют консольные, закрепленные посредине или с обеих сторон варианты. Ступени состоят из проступи (горизонтальная часть) и подступенка (вертикальная часть, расположенная между двумя проступями). СНиП нормирует ширину проступи и подступенка для жилых помещений 30 и 18 см соответственно, для чердачных и подвальных – 26 и 17,1 см;
  • лестничный марш – ряд ступеней, идущих с постепенным повышением, связывающий две площадки (два этажа);
  • косоур — наклонная балка, на которую укладываются ступени, может быть один, два или более, в зависимости от ширины и нагрузки конструкции;
  • тетива – наклонная балка аналогично косоуру, но крепление ступеней идет не сверху, а сбоку, с помощью пазов или крепежных элементов;
  • больцы – металлические (обычно) элементы, соединяющие ступени в единую конструкцию;
  • опорный столб – центральная часть винтовой лестницы, на которую опираются одним концом или в которую вмонтированы консольные ступени;
  • лестничная шахта (проем) – ограниченное несущими стенами пространство в здании, где располагаются лестничные марши;
  • перила – ограничивающие лестницу с внешней и/или внутренней стороны элементы, используются для опоры при движении, обеспечивают безопасность эксплуатации. Могут быть функциональными или декоративными, состоят из поручней и стоек. При оформлении декоративной деревянной конструкции опоры поручней называются балясинами, а ряд перил с одинаковым углом наклона – баллюстрадой;
  • лестничная площадка – разделяет марши лестницы, может быть только на этажах или межэтажной;
  • уклон лестницы – отношение к ширине проступи, выражается дробным числом или в градусах (реже в процентах).

При выборе размеров конструктивных элементов лестницы, следует учитывать не только конфигурацию помещения, но и комфорт использования. При этом расчет лестницы на второй этаж ведется на основании таких параметров:

  • нагрузка на конструкцию – 180…220 кг на ступень, не менее 100 кг на перила. При активном использовании подъема или весе пользователей выше нормы прочностные параметры лучше увеличить;
  • высота ступени. Данные СНиПа (30 см) основаны на том, что для человека удобным является подъем в пределах 15…20 см, то есть четверти шага (для взрослого человека среднего для европейцев роста нормален шаг длиной 60…80 см);
  • ширина проступи – стандарт в 30 см основан на среднем размере ступни (26…32 см) и данных о том, что для комфортного опирания требуется размещение 90% площади ступни на проступи;
  • угол наклона лестницы. Средний, принятый для домашнего и общественного пользования, параметр составляет 26…33 градуса исходя из оптимальных размеров проступи и подступенка (ниже приведена схема, как сделать лестницу с учетом оптимального угла);
  • ширина конструкции – 90…100 см. Данные приняты с учетом возможности разойтись на спуске/подъеме двум людям, пронести габаритные вещи;
  • высота прохода – не менее 200 см. «Психологический минимум», то есть спокойно воспринимаемое человеком расстояние от макушки до свода (проема) составляет 10…20 см.

Также при выборе конструктивных элементов необходимо учитывать соответствие дизайна изделия общему стилю оформления здания изнутри, возможности отделки и использование подходящих материалов.

Основные элементы

Основные элементы деревянных лестниц

Лестницы в своих домах представляют собой один или несколько пролетов. Они могут соединять этажи напрямую либо иметь в своей конструкции межэтажную площадку.

Перед сборкой деревянной лестницы, нужно подробно изучить устройство марша. Все его составляющие выполняют определенные функции:

Косоур. Этот элемент представляет собой опорную балку с вырезанной гребенкой. Здесь устанавливаются подступенки и ступеньки.

Тетива. В некоторых случаях (например, когда одна сторона лестницы прислонена к стене) выполняет роль опоры, как и косоур. Этот элемент подлежит тщательной разметке, чтобы ступеньки лежали ровно и на одном уровне.

Ступень — неотъемлемый элемент любой лестницы, который крепится к одной из описанных выше балок.

Подступенок — часть лестницы, главная задача которой — поддержание центра ступеньки. Не является обязательным элементом.

Опорные столбики. Эти элементы устанавливаются по нижним и верхним углам лестницы, используются как основания для перил.

Балясина. Предназначена для бокового ограждения, используется в качестве опоры для поручней.

Перила (поручни). Нужны для удобного и безопасного подъема человека по лестнице. Устанавливаются на опорные столбики и балясины.

Дистанционная втулка. Этот элемент устанавливается в том случае, если у лестницы несколько пролетов.

Как сделать косоур своими руками: пошаговая инструкция

Выполнить своими руками установку косоуров не так сложно, как представляется, на первый взгляд. Ниже представлена пошаговая инструкция по монтажу опор из дерева, металла и бетона.

Из дерева

Для деревянного подъема зачастую устанавливаются два крепежных элемента. Первое, что нужно сделать в данной ситуации, – рассчитать толщину дерева. Это влияет на надежность конструкции, поскольку чем она больше, тем большую нагрузку должны выдерживать опоры. Если на подъеме не предусмотрена кобылка, выполняйте пошагово следующие этапы:

  1. Нужно пометить, где будут находиться вырезы.
  2. Далее электролобзиком аккуратно выпилите намеченные фрагменты дерева.
  3. Нужно решить, какого размера будут ваши ступени. В зависимости от этого числа, крепление может находиться как в глубине ступени, так и возле его края.

Из металла

Данный вариант является более долговечным, по сравнению с предыдущим. Для этого нам понадобится металлопрофиль или труба. Поскольку данный материал достаточно крепкий, одной опоры в центре будет более чем достаточно

Впрочем, не менее важной деталью является качество выполненных соединений деталей подъема. Произведите необходимые расчеты для определения количества материалов, которые следует приобрести

Самым простым и надежным вариантом металлической опоры, выполненной своими руками, является установка цельной трубы. При ее отсутствии можно для более надежной сцепки сварить несколько одинаковых частей металлического профиля. При таком соединении швы прочно заделываются, что никак не влияет на их внешний вид.

Изготовление бетонного косоура

Традиционно, бетонные опоры устанавливаются в многоэтажных многоквартирных домах при массовой застройке. В таких случаях ступени и косоуры представляют собой единую конструкцию. В последнее время бетонные опоры все чаще стали применяться в квартирах. Зачастую они все также неделимы со ступенями. Если же это две разные части, они представляют собой балку с ребристыми поверхностями. Она крепится на опоры с помощью железных штырей, заливается бетоном, и только после этого крепятся металлические ступени.

Лестница является одновременно и стильным, и практичным элементом декора. В маленьком пространстве она невозможна без установки косоура. Если вы решили выполнять все работы по его монтажу самостоятельно, не спешите, внимательно изучите все нюансы, выполните необходимые расчеты и принимайтесь за работу. Эта работа не так страшна, как может показаться, на первый взгляд.
