Мансардные крыши частных домов: виды, варианты, устройство

Проект ломаной крыши и ее монтаж

Проект мансардной крыши предполагает включение таких разделов, как:

• перечень требуемых материалов в полном объеме и отдельно для каждого узла;
• чертеж формы кровли с указанием размеров каждой детали и углом наклона скатов;
• сведения о теплоизоляции мансарды, а также о планируемых коммуникациях, то есть водопровод, электрика и так далее;
• расчет стропильной системы, с определением сечения стропил, размера балок перекрытия и прочих важных конструктивных элементов.

Если самостоятельно произвести расчеты кажется сложной задачей, то оптимальным вариантом будет заказать проект в специальной организации. Имея план, можно переходить к закупке материалов и к монтажу конструкции. Ломаная мансардная крыша своими руками предполагает выполнение 7 основных этапов.

1. Монтаж мауэрлатной балки.
2. Установка стоек на каждую балку перекрытия – это опоры для стропил.
3. Монтаж верхних стропильных ног.
4. Фиксация подкосов.
5. Установка нижнего ряда стропил.
6. Укрепление конструкции специальными подпорками и стяжками.
7. Монтаж обрешетки с шагом, соответствующим запланированному кровельному покрытию.

Когда стропильная система завершена, а также произведен монтаж финишного декоративного материала, можно переходить к процедурам утепления мансардной крыши. Качественная теплоизоляция предполагает наличие следующих слоев:

• гидроизоляция;
• утеплитель;
• пароизоляция.

Паро- и гидроизоляцию лучше всего выполнять из мембранного материала. Такое изделие следует монтировать сплошным слоем, чтобы не допустить проникновения влаги внутрь дома и пара из помещения к утеплителю. При этом пароизоляция монтируется изнутри мансарды, а гидроизоляция устанавливается под кровельным покрытием

Так как стыков при монтаже не избежать, то важно делать достаточный нахлест пленки, а также использовать скотч для ее полной герметизации. В качестве утеплителя можно использовать плитный материал, который максимально просто монтировать

Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока

Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции. Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды

Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока. Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции. Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды

Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды.

Видео по теме:

Что такое мансарда и как она появилась

В XVII веке французский архитектор Франсуа Мансара стал использовать в разработке проектов высокие крыши. Это позволяло достичь необходимых визуальных эффектов, создать красивый дизайн здания. Помещение под высокой крышей получилось довольно просторным и архитектор предложил использовать его в качестве комнаты для не слишком именитых гостей или обслуживающего персонала. В XVIII веке мансарды получили широкое распространение в России, например, в Санкт-Петербурге многие здания были оснащены просторными мансардами, крышей сложной формы. В дальнейшем преимущества таких конструкций стали более популярны.

Мансарда делает здание более функциональным

Мансарда представляет собой жилое чердачное помещение, расположенное под высокой кровлей. Эта площадь чаще всего занимает всё свободное пространство под крышей, но возможны и варианты, в которых комната размещена только на определённой части чердака. Высота стен наклонного потолка часто не превышает 1,5 м, а далее начинается угол ската кровли. Конструкции могут быть различными, но всегда мансарда требует определённого обустройства, предполагающего утепление, оборудование жилой зоны.

Когда нельзя и когда можно делать мансарду

Обустроенная и комфортная мансарда — это дополнительное жилое помещение в доме. При этом существуют ситуации, когда невозможно сделать чердак жилым и уютным помещением. В таких случаях возникают существенные проблемы и помещение может быть неудобным в эксплуатации.

Мансарда может быть очень небольшой, но для обустройства важно учитывать определенные требования

Создание жилого помещения на чердаке осложнено или невозможно в следующих ситуациях:

• если высота потолка в наиболее высокой точке составляет менее 2,4 м;
• слишком низкое, затрудняющее передвижение расположение горизонтальных стяжек стропильной системы;
• если стропильная система и перекрытия слишком лёгкие и не подходящие для обустройства жилого пространства на чердаке;
• обустройство мансарды в уже готовом доме, что требует разбора кровли.

Лучшим вариантом является проектирование дома сразу с мансардой. Это позволяет предусмотреть все особенности чердачного жилого помещения и сделать крышу с оптимальными параметрами. Если же дом уже построен, а кровля имеет достаточную высоту и выполнена из прочных материалов, то сделать мансарду можно в готовом строении. Конкретного варианта обустройства в таком случае не существует, так как все зависит от индивидуальных особенностей готовой кровли, прочности чердачных перекрытий и других факторов.

Особенности конструкции

Для сооружения мансарды в строящемся доме следует правильно оборудовать крышу. При этом конструкция мансарды состоит из несущих элементов кровли и чердачного перекрытия, а для полного обустройства проводятся утепление, гидроизоляция и отделочные работы.

Обустройство чердака под мансарду требует тщательности

Для того чтобы чердачное помещение стало комфортной жилой комнатой важно предусмотреть наличие в конструкции кровли всех необходимых слоёв. Обязательно при строительстве крыши размещают следующие слои:

• пароизоляция, которая необходима для отведения лишней влаги из помещения наружу. Для этого используется специальная плёнка, которая крепится на обрешётку, зафиксированную на стропильной системе;
• утеплитель, обеспечивающий сохранение тепла внутри помещения. Материал должен быть негорючим, долговечным и практичным в эксплуатации;
• гидроизоляция, выполняющая функцию защиты помещения и несущих элементов от влаги, поступающей снаружи;
• вентиляционный зазор необходим для сохранения кровли и предотвращения гниения. Высота вентзазора составляет 45–50 мм, а расположено это вентиляционное пространство между гидроизоляцией и внешним кровельным материалом.

Перед строительством дома с жилым чердачным помещением создаётся проект, в котором содержится вся важная информация о будущем сооружении. Проект предполагает наличие подробного чертежа всего дома и мансарды в частности. Дополнительная информация содержит данные об используемых материал, параметрах помещения.

Для любой мансарды нужен подробный план-проект

При проектировании учитывается множество факторов. Например, вариант обогрева чердачного помещения, климатические условия, назначение комнаты. Это позволяет сделать мансарду, максимально соответствующую условиям эксплуатации и отвечающую современным требованиям комфорта.

Завершаем работу

После того, как создан каркас, стоит определиться, как утеплить мансардную крышу. Изнутри к стропильной системе прикрепляется пароизоляционный материал. Для крепления пользуйтесь специальными строительными скобами.

В качестве утеплителя чае всего используется минеральная вата, которую нужно плотно разместить между стропилами. Закрепить утепляющий материал можно при помощи обрешетки.

Чтобы защититься от влаги к стропильной системе (внешней стороне) крепиться гидроизоляционный материал. В качестве гидроизоляции можно использовать полиэтиленовую пленку.

Далее можно приступить к последнему этапу – уложить финишное покрытие. Самым популярным материалом для кровли считают металлочерепицу, но вы можете выбрать другой вариант.  По завершению этого этапа строительство можно считать завершенным.

Особенности конструкции

Мансарда – элемент универсальный. Ее использовали и для обычных домов, и для строительства дачных домиков, нередко такой тип чердачного помещения выбирался даже для строительства дворцов. Конечно, она могла украшать мастерские, торговые здания и т. д. И несмотря на то, что для ее сооружения использовались разные материалы, выбирались разные стили, мансарда все равно оставалась мансардой – она имеет определенные особенности конструкции.

Что такое мансарда

Итак, эта постройка может иметь различную геометрическую форму – треугольную, ломаную, иметь симметричные или, наоборот, геометрически сложные и нестандартные скаты. Она может располагаться как по всей ширине строения, так и лишь с одной его стороны относительно продольной оси.

Проект бани из бруса с мансардой

Цены на брус

Брус

Но какой бы ни была мансарда, она будет находиться в пределах стен основного здания. Относительно наружных стен мансарда может быть несколько шире, но тогда она опирается на выносы перекрытий. Если вынос велик, то придется устанавливать дополнительные опоры (например, колонны, стенки и т. д.).

Спальня-мансарда

Высота мансардной кровли не может быть менее 2,5 м, в противном случае сделать под ней просторное помещение не получится. Окна, которые тоже необходимо предусмотреть здесь, будут изготавливаться по особым технологиям с использованием закаленного прочного стекла и надежной рамы. Они будут стоить в несколько раз дороже обычных. А несущие конструкции могут изготавливаться из железобетона, металла или дерева

Но в случае с последним важно тщательно продумать меры противопожарной безопасности

Мансардная крыша

Мансардная крыша – сооружение многослойное, что усложняет монтаж. Утеплена она может быть полностью или только в области наличия жилой комнаты – там, где есть отопление. Но в любом случае конструкция мансарды подразумевает наличие стропил, конька, непосредственно кровельного материала, тепло- и гидроизоляции, пароизоляционного слоя. В качестве основания под крышей выступит межэтажное перекрытие.

Стропила для мансардной крыши должны обладать хорошей несущей способностью. Сечение используемых материалов будет зависеть от угла ската кровли и не может быть менее 5х15 см при шаге 100 см. Если угол уклона равен 45 градусам, то выдерживается шаг 140 см.

Схема каркаса для мансардной крыши

Если мансарда будет использоваться как жилое помещение, то важно учитывать, что в этом случае возникает риск образования большого количества конденсата под кровлей. Из-за этого внутри конструкции могут появиться очаги плесени, развиться грибок и т

д. Наличие большого количества влаги негативно скажется и на утепляющих свойствах материала. Именно поэтому важно соблюдать все правила монтажа мансардной крыши, а теплоизоляционный материал должен быть надежно защищен от попадания влаги не только извне, но и изнутри, то есть с этой стороны также располагается слой пароизоляционного материала.

Утепление кровли мансарды

Как обыграть скосы мансардной крыши

Виды крыш мансардного типа

Дать полную классификацию невозможно, в каждом проекте допускаются индивидуальные изменения, конкретные решения принимает застройщик. Рассмотрим лишь главные виды крыш мансардного типа по общепринятой классификации.

Односкатные

Самые простые конструкции, встречаются нечасто. Мансардные помещения с ограниченными размерами из-за низкой высоты, противоположные стены располагаются на различных уровнях. Такие мансардные крыши рекомендуется ставить на небольших дачах, банях, гаражах и иных хозяйственных пристройках.

Односкатная мансардная крыша

Двускатные

Наиболее распространенные, имеют огромное количество вариантов, могут быть симметричными (конек посредине здания) или асимметричными. Фронтоны на линии фасадных стен или смещены внутрь чердака для обустройства балкона мансарды. Угол наклона скатов должен обеспечивать удобную для проживающих высоту помещений. Двускатные крыши могут быть простыми и ломанными.

Двускатная кровля мансардная

Ломаные имеют более сложную конструкцию, но дают возможность значительно увеличивать полезный объем чердачных помещений. Именно это тип в настоящее время имеет самую широкую популярность среди застройщиков. Ломанные крыши для мансарды используются не только при строительстве коттеджей, но и относительно небольших построек.

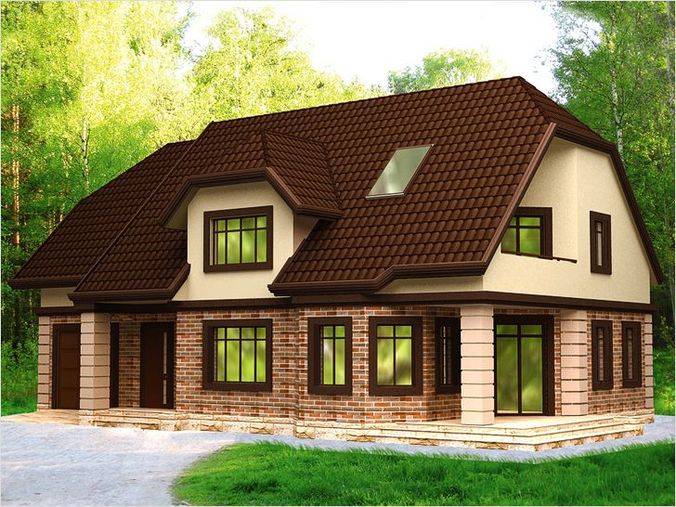

Ломаная крыша мансардная

Вальмовые (четырехскатные)

Самые сложные по конструкции крыши, устанавливаются на домах с большой площадью. Отличаются увеличенными параметрами устойчивости к ветровым и снеговым нагрузкам, могут быть простыми четырехскатными и сложными многощипцовыми. Такие типы крыш применяются только на престижных зданиях, к строительству привлекаются самые квалифицированные кровельщики.

Вальмовая крыша с мансардой

Четырехскатная крыша с мансардой

Мансардные крыши с балконами

Рекомендует ставить на больших домах, несколько ограничивают внутренние чердачные помещения. Балконы могут быть открытыми и закрытыми, размеры и материал изготовления площадок зависит от материала изготовления фасадных стен.

Балкон в крыше мансарды

Каркасный дом с балконами

Фото мансардной крыши с балконом

Если вы учли вышеизложенные факторы, закупили материалы и доборные комплектующие, решили вопросы со строителями, то можно начинать возведения мансардной крыши.

Строительство крыши-мансарды

Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.

Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.

Установка стропил

Стропила опираются на коньковой брус

Стропильная система

Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.

Сборка элементов производится на земле

Нижний элемент конструкции разделен на две части

Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.

Крепится брусок 220 см

Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.

Элемент, обозначающий потолок комнаты

Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.

Опора для стропил

Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.

Устанавливаются стропила

Формируется конек крыши

Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.

Установка готовой конструкции

Стропильная система собрана

Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.

Стыки полос изоляционного материала проклеиваются скотчем

Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.

Крепление материала к стропильной системе

Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.

Утепление крыши минеральной ватой

Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.

Фиксация гидроизоляционного материала

Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.

Обшивка кровельного пирога плитами OSB

Разновидности мансардных крыш

В группу мансардных крыш включает все виды кровли, под скатами которых можно обустроить жилое помещение. По строительным нормам мансарду от чердака отличает высота потолка, пригодная для проживания людей и наличие естественного освещения. Для монтажа мансарды подходят следующие :

1. Двускатная. Классическая крыша дома, состоящая из двух скатов. Чтобы эффективно использовать площадь мансарды, элементы стропильной системы смещают ближе к стенам. Из-за крутизны скатов, высота боковин делает их непригодными для жизни, зато в том месте удобно располагать полки и шкафы для хранения. Угол наклона скатных плоскостей крыши дома для обустройства мансарды должен быть достаточно крутым, эта мера ведет к увеличению массы конструкции и удорожанию строительства.

2. Ломанная. Это двухскатная крыша, скаты которой образованы двумя плоскостями с разным углом наклона. Верхняя, пологая часть крыши позволяет увеличить высоту потолков до приемлемого уровня на большей площади мансарды. Нижние скаты круче верхних, поэтому лучше отводят жидкость с поверхности и не задерживают снеговые массы. Устройство мансардной крыши ломанного типа сложнее и больше весит из-за массивной стропильной системы. Это вариант оптимален для небольшого частного дома. Возведение трудоемкий процесс, требующий профессиональных навыков и опыта.

3. Четырехскатная. Вальмовая и полувальмовая разновидности также подходят для обустройства мансардного помещения. Вальмовые скаты, частично или полностью заменяющие собой два снижают эффективность этого варианта. А сложность монтажа и значительный вес конструкции влекут финансовые затраты на закладку глубокого фундамента и элементов деревянного каркаса крыши. Поэтому к размещению мансарды под сводами четырёхскатной крыши прибегает только реконструируют старый дом.

Полувальмовая мансардная крыша

Вальмовая мансардная крыша

Специфика мансарды

Чердачные помещения давно применяются в практических целях. Считается, что первым оборудовал себе уютное жилье под крышей француз Мансара, чье имя и стало использоваться в названии архитектурного элемента. Но и до него эти зоны использовались для размещения прислуги в замках, дворцах, домах богатых вельмож.

Скосы в мансардах создают определенные сложности в оформлении интерьеров. Но эти особенности можно удачно обыграть, придать обстановке интересный, неординарный вид. Подходящие предметы мебели есть в сегодняшнем ассортименте, есть возможность сделать заказ на изготовление конструкций с учетом специфики помещений, их предназначения, стиля интерьера.

Скосы в мансардах придают интерьеру неординарный вид

Высота потолков, их конфигурация могут быть различными. На фото домов с мансардной крышей можно увидеть много вариантов конструкций. Максимальное удобство обеспечивает обустройство мансарды, которая создается в процессе строительства дома, есть в проекте здания. Но можно сделать жилыми чердачные помещения в эксплуатируемом здании, если:

• в центральной зоне высота потолков составляет не менее 2,5 метров;
• стропильная система кровли обладает должной прочностью;
• расположение горизонтальных стяжек не препятствует перемещениям;
• есть возможность выполнить качественное утепление.

Интерьер мансардного помещения

Не всегда владельцы домов планируют круглогодичную эксплуатацию этих зон. Если в мансарде не нужно создавать условия для постоянного проживания, полноценное утепление создавать не придется. Работы по обустройству ограничиваются созданием уютного интерьера. Это могут быть комнаты для отдыха, мастерские, тренажерные залы и др.

Полувальмовая крыша

Полувальмовые крыши еще называют голландскими. У нас такие конструкции используются не так часто, как в Европе.

3D эскиз полувальмовой крыши

Устойчивость к ветру и даже урагану из-за обтекаемой формы;

Надежно защищает стены и фронтоны дома от снега и дождя;

Возможность оборудовать под крышей жилое или чердачное помещение;

Оригинальный и необычный дизайн.

Дом с полувальмовой крышей

Трудность ее монтажа, большое количество ребер и ендов;

Большое количество необходимых пиломатериалов;

Сложная кровельная отделка — строителям приходится устанавливать множество упоров и подкосов.

Основные виды мансардных крыш

Задумывая выбор проекта, необходимо сразу определится, какие типы мансардных крыш вам подойдут. От этого зависит общая стоимость строительства частного дома, а в будущем полезная площадь мансардного помещения.

Крыша мансарды определяется по типу кровли. Рассмотрим фото с основными видами кровли подробнее:

• Односкатная крыша. Наклонная плоскость крепится к несущим стенам, у которых разная высота. Этот вариант прост в исполнении и не требует больших затрат.
• Двускатная крыша. Кровля имеет два ската, которые расходятся в разные стороны.
• Вальмовые и полувальмовые крыши. Кровля имеет четыре ската, что позволяет наиболее полно использовать мансардное пространство.
• Ломаная кровля. Разновидность крыши в два ската. Этот вид конструкции один из самых удачных для устройства мансардного помещения в небольшом доме, так как дает максимально большой размер внутреннего помещения. Отличается более сложным монтажом и дополнительным расходом материалов.
• Крыши в виде купола, пирамиды, конуса. Используются для домов со сложной конфигурацией. Самый сложный и дорогостоящий.

Теплоизоляция конструкции

Как правило, мансарда является неотапливаемым помещением в доме, но при этом здесь самая высокая температура, за счет чего это достигается? Конечно, за счет того, что устройство крыши мансарды правильно произведено и утеплено. Обычно если в данное помещение не проведена отопительная система, то его используют преимущественно в теплое время года. В жилых домах система отопления должна быть, если планируется проживание и в зимнее холодное время года.

В России для теплоизоляции крыши дома нужно использовать минеральные плиты, толщиной не менее 200 мм. Между кровлей и изоляционным слоем должно быть оставлено пространство для того, чтобы происходила естественная вентиляция. Кроме этого еще на этапе проекта предусматривается расчет паро- и гидроизоляции.

Желательно производить утепление кровли спустя год после строительства мансарды. Такая отсрочка желательна, поскольку деревянные конструкции будут усыхать, и в этом процессе выделяемая влага может впитываться в утепляемые материалы. Следующим этапом будет установка мансардных окон. Их нужно установить до начала проведения отделочных работ, поскольку потребуется доступ к свежему воздуху.

Стропильная система мансардной крыши

Один из технологических нюансов, который определяет виды мансард, является структура ее стропильной системы. От ее выбора зависит насколько прочной и надежной будет несущая часть крыши дома и вид мансарды изнутри. Основная функция стропил – поддержка и передача нагрузки на несущие конструкции вашего строения (см.: “Какие бывают крыши мансарды”).

Какой тип кровли более долговечный и экономный для деревянного дома с мансардой, подробно на видео:

На стропильную систему ложится нагрузка не только от кровельного покрытия, но атмосферные осадки и ветер, что тоже является необходимыми факторами при составлении проекта (прочтите: “Устройство стропильной системы мансардной крыши и его типы”). Помимо этого, к ней выдвигаются требования по устойчивости к перепаду температур и другим погодным факторам (читайте ещё: “Переделка крыши дома под мансарду: методы и способы”).

Существует несколько основных типов стропильных систем:

• Висячий тип. Основанием висячих стропил являются две крайние опоры, чаще всего которыми выступают стены дома. Такая система создает горизонтальную нагрузку, которая будет передана на стены. Для сокращения нагрузок применяют затяжки из металла и дерева, которые соединяют стропильные балки, располагаясь в основании стропил.
• Наклонный тип. Выполняется в зданиях,в которых есть промежуточные столбчатые опоры или там, где несущая стена располагается по центру. Концы стропил должны иметь опору в виде наружных стен здания, а средняя часть опирается на внутреннюю стену. Такой вид стропильной системы наиболее прост и требует меньше затрат.
• Коньковый прогон. Выполняет соединяющую функцию между стропильными элементами. В местах, где нет доступа к несущим стенам, стропильные ноги чаще всего опирают на пятки боковых прогонов, которыми служат мощные продольные балки. Такая конструкция часто применяется в проектах гаражей с мансардой. Размер таких балок, вычисляют исходя из оказываемых на них нагрузок.


Материалами для скелета стропильной системы вашей мансарды, в зависимости от конструктивных особенностей строящегося объекта, может быть, метал, дерево, железобетон либо смешанный тип. В частных коттеджных строениях обычно применяют деревянные либо металлические стропила (читайте: “Мансарда в частном доме – этапы надстройки”).
