Конструкция банной печи из металла: чертежи + фото

Основные требования к печам для русской бани

Прорабатывая чертёж печи для бани, следует помнить, что к подобным конструкциям предъявляются следующие требования:

• высокая тепловая мощность, позволяющая обеспечить прогрев воздуха у потолка до 95-100°С, у пола – до 45°С. Численные значения данного параметра зависят от площади строения и материала, из которого изготовлены стены;
• небольшие габариты. Печь для русской бани должна занимать минимум места;
• нагрев достаточного количества воды. В среднем для одного человека требуется не менее 15 л;
• возможность аккумуляции тепла на протяжении длительного времени;
• безопасность. В процессе работы отопительной конструкции внутрь бани не должен проникать дым и газ.

Чтобы микроклимат был подходящим, печь должна отвечать определённым требованиям

Изготовление своими руками

Этапы проведения отделочных работ зависят от материала, используемого для сборки портала.

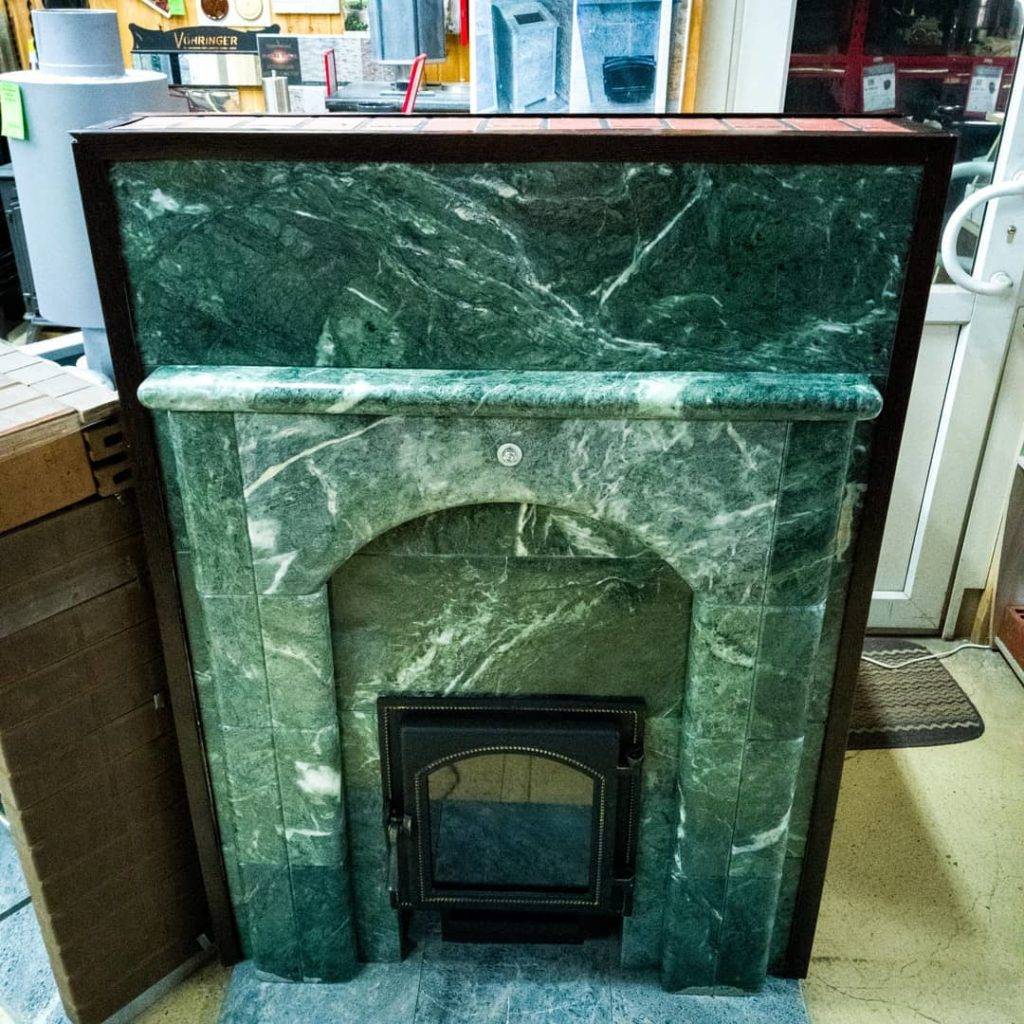

Из кирпича и камня

Для кладки кирпича, декоративного или искусственного камня нужно подготовить цементный раствор. Для его изготовления нужно смешать несколько компонентов:

• песок — 1 часть;
• глину — 2 части;
• воду — 0.5 части.

Для замешивания используется отдельная емкость, мастерок или дрель со специальной насадкой.

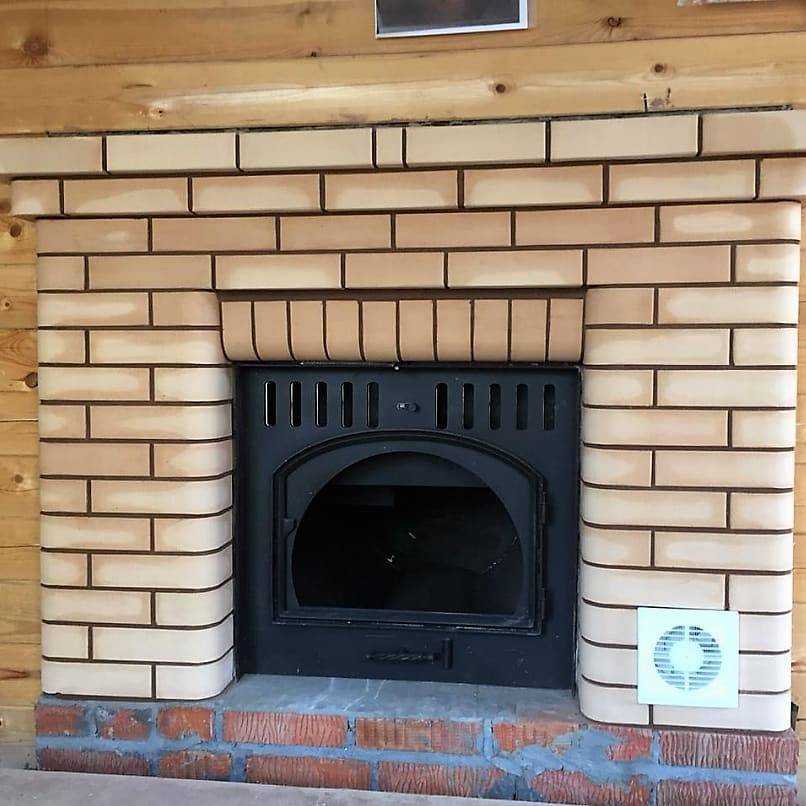

Пошаговое руководство по кладке портала:

1. Кладку необходимо начинать от основания. После кладки первого ряда следует проверить его ровность с помощью строительного уровня. Любая неровность приведет к перекосу конструкции.
2. Дальнейшие ряды выкладываются с учетом перевязки. Швы на отдельных рядах не должны совпадать друг с другом.
3. После выполнения основных работ можно сделать расшивку швов. Так можно добиться аккуратного внешнего вида кладки.

При проведении работ нужно убирать лишний раствор, который попадает на кирпичную кладку с лицевой стороны. Когда основа будет готова, можно делать декоративное оформление вокруг дверцы топки.

Облицовка печи

Из дерева

Техника выполнения отделочных работ:

1. Перед тем как начинать работать с деревом, доски нужно лобзиком обрезать по рассчитанным заранее размерам.
2. Зачистить обрезанные торцы наждачной бумагой.
3. Пропитать дерево огнестойким составом, дождаться высыхания.
4. Изготовить теплоотражающий экран, поверх которого будут закрепляться доски. Для этого нужно использовать лист нержавеющей стали, слой теплоизоляционного материала.

Останется закрепить на подготовленном основании доски. Для этого можно использовать термостойкий клей, саморезы.

Из гипсокартона и металла

Для печного оборудования необходимо использовать термостойкий гипсокартон. Он до 30 минут выдерживает воздействие открытого пламени. Чтобы закрепить его на вертикальной стене, нужно собрать металлический каркас. Он изготавливается из профилей, перфорированных уголков с перемычками через каждый 20–30 см.

После обшивки металлического каркаса гипсокартоном нужно выполнить дополнительную отделку поверхностей. Для этого можно использовать штукатурку, шпатлевку или краску.

Из плитки

Кладка керамической плитки выполняется точно также, как в ванной комнате, туалете или на кухне, но для ее закрепления на нагревающихся поверхностях необходимо использовать специальный термостойкий плиточный клей.

Декоративное завершение

После изготовления основной конструкции портала можно выкладывать поверх него различные декоративные фигуры. Например, с помощью спиленных по ширине кирпичей вокруг топки выкладываются п-образные или полукруглые рамки.

Декоративное оформление печи

Разновидности конструкций

Открытая печь

Перед тем как делать котел для парилки, нужно оценить его соотношение к размеру помещения и уровень безопасности.

Печка для бани на дровах своими руками может быть изготовлена в таком исполнении.

• Закрытая. Сооружение отличается компактностью и практически полностью исключает вероятность получения ожогов. Выведенная в парную часть котла обкладывается стенками из огнеупорного кирпича, а сверху полностью перекрывается камнями.
• Открытая. Боковые части не закрываются, благодаря чему обеспечивается более ускоренный и сильный нагрев помещения. На крышке котла приваривается металлический короб, в который засыпаются булыжники. Емкость для воды делается меньшего объема. Такая печка для бани с баком своими руками делается просто и быстро.
• Комбинированная. В таких печах тепловая энергия используется по максимуму. В конструкции выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка с четырьмя отверстиями для трубы и обводного колена.

Также различают нагревательные устройства по типу применяемого топлива:

• дровяные — требуют постоянной дозаправки и присмотра, но могут использоваться автономно, независимо от наличия коммуникаций;
• электрические — современные, надежные, оснащенные защитой высокого класса устройства, потребляющие большое количество энергии, а значит — дорогие в эксплуатации;
• газовые — практичные, безопасные экономичные устройства с возможностью регулировки мощности нагрева.

Выбор делается исходя из особенностей помещения, финансовых возможностей и умений мастера.

Плюсы и минусы печей из металла

Баня должна поддерживать температурный режим от +50 градусов. С этой целью рекомендуется устанавливать самодельные печи для бани из металла. В их использовании есть следующие плюсы:

• малогабаритные конструкции, что актуально для небольших помещений;
• нельзя задохнуться, так как такая железная «самоделка» выводит продукты горения через дымоходную трубу;

Металлические печи различных габаритов и типов

• за счет высокого коэффициента теплоотдачи происходит быстрый прогрев парного помещения. В среднем около 1,5 часа;
• срок годности, напрямую зависящий от качества выполненной работы и материалов;
• отсутствие задымленности при растопке бани сырой древесиной;
• невысокая себестоимость.

У таких самодельных металлических печей есть и некоторые минусы:

• малые габариты конструкции исключают использование в просторных банных помещениях;
• быстрый период остывания. Чтобы печь грела, тепло необходимо постоянно поддерживать;
• высокая вероятность воспламенения расположенных рядом со стенками конструкции предметов.

Как улучшить характеристики металлической печки

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

Особенности конструкции топки металлической печи

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

Что предлагаем мы? Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

Схема печи для бани из кирпича

Из сказанного выше уже вытекало, что принципиальных схем кирпичной печи несколько:

• прямоточная;
• с дымооборотом;
• колпаковая.

Однако каждая допускает множество вариантов реализации. Другими словами, приведенные схемы наглядно демонстрируют характерное, но не исчерпывают возможное.

Устройство печи для бани: прямоточная

Обычно в кирпичной печи реализации прямоточной конструкции сопутствует закрытая проточная каменка. В этом случае нет причин опасаться того, что печные газы не успеют достаточно охладиться перед уходом — прохождение их через массу каменной закладки достаточно эффективно отбирает тепло.

Кстати, на схеме видно, что в конструкции печи для бани используется два вида кирпича: красный огнеупорный и шамотный — они показаны красным и желтым цветом

Обратите внимание и на то, что между ними остается промежуток — это существенный момент

Преимуществом прямоточной можно считать ее простоту, в том числе — простоту обслуживания. Камни, конечно, с первого раза вряд ли удастся уложить идеально, но со временем вы найдете оптимальное их количество и расположение.

Конструкции банных печей с дымооборотом

Назначение дымооборота вам уже известно, а вот связанные с ним сложности — еще нет. В печи вообще все построено на компромиссах. И данная система — не исключение. Начнем с того, что горизонтальные каналы куда лучше вертикальных как в вопросе распределения тепла, так и долговечности печи — нет большой разницы температур по вертикали, печь не трескается. Но при таком расположении имеется другая проблема: зарастание стенок сажей. Вертикальные зарастают медленнее, а здесь чистить нужно раз в неделю, иначе и тяга уменьшается, и КПД падает. Поэтому вертикальные каналы оказались предпочтительнее.

Количество оборотов может варьироваться от 1 до 12, но практика показала, что оптимальное количество оборотов не превышает 4. Что касается их сечения, то оно не должно быть слишком маленьким и слишком большим. В первом случае больше зацепок для сажи, во втором — неэффективный забор тепла.

На заметку! Каналы изнутри должны быть максимально гладкими, их специально зачищают для этого от остатков раствора. При укладке наиболее ровная геометрия должна быть обращена внутрь. Причина — любая шероховатость является зацепкой для сажи.

Устройство печи в бане: колпаковая

Конструкция печи для бани может и не содержать каналов. Мы уже показывали вам устройство простейшей колпаковой печи. Теперь чуть подробнее.

Принцип ее прост: над топкой нужно соорудить что-то вроде перевернутого стакана, а выход в дымоход сделать рядом с его нижним краем. Это довольно чистая конструкция, которая мало страдает от сажи. Газы движутся как хотят — нагретые поднимаются к дну стакана, передавая ему тепло, при этом они охлаждаются и стремятся вниз, им на смену приходят новые порции из топки.

Важно! Такую печь очень легко растопить даже после большого перерыва в работе.

Однако есть у нее и недостатки:

• хорошо прогревается верхняя часть печи, а для хорошего прогрева парной надо, чтобы тепло шло снизу. Это лечится системой из двух колпаков.
• для правильной топки нужен навык — в перегретой печи газы перестают поступать под колпак, им проще сразу ускользнуть в трубу. Лечится тонкой регулировкой поступающего в топку воздуха.

Вывод! Без опыта можно свести на нет все достоинства колпаковой печки.

С баком или змеевиком

В статье, посвященной кирпичной печке с закрытой каменкой, мы рассказали о том, как правильно располагать водяной бак в устройстве печи в бане, чтобы вода не нагревалась слишком рано, не кипела, увеличивая влажность тяжелым паром, и баком было удобно пользоваться в условиях ручного наполнения.

Здесь просто отметим, что змеевик внутри печки представляется нам более оптимальным, нежели прилегающий бак с водой. Достаточно соблюсти углы наклона труб и вода в системе будет курсировать только за счет гравитации и тепловой конвекции.

Помимо змеевика внутрь кирпичной печи можно поставить регистр любой другой формы. Местом расположения может быть и топка, и каменка, и даже печная труба.

Печь для бани своими руками, чертежи

Перед тем как начать делать печь для бани своими руками, из металла или из кирпича – неважно, необходимо позаботиться о мерах пожарной безопасности. По правилам, расстояние между печью и сгораемыми конструкциями должно быть не менее 25 см

Для печи нужно выделить место сообразно этим требованиям.

Часто используется установка печи в баню с выносной топкой. Топка выводится в предбанник. От стен предбанника до печи должно быть не менее 25 см, этот промежуток обычно закладывается кирпичом и между стеной и кирпичом ставят асбестовую ленту или два шнура, затем оштукатуривают.

Такая установка имеет ряд преимуществ.

• Вы можете топить печку, не открывая дверь в парную. Тогда в ней будет намного жарче, особенно если используются финские печи для бани-сауны.
• Второй фактор – перед топкой обязательно должен лежать металлический лист. Если положить его в парилке и топку расположить там, то металлический лист будет нагреваться от воздуха парной. Ступая по нему ногам, будет чувствоваться сильный жар, что достаточно неприятно. Это сокращает площадь маленькой парной, так как приходится обходить лист. Поэтому вынести топку в предбанник или в моечное отделение – верное решение.

Если это лёгкая кирпичная печь или металлическая – можно их монтировать прямо на пол. Так ставят печи, создающие удельное давление на пол менее 150 кг на квадратный метр. Если печь слишком тяжёлая – нужно делать фундамент.

Фундамент положено закладывать на глубину ниже уровня промерзания. Так как под подвалом бани обычно тепло, место защищено от ветров и периодически прогревается, земля под ним не промерзает. Поэтому можно поставить печь на малозаглубленный фундамент-плиту.

Площадь плиты определяется с таким расчётом, чтобы на грунт оказывалось давление не более 200 кг на квадратный метр. Оно определяется исходя из веса печи, фундамента и дымовой трубы.

Подробнее про печь с фундаментом будет рассказано .

Перед началом строительства стоит окончательно определиться, какую выбрать печь для бани. Для этого необходимо:

• Составить чертеж.
• Определить, сколько потребуется материалов, печной фурнитуры, закупить их.
• Вписать печь в общий план помещения.
• Найти исполнителя.

Если вы планируете делать всё сами – последнее не требуется. Если же вы можете сделать только часть работ – определитесь со специалистом, который способен выполнить остальное.

Особенности изготовления печи для бани с баком для воды

Используемая для мытья вода в русской бане подогревается на печи. Приступая к самостоятельному изготовлению изделия, следует определиться с его конструктивными особенностями. Печь для бани бывает со встроенным и навесным баком для воды. Каждый вид имеет свои преимущества и недостатки. Предлагаем познакомиться с особенностями подобных изделий более подробно.

Бак необходим для нагрева воды

Печка в баню с навесным баком для воды

Навесной бак – герметичная ёмкость с крышкой. Последняя может быть откидной либо съёмной. Для набора воды предусматривается специальный кран. Крепится навесной бак для воды на печку в баню сбоку либо на заднюю стенку. В качестве крепёжных элементов могут использоваться крючки из нержавеющей стали. Однако чаще всего их просто приваривают.

Печка с навесным баком

Печь со встроенным баком для воды

Железная печь для бани может иметь встроенный бак, внутри которого находится горячая труба, обеспечивающая нагрев воды. Предпочтение подобным конструкциям отдаётся по нескольким причинам:

• для нагрева воды используется тепло, ранее выходившее за пределы строения;
• требуется меньше времени на нагрев воды до желаемой температуры;
• трубы дымохода служат намного дольше.

К недостаткам стоит отнести сложность монтажных работ и контроля уровня воды.

Печка со встроенным баком

По какой цене можно купить печь для бани – обзор актуальных предложений

Если самодельные печи для бани из металла или кирпича не нравятся, стоит обратить внимание на изделия промышленного производства. Они могут иметь различные размеры и конструктивные особенности

Если вы планируете купить печь для бани, средние цены на некоторые модели представлены в таблице.

Модель	Характеристики	Средняя цена (по состоянию на июнь 2018 г.), руб.
Кубань 20	Бак − 20 л. Вес − 49 кг. Топка стальная.	29 200
Варвара мини	Вес − 78 кг. Вес камней − 50 кг. Максимально отапливаемый объём – 16 м³.	20 200
Конвектика	Максимально отапливаемый объём − 12 м³. Стальной корпус. Масса − 39 кг.	19 900
Сиеста	Масса − 100 кг. Максимально отапливаемый объём − 20 кубов.	56 000
Тигра Восточная красавица	Масса − 125 кг. Чугунная топка и корпус. Максимально отапливаемый объём − 30 кубов. Масса камней − 120 кг.	52 500

Если ещё не определились с характеристиками и размерами печь для бани, предлагаем почитать отзывы тех, кто уже приобрёл определённую модель.

Watch this video on YouTube

Описание лучших печей: как составить личный рейтинг

Выбор конструкции во многом зависит от целей, предназначения и характерных особенностей помещений. Баня и сауна — это совершенно разные направления с противоположными температурными режимами, сухим или влажным воздухом, а также отсутствием или наличием пара.

Внутренняя отделка таких помещений отличается и предусматривает особый подход в выборе отопительных приборов.

Для бани из дерева

Деревянные бани отличаются повышенной пожароопасностью. Стены, потолок — практически все элементы парилки изготовлены из дерева. В деревянных помещениях печи сооружают преимущественно из кирпича. Приобретенные в торговой сети, металлические конструкции облицовывают природными камнями, кирпичом или искусственным камнем.

Главное внимание при выборе отопительного устройства уделяют конструкциям с выносной топкой, которую в целях безопасности выводят в смежное с парилкой помещение

Фото 1. Кирпичная печь для деревянной бани с выносной топкой, закладывать дрова можно из предбанника.

Выбор печи зависит от технологии ее изготовления и характеризуется объемной топкой, а также наличием места для расположения определенного количества камней над отопительной конструкцией.

Особое внимание при покупке конструкции обращают на дымоход, который изготавливается из металла и в целях безопасности должен быть изолирован от потолка негорючими материалами. Справка

Выбор печи во многом зависит от критериев, учитывающих особенности и характеристики сооружения, а также существующую отделку парильного помещения

Справка. Выбор печи во многом зависит от критериев, учитывающих особенности и характеристики сооружения, а также существующую отделку парильного помещения.

Для традиционной русской бани

Русская баня отличается тяжелой печью высокой мощности, которая длительное время сохраняет тепло и дает влажный пар. Требования к выбору конструкции для русской бани значительно выше и подобрать отопительное устройство для постоянного поддержания высокой влажности воздуха бывает сложно.

Чтобы достичь в парилке 100% влажности воздуха и температуры 50—70 градусов, печь следует проверить на соответствие требованиям по инструкции.

Фото 2. Кирпичная печь с закрытой каменкой и котлом для нагревания воды отлично подходит для русской бани.

Конструкция для русской бани выполнена таким образом, что камни располагаются за постоянно закрытой дверцей внутри отопительного прибора. Доступ к камням открывают только тогда, когда существует необходимость подбрасывать воду. Эта особенность позволяет увеличивать нагрев камней в несколько раз больше, чем при их поверхностном размещении.

Выбор печи для русской бани осуществляют и по критерию, который предусматривает возможность нагревать воду в котле.

Важно! В отличие от сауны, человек, пребывающий в парилке русской бани, постоянно находится в движении, подбрасывая воду на камни. Отдых наступает после выхода из парилки

Этот факт также оказывает влияние на выбор подходящего отопительного устройства.

Для сауны

Сауны характеризуются сухим горячим воздухом, температура которого достигает 120 градусов, а влажность не превышает 25%.

В саунах, как и в деревянных банях предусмотрена открытая загрузка камней и периодическое опрокидывание воды на камни. Но процесс получения пара в сауне не является основным и паровой эффект из-за хорошей вентиляции помещения быстро исчезает.

Фото 3. Компактная металлическая печь с открытой каменкой обеспечит сауну теплом и сухим паром.

Выбор отопительных приборов для сауны останавливают на конструкциях, которые согласно особенностям и характеристикам помещения могут обеспечить подачу сухого горячего воздуха.

Важно! При выборе печи для сауны внимание обращают на малую активность человека, отдыхающего в парилке. Благодаря сухому пару потоотделение достигается естественным путем, после чего человек спокойно покидает помещение парной

Выбор может пасть на любую дровяную печь с открытым расположением камней. Мощность конструкции подбирается соответственно размеру помещения.

Акцент на фурнитуру

Металлическая печь не обходится без дверец. Для зольника распашное полотно изготавливается из низкоуглеродистой стали. Готовая дверца должна быть в два раза меньше проема в топку.

Дверцы в топку и зольник работают распашным способом за счет петель. После насаживания полотен на петли их необходимо дополнить щеколдами-задвижками.

Самая жаркая и защищенная часть находится между зольником и топкой. Соответствующий мост дополняется чугунными колосниками. Последние можно изготовить самостоятельно. Для этого необходимо приварить несколько 12-миллиметровов прутов к готовой металлической раме. Оптимальное расстояние между прутами – 10 мм.

Расположенная сверху конструкции каменка требует патрубок, который в свою очередь служит основой для крепления трубы к печи. Патрубок приваривается к листу металла, который крепится сверху или сбоку конструкции.

Закрытые металлические печи каменки для бани накрываются 2-миллиметровой крышкой. Причем необходимо соблюсти плотность притвора крышки. Для этого последняя должна заходить вглубь каменки на 5 мм.

Как правильно выбрать место для сборки

Традиционно парные – это деревянное строение с соответствующей отделкой

Прежде чем приступить к установке и монтажу железной печи в деревянной бане, важно правильно выбрать зону

Критерии выбора точки опоры при строительстве

Придется учитывать материал изготовления отопительного прибора, его мощность, конструкцию топочной камеры и точку выхода дымоотвода (обычная высота до 1 метра от кровли до конечной точки дымоотводящей трубы). Следует помнить, что каменка должна находиться в безопасном для посетителей месте, чтобы никто не получил травмы. Также ключевым моментом является близость устройства к горючим поверхностям.

Существуют правила, которые обязательно учитываются при монтаже.

Требования СНиПа при монтировании

• расстояние до горючих поверхностей – минимум 80 см;
• параметры до потолка от каменки – не менее 80 см, когда он оштукатурен и 1,2 м, если выполнен из древесины;
• деревянный настил защищают экраном, но высота нахождения топки – не менее 13-15 см от пола;
• от дверцы до противоположной поверхности – до 1,25 м.
