Колонка газовая Нева − эффективное решение проблемы нагрева воды

BaltGaz Premium 14 G

Baltgaz Premium 14 G — водонагреватель премиум-класса из серии с интересным новым дизайном, производится в России на Армавирском заводе газового оборудования. Водонагреватель очень надежен и имеет современный эргономичный дизайн, который впишется в любой интерьер. Серия Premium оснащена электронной модуляцией пламени, благодаря чему минимизируются различия в одновременном использовании горячей воды на кухне и в ванной.

Газовая колонка BaltGaz Premium 14 G имеет многоуровневую систему безопасности, которая автоматически отключает водонагреватель в случае неисправности.

Производительность устройства высокая для любой квартиры. Таких параметров, как в этой модели, вполне достаточно, чтобы обеспечить квартиру горячей водой. Также устройства можно использовать в общественных саунах, спортивных клубах, офисных зданиях и других местах.

К достоинствам газовой колонки БалтГаз Премиум 14 Г можно отнести:

• хорошее исполнение;
• элегантный дизайн;
• простой уход и эксплуатация;
• прочное стекло;
• высокая точность поддержания температуры;
• заявленный срок полезного использования более 10 лет;
• выгодное соотношение цена / качество».

Блок оснащен специальным дисплеем, с помощью которого можно отслеживать и контролировать все происходящие события. Доступен автоматический режим (подогрев адаптирован к изменению давления воды).

Стиль и комфорт для вашего дома

Узнать больше о BaltGaz Premium 14 G

Газовая колонка BaltGaz Premium 14 G — тихий, компактный и эффективный прибор. Это позволит с высокой точностью поддерживать заданные параметры нагрева воды. Оборудование можно безопасно использовать для водоснабжения в жилых и административных помещениях.

Нагрев 14 литров в минуту до 25 градусов

Экологический медный теплообменник

Многоуровневая система защиты

Электронный дисплей
Электронная модуляция пламени

Автоматическое зажигание при открытии водопроводного крана

5 лет гарантии

Поддержание температуры плюс минус 2 градуса

Сухая камера сгорания

Запатентованный газо-водяной агрегат

НЕВА — первый водонагреватель в России, разработанный и изготовленный специалистами. На сегодняшний день НЕВА произвела для российского рынка более 8 миллионов водонагревателей. Семейные ценности, стабильность, качество и безопасность — главные составляющие известного российского бренда НЕВА, производителя газовой техники для бытового использования.

Следуя традиции, НЕВА производит водонагреватели, разработанные специально для условий эксплуатации в России и странах СНГ.

Водонагреватели НЕВА:

• стабильно работают при минимальном напоре воды;
• проста в обслуживании и использовании;
• изготовлены из качественных комплектующих российского производства: горелки, теплообменники, водогазовые агрегаты.

Газовая колонка НЕВА — гарант качества с берегов Невы! Гарантия — 5 лет!

Камера сгорания

Завод «Газаппарат» выпускает водонагреватели с обоими вариантами топок —  закрытой и открытой. В первом случае используется принудительная тяга, во втором — естественная.

К моделям с закрытой камерой  подсоединяют коаксиальный дымоход. Его конструкция позволяет одновременно отводить газы и поставлять воздух для горения. Открытые камеры предполагают поглощение воздуха из помещения. Таким модификациям нужен традиционный дымоход.

Версии с открытыми топками устанавливают в помещениях, отвечающих требованиям безопасности:

• площадь от 8 м²;
• эффективная вентиляционная система из термоустойчивого материала.

Первая помощь

Прежде чем искать поломку и вызывать мастера, проверьте, что выполнены все условия для нормальной работы колонки.

На что смотреть:

• Если вода нагрелась недостаточно, проверьте регулятор температуры и при необходимости докрутите его до нужного значения;
• Если прибор работает на максимум, напор очень хороший, но нужно сделать воду горячее, приоткройте кран наполовину;
• Проверьте, полностью ли открыт газопроводный кран, особенно если недавно вы отключали газ из-за ремонта или отъезда;
• Если колонка функционирует на жидком газе, вызовите мастера, чтобы он осмотрел баллон и проверил его исправность;
• Проверьте, не включена ли где-нибудь холодная вода;
• Сравните температуру шланга у колонки и смесителя. Если она разная, кран нужно прочистить;
• Проверьте, не забиты ли фильтры.

Если всё из перечисленного исправно, а водонагревательная система всё равно работает плохо, нужно искать поломку в самом приборе.

Разновидности камер сгорания

Камеры сгорания бывают двух типов:

• Открытую или атмосферную камеру производители чаще всего устанавливают на водогрейных колонках из-за простоты и дешевизны конструкции. Циркуляция воздуха, требуемого для поддержания горения, поступает внутрь камеры естественным путем.
• В закрытую камеру воздух нагнетают вентилятором. Такие газовые колонки называются турбинированными.

Создание принудительной тяги позволяет работать водонагревателю при любых условиях. Агрегат с открытой камерой не разожжется, если отсутствует тяга. Подобная неприятность наблюдается при плохих погодных условиях, когда ветер задувает в дымоход.

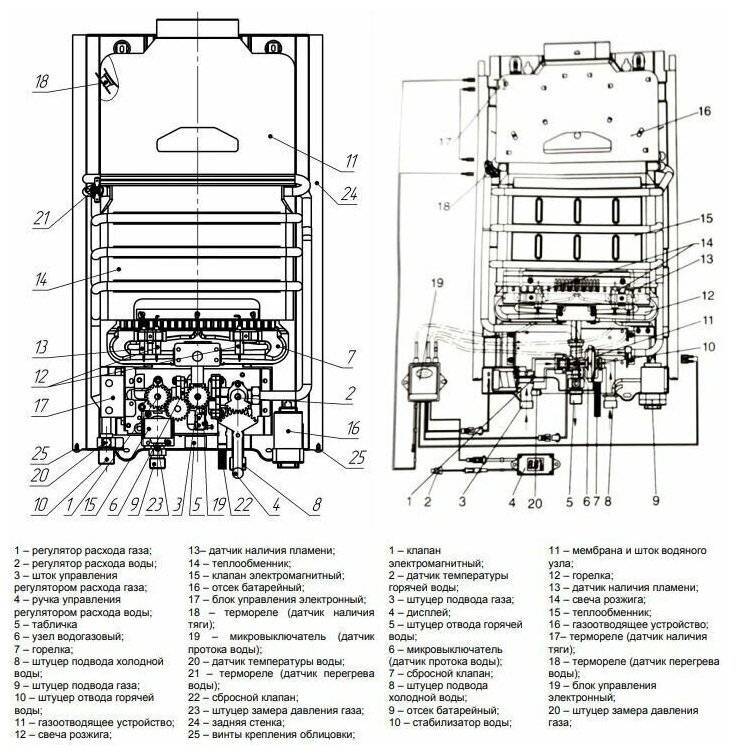

Устройство и принцип действия модели Neva 4511

Невозможно самостоятельно отремонтировать бытовой прибор, не зная, как он функционирует и из чего состоит. В отличие от водогрейных аппаратов старого типа, эта серия газовых колонок оборудована контроллером и электрическим розжигом, позволившим убрать постоянно горящий запальник. В остальном конструкция осталась довольно простой и ремонтопригодной. Она состоит из таких основных элементов:

1. Корпус с петлями для настенного монтажа.
2. Диффузор – сборник продуктов горения с патрубком для дымохода.
3. Медный теплообменник.
4. Газогорелочное устройство.
5. Водяной узел.
6. Мембранный исполнительный элемент (так называемая лягушка).
7. Газовый клапан с электромагнитом, соединенный общим штоком с водяным узлом.
8. Контроллер.
9. Микровыключатель подачи питания на электронный блок.
10. Трубки подачи воды.
11. Запальный электрод.
12. Датчик пламени (ионизации).
13. Дополнительный электрод для розжига горелки.
14. Кран – регулятор протока.
15. Регулировка интенсивности горения и температуры нагрева.
16. Подключение датчика тяги, установленного внутри диффузора.
17. Отсек для элементов питания (батареек).

Выше на схеме представлено Нева с цифровыми обозначениями деталей, соответствующими перечню.

Автоматическим включением и нагревом управляет водяной узел вместе с контроллером, а за безопасную подачу газа отвечает электромагнитный клапан, скоммутированный с датчиком тяги. Алгоритм работы водонагревательного прибора выглядит так:

1. После открытия крана горячей воды на входе «лягушки» возникает давление, воздействующее на резиновую мембрану узла. Она перемещает шток, открывающий газовый клапан и замыкающий контакты микропереключателя.
2. Когда электрическая цепь замкнута, питание от батареек поступает контроллеру. Он дает одновременно 2 команды: открыть электромагнитный клапан для прохода газа и создать искру на запальных электродах. В результате происходит розжиг горелки.
3. Датчик пламени фиксирует появление огня и передает импульс электронному блоку, который прерывает искрообразование. Нагреватель переходит в рабочий режим.
4. При закрытии вентиля на смесителе давление в сети исчезает и пружина отбрасывает мембрану «лягушки» назад, одновременно закрывая механический газовый клапан. Срабатывает концевой микровыключатель и контроллер лишается питания, а вместе с ним – электромагнит. Подача топлива прекращается и горелка гаснет.

Принципиальный момент. Электромагнитный клапан соединен в одну цепь с датчиком тяги (поз. 16 схемы). Если по различным причинам в дымоходе исчезнет либо ослабнет тяга, то датчик нагреется и разомкнет цепь, обесточив электромагнит. Последний вернется в закрытое положение и перекроет подачу газа к горелочному устройству.

Чтобы исключить возможный перегрев воды в теплообменнике, производителем реализовано простое техническое решение: в трубопровод встроен температурный датчик, связанный с контроллером. Если поток нагреется до критического уровня (около 90 °С), то подача газа автоматически прекратится и горелка потухнет. Более наглядно строение и принцип работы колонки Нева 4511 показано в видео:

Модельный ряд газовых колонок Нева

Колонка газовая Нева 4510

Одной из популярных моделей является газовая колонка Нева 4510. Агрегат оснащается электронной автоматической системой розжига. Производительность водонагревательного оборудования составляет 10 л/мин.

Колонка включается при минимальном давлении в 0,29 атм, мощность составляет 17 кВт, а вес устройства равен 10,4 кг. Модель характеризуется невысоким потреблением топлива. Так, Нева 4510 расходует 0,77 м³/час сжиженного газа, а природного − 1,95 м³/ч. Габариты устройства − 648×356×218 мм.

Колонка газовая Нева Люкс 5514

Нева Люкс 5514 является одной из лучших моделей бытовых газовых колонок, которая по основным техническим показателям не уступает известным брендам. К конструктивным особенностям агрегата следует отнести:

• наличие датчика тяги;
• надёжную камеру сгорания, оснащённую системой водяного охлаждения;
• автоматическое поддержание заданной температуры воды;
• интегрированный пьезоподжиг;
• гидравлическая система управления модуляцией интенсивности пламени;
• автоматический ограничитель уровня давления газа.

Мощность водонагревателя составляет 28 кВт, производительность − 14 л/мин, а весит устройство 12 кг. Этих показателей вполне достаточно, чтобы обеспечить бесперебойную работу агрегата для снабжения горячей водой одновременно двух заборных точек. Колонка включается автоматически в момент открытия водопроводного крана.

Водонагреватель имеет габариты: 650×350×299 мм. Изделие обладает стильным современным дизайном. На лицевой части экрана агрегата Neva Lux 5514 расположен поворотный регулятор, благодаря которому настраиваются рабочие параметры оборудования.

Наличие системы электроподжига обеспечивает экономный расход потребляемого газа, благодаря чему оплата коммунальных платежей обходится по достаточно низкой цене. Газовая колонка Нева Люкс 5514 характеризуется стабильной бесшумной работой, к тому же появление неисправностей агрегата наблюдается достаточно редко.

Колонка газовая Нева 4511

Если требуется мощный проточный водонагреватель, следует обратить внимание на модель Нева 4511. Она обладает привлекательным дизайном, качественной сборкой и высокой производительностью – за 1 мин работы агрегат успевает подогреть 11 л воды, показатель мощности равен 21 кВт

О том, как правильно подключить устройство к системе водоснабжения, газовой магистрали или баллону со сжиженным газом, можно прочесть в инструкции по эксплуатации. По отзывам пользователей, газовая колонка Нева 4511 отлично справляется одновременно с несколькими точками потребления.Вес колонки составляет 11 кг, размеры устройства – 565×290×221 мм. Модель оборудована автоматическим электронным поджигом и имеет водяное охлаждение камеры сгорания.

Видео: «Колонка Нева 411 не загорается – способ устранения неисправности»

Колонка газовая Нева 4513

Бытовая газовая колонка Нева 4513 оснащена автоматической системой электроподжига. Номинальная мощность модели равна 25 кВт, производительность агрегата составляет 13 л/мин. При весе в 15,8 кг габариты изделия − 665×390×237 мм. В колонке установлена камера сгорания с охлаждением водяного типа.

Нева 4513 проста в эксплуатации, обладает длительным сроком службы и высокой степенью безопасности. Мощности агрегата вполне достаточно для горячего водоснабжения одновременно нескольких потребителей.

Технические характеристики газовой колонки Нева 3208

Модель проточного газового водонагревателя Нева 3208 может функционировать при минимальном давлении в 0,15 атмосфер. При номинальной мощности оборудования в 23,2 кВт, его производительность составляет 6,5 л/мин. Монтаж колонки осуществляется в вертикальном положении, подвод магистралей – нижний.

Весит устройство 19,5 кг, а его габариты составляют 730×390×280 мм. Колонка оснащена системой электроподжига. Если колонка Нева не зажигается, скорее всего, поломка заключается в неисправности теплообменника. Она устраняется путём промывки трубопровода.

Колонка газовая Нева Транзит

Особенности эксплуатации колонки семейства Нева Транзит рассмотрим на примере модели ВПГ-ЕМ (также существуют ВПГ-Е И, ВПГ-Е, ЕМТ мощностью 12−24 кВт, производительностью 6−12 л/мин). Проточные агрегаты поддерживают заданную температуру нагрева жидкости в автоматическом режиме.

В колонке имеется устройство газовой модуляции: посредством изменения положения штока можно снизить объём расходуемого топлива и увеличить эффективность нагрева. Помимо этого, уменьшается количество отложений в трубопроводе теплообменника, за счёт чего существенно увеличивается эксплуатационный срок агрегата.

Возможные неисправности и способы устранения

Если газовая колонка не включается, причина может быть связана с разрядом батареек питания. Также стоит подозревать низкий напор жидкости, загрязнение вводного фильтра, повреждение управляющих устройств либо мембраны. Сначала проверяют исправность фильтра и заряд элементов питания, ставят регулирующее поток воды устройство на максимум. Иной раз эти части приходится менять. Перед подобной заменой нужно посмотреть еще, не засорился ли теплообменник от накипи.

Когда колонка не зажигается, но искра есть, налицо либо дефект в электромагнитном клапане, либо засорение воздухом газового контура. Проблемный клапан получится только заменить. Устранить воздушную массу можно за счет настройки разрыва от насадки на горелку до свечи поджига. Иной раз огонь не загорается вследствие слабости искры. Дефект ликвидируется улучшением контактов в отсеке для батареек либо их полной заменой.

Часть пользователей сталкивается с такой проблемой: колонка вроде бы работает, но при этом нагрев воды слишком слаб или происходит долго. Причиной является нарушение работоспособности водогазовой части, появление накипи на теплообменнике или запыление горелки. В ряде случаев помогает простая очистка, но если она результатов не дала, придется менять соответствующие узлы. Некоторые люди жалуются на самовольные отключения аппарата.

Они могут провоцироваться:

• ослаблением тяги;
• сбоем в индикаторе огня;
• проблемами с мембраной на водном узле;
• прогревом жидкости более чем до 77 градусов.

Сократить чрезмерный нагрев получается, сокращая приток газа. Также полезно освободить дымоход от накопившейся в нем сажи, поменять мембрану и индикатор огня. При появлении ошибки ЕЕ обязательно придется сменить датчик, контролирующий прогрев воды. Сильный шум, если он не вызван перегревом, обусловлен неисправностью прокладок на водяном узле. Как видим, практически все неполадки устраняются вручную самостоятельно, пусть и с помощью сменных конструкций.

Серьезной и, увы, частой проблемой является то, что из колонки капает вода. Прежде всего, можно предположить износ соединяющих элементов, размещенных в промежутке от шланга до трубы. Другой источник неполадки связан с прорывом теплообменника. К этому устройству подключаются трубы, которые постоянно подают горячую и холодную воду. Еще одной причиной сбоев часто выступает пренебрежение регулярной профилактикой.

Характеристики

Разберемся, что означают некоторые показатели в характеристиках газовых проточных нагревателей.

Вид розжига

Существует три вида розжига газовых колонок:

1. С пьезорозжигом;
2. Электророзжиг;
3. Гидрогенератор.

Принцип работы гидрогенератора газовой колонки

Пьезорозжиг. Ручной способ – запал происходит при нажатии на кнопку. После выключения колонки запальный фитиль всё равно горит.

Электророзжиг. Сам начинает работу, когда открывается кран. Требуются батарейки.

Гидрогенератор. Работа тоже начинается при открывании крана, но вместо батареек нужен хороший напор в водопроводе. Электричество для запала вырабатывает турбина.

Модулирующая горелка

Эта функция автоматически регулирует высоту пламени газа, а значит и температуру воды, исходя из давления в трубах. Если в колонке нет модуляции, может быть так, что кран открыт в одном положении, а человек ощущает скачки температуры.

Задайте подходящую температуру воды, а потом, если нужно горячее или холоднее, регулируйте её, открывая кран, то сильнее, то слабее.

Мощность

От мощности будет зависеть и количество горячей воды, выдаваемой колонкой за определённое время, и скорость нагрева воды. При покупке загляните в паспорт изделия

Обратите внимание не на «Потребляемую» мощность, а на «Полезную»

Если планируется использовать колонку в одном месте (например, в кухне), будет достаточно мощности 18-19 кВт. Чтобы обеспечить работу в нескольких местах, нужна большая мощность.

Сравнение моделей

Сравним характеристики четырёх популярных моделей проточных газовых нагревателей NevaLux от Санкт-Петербургской компании BaltGaz Групп.

Также все представленные модели оснащены обратным и предохранительным клапанами, функцией автоматического розжига, защитой от замерзания и ускоренным нагревом.

1 Устройство газовой колонки

Иногда газовая колонка плохо греет воду, либо же слабо греет воду газовая колонка. Прежде всего, следует разобраться в устройстве работы газовых колонок, а также выяснить в чем заключается принцип работы данных приспособлений.

Теплообменник в саже

1. Корпус газовой колонки. Выполняется, в зависимости от производителя и страны происхождения из металлосплава, стали, чугуна. На нем же расположена панель управления, и информационный дисплей (на некоторых моделях), именно он сообщит,когда плохо греет газовая колонка. К примеру, если газовая колонка Junkers плохо греет воду, специальный дисплей сообщит о резком снижении температуры воды в системе;
2. Термостат – устройство, благодаря которому начинается процесс удаления дыма;
3. Теплообменник – ключевой узел, именно в который поступает тепловая энергия, которая и превращает холодную воду в горячую. Когда газовая колонка стала плохо греть воду, именно теплообменник может стать причиной выхода из строя системы;
4. Камера сгорания, бывает двух видов: закрытая и открытая. В камере сгорания происходит превращение топлива (газа) в тепловую энергию;
5. Система розжига (электрод). В зависимости от возраста и модели устройства, такая система может быть электрическая, либо пьезорозжиг;
6. Горелка;
7. Отсек для элемента питания. Выход из строя данного механизма, может быть причиной того, что газовая колонка перестала греть воду. К примеру, случались ситуации, когда банальный выход из строя элемента питания стал причиной того, что газовая колонка Бош плохо греет воду;
8. Антирифулер;
9. Газовый клапан (благодаря которому происходит подача газа в систему). При его засорении, которое происходит со временем, случаются ситуации, когда плохо греет газовая колонка Аристон;
10. Расширительный бак, для промежуточного забора воды. Накопительный бак у накопительных газовых колонок;
11. Дымоход (либо отсек для вывода отработанных газовых продуктов у газовых колонок с закрытыми камерами сгорания);
12. Вентилятор (характерно лишь для закрытых газовых колонок). Благодаря данному устройству и специальной конструкции герметичной камеры сгорания происходит отвод отработанного газа);
13. Входной клапан холодной воды, газа и сбросной клапан;
14. Выходной клапан горячей воды.

Для того, чтобы разобрать почему газовая колонка Беретта плохо греет воду следует описать принцип работы газовых водонагревателей. Прежде всего газ и холодная вода поступают в устройство газовой колонки через отдельные клапаны. Данное явление происходит при повороте крана горячей воды.

Причина по которой газовая колонка плохо греет воду

Одновременно зажигается горелка и газ начинает поступать в камеру сгорания. После превращения газа в тепловую энергию, последняя накапливается в теплообменнике. В это время холодная вода проходит по специальным трубкам, и по истечении времени становится горячей, и последняя поддается на систему водоснабжения. Далее происходит процесс вывода отработанного газа: естественной тягой, либо при помощи вентилятора, в зависимости от вида колонки.

Принцип работы

В целом принцип работы газовых колонок достаточно простой:

• При сгорании газа выделяется тепловая энергия;
• Тепловая энергия нагревает теплообменник. Последний, как правило, выполнен из меди или специальных сплавов с высокой теплопроводностью;
• Вокруг теплообменника проходит змеевик, также выполненный из металла с высокой теплопроводностью, в результате чего он тоже быстро нагревается сам и нагревает воду;
• От змеевика осуществляется подача горячей воды в трубопровод;
• Продукты горения покидают камеру сгорания и выводятся наружу через дымоход.

Устройство и работа газового водяного блока. Отдельно следует рассмотреть устройство и принцип работы газового водяного блока. Как я уже говорил выше, водяной блок реагирует на подачу воды и обеспечивает запуск колонки.

Главным элементом водяного блока является редуктор, который называют «жабкой». Внутри него расположена мембрана со штоком. В современных колонках водяной узел работает следующим образом:

• При открытии крана поток воды проходит через редуктор;
• В одной из камер редуктора образуется повышенное давление, в результате чего мембрана (позиция 2 на схеме выше) изгибается и выталкивает тарелку. Тарелка в свою очередь выталкивает шток (позиция 1). Надо сказать, что давление штока составляет около 50 кг;
• Водяной шток толкает шток газового модуля, который расположен напротив;
• Толкатель, имеющий связь со штоком, действует на пластину выключателя, в результате чего электричество из секции батареек поступает в секцию электронного управляющего модуля, а дальше в запальную горелку, где образуется искра;
• Вместе с тем шток отжимает механический газовый клапан и газ начинает поступать в систему розжига и горелку. При этом также срабатывает дополнительный , который тоже обеспечивает свободный проход газа;

• При появлении искры газ зажигается в запальнике, после чего загорается основная горелка. При этом датчик наличия пламени подает сигнал на управляющий блок, в результате чего отключается свеча зажигания, вырабатывающая искру;
• При выключении горячей воды давление в двух камерах редуктора выравнивается, в результате чего шток отжимается. Соответственно срабатывают газовые клапана, и подача газа на горелку резко прекращается.

В современных колонках также имеется датчик температуры воды. Когда вода нагревается выше заданной температуры он подает сигнал на блок управления, который в свою очередь перекрывает систему подачи газа. Когда вода остывает, датчик опять срабатывает, и происходит розжиг горелки.

В более простых моделях многие датчики отсутствуют, но в любом случае подача газа открывается только после того, как давление воды в одной из камер редуктора повышается. Поэтому при недостаточном давлении воды колонка не включится.

Если давление горячего водоснабжения слабое и колонка не зажигается, но при этом давление в водопроводе хорошее, то скорее всего забились каналы редуктора. В таком случае его можно самостоятельно разобрать и тщательно промыть.

Способ розжига.В настоящее время существуют следующие виды розжига колонок:

Ручные.В этом случае для розжига нужно провернуть ручку колонки до упора, не нажимая на нее, после чего своими руками зажечь запальник, к примеру, при помощи спичек. После розжига запальника нужно надавить на ручку и повернуть ее по часовой стрелке, чтобы включить подачу газа на горелку. При этом запальник зажжет горелку;

С пьезорозжигом.В таких колонках, как и в ручных, вначале подается газ на запальник. Чтобы разжечь его, нужно нажать на специальную кнопку, в результате чего появится искра. После розжига запальника можно открывать подачу газа на горелку. В течение дня запальник можно не тушить, соответственно, при последующем включении колонки нажимать на кнопку не надо.
