Ручная
Картошка – самая популярная культура не только в нашей стране, но и во всем мире. Она питательная, вкусная, однако сложна в посадке.
Но большие поля следует обрабатывать при помощи сельскохозяйственной техники. Так для вскапывания и посадки картошки на участке в 10 соток, фермеру необходимо обработать собственными руками около 20 тонн земли. Это труд соизмерим с разгрузкой целого железнодорожного состава. Самым простым способом решить эту неприятную проблему является изготовление ручной картофелесажалки. Это очень простое устройство, которое сделать может практически каждый.
Ручное устройство представляет собой трубу (пустую внутри) с отверстием вверху, а снизу – клапан сдвижного типа. Для более глубокого понимания (в том числе размеров) изучим детально схему приспособления.
Чертежи и размеры зернодробилки
Труба должна быть срезана под углом снизу для образования острого черенка, задача которого погружаться в землю. Скос содержит клапан сдвижного типа. Задача клапана в том, чтобы открываться лишь в тот момент, когда клубень уже находится внутри на нужной глубине.
Чтобы избежать разной глубины при посадке, необходимо на нужном расстоянии от скоса разместить метку. Такой меткой может служить специальное плоское приспособление, которое упирается в землю и не позволяет трубе двигаться вглубь. Это очень удобно, ведь такой ограничитель позволяет углублять клубень вниз, помогая ногой (на подобии лопаты).
Верхняя часть устройства является открытой, здесь может быть специальная емкость с картошкой и дозатор, не позволяющий отправлять под землю несколько штук сразу.
Практичность устройства – самая главная ее характеристика. Многие стараются изготовить картофелесажалку компактной, удобной и даже трудятся над ее дизайном
Это все – немаловажно, однако никогда не следует забывать об основной задаче устройства. Картофелесажалка не должны быть большой и тяжелой, поэтому трубу следует взять не более метра в длину и обязательно тонкостенную
Следует помнить, что труба должна без сложностей выдерживать погружение в грунт и давление со стороны чернозема, поэтому материал должен быть очень прочным. Варить ее из листа жести – не самая лучшая идея, ведь деформаций не избежать.
Клапан принято изготавливать из стали. При помощи обычной дверной завесы можно изготовить простейший шарнир для крепления клапана. Из металлического уголка можно сделать подножку.
После того как все компоненты и инструменты подготовлены, следует приступить к непосредственной сборке:
- При помощи угловой шлифмашины (болгарки) срезаем трубу под углом, добиваясь оптимального заострения (чем острее получится конец трубы, тем лучше она будет входить в грунт).
- Изготавливаем клапанную крышку, которая должна достаточно плотно закрывать трубу в нужный момент.
- К корпусу трубы фиксируем шарнирный механизм.
- На расстоянии 200 мм от острия трубы, при помощи сварки, устанавливаем подножку (ее длина соответствует дистанциями между кустами, которые ожидаются в будущем).
- К трубе необходимо прикрепить ручки и емкость для клубней (не следует устанавливать огромную емкость).
Изготовление сажалки своими руками
Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.
Материалы и инструменты для изготовления
Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:
- металлический уголок или профильная квадратная труба для рамы;
- ось с подшипниками для грунтозацепов;
- две шестерни и цепь для транспортёра;
- стальная проволока на 5—6 мм;
- любой конусный бункер или смастерить самому из жести;
- грунтозацепы (их делают из маленького газового баллона).
И также понадобятся инструменты:
- болгарка с набором отрезных дисков;
- сварочный аппарат постоянного тока с электродами;
- дрель, свёрла по металлу;
- прочий набор слесарного инструмента.
Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.
Пошаговая инструкция по сборке
Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены
Важно знать порядок работ:
- Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
- Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
- Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.
- Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.
Их делают из стальной проволоки и приваривают через каждые 8—9 звеньев, что позволяет укладывать клубни на расстоянии 30—40 см друг от друга в одном ряду. Затем крепят выгрузную трубу диаметром примерно 100—120 мм. По ней корнеплоды поступают непосредственно в борозду, поэтому нижний край трубы должен соприкасаться с бороздоделом. Теперь действуют так:
- Устанавливают крепление к мотоблоку. Его мастерят из швеллера или уголков. Этот узел должен регулироваться по вертикали для удобства сцепки с мотоблоком.
- Крепление окучника для засыпки лунок. Позади рамы устанавливают два диска, с помощью которых осуществляется укрывание картофелин почвой. Это приспособление напоминает обыкновенный окучник с регулируемыми углами поворотов.
- Устанавливают плуг для создания борозды. Его крепят к трубе транспортёра. Он работает по принципу рала, то есть рыхлителя почвы. Его мастерят сами или применяют плужок от сельскохозяйственных культиваторов. Задача плуга — делать борозду для укладывания картофелин.
Таким образом, вся посадка картофеля производится автоматически и только за счёт вращения колёс сажалки. Иногда отдельные умельцы добавляют ещё бункер для удобрений, который дозирует подачу вещества в лунку.
Точно так же изготовляют картофелесажалку для минитрактора своими руками. Чертежи её широко представлены на сайтах самодельщиков. Как правило, она двухрядная, и поэтому имеет два бункера и два транспортёра. Принцип работы абсолютно аналогичен однорядной сажалки. Её мастерят как навесную, так и прицепную. Для среднего мотоблока она тяжеловата, так как в ёмкости загружают свыше центнера картошки. Её производительность позволяет сделать посадку клубней на 30 сотках за 1—1,5 часа работы.
https://youtube.com/watch?v=hSGLQiedgsM
Посадка картошки самодельной картофелесажалкой
Сама посадка картофеля производится следующим образом. Набираем заготовленную для посадки картошку в ведро, затем копаем лунки в земле при помощи клыков, начиная с одного конца грядки (рис. 4). Для этого приподымаем кар тофелесажалку над землей и резко опускаем ее в землю на расстоянии «d» в ранее размеченные лунки. После чего ногой наступаем на планку 2 и вдавливаем клыки! в землю так, чтобы планка 2 легла на землю. Стопы при посадке картошки должны находиться в промежутке между лунками.
Потом при помощи перемычки 5, выполненной из трубы, делаем движения на себя и от себя. Вынимаем всю конструкцию и переставляем вперед на расстояние «с», равное расстоянию между кустами картошки, которое каждый выбирает сам. После чего берем картошку из ведра и бросаем в лунки. Это если человек сажает картошку один, а если двое, то один делает лунки, а второй идет следом и закладывает клубни в лунки, при этом производительность труда увеличивается вдвое.
При выполнении лунок по всей длине поля (грядки) берем картофелесажалку, разворачиваем ее на 180°, при этом Г-образная пластина (проволока) 3 своим Г-об-разным концом должна находиться напротив крайней правой (левой) проделанной лунки, выполненной ранее. Пластина (проволока) 3 выполнена для того, чтобы всегда можно было соблюдать расстояние «в». После чего снова начинаем выполнять лунки в обратном направлении, и такую операцию выполняем, пока полностью не будет посажена картошка на всем огороде.
Следующая операция – заполнение лунок землей. Для этого берем грабли и на всем участке посаженной картошки заделываем лунки. Все! Картошка посажена.
Хочу сразу же успокоить тех читателей, которые начнут опасаться, что картофель, посаженный в уплотняющиеся лунки с последующей их засыпкой грунтом, может не взойти. С уверенностью могу сказать, что картофель всегда всходит дружно и отлично плодоносит.
Подготовка чертежей
Картофелесажалка, своими руками сделанная, собирается на основе заранее подготовленных чертежей и схем. Их можно разработать самостоятельно, если есть определенные навыки.
Можно найти большое количество уже чертежей картофелесажалок различных конструкций и исполнений. Можно выбрать готовый вариант. А можно взять схему и доработать ее по собственному усмотрению и пониманию. В любом случае перед началом работ необходимо проверить все указанные размеры и данные. Только после этого можно приступать к работе.
Как сделать картофелесажалку для мотоблока своими руками?
Именно качественный комплект для посадки картофеля является необходимым и важным помощником любого дачника. Но если вам не хочется покупать такое дополнительное оборудование, можно попробовать сделать картофелесажалку своими руками.
Картофелесажалка состоит из следующих элементов:
- контейнер для картошки;
- механизм для высадки клубней;
- рыхлители;
- колеса;
- устройства для закапывания лунок.
Все эти компоненты нужно будет изготовить самостоятельно. Чтобы не ошибиться и сделать все правильно, лучше всего использовать в работе чертежи. Их можно нарисовать самим, если есть об этом представления, или использовать уже готовые схемы. Для изготовления картофелесажалки понадобятся:
- листовой металл разной ширины и длины;
- гайки и болты;
- сварочный аппарат;
- болгарка;
- швеллеры;
- дополнительные колеса.
Самодельная картофелесажалка представляет собой небольшую тележку на колесах, которая крепится к мотоблоку. Чтобы ее изготовить, нужно следовать определенным этапам.
- Создаем рамную конструкцию картофелесажалкиДля этого свариваем между собой швеллера и продольно расположенные лонжероны. Их нужно соединить тремя поперечными элементами.Впереди конструкции устанавливаем арку с вилкой крепления и центральной тягой, здесь же устанавливают два кольца для крепления нижней тяги.Сбоку нужно закрепить пластинчатые опоры для крепления дисков для заделки борозд и семяпроводящих труб.После этого раму укрепляют и усиливаю с помощью стальных полос. Усиливаем также арку, укладывая на нее стальные косынки.
- Колеса, держатели и рыхлители картофелесажалкиВ качестве колес можно использовать любые от некрупной техники. Можно также сделать колеса самостоятельно из стальных листов.Затем колеса надевают на шипы оси с помощью подшипников и хорошо закрепляют. Держаки для рыхлящих лап создаются с помощью сварки. Собирают штангу квадратной формы, для чего используют металлические уголки. С двух сторон штанги крепят обоймы, в которые будут вставляться стойки культивирующих элементов. Зазор между стойкой и обоймой не должен быть больше одного миллиметра.Посадочное устройство создают из стальной толстостенной трубы с сечением 100 мм. Снизу к трубе крепится сошник для нарезки борозд, который должен быть регулируемым. Для таких целей на конструкцию надеваются ременные стремянки, путем ослабления которых можно проводить регулировку сошника.Диски для заделки борозд надеваются на заднюю часть посадочного устройства. Колеса конструкции оснащаем грунтозацепами, между ними устанавливаем деревянный диск с четырьмя полукруглыми пазами. Он будет захватывать картофель и перемещать в вырытые лунки.
- Делаем бункер для семянЕго лучше всего создавать из металлических листов, толщина которых от 3 мм. Принцип работы следующий:
- По шаблону отмериваются и вырезаются четыре стороны.
- Все составляющие соединяются сваркой, а дно застилается резиной, что предотвратит повреждение клубней.
После этого на раму сажалки крепится держатель разрыхляющих лап и ось для колес. Она состоит из толстостенной трубы, шипообразных вставок. Все элементы закрепляются болтами и привариваются, также устанавливается бункер.
Изготавливаем сидениеЕго можно сделать из металлического уголка, к которому крепятся доски и обтягиваются поролоном или любым другим мягким материалом.
Существует много вариантов создания самодельной картофелесажалки. Она будет необходимой в том случае, если фермер не хочет тратить деньги на дорогостоящее навесное оборудование, но намерен сделать работу на участке упрощенной.
Назначение
Картофелесажалка предназначена для посадки непророщенных клубней и внесения удобряющих веществ на почвенных грунтах всех категорий. Работы могут осуществляться во всех климатических зонах, где возделывается данная культура,кроме горных областей. Устройство для высаживания картофеля выполняет за один проход следующий ряд операций:
- формирование борозды в почвенно-растительном грунте с использованием плуга;
- внесение в борозду клубней с требуемым шагом;
- создание грядки с помощью специальных дисков, имеющих определённый угол наклона.
Использование картофелесажалки способствует облегчению и облагораживанию процесса проведения работ, связанного с посадкой овощей. Грамотное применение аппарата позволяет высаживать клубни ровными рядами на оптимальной глубине. Благодаря этим приспособлениям обрабатываются поля, отличающиеся малыми и средними значениями площадей.

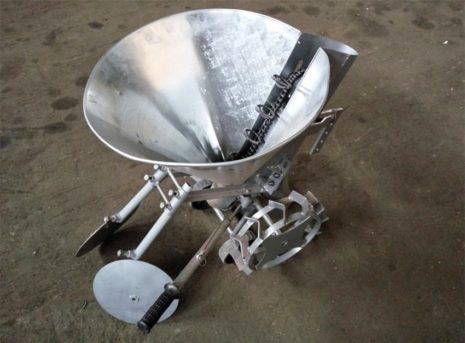

Однорядная картофелесажалка
Картофелесажалка для мотоблока: принцип работы, как сделать своими руками
С наступлением весны большое число огородников начинает высадку картофеля. Это непростая задача, и если участок большой, то справиться с ней поможет мотоблок и картофелесажалка.
Что это такое, какие виды существуют и как изготовить своими руками – все эти вопросы мы раскроем в нашем материале.
Картофелесажалка для мотоблока – описание
Картофель – «второй хлеб», овощ, занимающий на наших столах привилегированное место. Мотоблок и картофелесажалка – незаменимые вещи огородника, которые максимально упрощают высадку этой культуры.
Использование картофелесажалки позволяет быстро получить траншею для высадки плодов, а также обеспечивает прекрасные условия для будущего прорастания урожая и его сбора (рыхление, окучивание, копку).
Принцип работы
У картофелесажалки есть специальное опорное колесо, плуг и окучники. Подходит для мотоблоков любого класса. Принцип работы заключается в следующем:
- плуг делает в почве борозды;
- с помощью специального приспособления в почву вносятся удобрения;
- укладываются корнеплоды картофеля;
- окучником засыпаются грядки.
Такое оборудование стоит приобрести по той причине, что его можно будет использовать несколько раз в году. С его помощью можно производить также и окучивание картофеля, что еще больше упрощает уход за землей.
Виды картофелесажалок
Рассмотрим основные типы картофелесажалок, которые используются в нашей стране и пользуются наибольшей популярностью.
KC – 1
Используется вместе со средними и тяжелыми (а также самодельными) мотоблоками. Масса – 25 кг., колесная база имеет ширину 70 см. С помощью этой машины можно сделать ряд шириной в 60-70 см., за 1 час можно посадить 0,2 г. (5,5 клубней на каждый м. кв.)
KC — 1A
Машина весит 33 кг., мощность – 34 л. ведра. Производительность – 60 см. на 1 м. кв., что позволяет высаживать за 1 час до 5-и клубней. Овощи выкладываются в воронки, после чего со специального контейнера укладываются в почву по 1 шт.
KCM – 1
Позволяет равномерно высаживать картофель диаметром до 4 см., весит – 44 кг., имеет емкость 41 л. ведро. Может сажать плоды в ряды шириной по 40-60 см., используется как с отечественными, так и зарубежными мотоблоками.
KCM — 1A
Весит 33 кг., имеет бункер емкостью 34 л. ведра, колесную базу 40-60 см., и позволяет одновременно высаживать по 5 корнеплодов в ямки, шириной 50 см. За 1 час позволяет высадить 0,25 га. картофеля.
KCT — 1T
Самое маленькое устройство, по техническим параметрам схожее с предыдущим. Кроме высадки картофеля, может производить удобрение почвы.
Картофелесажалка своими руками
Многие садоводы не желают тратить деньги на покупку картофелесажалки (при стоимости от 10 тыс. руб. до нескольких сотен тысяч). Поэтому, они решают изготовить самодельную машину для высадки овоща. Разберемся, как ее изготовить.
Сиденье и ось
Машина обязательно должна иметь подножки, стремянки и сиденье. Рама сиденья варится из сварных уголков, после чего, для более привлекательно вида, укомплектовывается поролоном, досками и кожзаменителем.
Сиденье также крепится к раме с помощью уголков, затем на машину монтируется специальная подножка, для более комфортной работы.

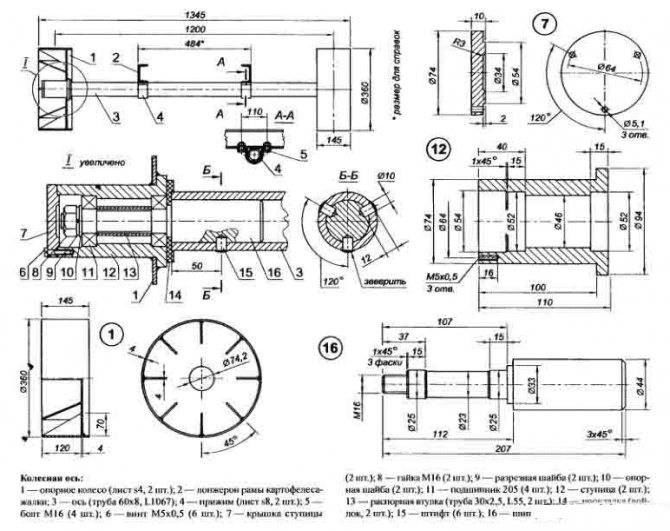

Ось агрегата делается из чугунной или стальной трубы (толстостенной), так как на нее постоянно будет оказываться повышенная нагрузка. Она оборудуется дополнительными металлическими вставками, которые крепятся на штифты.
Как только будет проведена полная сборка агрегата, все штифтовые механизмы свариваются. Ось крепится к аппарату с помощью прочных прижимов и болтов необходимого размера.
Колеса
Можно применять как готовые варианты от мелкой сельскохозяйственной техники, так и изготовить самодельные – с помощью листов стали. Второй вариант более подходящий, так как «на выходе» получатся максимально прочные и широкие колеса.
Колесные ступицы свариваются с листами стали, и крепятся на пару шарикоподшипников. Подшипники позволяют установить колеса на шиповые оси, что предохраняет их от повреждений и загрязнения.
Рыхлители
Держатели для рыхлителей собираются из квадратной штанги с помощью сваренных между собой уголков размерами 50 на 50 на 0,5 см. Лучше использовать именно сварные уголки, так как обычные квадраты могут деформироваться.
Высеватель
Устройство посадки делается из стальной трубы диаметром 10 см. Внизу к ней приваривается сошник, который будет вспахивать почву. Сошник должен быть регулируемым, чтобы можно было контролировать глубину посадки.
Дисковые заделочные элементы для формирования ямок можно взять от любой сеялки. Но, предварительно нужно будет их модифицировать – просверлить отверстия для ступиц и поставить новые подшипники.
Принцип работы механизированных вариантов
Своими силами собрать можно приспособления, подходящие для сцепки с техникой. К примеру, для мотоблока. Картофелесажалка в данном случае будет иметь более сложную конструкцию. Вращение ее отдельных частей будет зависеть от работы двигателя техники.
К раме конструкции приваривается ось, на которую одевается звездочка. Немного выше закрепляется еще одна звездочка, которая соединяется с предыдущей посредством цепи. При движении трактора и вращении его колес начинает вращаться ось навески. За счет этого через цепную передачу вращается верхняя звездочка. На цепи закрепляются чашечки, в которые из бункера попадают корнеплоды. Вращаясь, чашечки переносят картофель в почву. Как видно, приспособление для посадки картофеля своими руками собрать не сложно. Подобрав подходящий чертеж и приобретя необходимые материалы, можно приступать к работе.
По какой цене можно купить картофелекопалку для мотоблока
Цена картофелесажалки для мотоблока зависит от ее конструктивных особенностей, размера и производителя:
Модель | Характеристики | Цена (по состоянию на сентябрь 2018 г.), руб. |
КСМ 1А | Подходит для мотоблоков «Нева», «Ока», «Каскад», «Луч». | 8300 |
FORZA КСМБ | Элеваторного типа. Вес 35,9 кг. Бункер 20 л. Формирует колею 550 мм. Размеры 625 × 870 × 500 мм. | 8000 |
ВРМЗ 00.70.04.00.00 | Вес 37,5 кг. Размеры 680 × 570 × 790. Предназначена для установки на мотоблоки «Нева». | 11750 |
Возможно, определиться с выбором помогут и отзывы дачников об использовании картофелесажалок.
Watch this video on YouTube

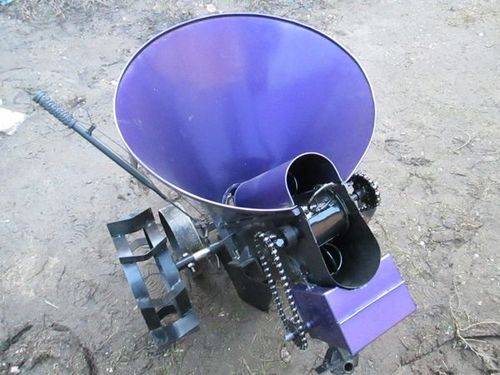

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео
Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.
Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.
С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.
Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.
В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

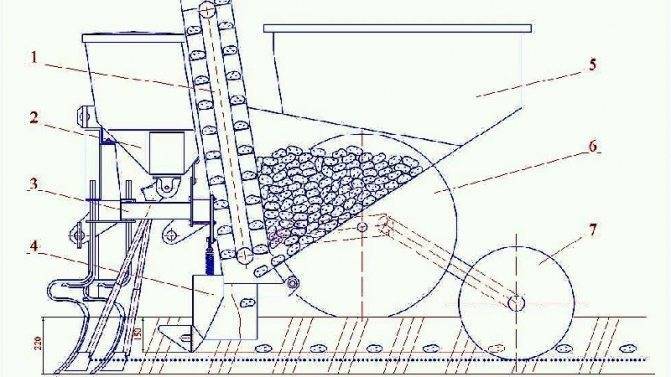

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.
На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.
Изготовление своими руками
Можно выбрать картофелесажалку и другое необходимое навесное оборудование в специализированном магазине, а можно изготовить такое устройство и в домашних условиях. Необходимо лишь обладать некоторыми навыками выполнения слесарных работ и приобрести необходимые материалы для изготовления посадочного устройства для мотоблока.
Инструменты и материалы
Чтобы изготовить картофелесажалку своими руками, потребуется приобрести:
- Оси, велосипедная цепь (или цепь от двигателя автомобиля), подшипники для движения колёс, изготовления цепного лифта.
- Металлический лист для изготовления бункера.
- Квадратный или круглый металлический профиль для монтажа рамки-держателя и других целей.
- Сварочный аппарат для прочного соединения элементов картофелесажалки между собой.
- Несколько электродов для осуществления сварки.
- Болгарка и диски для резки металлического листа на нужные части.
- Электродрель и свёрла к ней для проведения сверлильных работ.
- Элементы крепления для придания прочности устройству.
- Гайки и шурупы для монтажа конструкции.
- Проволока (несколько метров) для крепления некоторых элементов устройства.
- Наждачная бумага или напильник для шлифовки и очистки деталей.
Перед тем как начать сборку картофелесажалки, нужно внимательно изучить чертёж, продумать размеры будущего устройства и его внешний вид, способ крепления к мотоблоку. Размеры сажалки не должны быть очень большими, чтобы конструкция не вышла слишком громоздкой.
Объёмы бункера для засыпки клубней определяют исходя из расчёта двойной длины грядки. Объёма ёмкости должно хватить, чтобы пройти мотоблоком с заполненным картофелем бункером, две борозды и вернуться к месту повторной загрузки.
Как сделать картофелесажалку для мотоблока своими руками?

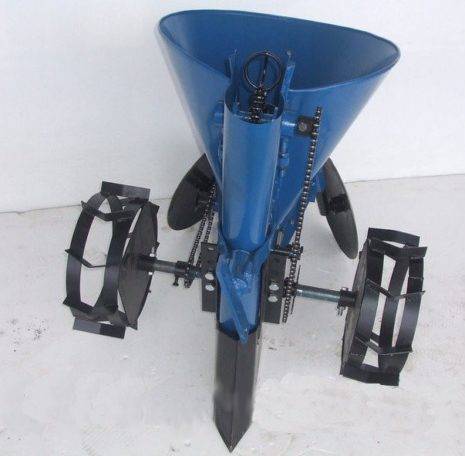

Сажалка для мотоблоков в принципе напоминает обычную тележку на колёсах. Она имеет свои нюансы изготовления:
- сбор рамы. Это соединённые швеллеры, а также продольно расположенные лонжероны, закреплённые тремя поперечными элементами. Впереди устанавливаются арка и вилки, по бокам – стойки деталей, отвечающих за высадку и закапывание лунок. Рама сбоку закрепляется пластинчатыми опорами, служащими семявыводящим механизмом. Колеса оборудуются грунтозацепамы, между ними деревянный диск в шесть сантиметров для захватывания клубней картофеля и их перемещения в лунки;
- изготовление бункера. Он может быть фанерным, но металлическая конструкция намного прочнее и надёжнее. Отмеренные четыре стороны бункера вырезаются и соединяются сваркой. Дно застилается резиной для предотвращения повреждения клубней. Укрепляется рама стальными полосами, они соединяют среднюю поперечную часть с аркой. Далее привариваются накладки и уголки толщиной 4 миллиметра. К лонжеронам крепится опора и подножка, которая состоит из металлического листа толщиной 5 мм;
- монтирование бункера. Устанавливается вертикальный лифт с чашами диаметром около 8 сантиметров. Для работы механизма его присоединяют к колесу, где работает цепная передача. Труба для вывода продукта закрепляется под лифтом и прижимается загребающей деталью. Звёздочка диаметром восемь сантиметров связывается со звёздочкой мотоблока для сцепления. Цепь, которой будет осуществляться передача, можно снять с велосипеда. Таким образом возможно добиться расстояния между лунками в 35 сантиметров;
- изготовление сиденья. Понадобится металлический уголок. Опора соединяется с досками, обтянутыми поролоном для большего удобства. Стальная труба может быть использована в качестве колёсной оси, которая подходит по размеру к раме.
- бороздорез внизу конструкции. В роли закапывающих элементов могут выступать диски от сеялки с двумя подшипниками;
- можно использовать практически любые колёса со старой техники.
Готовые чертежи значительно упростят процесс сборки, при этом комплект для посадки картофеля может иметь самые различные габариты.
Самодельная конструкция весит достаточно много, потому на мотоблок стоит установить дополнительные утяжелители, предотвращающие запрокидывание.
Процесс высаживания картофеля трудоёмкий, требующий много сил и свободного времени. Автоматизация сельхозтехники позволила значительно облегчить работу. При этом необязательно приобретать дорогостоящую картофелесажалку на мотоблоки МТЗ и Нева, можно изготовить её самостоятельно.
Сиденье и ось
К лонжеронам присоединяется подножка и опора (5 мм сталь). Первая должна быть такой высоты, чтобы оператору было удобно пользоваться оборудованием, учитывая рост.
Раскосы, которые находятся наклонно, нужно подсоединить к стальному кронштейну, для чего используется сварка. А болтовым соединением фиксируем бункер для клубней.
Внизу рамы размещается колесная ось и кронштейн, необходимый для расположения рыхлителей.
Ось – труба из металла малой толщины, на концах которой должны быть шипы, изготавливаемые на токарном оборудовании. Для их фиксации применяются штифты из стали.
Как сделать картофелесажалку к мотоблоку своими руками
Соорудить устройство для мотоблока можно самостоятельно. Рассмотрим подробнее, что для этого потребуется, а также составим технологическую карту.
Необходимые материалы и инструменты
Для монтажа понадобится:
- швеллер или уголок для сварной рамы;
- металлические колеса-зацепы (лучше приобрести готовые);
- ось для крепления на ней зацепов;
- набор подшипников;
- стальные листы для сварного бункера (толщина стали – от 1,5 до 2 мм);
- звездочки (19-21 зубьев);
- цепь от газораспределительного механизма ДВС;
- стальная проволока (3-4 мм).
Из инструментов потребуются:
- болгарка;
- сварочный аппарат (достаточно полуавтоматического);
- дрель (помощнее);
- компрессор и краскопульт.
Для большей конкретики пусть модель предполагаемой картофелесажалки будет иметь следующие размеры:
- рама – 600×300 мм;
- диаметр зацепов – 300-310 мм;
- колея (расстояние между центрами зацепов) – 600 мм;
- длина цепи семяпровода – 750 мм;
- расстояние между осями удерживающих цепь семяпровода звездочек – 550 мм;
- бункер – 350×400×400 мм;
- четыре стандартных подшипника 205-го размера.

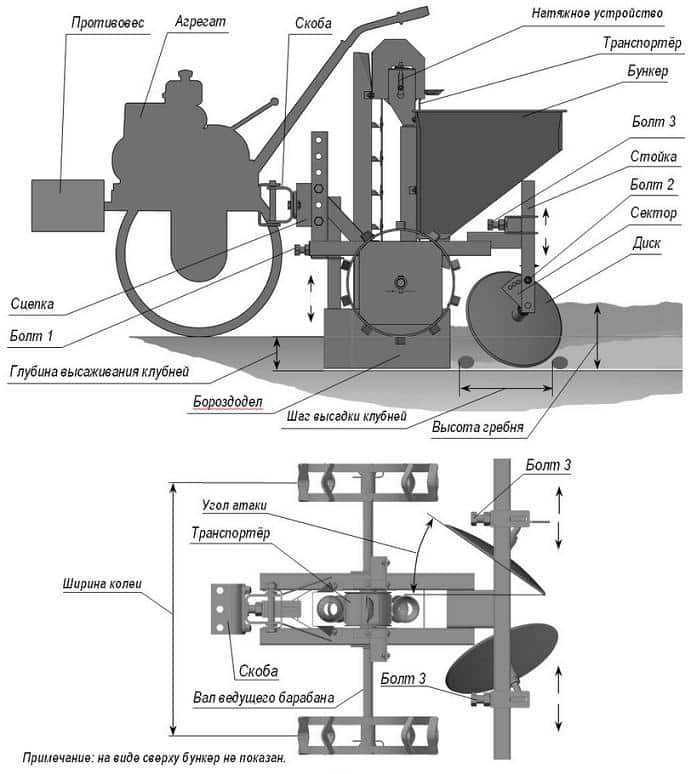

Общее схематическое устройство картофелесажалок смотрите на фото.
Процесс сборки картофелесажалки: пошаговая инструкция
По центру осевой стойки между ведущими колесами на указанном расстоянии друг от друга приваривают крепления со звездочками. Затем на ось опорных колес запрессовывают подшипники и звездочку. Из уголка сваривают раму и приваривают к центральной стойке мотоблока с тем расчетом, что к раме будет прикреплена ось с зацепами (при этом мотоблок, опирающийся на свои ведущие колеса и зацепы, должен стоять ровно). Далее ось с зацепами крепят к раме в подшипниках.
На трубу диаметром 50 мм навивают проволоку. Затем получившуюся спираль разрезают на целые витки и аккуратно приваривают их к цепи на расстоянии примерно 10 см друг от друга. Это будут ухваты для клубней. Чтобы мелкие клубни не проваливались сквозь кольца, из отрезков проволоки им делают поперечные донца.
Цепь будет зачерпывать клубни из бункера, поднимать и перенаправлять в семяпровод – вертикальную трубу, которая жестко крепится к раме картофелесажалки. Диаметр семяпровода должен быть на 10-15 мм больше, чем диаметр захватывающих колец цепи. Чтобы при переваливании через верхнюю звездочку картофельные клубни попадали точно в семяпровод, а не мимо, с обоих боков приваривают щеки-ограничители из тонкой листовой стали. Цепь размыкают, пропускают через семяпровод, надевают на звездочки и замыкают снова.
Рядом с нижней звездочкой к раме приваривают отрезок такой же трубы, из которой сделан семяпровод. Через него цепь с ухватами будет возвращаться в бункер. Его верхнюю часть приваривают к днищу бункера. Длина трубного отрезка не должна быть меньше полутора расстояний между ухватами на цепи (чтобы клубни не выпадали из отверстия в днище, а удерживались следующим снизу ухватом).
Цепь натягивают, удаляя лишние звенья. После укрепления всех деталей узел можно покрасить с помощью краскопульта.
Далее к раме приваривают сошники, в задачу которых входит укрытие клубней почвой. Центральная ось пары сошников должна крепиться непосредственно под центром трубы, из которой выходит цепь с чашечками (семяпроводом). Картофелесажалка готова.
