Каркасная баня своими руками

Варианты проектирования бани

В начале строительных работ разрабатывается проект будущего сооружения. Сделать это можно самостоятельно, взяв за шаблон один из готовых чертежей в интернете. Есть хорошая альтернатива, которая сэкономит время, – заказать проект у специалистов. Эта же команда займется и пошаговым возведением под ключ.

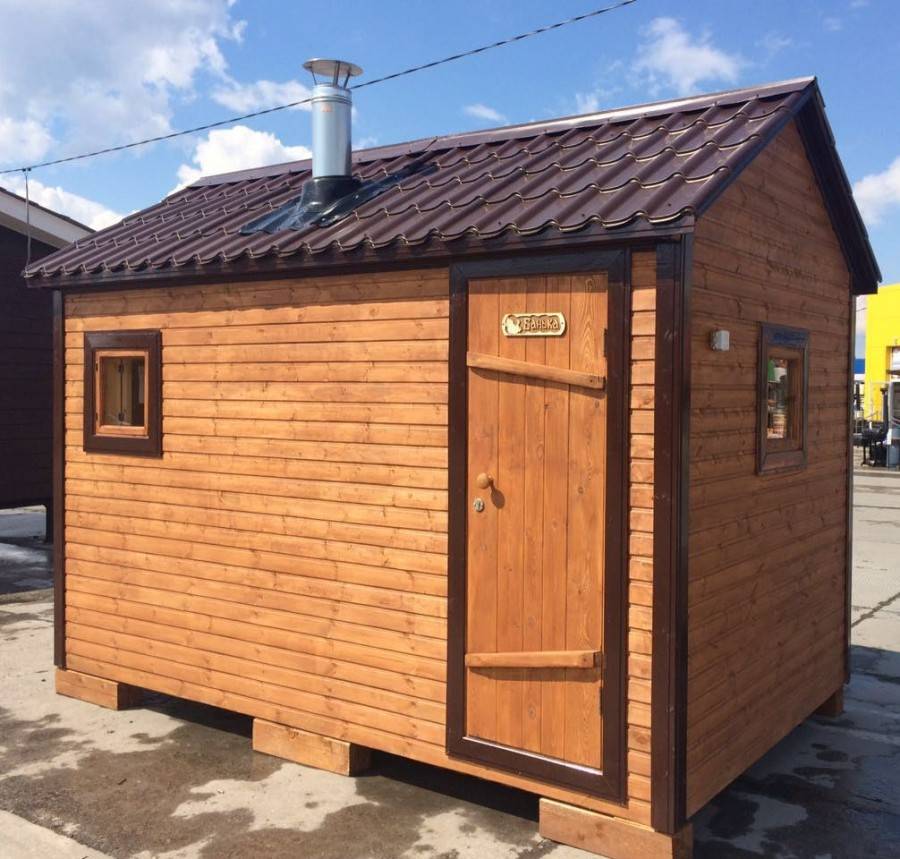

В продаже есть готовые модульные баньки, которые просто собираются по принципу конструктора и не нуждаются в наружной или внутренней отделке.

Самые популярные размеры:

  • 3×4 м;
  • 3×6 м;
  • 5×5 м;
  • 6×6 м;
  • 6×8 м.

Если же решили делать эскизы самостоятельно, то нужно учесть такие моменты:

Правильное расположение постройки

Здесь важно организовать удобный подвод коммуникаций.
Тип грунта на участке. От этого зависит тип фундамента

В частности, для бани с бассейном важно, чтобы подземные воды не подмывали сооружение.
Планировка конструкции, размеры. Если будет строиться двухэтажная баня, то и нагрузка на каркас получится больше. Важно заранее рассчитать, где установить печь, определить высоту дымоходной трубы, в каком месте крыши она будет идти.
На схеме необходимо указать, где проходят: вентиляция, электрическая проводка, канализация.
Форма крыши, материал для ее настила. Проводится расчет мощности перекрытия.

Для коммуникаций желательно составить отдельный чертеж.

На усадьбе большой площадью хорошо будет смотреться целый банный комплекс с террасой, комнатой отдыха, столовой, спальней. В такой постройке отлично проводить время с гостями круглый год.

Популярны проекты с мансардой. Согласно стандартному плану комната отдыха на первом этаже занимает до 20 кв. м. От нее идет лестница наверх, где расположена спальня.

По стоимости от одноэтажной бани отличается не существенно

Внимание уделяется усилению фундамента, поскольку нагрузка на него приходится больше

Рекомендуем ознакомиться:

  • Поэтапное возведение бани с террасой
  • Каркасная баня с беседкой

В большинстве каркасных конструкций для пола берут обрезную доску (черновой настил), шпунтованную (чистовое покрытие). Все деревянные элементы тщательно проходят антисептиками.

На перегородки, стены, потолок удобно использовать вагонку. Для теплоизоляции лучше брать минеральную вату, сверху настелить 2 слоя пароизоляции.

В парной отлично разместится дровяная печь с баком для воды. Можно выложить ее вручную из кирпича или купить заводскую металлическую.

Тематический материал:

  • Кирпичная печь для бани
  • Металлическая печь для бани

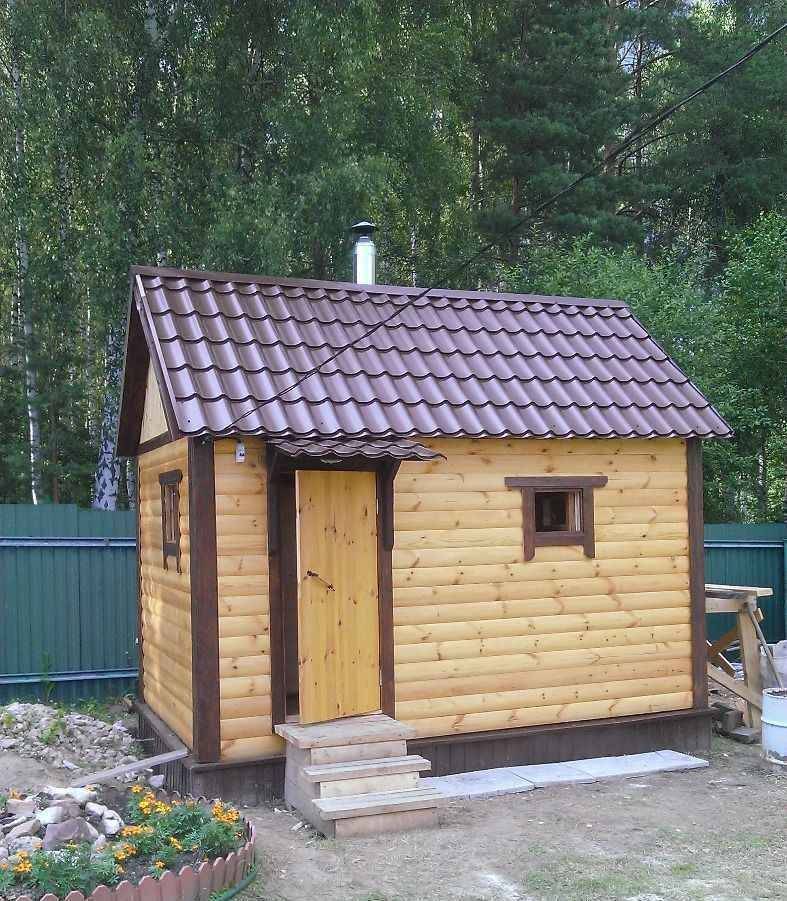

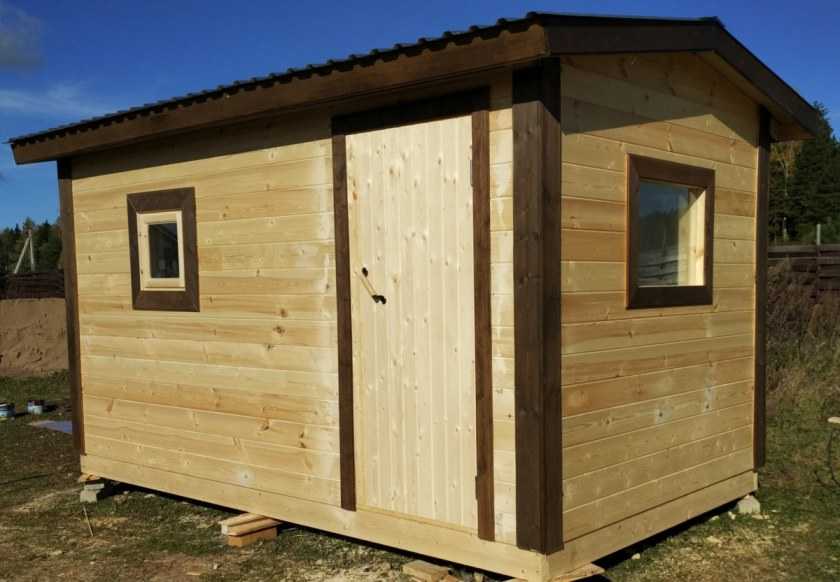

На дачах часто ставят маленькие бани 3*4 м. Делать их проще квадратной или прямоугольной формы. Необычно выглядят баньки в виде бочки, треугольные. В парилке смогут разместиться 2–3 человека. Внутри постройки есть только основные помещения:

  • парная;
  • душевая;
  • предбанник (раздевалка).

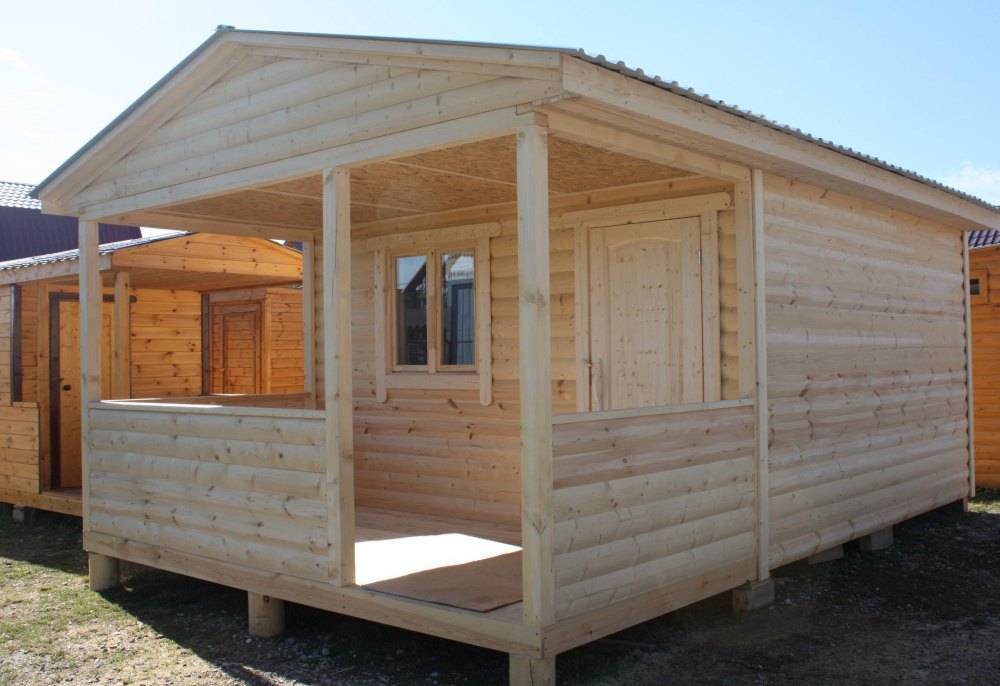

Допускается наличие маленькой веранды. Обогревается баня печью на дровах или котлом.

Основные плюсы мини-бани – скорость строительства, небольшие траты.

Технология строительства

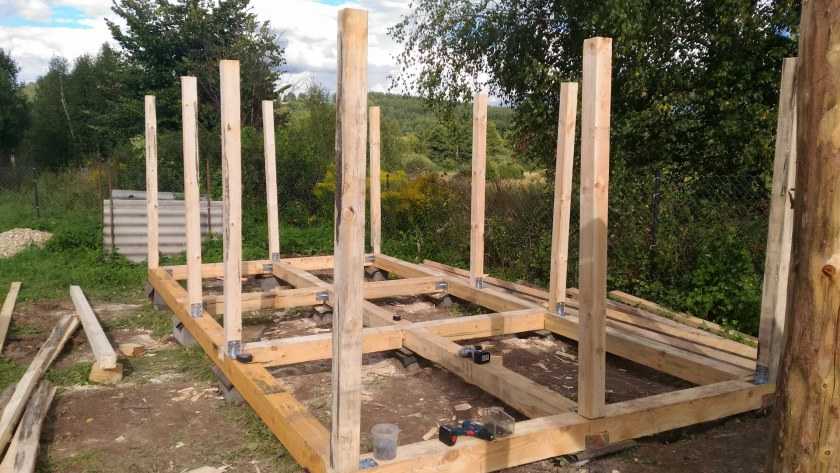

Внешние опоры монтируют по схеме планировки, между собой соединяют горизонтальными и диагональными связями. Вертикальные стойки опирают на нижнюю балочную обвязку, сверху их соединяют брусками. Опоры ставят с шагом 30, 40, 60 см, цокольный и верхний пояс делают из деталей, аналогичных по сечению стойкам. К вертикальным элементам каркаса крепят внутреннее и наружное покрытие.

Детали снабжают пропилами, пазами и шипами для удобства сборки каркаса бани. Модульный вариант по типовому проекту поступает в разобранном виде с точно подогнанными соединениями и подробной инструкцией. Элементы не нужно дорабатывать по месту для поэтапной стыковки.

Строим стены

Строительству стен каркасной бани следует уделить особое внимание. Учитывая то, что обогрев помещений происходит периодически, стены должны быть спроектированы таким образом, чтобы:

  • предотвратить теплопотери;
  • позволить быстро обогреть пространство.

Монтаж стен может происходить в двух вариантах:

  • устройством прямо на фундаменте (на полу);
  • поднятием и установкой готовых стеновых конструкций.

Вне зависимости от способа монтирования, состав пирога стен каркасной бани включает в себя следующие элементы:

  1. внутренняя декоративная обшивка;
  2. слой пароизоляции и гидроизоляции;
  3. утеплитель;
  4. слой ветрозащиты и гидроизоляции;
  5. внешняя обшивка стен;
  6. внешняя фасадная обшивка.

Внимание! При строительстве стен непосредственно на обвязке следует отталкиваться от ширины листов обшивки. Чаще всего таким материалом служат листы ОСП с размерами 1220*2440

В соответствии с этой шириной и определяется расстояние между стойками так, чтобы между их центрами получалось 1220 мм.

Расчет стоек каркаса в зависимости от размеров строения

Когда мы строим каркасную баню своими руками, нужно исходить из длины каждой из стен, чтобы не ошибиться с расстояниями между стойками. Учитывая, что расстановка стоек на любой стороне строения не зависит от длины и стоек на других стенах, возьмем стены разных длин по отдельности. Для примера возьмем каркасную баню 4 на 4 своими руками:Ширина стоек взята равной 100мм, они обозначены квадратами(схематичный вид сверху). Указаны расстояния между стойками

Обратите внимание, что между крайними стойками расстояние будет меньше, т.к. ширина листа OSB не кратна длине стены

Рассмотрим теперь вариант постройки каркасной бани 3 3 своими руками:Здесь ситуация похожая, крайний лист тоже придётся обрезать

Обратите внимание, что это расположение справедливо для каркасной баня 3х4

Чтобы правильно разместить стойки для каркасной бани 6х4 своими руками, можно воспользоваться следующей схемой:
Т.к. расположение стоек зависит только от длины стен, то же справедливо для каркасной бани 6 6 своими руками.

Схема монтажа стен на фундаменте выглядит следующим образом:

  1. Первым делом крепятся угловые стойки с минимальным сечением 100*100 мм (оно зависит от толщины утепления и этажности бани. Для двухэтажной желательно ставить стойки 150*100 мм или 150*150мм);
  2. Через каждые 1220 мм устанавливаются промежуточные стойки. В случае если между центрами крайних стоек ширина пролета осталась меньше 1220 мм, происходит последующая подрезка листа ОСП по нужным размерам. Имейте в виду, что на крайние стойки OSB должна заходить полностью!;

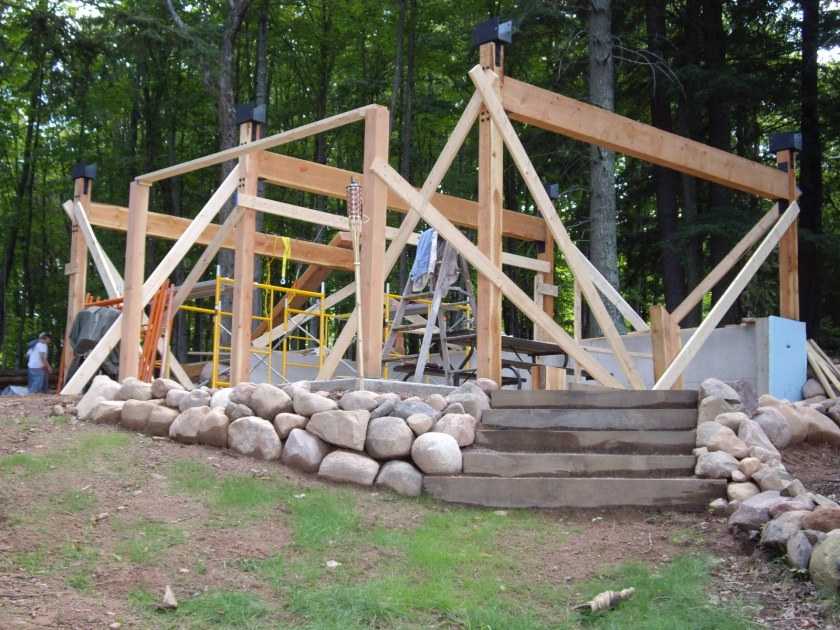

  3. От нижней обвязки к стойкам крепятся укосины, которые помогают отрегулировать строгую вертикальность;
  4. Монтируются коробки(каркасы) будущих дверей и окон;
  5. Для обеспечения жесткости конструкции, на высоте 1-го метра от низа стойки между собой скрепляются прогонами (досками с сечением 25-50*100 мм.). Проемы, предполагающие расположение в них дверей, остаются свободными;
  6. Поверх стоек укладывается брус верхней обвязки. Для этого в брусе размечаются места, куда приходятся стойки и срезается половина толщины. Таким образом, торцы стоек получаются утопленными в брус для дополнительной надежности.

Внимание! Все деревянные элементы каркаса подлежат обязательной обработке антисептиком. Это защитит их от гниения и продлит срок эксплуатации.. Зачастую, при строительстве каркасной бани своими руками, пошаговая инструкция предполагает сборку каркаса стен на земле

При условии, что для этого имеется соответствующе подготовленное, ровное пространство недалеко от места постройки. Это обусловлено удобством проведения работ и быстротой процесса

Зачастую, при строительстве каркасной бани своими руками, пошаговая инструкция предполагает сборку каркаса стен на земле. При условии, что для этого имеется соответствующе подготовленное, ровное пространство недалеко от места постройки. Это обусловлено удобством проведения работ и быстротой процесса.

В то время, пока производится сборка стен, можно заливать фундамент, или ввинчивать сваи.

Тем более, сборные каркасы стен можно поднять при наличии спецтехники или помощников.

Преимущество сборки и поднятия готовых конструкций ощущается при возведении двух-трехэтажных конструкций.
Стыковку всех перпендикулярно приходящихся деталей лучше всего производить при помощи металлических усиленных уголков. Так можно будет добиться особой жесткости конструкции.

Каркасно-щитовая конструкция для бани: особенности проекта

Простой каркас из деревянных брусьев, зашитый утепленными щитами, — это и есть каркасно-щитовая баня.

Преимущества и слабые стороны

Несомненными достоинствами конструкции считаются низкая стоимость материалов, скорость возведения, простота строительных работ, минимальная усадка, низкая теплопроводность и очень быстрая прогреваемость материала. Из минусов стоит отметить стыки между щитами. Они, впрочем, при адекватной организации пароизоляции и минерального утепления не буду мешать, так как конструкция станет герметичной.

Кому подойдет щитовая баня? Если вы не располагаете большим бюджетом и стремитесь к быстрой стройке, этот вариант для вас. Минусом считается недолговечность проекта, всего 10 — 15 лет, тогда как дорогостоящая баня из сруба прослужит всю жизнь. Сама конструкция весит немного, поэтому ее ставят на столбчатый фундамент, столбы при этом размещают под углами здания, в местах пересечения внутренних стен и под их краями.

Как собирать каркасно-щитовую баню

Сборка каркаса щитовой бани начинается с обработки древесины антисептиком для защиты от гниения, насекомых и грибка. Обработка антипиренами всех несущих конструкций и отделки крайне желательна для обеспечения пожарной безопасности. Столбы покрывают рубероидом во избежание чрезмерной влажности.

Далее каркас щитовой бани собирается в такой последовательности:

  • цокольная обвязка;
  • несущие стойки;
  • монтаж верхней обвязки и потолка;
  • обшивка стен (послойно — внутренняя обшивка, деревянный каркас, пароизоляция, утеплитель, гидро- и ветроизоляция и внешняя обшивка);
  • кровля.

Если изучить отзывы владельцев о каркасно-щитовых банях, обнаруживается масса позитивных впечатлений. Всего несколько дней на сборку, экономичность печи при достаточной мощности, возможность приобретения готовой каркасно-щитовой конструкции — главные положительные моменты, о которых рассказывают владельцы таких бань.

Пошаговая инструкция

Каркасная баня своими руками пошаговая инструкция – самый распространенный запрос поиска в интернете. Разберемся во всех действиях, необходимых на пути к бане своей мечты.

Определяем планировку будущей бани для этого нужно ознакомиться с проектами каркасной бани своими руками. В этом вопросе может быть миллион разнообразных решений.

Лучше всего подумать о функциональности будущей постройки. Если средства и площадь, отведенная под будущую баню позволяют, советуем рассмотреть варианты усложненной планировки. Здесь рассуждаем о веранде, месте для барбекю, гостевой комнате или полноценном дополнительном спальном месте. Все зависит от потребностей хозяев и их желанию.

Определившись с размерами и пожеланиями, находим чертеж похожей бани в интернете и проверяем чтобы чертеж соответствовал желаемым размерам будущего строения. Делаем фундамент.

Когда основные моменты определены, можно приступать к самой постройке.

  1. Заливка фундамента.

Шаг первый. Периметр будущей бани определяется заранее, по его краям в землю вбиваются специальные колышки, в пределах которых необходимо вырыть ров в 60 сантиметров глубиной и 40 сантиметров шириной.

Шаг второй. Ров заполняется песком на одну третью часть глубины. Сверху песок заливается водой и тщательно утрамбовывается.

Шаг третий. После утрамбовки первого слоя поверх него засыпается мелко расколотый красный кирпич или гравий.

Шаг четвертый. Слой битого кирпича или гравия засыпается слоем песка, который должен выровняться с уровнем грунта.

Шаг пятый. Из арматуры собирается опалубка. Вся конструкция заливается бетоном, а сверху изолируется тонким слоем рубероида.

Важно! Перед строительством каркасной бани должна пройти как минимум неделя, чтобы у фундамента была возможность как следует отстояться

  1. Постройка стен.

Шаг первый. Пиломатериал, приготовленный для каркасной бани, перед началом работ необходимо тщательно просушить. Не рекомендуется использовать для строительства древесину березы, так как она быстро подвергается гниению. Самым лучшим вариантом будет липа, осина или лиственница

Древесина этих пород способна сохранять форму в течение длительного времени и обладает теплоизоляционными свойствами, что очень важно для бани

Шаг второй. После того как все строительные работы будут завершены, с внутренней стороны доски следует покрыть раствором антисептика, а с внешней – мебельным лаком, причем в два слоя. Данную процедуру необходимо проделать по всему периметру помещения, избегая лишь парилки и помывочного отделения.

Шаг третий. Нижнюю обвязку из надежного бруса с сечением 10х10 сантиметров необходимо достаточно прочно зафиксировать, после чего как следует скрепить брусья по углам при помощи гвоздей. Рекомендуется ставить стойки на металлические штыри для того, чтобы в процессе возведения стен они не смогли изменить своего местоположения и сбить конструкцию.

Шаг четвертый. Угловые стойки должны быть замурованы в бетон.

Совет: Столбы – основу стен будущей бани – следует располагать непосредственно под несущими стенами, углами, печами – то есть в тех местах, где нагрузка наиболее велика.

Шаг пятый. Вдоль периметра стен монтируются стойки промежуточного характера, выполненные из такого же бруса, что и основная конструкция.

Шаг шестой. Чтобы сделать пол гидроизолированным, его следует выложить брусом из любой древесины, сечением 15х15 сантиметров.

  1. Переходим к постройке крыши.

Шаг первый. Необходимо взять 8 специальных потолочных балок, спиленных под угол стропил. Для начала следует выставить только крайние стропила, и только после этого еще пару штук зафиксировать по центру будущей крыши. Остальные же стропила присоединяются к основной конструкции сначала с одной стороны крыши, затем с другой (через конек).

Шаг второй. После стропил устанавливаются вертикальные стойки, по необходимости делается и выход на чердак.

Шаг третий. На стропилах, находящихся с краев, вырезаются балки, к которым прибиваются лобовые доски, после чего сверху крепятся обрешетки.

  1. Необходимо утеплить стены.

Самым распространенным материалом для этой цели является рулонный утеплитель толщиной около 50 миллиметров. В некоторых случаях используют минеральную вату или готовые маты. Утеплитель укладывается между вертикальными деревянными стойками, после чего к ним прибиваются рейки. Для теплоизоляции помещения рекомендуется использовать полиэтилен или пергамин.

Совет: использовать для утепления стен рубероид не рекомендуется, так как под воздействием высоких температур он начинает источать неприятный запах.

Для утепления пола лучше выбирать керамзит или другие виды засыпок, а для потолка – пенопласт. Если утеплитель подобран грамотно, тепла будет теряться в несколько раз меньше. Благодаря этому затраты на обогрев бани также будут снижены.

После того как стены и крыша построены, можно будет приступить к установке окон и дверей в заранее оставленные для них проемы. По окончании этих работ можно будет выходить на финишную прямую.

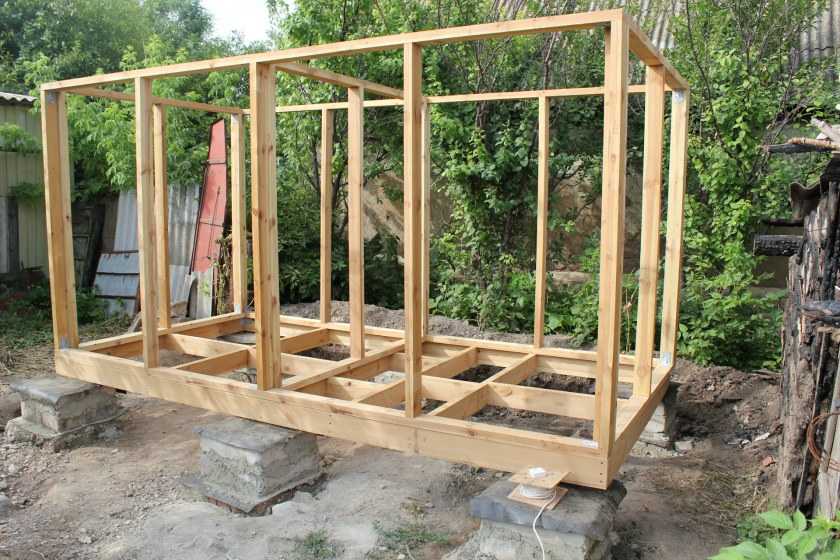

Монтаж каркасных стен

Этому процессу уделим особое внимание, потому что каркас надо изготовить и утеплить правильно. Для его изготовления возьмите обрезную доску толщиной 50 и шириной 150 мм

 150 мм. будет толщина стены. Выберите на земле ровную площадку и соберите 4 каркаса для четырёх стен. Не пролетите с размерами, учитывайте всё очень внимательно.

Точно рассчитайте высоту каркаса, так как в минус уйдут лаги под полом и обшивка потолка. Старайтесь каркас под стены собрать как можно точнее, замеряйте и выравнивайте диагонали. Для того, чтобы нужный размер «не ушёл» прибейте временные укосины, потом их уберёте.

Обратите внимание на следующий момент: шаг стоек в собираемом каркасе должен быть 600 мм. Почему именно так, объясню потом

Там, где будут дверные и оконные проёмы, естественно расстояние между стойками будет другое. В этом нет ничего страшного, просто добавьте надпроёмные и подоконные стойки и закрепите их горизонтальными ригелями.

После того, как все рамы собраны, поставьте их на подготовленный фундамент и хорошо закрепите между собой. Следите за точной вертикальностью стен. Не забудьте все деревянные каркасные элементы хорошо обработать антисептиками глубокого проникновения. Это надо сделать обязательно. Кстати, весь применяемый пиломатериал должен быть хорошо просушен. Иначе могут возникнуть проблемы в виде грибка или плесени.

Для крепежа везде применяйте саморезы, они более надёжны и практичны, чем гвозди. Будет не лишним применение специального металлического перфорированного крепежа для деревянных конструкций. На этом каркасные стены бани уже готовы. Осталось правильно их утеплить и обшить с двух сторон. Этим мы и займёмся дальше.

Какой фундамент лучше выбрать

Выбор фундамента для бани зависит от двух основных факторов:

  • особенность почвы
  • вес будущей конструкции

Чем тяжелее ваша постройка, тем надежнее должен быть фундамент. Для больших двухэтажных бань необходимо использовать ленточный фундамент. Легкие фундаменты подходят только для крупно-песчаных почв. Сыпучие почвы или глинистые требуют более крепкого основания, возведения дополнительной подушки и песчаной прослойки.

Основные виды фундамента (про их особенности читайте тут) для каркасной бани:

  • ленточный
  • столбчатый
  • свайный винтовой

Ленточный фундамент считается оптимальным вариантом для бани, так как он более крепкий, чем свайный, и менее затратный, чем монолитный. Его можно сделать самостоятельно, сэкономив значительную сумму денег.

Перед заливкой ленточного фундамента, вам необходимо провести некоторые подготовительные работы. Необходимо выровнять участок земли, где будет фундамент, снять плодородный слой почвы. С помощью колышков и веревки нанести разметку для будущего фундамента. Копаем траншею толщиной минимум 30 см. Устанавливаем опалубку, которую можно сбить самостоятельно из доски. Заливаем цементной смесью.

После того, как была выполнена заливка, фундаменту необходимо дать время для застывания и усадки. Если в ближайшие дни предполагаются дожди, фундамент лучше закрыть пленкой. Это предотвратит вымывание цемента. Нельзя ставить каркас сразу, иначе фундамент даст усадку и на каркас пойдет искривление. Подождите минимум месяц, а лучше три, если у вас глинистые или мелкопесчаные смеси почв.

После того, как фундамент постоял, необходимо проверить его геометрию. Проще всего использовать строительный лазер. Однако пользоваться им можно вечером, когда слегка стемнело. Лазерный луч очень точно определит неравномерную высоту фундамента. Если перекос больше 1 см, заниженные части поднимаем с помощью более густой цементной смеси. Необходимо добиться одинаково ровной поверхности

Кроме того, обратите внимание на ровность углов вашего фундамента

Столбчатый фундамент представляет собой столбы, стоящие на одинаковом отдалении друг от друга. Этот фундамент также подходит для строительства каркасной бани, при этом он более дешев. Столбы для фундамента можно делать из блоков, кирпичей, а, используя специальную опалубку, и из цементной смеси, точно такой же, как и для ленточного фундамента.

Свайный фундамент в последнее время чаще всего используется фирмами, которые строят бани под ключ. Дело в том, что это самый быстрый способ сделать основу под будущую постройку. Если речь идет о мини бане, свайный фундамент можно поставить за несколько часов.

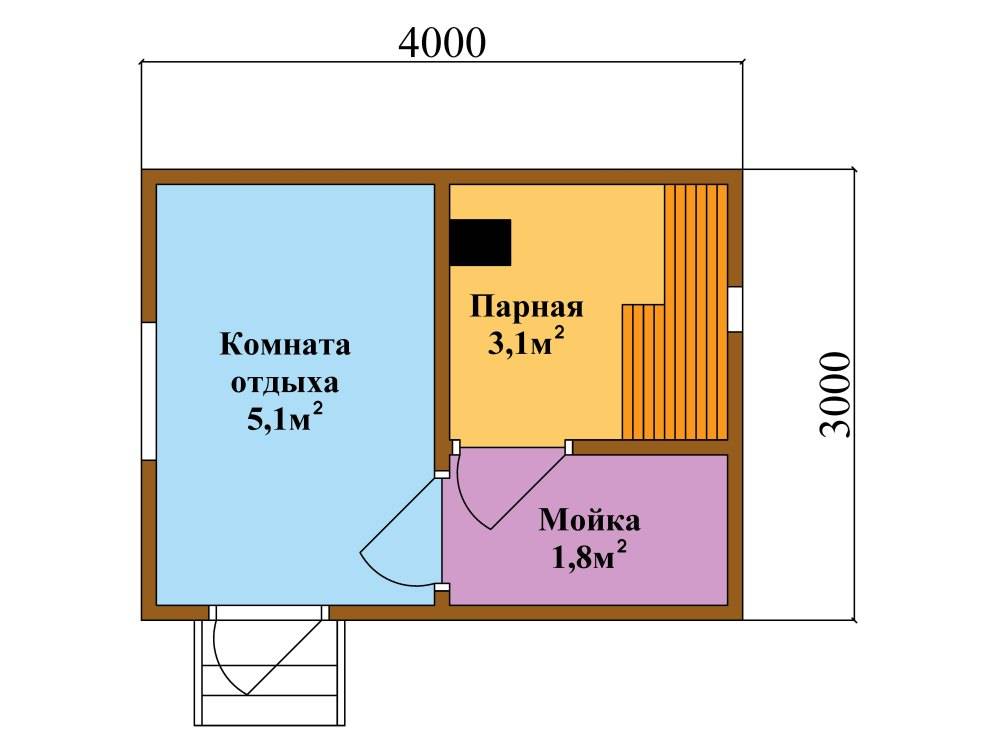

План маленькой каркасной мини бани

Возведение стен каркасной бани

Если вы закупили сухой материал для каркаса, то строительство можно начинать сразу после застывания фундамента. В другом случае дайте древесине просохнуть некоторое время. Далее, руководствуясь проектным планом, подготовьте каркасные стойки и стропила кровли. Наметьте места монтажа стоек и приступайте к монтажу основного каркаса. Сборку бани начинают с обработки бруса цоколя огне-биозащитным составом. Обработанный брус укладывается по периметру бани, и соединяют гвоздями и скобами. Сверху монтируют опорные брусья связанные сверху конструкции досками 50х150мм. Постоянно проверяйте уровнем точность монтажа опор.

Важный момент: при сборке основного каркаса используйте только ГВОЗДИ подходящего размера. Использование саморезов недопустимо! Разница в сопротивлении гвоздей и саморезов на излом делает применение последних в сборке каркаса ОПАСНЫМ!(СНиП 31-02).

Порядок сборки стен:

  • монтируются две стойки в углах и несколько промежуточных стоек;
  • каркас обшивается OSB плитой (плиты выравниваются по уровню и крепятся на саморезы);
  • монтируется еще некоторое количество стоек, обшивается OSB.

Следуя этому алгоритму, собирается вся конструкция. Учтите расположение дверных и оконных проемов. Расстояние между внутренними стойками каркаса целесообразно подбирать по ширине плиты утеплителя. Заранее рассчитайте места окон и дверей, чтобы стойки ни пришлось переносить по ходу строительства.

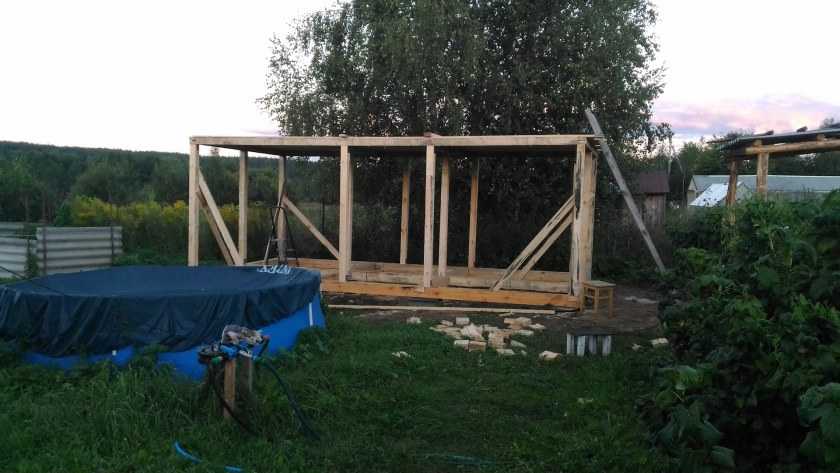

Совет! При сборке опорного каркаса стойки можно укрепить откосами, после обшивки строения OSB-плитой и монтажа кровли откосы убираются.

Проектирование

Сначала рекомендуем точно понять, какие функциональные зоны вы желаете видеть в своей бане. Обычно помещение делится на:

  • парную;
  • помывочную;
  • комнату отдыха.

В некоторых проектах также можно встретить санузел, тамбур, место хранения банных принадлежностей – кладовка. Когда все вопросы решены, начертите подробный чертеж будущего строения с указанием габаритов, разделения пространства на зоны с шириной и длиной для каждой из них. Также в проекте показываются места установки окон, дверей, расположение печи, лежанки, сантехники. Если сомневаетесь в том, что сможете самостоятельно справиться с этой задачей, воспользуйтесь готовыми проектами, подходящими под ваш размер. Их великое множество на просторах интернета.

Отделка

Для наружной отделки каркасных бань используются:

  • Сайдинг;
  • Блок-хаус;
  • Штукатурка либо плитка;
  • Зашивка сосновой доской.

Перечень, в принципе, можно и продолжить – все зависит от фантазии хозяев, к тому же, в интернете немало различных фото каркасных бань. Под обшивку рекомендуется завести гидроизоляцию, а пустоту между вагонкой и обшивкой заполнить утеплителем.

Внутреннюю стенку не обрабатывают лакокрасочными изделиями, которые при нагревании могут выделять токсичные вещества и издавать неприятный запах. Исключением является акриловый лак для бань и саун, который нетоксичен и негорюч. Растворителем для такого лака является обычная вода.

Подготовка к стройке

Для начала строительства и точного расчета материала желательно иметь проект. Найти его можно в интернете или заказать в специализированной фирме. Каркасные бани проекты своими руками фото лучше всего заказывать у профессионалов, однако, его можно начертить и самостоятельно, но необходимо быть максимально внимательным. Кроме того, для строительства бани потребуются определённые материалы, а именно:

  • брус 100х100 мм;
  • сухая строганная доска 50х150 мм;
  • утеплитель, пароизоляция;
  • гидроизоляция;
  • фасадные элементы (сайдинг, металлочерепица);
  • интерьерные элементы (вагонка, панели и т.д).

Следующим этапом после закупки материала будет подготовка стройплощадки и непосредственно строительство. Наметим основные шаги:

  • строительство фундамента;
  • поднятие и обшивка основного каркаса;
  • кровельные работы;
  • внутренние отделочные работы.

Очень важно создать правильный проект каркасной бани, а лучше воспользоваться уже существующими чертежами. Ниже представлена схема каркасная баня своими руками проекты фото

Внутренняя и внешняя обшивка каркасной бани

Каркасные стены снаружи лучше всего обшить плитами ОСП (поверх гидроизоляции), а внутри — влагостойкой фанерой. Они просто прикручиваются на каркас саморезами. Потом ОСП можно будет покрасить или обработать лаком (снаружи). Кстати, ОСП панелями можно обшить потолок и также утеплить его минераловатными плитами Роквул. Ещё такой вариант: берёте обрезную доску и зашиваете стены снаружи обыкновенной доской. Затем облагораживаете виниловым сайдингом или любыми декоративными панелями.

Изнутри стены можно обшить так: берёте сухие деревянные бруски 20 на 30 мм

и осторожно, не повредив пароизоляцию, прикручиваете горизонтально на стены. Расстояние между ними примерно 50-60 см

Можно сразу прокинуть провода, поместив их в гофрированную трубу. Но для этого надо уже знать точную схему электропроводки. Затем аккуратно монтируете вагонку и не греете голову: куда и как спрятать провод.

На этом буду заканчивать. Тему крыши, пола, окон и дверей я не затронул. Здесь всё обычно. Как построить каркасную баню, теперь Вы примерно представляете. Хотя сам по себе знаю, что когда начинаешь стройку, сразу возникает миллион вопросов, которые надо решать самостоятельно.

Анекдот в тему: Муж: Я завтра с ребятами хочу на рыбалку сходить, а потом к Петьке в баню, пивка попьём, расслабимся. Но ты не волнуйся, будут одни пацаны, никаких баб. Ну так чё, я пойду?Жена: Конечно иди, никто тебя за рога не держит.

Надеюсь информация была немного полезной. Если да, то порекомендуйте её друзьям. Если не хотите пропустить выход новых статей — подписывайтесь на новости блога. Удачной и быстрой Вам стройки! Пока!

Цитата мудрости: Тот, кто хочет добиться успеха, должен уметь терпеть поражения.

Полезное приложение – как рассчитать требуемую толщину утепления стен бани

Программа помогает быстро спрогнозировать необходимую толщину утепления стен в бане, в зависимости от используемых материалов, особенностей конструкции и климатических условий региона.

Несколько пояснений по работе с калькулятором

Выбирается один из типов утеплителя.

Далее, пол карте схеме, показанной ниже, необходимо определить нормированное значение сопротивления теплопередаче для своего региона

Внимание – нас в данном случае интересуют значения, показанные фиолетовыми цифрами – для стен. Найденное значение указывается в соответствующем поле ввода данных.

Карта-схема для определения требуемого значения термического сопротивления конструкции стен

Указывается материал стены. Если здание имеет каркасную конструкцию, то это, скорее всего, будет доска, которой стена обшивается с обеих сторон.

Как видно, в череде предлагаемых материалов есть и такие, что не рассматривались в сегодняшней статье. Мало кому, наверное, придет в голову делать баню из железобетона. Но хотя бы для сравнения, или для какой-то особой ситуации, эти данные лишними не станут.

  • Следующим пунктом необходимо указать толщину стены. Если, опять же, это каркасная конструкция, то можно указать суммарную толщину наружной и внутренней обшивки. Тогда калькулятор в итоге, по сути, покажет требуемую толщину каркасной стены. Другой вариант для «каркасника» — указать толщину стены, равную «0», а обшивку показать в полях внутренней и внешней отделки, к которым мы сейчас переходим. Одним словом, действуем по обстоятельствам, так как нередко каркасное стена кроме обшивки имеет еще и отделку.
  • Следующие две группы полей – это материалы внутренней и внешней отделки стены и их толщина. Если этих слоев или нет, или их нежелательно учитывать в расчетах, просто оставляется значение толщины по умолчанию, равное «0».
  • Наконец, очень часто в банях для надежной пароизоляции стен внутри используется фольгированный утеплитель. Он, помимо защиты стен от пара, имеет выраженные отражающий эффект (действует по принципу термоса). А кроме того, собственная толщина вспененного пенополиэтилена тоже вполне значимо участвует в общем утеплении. И использование такого слоя весьма существенно влияет на расчетную толщину утепления.

Итоговое значение дается в миллиметрах. Его останется только привести к стандартным толщинам выбранного термоизоляционного материала. Таким образом, калькулятор дает возможность быстро перебрать несколько вариантов, чтобы выбрать наиболее подходящий.

Калькулятор расчета толщины необходимого утепления стен

*******

Теперь, зная характеристики разных материалов, которые могут быть использованы для строительства бань, можно выбрать тот, что больше подойдет по стоимости и сложности самого строительства. Больше информации о возведении банных построек можно узнать на нашем портале, где подробно рассказано, как рассчитать необходимое количество материалов, а также пошагово описаны этапы выполнения работ.

В завершение публикации – видеосюжет, в котором специалист-строитель высказывает свое мнение о сравнительных достоинствах деревянных и каменных бань.

Внутренние работы

Коммуникации и электропроводка в каркасной постройке

В бане проводку делают внутренней, скрывают в пластиковых желобах, не разрешается размещать питающие кабели в металлических коробах или шлангах со стальной оплеткой. Светильники применяют с влагозащитными корпусами, в парилке не ставят розетки и выключатели, только в предбаннике.

Водопровод прокладывают в земле, если баню эксплуатируют круглый год. Трубы размещают с учетом промерзания, изолируют утеплителем. При только летней эксплуатации допускают воздушный способ подачи воды в шланге, но с наступлением холодов жидкость сливают из труб, бачка и сифона унитаза.

Как лучше обустроить печь

Рационально работает выносная топка, которую с парилкой соединяют каналом для подачи нагретого воздуха. Для печи необходимо отдельное основание из кирпича или железобетона. В стене предбанника, смежной с парной комнатой, вырубают канал, который обкладывают кирпичом с термоизоляцией.

Вертикально устанавливают дымовую трубу с выводом на крышу.

Фундамент печи изолируют термостойким изолятором, например, стекловолокном, асбестом. Пред дверкой печи набивают металлический лист.

Схема утепления каркасной бани

Утеплить стены можно с помощью минваты

Применяют виды изоляции, которая не выделяет ядовитые компоненты в условиях влажности и жары. Минераловатные маты напитываются влагой и теряют качество, поэтому для них нужен вентилируемый зазор между утеплителем и гидроизоляцией.

Хорошо работает фольгированный вид. Его ставят блестящей стороной в комнату, чтобы тепловые инфракрасные лучи отображались обратно в помещение. Фольгу выбирают по толщине стен, экран ставят отдельно или вместе со стандартным утеплителем. Отражение тепла существенно снижает объем топлива.

Устройство слива

Объем стоков зависит от площади бани, интенсивности использования.

Слив организуют следующими способами:

  • приемка жидкости в грунт под полом;
  • отведение по системе с дренажными колодцами;
  • использование выгребной ямы;
  • применение системы септиков;
  • врезка в городскую канализацию.

Установка правильной вентиляции в бане

После использования парилки требуется интенсивное проветривание, чтобы снизить влажность в помещении.

Применяют три вида вентсистемы в банном комплексе:

  • естественное выведение и подача;
  • принудительный способ;
  • система с очисткой и рекуперацией воздуха.

В первом случае воздух уходит и подается по встроенным или навесным каналам. Принудительный метод предусматривает использование вентиляторов. Их монтируют на входе выводного и выходе подающего канала. Сложную систему очистки используют в больших заведениях, в частных строениях ее не ставят из-за дороговизны.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
