Капельный полив: от пластиковых бутылок к автоматизированной теплице – схемы, устройство, решения

Капельный полив под давлением

Использование емкости как источника воды для капельного полива удобно на небольших площадях, но не подходит для производства овощей в промышленных масштабах. Только давление магистрального водопровода или специального насоса позволяет эксплуатировать поливочные линии длиной 100 м и более. При использовании самотечного полива – единственная возможность внесения водорастворимых удобрений – просто добавить их в воду. Делать это придется при каждой подкормке, автоматизация капельного полива будет не полной.

Как вносятся удобрения через капельный полив, какие из них лучше всего использовать можно прочитать здесь.

Внесение удобрений через капельный полив

Имеется несколько методов фертигации:

1. Простейший способ – использование удобрительной емкости. Это бак, имеющий два крана, входной и выходной. При открытии входного бака, под действием перепада давления в него попадает вода. На дно емкости засыпаны сухие водорастворимые удобрения. Выход подсоединен к основному оросительному шлангу. В результате удобрения медленно рассасываются в воде и поступают в систему. В начале удобрений больше и они быстрее растворяются. Когда их почти не остается, концентрация раствора очень слабая.
2. Более совершенный способ предполагает использование инжектора Вентури. Это своего рода тройник с конусными сужениями на концах. Шланг с фильтром, подсоединенный к одному концу, опускается в емкость с концентрированным раствором удобрений. Через два других выхода проходит движение воды под давлением. Этот поток создает разряжение, и питательная смесь поднимается по шлангу, в небольших дозах примешивается к воде. Это обеспечивает стабильное содержание удобрений в растворе.
3. Самое современное устройство это гидравлический дозатор для капельного полива в теплице, иногда называемый дозатрон. Он представляет из себя небольшой насос, установленный в емкости с раствором удобрений. А вращение ему передается от турбины, установленной в потоке воды. Чем больше скорость воды, тем быстрее работает насос, увеличивая поступление удобрений. Они попадают в специальную камеру, и из нее, с основной массой воды, в оросительную систему. Это позволяет достичь максимальной точности количества вносимых удобрений.

В профессиональных системах капельного полива обычно осуществляется точный контроль и коррекция давления воды на входе в систему. Это необходимо для того, чтобы количество раствора, достигающего самых отдаленных участков, было номинальным. Но давление в начале капельной линии может быть избыточным. Поэтому, все используемые капельницы имеют редуктор, приводящий давление к нужным параметрам. Как следствие — все растения, находящиеся в огромной теплице, подключенные к одному трубопроводу, получают одинаковое количество воды и питательных веществ.

Сборка капельного полива для теплицы (пошаговая инструкция)

Первым делом следует собрать надежное основание для накопительной емкости с водой. Бочку можно будет разместить как снаружи, так и внутри теплицы. Первый вариант считается наиболее предпочтительным, так как объем резервуара не ограничен высотой теплицы.

1. Бочку необходимо установить на платформу, а затем закрепить при помощи стяжного ремня с механизмом затяжки.
2. В крышке бочки следует просверлить 15-20 отверстий диаметром 1 см, они нужно для того, чтобы в бочке была нормальная циркуляция воздуха.
3. Далее следует проложить трубопровод из обычных труб с отверстиями или из специальных лент-капельниц.
4. После этого нужно просверлить дно бочки, а затем вкрутить туда небольшой отрезок трубы с резьбой. Для герметизации соединения необходимо применить специальную полимерную пасту.
5. Далее с систему полива монтируется фильтрующий элемент и шаровый кран. Если у вас нет фильтра, то можно соорудить его самостоятельно из отрезка трубы, который в дальнейшем заполняется поролоном от губки для мытья посуды.
6. Наконец, система соединяется с трубопроводом из капельниц.

По завершению работы следует заполнить бочку водой, затем открыть кран и проверить систему полива на герметичность.

Также можно подсоединить накопительный резервуар к водопроводу, и тогда вам не нужно будет заниматься ее регулярным наполнением. Датчик уровня воды будет блокировать подачу воды после достижения определенной отметки.

Разновидности капельного орошения

Существуют различные системы капельного полива, при этом среди нескольких вариантов можно выделить три самых популярных:

1. Капельный шланг. Базовым компонентом выступает труба с толстыми стенками, чаще всего полиэтиленовая. Такие трубы рассчитаны на давление до 3 атмосфер, что делает возможным подавать воду на сотни метров. В стенке шланга с одинаковым периодом располагаются эмиттеры или капельницы с расчетом на конкретный расход воды. Как правило, он колеблется в пределах от 1 до 2 литров в час. Для установки такой системы используются пластиковые фитинговые элементы. Также предусмотрена возможность демонтажа конструкции на зимнее время года.
2. Капельная лента. Гибкая трубка с тонкими стенками, толщина которых составляет 0,12-0,6мм, подключается непосредственно к магистральному шлангу. Ее внутренний диаметр в большинстве случаев составляет 16 или 22мм. Установка и монтаж производится при помощи фитингов и коннекторов со стандартными размерами 1/2 и 3/4 дюйма. Такие ленты могут достигать в длину сотни метров и способны пропускать до 500 литров в час.
3. Внешние микрокапельницы с конкретным расходом воды. В их качестве могут выступать форсунки и разбрызгиватели разнообразных моделей. Они обеспечивают полив в виде капель или микроструй. В отдельных конструкциях предусмотрена регулировка интенсивности полива. Место расположения капельниц – наружная сторона труб или на трубчатых ответвлениях. Также возможен монтаж на обычный шланг, на котором можно располагать в требуемых местах капельницы с самопробивными штуцерами.

Как организовать полив своими руками

Существует несколько способов полива помидоров, выращиваемых в поликарбонатной теплице. У каждого из них есть свои достоинства и недостатки. Ниже будут рассмотрены наиболее распространенные из них.

Ручной полив

Если теплица небольшая, то для полива томатов рекомендуется использовать ручной способ. Для этого понадобится либо поливочный шланг, либо лейка, при этом воду следует лить обязательно под корень.

Минус использования поливочного шланга в том, что в этом случае вода поступает либо из водопровода, либо из скважины, и она очень холодная, поэтому увеличивается вероятность переохлаждения корневой системы. А еще этот способ плох тем, что контролировать количество воды вылитой под куст невозможно.

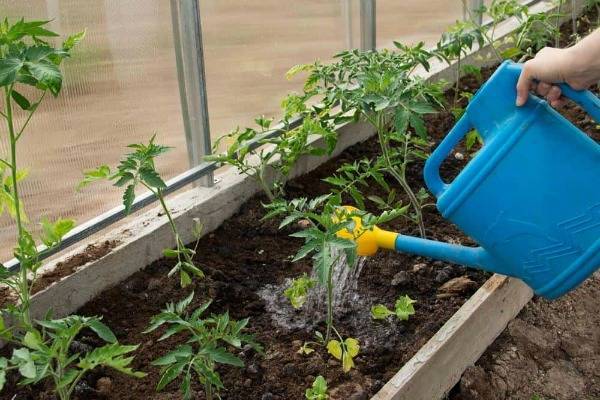

Опытные огородники рекомендуют в этом случае использовать лейку. При этом воду лучше брать отстоявшуюся и нагретую на солнце. Для этого около конструкции можно установить бочку, в которую заранее наливают воду, для того чтобы она успела нагреться.

Капельный полив

Капельный полив выгодно использовать в крупных теплицах, так как ручной полив в этом случае является слишком сложным и отнимает немало времени.

У такого способа существует немало преимуществ:

• жидкость поступает сразу к корневой системе, поэтому не происходит ее испарения на поверхности грунта, а значит, полив не будет способствовать повышению влажности воздуха;
• вода не попадет на поверхность листвы, побегов либо цветков;
• поливать томаты можно в любое время суток;
• грунт при поливе не засаливается и не вымывается.

Чтобы обеспечить растениям капельный полив, придется монтировать специальную систему, которая представляет собой множество специальных трубок, соединенных между собой, они подводятся непосредственно к корням растений, и именно по ним к ним поступает вода.

Проще всего приобрести готовую систему капельного полива в специализированном магазине, но при желании ее можно собрать своими руками.

Ямочный полив

Ямочный полив томатов ― это довольно необычный способ, который только начинают использовать некоторые огородники.

1. В этом случае выкапывается яма на грядке глубиной 0,3 метра и 0,5–0,6 метров в поперечнике.
2. По краям этой ямы высаживается четыре куста томатов, при этом дистанция меж ними должна быть от 0,5 до 0,6 метров.
3. После посадки яму нужно заполнить скошенной травой таким образом, чтобы она немного возвышалась над поверхностью грядки.
4. Льют воду во время полива только в эту траву, за один раз в одну ямку выливают 20 литров воды.

Этот способ хорош тем, что происходит глубинный полив помидор, благодаря чему корневая система у кустов становится крепкой и хорошо развитой. А еще со временем скошенная трава начинает перегнивать и согревает корни растения, что также положительно влияет на их развитии и росте.

А еще такой способ позволяет сократить количество поливов, заряда влаги кустам может хватить примерно на 7–10 дней (иногда и на дольше).

Полив пластиковыми бутылками

Способ полива помидор с помощью пластиковых бутылок очень популярен среди огородников. Дело в том,что расходный материал в этом случае практически ничего не стоит, вам понадобится только несколько пластиковых бутылок, гвоздик и старые колготки.

Соорудить конструкцию из бутылок очень легко, а прослужить она вам сможет не один год. Существует несколько вариантов подобных конструкций:

1. Воронка. Возьмите бутылку и сделайте в ее пробке несколько отверстий гвоздем. Если почва на грядке легкая, тогда проделайте в ней всего пару дырок диаметром около 0,2 см, а если грунт тяжелый ― тогда понадобится 4 более крупных отверстия. Пробку следует обтянуть ненужными колготками либо иным синтетическим материалом (натуральный может сгнить). Это нужно для того, чтобы почва не забивали дырочки. Затем отрежьте дно у бутылки, но не полностью, сделайте что-то наподобие крышки. Установите получившиеся «воронки» на грядке меж двух посадочных ям на глубину 15 сантиметров и под углом в 45 градусов, затем емкость наполняют водой.
2. Дном в грунт. В этом случае отверстия делают по бокам пластиковой бутылки, после чего на нее надеваются колготы. Затем тару вкапывают меж двумя посадочными лунками строго вертикально таким образом, чтобы над поверхностью возвышалось лишь горлышко. В него и нужно будет время от времени вливать воду. Закрывать его пробкой нельзя, так как в этом случае жидкость не сможет покинуть бутылку и впитаться в грунт.

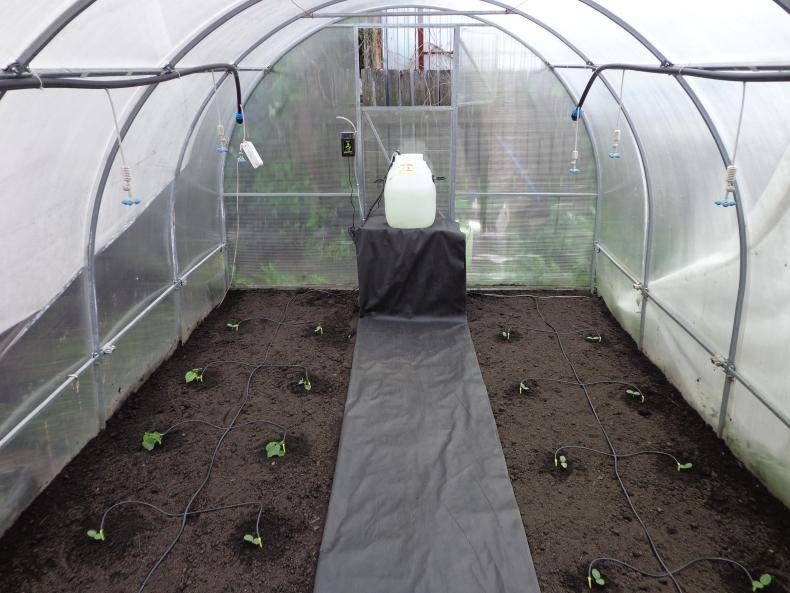

Капельный полив самотеком без насоса

Подача воды под действием гравитации без насоса – один из вариантов осуществления капельного полива. Такая система предусматривает наличие накопительной емкости. Ей может быть обычная бочка или другой резервуар. Накопитель наполняется водопроводной водой или из природного водоема. Иногда применяется отстоявшаяся дождевая вода.

Особенностью системы капельного орошения является то, что ее могут засорять живые организмы и мелкая растительность водоемов и мусор.

Таким образом, подойдет вода далеко не из любого водоема, а поверхность бака должна быть устойчива к коррозии и разрушению. Бочка из пластика, синтетики или оцинкованного железа — самые подходящие варианты водозаборных емкостей. Чтобы в бочку не попадали листья или мусор, она должна иметь крышку.

Размеры бочки зависят от расхода водных ресурсов. Объем должен быть достаточным для обеспечения необходимого полива. Согласно нормативам потребления, капуста требует 2,5 литра в сутки, картофель – 2 литра, а куст томатов – 1,5 литра. В результате владельцу дачи или огорода нужно в индивидуальном порядке рассчитывать суточный расход, в соответствии с числом кустов рассады и деревьев. Знание этих данных пригодится и при выборе системы орошения.

Чтобы обеспечить давление воды в системе 0,1-0,2 атмосфер, резервуар должен быть устроен на высоту 1-2 метра над землей

Немаловажно следить за чистотой воды, поступающей из бочки. В целях предотвращения попадания накопившегося мусора в шланг, сливное отверстие следует разместить на 100мм выше дна бака

В такой конструкции также нужен сетчатый или другой фильтр. Системы полива с самотеком рассчитаны на небольшое давление, вследствие чего им подходят только некомпенсированные капельницы, так как компенсированные поддерживают давление водного потока постоянным при избыточном давлении.

Если планируется применение гербицидов и удобрений, стоит предусмотреть в системе отдельный узел фертигации для разведения жидких форм препаратов. После каждой процедуры системе полива требуется очистка. Для этого нужно, чтобы система, заполненная чистой водой, проработала нескольких минут. Фильтр тоже нуждается в периодической чистке. Осуществлять ее необходимо еженедельно.

Как поливать помидоры через пластиковые бутылки

Вырастить хороший урожай овощей не так просто. В теплице легко контролировать тепловой режим, но необходимо регулярно и бережно поливать помидоры.

Важно.Томаты плохо переносят избыток влаги, поэтому им идеально подходит капельный полив через пластиковые бутылки. Для такого увлажнения продаются различные приспособления из труб и шлангов, проще использовать пластиковые бутылки

Для этого способа нужна использованная тара любого размера: 1,5, 2, 5 л и более. Цвет и форма не имеют значения. Рекомендуется отбраковывать тару после химических растворов, чтобы остатки не попали в почву под растениями

Для такого увлажнения продаются различные приспособления из труб и шлангов, проще использовать пластиковые бутылки. Для этого способа нужна использованная тара любого размера: 1,5, 2, 5 л и более. Цвет и форма не имеют значения. Рекомендуется отбраковывать тару после химических растворов, чтобы остатки не попали в почву под растениями.

Чем хорош полив помидоров в теплице через пластиковые бутылки:

• Материал всегда под рукой в любом хозяйстве;
• Процесс создания системы увлажнения прост, с ним справится любой;
• Расходы минимальные;
• Вода поступает в почву медленно и равномерно, в автоматическом режиме. Это даёт возможность человеку отвлечься на несколько дней, заняться другими работами;
• Если выйдет из строя одна емкость, ее легко заменить другой;
• В теплице нет излишней влаги и конденсата, это защищает помидоры от фитофторы и вирусных болезней, появляющихся в условиях повышенной влажности;
• Уменьшается расход воды;
• Вокруг растения не растут сорняки, не образуется корка на поверхности земли;
• Можно подкармливать культуры, добавив удобрения в воду в бутылке;
• Вода не попадает на листья томатов, исключаются ожоги от солнца;
• Вода имеет температуру воздуха в теплице.

Недостатки:

Нельзя применять на больших площадях;
Есть опасность неосторожно повредить корни растения;
Нужно следить, чтобы почва не забивала отверстия, бутылки оборачивать старыми колготками;
Иногда требуется дополнительное увлажнение грунта, если не хватает капельного.

Что нужно приготовить:

• пустую пластиковую тару,
• тонкое острое шило или гвоздик с плоскогубцами,
• острый нож и ножницы,
• старые колготки.

Способы размещения бутылок:

• горлышком вниз;
• дном в землю;
• подвесные бутылки;
• горизонтальное размещение;
• увлажнение через трубочки.

Это интересно: Как сделать электрощиток в гараж: познаем суть

Польза капельного полива

При всем этом создатель такого полива все-таки будет иметь время на другие занятия.

Несколько важных плюсов капельного полива:

1. Не нужно приобретать материал – пластиковые бутылки есть у всех.

2. Такой полив прост в изготовлении, даже для неопытных дачников.

3. Капельный полив экономит время и силы.

4. Данный полив прост в использовании – просто подошел к бутылке и долил жидкости.

5. Развивается корневая система благодаря тому, что вся влага уходит под верхний слой грунта, тем самым питая только корни, не разливаясь по ненужной территории. Это также укрепляет корни растений.

6. Расход воды значительно меньше и не образовываются болота.

7. Лишняя поверхность остается сухой, а значит, нет условий для роста сорняков.

Описание капельного полива огурцов и помидор

Подобная система жизнеобеспечения овощей целиком оправдана. С ее помощью легче добиться хорошего урожая огурцов или помидор. Существует множество способов установки подобной конструкции. Рассмотрим некоторые из них.

Крышкой вверх

Универсальный вариант. Распространенный среди дачников. Подходит для теплицы и открытого участка.

Система из бутылок крышкой вверх

Схема поделки:

1. Отмерить от дна 3 см. Шилом, цыганской иглой (что найдется в доме) проколоть дырки вдоль до места, где начинается сужение. Количество отверстий зависит от типа грунта, объема тары. В среднем – 10.
2. Возле куста сделать лунку, чтобы посуда поместилась по горлышко (конусная сужающаяся часть должна выступать над землей).
3. Обмотать бутылку тканью, поместить в лунку, наполнить водой, закрыть родной крышкой.

Пластиковая тара, по мере опустошения, под давлением грунта может сжаться. Избежать подобного можно простым прокалыванием крышки, своевременным пополнением жидкости.

Крышкой вниз

Срезать полностью дно. Крышку завинтить до упора, проколоть по кругу. Закопать посуду возле стебля, не травмируя корни. Обмотать марлей, чтобы уберечь от попадания мусора.

Прикорневой полив

Подобрать фляги небольшого объема – 1,5 литра. Проткнуть раскаленной иглой крышку. Разместить между крышкой и горлышком капроновую ткань, плотно завинтить. Если планируется данная система заранее, сперва вкапывают бутыль наполовину в грунт срезанным дном вверх. Засыпают семена, наполняют емкость.

Специальные насадки для прикорневого полива

Рассада высажена – не беда. Флягу можно разместить под небольшим углом, просунув горлышко ближе к корням. Срез дна соответственно сделать также, выдерживая определенный угол (больше поместиться жидкости).

Более затратный вариант – завинтить вместо крышек специальные насадки (продаются в садовых центрах). Их удобно воткнуть возле корня. Минус – сильный ветер способен перевернуть подобную конструкцию.

Другой способ прикорневого увлажнения требует трубочек для коктейля, сока. Ставиться тара между двумя стеблями. От нее измеряется нужная длина к корню. Один конец трубочки входит внутрь емкости. На другой ставится заглушка. Снизу от рассады в трубку протыкают, чтобы жидкость стекала в нужное место.

Подвесной

Для небольшой грядки огурцов подойдет подвесной вариант. Вдоль ряда сделать каркас из бруса и проволоки. Бутылки проколоть сквозным отверстием с двух сторон. Продеть шпагат. Прикрутить к проволоке над рассадой. Проткнуть нижнюю часть.

Равномерное поступление влаги отрегулировать необходимым количеством проколов. Следить, чтобы капли не падали на листья. Иначе гарантирован ожог.

Схема подвесной системы полива

Что такое капельный полив

Вода к корням растений поставляется с помощью специального приспособления – капельной ленты. Подается влага в виде капель из дозаторов, а не струи, что полностью исключает уплотнение или размывание почвы.

Капельное орошение намного экономичнее, так как испарение воды здесь тоже исключается. Кроме того, нет нужды создавать напор воды – она идет практически самотеком. Преимуществом является то, что вода подается прямо к корням, не остается на листьях и стеблях. Капельный полив выполняют в любое время суток.

Систему капельного орошения легко автоматизировать. В то же время простейший механический вариант можно собрать своими руками буквально из ничего.

Используете систему капельного полива?

Да
20.53%

Нет
12.63%

Хочу сделать
66.84%

Проголосовало: 570

Общее устройство системы

Комплектация самотечной системы для дачного участка:

• Источник воды – колодец или скважина, водопровод, просто водяной бак, установленный на возвышенности. Любой вариант можно включить в систему.
• Магистральный шланг – передает воду от источника к грядкам.
• Разводящий трубопровод – подает воду вдоль грядок.
• Фильтр – монтируется на выходе магистрального шланга из источника. Обычно используют 2 механических устройства. Один очищает воду от крупного мусора и песка, второй – от мелких частиц.
• Капельная лента или трубка. Лента изготавливается из полоски полиэтилена сворачиванием и завариванием. Шов прерывистый, то есть в месте сварки предусмотрены отверстия, из которых влага попадает в грунт. Толщина стенок ленты не превышает 300 мкн. Капельная трубка – полиэтиленовая трубка диметром от 16 до 20 мм. В нее могут быть встроены капельницы с шагом в 12, 39, 50 и 100 см. Используются также «слепые» трубки – без дозаторов. Сюда капельницы вставляют по своему усмотрению. Стенки трубки толще.

Также для сборки системы потребуются краники, фитинги, другие соединительные элементы.

Какие задачи решает

Для каждого растения настраивается определенная интенсивность полива

Капельный полив для теплицы выполняет множество функций.

• Подает под корень ровно то количество воды, которое способно усвоить растение. Это самый экономичный вариант полива из существующих.
• Позволяет регулировать подачу воды в зависимости от потребностей растений.
• Допускает брать для полива воду любой температуры: при столь малом объеме температура жидкости значения не имеет.
• Предупреждает размывание и эрозию почвы.
• Оставляет верхний слой почвы сухим. Это затрудняет появление сорняков. При капельном поливе в теплице обходятся без мульчи.
• Предупреждает появление грибковых заболеваний: вода в прикорневой зоне не застаивается.
• Используется в качестве системы подкормки при небольшой модификации.

Способы полива томатов

Наиболее распространенными способами полива томатов являются:

1. При помощи пластиковых бутылок. Это самый простой и экономный способ. Следует вкопать возле каждого куста по одной пластиковой бутылке без крышки, а дно у бутылки должно быть срезано. В таком случае вода будет в равном количестве поступать целенаправленно к корням.

2. При помощи шланга. Данный способ является традиционным. Минусами данного способа является невозможность определить дозировку воды и возможность сломать растения, растягивая шланг на длинное расстояние.

3. При помощи ведра и ковша

Тут важно выбрать ковш необходимой дозировки. Из минусов – необходимость носить тяжелые ведра. 4

Использование капельного полива. В данном случае вы полностью освобождены от физических нагрузок. Внесение влаги в грунт зависит от заданных настроек

4. Использование капельного полива. В данном случае вы полностью освобождены от физических нагрузок. Внесение влаги в грунт зависит от заданных настроек.

Преимущества и недостатки капельного полива из бочки

Автоматический полив из бочки имеет огромное преимущество над обычным поливом и дождевальными установками. Но существуют и недостатки, которые останавливают многих людей от установки их на свою дачу.

Преимущества:

1. Количество воды дозировано и оптимально для нужд растений. Избыток жидкости не скапливается на грядках, что позволяет избежать образования сырости и развития вредных микроорганизмов.
2. На поверхность листовой пластины не попадает вода, что позволяет избежать появления ожогов при попадании солнечных лучей в летний период. Режим орошения не привязан к времени суток.
3. За счет того, что жидкость поступает напрямую к корню растения остальная поверхность почвы остается сухой, что угнетает рост и развитие сорной растительности.
4. Сокращает расход удобрений во время весенних подкормок. Так как действующие вещества разводятся прямо в бочке и подаются только к корням.
5. Летом вода нагревается на солнце, что исключает возможность развития температурного шока у растений, как при поливе водой из шланга.
6. Экономит время, силы и деньги.

Недостатки:

1. Требует тщательной настройки и точного расчета количества поливных элементов. Если неправильно рассчитать время и количество форсунок, растения недополучат влагу, либо наоборот случится перелив.
2. Системе требуется регулярный осмотр и обслуживание. Необходимо промывать бочку и шланги от грунта и мусора.

Ручной полив

Данная методика является наиболее упрощенным способом увлажнения почвы. Для выполнения подобной задачи достаточно подготовить минимальный набор инструментов: ёмкость для отстаивания воды достаточного объёма, лейка или ковш. Методика достаточно часто применяется для небольших по площади конструкций, где производится выращивание 3-4 культур. Правила проведения ручного полива в условиях теплицы:

• Воду для полива предварительно подготавливают, отстаивая её в бочке или другой ёмкости. При этом не только жёсткие соединения и соли оседают на дне, но и сама жидкость нагревается.
• При ручной методике легко регулировать объём жидкости, что является несомненным преимуществом.

Однако, у данного способа имеется существенный недостаток. Зачастую из лейки получается осуществить только верхний полив, который может привести к развитию ожога, присоединению бактериальной или грибковой инфекции.

Чем хорош капельный полив: преимущества перед обычным

Каждый садовод знает, что, если растения полить в летний зной, оно с вероятностью 90% погибнет. Так происходит по причине того, что оставшиеся на листве капли воды, начинают работать как линзы. Они фокусируют солнечный свет в одной точке, в результате чего растение получает ожог, или, как говорят, «сгорает». Однако при слишком сильной жаре уже к полудню земля превращается в пыль, влаги в ней нет ни миллилитра. И это для многих растений также является критическим. Как же быть, если одно исключает другое, а в результате агрокультура всё равно не получает требуемого? Здесь и приходит на помощь капельный полив.

ФОТО: YouTube.comВ знойное лето уже к обеду почва пересыхает и листва огурцов становится жухлой

Преимущество капельного полива в том, что с его помощью почва насыщается влагой изнутри, вода не попадает на листву, а направляется прямиком к корневой системе. Это позволяет избежать «эффекта линзы».
