Способ №3
Средний вариант, часть отражается и проходит напрямую
Компромиссный вариант между двумя предыдущими. Накладной алюминиевый или пластиковый профиль клеится на стену, чтобы часть света напрямую попадала в помещение, часть отражалась.
Если вы проектируете основное освещение, а не дополнительную подсветку для люстры, то лучше устанавливать вторым способом.
Преимущество заключается в меньших потерях светового потока. Матовый рассеиватель задерживает от 20 до 40%. Если выбрать хороший, то вы потеряете всего 20% света, а при отражении 50%.
Вы можете избежать потери 20% яркости, если найдете с призматическим или рифленым отражателем. Такой используется на светодиодных светильниках Армстронг, про которые я писал обзор. Он практически не снижает яркости и нет ослепления.
Подготовительные работы
Перед началом монтажных работ следует продумать ряд обстоятельств:
Точное количество материалов.
Тип освещения, принимая во внимание требуемую яркость света и наличие декоративных элементов.
Блок питания. Выбирать этот элемент системы нужно с учетом необходимого напряжения, мощности и влажности в помещении.. Прежде чем начинать установку, рекомендуется подготовить поверхность
Для этого нужно обезжирить покрытие растворителем или спиртом, удалить все дефекты с поверхности. Приступать к работе можно сразу после полного высыхания поверхности
Прежде чем начинать установку, рекомендуется подготовить поверхность. Для этого нужно обезжирить покрытие растворителем или спиртом, удалить все дефекты с поверхности. Приступать к работе можно сразу после полного высыхания поверхности.
Для выполнения работы понадобится набор инструментов:
- лестница или надежный стол;
- кусачки;
- электропаяльник (с мощностью не менее 25 Вт) и свинцово-оловянный припой;
- пинцет;
- ножовка;
- карандаш или маркер, линейка (угольник);
- электродрель.
Преимущества LED подсветки
Большой выбор цветов, компактные размеры, скромное потребление электрического тока объясняют популярность LED-ленты.
Как ее монтируют? На нешироком основании из полимера по технологии монтажа на поверхность, ТНТ, крепят плоские светящиеся элементы одного или нескольких цветов, соединенные между собой гибкими проводниками.
Чем привлекательна подсветка light-emitting diode:
- Придает оригинальность интерьеру, выполняется подсвечивание на нескольких уровнях, нет ограничений в выборе формы.
- В комнате легко создать зоны, разделенные светом, атмосферу комфорта.
- Низкая трудоемкость, простота монтажа – довольно легко самостоятельно установить контурную или фигурную подсветку.
- Освещение не потребляет много электроэнергии, не занимает много места.
- Долгое время работы – качественная LED-ленты прослужит вам от 20 000 до 50 000 часов.
- Невысокая стоимость эксплуатации по сравнению с обычными лампами, высокая надежность.
№4. Мощность блока питания для светодиодной ленты
Чтобы светодиодная лента работала, как надо, придется приобрести блок питания (он же адаптер иди драйвер). Многие ошибочно полагают, что его мощность должна быть эквивалентна мощности LED-ленты. Правильно брать блок питания с мощностью на 20-30% превосходящей мощность ленты.
Как правило, производитель указывает мощность на каждый метр ленты. Вам только остается умножить этот параметр на количество метров, добавить запас 20-30% и купить подходящий блок питания.
Если же производитель мощность не указал, то ее несложно посчитать самостоятельно. Так, например, каждые три светодиода размером 3528 потребляют 0,24 Вт (ток 20 мА), каждые три диода 5050 – 0,72 Вт (ток 60 мА). Достаточно умножить эти значения на количество триад на ленте. Еще проще – просто воспользоваться таблицей, где указана мощность 1 метра самых распространённых типов лент.
Допустим, вы планируете использовать 5 метров ленты SMD3528-60. Потребляемая мощность всех диодов составит 5*4,8 = 24 Вт. Если добавить запас, то придем к выводу, что понадобится блок питания на 30-35 Вт.
Будьте осторожны при подключении мощного освещения: блоки на 250 Вт и более оснащаются вентиляторами охлаждения. Шумят они, конечно, не очень сильно, но вечером в спальне этот монотонный гул может сильно действовать на нервы. Лучше будет использовать два блока питания, к которым подключить два равных отрезка ленты. Не стоит прятать блок питания за подвесной или натяжной конструкцией, ведь это расходный материал, который иногда нуждается в замене.
При покупке блока питания обращайте внимание на рабочее напряжение светодиодной ленты. Как правило, используются ленты на 12 В, поэтому блок питания необходим 220-12 В
Помните, что подключать ленту 12 В в участке длиннее 5 м не рекомендуется – идут потери напряжения, что ведет к повышению тока и выходу из строя светодиодов. В лентах на 24 В и 36 В потери в напряжении меньше, но они не так популярны. Для уличной подсветки используют ленты на 220 В.
Виды светодиодных лент
Не только технические параметры ленты нужно учитывать при ее приобретении, но и тип размещенных на ней светодиодов, а также их количество на 1 метре.
Каждый светодиод имеет свою маркировку, которая обозначает его габариты. Самыми распространенными сегодня источниками являются SMD 3528, 5050, 5630 и 2835. Например, диод SMD 5630 имеет ширину 5,6 мм и длину 3 мм.
SMD 5630
Интенсивность свечения у светодиодов также различается.
Интенсивность свечения у светодиодов
Выбирать тип светодиодной ленты нужно в зависимости от места ее установки и собственных потребностей.
- SMD 3528 используются там, где необходимо установить декоративную подсветку при наличии основного источника света. Приглушенное свечение этих светодиодов используется для оформления рабочей зоны на кухне, выделения уровней потолочной конструкции, создания акцента на товарах, выложенных в витрине, и т. д.
- SMD 5050 могут использоваться и в качестве самостоятельного источника света (в помещениях небольших габаритов), и вместе с другими осветительными приборами. Их часто применяют для декорирования транспортных средств.
- SMD 2835 отличаются высокой яркостью. Ленты длиной 5 м достаточно для освещения помещения площадью 12 кв. м. Для декоративной подсветки эти светодиоды применять не рекомендуется, так как узконаправленное свечение немного бьет по глазам.
- SMD 5630 (5730) — одна из наиболее ярких лент. Она вполне способна выступать в качестве единственного источника света. Изделия используются и в жилых помещениях, и в торговых центрах, и в офисах.
Влагозащищенная лента и лента без защиты
Видео — Светодиодная лента. Основы
Голосование пользователей
Какую светодиодную ленту вы выберете или посоветуете?
Feron
Сохраните результаты голосования, чтобы не забыть!
Чтобы увидеть результаты, вам необходимо проголосовать
Критерии выбора
Прежде чем приобретать ленточную подсветку на диодах, важно спроектировать будущее освещение в помещении. Если такое устройство будет служить основным источником света, то с потолка снимают все светильники
Затем на потолочной зоне фиксируют ленты большой мощности. Для выделения контуров светодиодную полосу крепят по всему периметру ниш. В результате создается рассеянный свет, зрительно увеличивается комната.
Чтобы ленту с диодами подобрать надлежащим образом, не потеряться в огромном ассортименте, следует заранее определиться с желаемым оттенком свечения, мощностью устройства, а также типом его крепления. Вдобавок стоит учесть все нюансы дизайнерской задумки.
Дополнительно нужно акцентировать внимание на расцветке подложки. Последняя должна быть малозаметной
Обыкновенно ее покупают под потолочный фон. Как вариант, основание может быть коричневым, сероватым, прозрачным, но не всегда белым.

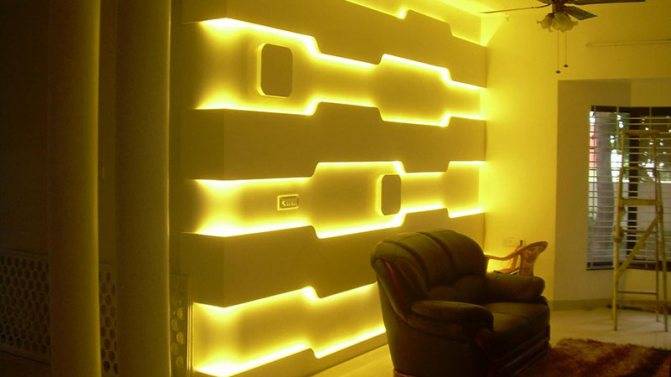

Светодиодная подсветка может использоваться как в качестве основного освещения в комнате, так и дополнительногоИсточник stroy-podskazka.ru
Оттенок свечения
Все светодиодные ленты на потолок разделяют на две группы:
- монохромные;
- цветные.
Первые светят только одним цветом. Кроме того, они излучают инфракрасный, ультрафиолетовый свет. Во вторые встроены диоды, способные поочередно или одновременно светиться разноцветно. Дополнительные возможности приборов влияют на стоимость устройства: варианты, позволяющие переключать свечение, обойдутся значительно дороже.
Метраж
Требуемая длина светодиодной ленты зависит от периметра потолочной зоны, которую планируется обклеить. Покупать ее наугад нельзя, так как светодиоды характеризуются значительной интенсивностью свечения. Если габариты помещения небольшие, то свет будет слишком сильным. Как правило, общее значение 11 Вт заменяет обычную лампочку накаливания (около 100 Вт).
Для подбора уровня освещенности метраж подсвечиваемой зоны измеряют с помощью рулетки. Затем полученное число умножают на мощность 1 метра полосы. Это значение поможет правильно выбрать блок питания либо контроллер в том случае, если для отделки потолка планируется покупка многоцветной полосы.
Плотность размещения и мощность
Когда требуется очень яркая подсветка, то стоит покупать изделия с небольшим расстоянием между диодами. В итоге употребление электроэнергии будет значительно больше, чем у полос с более удаленными одна от другой лампочками.
Иногда заранее планируется использовать светодиодную ленту лишь в виде декоративного элемента. Тогда для украшения потолочного пространства следует купить полосу, 1 м которой содержит 40-60 штук светодиодов. Для основной подсветки потребуется изделие, на котором размещается около 120-230 светодиодов на каждый метр.
Чтобы произвести расчет мощности для конкретной ленты, показатель из крайнего правого столбца нужно умножить на весь метражИсточник electricvdele.ru
Изучаем плату
Аббревиатура SMD, присутствующая на ленточном осветительном приборе, обозначает: устройство крепится на поверхность. Четыре цифры возле букв – длина и ширина диода, например, 5050 (5 х 5 мм). С увеличением размера светодиодов, а также плотности их расположения возрастает яркость свечения.
Класс защиты
Светодиодные изделия также разделяют по классу защиты. Такой параметр определяет устойчивость ламп к влиянию влаги, пыли, иных нежелательных внешних факторов. Обычно он указывается на изделии, обозначается IP.
IP20 – лампочки предназначены для установки внутри помещений, у них отсутствует дополнительная герметизация.
IP65 – диодные ленты допускается применять для подсветки зон, контактирующих с водой (кухонный фартук или мойка, аквариум). Подобные устройства разрешается устанавливать в зданиях, на улице.
IP68 – осветительные приборы всецело изолированы, их возможно размещать под водой.
Что представляет собой светодиодная лента
СД-лента состоит из гибкой печатной платы, на которой расположены светодиоды и резисторы (для уменьшения потребляемого тока). Лента обычно имеет самоклеящуюся внутреннюю сторону, что позволяет с легкостью осуществлять ее монтаж. При отсутствии клеевого слоя приходится выбирать другие способы фиксации подсветки. Светодиоды и резисторы располагаются на ленте модулями, что позволяет производить ее обрезку или, при необходимости, наращивание.
Светодиодная лента
Лента выпускается шириной 4…20 мм, ее высота с вмонтированными светодиодами составляет 4…6,5 мм. Стандартная длина предлагаемой производителями подсветки — 5 м.
К электросети с напряжением 220 В лента подключаться не может. Стандартные подающиеся значения для ее работы: 12 и 24 В. Для понижения исходного параметра используются соответствующие блоки питания. Подключая подсветку с их помощью, удается защитить установленные на ленте компоненты от перепадов напряжения в сети.
Подключение светодиодной ленты (монтаж)
Также для обеспечения работоспособности СД-ленты применяются контроллеры, выключатели, диммеры, клипсы для соединения проводов и другие элементы.
7 Jazzway
Светодиодные ленты Jazzway появились в 2008 году, добравшись до абсолютных лидеров рынка. Ежегодно фирма производит миллионы товара, в том числе по индивидуальным проектам. Инженеры и дизайнеры работают с клиентом для создания идеальной подсветки. Производитель обновил линейку светодиодных лент PLS PRO. Они имеют лучший световой поток, справляются с большими квартирами, торговыми площадками, офисами и ресторанами. Невысокую стоимость объясняет самая скромная комплектация. Все аксессуары нужно докупать отдельно. Фирма дает 3 года гарантии.
Покупатели пишут о высокой износостойкости подсветки. Она не боится паров на кухне, низких температур за окном, дождя и снега. Основа ленты хорошо гнется, подходит для дизайнерского оформления. Некоторые изделия настолько мощные, что заменяют точечные светильники. Они равномерно загораются по всей длине, не нагреваются и не портят стену. Есть варианты теплых, белых и дневных цветов.
Советы по подбору светодиодной ленты для разных помещений
В зависимости от того, где планируется установка потолочного освещения, выбирается тип изделия и его размещение. Изменение яркости происходит за счет вариаций количества диодов в пределах одного метра ленты. Чем больше элементов подсветки, тем она ярче и дороже.
На одном метре ленты может быть разное количество диодов
Количество светодиодов на ленте
В коридоре
Поскольку данная зона не требует стабильного яркого освещения, приобретение ленты с диодами SDM 5050 и выше будет нецелесообразным. Преимущественно коридоры и проходные зоны нуждаются в дополнительном свете в ночное время. Использование ламп накаливания приведет к большим затратам на электроэнергию, а темнота — не самое удачное решение. Оптимальным вариантом станет установка светодиодных лент низкой мощности. Их свет не будет раздражать глаза в ночное время, а с использованием диммера можно менять яркость, что также положительно скажется на семейном бюджете.
LED-освещение в коридоре
Диммер для светодиодной ленты
В ванной
Поскольку это помещение с повышенной влажностью, необходимо пользоваться герметичной конструкцией. Это предотвратит проблемы с электричеством в случае попадания воды. Яркость освещения подбирается по желанию хозяев дома, ведь для небольшого пространства лента подойдет как в качестве дополнительного освещения, так и в роли основного источника света.
Светодиодная подсветка потолка в ванной
В спальне
Большинство желающих приобрести светодиодные ленты устанавливает их в спальне для придания уюта и более спокойной обстановки. В данном случае подойдут варианты с RGB кристаллами, дающие больше простора для фантазии, работающие в определенных участках спектра и предоставляющие более тонкую настройку при использовании диммера.
LED лента
Восхитительный дизайн спальни с использованием светодиодной ленты
В детской
Для ребенка будет большой радостью подбирать вместе с родителями интересные цветовые сочетания и настраивать подсветку по своему настроению
По этой причине стоит обратить внимание на диодные ленты с расширенными возможностями. Таковыми являются модели с диодами RGB + W
Режим расширенной функциональности позволяет настраивать как чистый белый свет в основное время, так и различные оттенки спектра для игр. В данном варианте также будет уместно использование диммеров. Тогда слабое напряжение позволит максимально ослабить свечение диодов и использовать подсветку в качестве ночника.
Пример использования светодиодов в освещении потолка из гипсокартона в детской комнате
В гостиной
Это место выполняет ключевые функции практически в любом доме. Здесь собираются все родственники, проводятся праздники и принимаются гости
Поэтому важно подобрать не только оптимальный дизайн интерьера, но и ответственно отнестись к установке освещения. Массивные люстры с лампами накаливания давно уступают место диодным системам
Последние позволяют воплотить большее количество дизайнерских идей. Например, создание многоуровневого потолка с внутренней подсветкой.
Цены на гипсокартон
гипсокартон

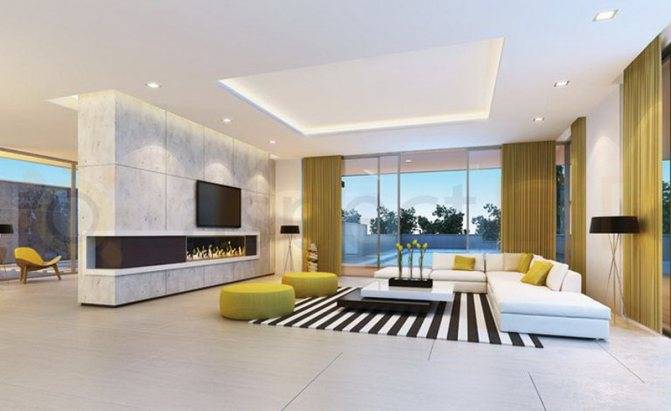

Светодиодная лента для подсветки потолка в гостиной
Такая идея придется по вкусу не только гостям, но и домочадцам. Для сторонников естественного белого освещения подойдут монохромные ленты, а для создания праздничной обстановки лучшим решением станут RGB-ленты, многообразие красок и возможности настройки которых станут отличным дополнением к веселью.
В кухне
Здесь в большинстве случаев ленты используются не только для декоративных, но и для практических целей. Помимо потолка, их можно наклеивать на верхние края настенных шкафов, что привнесет необычности в интерьер кухни. Повысить функциональность можно при помощи датчиков — их удобно использовать, когда требуется включить свет, но руки заняты. При использовании ленты над рабочей поверхностью такое решение особенно удобно, если руки запачкались во время готовки.
Светодиодная лента на кухне
Источники питания
По видам источников питания можно подобрать 4 комплектации неоновой подсветки:
от блока питания или адаптера 220/12В
от батареек
от USB переходника
автомобильное исполнение с питанием от прикуривателя
Автомобильные модели рассчитаны на широкий диапазон входного напряжения и не боятся скачков и перепадов, которые особенно наблюдаются при запуске авто.
При этом обратите внимание, что инверторы разной мощности и напряжения, рассчитаны на подключение определенной длины неонового света. к моделям на 5В от USB, подсоединяют не более 3-х метров люминесцентного шнура
к моделям на 5В от USB, подсоединяют не более 3-х метров люминесцентного шнура
к 12-ти вольтовым средней мощности – от 4-х до 20-ти метров
от более мощных можно подключать до 30м
К недостатку подобных инверторов можно отнести то, что при своей работе они издают еле уловимый писк. Данный писк – результат работы схемы по повышению частоты и просто так его не устранишь.
Как раз таки трансформатор в схеме и издает звук частотой до 3кГц.
В обычных условиях его конечно не слышно. Но вот в спальне ночью, при полной тишине, такой звук будет довольно существенно “действовать на нервы”.
Советы на основе практики покупок в Китае
Не покупайте в китайских магазинах, в них используются низкокачественные светодиоды на которые неизвестны характеристики и они никак не сертифицированы. Продавец фактически не дает гарантии, да делать пересылку на возврат придется за свои деньги. А если вы начитались хороших отзывов, то их публикуют после покупки, а не после эксплуатации. И отзывы пишут не специалисты, а те, кто в этом не разбирается, потому что профессионалы там не покупают. Многие просто верят, что на Aliexpress дешевле и не задумываются о качестве. Более-менее хорошая китайская стоит столько же в России.
Одноцветная и трехцветная RGB
По отношению цена/качество вам подойдет изделие среднего ценового диапазона. Потратьте немного своего времени и найдите хороший отечественный магазин, они как правило редко завышают параметры.
У китайцев можно покупать диммеры, блока питания, RGB контроллеры, блоки управления. Но в самых дешёвых завышают мощность, может оказаться, что электронный трансформатор вместо положенных 100W потянет только 70-80W. Чтобы доказать это продавцу, вам потребуется постараться, провести измерения приборами и показать это вовремя диспута на торговой площадке Aliexpress. Но это тоже не гарантирует решения спора в вашу пользу, в лучше случае вы получите 10-20% потраченной суммы назад.
№1. Как работает светодиодная лента?
Наверняка, в интернете или у кого-то из знакомых вы встречали эффектную подсветку плинтуса, потолка или рабочей зоны на кухне, выполненную из сплошного ряда лампочек. Это и есть светодиодная (LED) лента. Её основой является полоса диэлектрика толщиной всего 0,2 мм. На нее наносят токопроводящие дорожки, а на них, в свою очередь, располагаются контактные площадки, на которые осуществляется монтаж светодиодов. Также на ленте есть резисторы, которые ограничивают потребляемый ток.
Светодиоды на ленте расположены на одинаковом расстоянии друг от друга, благодаря чему достигается равномерное свечение. Чем крупнее светодиоды и чем выше их плотность, тем ярче будет свечение.
Ленты выпускают в бобинах длиной по 5 м и шириной от 8 до 40 мм. Каждая лента – это множество отдельных модулей длиной 2,5-10 см, на каждом модуле установлено определенное количество светодиодов и резисторов. Между модулями есть места для разреза. Это значит, что вы сможете отрезать фрагмент необходимой длины и/или соединить несколько отрезков в одну цепь. Обратная сторона ленты часто бывает самоклеящейся, что значительно упрощает ее монтаж.
Для подключения светодиодной ленты понадобится блок питания, который будет подавать на светодиоды ток 12 В (реже 24 В или 36 В), понижая исходные 220 В. Для многоцветных лент также потребуется контроллер. Для регулировки яркости могут использоваться диммеры.
Все данные о напряжении, цветах свечения, размере диодов, их количестве на метр и прочие сведения указываются в маркировке. Пример: LED 12V RGBW SMD 5050 120 IP65. Расшифровка в таблице ниже.
Плюсы светодиодных лент:
- минимальное потребление энергии при достаточно высокой яркости свечения;
- возможность монтажа в самых труднодоступных местах, лента практически не отнимает полезное пространство;
- относительная простота монтажа;
- долговечность. Если вы выбрали качественную ленту и обеспечили ей требуемые условия температуры и влажности, то она честно просветит обещанные 20-50 тысяч часов. Некачественные ленты неизвестных производителей могут выйти из строя в первый же год эксплуатации;
- если перегорит один из светодиодов, перестанут светить только 3 диода, а не все. Это связано с особенностями строения ленты;
- светодиоды не боятся ударов и низких температур;
- возможность реализовать интересные идеи в плане освещения, например, эффект парящего потолка. Выпускаются ленты с свечением разных цветов, а в некоторых предусмотрена возможность менять цвет и яркость свечения.
Минусы:
- необходимость использования блока питания;
- через 20-50 тысяч часов яркость светодиодов уменьшается.
Установка своими руками
Поскольку наибольшим спросом пользуются ленты на клейкой основе, рассмотрим этот способ создания светодиодного освещения.
Для работы понадобится:
- светодиодная лента, приобретенная с небольшим запасом для подстраховки;
- ножницы для отрезания необходимой длины изделия;
- термоусадочнаяя трубка или изолента;
- паяльник с припоем и канифолью либо LED-коннекторы;
- провода для соединения лент.
Инструмент для монтажа светодиодной ленты своими руками
Дополнительно могут понадобиться потолочные плинтусы и нивелир для разметки потолка. Оптимальным вариантом считается наклеиваемый на стену потолочный плинтус. С помощью нивелира потребуется выполнить разметку стен для получения горизонтальных линий, по которым будет приклеена деталь.
Установка ленты, полностью готовой к монтажу
Шаг 1. Замерить высоты в разных углах комнаты и найти меньшее значение, от которого будет идти разметка. Шаг 2. С помощью нивелира отметить горизонтальные линии для установки плинтуса. В самой низкой точке он должен находиться на расстоянии 5 см от потолка. Так свет будет свободно проникать на верхнюю площадь помещения.
Линия лазерного уровня для крепления багета
Шаг 3. При наличии необходимой проводки выполнить установку плинтуса на клей, известный как «жидкие гвозди».
Пошаговый процесс монтажа светодиодной ленты на потолок
Шаг 4. Обезжирить поверхность, на которую будет устанавливаться светодиодная лента. Также необходимо избавиться от осыпающихся покрытий. Для увеличения надежности крепления место монтажа проклеить крепким двухсторонним скотчем. Шаг 5. Отделить липкий слой с диодной ленты и приклеить ее параллельно потолку или под углом к нему для создания нужного освещения.
Лента свободно клеится к поверхностям. Для начала поверхность нужно очистить от пыли, потом снять с основания ленты защитную пленку и приклеить по линии оформления.
Подключение к блоку питания с помощью проводов
Наиболее простым способом является использование LED-коннектора. В этом случае контактный конец ленты прикладывается к контактам коннектора, после чего закрывается крышка. Но такой вариант более более дорогой и менее надежный, как пайка.
Схема светодиодного освещения в квартире
Схема параллельного подключения двух RGB-лент
Этапы подключения питания с помощью пайки.
Шаг 1. Залудить контактные площадки на ленте, покрыть их припоем.
Пайка соединения ленты с кабелем
Шаг 2. Освободить от изоляции примерно 8 мм проводов, залудить их, снабдить припоем и обрезать до длины 3 мм. Шаг 3. Наложить провода на площадки и с помощью жала паяльника и припоя провести пайку.
Пайка светодиодной ленты
Припой на разных площадках не должен соединяться во избежание короткого замыкания на проводах.
Провода припаяны к ленте
Шаг 4. Несмотря на малое напряжение, место пайки лучше изолировать с помощью термоусадочная трубки или обычной изоленты.

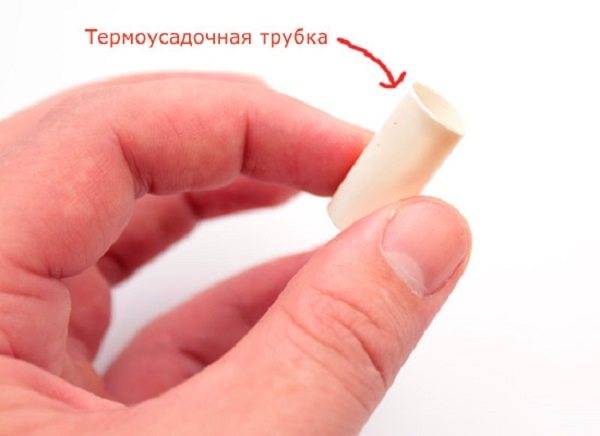

Термоусадочная трубка
Изоляция контактов светодиодной ленты
Для того чтобы нагреть термоусадочную трубку, можно воспользоваться обычной зажигалкой, профессионалы же для этого используют промышленный фен (тепловой пистолет)
Нагрев термоусадочной трубки феном
Нарезка и скрепление ленты
Для нарезания ленты следует использовать специальную разметку, нанесенную на поверхность изделия. Стандартный шаг, через который повторяются контактные площадки, составляет 3 диода. Обычно место для разреза обозначается линией или пиктограммой в виде ножниц.
Обрезка светодиодной ленты
Соединение ленты проводится одним из трех способов:
- LED-коннектором;
- пайкой с проводами;
- пайкой без проводов.
Вне зависимости от выбранного метода необходимо следовать правилу — не соединять ленту в длину, превышающую 5 метров. Данная величина позволяет всем диодам равномерно гореть, не теряя яркости, которая пострадает при выходе за 5 м.
Отрезки ленты, соединенные коннектором
Этапы соединения отрезков ленты коннектором (часть 1)
Этапы соединения отрезков ленты коннектором (часть 2)
Первый способ, как упоминалось, прост, но дорог, поэтому обратим внимание на пайку. Пайка с проводами
Пайка с проводами.
Шаг 1. Залудить очищенные концы провода. Покрыть припоем. Шаг 2. Покрыть припоем контактные площадки на конце ленты.
Процесс пайки
Шаг 3. Провести пайку концов провода и конца ленты так, чтобы припой с разных площадок не соединялся.
Подключение пайкой фото
Шаг 4. Повторить с концом другой ленты.
Данный способ удобен, когда требуется монтаж ленты под углом. Гнуть саму ленту под прямым углом для крепления запрещено. Использование спайки концов с помощью медного провода подходящего диаметра решает указанную проблему.
Еще один вариант — использование углового коннектора
Преимущества и недостатки
Почему в некоторых случаях такую люминесцентную подсветку выгоднее использовать, чем светодиодную? В первую очередь из-за сверхнизкого потребления электро энергии.
Светодиоды в лентах потребляют при минимальной подсветке 4,8 Вт/м. Не говоря уже о более мощных видах.
Представьте, что вам нужно сделать 30 метров такого освещения. Это уже почти 150Вт.
А значит блок питания нужно выбирать на еще большую мощность. Почему именно так, объясняется в статье ниже.
Для холодной неонки длиной в 30м, потребление может не превышать 2,5Вт!
Сравните мощные громоздкие блоки питания для SMD лент, которые зачастую даже некуда спрятать (в особенности на потолке), и маленькую коробочку инвертора + адаптер в розетке для неонки.
Зачастую обходятся и без адаптеров. Такую малую мощность вполне можно запитать от блока из двух батареек.
По функционалу El шнур как и светодиодные ленты может моргать.
Есть даже специальный неон анаконда.
Конструктивно это переплетенные косичкой несколько проводов в общей изоляции. Но для них нужны специальные драйвера, подающие ток в разные периоды на отдельные провода.
В итоге получается иллюзия движения, наподобие змеи анаконды.
Однако менять свою расцветку в отличие от SMD 5050 ни один из видов неона не умеет. Вы можете конечно сочетать разные цвета, но для этого вам понадобится прокладывать вместе несколько ниток одновременно.
Поэтому здесь RGB Led лента выигрывает в своей универсальности.
Еще нельзя забывать о том, что люминесцентный шнур – это все же декоративная подсветка. Именно подсветка, а не освещение.
Мощные ленты SMD 5050, 5630, 5730 можно использовать как полноценную замену лампочек на даче, в гараже и отдельных комнатах дома.
От неонового света большой освещенности не ждите. Он всегда выполняет роль декора.
Также не получится сделать нормальную регулировку освещенности при помощи димера. Не забывайте что здесь подключение происходит через инвертор.
Виды светодиодных лент
Светодиодные ленты бывают нескольких типов:
одноцветные или монохромные
цветные или RGB=Red-Green-Blue (красный-синий-зеленый)
Отличить одноцветную от RGB можно по количеству припаянных проводков. На монохромной их всего два, а на цветной четыре.
При этом для подключения одноцветной нужен только блок питания, а для RGB ленты еще обязателен контролер.
открытые
защищенные от влаги
Также они делятся по размеру светодиодов и способу их применения. Самые распространенные это:
SMD3528
SMD5050
Менее популярны:
SMD2835
SMD5630 (5730)
Что такое SMD и как оно расшифровывается? SMD от английского Surface Mounted Device – устройство поверхностного монтажа. То есть светодиод припаянный на подложку сверху.
Цифры после SMD обозначают размер светодиода в миллиметрах – его длина и ширина.
Расчет
У вас потолок готов и можно приступать к монтажным работам.
Количества ленты вам должно хватать, чтобы покрыть весь задуманный периметр. Если у вас выходит больше пяти метров, то придется запитывать ленты параллельно, а не последовательно. Для такой операции потребуется БП с соответствующей мощностью — можно поставить два.
Для примера, взята комната в 20 м2. С учетом фальшь-потолка и ниш-полочек, периметр ее получился 14 метров погонных.
Как рассчитать эти данные самому? Необходимо знать мощность светодиодов на 1 метр, в нашем случае это 7 Ватт.
Умножаем на общую длину ленты, которую будем монтировать, т. е. 7Ватт x5 метров/погонных x3 бухты и получится 105 Ватт.
Затем умножаем на коэффициент мощности (он обеспечивает бесперебойную работу схемы) 1,25 в итоге 131,25, округляем до 150 Ватт, т.е. с запасом. Для нашей схемы, условия соблюдаются.
Как оценить качество сборки светодиодной ленты
При покупке светодиодной ленты в магазине необходимо визуально оценить качество её изготовления. Она не должна иметь нарушений защитного слоя, состоять из нескольких лент спаянных между собой, выглядеть неаккуратно, а светодиоды должны быть распределены равномерно по всей ленте. Если имеется возможность подключить ленту к питанию и проверить качество освещения, то стоит оценить равномерность свечения и яркость ленты. Цвет, должен соответствовать указанному в технических характеристиках. Блок питания должен иметь мощность больше, чем у ленты с запасом, чтобы избежать перегрева и выхода из строя.
Схемы подключения светодиодных лент к сети 220 В и способы соединения лент между собой
Как подобрать блок питания для светодиодной ленты по техническим характеристикам, расчёт мощности
Что такое цветовая температура светодиодных ламп?
Что измеряется в люменах и какие нормы освещенности на 1 квадратный метр?
Что такое светодиод, его принцип работы, виды и основные характеристики
Как заменить люминесцентную лампу на светодиодную?
⑧ Riri won strip 5050
Рейтинг: 4.8 Цена: от 441.96 руб. до1579.35 руб. Перейти в магазин Универсальная лента, которая станет незаменимым аксессуаром для декорации помещений на любой праздник. Ей также можно украсить внешние объекты, и даже автомобиль.
Производитель предлагает массу разновидностей ленты: модели с длиной 5 или 10 метров, с наличием или отсутствием влагозащиты, а также с разными диодами – 2835 и 5050. Комплект поставки включает в себя инфракрасный пульт на 24 или 44 кнопки, а также адаптер постоянного тока на 12В. К слову, пульты поставляются без аккумулятора или батареек.
Достоинства:
- лента не нагревается;
- имеет хорошую клейкую основу для монтажа;
- разные разъемы питания для разных стран.
Недостатки:
- короткий шнур у адаптера;
- могут работать не все кнопки на пульте;
- высокая стоимость.
Купить на AliExpress.com
Лучшие ленты — это качественные ленты
Качество. Как можно разобраться, качественная лента или нет? Это сложный вопрос. Проще всего это понимают профессионалы, которые работают со светодиодными источниками постоянно. Первоначально это определяется визуально. добротно выполненные бобины, на которых намотана лента. Подложка ленты. Какой фирмы клеящий слой и еще ряд косвенных признаков, по которым можно определить качественную ленту от некачественной.
Миллионы километров некачественных лент поступают к нам из-за «китайского рубежа». В своих произведениях искусства китайские дельцы устанавливают свои светодиоды, с уменьшенными кристаллами. А это, естественно, приведет к быстрой деградации светодиодов. Но и это не самое страшное. Страшно, когда производитель зная о том, что и светодиоды с заниженными характеристиками установил, так еще и заставляет их работать на запредельных мощностях.
Есть еще один признак, по которой можно определить ленту плохого качества — наличие золотого проводника с чипом. Кустари-китайцы, дабы удешевить процесс используют медь
Другой не маловажной проблемой стоит отметить не качественный люминофор. Особенно это касается силиконового
После быстрого старения появляются трещины, влага попадает и вывод окисляется. Результат один- светодиод выходит из строя. Так как ленты собираются по сегментам по три диода, не будут работать сегменты. Вообще ленты с «плохими» диодами работают не более полугода. Обычно 2-3 месяца. До года работают ленты с более-менее удовлетворительными чипами на повышенных токах. Но яркость у них падает прямо на глазах.
Не редко можно приобрести ленты с диодами, которые выдают не более 3 люменов, не смотря на то, что они собраны на SMD 5050.
Чтобы обезопасить себя от некачественного товара и выбрать хорошие светодиодные ленты нужно предварительно узнать у продавца некоторые данные о продукте.
Какие есть виды подсветки натяжных потолков
В зависимости от высоты комнаты и возможности откусить 10 см. от высоты комнаты можно сделать несколько видов натяжных потолков и подсветок для них.
Некоторые виды подсветки, которые обеспечат хорошее, но не достаточное освещение:
- Светодиодная лента по периметру натяжного одноуровневого потолка;
- Двухуровневый потолок с коробом из ГКЛ по периметру с подсветкой;
- Светодиодная лента под натяжным потолком – простые формы;
- Дизайнерские натяжные потолки с освещением в соответствии с общим дизайном.
При монтаже любой из конструкций возникает вопрос о смене освещения, а точнее светодиодных лент внутри потолка.
Но производители самих лент обещают бесперебойную работу своего осветительного оборудования в течение десяти лет.
Но если есть опасения по поводу долговечности светодиодных лент внутри потолка, то существует возможность разместить их по периметру, спрятав в коробе из гипсокартона или чуть ниже натяжного потолка, закрытой специальным плинтусом.
