Как сложить кирпичную печь

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

• Полнотелый красный кирпич – 107 шт;
• Поддувальную дверку – 1 шт;
• Колосниковую решетку – 1 шт;
• Одноконфорочную чугунную плиту – 1 шт;
• Топочную дверку – 1 шт;
• Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Правила возведения печки

Отопительная либо варочная печь складывается на глиняно-песчаном растворе без добавления цемента, способствующего растрескиванию. Для его приготовления воспользуйтесь инструкцией на упаковке, дабы соблюсти пропорции глины и воды. Распечатайте порядовку на бумаге и приступайте к самой кладке, руководствуясь такими правилами:

1. Сначала каждый ряд ложится насухо, чтобы подогнать или подрезать камни при необходимости.
2. Перед тем как положить кирпичи на раствор, погружайте их в ведро с водой.
3. Толщина слоя раствора между кирпичами – не более 5 мм. Допускается легкое пристукивание камней, а вот двигать их в горизонтальной плоскости после укладки не стоит.
4. Каждые 2 ряда выполняйте проверку вертикали отвесом и горизонтали строительным уровнем.
5. Излишки раствора, выдавленные наружу, снимайте мастерком. Внутри топливника и газовых каналов кладка печи протирается влажной тряпкой по мере возведения.
6. Чтобы установить дверцы и другую фурнитуру, привяжите к ней проволоку (есть специальные отверстия), а снаружи сделайте подпорку. В местах соприкосновения с кирпичом бак и дверцы обмотайте асбестовым шнуром, а щели забейте раствором.

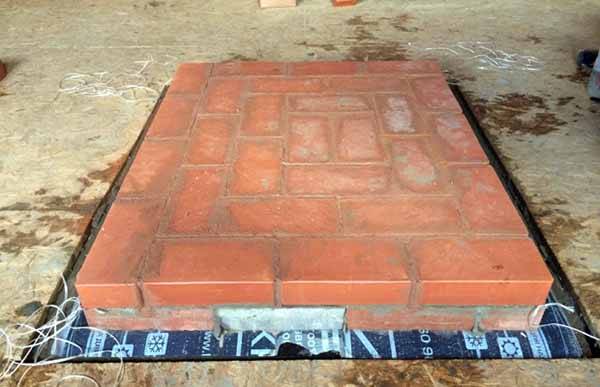

В первых рядах кирпич укладывается всплошную

Фурнитура и бак ставится с подмоткой асбестовым шнуром

Глиняно-песчаный раствор не отвердевает, а сохнет, причем это происходит довольно медленно – 2—3 суток, а то и больше. Раньше печку разжигать нельзя, если не хотите переделывать растрескавшуюся кладку. Как правильно строится кирпичная печь, рассказано на видео:

Приступаем к работе!

Когда все материалы и инструменты подготовлены, можно начинать поэтапную работу.

1. Закладываем фундамент.

Печь для дачи будет базироваться на обычном ленточном фундаменте.

Этапы работы:

• Разметить место фундамента, используя шнур. Основание печи должно возводиться в соответствии со строгими геометрическими пропорциями. Для этого советуем прибегать к помощи строительного уровня.
• Подготовить траншею (яму глубиной до 50 см).
• Предварительно утрамбовав землю, положить на дно металлические прутья, а затем засыпать яму щебнем. Чтобы грунт не осел, можно дополнительно установить прутья поперек ямы.
• Развести цемент с песком (1:3) и залить фундамент. Через несколько дней он застынет полностью. Чтоб цемент не растрескался при жаркой погоде, можно регулярно совершать его полив.
• Для защиты готового фундамента от попадания воды покрыть его слоем рубероида.
• Для поднятия основания установите шлакоблочное основание и покройте его слоем асбеста. Другой способ — это установка дощатой опалубки, которую тоже заливают раствором цемента и песка.
• Разметить границы будущей конструкции.

2. Возводим кирпичные стены.

Это также можно сделать своими руками:

• Кирпич можно укладывать двумя способами: горизонтально или на ребро. Направление можно контролировать натянутой веревкой. Используйте строительный уровень и отвес, чтобы кладка была ровной.
• После того, как первый ряд будет уложен, приступаем к установке дверки поддувала: с помощью проволоки (диаметр ее 3 мм) они будут крепиться к кирпичной кладке. Предварительно необходимо проделать в кирпичах надрезы, используя «болгарку».
• Продолжаем кладку, не забывая следить за толщиной шва: она должна составлять 7 мм. Затем КИРПИЧ следует прижать и пристукнуть молоточком, а излишки раствора удалить с помощью мастерка.
• Не забудьте предусмотреть на чертеже ПЕЧИ вторые дверки поддувала.
• Когда закончите кладку кирпича, поверх них необходимо уложить плиту из асбестоцемента, в которой должны быть отверстия для воздуха. Эта плита нужна нам для приготовления или разогрева пищи.
• В процессе укладки кирпича вы можете трансформировать конструкцию печи по своему вкусу: оборудовать места для духовки, лежанки и т.д.

3. Укладываем печную арку.

Укладка арки считается самым сложным этапом в построении печи. А если печь будет располагаться на улице, тем более арка должна быть аккуратной, ведь она всегда будет на виду у вас и ваших гостей.

Перед кладкой кирпичей хорошо, если в жарочной и топочной камерах будут вмонтированы две фанеры, а кладка будет производиться на их поверхность.

4. Устанавливаем дымоход.

Дым из печи удаляется с помощью дымохода. Он обычно представляет собой стальную трубу, которую устанавливают на задней стенке печи и цементируют.

Для предотвращения ожогов открытая нижняя часть дымохода тоже покрывается цементом и закладывается кирпичами.

5. Придаем печи эстетический законченный вид.

Вашу печь для дачи можно превратить в настоящее произведение искусства, используя любой термостойкий материал: отделочный кирпич, плитку или керамогранит.

Используйте фантазию и создайте уют вокруг вашего очага: можно оборудовать печь барной стойкой, можно установить рядом мойку, шкафчики для посуды и продуктов.

6. Проверяем нашу печь, то есть затапливаем.

Необходимо обратить внимание на тягу, на наличие щелей, которые могут пропускать дым. Когда вы убедитесь, что ваша печь исправна и не имеет недочетов, можно приступать к приготовлению пищи на ней

И не забывайте соблюдать технику безопасности!

И не забывайте соблюдать технику безопасности!

Обязательно посмотрите небольшое, но очень полезное видео:

1. Определитесь с типом печи, устанавливаемой на улице.
2. Определитесь с местом, на котором печь будет установлена.
3. Подготовьте чертеж вашей будущей печи.
4. Составьте список необходимых материалов и инструментов, проанализируйте рынок стройматериалов, а на основании него составьте смету расходов.
5. Разработайте поэтапный план установки печи, это поможет сориентироваться по срокам, которые займет строительство.
6. Приступайте к строительству! И пусть ваша печь долго радует вас и ваших близких вкуснейшими блюдами, приготовленными на ней.

Обустройство места для размещения печи

Прежде чем приступать к выполнению кладочных работ, выберите оптимальное место для размещения печи. Лучше всего выкладывать печь в центральном помещении дома, чтобы вокруг него были расположены все комнаты, и готовый агрегат равномерно отдавал тепло каждому помещению.

Дымоотводящую трубу лучше всего обустраивать возле кровельного конька.

Проконтролируйте, чтобы под конструкцией печки не было половых балок.

Русская печь имеет большой вес и требует обустройства индивидуального фундамента. Сначала выройте яму для фундамента. Глубина ямы должна быть такой, чтобы в дальнейшем второй ряд кладки печи был размещен вровень с полом.

Отопительная печь с нижним обогревом размером 1650×510 мм

Отопительная печь имеет размеры, мм: 1650x510x2310.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный — 640 шт.,
• глина красная — 22 ведра,
• песок — 12 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 140×250 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 300×250 мм,
• дверки прочистные размером 130×140 мм — 7 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч. 2

Печь рассчитана для обогрева помещения площадью до 50 м . Теплоотдача печи при одноразовой топке составляет 5 кВт (4300 ккал/ч), при двух топках в сутки — около 6,2 кВт (5300 ккал/ч). В данной печи можно применять все виды твердого топлива, но при применении антрацита и каменного угля печь с девятого ряда до перекрытия топливника желательно выложить огнеупорным кирпичом, а при его отсутствии следует выложить топливник , применив в этих рядах отборный красный кирпич.

Чертежи разрезов и порядовки приведены на рис. 7.

Рис. 7. Отопительная печь с нижним обогревом размером 1650×510 мм а — фасад и разрезы Г—Г, Д—Д, Е—Е; б — кладка 1 —8 рядов

Рис. 7. Продолжение в — разрезы А—А, Б—Б, В—В; г — кладка 9—17 рядов

Рис. 7. Продолжение д — кладка 18—35 рядов

Кладка печи не составляет особых трудностей. Пятый ряд определяет основные размеры дымоходов нижней отопительной камеры, этим рядом перекрывают дно зольниковой камеры. Двадцать пятый ряд также определяет основные размеры дымоходов верхней отопительной камеры. На поперечном разрезе печи внутренняя часть видна, как на рентгеновском снимке (см. горизонтальный разрез печи).

Конструкция и чертежи.

Как построить печь своими руками? Существуют основные типы конструкций:

Русская печь.

Плюсы:

• КПД может достигать 80 процентов.
• Очень долго держит тепло, в некоторых случая – двое суток.
• Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

• Большой размер.
• Много весит.
• Долгий прогрев.
• После перерыва обязательна суточная протопка.
• Имеет наиболее сложную конструкцию из всех возможных видов печей.

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

Печь — «голландка».

Относится к канальному типу.

Плюсы:

• Простая кладка
• Занимает относительно мало места, так как имеет вытянутую форму.
• Быстро нагревается.
• Относительно мало весит.
• Допускает приготовление пищи.
• Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

• Быстро остывает.
• Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Плюсы:

• Не занимает много места.
• Простая конструкция.
• Низкие цены на материал и топливо.

Минусы:

• Средний КПД.
• Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

• Допускает приготовление пищи.
• Высокий КПД.
• Быстрый разогрев.
• «Экономит» топливо.
• Относительно небольших размеров.
• Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

• Требуется разгонная протопка.
• Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Печь с камином.

Плюсы:

• Очень низкая пожароопасность.
• Эстетична.
• Высокий КПД.
• Равномерно прогревают помещение.

Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.

Общие требования и безопасность

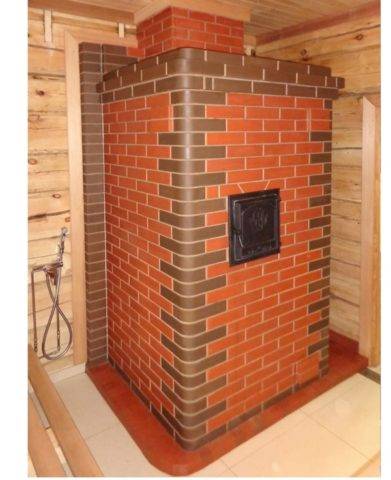

Небольшая печь из огнеупорного кирпича

Давайте начнем с основ, которые пригодятся любому начинающему печнику. Разобраться во всем разом не получится, так как кладка печи – это очень сложный и ответственный процесс.

Возводить ее намного сложнее, чем кирпичную стену. Поэтому мы сегодня рассмотрим наиболее простой вариант, который сможет реализовать даже новичок.

Поэтому давайте начнем с терминологии. Она пригодится вам для понимания материала, который мы приведем далее. Не зная названия элементов конструкции, даже опытный строитель не усвоит правильно информацию.

Схематическое строение кирпичной печи

Часть печи, фото	Описание
Фундамент	Тут ничего сложного – это прочное основание, на котором будет стоять вся конструкция. Делается он в виде монолитной плиты из бетона, нужного размера и формы.
Стенки	Стенки печи создают основу, удерживающую внутреннюю конструкцию печи. Внешняя их сторона передает тепло в помещения, причем делает она это не одномоментно, а накапливает и потом понемногу остывает.
Топка, топливник	Это камера сгорания, в которой образуются продукты горения и дымовые газы, передающие тепловую энергию стенкам печи. Верхняя часть топливника называется сводом, а нижняя – подом.
Колосник из стальной арматуры	Колосник – это установленная внутри топки решетка из металла, через которую просыпается вниз зола и поднимается воздух для поддержания горения в печи.
Зольник	Камера под топкой, в которую ведет ход от колосника, называется поддувалом или зольником. Через нее внутрь печи из помещения подсасывается воздух и осуществляется чистка от золы. В зольник ведет чистка или лючок – сделана эта деталь из металла и имеет отверстия, для проникновения внутрь воздуха. Система оснащается затвором, чтобы предотвратить просыпание горячей золы.
Дымовые каналы	Дымообороты — ходы, по которым горячие газы проходят через печь, нагревая ее внешние поверхности. Через них дым выводится по дымоходу за пределы помещения. С дымоходом все ясно.
Перекрышка	Верхняя поверхность печи. Может быть сделана просто из кирпича, или иметь металлическую или керамическую варочную панель.
Тепловоздушная камера	Так называется полость внутри печи, которая не связана прямыми ходами с газообменными путями.

Также в печи есть:

• Шибер – заслонка перекрывающая дымовой канал;
• Дверцы для топки и поддувала;
• Шанцы – балки заменяющие фундаментную плиту, могут изготавливаться из разных материалов.

Через какое время можно использовать устройство

Сразу после кладки печи не топят. Естественная просушка кладки занимает 5-8 дней. Время сушки тем больше, чем ниже температура воздуха. При отрицательных температурах кладка не просыхает вообще.

Для ускорения сушки в топку направляют тепловой вентилятор или включают в ней мощную электрическую лампу накаливания.

После естественного просушивания печку начинают протапливать, используя небольшие охапки сухих дров. Период принудительной сушки занимает разное время (от 10 дней до 3 недель).

Принудительную сушку считают завершенной, когда на стенках топки и на внутренней стороне остывшей печи перестает появляться конденсат (капельки воды). После исчезновения конденсата сооружение готово к полноценной топке (через 3-4 недели в летнее время, через 1-1,5 месяца зимой).

Готовим раствор для кладки печи

Раствор для домашней кирпичной печки представляет собой глиняно-песчаную смесь. Песок необходимо просеять сквозь сито, чтобы размеры его ячеек не превышали 1.5 мм. Глина в это время должна вымачиваться в воде 2-3 суток. Не лишним будет пропустить через сито (3х3 мм) готовый раствор. Каждый печник выбирает пропорции для себя.

Смешав песок и глину, необходимо добавить воду и начинать перемешивать полученную смесь, покуда не образуется густота, подобная жирной сметане. Качественный раствор должен укладываться на кирпич сгустком и размазываться слоем 4-5 см (рекомендуемая толщина шва).

Немного теории: строение печи и основные разновидности

Следует точно различать печи по принципу использования, которые делятся на:

Отопительные печки из красного кирпича. Применяются наиболее часто, так как с их помощью можно отопить до 100 м2 помещения. Размеры печи могут быть достаточно большими.

Отопительная печь

• Варочные печи. Используются исключительно для приготовления пищи, конечно, при этом распространяя вокруг определённое тепло.
• Комбинированный вариант из кирпича. Такая кирпичная печь может использоваться как для готовки, так и для отопления. Очень удобно, например, на даче или в загородном доме.

Пример комбинированной печи

Каминные варианты. Печь-камин из кирпича не получила широкого распространения, но некоторые хозяева стараются придать старым печам именно вид камина, экономя место. Используется для отопления помещения или как декоративный вариант источника огня.

Каминный вариант кирпичной печки

Чтобы узнать основные конструктивные элементы и размеры печи из красного кирпича, для примера следует взять наиболее популярный вариант – комбинированный (варочная плита и кирпичная печь для отопления дома или дачи).

Строение комбинированной печи из кирпича:

• Топка. Это то место русской печи, в котором происходит сгорание топлива. Так как температура в этом месте постоянно высокая, то подбирать материалы следует соответственно.
• Поддувало. Свободная полость, которая выкладывается из кирпича непосредственно под топкой. Основная функция – накопление пепла и мелких недогоревших остатков. Также через поддувало в топку попадает воздух, что улучшает качество горения топлива.
• Каналы для отвода дыма из печи. Одна из наиболее сложных частей печи. Проходя по каналам, продукты горения отдают часть тепла кирпичу, который впоследствии обогревает помещение.
• Дымоход. Выпускает в атмосферу отработанные газы. Также обеспечивает необходимую для горения тягу в русской печи.
• Плитка. Расположена в месте над топкой и только в варочных или комбинированных печах.
• Отверстия для чистки. Для большего удобства монтируются в верхней части дымохода, это место позволяет его быстро и качественно прочистить.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

1. От дымового канала до деревянных конструкций должно быть больше 37 см.
2. Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.
3. Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

• молоток-кирочка специально для печи,
• мастерок,
• линейка-правило,
• кисть мочальная,
• рулетка,
• отвес,
• уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится

Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь. смотрите видео снизу:

Для того чтобы сложить печь согласно действующим нормам расстояние от внутренней стенки дымохода до ближайшей конструкции должно быть не менее 38 сантиметров. Когда устанавливается чугунная плита, зазоры по бокам должны быть не менее 5 миллиметров.

Сложить печь по силам каждому человеку. Главное выбрать с самого начала верный вид и составить проект, где нужно в деталях описать особенности будущей печки. Чтобы не утруждать себя созданием уникальных чертежей можно взять готовые рисунки.

Обсудить статью на форуме

Исправление ошибок

При строительстве печной топки есть несколько распространенных ошибок, которые можно исправить в процессе работы:

• При формировании стенок раствор нужно накладывать и разравнивать руками во избежание возникновения полостей.
• Кирпичи во время кладки необходимо смачивать водой, чтобы они не вытягивали влагу из раствора.
• Если один кирпичный блок сместился, нельзя передвигать его в нужное положение. Его надо снять, очистить от раствора и уложить заново.

Трещины в кладке от перепадов температур затирают раствором. Потрескавшийся кирпич из конструкции вынимают, расчищают место, смачивают его и укладывают подходящий кирпич обратно. Если крепление дверцы непрочно, её снимают, разобрав швы рядом, при необходимости заменяют кирпичные блоки на новые.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

• Полнотелый красный кирпич – 107 шт;
• Поддувальную дверку – 1 шт;
• Колосниковую решетку – 1 шт;
• Одноконфорочную чугунную плиту – 1 шт;
• Топочную дверку – 1 шт;
• Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.
