Как сделать окно из дерева своими руками + чертежи

Материалы и инструменты для изготовления оконной рамы

Ведь для того, чтобы сделать окна в своем любимом дачном домике или в теплице необязательно устанавливать пластиковые рамы – подойдут и собственноручно изготовленные деревянные конструкции.

Для изготовления оконной рамы из дерева потребуется приобрести сухую древесину в виде брусков. Но многие для изготовления рам используют фанеру.

Итак, при выборе необходимого материала выберите доски с сечением 5 на 15 см или же брус 5 на 5 см .

Понадобятся также:

  • столярный клей;
  • оконные угольники (металлические);
  • стекло.

Также понадобится чертеж и некоторые столярные инструменты:

После приобретения и подготовки можем приступить к работе.

Металлическая арочная пергола

Если целью строительства является получение опоры для вьющихся растений, заботиться об эстетических качествах сооружения не обязательно. Все недочеты конструкции сгладит пышный ковер разросшегося вьюнка или винограда. Но, конечно, на начальном этапе – сразу после высадки растений – недостатки будут хорошо заметны. Поэтому предлагаем использовать максимально простое изделие. Для людей, хорошо владеющих навыками резки, гибки и сварки металла, подойдет арочная пергола из профильной трубы.

На схеме представлена модель из профилированной трубы. Изделие имеет арочную форму, причем арки (7 шт) равномерно распределяются вдоль продольных связей перголы, конструкция имеет две пары опор-стоек.

Для создания такого изделия потребуется:

  • труба круглого или квадратного сечения с диаметром (минимальным размером 100 мм), 14 шт. по 2500 мм длиной. Из них 1,5 м будут находиться выше уровня земли, около 1 м требуется для заглубления в грунт;
  • аналогичная труба для дуг. Для получения радиуса 1750 мм потребуются 7 отрезков примерно по 5,5 м (следует дать небольшой запас, порядка 10…20 мм на деформацию профиля при изгибании). Если планируется выполнять крайние фрагменты перголы цельными, длина отрезка рассчитывается как 2,5х2+5,5=10,5 м;
  • трубы для продольных связей, они могут быть тоньше базовых на 15…50%. В данной схеме общая длина изделия составляет 3 м, но при желании эту величину можно увеличить до 5…12 м. Естественно, количество стоек в этом случае также увеличивается – для 5 м до трех пар, для 12 – до 7 пар.

Арочные фрагменты получают с помощью трубогиба, после чего собирают готовые сегменты с помощью продольных связей-балок. Сборка выполняется с помощью сварки. Далее крепят стойки и уже готовую конструкцию располагают на грунте, в заранее подготовленные углубления для стоек. После бетонирования опор и набора бетоном прочности хотя бы до 50% можно окрашивать конструкцию и высаживать (пересаживать к перголе) вьющиеся растения.

Важно: для окраски перголы, на которую будут опираться плети клематиса, роз или винограда, необходимо использовать стойкие к действию атмосферных осадков и не токсичные покрытия!

Ниже приведен пример готовой арочной перголы с цельными арками-стойками

Обратите внимание: продольные связи расположены не только на границе стыка арочных и прямых участков. Они распределены по всей поверхности изделия. Такое решение увеличивает прочность конструкции и дает дополнительную опору вьющимся растениям

Такое решение увеличивает прочность конструкции и дает дополнительную опору вьющимся растениям.

Похожая по компоновке пергола с продольными связями, выполненными из полосы. Здесь таких связей меньше – всего три, по верхней и нижним точкам дуг. Для усиления конструкции использована крупноячеистая сетка из толстой проволоки.

Еще одна конструкция с сетчатым заполнением пространства между арками и стойками. Ячеи сетки расположены диагонально, вход и выход из «тоннеля» дополнены эффектными коваными деталями. Интересно, что в данном случае стойки не забетонированы, а крепятся к бетонным заглубленным опорам с помощью пластин

Заменить профильную трубу можно арматурным прутком, как показано на фото ниже. Диаметр прутка (номинальный) в этом случает должен быть не меньше 28…32 мм, а лучше 40 мм. Нагрузка на такую конструкцию ограничена, увеличивать размеры сооружения не стоит. Плюс – стойки из прутка можно просто загнать в мягкий грунт, обойдясь без бетонирования, но находящийся в земле конец стойки обязательно защищать от коррозии обмазочной гидроизоляцией.

Техника безопасности

Чтобы не нанести вред здоровью во время работ, нужно соблюдать несколько правил.

Монтаж деревянных окон подразумевает использование подходящего комплекта одежды. Она не должна стеснять движений и иметь свисающих элементов. Перчатки также важны, так ка кони уберегут от мелких травм. Во время демонтаж старых изделий или очистке проема следует использовать защитные очки. При работе необходимо правильно держать рабочий инструмент, избегая случаев. Когда он может навредить. Например, ошибкой является удержание металлических креплений рядом с работающим сверлом, так как оно может соскочить на пальцы. Рамы поднимают только вдвоем. Это защитит от травм спины и позволит сохранить конструкцию. Если установка оконной рамы происходит на высоте, нельзя полностью вставать на подоконник без страховки. При этом все действия должны проводиться изнутри помещения

Для защиты органов дыхания от пыли важно использовать маски. От запыленности помогает проветривание помещения и уборка строительного мусора, который остался после подготовки проемов

В помещении не должен возникать сквозняк.

Недооценив эти правила можно получить серьезные травмы.

Практичность или декоративность

Если обратиться к истории, то изначально ставни являлись исключительно функциональным элементом дома, который нес на себе огромную практическую роль. До применения стеклянных рам ставни являлись защитой дома как от непогоды и низких температур в холодное время года или жары в знойный летний день, так и преградой от нежеланного проникновения посторонних.

Даже тогда, когда стали использоваться стеклянные рамы, люди не были готовы отказаться и от ставень, которые по-прежнему играли как защитную роль, так и теплосохраняющую в холодное зимнее время. Позже к практической функции ставень добавилась и декоративная, так как по данному элементу можно было различить финансовое и статусное положение владельца здания. Чем изысканнее резьба или кованные элементы на ставнях, тем богаче и статуснее хозяин дома.

С началом индустриального века и появлением отопления в домах, распашных окон и форточек, защитных оконных покрытий и жалюзи, декоративных решеток практическая надобность в ставнях отпала сама собой. Поэтому на некоторое время о таком элементе при строительстве просто не вспоминали, вплоть до недавнего времени.

В настоящее время деревянные ставни на окна постепенно возвращаются в обиход, но исключительно в качестве декоративного элемента, способного добавить изюминку абсолютно в любой интерьер и экстерьер, особенно деревянных загородных домов и дач.

Выбор материалов для ставень

На современном рынке строительных материалов можно выбрать абсолютно любой материал для любой надобности. Так и ставни сейчас изготавливаются из его угодно: металл, пластик, дерево любой текстуры и состава, даже бумага. Но владельцы загородных домов все чаще предпочитают придерживаться главной идеи строительства деревянного дома: натуральность и максимальная приближенность к природе, поэтому и материал для изготовления декоративных ставень подбирается соответствующий — дерево.

Не смотря на относительную дороговизну по сравнению с другими искусственными материалами, на «привередливость» дерева в обработке, монтаже и эксплуатации, все-таки это материал остается наиболее популярным благодаря своей экологичности и внешней привлекательности.

Виды деревянных ставень

Первая же ассоциация при слове «ставни» — это две распашные створки, которые закрывают окно. Но не все так просто, как может показаться на первый взгляд.

Ставни исторически применялись не только на Руси, но и в разных культурах, разных странах ставни выглядели абсолютно по-разному. Поэтому и сейчас выбор внешнего вида, формы и материалов для изготовления ставень может быть весьма разнообразным.

Не многие знают, что деревянные ставни на окна могут быть как внешними, так и внутренними. Как правило, внешние ставни несут не только декоративную, но и защитную функции, поэтому они выглядят более массивными и крепкими.

Так выглядят внутренние ставни

Внутренние же ставни могут быть более легкими и декоративными, выполненными из бумаги или тонких реек, напоминающих жалюзи, которые сохранят тень в комнате, при этом не будут препятствовать попаданию свежего воздуха в помещение.

Если говорить о форме ставень, то они могут быть монолитными щитовыми или щитовыми из отдельных досок или брусьев, рамочные со вставками из деревянного плетения или жалюзи-подобных ламелей, прямоугольные или арочного типа, состоящие из одной или пары створок, раздвижные или навесные, опускающиеся сверху и так далее.

Не только форма ставень может быть настолько разнообразной, но и дополняющие декоративные элементы. Это может быть не только разнообразная резьба, которой может похвастаться каждый мастер, специализирующийся на столярном деле, но и фигурная ковка, декоративные элементы из стекла и металла.

Изготовление стеклопакета

Стеклопакет для деревянного окна также можно собрать самостоятельно. Все комплектующие можно купить в специализированном магазине. Для работы понадобится следующее:

  • стекло;
  • дистанционный профиль;
  • осушитель;
  • бутиловая лента;
  • уголки.

Первым делом выполняется порезка стекла под будущее окно. Заказать порезку можно у мастеров или выполнить самостоятельно при наличии хорошего стеклореза. Количество стекол будет зависеть от желаемого количества камер в стеклопакете. Если камеры будет две, тогда стекла должно быть три. Далее делается заготовка дистанционного профиля для стеклопакета. Размер рамки, которая будет разделять стекла должен быть меньше на 5 мм с каждой стороны. Требуется это для крепления уплотнителя. Перед сборкой дистанционной рамки необходимо наполнить ее осушителем. Для этого одна сторона закрывается соединительным уголком, а через другой торец производится засыпка. Заполненность должна составлять 40%. Осушитель нужен для ликвидации влаги между стеклами, которая может привести к появлению плесени.

Теперь можно приступить к сборке стеклопакета для окна. Выполняется обезжиривание той поверхности стекла, на которую будет монтироваться дистанционная рамка. На дистанционную рамку для стеклопакета окна клеится бутиловая лента. После чего рамка укладывается на стекло. Сверху рамка еще раз покрывается бутиловой лентой и накрывается другим стеклом. Операцию необходимо повторить, если стеклопакет для окна будет двухкамерным. Теперь осталось заполнить пространство между торцами стекол и дистанционной рамкой. Для этого используется полиуретановый или полисульфидный состав. Наносить их можно шпателем. Нужно быть внимательным, чтобы не оставить пузырьков. Процесс высыхания может занять до 12 часов. Увидеть последовательность сборки стеклопакета для окна можно в видео ниже.

Изготавливаем деревянный короб

Когда я решил сделать деревянноеокно своими руками, то задумался какой вид дерева лучше использовать. От себя хочу посоветовать применить сосну – она вполне доступна благодаря своей стоимости. Если вы, как и я решили попробовать сделать деревянную раму для окон самостоятельно, то отдайте предпочтение именно этому материалу. Хорошей альтернативой можно считать дуб, но он дороже, чем сосна и я побоялся его использовать впервые.

Запасайтесь необходимыми инструментами заранее, хотя у многих домашних мастеров все эти предметы находятся в постоянном использовании:

  • Дрель и шуруповерт – механизированный способ закручивания саморезов ускорит процесс сборки
  • Стеклорез
  • Электрорубанок
  • Стамеска и молоток

Перед покупкой всегда следите за состоянием досок. Они не должны иметь трещин или сколов, торчащих сучков или каких-то деформаций. Также они должны быть полностью просушены. Пошаговая технология:

  1. Для своего окна я выбрал доску размером 150х50 мм
  2. Во всех деревянных заготовках сделал паз, напоминающий букву «Г». Глубина паза составляла 15 мм
  3. После этого 4 части я соединил между собой. Для стыков используется столярный клей, а углы должны быть по 90 градусов каждый. После того, как короб склеен, просверлите в нем отверстия для деревянного стержня, длина которого составляет 3 см. Это является дополнительным закреплением и обеспечивает наличие углов в 90 градусов
  4. Короб вставляется в уже подготовленный проем для окна. Тут все просто: вы сверлите дырки, в которые вставляете дюбеля, а затем закрепляете короб с помощью саморезов. Я таких действий не выполнял – моей целью было сделать окно своими руками

Оконная рама

Сделать оконную раму, не уступающую качеством заводским изделиям, порой не под силу даже неплохим мастерам. Все дело в том, что конструкция не должна иметь отклонений, и даже небольшой перекос может нарушить теплоизоляцию. Несмотря на это, можно создать оконную раму из дерева своими руками, но попроще.

Деревянные рамы, выпускаемые в промышленных масштабах, не сильно отличаются от пластиковых вариантов. И там, и там сложная конструкция, которая позволяет раскрывать створки и форточки в нескольких плоскостях. Домашнее изготовление окна включает следующие этапы:

  • Подготовка материалов и выбор профиля.
  • Монтаж рамы.
  • Остекление оконного блока.

Выбор профиля сводится к тому, что предстоит выбрать, какое стекло установить, обычное или стеклопакеты. Каждый из вариантов имеет собственные преимущества: в первом случае это невысокая стоимость, во втором — низкая теплопроводность.

Интересной особенностью стеклопакетов является инертный газ, закачанный производителем между листами. Его концентрация немного снижается со временем, но это не страшно, так как разницы в сохранении тепла не будет видно. Есть и гибридный вариант, когда устанавливаются и обычные окна, и стеклопакеты. Такое самодельное деревянное окно именуют финским. Оно максимально сильно удерживает тепло. Конечно же, самым простым вариантом будет установка пары стекол, между которыми есть прослойка шириной от нескольких сантиметров.

Основным нюансом при изготовлении деревянных рам является сохранение формы и геометрии при монтаже. Справиться с этим помогут заранее заготовленные чертежи. Брус нужно выбирать исходя из толщины остекления будущего окна. Минимально разрешенное сечение бруса — 60Х40 мм. Пазы в брусках делаются при помощи электрорубанка или фрезера. Профессионалы советуют новичкам потренироваться в создании пазов на небольших кусках: сделать пропилы в разных направлениях. Чертеж окна из дерева своими руками:

Перед началом всех процедур нужно тщательно сделать замеры. Если есть возможность доверить эту работу более опытному человеку, то лучше так и сделать, потому что отклонение в пару миллиметров может привести к плохим последствиям. Торцы следуют подпиливать под углом в 45 градусов.

Элементы деревянной рамы собираются на столярный клей. Можно дополнительно придать прочность, просверлив на углах отверстия и вставив туда деревянные стержни. Их тоже смазывают клеем. Чтобы придать прочность, можно на соединяющих элементах выбить паз и установить шпонку. В итоге должна получиться практически монолитная конструкция.

Делаем короб, если его нет: все гениальное просто

Если в стену не вмонтирован короб, куда и будет установлено ваше окошко, то его придется также сделать самостоятельно. Он служит для того, чтобы нагрузка от веса стен не ложилась на хрупкие оконные рамы, что довольно опасно. Ничего сложного тут точно не будет, все просто, нужен обычный короб по размерам, которые вы должны замерять сами.

  • Возьмите доску или брус, с сечением 15х5 сантиметров, чего и будет вполне достаточно для изготовления короба.
  • В заготовке нужно выбрать паз, глубиной в полтора сантиметра, в форме буковки Г.
  • Изначально соединить части конструкции можно при помощи обычного столярного клея.
  • Далее в углах высверливаются отверстия, глубиной до трех сантиметров, в которые вставляются деревянные штифты для жесткого скрепления конструкции под углом в 90 стандартных градусов (прямой угол).

Смонтировать короб в стенке нужно так, чтобы он было совершенно неподвижен. То есть нужно высверлить отверстия, куда вставляются анкера или дюбели, и намертво прикрутить к нему коробку. Все щели рекомендуется задуть монтажной пеной, что вполне целесообразно, если вы впоследствии не забудете о тепло и гидроизоляции.

Оконные рамы из дерева своими руками, видео, комментарии

Для начала нужно знать, что в работе вам нужен будет особый брус, размером 6х4 сантиметров в сечении, а может даже и больше. Тут все зависит от основного размера оконного блока. Форма профиля для рамы может быть разнообразной, тут все зависит от предполагаемого количества стекол, их оригинальной толщиной, а также размером, купленных заранее, заводских штапиков.

Нужно знать

Чем больше по площади у вас получается оконный блок в целом, тем крупнее, то есть больше по сечению брус нужно выбирать. Может случиться так, что рамы может значительно перекосить от собственного веса и массы стекол, а это нужно предусмотреть заранее, чтобы потом не переделывать всю конструкцию.

  • Одностекольный вариант оконного профиля должен будет иметь два прямоугольных паза, которые нужны для монтажа в коробе и для остекления.
  • Если профиль предполагается с двумя стеклами, то нужно обязательно сделать дополнительный паз для второго стекла.
  • Под сантиметровый штапик нужно будет выбирать прямоугольный паз, а также стекло в четыре миллиметра толщиной.
  • Из профиля с заранее проделами пазами и будет собираться рама, причем для этого ее нужно разметить, тщательно промерив, а том срезать под углом в 45 градусов.
  • Нужно сделать крепежное соединение «шип-паз» стандартного типа, и посадить его на столярный клей для большей надежности и обеспечения неподвижности конструкции.

Можно также дополнительно закрепить раму саморезами. Однако тут придется следить, чтобы шляпки их зашли в древесину заподлицо, иначе они будут мешать закрыванию и открыванию створок, а это недопустимо.

Вставляем стекла в оконные рамы своими руками, видео

Когда все работы по изготовлению рам завершены, останется только вставить в конструкцию стекла, и тогда уже можно заниматься монтажом оконного блока в коробе в стене. Как правильно организовать процесс установки деревянного окна можно и нужно прочесть на сайте. Верное и точное промеривание и зарезка стекла обеспечит гарантию отсутствия мостиков холода, посредством плотного прилегания стекла к древесине.

  • Соблюдать технику безопасности соблюдать обязательно, потому при работе со стеклом нужно сразу же надеть специальные рукавицы. Не помешают также и очки, чтобы стеклянная пыль не попала в глаз.
  • Стекло нужно вырезать с погрешностью, не более одного миллиметра, а все края обработать наждачкой с мелким камушком.
  • Предварительно примерив, стекла вставляются на промазанную герметиком раму, как раз в выбранный специально для этого паз. Остатки герметика нужно сразу же убирать чистой тканью, иначе потом будет сложно его отодрать, когда он засохнет.
  • Если окно состоит из пары частей, то к средней части рамы нужно будет прикрутить специальный деревянный импост, который также должен быть изготовлен, подобно раме, со всеми необходимыми пазами.
  • Открывающиеся створки делаются из более тонкого бруса, а к основной раме прикрепляется посредством навесных петель. Именно на этой створке нужно будет закрепить ручку, а на противоположной части рамы выбрать соответствующий паз под защелку-язычок.

Экологическая безопасность

Поливинилхлорид, служащий материалом для оконных профилей, при нормальных условиях – вещество химически инертное. Чего не всегда скажешь о стабилизаторах, модификаторах, пигментах, других добавках в ПВХ-профиль. Но работа в этом направлении ведется постоянно. Например, применяемые прежде в качестве стабилизатора соли свинца уступили место безвредным соединениям цинка и кальция.

Говоря об экологичности деревянных окон, не стоит забывать, что древесину обрабатывают многочисленными пропитками: от насекомых и плесени, нежелательного воздействия влаги и ультрафиолетовых лучей. Все такие соединения имеют химическое происхождение.

Предлагаем ознакомиться Как установить напольный кондиционер самостоятельно

Осталась самая малость – вставляем стекла

Делаем деревянные окна своими руками

Самое главное в этом процессе – точный выбор размеров стекла. Благодаря этому не создаются мостики холода, а стекла качественно прилегают к деревянной оконной раме. Отклонения в 1 мм, могут уже иметь негативные последствия – а нам это не нужно.

Резать стекло нужно алмазным стеклорезом, а для полировки краем подойдет мелкозернистая наждачная бумага. Техника нарезания очень проста. Достаточно запастись линейкой, которая будет длиннее стекла и вдоль нее вести стеклорезом. Перед тем, как промазать края герметиком нужно приложить стекло для примерки. Если все удачно, то на пазы наносится герметик, после чего стекло окончательно вставляется в раму. После этого используем штапик – он должен зацепить и раму, и стекло, после чего зафиксировать его при помощи тонких гвоздей. Если шпапики будут шире, то фиксируйте их саморезами – выбирайте тонки крепежи.

На этом изготовление деревянных окон своими руками полностью завершено и остается только одно: размещение деревянных окон в подготовленных коробах. Мне это действие не понадобилось, но если вы все-таки решили устанавливать, то:

  1. Вставляем конструкцию в блок и фиксируем в пазах
  2. С помощью саморезов закрепляем раму – элементы должны пройти сквозь него прямо в стену
  3. Все щели задуваются с использованием монтажной пены и ждут ее полного высыхания
  4. В дальнейшем вы можете оформлять откосы своими руками самым удобным для вас способом. Но для деревянных конструкций все привыкли использовать штукатурку, так как пластиковые откосы не будут смотреться гармонично

Подготавливаем оконный проем

Для начала оконный проем очищается от остатков прошлой штукатурки и прочих технических остатков. В случае кирпичной кладки, в которой образовались пустоты за счет разрушенного материала, рекомендуется их устранить.

Сначала необходимо аккуратно и тщательно подготовить оконный проем

Принцип подготовительного этапа заключается в подгонке до нужных размеров, проводить которую нужно с особой тщательностью, не допуская заметных погрешностей. Все поверхности очищаются от элементов прошлой штукатурки и прочих остатков. Монтаж деревянных окон по ГОСТу предусматривает наличие зазора фиксированной ширины по периметру коробки, который по завершении выравнивания всей конструкции внутри проемов заполняется монтажной пеной.

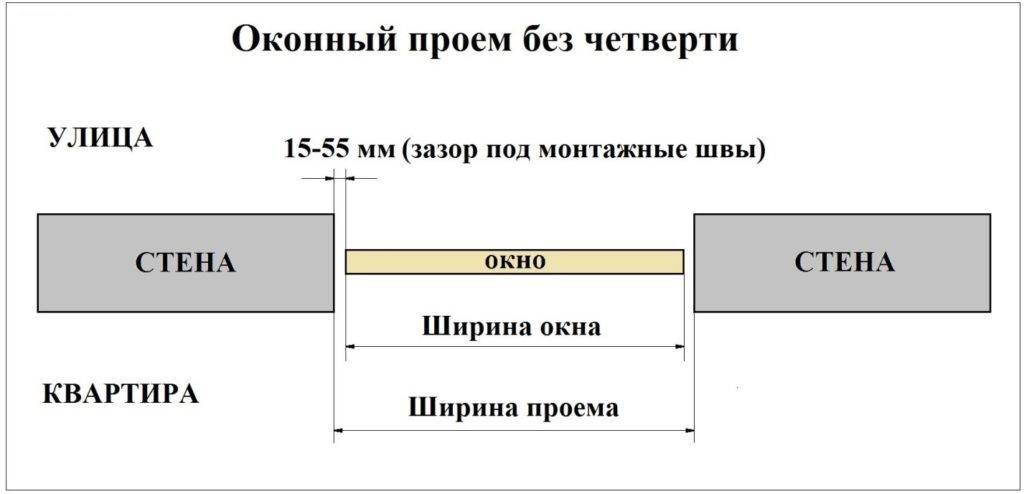

Установка деревянного окна по ГОСТу предусматривает наличие зазоров между рамой и проемом

Не рекомендуется оставлять излишне большие зазоры по краевым областям, отдавая предпочтение ширине от 10 до 15 мм, чтобы впоследствии пустоты можно было хорошо запенить. По нижней части оконной конструкции оставляют зазор в пределах 40-50 мм. Такой нюанс необходим для качественного выравнивания окон внутри проемов. Всегда помните, что перед этапом установки окон в проемы вначале проверяется геометрия и размерность. Такой шаг позволяет добиться осуществления правильных работ, исключая возможные искривления и непропорциональность деталей.

Иногда мастера нарушают технологические пункты, делая притолоки стен неверно, поскольку проем окна используется как опалубка с замурованным внутри окошком. Такие действия приводят к дополнительным финансовым затратам, равным цене новой конструкции, потому как оконный короб очень плотно размещается между краями.

Если пренебречь технологическими принципами монтажа, в скором времени конструкция потребует замены

В крайних случаях может потребоваться полный демонтаж деревянных окон. Не забывайте рекомендации ГОСТа относительно зазоров, тогда работы гарантированно увенчаются успехом.
