Ошибки при эксплуатации
Вода с устройства может течь при несоблюдении инструкции по применению. Это наиболее частая причина, почему из утюга течет вода.
На корпусе современных приборов для глажки расположен регулятор температуры со специальными отметками, которые указывают, когда можно включить паровой удар. Если подошва устройства не нагреется до оптимальной температуры для образования пара, вместо него через отверстия будет выходить жидкость.
Иначе из отверстий на подошве будет течь вода. При выходе из строя регулятора нагрева нужно обратиться за помощью в авторизированный сервисный центр. При отсутствии в изделии существенного недостатка, который невозможно устранить, ремонт сэкономит деньги владельцам, поскольку обойдется во много раз дешевле, чем покупка нового утюга.
В процессе глажки крышка наливного отверстия утюга должна быть плотно закрыта (до щелчка), чтобы капли воды не попадали на ткань.
Низкая температура
Работа устройства основана на подаче воды через клапан из резервуара к внутренней части подошвы. На корпусе есть регулятор, с его помощью можно изменять размер отверстий, чтобы жидкость поступала необходимыми порциями. Под воздействием больших температур вода преобразуется в пар, который выходит через специальные отверстия на подошве.
Для того, чтобы процесс парообразования прошел успешно, необходимо достичь температуры кипения воды. До этой температуры должна нагреться внутренняя подошва утюга.
Если это значение не достигнуто, то вода не превратится в пар, а вытечет через отверстия в подошве.
Разборка утюга Saturn ST – CC0211
Начнем с винта задней стенки, ничем не прикрытым. Трудности начнутся дальше. Немало зная о разборке утюгов, догадывались: скрыты неизвестным местом еще крепления. Винты находятся под кнопками, крышкой залива воды, регулятором мощности. В этом случае правильным вариантом оказался первый. Выяснить удалось, сломав одну кнопку. Хорошо видно на фото: у каждой клавиши пара зубцов, скользящих в прорехах корпуса, одновременно служа ограничителями. Достаточно поддеть задний зуб отверткой, извлекая кнопку, если заранее не знаешь… Будто специально пластиковые клавиши отлиты ломкими, существуют сорта более эластичные. Полагаем, намеренно; пытаясь предотвратить неквалифицированное вмешательство. В результате одна кнопка (парового удара) пришла в негодность, будем клеить Титаном, финальный расклад дел читателям придется предугадать.
Задний винт
Итак, сняв две кнопки, обнаружим очередной винт, полагается открутить. Трудности не закончились, панель ручки и задней стенки дополнительно крепится тремя шипами (см. фото) на носике. Как правильно вести разборку, подсказать не можем! В конце концов, крышка демонтирована. Дальше просто:
Бак с помпами и регулятором подачи пара удерживается тремя винтами. Один в носовой, два в хвостовой части. Снимите аккуратно регулятор температуры подошвы, вытянув. Удерживается тремя шипами, на D-образном пазу
Обратите внимание, на маленькую стальную скобу, обеспечивающую фиксацию регулятора, и щелчки при переключении (см. фото).
Бак стягивается, одновременно размыкается тракт помпы парового удара. Насквозь пронизывает металлическая трубка конструкцию, от бойлера до помп.
Насквозь пронизывает металлическая трубка конструкцию, от бойлера до помп.
Преимущества отпаривателя
Этот помощник может не так уж мало:
- Дезинфицирует изделия, поскольку температура 98°С это позволяет.
- Удаляет некоторые пятна.
- Быстро и без усилий удаляет заломы и складки на любых тканях.
- Не деформирует волокна, но делает их более эластичными.
- Отлично гладит трикотаж и не растягивает его.
- Удаляет практически все запахи – табака, духов, пота и многие другие.
- Отпаривать можно уже через 40 секунд после включения прибора.
- Обходится без гладильной доски.
- Не повреждает изделий, украшенных бисером, пайетками, вышивкой и т. д.
- Прекрасно гладит кружевные изделия.
- Легко справляется с вещами сложного кроя, а также с многослойными.
Устройство современного утюга
Современные утюги трехъярусные, типичный состав:
- Ручка, составляющее единое целое с баком.
- Корпус, защищающий бак от раскаленной подошвы.
- Подошва с бойлером, дырочками, выпускающими пар.
Под корпусом стоит отсек электронных элементов. Термостат, представленный биметаллической пластиной. Рядом виден термопредохранитель, обычно лепят через термостойкую ткань на стенку бака, либо впритык к ТЭНу. Соответственно, настройка элемента может быть, например, 140 градусов или выше. Определяется схемой реализации защиты от перегрева, моделью утюга. Узнать термопредохранитель можно по крепежной скобе, по красноречивым надписям на корпусе, приводящим допустимый ток (опционально), температуру срабатывания.
Термопредохранитель меняйте аналогичным. Чтобы разобрать проводной утюг Braun Freestyle, нужно будет шнур выдвинуть с электронной начинкой назад. Согласно советам, приведенным выше, сначала извлекаем задние шурупы, затем носовой. Наконец, удаляем находящийся в области кнопок парового удара, разбрызгивателя. Шнур, электронная часть держатся пластиковыми зубчиками. Ручка, бак, подошва практически одно целое. Однако в носовой части заметим пару силовых шурупов. Действуйте согласно обстоятельствам.
Конструкция, полагаем, стала базисом беспроводных утюгов. Силовые контакты сделаны разъемными. Можно снимать-ставить подошву с баком, ручкой на место, когда заблагорассудится. Без разборки. Хотя любые беспроводные утюги работают циклами: n секунд тиранит подставку, m секунд утюжит белье, – внутри нет таймеров (сигнальные светодиоды стоят). Работает управляемый биметаллической пластиной. В цепь подошвы включена зеленая лампочка, создан второй контакт верхнего положения для красной. Следуйте указаниям светофора. Зеленый – значит можно. Красный? Пора поставить утюг набраться сил.
Созданы модели с встроенным аккумулятором, понятно, весят побольше. Не каждый может качество назвать достоинством. Зато автономная работа длится дольше. Касается обычных дорогих беспроводных утюгов, цикл составляет нечто вроде 24 – 5. Время глажки впятеро продолжительнее отдыха. Разобрать беспроводной утюг ничуть не сложнее проводного.
Добавим, беспроводные утюги не редкость: Tefal, Philips. Недавно на рынке, появился Panasonic. Настоящая новость, в Америке Тефаль непопулярен. Panasonic похвастается удобной переносной коробкой. Забыли осмотреть продаваемое Россией, за морем японский самый эргономичный утюг средь беспроводных моделей. Выпущен индийский, купить даже на e-bay сложновато.
Надеемся, научили читателей, как разобрать утюг. Привели типичные приемы, применяются повсеместно. Создать универсальную инструкцию невозможно, как перебрать многочисленные модели. Одного производителя отдельные экземпляры могут разительно отличаться от прочего, представленного рынком. Прощаемся, ждем комментариев, смотрите фото, оценивайте, сравнивайте, учитесь разбирать утюги своими руками.
Ремонтные работы
Рассмотрим процесс чистки подошвы и внутренних элементов. Нужно разобрать утюг и отделить подошву. Сначала она продувается пылесосом с мебельной (узкой) щеткой – это нужно для удаления пыли и твердых частиц. После нужно положить подошву (только если она металлическая) в миску с водой, уксусом или лимонной кислотой. На 1 литр воды берется стакан уксуса или 5 ложек кислоты. Вместе с емкостью ставим утюг на огонь, нагреваем миску и кипятим в течение нескольких минут. Повторить до 5 раз.
Фото – грязная подошва
Помимо таких подручных средств можно использовать самое обычное средство от накипи для чистки кастрюль или чайников. После протираем прибор и ставим его на сушку, в следующий день использование не рекомендовано.
Пошаговая инструкция, как провести ремонт терморегулятора утюга Silter, Ufesa, Rowenta Steam Force, Bosch TDS или VES:
- Разберите устройство, отсоедините все провода. Для проверки состояния терморегулятора нужно несколько раз его провернуть в обе стороны до упора. Когда он попадает в крайнее положение, должна срабатывать группа контактов, при этом будет слышен щелчок;
- Если щелчка нет – то предохранитель неисправен. Есть два варианта решения проблемы: закоротить провода так, чтобы утюг не отключался или установить новый регулятор. Конечно, первый дешевле и быстрее, но зато второй надежнее и безопаснее;
- Для пайки можно использовать самый простой ручной паяльник. С целью замены потребуется купить аналогичный элемент, желательно, тоже же марки.
Немного сложнее прочистить подошву, если устройство под паровым управлением отказывается пропаривать одежду. Здесь причина кроется в забитых отверстиях для конденсата. Советы от мастеров:
- Аккуратно продвиньте в них ватную палочку и проверните её несколько раз. Предварительно можно её смочить спиртом или уксусом;
- Прогладьте соль на хлопковой одежде. Это старый проверенный способ быстро привести в рабочее состояние стальную и нержавеющую подошву;
- Если у Вас проблемы с керамическим или тефлоновым утюгом, то лучше отнести его на чистку к специалистам. За эту работу возьмется любая мастерская.
Фото – схема
Что делать, если утюг Rowenta Focus DW, rainford, Philips Elance или Polti Vaporella Forever 1800 Eco Program не включается:
- Первым делом, нужно проверить шнур питания. Он может изломаться как по всей длине, так и в месте подключения к утюгу. Чтобы это проверить, открутите крышку, которая прижимает провод к контактам, и проверьте их. Если там проблемы не обнаружено, скорее всего, причина в поломке провода по длине. Целесообразнее всего просто заменить шнур новым; Фото – крепление шнура
- Не включаться прибор может также из-за отказа терморегулятора, предохранителя или неисправности контактов питания. В некоторых моделях вода может напрямую попадать на жизненно-важные детали, от чего схема окисляется. Нужно полностью разобрать и проверить подошву. При обнаружении окисленных соединений очистите их спиртовым составом.
Стоит отметить, что если треснула подошва или сгорела схема, то самостоятельно ремонт проводить нецелесообразно. Лучше либо сразу отнести к специалистам (если модель дорогая, скажем, Philips pro Azur), либо купить себе новый утюг (если сломался Elco, Maxima MI, Taurus).
Наиболее часто встречающиеся неисправности
Для электрочайников характерными являются следующие неисправности:
Выход из строя нагревательного элемента. Причиной дефекта является накипь, образовавшаяся на ТЭНе, в результате чего затрудняется передача тепла воде, а нагревается сама спираль. Более всего такой поломке подвержены нагревательные элементы спирального типа чем дисковые, которым для образования критического слоя накипи требуется больше времени. Причиной перегорания ТЭНа может служить и нарушение правил эксплуатации, например, если чайник включили в сеть, забыв налить в него воды.
Поломка кнопки включения электрочайника. Здесь возможны две причины — образование нагара и окислений на контактах кнопки либо обрыв тяги, соединяющей её с клеммами электропитания.
Преждевременное отключение электроприбора. Эта неисправность является следствием накипи. Вода не успевает закипеть, а ТЭН уже перегрелся и термостат отключает устройство от сети.
Выход из строя терморегулятора. В конструкции электрочайников, имеющих терморегулятор, присутствуют дополнительные узлы и детали — термометр, термодатчики, блок памяти, электронная плата и панель управления. Чем больше деталей имеет устройство, тем ниже его надёжность и выше вероятность поломки любой из них. В чайниках с терморегуляторами чаще всего выходит из строя сам регулятор, в котором окисляются или обгорают контакты.
Поломки, позволяющие вернуть электрочайник в магазин
Вернуть неисправный электрический чайник в магазин можно в течение гарантийного срока, если за этот период проявились его существенные недостатки, а именно неисправности следующего характера:
- неустранимая поломка;
- периодически повторяющаяся поломка одного и того же узла;
- поломка, которая не может быть устранена без несоразмерных расходов, приближенных к стоимости самого чайника;
- неисправность, на устранение которой требуется длительное время, в результате чего прибором на протяжении года нельзя пользоваться более 30 дней.
Здесь могут существовать самые различные неисправности, но наиболее серьёзные из них это протечки не связанные с механическими повреждениями и прохудившейся прокладкой, а возникшие по причине деформации корпуса или нарушения в результате коррозийных процессов.
К существенным поломкам можно отнести и выход из строя ТЭНа, при условии, что чайник правильно эксплуатировался, и на нагревательном элементе не имеется накипи.
Электрочайники относятся к бытовым приборам, которые входят в перечень технически сложных товаров. Поэтому вернуть их назад в магазин, с возвратом уплаченных денег, можно лишь в случае их ненадлежащего качества. Обратившись в магазин с письменной претензией, нужно указать поломку, которая часто повторяется или требует затрат. сопоставимых со стоимостью электрочайника.
Продавец вправе предложить покупателю обратиться в сервисный центр, но если в течение 20 дней поломка не была устранена, магазин обязан вернуть деньги либо обменять девайс на новый. Продавец также имеет право назначить за свой счёт экспертизу товара, которая определит возникла ли поломка по вине пользователя или она является причиной заводского брака. В первом случае все затраты на экспертизу обязан возместить покупатель. В случае же дефекта по вине изготовителя, вы можете потребовать не только возврат денег, но и возмещение морального ущерба. Моральный ущерб можно востребовать лишь по решению суда.
В чем суть всех неисправностей
К счастью, внутри современных утюгов очень мало того, что может выйти из строя. Многие модели имеют упрощенную конструкцию без сложной электроники или электродвигателей. Большинство ремонтов касается:
- Неисправных шнуров.
- Поврежденных ручек.
- Засоров паровых камер в виде отложений минералов.
- Нерегулируемых температурных режимов.
- Плохого нагрева подошвы.
Проблемы с электронными деталями утюга должны решаться в авторизованном сервисном центре. Самостоятельно заменить перегоревшую плату будет проблематично по причине отсутствия в розничной продаже подходящих комплектующих микросхем. Как починить утюг с такой проблемой самостоятельно – вопрос емкий. Здесь требуются навыки пайки и специализированное оборудование. Без должных знаний в этой теме провести такую работу будет невозможно.
Многие отмечают, что, как правило, более выгодно заменять, а не ремонтировать утюг с внутренними проблемами. Однако если проблемы связаны с внешними дефектами, они легко решаются самостоятельно. Обратитесь к руководству по эксплуатации вашего утюга, чтобы узнать рекомендации производителя по чистке и советы по хранению. Это позволит избежать многих поломок в будущем.
Водопроводная вода содержит различные примеси и минералы, которые могут повредить такой бытовой прибор и нанести вред вашей одежде. Вместо нее используйте фильтрованную или дистиллированную жидкость. В магазинах также часто продается специальная вода для глажки белья, которая заливается в такой прибор.

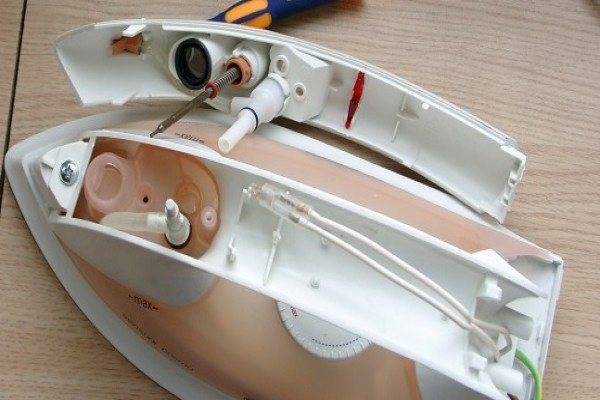

Как правильно разобрать
Чтобы разобрать утюг, потребуются:
- острый нож;
- набор отверток;
- плоскогубцы.
В зависимости от характера неисправности могут потребоваться мультиметр, наждачная бумага, изоляционный материал и паяльник с припоем и флюсом. Начинать разбор рекомендуют с видимых креплений. На первом этапе нужно раскрутить каждый шуруп, попадающий в поле зрения. После этого следует снять крышку с тыльной стороны.
Затем нужно потянуть вверх основную часть устройства, которая крепится на пластиковые защелки. Последние поддеваются ножом
На этом этапе важно соблюдать осторожность, так как из-за чрезмерных усилий защелки сломаются. Если на внешней стороне корпуса присутствуют винты, данные элементы также нужно раскрутить
Чем и как заклеить электрочайник
Прежде чем давать любые рекомендации, нужно сразу оговориться: во многих случаях протечек ремонт считается невозможным. Иногда за него берутся специалисты из мастерской, но всегда под ответственность хозяина прибора. То есть – мастера отказываются давать гарантии. А в большинстве случаев саморемонт является временной мерой – до покупки нового электрочайника.
Но в некоторых случаях сделанное временно работает годами. Добротно починить протекающий чайник поможет специально предназначенный для таких целей термоклей, который выпускается в виде длинных эластичных цилиндров. Он обладает уникальными клеящими свойствами, при высыхании достаточно мягок и упруг, чтобы выдерживать нагрузку на разрыв, но в то же время прочен и долговечен при любом другом воздействии.
Термоклей прекрасно справляется с высокой температурой и, что самое главное, не токсичен. Использовать его необходимо посредством специального термопистолета. Порядок действий такой:
- цилиндр вставляется в клеевой пистолет;
- выжидается время, необходимое для разогревания и расплавления конца палочки;
- размягченное вещество наносится на нужную поверхность и равномерно распределяется;
- по окончании застывания процесс повторяется (если есть необходимость).
Достойно конкурирует с жидкими гвоздями (термоклеем) холодная сварка. Это еще один универсальный клеевой состав, не уступающий по качествам средству, описанному выше. А в обращении он намного проще своего пистолетного аналога. Клеящую смесь легко нанести на трещину с помощью дозатора, входящего в комплект.
Но есть ряд нюансов при заклеивании чайников, изготовленных из разных материалов.
Пластиковый чайник
Пластмассовый корпус наиболее совместим с перечисленными клеящими смесями. Термоклей, по сути, и является пластиком. Только состав у него другой. Поэтому с его помощью качественно починить трещину в корпусе можно достаточно легко.
Металлический чайник
Пострадавшему от коррозии металлическому чайнику также легко можно продлить эксплуатационный срок. Для этого на проблемное место наносится заплатка из клеевой смеси. Желательно с обеих сторон. Полностью проблему постепенного разрушения металла латка не решит, но существенно замедлит процесс.
Стеклянный чайник
Если из-за трещины потек чайник из стекла, то качественно склеить корпус не получится. То есть, термоклей прекрасно справится со своей задачей, но работа окажется бесполезной по причине постоянного колебания температурных режимов, из-за чего трещина все время будет расширяться и быстро выйдет за пределы заплаты. Но если нужно устранить течь из окошка, ремонт с помощью холодной сварки будет качественным, и прибор прослужит еще долгие годы.
Керамический чайник
Если керамический электрочайник при падении разбился на кусочки, то восстановлению он не подлежит. А в остальном такой аппарат ремонтируется, как и его аналоги из другого материала. Ведь универсальный термоклей прочно удерживает соединения керамики со стеклом, а дно у этих приборов часто выполнено из металла.
Приступаем к ремонту
Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, пассатижи:
- Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет. В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.
После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с обеих сторон и скручиваем, не забываем изолировать провода, — это обеспечит вас от поражения электрическим током, а также от короткого замыкания в утюге. Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.
Также контакты должны легко расходиться. Если этого не происходит, то они, значит, подгорели. Требуется рассоединить их и зачистить наждачкой нулевкой или мелким надфилем. В случае если утюг не слушается регулятора, то требуется заменить терморегулятор, так как это механическая поломка и ремонт дороже и менее качествен, чем замена утюга на новый.
Осмотр контактов терморегулятора
2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.
Диагностика нагревательного элемента
Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.
3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.
Сигнальная лампа
4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.
Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета
Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.
5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.
Возможно, Вас также заинтересует статья, ремонт блендера своими руками.
О том, что делать, если не греет микроволновка, читайте здесь.
А в этой статье Вы можете узнать, как выбрать гладильную доску.
Проверка электронагревателя
Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.
Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.
В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.
Общее устройство
Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:
- Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
- Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
- Емкость/резервуар для воды, которая используется при отпаривании.
- Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
- Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.
Общее устройство электроутюга
После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.
