Подключаем трехфазную розетку на 380 вольт самостоятельно
Часто на производственных предприятиях, при строительстве или в офисах используются мощные электроприборы, требующие трехфазного питания на 380 В. И если подключить обычную розетку к однофазной электросети достаточно просто, то подсоединение разъема на три фазы имеет свои нюансы, так как к нему подводится четырех- или пятижильный кабель (с заземлением)
Поэтому, чтобы подключение было безопасным и не привело к выходу из строя электрического оборудования, важно присоединить все проводники правильно и не перепутать фазу и ноль
Какие розетки применяются при подключении электроприборов на 380 вольт
В нашей стране в основном используются розетки двух типов: PC32 и 115 (125) 3P+PE+N, а также их зарубежные аналоги:
- Разъемы типа PC32 применяются сугубо для неперемещаемых электроприборов, таких как электроплиты, стационарные водонагреватели, станки и т.д.
- Розетки 115 (125) 3P+PE+N подойдут там, где используется передвижное электрооборудование, например в мастерских или на стройке. В этом случае приборы подключаются к сети гибким медным кабелем. Также этот тип разъема можно использовать и при запитке стационарных устройств.
Импортные розетки целесообразно устанавливать, если этого требует дизайн помещения, или же вилка на питающем шнуре электроприбора имеет соответствующую конфигурацию.
Обратите внимание! При выборе розетки нужно учесть величину тока, на которую она рассчитана. Это значение должно быть не меньше того тока, что расходует применяемое электрическое оборудование
Общие положения подключения для всех типов трехфазных розеток
При установке трехфазной розетки необходимо:
- Отключить подачу электроэнергии и проконтролировать с помощью индикаторной отвертки или тестера отсутствие напряжения.
- В произвольном порядке присоединить три фазных жилы A, B и C к контактам с маркерами L1, L2, L3. Расположение фаз несущественно, так как от него зависит только направление вращения подключаемого электродвигателя. Если ротор будет вращаться не в ту сторону, то достаточно переставить два любых фазных провода на клеммах электромагнитного пускателя прибора или в автомате.
- Присоединить ноль к контакту с обозначением N.
- Подсоединить защитный заземляющий провод, идущий от контура заземления, к контакту с маркером PE («земля»).
В случае, когда для подключения стационарного электрооборудования применяется четырехконтактная розетка, заземление устройства происходит несвязанным со штепсельным разъемом проводником. Заземляющий многожильный медный кабель подсоединяется непосредственно к металлическому корпусу прибора под болт в месте с соответствующей маркировкой. Сечение провода должно быть таким же или больше, как и у кабеля электропитания.
Подключение розетки типа PC32
Процесс подключения разъемов этого типа не отличается от описанного выше алгоритма. Три фазных проводника подсоединяются к контактам L1, L2, L3. Ноль подключается к клемме N, а заземляющая жила – к выводу PE.
Подключение розетки типа 115 (125) 3P+PE+N
Чтобы не запутаться, подключение этой розетки лучше начинать с заземления. Соответствующий контакт расположен внизу, рядом с направляющим пазом, благодаря которому вилка при включении в разъем всегда будет сориентирована правильно.
Нулевая клемма N находится справа от контакта PE. К ней подсоединяется жила рабочего нуля. На оставшиеся три клеммы (L1, L2, L3) подключаются фазные жилы в произвольном порядке.
Как видим, подключить трехфазную розетку не так уж сложно и доступно любому человеку, имеющему технические навыки.
Разновидности трехфазных розеток
В зависимости от того, какая используется схема подключения устройства, которое будет запитано от трехфазной розетки, к нему нужно подвести четыре или пяти проводов. В редких случаях это может быть три или семь штук – в первом случае, когда управляющая схема и заземление сделаны отдельно, а во втором – когда используется усиленная защита.
Для каждого из этих способов подбирается своя розетка, с определенным количеством контактов. Исключением является тот случай, если к устройству надо подвести только три фазы, но случается это крайне редко. Здесь берется четырехконтактная вилка, один из контактов на которой остается пустой. Не стоит покупать трехконтактные розетки, которые есть в магазинах – на самом деле они бытовые, рассчитанная на 220 вольт – фаза, ноль и заземление. Похожи они на трехфазные, так как к ним можно подключать нагрузки с силой тока до 32 Ампер.
Габариты трехфазных розеток обычно достаточно значительны, поэтому эти устройства не предназначены для крепления внутри стены, а прикручиваются снаружи на дюбеля или сделанную для них подставку.
Четырехконтакные розетки
Являются наиболее распространенными в быту и на производстве, в сетях, где нулевой провод также выполняет функцию заземляющего и подключается на корпус устройства. Розетка представляет собой основание, которое закрепляется на стене или подставке и на него потом надевается защитная крышка.
Дизайн розеток и расположение клемм может отличаться, так что если планируется в одну розетку подключать нескольких устройств, то нелишне будет поинтересоваться в магазине, какие из них постоянно есть в продаже.
При подключении надо быть внимательным с нолем – с виду этот контакт выглядит как и все остальные, но помечен соответствующим значком на основании розетки или ее крышке.
К контактам провода подключаются болтовым соединением. Так как чаще всего сами контакты сделаны из латуни, то допустимо использование алюминиевых проводов. При желании, для перестраховки можно воспользоваться металлическими шайбами.
Пятиконтактные розетки
Используются в современных электрических цепях, где защитный, заземляющий ноль подключается отдельно от рабочего, для чего и нужен отдельный контакт на розетке. Несмотря на то, что по сравнению с четырехконтактными розетками добавляется только один провод, пятиконтактные значительно больше их по размеру. Учитывая, что к ним часто подключаются достаточно жесткие кабели, их надо хорошо закреплять на стене.
Дизайн коробки, расположение клемм и их форма может отличаться, так что лучше подбирать стандартные модели, чтобы при случае можно было свободно найти замену.
При покупке желательно обратить внимание на способ подключения проводов – если это болт, острием которого жила прижимается к контакту, то со временем в месте крепления она может переломаться. Решением проблемы может быть выбор модели розетки с другими способами крепления или использование наконечников для проводов, которыми обжимаются жилы
В целом же, если надо использовать болтовые зажимы, то ничего страшного не произойдет – просто надо чаще проверять контакты.
Проверка электрического прибора
Перед тем, как подключать устройство, советуем убедиться в его исправности – для этого, нужно замерять полное сопротивление на контактах вилки. Провод каждой обмотки должен показывать одинаковое значение активного сопротивления.
Рабочий ноль и каждые отдельные фазы, а точнее их соединение должно равняться одному и тому же показателю, о котором мы упомянули раньше.
В итоге, необходимо также замерять показатель последовательного подключения на фазных контактах. Он должен равняться удвоенной величине предыдущего показателя. В таком случае, прибор полностью исправен и готов к работе.
Конструктивные особенности
Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.
Устройство неразборной вилки
Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.
Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.
Устройство разборной трехполюсной конструкции
Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.
Устройство конструкции типа С1-В
Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.
Конструктивные особенности разборной конструкции типа С6
Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.
Подключение розеток 380В
Разобравшись с основными видами и особенностями можно рассматривать подключение розетки 380 В. Сделаем это отдельно для каждого вида.
Подключение розеток 2Р+РЕ и 3Р+РЕ
Начнем с наиболее простого подключения розетки 2Р+РЕ. Как следует из названия для этого нам потребуется два фазных провода и один провод заземления.
Розетка 2Р+РЕ
Исходя из этого прежде чем производить подключение нам необходимо определить данные провода. Для этого нам необходимо определиться с распределительным щитом, в котором будет производится подключение, а также с автоматическим выключателем соответствующей мощности.
Двухполюсный автомат
- Если все подключения вы будете делать своими руками, то прежде всего пробрасываем кабель или провод от распределительного щита до розетки. В данном случае нам подойдет трехжильный кабель соответствующего сечения.
- Теперь производим подключение в распределительном щите. Сначала подключаем провод защитного заземления. Для соблюдения норм ПУЭ и облегчения подключения розетки для этого целесообразно использовать желто-зеленый проводник. Его мы подключаем к шине РЕ, которая в распределительном щите должна идти помимо любых автоматов.
Подключение шин РЕ и N в щите
- После этого подключаем фазные проводники. Они подключаются к выводам автомата. Перед подключением убедитесь, что автомат отключен.
- Теперь производим подключение непосредственно розетки. Прежде всего опять-таки подключаем провод защитного заземления. Выше, мы уже определились с его маркировкой.
Схема подключения розетки 3Р+РЕ
Схема розетки на 380В типа 3Р+РЕ практически идентична подключению розетки 2Р+РЕ. Отличием является только количество фазных проводников, которых в данном случае у нас три. Кроме того, для такого подключения нам пригодится только трехполюсный автомат и четырехжильный кабель. В остальном подключение полностью идентично.
Трехполюсный автомат
Подключение розетки 3Р+РЕ+N
Наибольшее количество проводов нам потребуется для подключения розетки типа 3Р+РЕ+N. Но это совсем не значит, что данный тип подключения намного сложнее.
Схема подключения розетки 3Р+РЕ+N
Как и в первых двух случаях начинается он с перебрасывания кабеля или провода от розетки к распределительному щиту. Кабель должен быть пятижильным.
Итак:
- Прежде всего подключаем жилу заземления к соответствующей шине в распределительном щите.
- После этого подключаем нулевой провод. Нормы ПУЭ требуют для этого использовать голубую жилу кабеля. Нулевая шина в распределительном щите так же обычно обозначена голубым цветом или соответствующей буквенной маркировкой.
- Последними подключаем фазные провода. Для этого садим их на вывода трехполюсного автомата. Перед подключением убедитесь, что автомат отключен.
Подключение розетки 3Р+РЕ+N
- Теперь производим подключение непосредственно розетки. Прежде всего по аналогии с розеткой 2Р+РЕ садим провод защитного заземления.
- Теперь нам необходимо подключить нулевой провод. Садить его следует на соответствующий контакт розетки. Обычно он подписан «N». Если такой маркировки нет, то подключить его следует к тому контакту розетки, который контактирует с нулевым контактом вилки. Если вы подключаете и то, и другое, то просто выберете любой соосный контакт на вилке или выполните подключение как рекомендует наша схема розетки 380В.
- После этого к остальным трем силовым контактам подключаем фазные проводники. На этом подключение окончено. Но жестко крепить розетку мы пока не советуем и сейчас объясним почему.
Дело в том, что при подключении к любым розеткам 380В важно соблюсти фазировку. В противном случае двигатель будет вращаться в обратную сторону, что практически для всех насосов кроме поршневых недопустимо
Поэтому прежде чем жестко крепить розетку подключите насос и проверти правильность его вращения.
Изменение фазировки двигателя
Если насос вращается не в ту сторону как на видео, то исправить это достаточно просто. Для этого снимите напряжение с розетки и поменяйте местами любые два фазных провода.
Теперь вращение будет правильным для этого двигателя. В случае если к розетке будут подключаться разные двигатели, то возможно придётся менять фазировку для каждого из них.
Это интересно: Инструмент для укладки линолеума: рассмотрим развернуто
Способы проверки правильности подключения трехфазной розетки
Работа выполняется в четыре этапа:
- внешним осмотром оценивается состояние монтажа и прочность механической сборки;
- до подачи напряжения мегаомметром измеряется прочность изоляции собранного монтажа;
- в режиме омметра вызваниваются цепи от контактов выключателя до розетки для определения их соответствия схеме и отсутствия возможности создать короткое замыкание;
- включением напряжения на холостой ход с целью измерения его линейных и фазных величин.
При правильном подключении мы замерим 380 вольт между фазами и 220 — относительно фазных проводов с рабочим и защитным нулями. Если это условие не соблюдается, то следует искать ошибку в схеме.
Способы подключения
Силовой кабель ВВГнг(A)-LS
Высокое напряжение опасно для жизни, поэтому не следует пренебрегать ТБ и правилами подключения.
Основа любого соединения — кабель
Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. Согласно ГОСТу, для розетки с напряжением 380В и силой тока 16 А достаточно провода с сечением от 1,5 до 4 мм
Кабель вилки должен быть минимум 1,5 и не более 2,5 мм. Толщина провода с заземлением должна быть 6 мм.
Монтируя коммутационные элементы, важно пользоваться правилом: подающий кабель — розетка, принимающий — вилка. Зачищая провод, нельзя допускать обламывание или запутывание жилы
Чем однороднее будет контактная часть кабеля, тем лучше передача и меньше перегрев.
Четырехпроводные сети
Монтаж проводов начинается с разбора корпуса. Коммутаторная розетка на 380 вольт имеет 4 контакта, три из которых фаза. Возле контактов необходимо найти обозначения L1 L2 L3 и в произвольном порядке подключить к ним три фазных провода. Далее требуется найти нулевой провод и зажать его на клеме, подписанной буквой N.
Пятипроводные сети
При подключении разъема с пятью контактами используется схема схожая с предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 — фаза, N — ноль и PE — провод с заземлением. Наличие земли требует дополнительный элемент цепи — автомат УЗО. Данная связка позволит предотвратить поражение током, если корпус или монтажная рейка будут под напряжением.
Подключение трехфазной розетки
Подключение может происходить как с применением УЗО, так и без. Все зависит от наличия защитного заземляющего кабеля. Подключение симметрично, поэтому порядок соединения силовых кабелей произвольный. В конце монтажных работ следует проверить правильность подключения и исправить ошибки.
Пошаговая инструкция по установке розетки с 4-я контактами
Электромонтажные работы, в том числе и по монтажу штепсельных соединений, выполняются при снятом напряжении, соблюдении требований техники безопасности и с использованием исправного инструмента. Работы выполняются в следующей последовательности:
- Отключается участок групповой сети, на котором следует установить требуемую розетку;
- На аппарат защиты, который выведен из работы, вывешивается предписывающий плакат «Не включать, работают люди»;

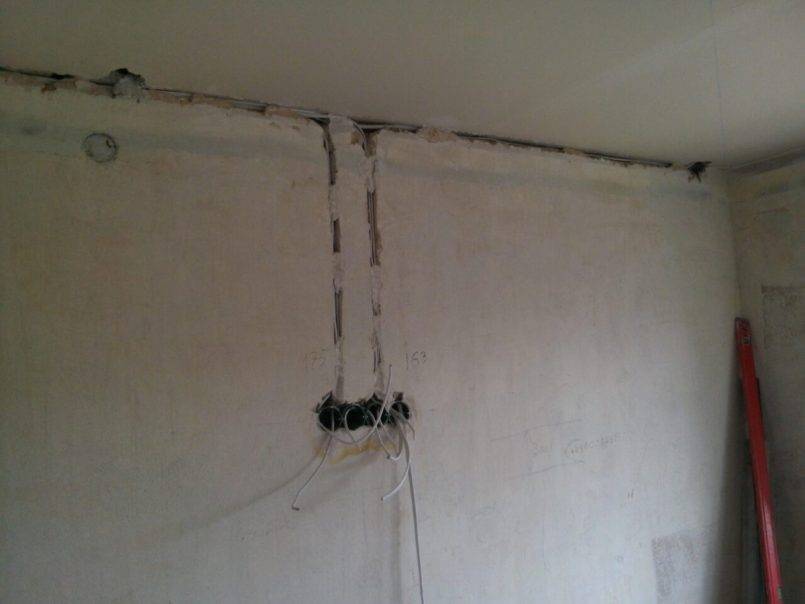

- От распределительной коробки или иного элемента сети, от которого следует подключить монтируемое устройство, прокладывается кабель;
- Сечение кабеля и его марка, выбираются в соответствии с требованиями ПУЭ и условиями его прокладки;

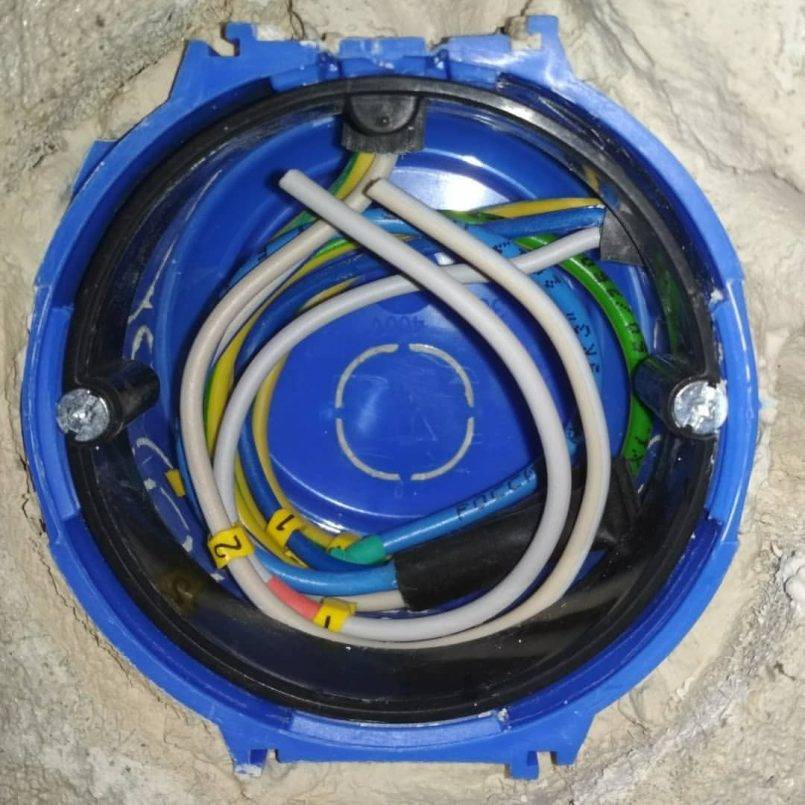

- Концы кабеля разделываются и зачищаются. Длина зачищаемых концов зависит от вида выполняемого соединения (пайка, клеммная колодка и т.д.);
- Выполняется соединение питающего и монтируемого участков с последующей изоляцией этого элемента цепи;
- Проложенный кабель, со второго конца, также разделывается и зачищается;
- Устанавливаемая розетка разбирается, удаляется наружная крышка;
- В зависимости от конструкции установочного изделия, выполняется открытая или скрытая установка, для чего используются саморезы или болты, с помощью которых розетка крепится на выбранном месте;
- Разделанный со второй стороны кабель подключается к винтовым соединениям контактов розетки, обеспечивающим их надежное соединение;
- Расключение выполняется в соответствии с цветами жил кабели и требуемыми контактами: голубая жила – к контакту заземления, жилы прочих цветов – к фазным контактам;
- Устанавливается крышка розетки;
- Снимается запрещающий плакат и подается напряжение на данный участок сети;
- Проверяется работоспособность устройства.
Основные виды трехфазных розеток
Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:
- Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;
- Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;
- Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;
- Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;
- Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
- Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
- Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.
Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока.
Краткий обзор розеток видео обязательно смотрите ниже:
Зависимость углового положения заземляющего контакта и дополнительного ключа от характеристик розетки
Таблица положения заземляющего контакта
Не стали переносить таблицу в текстовую форму, чтобы не ошибиться. Просто взяли скрины из документа и уплотнили. Лишь исправили небольшую опечатку в графе с 5-ю контактами, где стоял тип розетки 2Р + N + земля, что не выглядит правдой. Следует читать: 3Р + N + земля.
- Дополнительный ключ представляет выступ либо выемку, способные отсутствовать. Наличие демонстрирует – это не розетка на 380 В. Вольтаж понижен, и применять это в нашем случае недопустимо. Угловое положение дополнительного ключа зависит от частоты и номинального напряжения. Один вариант предусмотрен для постоянного тока – 10 часов.
- Положение толстого заземляющего контакта зависит от типа розетки (авторы проверяли), номинального тока, напряжения и частоты. Не видя маркировку, по внешнему облику розетки уже заметно многое. Видите, что далеко не все числа здесь относятся к 380 В. Для рассматриваемого случая подходят группы данных:
- Розетки типа 2Р + заземление на частоту 50 либо 60 Гц с заземляющим контактом 9 часов вне зависимости от размера номинального тока. При питании от разделительного трансформатора (гальваническая развязка) заземляющий контакт смещается на 12 часов, для постоянного тока – 8 часов.
- Розетка типа 3Р + заземление на 50 либо 60 Гц с заземляющим контактом на 6 часов (номинал напряжений от 380 до 415, вне зависимости от тока), либо 3 часа (номинал 380 В, токи до 32 А включительно). Выделяется стандарт на повышенные частоты и токи до 32 А включительно с расположением заземляющих контактов в районе 10 и 2 часа.
- Для типа розеток 3Р + N + земля нужно понимать, что даётся два напряжения: между фазами и относительно нейтрали. Так появляется напряжение 220/380 В. Для частот 50 и 60 Гц заземляющий контакт расположен на 6 часах, а от 300 до 500 Гц – на 2 часах.
Присутствует большая группа розеток с заземляющим контактом в положении 1 час, не попавшая в таблицу. Даже при внешнем сходстве возможно по положению заземляющего контакта либо дополнительного ключа немало сказать о розетке. Разъёмы на 380 вольт не подойдут на иной номинал, отличаются по току и частоте. Благодаря указанному делению нет возможности испортить оборудование, включив неправильно.
Особенности розетки 380В
Силовая Розетка Takel стационарная внутренняя 380 вольт
Силовые кабельные разъемы предназначены для тяжелых технических условий. Промышленная вилка и усиленная розетка мощностью 380в защищены прочным корпусом, способным выдерживать небольшие удары. Простота соединения, крепкий пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или во время строительных работ. К изделию предъявляются повышенные требования безопасности.
Контакты имеют большую площадь соприкосновения, что уменьшает нагрузку и исключает возможный перегрев. Каждый кабельный зажим крепится винтовым соединением, удерживающим провод в своем посадочном месте. Медная конструкция защищена от коррозии, а также устойчива к росту окисной пленки.
Зажим надежно удерживает кабель, предотвращая разрыв. Специальные пазы обеспечивают крепкое соединение и устраняют люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного подключения, что предотвращает короткое замыкание.
С высоким напряжением растет риск образования дуги. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно остановить подачу электропитания до извлечения. Решение сокращает риск поломки оборудования или получения ожогов кожи.
Пластик устойчив к перегреву, не горюч и способен выдерживать действия прямых солнечных лучей. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.
Схемы подключения розеток к электрической сети
Первая схема подключения
Для подключения своими руками нужно знать схемы подключения розеток по которым вы будете это делать. Начнем со схемы подключения к однофазной сети, в которой не предусмотрено заземляющего контура.

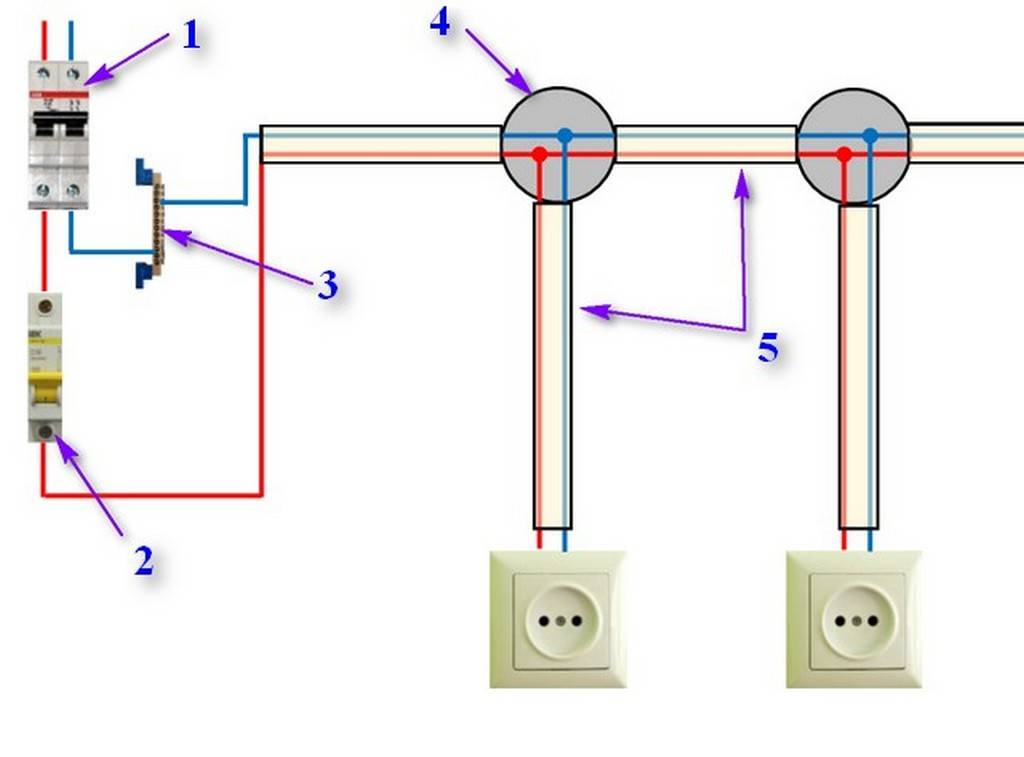

Схема подключения розетки
Значение цифровых обозначений:
1 – общий предохранительный спаренный автомат.
2 – автомат, отключающий фазу на линии, к которой будут подсоединяться розетки.
3 – шина ноля.

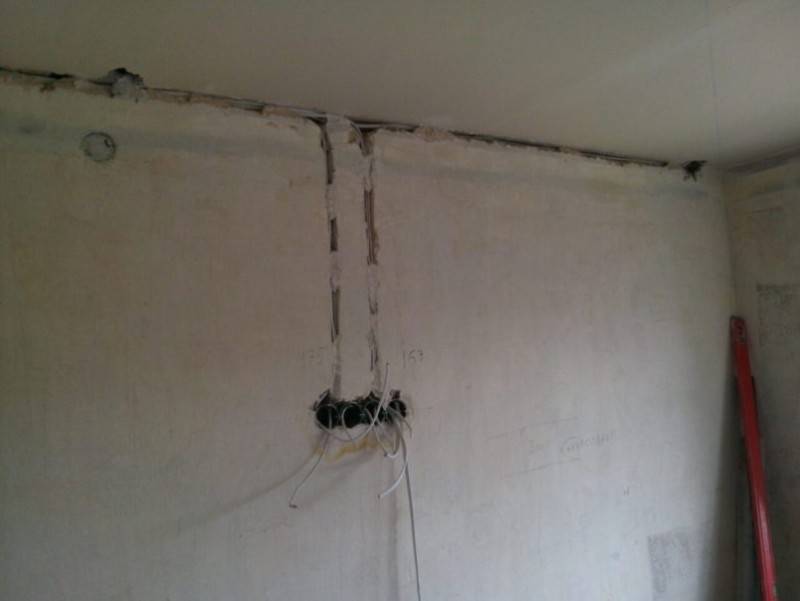

4 – распределительные коммутационные коробки. Они должны быть расположены в аккурат над розетками, чтобы вниз опускался вертикальный отводящий участок. Каждой розетке должна соответствовать собственная коммутационная коробка.
5 – условно показан кабель скрытой или открытой проводки.
Главное – правильно разместить фазу на розетке слева, а ноль – справа. Это правило электриков, которого необходимо придерживаться.
Вторая схема подключения
Вторая схема – с одной стороны, это также одиночные розетки, но иного «F» типа, с подключением к заземляющему контуру.

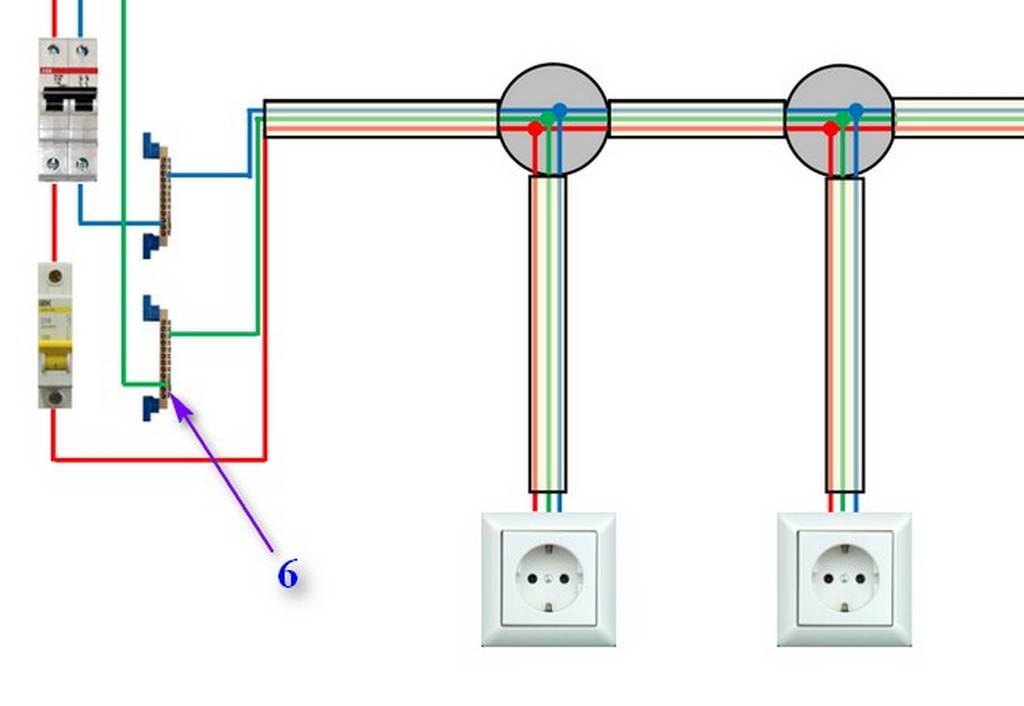

Схема подключения одиночных розеток к однофазной сети с контуром заземления
Из новых цифровых обозначений на данной схеме только 6 – шина подключения заземляющих (РЕ) проводов. Изображена в зеленом цвете.
Впрочем, возможен и иной вариант подводки, нередко используемый, например, в хозяйственных помещениях, особенно при открытом типе проводки. В этом случае контур заземления проходит снизу, вдоль пола по периметру стен. И к розетке от него поднимается отдельный провод. А сама подводка сверху – обычные фаза и ноль. Коммутация на клеммах розетки при этом никак не меняется.
Если подключение идет к сети без заземляющего контура, то все гораздо проще. Розетки в таком случае подключаются шлейфом. То есть фазный провод подходит к первой, от него перемычкой соединяется со второй. Далее, от второй перемычка идет к третьей. Аналогичным способом коммутируются и нулевые контакты розеток.
Проверка розеток
Перед эксплуатацией важно сделать проверку, которая состоит из четырех основных пунктов:
- Визуальный осмотр на возможные физические дефекты в корпусе.
- При наличии мегаомметра проверяется прочность изоляционного покрытия. Во время диагностики розетка 380 вольт должна быть обесточена.
- С помощью прибора провоцируется короткое замыкание, чтобы проверить правильность подключения.
- Замер линейного и фазного напряжения на холостом ходу.
Во время проверки рабочее напряжение между фазами должно быть не более 380В и 220В на одной жиле. В конце следует еще раз проверить правильность и качество соединения. Плохо затянутый контакт перегревается и выходит из строя, повреждая при этом корпус.
При размыкании цепи может возникнуть дуга, которая создаст опасность для жизни и риск поломки. Чтобы избежать данного явления, перед демонтажем следует всегда отключать подачу тока. В более дорогих версиях стоит автомат.
В ходе эксплуатации провода нагреваются и расширяются. В результате винтовые соединения ослабевают, что приводит к плохому контакту. Каждый год необходимо проводить протяжку всех проводов.
Подключение вилки 380 вольт
В одной из недавних статей я уже рассказывал про подключение розетки 380 Вольт — ABB 416RS6, выполненной согласно спецификации международной электротехнической комиссии, IEC 60309 и используемой повсеместно для подключения трехфазного электрооборудования. Теперь пришла очередь рассказать про электрическую вилку 380В, сделанную по этому же стандарту, которую собственно и можно подключать в данный разъем.
ABB 416-p6 — это переносная трехфазная кабельная вилка, со степенью защиты IР44, рассчитанная на ток в 16А, имеющая следующие контакты — 3Р+N+E (три фазы, рабочий ноль и защитный ноль — заземление).
В качестве примера, устанавливать эту трехфазную вилку будем на профессиональную стационарную мойку высокого давления — Portotecnica ML CMP 2860 T.
В основе данного аппарата высокого давления лежит трехфазный асинхронный двигатель, для подключения которого не требуется рабочий ноль (или просто НОЛЬ, как мы привыкли его называть), достаточно лишь трех фаз и защитного нуля (заземления), которое подключается к корпусу и другим токопроводящим частям мойки. э
Соответственно в комплекте поставки данной мойки, идет лишь четырех жильный кабель, нулевая жила в нем отсутствует.
