Схема подключения люстры с пультом управления

Технические характеристики светодиодных люстр для дома

В последнее время потолочные светодиодные люстры с пультом для дома нашли обширное применение в качестве источников искусственной освещенности. В течение последних лет за счет постоянного развития технологий удалось существенно уменьшить стоимость светодиодов и продукции, где они используются.

Теперь такие источники света являются оптимальным решением для создания освещения за счет повышенной экономичности и продолжительного срока эксплуатации. Светодиодные люстры различаются габаритами и видом цоколя, температурой свечения и рабочим напряжением, которое может составлять от двенадцати до 220 вольт. Ниже мы подробнее коснемся технических характеристик.

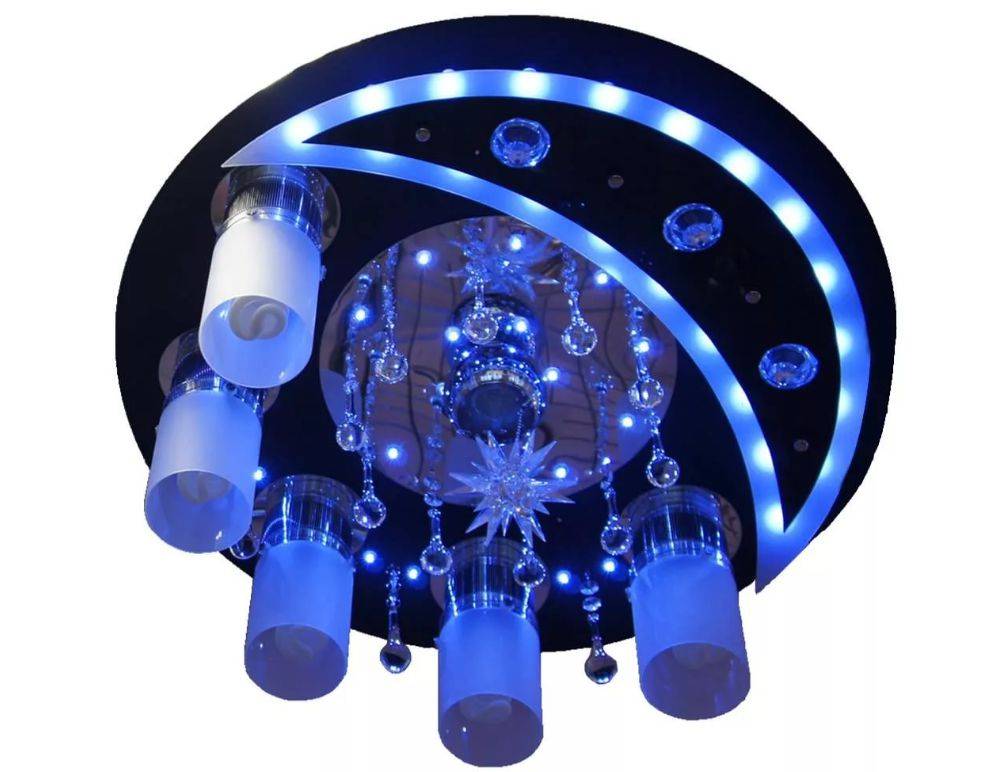

Круглая

Мощность

Мощность светодиодного оборудования указывается таким же образом, как и у стандартных – в ваттах, однако здесь число намного меньше. Суть в том, что такие устройства функционируют на гораздо меньшем напряжении, потому потребляют существенно меньше мощности. При этом световой поток не уступает стандартным лампам.

Как понять, прибор какой мощности сравним с классическими светильниками? Изготовители уверяют, что получить эквивалентную мощность LED-люстры можно, если умножить указанное число на десять. Таким образом, четырехваттная светодиодная лампочка идентична в плане мощности сорокаваттной стандартной лампе накаливания. На самом же деле умножать нужно в пять или шесть раз. Ниже приведена таблица соответствия мощности лампочек накаливания, люминесцентных источников света и светодиодных люстр:

Лампа накаливания	Люминесцентная лампа	Светодиодная лампа
20 Ватт	5-7 Ватт	2-3 Ватт
40 Ватт	10-13 Ватт	4-6 Ватт
60 Ватт	15-16 Ватт	7-10 Ватт
75 Ватт	18-20 Ватт	10-12 Ватт
100 Ватт	25-30 Ватт	12-16 Ватт
150 Ватт	40-50 Ватт	17-20 Ватт
200 Ватт	60-80 Ватт	20-30 Ватт

Количество ламп

Количество лампочек в светодиодных потолочных люстрах для дома может быть совершенно разным. Все зависит от того, какие задачи ставятся перед подобным осветительным оборудованием:

• для спальни оптимальным вариантом станет мягкое рассеянное освещение либо направленный свет;
• для гостиной в качестве дополнения к общей освещенности можно обозначить элементы интерьера и украсить помещение посредством торшера, бра и настольной лампы;

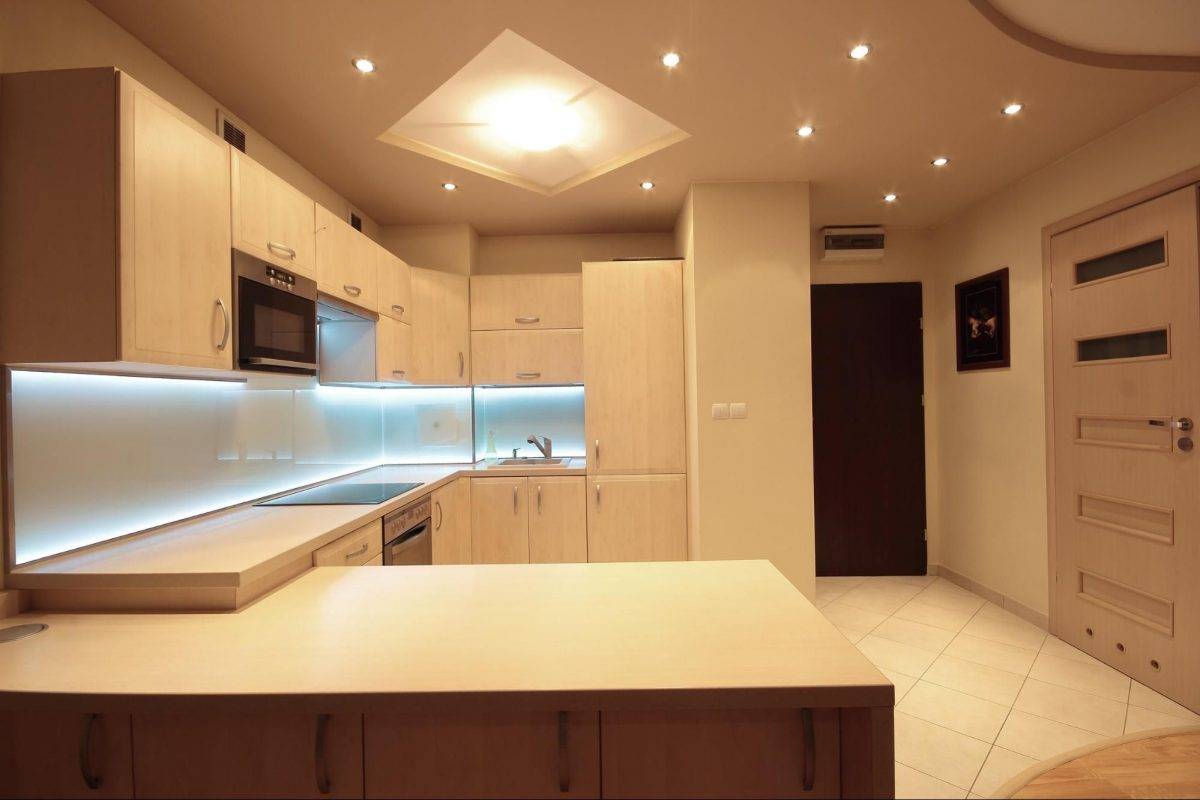

• для кухонного пространства можно создать дополнительное освещение рабочей зоны.

В городской квартире

В зависимости от поставленных целей можно подобрать от одного до нескольких светильников.

Площадь освещения

Важным показателем при выборе светодиодных люстр является площадь освещения. Поэтому, решив заказать такое оборудование, необходимо учесть форму помещения. В квадратной комнате распространение света осуществляется равномерно, тогда как в прямоугольном помещении необходимо изделие немного большей мощности или монтаж вспомогательных источников света. В частности, несколько интерьерных настольных ламп либо торшер напольного типа способны взять на себя функции второстепенной техники там, где недостаточно света, создаваемого главным источником освещения. Потолочные светодиодные люстры с пультом управления следует выбирать не только по размеру, но и по площади, которую они способны освещать.

Тип освещения	Варианты комнат	Количество света (Вт на кв м)
Спокойный, приглушенный	Спальня	до 12 Вт на кв м
Помещения со средним уровнем света	Туалет, ванная, кухня, детская	до 18 Вт на кв м
Помещение с яркой освещенностью	Гостиная, рабочий кабинет	20 Вт на кв м

Габариты

Здесь действует тривиальное правило – чем выше необходима яркость свечения, тем больша должна быть форма светильника. Менее мощная люстра имеет пропорционально меньшие размеры.

Собравшись приобрести такое осветительное оборудование, следует оценить его габариты, поскольку от них напрямую зависит то, насколько мощный и качественный источник освещения вы приобретете. Отметим, что традиционно размеры такой светотехники меньше, нежели ламп накаливания и энергосберегающих лампочек, благодаря чему можно эффектно украсить ею интерьер.

Современное изделие

Контакты на люстре

Каждая лампа в люстре имеет 2 провода, это «фаза» и «нейтраль». Иногда имеется третий провод или контакт, подключаемый к заземлению. Для подключения люстры с такими тремя контактами фазовый провод от выключателя, подключается на разметку L, нейтраль на N, земля на PE (может отсутствовать, не является обязательным).

При подключении люстры необходимо соблюдать определенные меры безопасности.

1. Обесточьте электропроводку, идущую к люстре, отключив автомат на электрощите.
2. Проверьте отсутствие напряжения на проводах, где будете проводить работы.
3. Подключите «нуль» к нужному контакту на люстре.
4. Подключите «фазу» к нужному контакту на люстре.
5. Заизолируйте оголенные места соединений. Если используются клеммы, то зафиксируйте провода в них.

У большинства людей возникает вопрос, куда девать лишний провод на люстре.

1. В первую очередь надо разобраться, что это за провод.
2. Если это провод, предназначенный для заземления, а заземляющего провода в сети нет, то его изолируют и далее убирают в сторону.
3. Если ваша люстра разделена на группы и этот провод от второй группы ламп, то его соединяют с фазным проводом первой группы. При этом варианте светильник будет работать от одного выключателя.

Для люстр с 5 лампочками схема подключения точно такая же, только предварительно лампы разделяются на 2 группы и люстра имеет три контакта. После этого подключение производится как обычно.

На схеме существуют правила обозначения контактов клеммника или проводов:

• L – фаза;
• N – нейтраль;
• PE – заземление.

В современных сетях электропроводки используется дополнительный провод заземления. Если имеется данный провод в электросети квартиры или дома, то подключайте его в соответствующий клемме (PE) клеммника, при отсутствии такого провода заземление не производится.

Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

1. стационарным выключателем;
2. мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

• радиопередатчика, расположенного внутри малогабаритного пульта;
• радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.

Так называют устройство, имеющее в своем составе блоки:

• питания:
• приема радиосигналов;
• логики;
• коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

1. контроллера;
2. пульта;
3. источника тока.

Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.

Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.

Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.

Сборка управляемой люстры

Сборка люстры с дистанционным управлением отнимает довольно много времени. Необходимо заранее приобрести наиболее подходящий контроллер, несколько блоков питания для различных групп ламп и другие недостающие детали. При решении вопроса как сделать из обычной люстры люстру с пультом, нужно учитывать ряд факторов. Если люстра новая и еще ни разу не использовалась, то ее нужно предварительно собрать, то есть вставить и прикрутить все элементы на свои места. После этого устанавливаются лампочки. Концы проводов нужно зачистить и выполнить прозвонку. Проводники должны разделяться на группы и подходить к соответствующим цоколям

При подключении проводов очень важно не допустить соединений, вызывающих короткое замыкание. Для того чтобы избежать этого, все проводники окрашиваются в разные цвета в соответствии с их предназначением

Например, к цоколям подключаются провода красного цвета, а к нейтрали – белого.

Надежность контакта объединенных проводников существенно повышается за счет использования наконечников. После соединения их с цоколями, далее следует подключение к выходам контроллера через небольшую колодку. Все детали, в том числе контроллер и блоки питания нужно хорошо закрепить, чтобы они не болтались внутри конструкции люстры во время монтажа. Все крепления происходят с помощью двустороннего скотча. В светодиодную группу обычно входит от 12 до 50 последовательно соединенных светодиодов. Поэтому нужно заранее проверить подключение каждой группы. После этого необходимо подготовить к работе пульт дистанционного управления. Для этого нужно всего лишь вставить на свое место элемент питания на 12В.

Общая информация о блоке контроллера

ПДА позволяет манипулировать устройством на расстоянии. Для светильников обычно используются блоки Wireless Switch различных типов (например, Y -2 E, Y-4 E, Y -7 E). Давайте рассмотрим показатели свитча с последней маркировкой:

• напряжение — 200−240 В;
• 3 канала выхода;
• мощность на канал — до 1 кВт (галогеновые и лампы накаливания), до 0,2 кВт (энергосберегающие источники света);
• ареал работы — 8 метров.

На каждом контроллере можно отыскать схему подключения. При условии, что вы умеете читать подобные документы, установить устройство не составит особых затруднений. Даже если вы не умеете это делать, поможет данное руководство, ведь его вполне достаточно для качественного монтажа светильника.

Типичные неисправности

Актуально для сложных моделей, функционирующих в комбинированном режиме. Не включается какая-то группа ламп (например, диодные). Сначала проверяем сами источники света. Если причина в них — заменяем на новые. Не помогло? Тогда изучаем трансформатор на предмет целостности. Встречаются случаи, когда бытовой прибор начинает моргать при шевелении, но не подает признаков жизни при использовании пульта или стационарного приспособления. Решается это простой зачисткой контактов и более тщательным переподключением.
Перестал функционировать переключатель подсветки. Проверяем напряжение, если это требуется — приобретаем новый элемент.
Не работает пульт. Тут стоит начать с батареек. Вполне возможно, они отслужили свой срок. Если не помогает, проверяем кнопки сквозь камеру смартфона. Если этот элемент сломался, будет появляться белое пятно

Когда и это не решает проблему, стоит обратить внимание на приемник сигнала. Замените его при необходимости.
Вообще нельзя включить свет

Проверяем напряжение в сети, исправность ламп и наличие короткого замыкания между проводкой и внутренними деталями светильника.

Как видите, причин неисправности может быть несколько. Чтобы их выявить, вам, возможно, потребуется специальный прибор — мультиметр. Его приобретение тоже не является проблемой. Достаточно посетить соответствующую торговую точку.

Сделать вышеприведенную операцию можно весьма быстро, даже при отсутствии должной сноровки. Если возьметесь за работу сами, то не только сократите расходы на энергию, но и сэкономите на услугах электрика. Главное — все делать строго по инструкции. Лучшей наградой для нас будет положительный отзыв о данном материале.

Замечательный текст! Все проверил на практике. Просто и понятно. Спасибо!

Дмитрий

Теперь чувствую себя заправским электриком. Все написано понятным языком. Вчитываться в термины не нужно. Ясно и без этого!

Александр

В Сети редко встретишь толковые материалы по электрике. Ваш сайт — исключение. Спасибо за интересную и полезную статью!

Кто

Устройство люстр с пультом управления

Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной. Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника. Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.

Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки

Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:

• Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
• Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
• Блок драйвера питания линии светодиодных ламп.

Прежде всего нужно разобраться в маркировке и обозначениях

Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.

Важно! Система управления светильником с пульта использует радиоволны высокой частоты, чаще всего разрешенного для бытовых игрушек диапазона 27,1 МГц. Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире

Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера

Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире. Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.

Устройство

Любой осветительный прибор состоит из трех деталей:

• корпус;
• патрон (1 и больше);
• плафон (1 и больше).

Электрическая часть большинства обычных светильников состоит из проводов питания, подключенных к патрону, в котором установлена лампочка. Это основа, которая остается неизменной. При этом напряжение питания и род тока может отличаться в зависимости от типа установленных ламп.

Умные люстры и люстры с дистанционным управлением отличаются тем, что в их цепь добавлен приемник сигнала с пульта и устройство коммутации (включения) ламп. В зависимости от сложности лампы они могут не просто включаться и выключаться, но и, например, иметь возможность плавной регулировки яркости.

В люстре могут устанавливаться:

• галогенные лампы с напряжением питания 12 В;
• лампы на 220 В любого типа (если нет конкретных рекомендаций в инструкции);
• светодиодные лампочки постоянного тока, или отдельные светодиоды или сборки;
• возможно применение RGB-чипов для создания декоративной подсветки или светомузыки.

Если лампа просто включает и выключает свет, то используется блок реле с радиоуправлением. Если предусмотрена плавная регулировка, то для этого предусматриваются регуляторы переменного напряжения или ШИМ-контроллеры, для регулировки постоянного напряжения.

Итак, чаще всего электрическая часть люстры на пульте управления состоит из:

• Приемника управляющих сигналов. В зависимости от модели может работать в ИК-диапазоне, на радиочастотах, например, 433 МГц, по Wi-Fi или Bluetooth, в таком случае возможно управление со смартфона.
• Коммутационного прибора. Это устройство, на которое подаются команды от передатчика, оно включает лампу или группу ламп. Обычно этот узел конструктивно объединен с приемником.
• Групп источников света.
• Если используются низковольтные галогеновые лампы, светодиодные лампы или светодиодные сборки, то устанавливаются электронные трансформаторы, блоки питания на 12 В и светодиодные драйвера соответственно.

Схема

Давайте рассмотрим типовую схемы люстры с беспроводным управлением.

На иллюстрации изображена схема люстры 220 В с лампами – это самый простой вариант. Здесь нет никаких понижающих источников питания и преобразователей.

На этой схеме более наглядно изображено подключение дистанционного модуля на 4 группы ламп.

Обратите внимание, что в него выходит:

• 2 провода для подключения к сети;
• 5 проводов для подключения к нагрузке (зависит от количества групп, количество проводов на 1 больше чем количество групп – это общий ноль);
• 1 провод, который ни к чему не подсоединяется – это антенна, обычно белого цвета, но может и отличаться.

Внешний вид, на корпусе указана схема подключения:

Внутри такого модуля стоит плата:

Синие элементы – это реле. Это коммутирующие элементы, они подают напряжение на нагрузку. В них катушки на 12 В, для их питания реализована безтрансформаторная схема с гасящим конденсатором.

Вот вторая схема:

Это люстра с галогенными низковольтными лампами и светодиодной подсветкой. Один из самых распространенных вариантов. В средней части схемы для питания установлены (сверху вниз):

• Блок питания для светодиодов (Led transformer), но судя по схеме – это драйвер, к нему подключено 45 светодиодов на 3 В последовательно.
• 2 электронных трансформатора на 12 В для галогенных ламп (Electronic converter), к первому подключено 5 ламп на 12 В, а ко второму – 4. Эти лампы подключаются группами параллельно.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуК электронным трансформаторам не получится подключить светодиодные лампочки на 12 В, это объясняется несколькими причинами. Во-первых, на выходе электронного трансформатора высокочастотный переменный ток (светодиоды работают на постоянке), а, во-вторых, в этих трансформаторах обычно схема с обратной связью по току, это значит, что для ее запуска нагрузка должна потреблять какой-то минимальный ток. Посмотрите внимательно на схему, к трансформатору подключено 5 ламп по 20 Вт, а низковольтные светодиодные лампы обычно имеют мощность 1–7 Вт, чаще всего в первой половине этого диапазона. Поэтому для переделки люстры на светодиодные лампы 12 В нужно использовать блоки питания на 12 В, подойдут и те, что используются для питания светодиодных лент, как на фото ниже.

Блок питания для светодиодных лент

Общая схема подключения системы дистанционного управления освещением

выглядит следующим образом

На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.

В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:

Приступаем к подключению проводов по этой схеме.

В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты .

От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А» , подключаем к клемме фазы — «L» .

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу .

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

Напомню, питающий кабель состоит из трех жил:

Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом .

Кроме этого соединения были затянуты контрольными винтовыми клеммами .

Затем все надежно заизолировано.

О сталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты . Делаем это тоже без разрыва.

Благо винтовой зажим на блоке питания это позволяет.

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты . Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.

Все оборудование после подключения выглядит примерно так:

Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще — оно гаснет.

Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.

На этом подключение завершено , теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).

Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ . При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.

Идея установить и подключить люстру с пультом замечательна тем, что хозяева квартиры получают возможность управлять освещением, не привязываясь к выключателю

Ситуаций, когда просто жизненно важно выключить светильник с пульта, очень много, и перечислять их не имеет смысла. Реализовать идею тоже не составит особого труда, нужно лишь правильно выбрать схему и грамотно подключить приемник к проводке светильника

Без мультиметра не обойтись
