Как подключить люстру с тремя проводами

Как подключить ЛЕД-светильник к 220В

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Параллельное

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке о указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Лучевое

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Назначение и конструкция

Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.
Вся процедура осуществляется специальным инструментом — пресс-клещами.
Подключается он к точно такому же проводнику на люстре. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.
Частые ошибки при подключении Основные ошибки связаны с подключением к двойному выключателю. Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом.
Порядок пподключения при этом будет следующий : Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка синий или бело-синий , а второй белый к одному из двух фазных проводов. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.


Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Также периодически нужно затягивать фиксирующие болты Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Ошибки при подключении двухклавишного выключателя Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Подключение осуществляется произвольно. Вторая управляет группой из трех ламп. При касании к двум проводам индикатор светится — третий провод будет общий.

Подключается он к точно такому же проводнику на люстре. Скорее всего, вы пустили вниз к выключателю нулевой провод. Стандартная маркировка по цветам: Проводник белого или коричневого цвета — фазный; Синего — нулевой; Желто-зеленого — заземление. Кроме того, в их монтажной схеме есть три контакта: общий вывод к фазовому проводу или напрямую к люстре; пара вспомогательных контактов для соединения выключателей между собой.
Как подключить люстру на три провода. Установка и подключение люстры на натяжной потолок

Финальная стадия — заводим провода в выключатель

Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре.

Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.

  1. Подключение одноклавишного выключателя.

Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.

Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.

Подключение к двухклавишному выключателю.

Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.

Подключение люстры к трехклавишному выключателю.

Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.

Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.

В целом, подключить люстру самостоятельно вполне возможно даже при минимальных навыках электромонтажника. Для этого стоит придерживаться лишь небольшого перечня правил:

  • производить монтаж лишь с отключенной электросетью;
  • еще до начала досконально изучать схему подключения;
  • стараться использовать как можно меньшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.

Результатом станет безопасная и долгая эксплуатация люстр с любым количеством рожков в самых комфортных условиях освещения.

Провода на люстре

В месте расположения люстры (потолок) расположены провода, к которым необходимо подключить этот осветительный прибор. Как правило, это три проводника.

  • Синий – ноль N.
  • Коричневый – фаза L.
  • Коричневый – фаза L.

Четвёртым проводом может быть жёлто-зелёный – земля PE. Она подключается на корпус люстры.

Их может быть несколько, окраска должна соответствовать стандартам.

Варианты подключения

Подключить люстру с 2 проводами (фаза и ноль) можно на одноклавишный выключатель, или на одну клавишу многоклавишного.

Подключить люстру с 3 проводами (ноль, фаза, фаза) можно на 2-х клавишный выключатель. Ламп на люстре может быть от 2 до десяти и более, но режимов работы будет 3.

Подключить люстру с 4 проводами: ноль, фаза, фаза, земля можно также на двухклавишный. Если из потолка выходит земля, то земля люстры соединяется с ней. Если нет, то этот провод люстры не подключается никуда, просто изолируется.

Трёхрожковая люстра подключается так

Здесь возможны такие режимы: включены одна, две или три лампы (1+2). Понятно, что других вариантов нет.

Три синих провода – ноля на люстре собираются вместе (в один жгут) и соединяются с нолём, который выходит из потолка.

Остаются 2 потолочных коричневых провода и 3 такого же цвета, которые выходят из люстры. Два люстровых (любые), собираются в жгут и соединяются с потолочным фазовым проводником. Оставшийся соединяется со вторым фазовым потолочным проводом. Можно проверять, как всё работает.

Если не работает, надо проверить наличие фазы и ноля (при включённом выключателе), целостность проводов, ламп и контактов люстры. Это желательно сделать и до подключения. Других причин нет.

Места соединения изолируются, провода прячутся за декоративной накладкой, люстра вешается на крюк. Соединение закончено.

Подключение пятирожковой люстры

Подключение аналогично: пять синих проводов собираются вместе и соединяются с нолём, который выходит из потолка. Затем определяются 2 группы ламп, которые будут включаться правой и левой клавишей выключателя. Коричневые фазовые провода в этих группах соединяются вместе.

Затем к одному из фазовых проводов, которые выходят из потолка, присоединяется жгут из 2 коричневых проводов от люстры, ко второму – из трёх.

Обычно фазовые провода на люстре соединяют так, чтобы лампы в группе располагались не рядом, как на рисунке, а через одну. Так люстра будет светиться более эстетично.

Если на люстре 6 и более ламп, они всё равно соединяются в две группы. На рисунок выше просто добавляется 6-я, 7-я, 8-я и так далее лампа. В любую группу – по желанию.

Правильное подключение лампы

Цоколь лампы подключают так. Фаза приходит к боковому контакту, ноль – к нижнему.

Логика именно такой схемы проста. Если выключатель в положении «выключен», фаза на лампу не поступает. Опасности поражения током при выкручивании перегоревшей и вкручивании новой лампы нет.

Если в выключателе будет размыкаться ноль, фаза в патрон будет подаваться постоянно. Это прямое нарушение правил устройства электроустановок (ПУЭ). Такие случаи бывают, если нерадивые электрики будут копаться в распределительном щитке и, без ведома хозяина, поменяют местами фазу и ноль.

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Строение люстры

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

Клеммная колодка в основании люстры

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

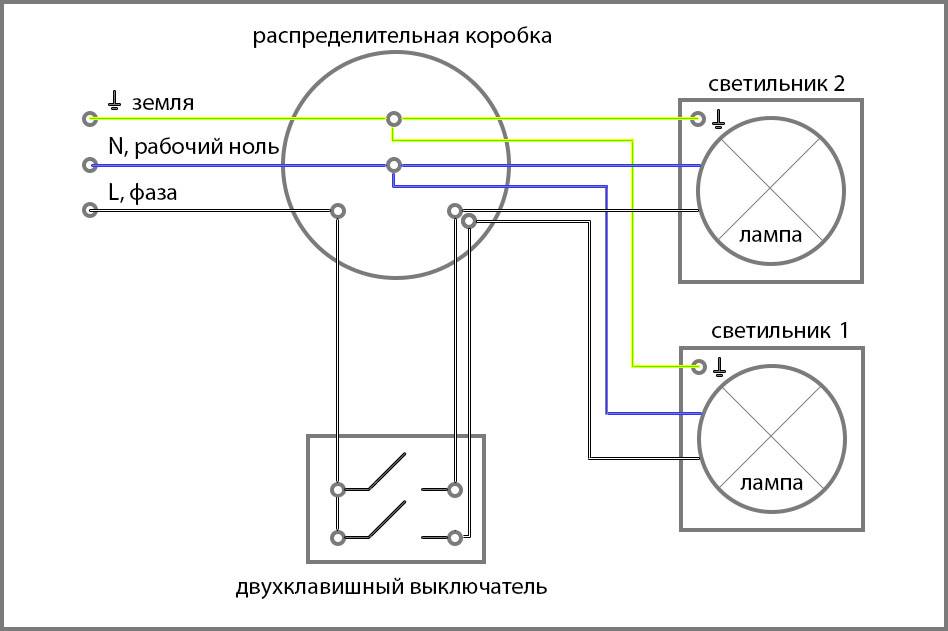

Схема подключения светильников к двухклавишным выключателям

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Светильник с 3-мя проводами

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

Люстра с 6-ю проводами

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Схема на три провода

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

Подключение люстры к одинарному выключателю

Самый простой способ подключения люстры. Провода домашней электропроводки и провода светильника попарно между собой попарно соединяются.

Последовательность выполнения:

  1. Нулевой провод люстры соединить с нулевым проводом из распределительной коробки.
  2. Фазный провод из распределительной коробки должен быть подключен сперва к выключателю и проведен под его клавишей. Соединить его с фазным проводом люстры.

При соединении проводов наиболее надежный и безопасный вариант — использование винтовых клеммных зажимов. Однако на практике часто изолируют скрученные соединения специальными колпачками. Категорически не рекомендуем использовать для изоляции ПВХ ленты, по истечении времени из-за ее усыхания качество изоляции может значительно ухудшиться, что может вызвать короткое замыкание и чревато неприятными последствиями.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
